MANUALE UTENTE YSTSW325 YAMAHA

MANUALE DI ISTRUZIONI

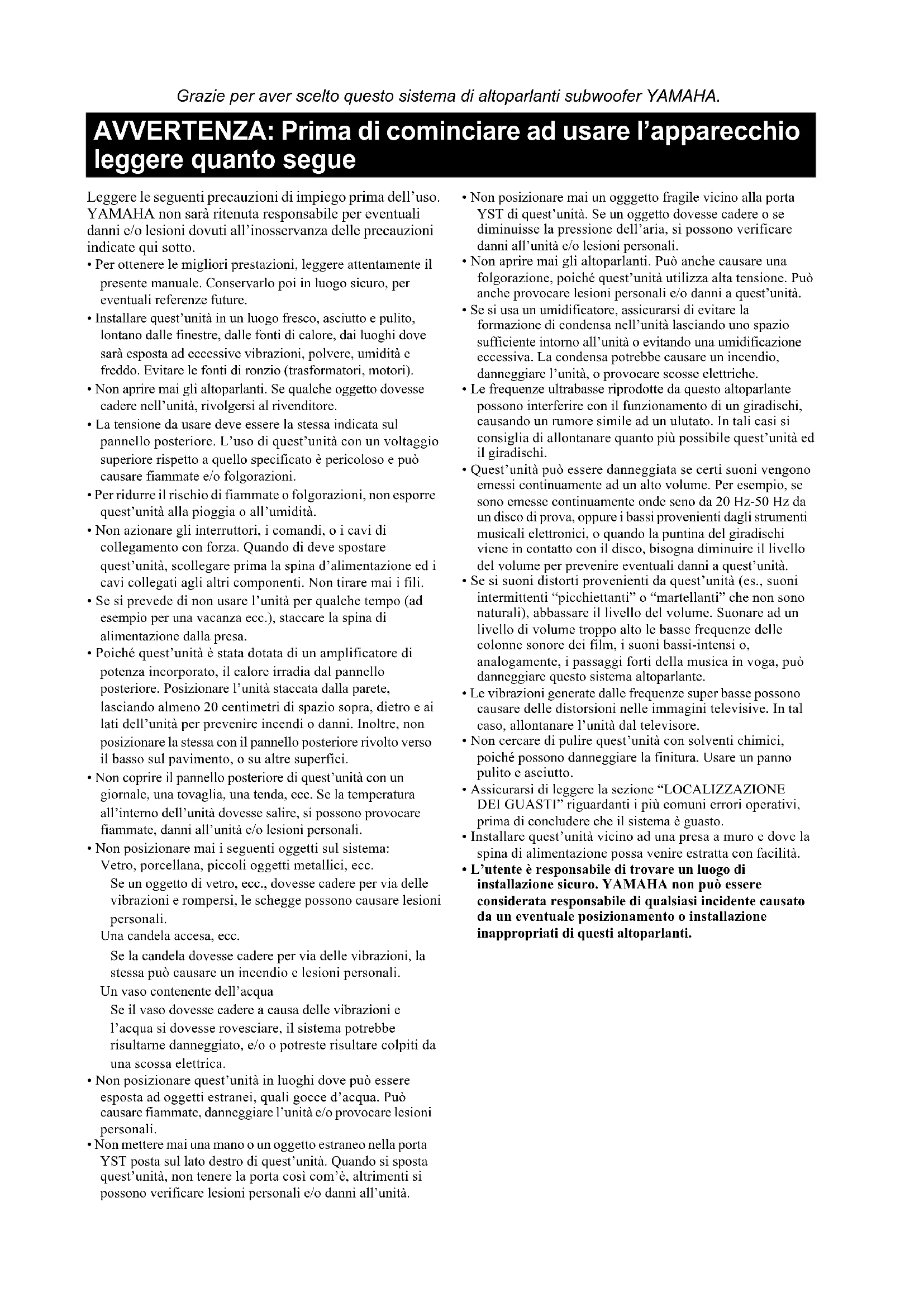

• Per ottenere le migliori prestazioni, leggere attentamente il presente manuale. Conservarlo poi in luogo sicuro, per eventuali referenze future.

• Installare quest’unità in un luogo fresco, asciutto e pulito, lontano dalle finestre, dalle fonti di calore, dai luoghi dove sarà esposta ad eccessive vibrazioni, polvere, umidità e freddo. Evitare le fonti di ronzio (trasformatori, motori).

• Non aprire mai gli altoparlanti. Se qualche oggetto dovesse cadere nell’unità, rivolgersi al rivenditore.

• La tensione da usare deve essere la stessa indicata sul pannello posteriore. L’uso di quest’unità con un voltaggio superiore rispetto a quello specificato è pericoloso e può causare fiammate e/o folgorazioni.

• Per ridurre il rischio di fiammate o folgorazioni, non esporre quest’unità alla pioggia o all’umidità.

• Non azionare gli interruttori, i comandi, o i cavi di collegamento con forza. Quando di deve spostare quest’unità, scollegare prima la spina d’alimentazione ed i cavi collegati agli altri componenti. Non tirare mai i fili.

• Se si prevede di non usare l’unità per qualche tempo (ad esempio per una vacanza ecc.), staccare la spina di alimentazione dalla presa.

• Poiché quest’unità è stata dotata di un amplificatore di potenza incorporato, il calore irradia dal pannello posteriore. Posizionare l’unità staccata dalla parete, lasciando almeno 20 centimetri di spazio sopra, dietro e ai lati dell’unità per prevenire incendi o danni. Inoltre, non posizionare la stessa con il pannello posteriore rivolto verso il basso sul pavimento, o su altre superfici.

• Non coprire il pannello posteriore di quest’unità con un giornale, una tovaglia, una tenda, ecc. Se la temperatura all’interno dell’unità dovesse salire, si possono provocare fiammate, danni all’unità e/o lesioni personali.

• Non posizionare mai i seguenti oggetti sul sistema: Vetro, porcellana, piccoli oggetti metallici, ecc. Se un oggetto di vetro, ecc., dovesse cadere per via delle vibrazioni e rompersi, le schegge possono causare lesioni personali. Una candela accesa, ecc. Se la candela dovesse cadere per via delle vibrazioni, la stessa può causare un incendio e lesioni personali. Un vaso contenente dell’acqua Se il vaso dovesse cadere a causa delle vibrazioni e l’acqua si dovesse rovesciare, il sistema potrebbe risultarne danneggiato, e/o o potreste risultare colpiti da una scossa elettrica.

• Non posizionare quest’unità in luoghi dove può essere esposta ad oggetti estranei, quali gocce d’acqua. Può causare fiammate, danneggiare l’unità e/o provocare lesioni personali.

• Non mettere mai una mano o un oggetto estraneo nella porta YST posta sul lato destro di quest’unità. Quando si sposta quest’unità, non tenere la porta così com’è, altrimenti si possono verificare lesioni personali e/o danni all’unità.

• Non posizionare mai un ogggetto fragile vicino alla porta YST di quest’unità. Se un oggetto dovesse cadere o se diminuisse la pressione dell’aria, si possono verificare danni all’unità e/o lesioni personali.

• Non aprire mai gli altoparlanti. Può anche causare una folgorazione, poiché quest’unità utilizza alta tensione. Può anche provocare lesioni personali e/o danni a quest’unità.

• Se si usa un umidificatore, assicurarsi di evitare la formazione di condensa nell’unità lasciando uno spazio sufficiente intorno all’unità o evitando una umidificazione eccessiva. La condensa potrebbe causare un incendio, danneggiare l’unità, o provocare scosse elettriche.

• Le frequenze ultrabasse riprodotte da questo altoparlante possono interferire con il funzionamento di un giradischi, causando un rumore simile ad un ulutato. In tali casi si consiglia di allontanare quanto più possibile quest’unità ed il giradischi.

• Quest’unità può essere danneggiata se certi suoni vengono emessi continuamente ad un alto volume. Per esempio, se sono emesse continuamente onde seno da 20 Hz-50 Hz da un disco di prova, oppure i bassi provenienti dagli strumenti musicali elettronici, o quando la puntina del giradischi viene in contatto con il disco, bisogna diminuire il livello del volume per prevenire eventuali danni a quest’unità.

• Se si suoni distorti provenienti da quest’unità (es., suoni intermittenti “picchiettanti” o “martellanti” che non sono naturali), abbassare il livello del volume. Suonare ad un livello di volume troppo alto le basse frequenze delle colonne sonore dei film, i suoni bassi-intensi o, analogamente, i passaggi forti della musica in voga, può danneggiare questo sistema altoparlante.

• Le vibrazioni generate dalle frequenze super basse possono causare delle distorsioni nelle immagini televisive. In tal caso, allontanare l’unità dal televisore.

• Non cercare di pulire quest’unità con solventi chimici, poiché possono danneggiare la finitura. Usare un panno pulito e asciutto.

• Assicurarsi di leggere la sezione “LOCALIZZAZIONE DEI GUASTI” riguardanti i più comuni errori operativi, prima di concludere che il sistema è guasto.

• Installare quest’unità vicino ad una presa a muro e dove la spina di alimentazione possa venire estratta con facilità.

• L’utente è responsabile di trovare un luogo di installazione sicuro. YAMAHA non può essere considerata responsabile di qualsiasi incidente causato da un eventuale posizionamento o installazione inappropriati di questi altoparlanti. AVVERTENZA: Prima di cominciare ad usare l’apparecchio leggere quanto segue1 Italiano

• VOLTAGE SELECTOR (Solo per i modelli destinati all’Asia e modelli generali) Il selettore del voltaggio posto sul pannello posteriore di quest’unità deve essere impostato secondo il voltaggio principale locale PRIMA di collegare quest’unità all’alimentazione CA principale. Le tensioni utilizzabili sono di 110-120/220-240 V, 50/60 Hz. CARATTERISTICHE.....................................................2 ACCESSORI FORNITI...................................................2 COLLOCAZIONE...........................................................3 COLLEGAMENTI......................................................... 4 Collegamento ai terminali di uscita di linea (presa a spina) dell’amplificatore ......................... 4 Collegamento dell’amplificatore ai terminali di uscita dell’altoparlante ......................................... 6 Collegamento ai terminali INPUT1/OUTPUT del subwoofer..............................................................8 Collegamento del subwoofer alla presa di rete CA. ...8

Attivare la funzione AUTO STANDBY ..................11

REGOLAZIONI DEL SUBWOOFER

DATI TECNICI ............................................................ 16 Modo di attesa Quando l’unità viene commutata nel modo di attesa premendo il tasto STANDBY/ON sul pannello di controllo, assorbe una potenza ridotta. Questo stato è chiamato il modo di attesa. L’alimentazione di quest’unità viene eliminata completamente dalla linea CA solo quando l’interruttore POWER sul pannello posteriore è sulla posizione OFF, o il cavo di alimentazione CA è stato scollegato. Quest’unità ha un design a schermatura magnetica, ma l’installazione dello steso troppo vicino ad un televisore può causare una riduzione dei colori dell’immagine. In tal caso, allontanare l’unità dal televisore. INDICE

• Questo sistema subwoofer (altoparlante per superbassi) impiega la tecnologia Advanced Yamaha Active Servo Technology II (Tecnologia avanzata servo assistita ) sviluppata da Yamaha per riprodurre un suono dei superbassi di qualità superiore. (Fate riferimento alla pagina 14 per ulteriori informazioni sulla Advanced Yamaha Active Servo Technology II.) Questo suono super-bassi aggiunge un effetto più realistico, come dal vivo, del vostro sistema stereo.

• Questo subwoofer può essere aggiunto facilmente al sistema audio esistente collegandolo ai terminali per gli altoparlanti o ai terminali di uscita in linea (presa a spina) dell’amplificatore.

• Per un uso efficace del subwoofer, il suono dei super bassi del subwoofer devono corrispondere al suono dei vostri altoparlanti principali. Si può creare la qualità sonora migliore per varie condizioni di ascolto usando il comando HIGH CUT e l’interruttore PHASE.

• La funzione commutazione automatica AUTO STANDBY evita di dover premere il pulsante STANDBY/ON per attivare e disattivare l'alimentazione.

• Si può selezionare l’effetto dei bassi adatto per la fonte usando il tasto B.A.S.S.

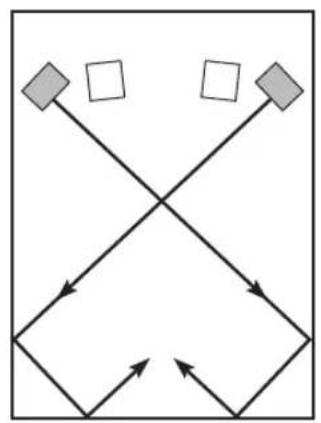

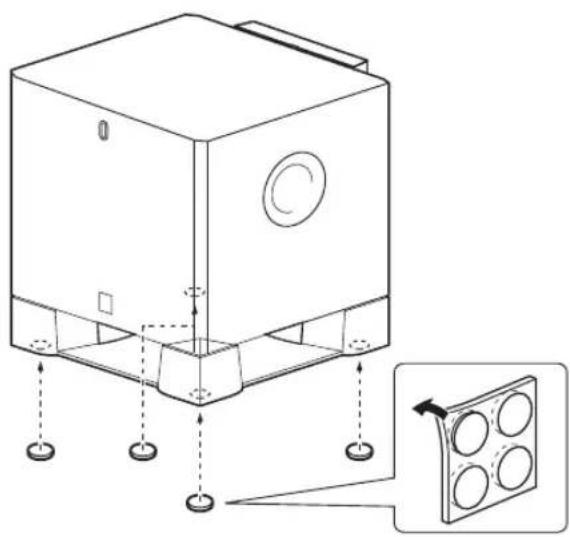

• Questo sistema subwoofer comprende un’apertura lineare originale Yamaha che fornisce una risposta uniforme dei bassi nella riproduzione, minimizzando il rumore esterno non presente nel segnale d’ingresso originale. Dopo il disimballaggio, controllare che le seguenti parti siano contenute nella scatola. Cuscinetti antiscivolo CARATTERISTICHE QD-Bass Technology La QD-Bass (Quatre Dispersion Bass) Technology è una tecnologia innovativa della Yamaha che serve per diffondere il suono efficacemente in quattro direzioni orizzontali. ACCESSORI FORNITI3 Italiano La posizione del subwoofer non è importante perché i bassi non sono molto direzionali. Nonostante si possano ottenere risultati adeguati con un solo subwoofer, per ottenere un campo sonoro ricco se ne consigliano due. Se si usa un solo subwoofer, si consiglia di collocarlo all’esterno dell’altoparlante anteriore destro o sinistro. (Vedere la fig. .) Se si usano due subwoofer, si consiglia di collocarli all’esterno di ciascuno degli altoparlanti anteriori. (Vedere la fig. .) Il posizionamento indicato nella fig. è anche possibile, ma è necessario verificare che il subwoofer non si trovi in posizione esattamente parallela rispetto alla parete opposta, perchè in questo caso l’effetto dei superbassi potrebbe scomparire a causa dell’annullamento reciproco fra le onde emesse dall’altoparlante e quelle riflesse dalla parete stessa. Per prevenire che questo accada, posizionate il sistema del subwoofer ad un angolo come nella fig. o . ( : subwoofer, : altoparlante anteriore) Nota In certi casi può non essere possibile ottenere suoni superbassi sufficienti dal subwoofer quando si ascolta il suono riprodotto stando al centro della stanza. Ciò è dovuto al fatto che le “onde stazionarie” che si creano fra due pareti parallele cancellano i suoni bassi. In questo caso, la soluzione consiste nel posizionare il subwoofer obliquamente rispetto alle pareti. Può anche essere utile piazzare librerie, ecc., lungo le pareti per interrompere il parallelismo delle superfici. Usare i cuscinetti antiscivolo Mettere dei cuscinetti antiscivolo ai quattro lati sulla parte inferiore del subwoofer, per prevenire lo spostamento del subwoofer a causa delle vibrazioni, ecc. COLLOCAZIONE

Scegliere il metodo più adatto al sistema audio tra i seguenti due metodi di collegamento. Scegliere (pagine 4-5) se l’amplificatore è stato dotato di un terminale di uscita di linea (presa a spina) Scegliere (pagine 6-7) se l’amplificatore è privo di terminale di uscita di linea (presa a spina) Attenzione: non collegare mai il cavo di alimentazione al subwoofer e ad altri componenti ad una presa di corrente alternata fino a che tutti i collegamenti fra i componenti non sono stati tutti completati. Nota Tutti i collegamenti devono essere corretti, cioè L (sinistra) ad L, R (destra) ad R, “+” a “+” e “–” a “–”. Consultare inoltre il manuale delle istruzioni di ogni componente collegato al subwoofer.

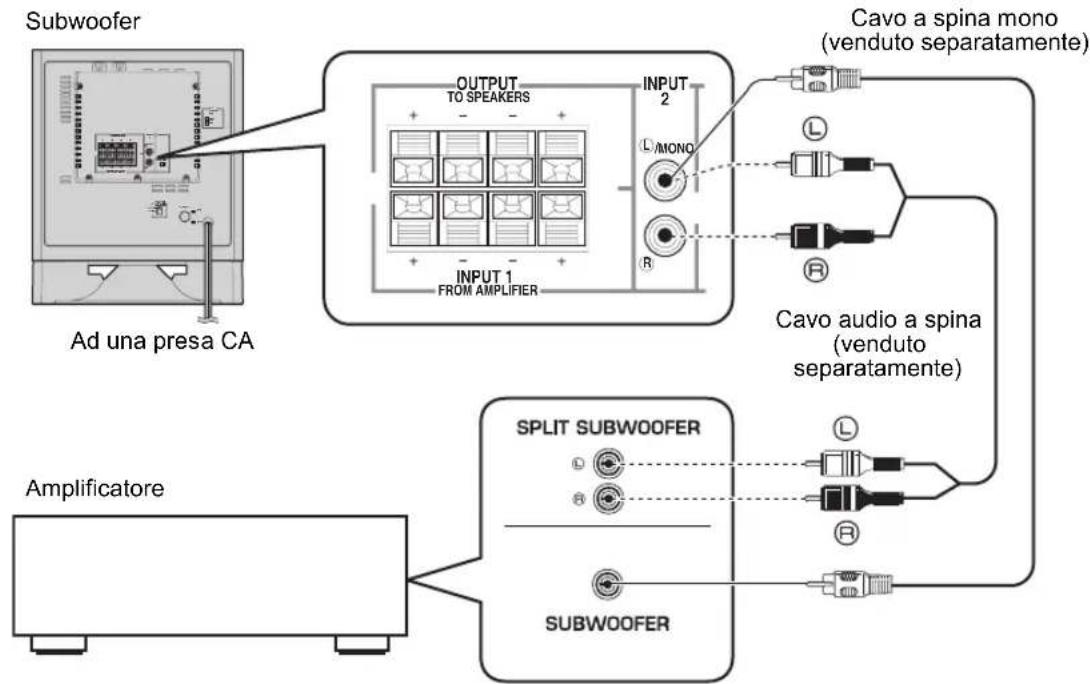

• Per effettuare il collegamento di un amplificatore (o un ricevitore AV), collegare il terminale SUBWOOFER (o LOW PASS, ecc.) sul retro dell’amplificatore (o sul ricevitore AV) al terminale /MONO INPUT2 del subwoofer.

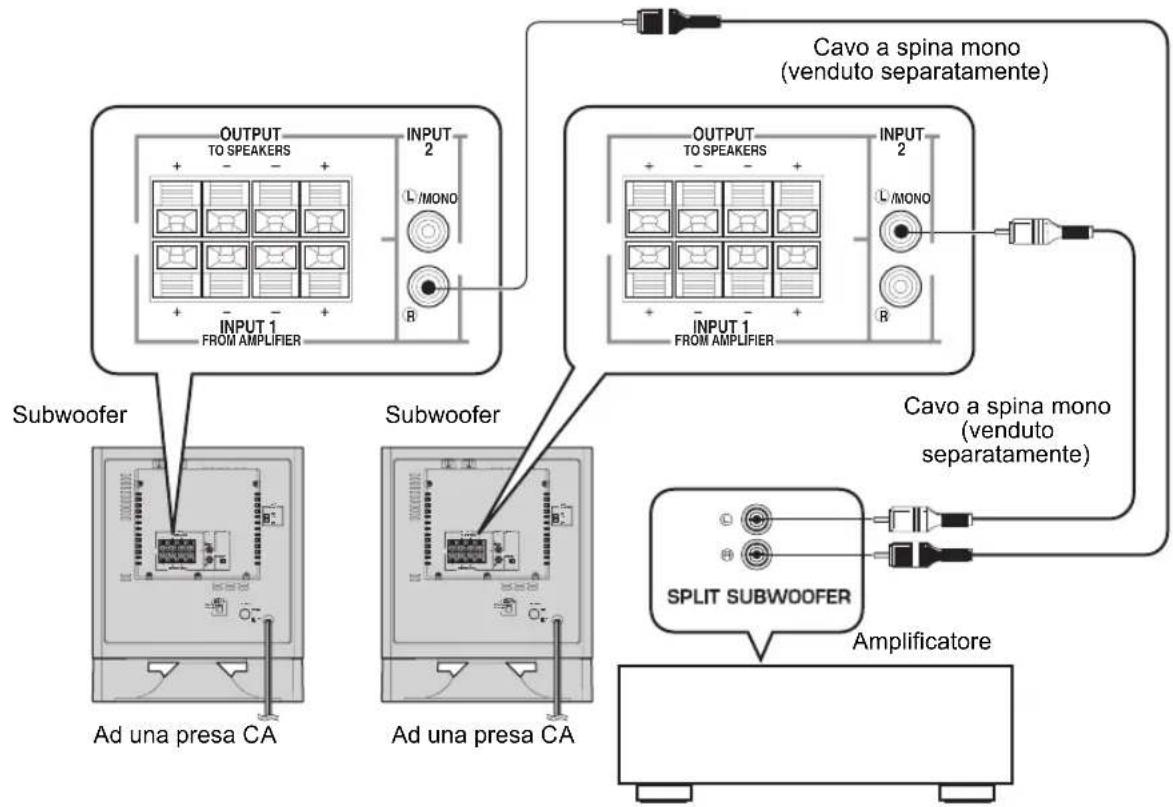

• Quando si collega il subwoofer ai terminali SPLIT SUBWOOFER che si trovano sul retro dell’amplificatore, collegare il terminale /MONO INPUT 2 alla parte “L” e i terminali INPUT 2 alla parte “R” dei terminali SPLIT SUBWOOFER. Note

• In certi amplificatori i terminali di uscita di linea sono denominati PRE OUT. Collegando il subwoofer ai terminali PRE OUT dell’amplificatore, verificare che questo disponga di almeno due gruppi di terminali PRE OUT. Se l’amplificatore ha un solo gruppo di terminali PRE OUT, non utilizzarli per collegarvi il subwoofer. In questo caso, collegare invece il subwoofer ai terminali dell’amplificatore per l’uscita verso gli altoparlanti. (Vedere alle pagg. 6-7.)

• Per effettuare il collegamento di un terminale d’uscita di linea monofonica dell’amplificatore, bisogna servirsi del terminale /MONO INPUT2.

• Se si effettua il collegamento ai terminali di uscita di linea dell’amplificatore, gli altri altoparlanti non devono essere collegati ai terminali OUTPUT del pannello posteriore del subwoofer, perchè in tale caso non si produrrà alcun suono. COLLEGAMENTI

Collegamento ai terminali di uscita di linea (presa a spina) dell’amplificatore

COLLEGAMENTI Italiano ■ Utilizzo di un subwoofer ■ Utilizzo di due subwoofer

Amplificatore Cavo a spina mono (venduto separatamente) Subwoofer Subwoofer Cavo a spina mono (venduto separatamente) Ad una presa CA Ad una presa CA6 COLLEGAMENTI Selezionare questo metodo se l’amplificatore è privo di terminale di uscita di linea (presa a spina). Se il vostro amplificatore è dotato di due coppie di terminali di uscita per altoparlante anteriore e ambedue i terminali possono emettere contemporaneamente segnali audio.

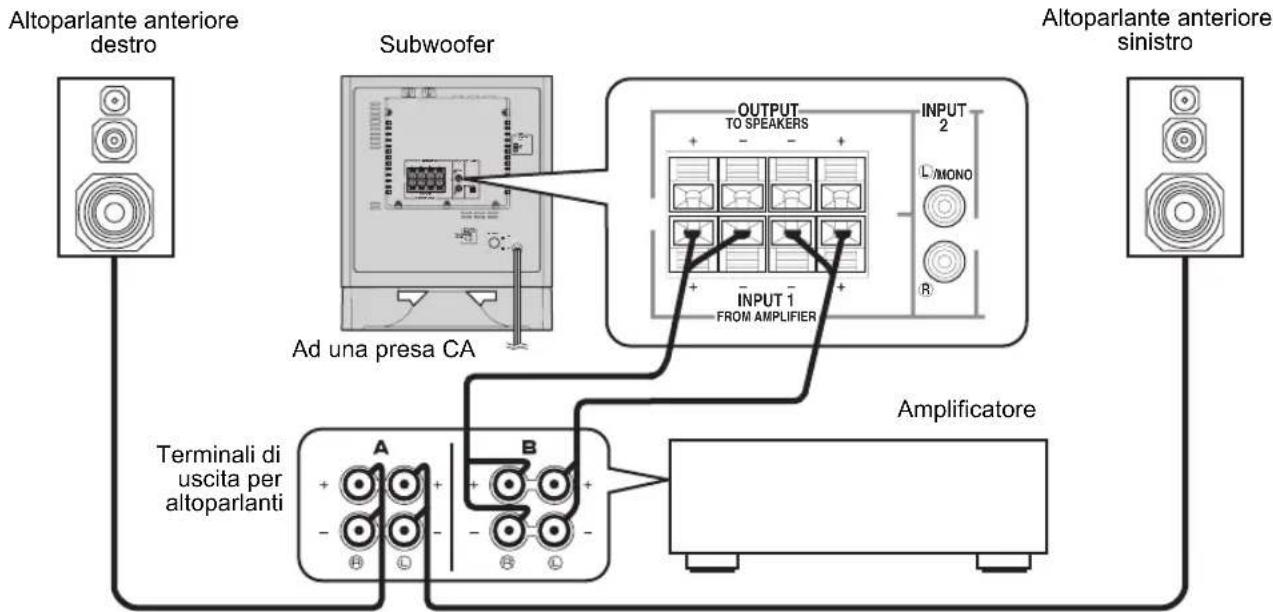

• Collegare una coppia di terminali di uscita per altoparlante anteriore dell’amplificatore ai terminali INPUT1 del subwoofer e collegare l’altra coppia di terminali di uscita per altoparlante anteriore dell’amplificatore agli altoparlanti anteriori.

• Regolare l’amplificatore in modo che ambedue le coppie dei terminali di uscita per altoparlante anteriore emettano contemporaneamente segnali audio. Nota Se il vostro amplificatore è dotato di una sola coppia di terminali di uscita per altoparlante anteriore, vedere pagina 7. ■ Utilizzo di un subwoofer (dotato di cavi per l’altoparlante) ■ Utilizzo di due subwoofer (dotato di cavi per l’altoparlante) Collegamento dell’amplificatore ai terminali di uscita dell’altoparlante

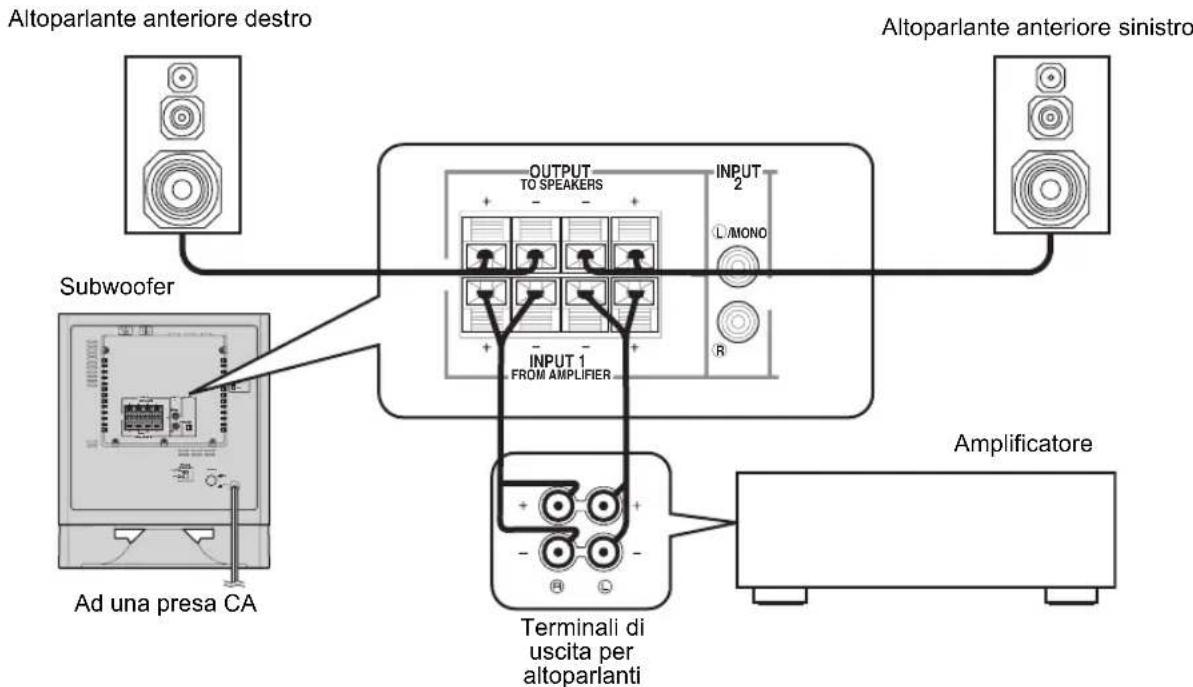

Altoparlante anteriore destro Subwoofer Ad una presa CA Altoparlante anteriore sinistro Amplificatore Terminali di uscita per altoparlanti

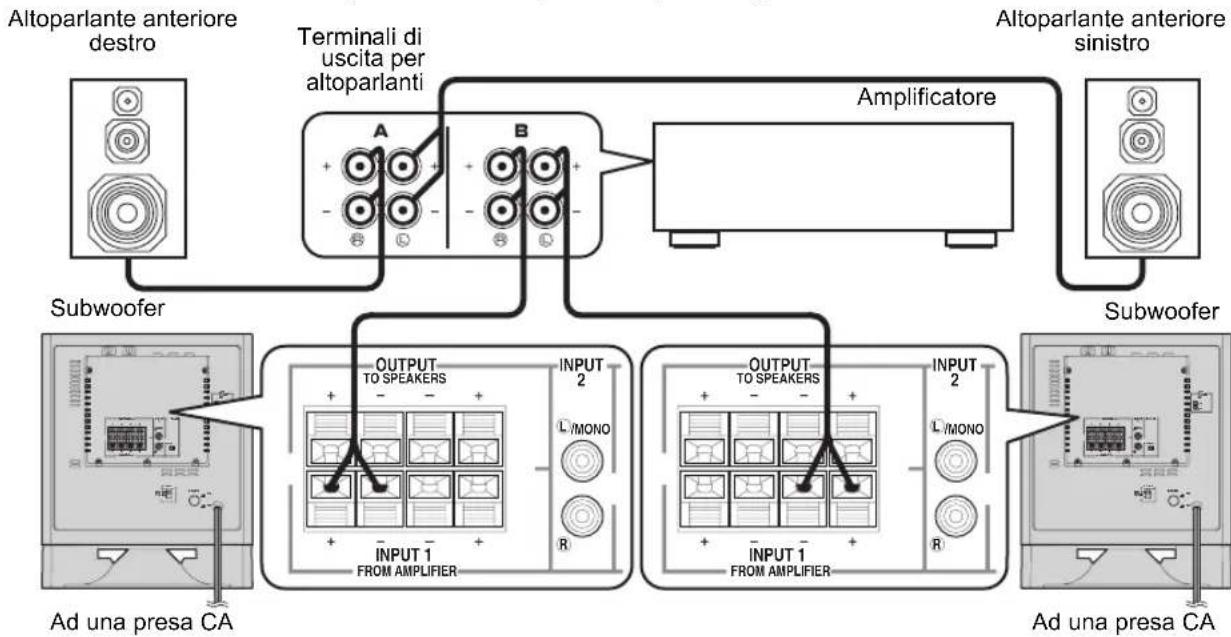

Amplificatore Subwoofer Subwoofer Terminali di uscita per altoparlanti Altoparlante anteriore destro Altoparlante anteriore sinistro Ad una presa CA Ad una presa CA7 COLLEGAMENTI Italiano Se il vostro amplificatore è dotato di una sola coppia di terminali di uscita per altoparlante anteriore. Collegare i terminali di uscita per altoparlante dell’amplificatore ai terminali INPUT1 del subwoofer e collegare i terminali OUTPUT del subwoofer agli altoparlanti anteriori. ■ Utilizzo di un subwoofer (dotato di cavi per l’altoparlante) ■ Utilizzo di due subwoofer (dotato di cavi per l’altoparlante)

Subwoofer Altoparlante anteriore destro Ad una presa CA Altoparlante anteriore sinistro Amplificatore Terminali di uscita per altoparlanti

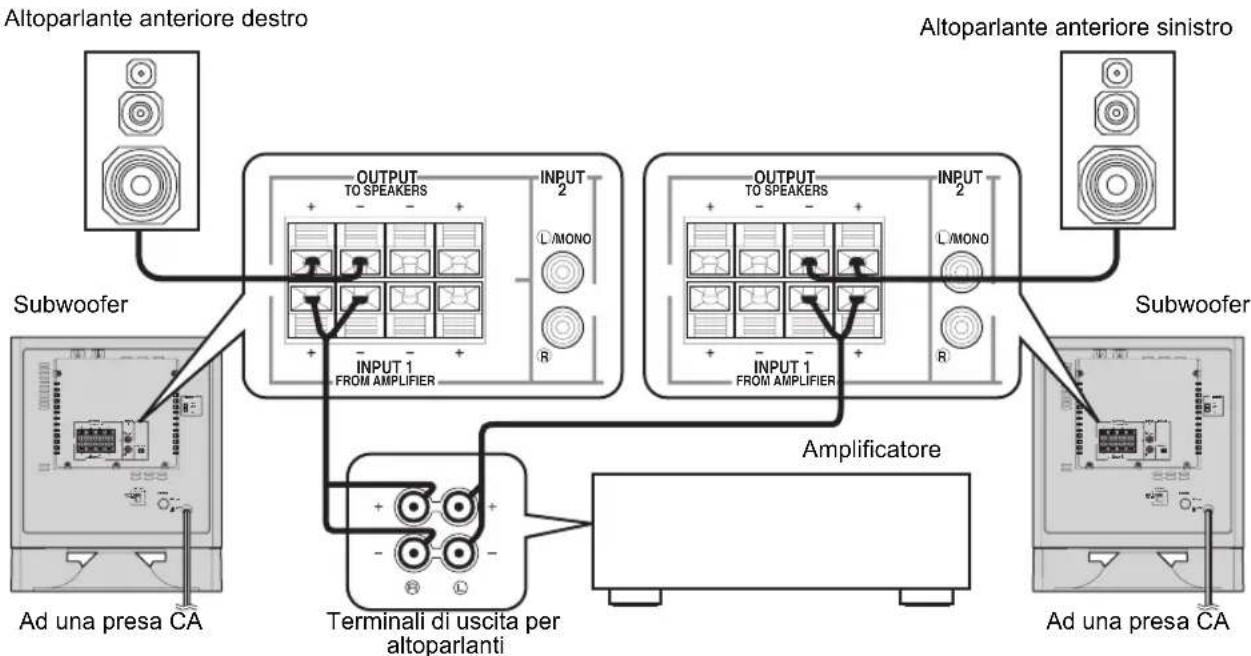

Subwoofer Subwoofer Altoparlante anteriore destro Ad una presa CA Altoparlante anteriore sinistro Amplificatore Terminali di uscita per altoparlanti Ad una presa CA8 COLLEGAMENTI ■ Prima di effettuare il collegamento Rimuovere il rivestimento isolante all’estremità di ciascun cavo dell’altoparlante attorcigliandolo ■ Per effettuare il collegamento 1 Tenere premuta la linguetta del terminale come visto nell’illustrazione che segue. 2 Inserire i fili esposti. 3 Togliere il dito dalla linguetta affinché si blocchi nell’estremità del filo esposto del cavo. 4 Controllare che il collegamento sia ben saldo tirando leggermente il cavo del terminale. Note

• Non lasciare che i fili esposti vengano in contatto l’uno con l’altro, poiché questo potrebbe recare danni al subwoofer o all’amplificatore, oppure ad entrambi.

• Per effettuare i collegamenti, i cavi degli altoparlanti devono essere il più corti possibile. Non raggruppare o arrotolare la parte in eccesso dei cavi. Se i collegamenti non sono corretti, non si sentirà nessun suono dal subwoofer o dagli altoparlanti o entrambi.

• Controllare che le polarità + e – dei terminali dei cavi dei diffusori siano rispettate e che i collegamenti siano ben fatti. Se questi cavi vengono invertiti, il suono sarà poco naturale ed i bassi saranno deboli. Dopo aver effettuato tutti i collegamenti, collegare il subwoofer e gli altri componenti audio/video alla presa di uscita CA. Collegamento ai terminali INPUT1/ OUTPUT del subwoofer Buono Non buono 10mm

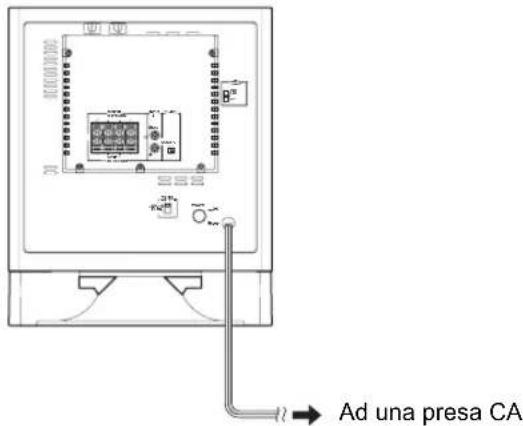

Collegamento del subwoofer alla presa di rete CA.

Ad una presa CA9 Italiano 1 Indicatore di corrente Si accende in verde quando è acceso il subwoofer. Si illumina di luce rossa se il subwoofer viene portato in modalità di attesa con la funzione AUTO STANDBY. (Consultare in proposito “AUTO STANDBY FUNCTION” a pagina 11.) Si spegne quando il subwoofer viene portato in modalità di attesa premendo il pulsante STANDBY/ ON. 2 Tasto STANDBY/ON Premere questo tasto per accendere la corrente quando l’interruttore POWER è su ON. (L’indicatore di corrente si accende in verde.) Premete nuovamente per impostare il subwoofer nel modo di attesa. (L’indicatore di corrente si spegne.) 3 Tasto B.A.S.S. (Bass Action Selector System) Quando si preme questo tasto nella posizione MUSIC, viene riprodotto molto bene il suono dei bassi nel software audio. Premendo nuovamente il tasto in modo tale che esca nella posizione MOVIE, il suono dei bassi nel software video è riprodotto molto bene. 4 Tasto HIGH CUT FILTER ON: attiva le impostazioni HIGH CUT (5). PASS: semplifica il percorso seguito dal segnale per migliorare la qualità del suono. (Scegliere questa posizione se il proprio amplificatore ha terminali di uscita LFE o per subwoofer.)

Pannello di controllo Pannello posteriore Pannello posteriore (Modello generale) Alto Modo di attesa Il subwoofer consuma una piccola quantità di corrente in questa modalità. PA S S O N10

COMANDI E LORO FUNZIONAMENTO

5 Comando HIGH CUT Regola il punto di interruzione delle alte frequenze. Vengono eliminate (cioè non riprodotte) le frequenze superiori alla frequenza selezionata con questo comando.

• Una gradazione di questo comando rappresenta 10 Hz. 6 Comando VOLUME Regola il livello del volume. Girare il comando in senso orario per aumentare il volume, o in senso antiorario per diminuire il volume. 7 Interruttore POWER Normalmente, quest’interruttore deve essere sulla posizione ON per l’utilizzo del subwoofer. In questa modalità, potete attivare il subwoofer o attivare il modo di attesa premendo il tasto STANDBY/ON . Posizionare questo interruttore sulla posizione OFF per eliminare completamente l’alimentazione del subwoofer dalla linea CA. 8 Interruttore AUTO STANDBY (HIGH/LOW/OFF) Quest’interruttore si trova originalmente sulla posizione OFF. Posizionando quest’interruttore sulla posizione HIGH o LOW, la funzione AUTO STANDBY del subwoofer funziona come è descritto a pagina 11. Se non vi occorre questa funzione, lasciare l’interruttore sulla posizione OFF.

• Assicuratevi di cambiare le impostazioni di questo interruttore solamente quando il subwoofer è impostato nel modo di attesa premendo il tasto STANDBY/ON. 9 Terminali OUTPUT (TO SPEAKERS) Questi terminali possono essere usati per effettuare il collegamento agli altoparlanti principali. I segnali provenienti dai terminali INPUT1 sono trasmessi a questi terminali. (Per ulteriori informazioni, fare riferimento a pagina 7 della sezione “COLLEGAMENTI”.) 0 Terminali INPUT1 (FROM AMPLIFIER) Questi terminali sono usati per collegare il subwoofer con i terminali per gli altoparlanti dell’amplificatore. (Per ulteriori informazioni, fare riferimento alle pagine 6 e 7 della sezione “COLLEGAMENTI”.) A Terminali INPUT2 Questi terminali sono usati per inviare i segnali del livello di linea dall’amplificatore. (Per ulteriori informazioni, fare riferimento alle pagine 4 e 5 della sezione “COLLEGAMENTI”.) B Interruttore PHASE Normalmente, quest’interruttore deve essere impostato nella posizione REV (inversione). Tuttavia, a seconda dei sistemi altoparlanti o delle condizioni di ascolto possono esserci casi in cui è possibile ottenere una qualità sonora migliore regolando questo interruttore sulla posizione NORM (normale). Selezionate la posizione migliore monitorando il suono. C Interruttore VOLTAGE SELECTOR (Solo per i modelli destinati all’Asia e modelli generali) Se l’impostazione preselezionata dell’interruttore non è corretta, collocare l’interruttore nella posizione della tensione giusta (110-120/220-240 V) secondo la vostra area. Se non si è sicuri riguardo la corretta impostazione, chiedere consiglio al rivenditore di fiducia. AVVERTIMENTO Assicurarsi di scollegare il subwoofer prima di collocare l’interruttore VOLTAGE SELECTOR nella posizione giusta. Nota Se ambedue i terminali @INPUT1 e AINPUT2 del subwoofer sono collegati all’amplificatore, si sentirà un suono confuso perché il subwoofer sta ricevendo segnali da ambedue i terminali. Se questo accade, collegare l’amplificatore a uno solo dei terminali @INPUT1 e AINPUT2.11 Italiano Il subwoofer passa automaticamente nel modo di attesa se non riceve alcun segnale di ingresso per 7 o 8 minuti. (l’indicatore di corrente si accende in rosso.) Questa si chiama funzione AUTO STANDBY. Quando il subwoofer rivela in ingresso un segnale di bassa frequenza inferiore a 200 Hz, commuta automaticamente nel modo acceso (l’indicatore di corrente si accende in verde). 1 Premere il pulsante STANDBY/ON per portare il subwoofer in modalità di attesa. (L’indicatore di alimentazione si spegne.) 2 Scegliere le seguenti posizioni del comando AUTO STANDBY. - LOW: normalmente selezionare questa posizione per attivare la funzione. - HIGH: se questa funzione non si attiva con l’interruttore AUTO STANDBY su LOW, selezionare questa posizione in modo che il subwoofer riveli segnali d’ingresso con livello inferiore e si accenda automaticamente. 3 Premere nuovamente il pulsante STANDBY/ON per attivare il subwoofer. (l'indicatore di alimentazione si illumina in verde). Note

• Questa funzione è attiva solo quando sia POWER che STANDBY/ON si trovano su ON.

• Il tempo impiegato dal subwoofer per portarsi nella modalità di attesa può variare a seconda dei disturbi ricevuti da altri apparecchi.

• Se il subwoofer si attiva inaspettatamente a causa della ricezione di disturbi da altri apparecchi, portare AUTO STANDBY nella posizione OFF per disattivare questa funzione.

FUNZIONE AUTO STANDBY

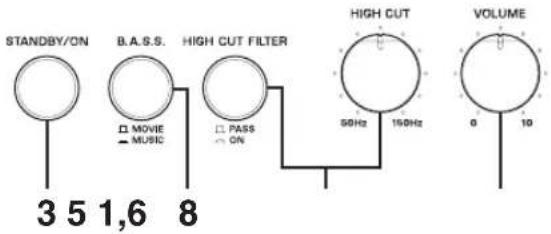

Attivare la funzione AUTO STANDBY12 Prima di passare all’uso del subwoofer, procedere alla regolazione nel modo indicato qui di seguito per ottenere un volume ed un bilanciamento del tono ottimali fra il subwoofer e gli altoparlanti principali. 1 Portare il comando VOLUME al minimo (0). 2 Accendere tutti gli altri componenti del sistema. 3 Assicurarsi che l’interruttore POWER sia nella posizione ON, poi premere il tasto STANDBY/ON per attivare il subwoofer.

• L’indicatore di corrente si accende in verde. 4 Riprodurre una fonte che contiene componenti a bassa frequenza e regolare il comando del volume dell’amplificatore al livello di ascolto desiderato. 5 Regolare il comando HIGH CUT nella posizione in cui si ottiene la risposta desiderata e premere il tasto HIGH CUT FILTER nella posizione ON. Normalmente, regolare il comando sulla frequenza un po’ superiore alla minima riproducibile nominale* degli altoparlanti principali.

• La frequenza minima riproducibile nominale degli altoparlanti principali può essere reperita nel catalogo o nel manuale degli altoparlanti. 6 Riprodurre una sorgente prescelta e agire progressivamente sul comando del volume dell’amplificatore sino a portare il suono al livello di ascolto desiderato. Normalmente, regolare il comando sul livello che permette di ottenere un effetto dei bassi leggermente maggiore di quando non si usa il subwoofer. Se non si riesce ad ottenere la risposta desiderata, regolare di nuovo il comando HIGH CUT e il comando VOLUME. 7 Regolare l’interruttore PHASE sulla posizione che offre il migliore suono dei bassi. Normalmente, collocare quest’interruttore sulla posizione REV (inversione). Se non è possibile ottenere la risposta desiderata, collocare l’interruttore sulla posizione NORM (normale). 8 Selezionare “MOVIE” o “MUSIC” secondo la fonte riprodotta. MOVIE: Quando si riproduce una fonte tipo film, gli effetti di bassa frequenza vengono evidenziati per consentire all’ascoltatore di godersi un suono più potente. MUSIC: Quando si riproduce una fonte musicale normale, i componenti delle frequenze eccessivamente basse sono eliminate per rendere più limpido il suono. Note

• Una volta terminata la regolazione del bilanciamento del volume fra il subwoofer e gli altoparlanti principali, si potrà nuovamente procedere a regolare l’insieme generale del volume, agendo sui comandi dell’amplificatore per il comando del volume. Notare che, se si sostituiscono gli altoparlanti principali con altri, questa regolazione deve essere effettuata di nuovo.

• Per la regolazione del comando VOLUME, del comando HIGH CUT e del comando PHASE, fate riferimento alla sezione “Caratteristiche di frequenza“ alla pagina 13.

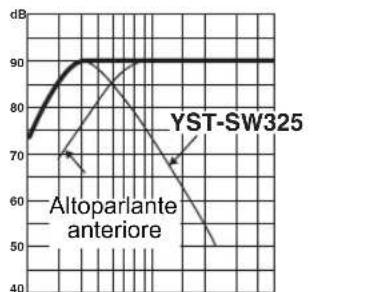

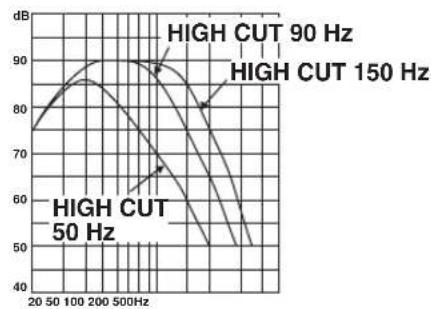

Italiano Caratteristiche di frequenza di questo subwoofer Le cifre sottostanti indicano le regolazioni ottimali di ciascun comando e le caratteristiche di frequenza quando questo subwoofer è combinato con un sistema altoparlanti tipico. ■ ES.1 In combinazione con un sistema di altoparlanti principali a 2 vie, con sospensione acustica di 10 cm o 13 cm Usando come amplificatori anteriori gli NS-325F, per le regolazioni utilizzare come riferimento l’esempio che segue. ■ ES.2 In combinazione con un sistema di altoparlanti principali a 2 vie, con sospensione acustica di 20 cm o 25 cm *Questo grafico non illustra con precisione le effettive caratteristiche della risposta in frequenza. Caratteristiche di frequenza (90Hz)(REV)(70Hz)(REV)20 50 100 200 500Hz

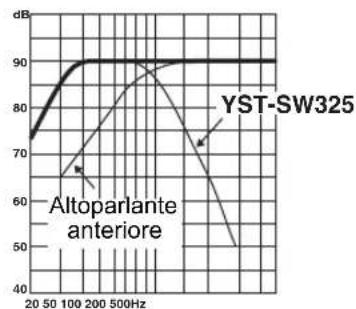

YST-SW325Altoparlante anterioreGrafico della risposta in frequenza* PHASE REVNORM20 50 100 200 500Hz

YST-SW325Altoparlante anterioreGrafico della risposta in frequenza*Grafico della risposta in frequenza*14 Nel 1988, Yamaha ha commercializzato dei sistemi di altoparlanti che usano YST (Yamaha Active Servo Technology) per fornire una riproduzione dei bassi potente e di alta qualità. Questa tecnica usa un collegamento diretto fra l’amplificatore e l’altoparlante, che permette una trasmissione fedele del segnale e un controllo preciso dell’altoparlante. Poiché questa tecnologia usa delle unità altoparlante controllate dal drive a impedenza negativa dell’amplificatore e dalla risonanza generata fra il volume del rivestimento dell’altoparlante e l’apertura, viene creata più energia risonante (concetto del “woofer ad aria”) rispetto al metodo standard bass reflex. Ciò permette una riproduzione dei bassi con rivestimenti molto più piccoli di quanto possibile precedentemente. La nuova tecnologia Advanced YST II di Yamaha apporta molti miglioramenti alla Yamaha Active Servo Technology, permettendo di realizzare un migliore controllo delle forze che azionano l’amplificatore e l’altoparlante. Dal punto di vista dell’amplificatore, l’impedenza dell’altoparlante cambia in funzione della frequenza dell’audio. Yamaha ha sviluppato un nuovo progetto circuitale che comprende il drive a impedenza negativa e a corrente costante, fornendo prestazioni più stabili e una chiara riproduzione dei bassi senza suoni confusi.

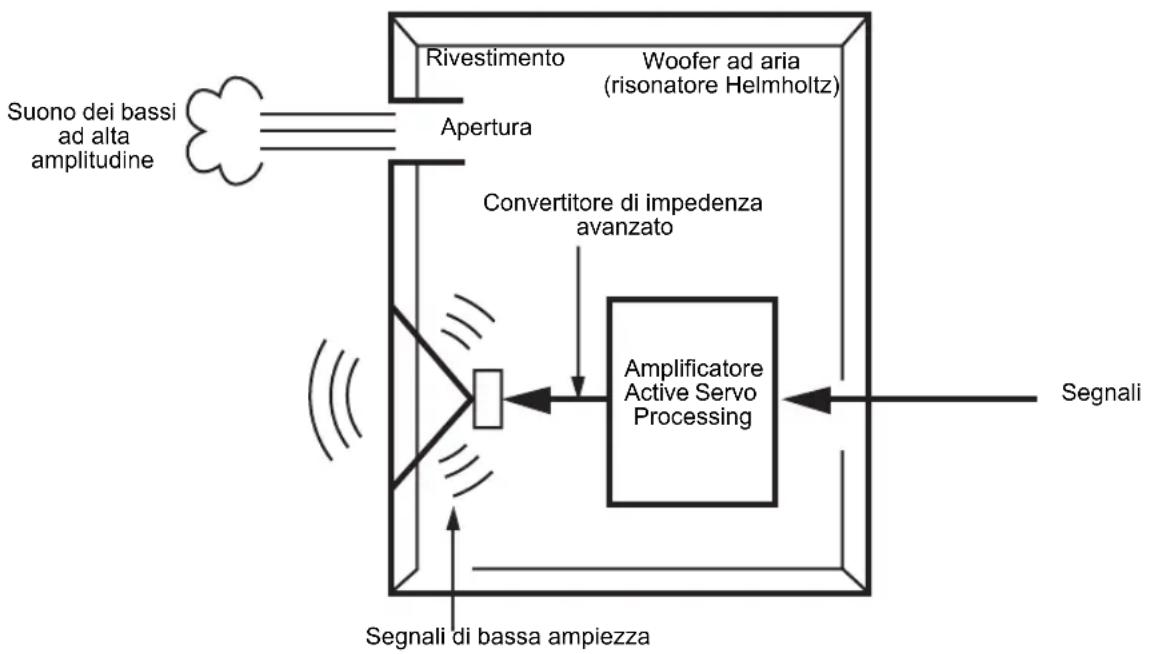

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II

Suono dei bassi ad alta amplitudine Apertura Rivestimento Convertitore di impedenza avanzato Amplificatore Active Servo Processing Segnali di bassa ampiezza Woofer ad aria (risonatore Helmholtz) Segnali15 Italiano Se l’unità non funziona correttamente vedere la tabella seguente. Se il problema che si deve risolvere non si trova elencato fra quelli descritti, o se il rimedio suggerito non sembra dare il risultato sperato, staccare il cavo di alimentazione e rivolgersi ad un rivenditore autorizzato YAMAHA o ad un centro assistenza.

LOCALIZZAZIONE DEI GUASTI

Problema Causa Rimedio L’unità non si accende sebbene il tasto STANDBY/ON sia in posizione ON. La spina del cavo di alimentazione non è stata collegata correttamente. Effettuare il collegamento correttamente. L’interruttore POWER si trova sulla posizione OFF. Portare l’interruttore POWER sulla posizione ON. Nessun suono. Il volume è impostato al livello minimo. Aumentare il volume. I cavi degli altoparlanti non sono stati collegati in modo ben saldo. Collegateli in maniera sicura. Il livello del suono è troppo basso. I cavi degli altoparlanti non sono stati collegati correttamente. Collegatoli in modo corretto: L (sinistra) a L, R (destra) a R, “+” a “+” e “

La regolazione dell’interruttore PHASE non è corretta. Collocare l’interruttore PHASE nell’altra posizione. Si sta riproducendo una sorgente sonora con pochi suoni bassi. Riprodurre una sorgente sonora che contenga basse frequenze. Regolare il comando HIGH CUT su una posizione più alta. Il suono è influenzato da onde stazionarie. Riposizionare il subwoofer o modificare il parallelismo delle superfici, ponendo librerie, mobili, o altro, lungo le pareti della stanza. Il subwoofer non si attiva automaticamente. L’interruttore POWER si trova sulla posizione OFF. Portare l’interruttore POWER sulla posizione ON. Il tasto STANDBY/ON si trova sulla posizione STANDBY. Spostare il tasto STANDBY/ON sulla posizione ON. L’interruttore AUTO STANDBY si trova sulla posizione OFF. Portare l’interruttore AUTO STANDBY su una delle due posizioni “HIGH” o “LOW”. Il livello del segnale in ingresso è troppo basso. Spostare l’interruttore AUTO STANDBY sulla posizione “HIGH”. Il subwoofer non passa automaticamente al modo di attesa. C’è un’influenza da disturbi generati da apparecchi esterni, ecc. Allontanare maggiormente il subwoofer da tali dispositivi e/o cambiare la posizione dei cavi altoparlante collegati. In alternativa, spostare l’interruttore AUTO STANDBY sulla posizione “OFF”. L’interruttore AUTO STANDBY si trova sulla posizione OFF. Portare l’interruttore AUTO STANDBY su una delle due posizioni “HIGH” o “LOW”. Il subwoofer passa inaspettatamente alla modalità di attesa. Il livello del segnale in ingresso è troppo basso. Aumentare il volume dell’amplificatore e spostare l’interruttore AUTO STANDBY sulla posizione “HIGH”. Il subwoofer si accende inaspettatamente. C’è un’influenza da disturbi generati da apparecchi esterni, ecc. Allontanare maggiormente il subwoofer da tali dispositivi e/o cambiare la posizione dei cavi altoparlante collegati. In alternativa, spostare l’interruttore AUTO STANDBY sulla posizione “OFF”.16 Tipo ...... Advanced Yamaha Active Servo Technology II Unità pilota....................................Woofer a cono 20 cm Tipo a schermatura magnetica Uscita dell’amplificatore (100 Hz, 5 ohm, 10% THD) ................................................................................150 W Risposta di frequenza ............................. 25 Hz - 180 Hz Alimentazione Modelli per gli USA e il Canada .....AC 120 V, 60 Hz Modelli per la Gran Bretagna e l’Europa..........................................AC 230 V, 50 Hz Modello per l’Australia ....................AC 240 V, 50 Hz Modelli per Asia e generale ...............................AC 110-120/220-240 V, 50/60 Hz Consumo di corrente...............................................70 W Consumo corrente nel modo di attesa ..................0,5 W Dimensioni (L x A x P) ............................................315 mm x 380 mm x 374 mm Peso.......................................................................... 13 kg Tutti i dati tecnici sono soggetti a variazioni senza preavviso. DATI TECNICIGracias por haber seleccionado un sistema de altavoces de subgraves YAMAHA. Lea las siguientes precauciones de funcionamiento antes de iniciar el uso del aparato. YAMAHA no se responsabilizará de cualquier daño y/o lesión causada por no seguir las precauciones que aparecen a continuación.
