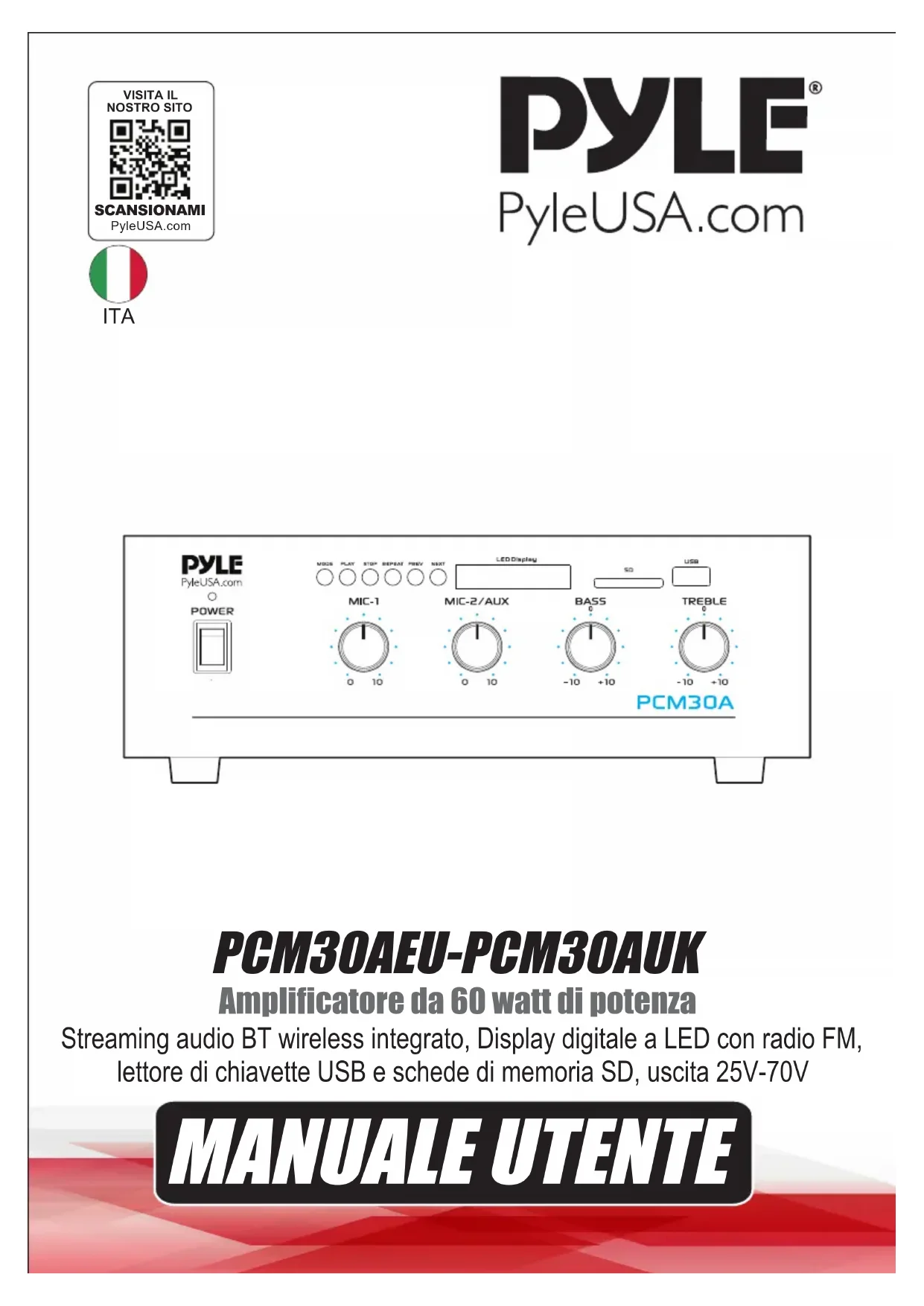

MANUALE UTENTE PCM30A Pyle

Amplificatore da 60 watt di potenza

Streaming audio BT wireless integrato, Display digitale a LED con radio FM, lettore di chiavette USB e schede di memoria SD, uscita 25V-70V

MANUALE UTENTE

Informazioni su PyleUSA

Pyle è un'Azienda fondata negli anni '60 che si è evoluta fino a diventare uno dei punti di riferimento nel mercato audio di alta qualità, in particolare nel campo dei Woofers. Il nostro viaggio è iniziato con l'iconico Pyle Driver, diventato un nome noto nel settore degli altoparlanti. Alla fine degli anni 2000, abbiamo ampliato la nostra gamma includendo parti di ricambio, audio per auto, intrattenimento domestico, impianti di bordo infine audio professionale e strumenti musicali, nella nostra linea Pyle Pro.

Pyle Auto:

Trasforma la tua auto in un ambiente perfetto per un ascolto ai massimi livelli con i nostri altoparlanti, gli amplificatori ed autoradio a prezzi competitivi. Porta la tua esperienza musicale a un altro livello sostituendo gli altoparlanti di serie con i nostri prodotti di altissima qualità. Esplora la nostra selezione di accessori, tra cui sistemi di navigazione, lettori DVD, interfacce per iPod e telecamere di sicurezza.

Pyle Casa:

Immergiti in una nuova dimensione e scopri una vasta gamma di prodotti per l'intrattenimento domestico, tra cui proiettori, TV, supporti e tecnologie HD. Pyle Home offre mini altoparlanti ad alte prestazioni con bassi potenti. Inoltre, potrai arricchire la tua esperienza multimediale con cuffie, giradischi vintage, amplificatori, altoparlanti a tromba e molto altro per avere sempre il meglio, sia a casa che in viaggio.

Pyle Pro:

Come leader globale nel settore delle attrezzature audio, Pyle Pro ha pensato specificatamente a musicisti, tecnici del suono ed appassionati dilettanti. I nostri sistemi PA, dotati di microfoni wireless, batterie ricaricabili e dock per iPod/iPhone, sono ideali per l'organizzazione di eventi di ogni genere e tipologia. Scopri anche la nostra nuovissima linea di chitarre, pedali per effetti e convertitori da USB ad analogico, sempre con la massima attenzione alla qualità.

IMPORTANTI INFORMAZIONI DI SICUREZZA

1. Leggere le istruzioni - Leggere attentamente tutte le istruzioni di sicurezza e di utilizzo prima di usare l'apparecchio.
2. Conservare le istruzioni - Conservare le istruzioni di sicurezza e utilizzo per poterle consultare in futuro.
3. Rispettare le avvertenze - Tutte le avvertenze riportate sull'apparecchio o nelle istruzioni di utilizzo devono essere seguite attentamente.
4. Seguire le istruzioni
5. Acqua e umidità - Non usare mai l'apparecchio vicino all'acqua; per esempio vicino a vasche da bagno, lavabi, lavandini, recipienti per il bucato, piscine o pavimenti umidi.
6. Ventilazione - L'apparecchio deve essere posizionato in modo che la sua stessa posizione non impedisca una corretta ventilazione. Per esempio, l'apparecchio non deve essere posizionato sopra letti, divani, tappeti o superfici simili, che potrebbero bloccare le griglie per la ventilazione. Non si dovrà nemmeno posizionare l'apparecchio all'interno di mobili con lati chiusi, come librerie o armadietti, perché potrebbero impedire all'aria di passare attraverso le grate di ventilazione.
7. Calore - Non posizionare l'apparecchio vicino a fonti di calore come termosifoni, grate di riscaldamento, fornelli o altri apparecchi (compresi amplificatori) che producono calore.
8. Alimentazione - L'apparecchio deve essere connesso solo al tipo di alimentazione elettrica indicata nelle istruzioni di utilizzo o riportata sull'apparecchio stesso.
9. Messa a terra o polarizzazione - Prendere precauzioni per assicurarsi che gli strumenti di messa a terra o polarizzazione non vengano aggirati o vanificati.
10. Protezione del cavo di alimentazione - I cavi di alimentazione dovrebbero essere posizionati in modo da non rischiare di essere calpestati o schiacciati da oggetti appoggiati sopra o di fianco ad essi; prestare particolare attenzione a spine e prese di corrente e al punto in cui escono dall'apparecchio.
11. Pulizia - Pulire l'apparecchio solo nel modo raccomandato dal produttore.
12. Linee di alimentazione elettrica - Un sistema di antenna esterna non deve essere collocato in prossimità di linee elettriche aeree o di altri circuiti elettrici o di potenza, o dove può provocare guasti a tali linee o circuiti. Quando si installa un'antenna esterna, occorre fare molta attenzione a non toccare tali linee o circuiti elettrici, poiché il contatto con essi potrebbe essere fatale.
13. Periodi di inutilizzo - Se l'apparecchio rimane inutilizzato per un lungo periodo di tempo si deve staccare dalla presa la spina dell'alimentazione.

1. Contatto con acqua e altri oggetti - È importante non far cadere liquidi o oggetti sull'apparecchio e che questi non finiscano nell'involucro interno attraverso le sue aperture.
2. Carrelli e supporti - Se l'apparecchio viene utilizzato con un

carrello o con un supporto, questi devono essere del tipo raccomandato dal produt tore. Se si muove l'apparecchio su un carrello, deve essere fatto con cautela. Frenate brusche, uso di forza eccessiva e passaggio su superfici irregolari possono causare il ribaltamento dell'apparecchio e del carrello.

1. Assemblaggio - L'apparecchio deve essere montato solo nel modo raccomandato dal produttore.
2. Danni che richiedono assistenza - L'apparecchio deve essere sottoposto a manutenzione da parte di personale qualificato quando:

A. Il cavo di alimentazione o la spina sono stati danneggiati.
B. L'apparecchio è stato danneggiato da oggetti caduti al suo interno o è stato versato del liquido all'interno del suo involucro.
C. L'apparecchio è caduto o il suo involucro è stato danneggiato.
D. Urządzenie zostało upuszczone lub jego obudowa została uszkodzona.
E. L'apparecchio non sembra funzionare normalmente o presenta una marca ta variazione delle prestazioni.

1. Manutenzione - L'utente non deve tentare di effettuare interventi di manutenzione sull'apparecchio oltre a quelli descritti nelle istruzioni per l'utilizzo. Tutti gli altri interventi di manutenzione devono essere affidati a personale qualificato.
2. Sovraccarico - Non sovraccaricare le prese a muro e le prolunghe per non provocare incendi o scosse elettriche.
3. Pezzi di ricambio - Quando sono necessari pezzi di ricambio, accertarsi che il tecnico dell'assistenza utilizzi i ricambi specificati dal produttore o che questi abbiano le stesse caratteristiche di quelli originali.
4. Controlli di sicurezza - Al termine di qualsiasi intervento di assistenza o riparazione su questo apparecchio, chiedere al tecnico dell'assistenza di eseguire i controlli di sicurezza per determinare che le condizioni e il funziona mento dell'apparecchio siano adeguate.

AVVERTENZA: Per ridurre il rischio di incendio e shock elettrico, non esporre il prodotto alla pioggia e all'umidità

ATTENZIONE:

RISCHIO DI SHOCK ELETTRICO NON APRIRE

ATTENZIONE: Per ridurre il rischio di shock elettrico, non rimuovere il coperchio né il retro dell'apparecchio. Non ci sono parti riparabili dall'utente. Consultare un tecnico qualificato.

Questo simbolo serve per avvisare l'utente della presenza di tensione elettrica non isolata pericolosa nell'invo lucro del prodotto, che potrebbe essere di un'intensità sufficiente a costituire un rischio di shock elettrico. Non aprire l'invol ucro dell'apparecchio.

Questo simbolo segnala all'utente la presenza di importanti istruzioni per l'uso e la manutenzione nella documentazione che accompagna il prodotto.

Il tuo nuovo amplificatore di potenza stereo PCM30A

ti offre la potenza e la versatilità di sistema audio professionale.

L'ampiezza delle frequenze permette di amplificazione con facilità voce e musica. Il morsetto monitor, la funzione talkover su MIC 1 e la funzione Tel/Paging (telefono/cercapersone) lo rendono perfetto per essere usato in sale riunioni, auditorium, eventi sportivi nelle scuole e sistemi di cercapersone negli uffici, ovunque sia necessario trasmettere annunci speciali con qualità audio eccellente.

CARATTERISTICHE E COMANDI

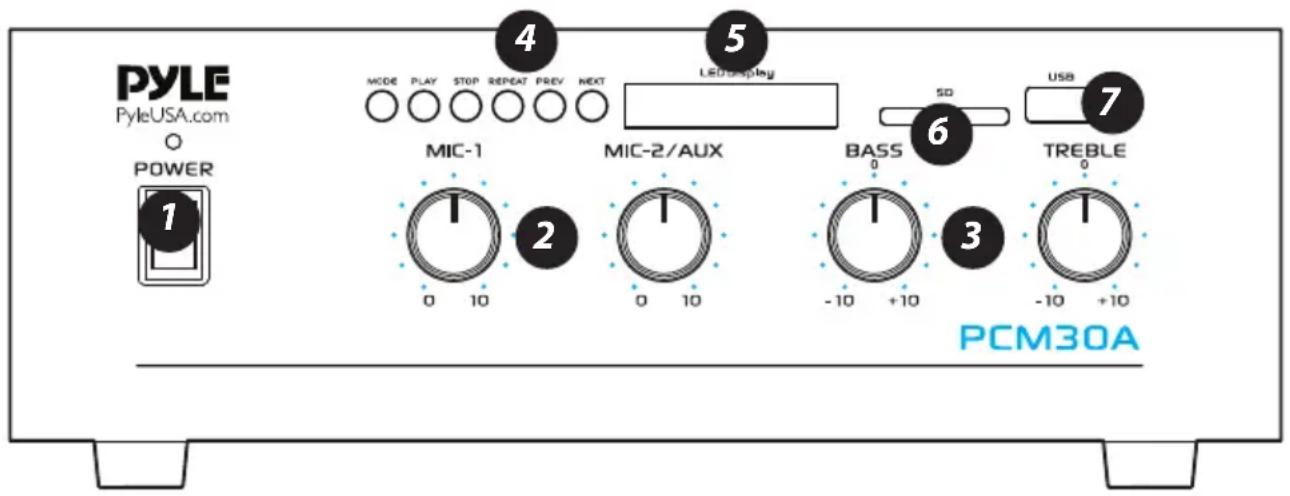

PANNELLO FRONTALE

PYLE PyleUSA.com POWER 1 MODE PLAY STOP REPEAT PREV NEXT LEDdisplay 4 MIC-1 2 MIC-2/AUX 6 BASS 3 TREBLE 0 -10 +10 -10 +10 USB 7 PCM30A

1. POWER ON/OFF (ACCENSIONE/SPEGNIMENTO) e spia: Interruttore di alimentazione principale, la spia si accende quando l'amplificatore è acceso (ON)
2. Regolazione volume MIC 1 e MIC 2/AUX: Regolano il livello del segnale di uscita degli ingressi corrispondenti.
3. Regolazione BASS (BASSI) e TREBLE (ALTI): Regolano i bassi e gli alti dei segnali di uscita corrispondenti.

4. Pulsanti per selezionare le funzioni MODE, PLAY, STOP, REPEAT, PREV e NEXT:

5. Pulsante MODE: Per selezionare l'audio come WIRELESS BT/SD/LINE IN

6. PULSANTE PLAY/PAUSE: pulsante per avviare riproduzione o met tere in pausa
7. Pulsante STOP
8. Pulsante REPEAT: Ripete la traccia in riproduzione

9. TASTO PREV/NEXT: Per andare indietro veloce o passare al brano successivo

10. Display LED

11. Presa SD/MMC per riprodurre audio da schede SD/MMC

12. Porta di ricarica USB: Porta USB unicamente per ricaricare la batteria dello smartphone, senza funzione di lettura USB.

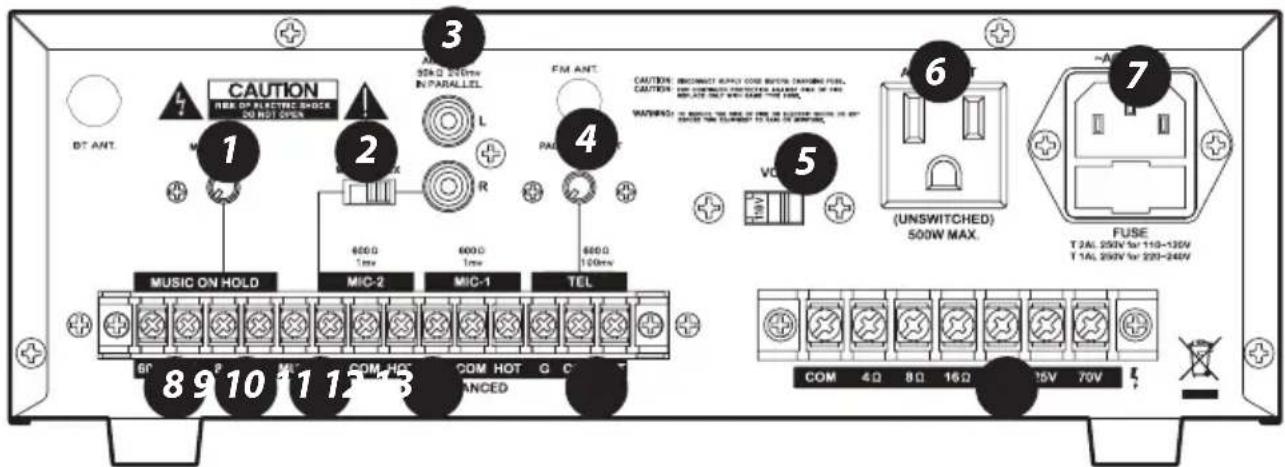

PANNELLO POSTERIORE

CAUTION NEW OF ELECTRIC SHOCK SO NOT OPEN DT ANT. 1 2 3 MIX SND ENRIN IN PARALLEL L R PAM 4 FM ANT. CAUTION: INCOMPUT POWER CODE SWITCH TRANSFER FLS. CAUTION: IN CONNECT PRODUCER START ON THE WATER OUT AND CAME THIS FLS. WARNING: IN SWITCH ON MODE 500V FOR 110-130V ON SWITCH ON MODE 500V FOR 110-130V (UNSWITCHED) 500W MAX. VO 8910 MIC-2 MIC-1 TEL COM HOT G C 60Ω 1ms 600Ω 1ms 600Ω 100ms COM 4Ω 8Ω 16Ω 15V 70V FUSE T 2AL 250V for 110-130V T 1AL 250V for 230-240V

1. Regolazione del livello di uscita del monitor (MUSIC ON HOLD): Per regolare il livello del segnale di uscita dell'altoparlante da 1W 8-Ohm e delle cuffie nel monitoraggio.
2. Selettore di ingresso MIC 2/AUX: Impostare su AUX per un ingresso audio ad alta impedenza; impostare su MIC 2 per un ingresso per microfono bilanci ato a bassa impedenza.
3. Ingresso AUX RCA: Per collegare la sorgente audio con un segnale ad alta impedenza (deve essere superiore a 600 Ohm), come ad esempio un lettore di audiocassette, un lettore CD o un sintonizzatore.
4. Regolazione del livello di uscita del paging (cercapersone): Per regolare il livello del segnale di uscita in connessione da morsetti TEL/PAGING.
5. Interruttore di tensione: Questo amplificatore ha una tensione d'ingresso selezionabile tra 110V/60Hz (standard USA e CANADA) e 220V/50Hz (per l'utilizzo in EUROPA). Assicurarsi che l'interruttore sia nella posizione corretta prima di avviare l'utilizzo, altrimenti si causeranno danni gravi e non coperti dalla garanzia.
6. FUSIBILE: T 1AL 250V per 220\~240V
7. Ingresso CA (corrente alternata): Collegare il cavo di alimentazione in dotazione all'unità mentre l'alimentazione è spenta (POWER OFF), quindi collegare il cavo di alimentazione CA a una presa di corrente adeguata. Se necessario, il fusibile va sostituito solo con uno di valore corretto (vedere il valore del fusibile di T 2AL 250V per 110-120V e T 1AL 250V per 220-240V stampato sulla presa di corrente).
8. Morsetti per monitor da 600 Ohm 1V (MUSICA IN ATTESA, "ON HOLD"): Fornisce 600 Ohm 1V per collegare un paio di cuffie al monitor.

9. Morsetti per monitor 1W 8-Ohm (MUSICA IN ATTESA, "ON HOLD"): Per colle gare un piccolo altoparlante esterno alimentato da un amplificatore di poten za interno, che fornisce un'uscita nominale di 1 watt. Si tratta di un dispositi vo di MONITORAGGIO, SOLO il segnale AUX può essere selezionato per il monitor.

10. 1. Morsetti per muto (mute): Per collegare un interruttore elettrico; una volta attivato l'interruttore, i segnali provenienti da AUX e MIC 2 saranno attenuati di -40 dB e si sentirà solo il segnale. È utile per il sistema di paging (cercapersone) tramite l'uso manuale di MIC 1.
11. Morsetti MIC 1 e MIC 2: Per collegare il microfono con un segnale microfonico bilanciato a bassa impedenza. MIC 1 è una sorgente MIC "prioritaria": quando MIC 1 viene utilizzato, i segnali di MIC 2 e AUX saranno attenuati automaticamente di -40 dB, mentre il segnale del MIC 1 escluderà tutti gli altri passando in modalità chiamata cercapersone (Auto Talkover).
12. Morsetti TEL/PAGING: Per collegare un segnale bilanciato ausiliario di paging telefonico (chiamata cercapersone); quando TEL viene utilizzato, i segnali di MIC 2 e AUX saranno miscelati e/o attenuati di -40dB per la funzione paging (Auto Talkover), se il segnale TEL è più forte e incorporato con la regolazione del livello MIC/TEL VOX.

NOTA: Il livello di attenuazione MIC 1/TEL può essere regolato internamente tramite il potenziometro MIC/TEL VOX su VR4 da 0 a -40 dB.

1. Morsetti per gli altoparlanti (COM/4-Ohm/8-0hm/16-0hm/25V/70V): Per collegare i fili degli altoparlanti ai morsetti selezionati.

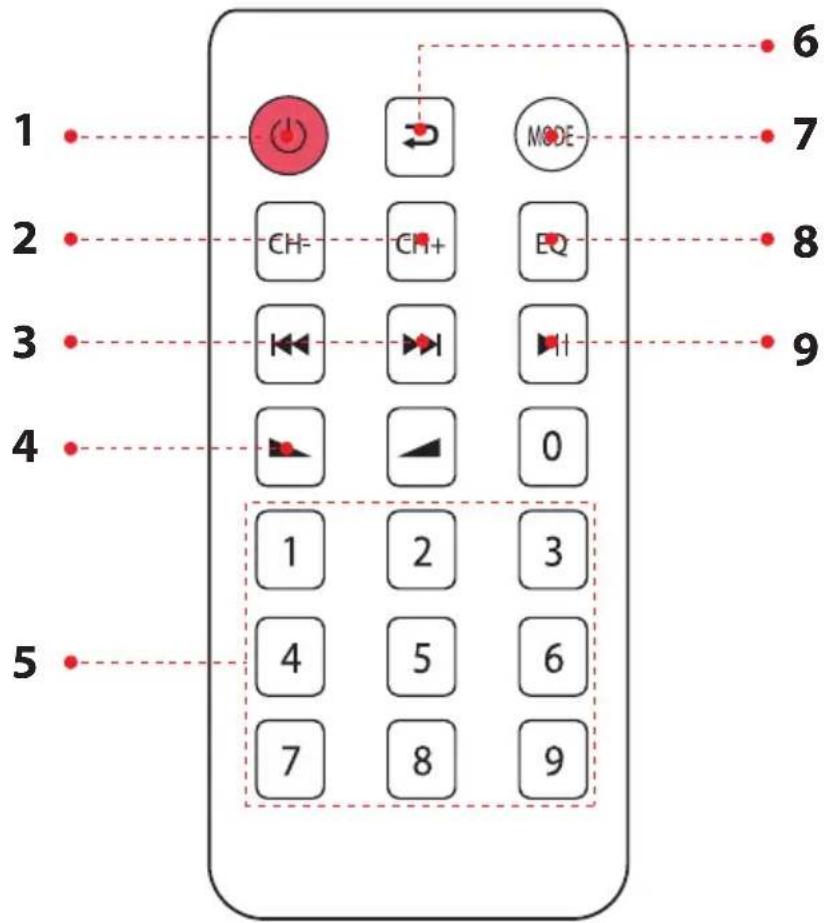

TELECOMANDO

1. Premere questo pulsante per accendere (ON) o spegnere (OFF) I'MP3.
2. In modalità FM, premere questi due pulsanti per selezionare il canale precedente o successivo. canale precedente o successivo.
3. Premere questi due pulsanti in modalità USB, SD o Wireless BT per selezionare la traccia precedente o la successiva.
4. Per alzare o abbassare il volume
5. Premere i numeri per selezionare direttamente la traccia.
   In modalità USB o SD, l'apparecchio impiega 1-2 secondi per rispondere.
6. Premere questo pulsante per passare alla modalità ripetizione.
7. Premere questo pulsante per selezionare la modalità di riproduzione, ad esempio USB/SD/FM/WIRELESS BT.
8. Funzione EQ: Selezionare una modalità preimpostata dell'equalizzatore e progettata di conseguenza.
9. Funzione di riproduzione e pausa per MP3

TELECOMANDO

1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9

COLLEGAMENTO DEGLI ALTOPARLANTI

All'amplificatore possono essere collegati uno o più altoparlanti (da 4, 8 o 16 Ohm) con o senza trasformatori. Tuttavia, prima di collegare gli altoparlanti all'amplificatore è necessario calcolare l'impedenza totale per evitare di danneggiare l'amplificatore. Se l'impedenza totale degli altoparlanti è superiore a 16 Ohm o inferiore a 4 Ohm si possono causare questo tipo di danni.

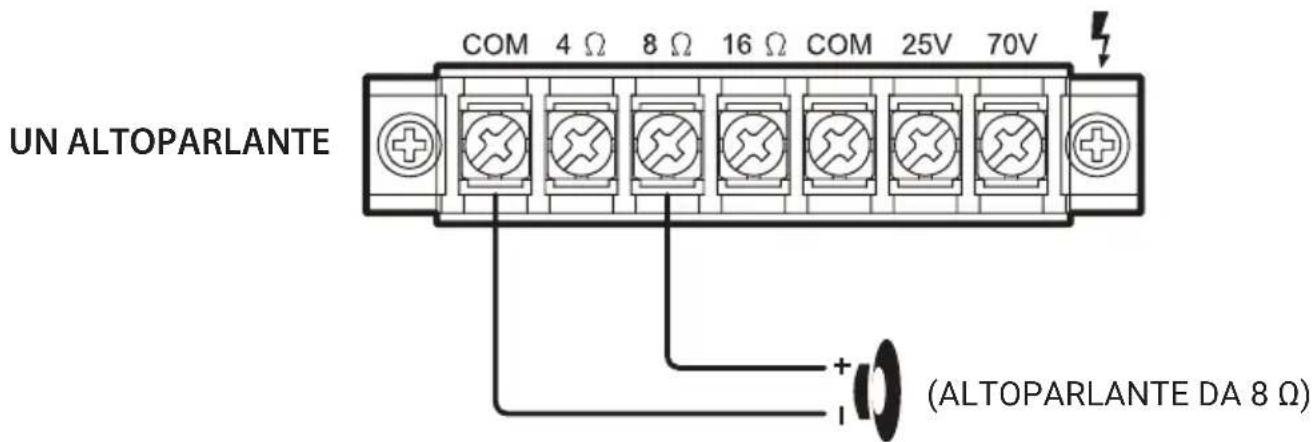

SISTEMA 1: Sistema a singolo altoparlante

NOTA: Collegare l'altoparlante (+) al morsetto da 4 Ohm, 8 Ohm o 16 Ohm dell'amplificatore, a seconda del tipo di altoparlante utilizzato.

UN ALTOPARLANTE COM 4 Ω 8 Ω 16 Ω COM 25V 70V (ALTOPARLANTE DA 8 Ω)

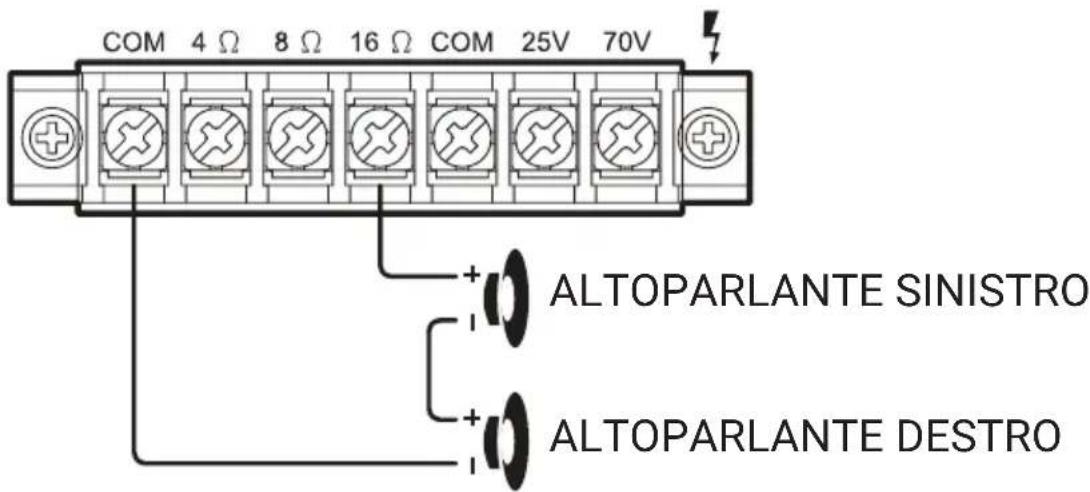

SISTEMA 2: Due (o più) altoparlanti in serie

NOTA: collegare l'altoparlante (+) al morsetto da 4-Ohm, 8-Ohm o 16-Ohm dell'amplificatore, a seconda dell'IMPEDENZA TOTALE dei due altoparlanti. Se ogni altoparlante ha un'impedenza di 8 Ohm, l'impedenza totale degli altoparlanti in questa configurazione in serie è di 16 Ohm.

DUE ALTOPARLANTI IN SERIE

COM 4 Ω 8 Ω 16 Ω COM 25V 70V + ALTOPARLANTE SINISTRO + ALTOPARLANTE DESTRO

(DUE ALTOPARLANTI DA 8 Ω)

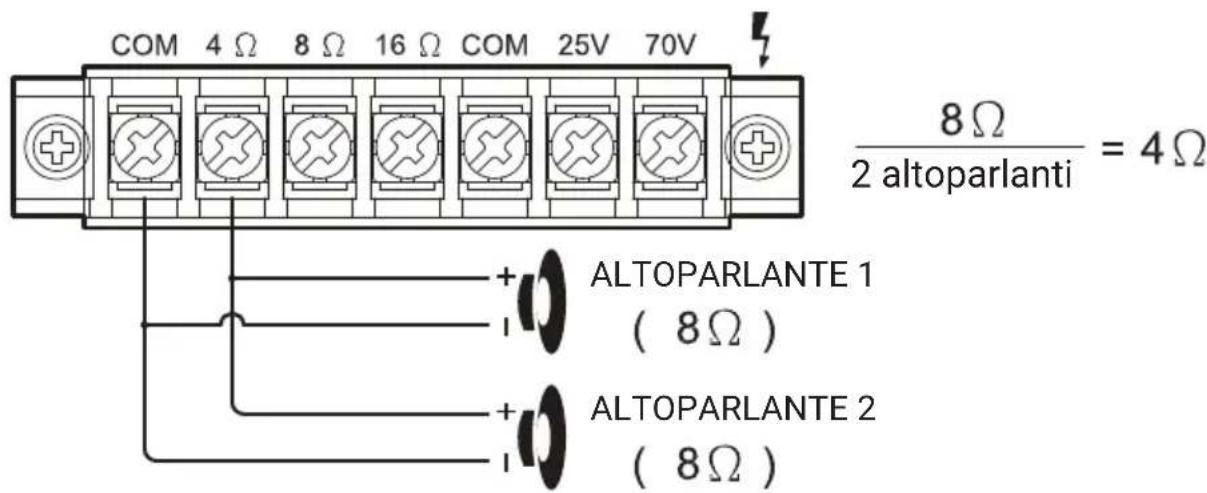

SISTEMA 3: Due (o più) altoparlanti in parallelo

NOTA: Collegare l'altoparlante (+) al morsetto da 4-Ohm, 8-Ohm o 16-Ohm dell'amplificatore, a seconda dell'IMPEDENZA TOTALE dei due diffusori. dell'amplificatore, a seconda dell'impedenza totale dei due altoparlanti. Se ogni altoparlante ha un'impedenza di 8 Ohm, l'impedenza totale degli altoparlanti in questa configurazione in serie è di 4 Ohm.

DUE ALTOPARLANTI IN PARALLELO

COM 4 Ω 8 Ω 16 Ω COM 25V 70V + ALTOPARLANTE 1 ( 8 Ω ) + ALTOPARLANTE 2 ( 8 Ω ) 8 Ω / 2 altoparlanti = 4 Ω

(DUE ALTOPARLANTI DA 8 Ω)

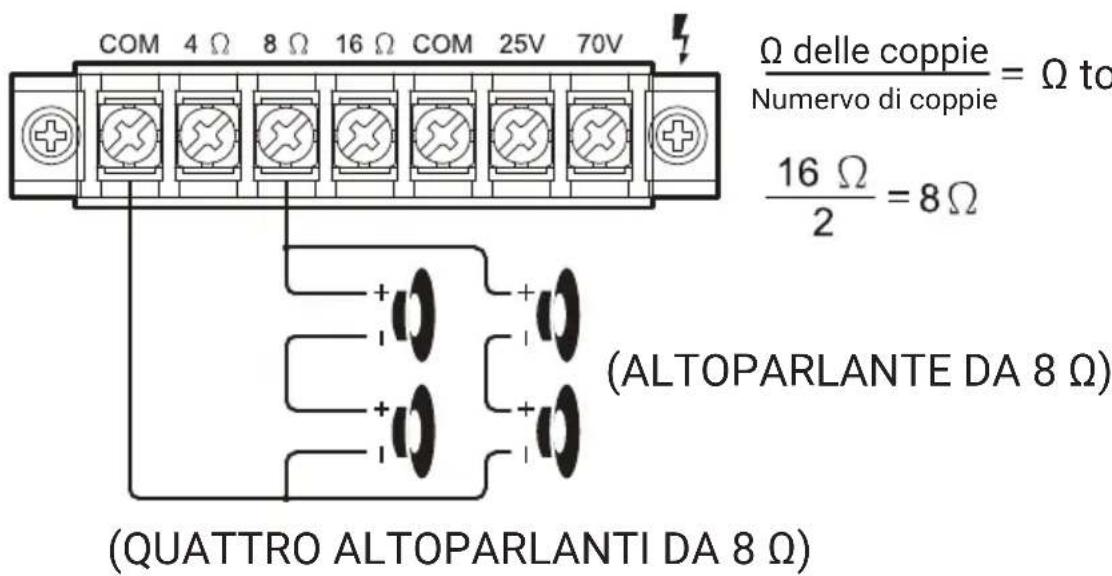

SISTEMA 4: Quattro altoparlanti in serie e in parallelo

NOTA: Anche se la descrizione di cui sopra riguarda il collegamento di due coppie di altoparlanti da 8 Ohm in serie, si può anche scegliere di combinare una coppia in serie e una in parallelo, la cosa importante è assicurarsi solo di aver calcolato l'impedenza totale e di collegare il filo del circuito degli altoparlanti (+) al morsetto appropriato dell'amplificatore.

QUATTRO ALTOPARLANTI IN SERIE / COMBINAZIONE IN PARALLELO

COM 4 Ω 8 Ω 16 Ω COM 25V 70V Ω delle coppie = Ω to Numero di coppie 16 Ω = 8 Ω 2 (ALTOPARLANTE DA 8 Ω) (QUATTRO ALTOPARLANTI DA 8 Ω)

SISTEMA 5: Collegamento di altoparlanti con trasformatori

NOTA: Quando si utilizzano tensioni di linea costanti di 25V o 70V, è necessario utilizzare un trasformatore di linea per ogni altoparlante. Tutti i trasformatori devono essere collegati in parallelo; non collegare mai i trasformatori di linea in serie.

COM 4 Ω 8 Ω 16 Ω COM 25V 70V A Transformatore Ingresso Uscita Altoparlante 4 Ω, 2.5 W Transformatore Ingresso Uscita Altoparlante 16 Ω, 1.25W A Transformatore Ingresso Uscita Altoparlante 8 Ω, 5 W

L'amplificatore Pyle Pro è un esempio di design e tecniche di lavorazione superiore. I seguenti suggerimenti vi aiuteranno a prendervi cura del vostro amplificatore in modo che possiate utilizzarlo per molti anni:

• Mantenere l'amplificatore asciutto. Se si bagna, asciugarlo immediatamente.
• Utilizzare l'amplificatore solo in postazioni ben ventilate.
• Mantenere l'amplificatore lontano da polvere e sporcizia.
• Pulire di tanto in tanto con un panno umido per mantenere l'amplificatore come nuovo.
  • Non utilizzare prodotti chimici, solventi o detergenti aggressivi!

Avvertenza California Prop 65

!AVVERTENZA:

Questo prodotto può esporre l'utente a sostanze chimiche, che sono note allo Stato della California per causare cancro, difetti alla nascita e altri danni alla danni alla riproduzione. Non ingerire.

Per maggiori informazioni: www.P65warnings.ca.gov

Caratteristiche:

- Bluetooth wireless integrato per la trasmissione audio

- Display LED con Radio FM

- Lettori di memoria chiavette USB Flash e schede SD

- Interruttore di accensione/spegnimento e spia LED

• Regolazione livelli in uscita MIC 1

- Regolazione livelli in uscita MIC 2/AUX

- Regolazione bassi e alti

- Ingresso RCA AUX

- Interruttore/selettore in ingresso MIC 2/AUX

- Morsetti MIC 1/MIC 2 (MIC 1 Auto Talkover)

- Morsetti per funzione "muto"

- Ingresso alimentazione AC staccabile

- Fusibile sostituibile

- Morsetti monitor 600-Ohm 1 V (Musica in attesa, "on hold")

- Morsetti monitor 1W 8-Ohm (Musica in attesa, "on hold")

- Regolazione livelli uscita monitor (Musica in attesa, "on hold")

- Morsetti TEL/PAGING

- Regolazione livelli uscita Paging (cercapersone)

• Regolazione livelli MIC/TEL VOX (interna)

Connessione Wireless BT:

- Funziona con tutti i tuoi dispositivi BT Wireless preferiti (iPhone, Android, smartphone, iPAd, Tablet, Laptop, computer, ecc.)

- Nome della rete Wireless BT: 'PyleUSA'

- Versione Wireless BT: 5.0

• Portata Wireless: circa 9 metri (30 piedi)

Contenuto della scatola:

• Amplificatore PA
• Antenna FM
• Telecomando

Specifiche tecniche:

• Potenza massima in uscita: presa 500 watt AC
• Materiale di costruzione: ferro
  • Bassi/Alti: +/- 10dB, 100-10 kHz
  • Risposta in frequenza: 50-15 kHz
• Attenuazione (Mic): 61 dB
  • Distorsione Armonica Totale (T.H.D.): < 1%
• Morsetti altoparlanti (COM/4-Ohm/8-Ohm/16-Ohm/25V/70V)
• Telecomando a batteria, richiede (1) pila a bottone CR-2025 inclusa
• Alimentazione: selettore di voltaggio 120/240
• Dimensioni (lunghezza x altezza x profondità): 10.7" x 8.9" x 3.46" pollici / 27.1 x 22.6 x 8.7 centimetro
