Tipo di prodotto	Ricevitore amplificatore stereo wireless Bluetooth
Marca	Pyle
Modello	PDA29BU
Dimensioni (L x A x P)	7 x 6.2 x 2.4 pollici
Alimentazione	100 W x 2 max, 8 W x 2 RMS a 8 ohm
Versione Bluetooth	5.0
Portata Bluetooth	40+ piedi
Ingressi audio	RCA (S/D), USB, SD/MMC, FM, Microfono (2x)
Uscite audio	Morsetti altoparlanti S/D
Rapporto segnale/rumore	75 dB
Risposta in frequenza	20 Hz - 20 kHz
Tasso di distorsione (T.H.D.)	0.1%
Comandi di tonalità	Alti e bassi: +/-10 dB (100 Hz / 10 kHz)
Display	LED
Telecomando	Inclusa, batteria CR-2025
Antenne	Bluetooth e FM
Funzioni principali	Streaming Bluetooth, lettore USB/SD, radio FM, amplificatore stereo, ingresso microfono
Manutenzione e pulizia	Scollegare l'apparecchio, pulire con un panno asciutto. Non utilizzare liquidi.
Sicurezza	Non esporre a pioggia o umidità. Scollegare in caso di temporale. Affidare le riparazioni a un tecnico qualificato.
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare un professionista autorizzato.

Domande frequenti - PDA29BU Pyle

Come collegare il mio smartphone in Bluetooth?

Premere il pulsante MODE fino a selezionare la modalità Bluetooth. Il display mostra una luce blu lampeggiante. Sul tuo smartphone, attiva il Bluetooth e cerca i dispositivi. Seleziona "PYLEUSA" o "BT". Una volta connesso, la luce blu smette di lampeggiare e si sente un bip. Puoi quindi riprodurre la tua musica.

Come utilizzare la radio FM?

Premere MODE per passare alla modalità FM. Il display mostra la frequenza. Spiegare l'antenna FM per una migliore ricezione. Premere il pulsante Play/Pausa (▶II) per avviare una scansione automatica delle stazioni. Utilizzare i pulsanti ◀◀ e ▶▶ per navigare tra le stazioni memorizzate.

Cosa fare se non esce alcun suono dagli altoparlanti?

Verificare che l'apparecchio sia acceso e che il volume non sia al minimo. Assicurarsi che gli altoparlanti siano correttamente collegati ai morsetti S/D. Controllare la sorgente selezionata (Bluetooth, USB, ecc.). Se il problema persiste, scollegare l'apparecchio per alcuni minuti e poi ricollegarlo.

Come pulire l'apparecchio?

Prima di qualsiasi pulizia, scollegare l'apparecchio dalla presa di corrente. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai prodotti liquidi, aerosol o solventi. Evitare che l'umidità penetri nelle aperture di ventilazione.

Posso utilizzare una chiavetta USB per riprodurre musica?

Sì, collegare una chiavetta USB alla porta USB. Premere MODE per selezionare la modalità USB. L'apparecchio leggerà automaticamente i file audio compatibili. Notare che la porta USB è progettata solo per chiavette USB, non per lettori MP3 o computer.

Come regolare gli alti e i bassi?

Utilizzare le manopole TREBLE (alti) e BASS (bassi) sul pannello frontale. Ruotare verso destra per aumentare, verso sinistra per diminuire. L'intervallo di regolazione è di +/-10 dB a 100 Hz per i bassi e 10 kHz per gli alti.

Quali sono le importanti precauzioni di sicurezza?

Non esporre l'apparecchio a pioggia o umidità. Non ostruire le aperture di ventilazione. Scollegare l'apparecchio in caso di temporale o di inutilizzo prolungato. Affidare qualsiasi riparazione a un tecnico qualificato. Evitare di posizionare oggetti pesanti sull'apparecchio.

Cosa fare in caso di malfunzionamento?

Spegnere immediatamente l'apparecchio e scollegarlo. Verificare se si sviluppa fumo o odore, se è penetrato liquido o se il cavo di alimentazione è danneggiato. In questi casi, non riutilizzare l'apparecchio e contattare un professionista qualificato.

Come utilizzare il telecomando?

Inserire la batteria CR-2025 inclusa nel vano. I pulsanti consentono di mettere in standby, controllare il volume, selezionare le tracce (precedente/successiva), scegliere la modalità (USB/SD/FM/BT) e attivare l'equalizzatore (EQ). Il telecomando funziona a una distanza ragionevole.

Qual è la potenza dell'amplificatore?

L'amplificatore eroga una potenza massima di 100 W x 2 (stereo). In condizioni normali, la potenza RMS è di 8 W x 2 con un'impedenza di 8 ohm. La distorsione armonica totale (T.H.D.) è inferiore allo 0,1%.

MANUALE UTENTE PDA29BU Pyle

Amplificatore di potenza stereo wireless BT

Amplificatore compatto per lo streaming audio della serie Blue con connettori RCA e altoparlanti

Manuale Utente

ATTENZIONE!

AVVISO: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO DI QUESTA UNITÀ. NON CI SONO PARTI RIPARABILI DALL'UTENTE ALL'INTERNO. RIVOLGERSI AD UN TECNICO QUALIFICATO PER QUALSIASI INTERVENTO DI MANUTENZIONE.

Il simbolo del fulmine con la freccia in giù all'interno di un triangolo equilatero è destinato ad avvisare l'utente della presenza di tensione "PERICOLOSA" all'interno dell'involucro del prodotto che potrebbe essere di entità tale da costituire un rischio di scossa elettrica per le persone. Gli utenti devono adottare una maggiore accortezza quando appare questo simbolo nel manuale di istruzioni e seguire tutte le precauzioni indicate.

Il punto esclamativo all'interno di un triangolo equilatero serve ad avvisare l'utente della presenza di importanti indicazioni operative per l'uso e la manutenzione (assistenza) in questo manuale.

Leggere attentamente le presenti istruzioni prima di utilizzare questo apparecchio.1.

Conservare queste istruzioni per consultazioni future.2.

Seguire tutte le avvertenze.3.

Seguire tutte le istruzioni.4.

1. AVVERTENZA: Per evitare scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità. Non conservare o utilizzare il prodotto in prossimità di liquidi. Pulire solo con un panno asciutto.6.
2. Non conservare o utilizzare il prodotto in prossimità di fonti di calore quali radiatori, termosifoni, stufe o altri apparecchi (compresi gli amplificatori) che producono calore.
3. Non vanificare lo scopo di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. La spina con messa a terra ha due lame e un polo di messa a terra tondo. La lama larga o il terzo polo sono previsti per la sicurezza dell'utente. Se la spina in dotazione non è adatta alla presa, rivolgersi ad un elettricista per la sostituzione della presa obsoleta.
4. Proteggere tutti i cavi collegati a questo apparecchio per evitare che vengano calpestati o schiacciati, in particolare le spine e il punto in cui escono dall'unità. Quando si rimuove il cavo dalla presa di corrente, rimuoverlo tenendo la spina e non tirando il cavo.
5. Scollegare l'apparecchio in caso di temporali o quando rimane inutilizzato per lunghi periodi di tempo.
6. Durante il cablaggio di questa unità e di tutte le altre apparecchiature utilizzate in connessione con l'unità stessa, assicurarsi che tutte le apparecchiature siano spente.
7. Una volta completati l'installazione ed il cablaggio, accendere tutte le apparecchiature con i controlli di volume e livello abbassati. Una volta che tutte le apparecchiature sono accese, alzare lentamente i controlli del volume o del livello nella posizione corretta.

8. Quando si collega l'unità a terra, assicurarsi di farlo correttamente, in modo da non compromettere la messa a terra incorporata nell'unità.

9. Prima di posizionare, installare, armare o sospendere qualsiasi prodotto, ispezionare tutto l'hardware, le sospensioni, gli armadietti, i trasduttori, le staffe e le attrezzature associate per verificare che non siano danneggiati. Qualsiasi componente mancante, corroso, deformato o non idoneo al carico potrebbe ridurre significativamente la resistenza dell'installazione, del posizionamento o dell'array. Qualsiasi condizione di questo tipo riduce gravemente la sicurezza dell'installazione e deve essere immediatamente corretta. Usare solo ferramenta adatta alle condizioni di carico dell'installazione e di eventuali sovraccarichi imprevisti e di breve durata. Non superare mai i valori nominali della ferramenta o dell'apparecchiatura.

10. Consultare un ingegnere professionista autorizzato per quanto riguarda l'installazione dell'apparecchiatura. Assicurarsi che tutte le norme locali, statali e nazionali relative alla sicurezza e al funzionamento delle apparecchiature siano comprese e rispettate.

11. Rivolgersi a personale di assistenza qualificato per tutti gli interventi di manutenzione. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo, ad esempio se il cavo di alimentazione o la spina sono rovinati, se è stato versato del liquido o sono caduti degli oggetti nell'apparecchio, l'apparecchio è stato esposto alla pioggia o al sole. l'apparecchio è stato esposto alla pioggia o all'umidità, non funziona normalmente o è caduto.

ISTRUZIONI DI SICUREZZA IMPORTANTI

Spegnere immediatamente l'alimentazione e NON utilizzare questa attrezzatura in caso si verifichi una delle seguenti irregolarità, così da evitare il rischio di evitare incendi e scosse elettriche:

• Se si rilevano fumo o odori strani provenienti dall'unità.
• Se sull'apparecchio sono caduti dell'acqua o un qualsiasi oggetto metallico, o se questi sono finiti all'interno dello stesso.
• Se l'unità è stata fatta cadere o se è stata danneggiata.
• Se il cavo di alimentazione o la spina sono danneggiati.
• Se l'unità non funziona correttamente (non esce nessun suono dagli altoparlanti).
• Non far cadere oggetti metallici o combustibili nella fessura di ventilazione.
• Se si verifica un temporale o in caso di lunghi periodi d'inutilizzo.
• Affidare ogni operazione di manutenzione a personale qualificato.

• È necessario fare manutenzione all'apparecchio quando questo è stato danneggiato in qualsiasi modo, per esempio se il cavo di alimentazione o la spina sono danneggiati, se dei liquidi sono stati versati nell'apparecchio o se degli oggetti sono caduti al suo interno, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o se è stato lasciato cadere a terra.

• Quando si stacca il cavo di alimentazione dalla presa, rimuoverlo afferrando la spina e non tirando il cavo.

• Non installare questa attrezzatura in uno spazio chiuso e ristretto. Installare l'attrezzatura esclusivamente in un luogo aperto e ben ventilato. La ventilazione non deve essere ostacolata, non si devono coprire le fessure di ventilazione con oggetti come fogli di giornale, tovaglie, tende, ecc.
• Non esporre per lunghi periodi il prodotto a fonti di umidità (nebbia, vapori, condensa, fonti di umidità) o a calore eccessivo (luce diretta del sole, radiatori), al fine di evitare il rischio di incendi e scosse elettriche.

QUANDO L'APPARECCHIO È IN USO

• Non posizionare oggetti pesanti sull'unità poiché potrebbero causare cadute o rotture che possono provocare lesioni personali e/o danni alla proprietà. Inoltre, gli oggetti stessi potrebbero cadere e causare lesioni e/o danni.
• Rimuovere la spina elettrica dalla presa se si desidera pulire il dispositivo o in caso di lunghi periodi d'inutilizzo.

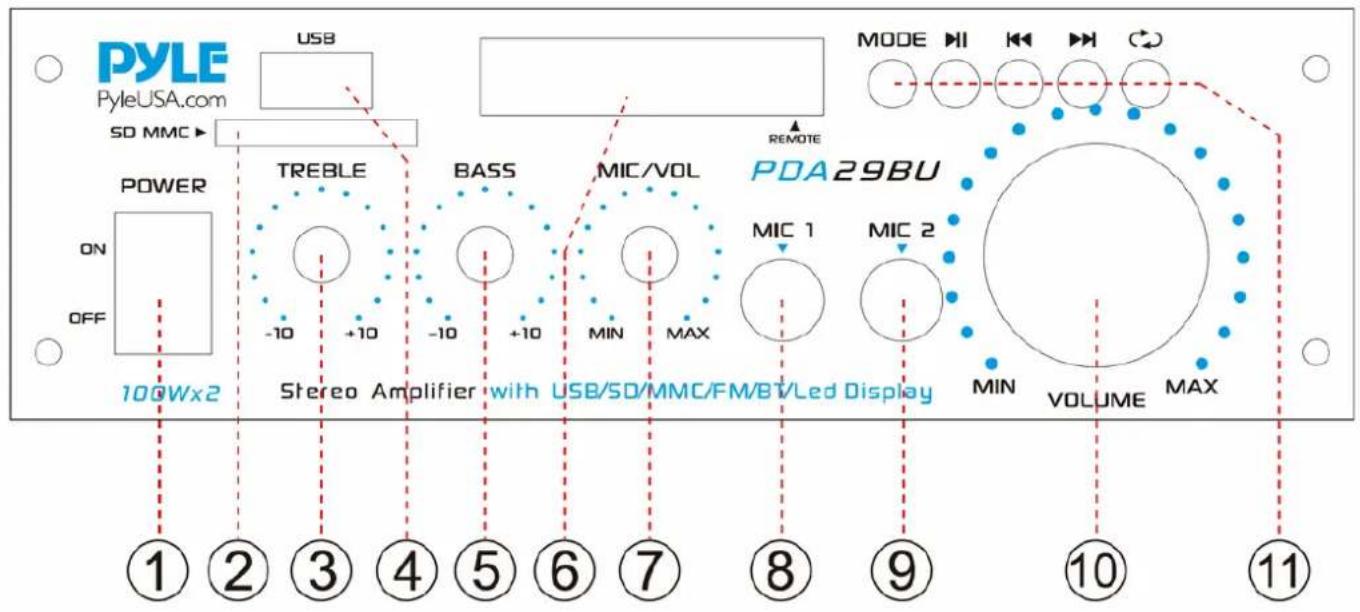

DESCRIZIONE DELLE FUNZIONI DEI PANNELLI ANTERIORE E POSTERIORE

Interruttore di alimentazione AC 220V1.

Slot per scheda SD2.

Manopola per la regolazione degli alti (treble)3.

Presa USB4.

Manopola per la regolazione dei bassi (bass)5.

Display per la visualizzazione della funzione6.

Regolazione del volume del microfono7.

Presa di ingresso del microfono 18.

Presa di ingresso del microfono 29.

Manopola per la regolazione del volume10.

Pulsante per la funzione Mp3:11.

MODE: conversione dell'ingresso del segnale.

◀◀ : Seleziona la traccia precedente

▶▶: Seleziona la traccia successiva

▶II : Mp3, per riproduzione o pausa

In modalità FM, cliccare per cercare automaticamente la stazione.

:Modalità di ripetizione singola o completa

1. Interfaccia di ingresso audio

2. Uscita sinistra e destra

3. Presa di alimentazione DC 12V/5A

4. Antenna BT e FM

5. Ingresso cavo di alimentazione

CONNESSIONE WIRELESS BT

A. Premere il pulsante MODE e accedere alla modalità Wireless BT. Una luce blu lampeggerà sullo schermo.
B. Cercare il dispositivo Wireless BT tramite Bluetooth, il nome è "PYLEUSA" o "BT".
C. Selezionare il nome Wireless BT "PYLEUSA" o "BT" e attendere che i dispositivi si connettano.
D. L'unità emetterà un suono di conferma per segnalare che i dispositivi si sono connessi con successo, e la luce blu smetterà di lampeggiare.
E. Una volta effettuata la connessione, è possibile riprodurre musica dal proprio dispositivo Wireless BT. È possibile anche utilizzare i pulsanti di controllo sull'unità per selezionare le tracce dal proprio dispositivo Wireless BT.

PASSAGGI PER LA REGOLAZIONE DELLA RADIO FM

A. Premere il pulsante MODE e accedere alla modalità Radio FM; la frequenza FM verrà visualizzata sullo schermo.
B. Ruotare l'antenna della radio FM e allungarla alla massima posizione di lunghezza.
C. Premere il pulsante Play/Pause per effettuare la scansione automatica e la memorizzazione delle stazioni radio FM da 87,5 MHz a 108 MHz.
D. Premere il pulsante NEXT/PREV (avanti/indietro) per selezionare la stazione FM.

NOTA:

L'ingresso USB è destinato ESCLUSIVAMENTE a ospitare una chiavetta USB. Collegare direttamente un lettore MP3 o un computer nell'ingresso USB della chiavetta USB comporterà l'impossibilità da parte dell'unità di riprodurre l'audio da questi dispositivi.

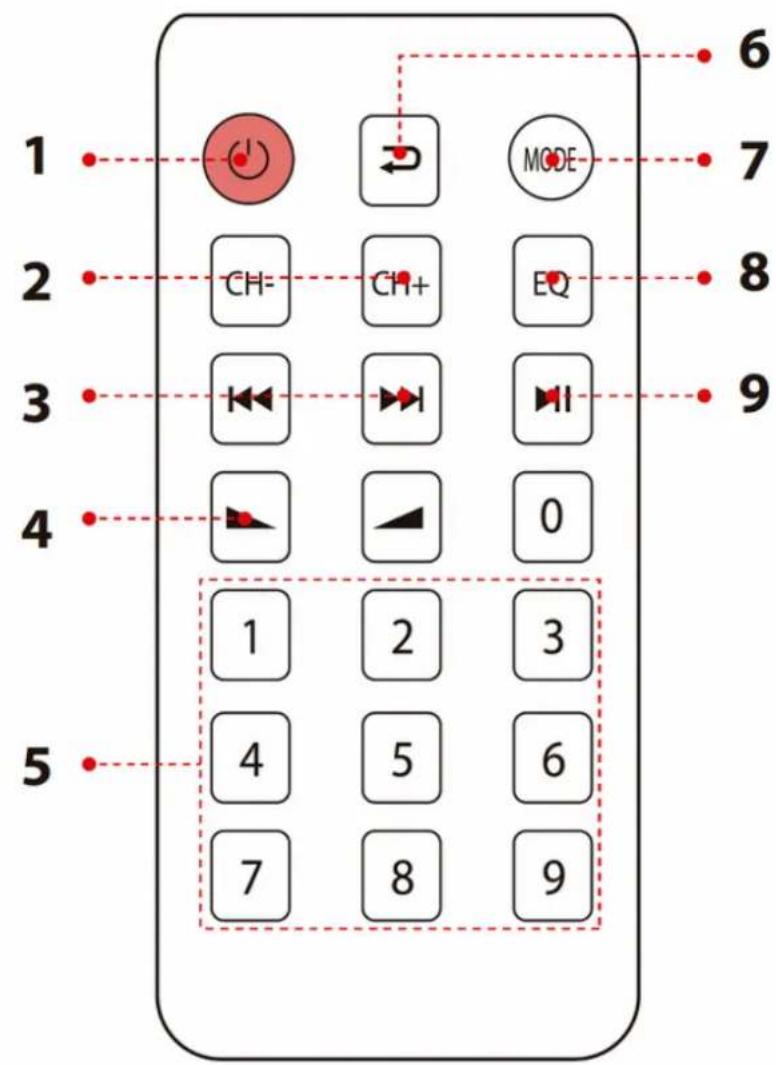

FUNZIONI DEL TELECOMANDO DEL LETTORE MP3

Premere questo pulsante per accendere (ON) o spegnere (OFF) l'MP3.1.

In modalità FM, premere questi due pulsanti per selezionare il canale precedente o quello successivo.2.

1. Premere questi due pulsanti per selezionare la traccia precedente o la successiva in modalità USB, SD o Wireless BT.

Alzare o abbassare il volume.4.

1. Premere i numeri per selezionare direttamente le tracce. L'unità impiega 1-2 secondi per rispondere in modalità USB o SD.

Premere questo pulsante per attivare la modalità di ripetizione.6.

1. Premere questo pulsante per selezionare la modalità di riproduzione, come ad esempio USB/SD/FM/WIRELESS BT.

2. Funzione EQ: premere per selezionare una modalità di equalizzazione preimpostata e opportunamente progettata.

Funzione di riproduzione e pausa per l'MP3.9.

1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9

CARATTERISTICHE:

• Sistema di amplificazione compatto e potente
• Ricevitore BT per permettere lo streaming audio wireless
• Ingresso audio RCA (L/R)
• Riproduzione tramite USB/SD/FM
• Collega e trasmetti audio da dispositivi esterni
• Terminale di connessione per gli altoparlanti L/R con morsetti a molla (Push-Type)
• Manopole ruotabili per la regolazione sul pannello frontale
• Interruttore di accensione/spegnimento (ON/OFF)
• Display LED luminoso
• Regolazione configurabile di alti, bassi e volume
• Display LED
• Con antenna BT wireless per migliorare la distanza BT
• Con antenna FM per migliorare la sensibilità FM
• Ingresso microfono

CONTENUTO DELLA SCATOLA:

• Sistema di amplificazione stereo
• Telecomando
• Antenna FM

CONNESSIONE WIRELESS BT:

• Connessione semplice e immediata
• Funziona con tutti i dispositivi più recenti
• (smartphone, Tablet, Laptop, computer, ecc.)
• Nome della rete Wireless BT: 'PyleUSA'
  • Versione Wireless BT: 5.0
  • Portata Wireless: oltre 12 metri.

• Alimentazione: 100W x 2 Max
  • 10% RMS a 8-Ohm Impedenza: 8W x 2
  • Rapporto segnale/rumore: 75dB
• Risposta in frequenza: da 20Hz a 20kHz
  • Sensibilità d'ingresso: 200mV
  • Distorsione Armonica Totale (T.H.D.): 0,1%
  • Rapporto segnale/rumore: 75dB
  • Lunghezza del cavo di alimentazione: 1,5 metri

- Regolazione tono: bassi e alti: +/-10dB (100Hz/10kHz)

- Fusibile di alimentazione: 1 A, 250V a rapida azione (5 x 20 mm)

• Telecomando a batteria, richiede (1) pila a bottone CR-2025, inclusa nella confezione

- Dimensioni (lunghezza x altezza x profondità): 17,8 x 15,7 x 6,1 cm

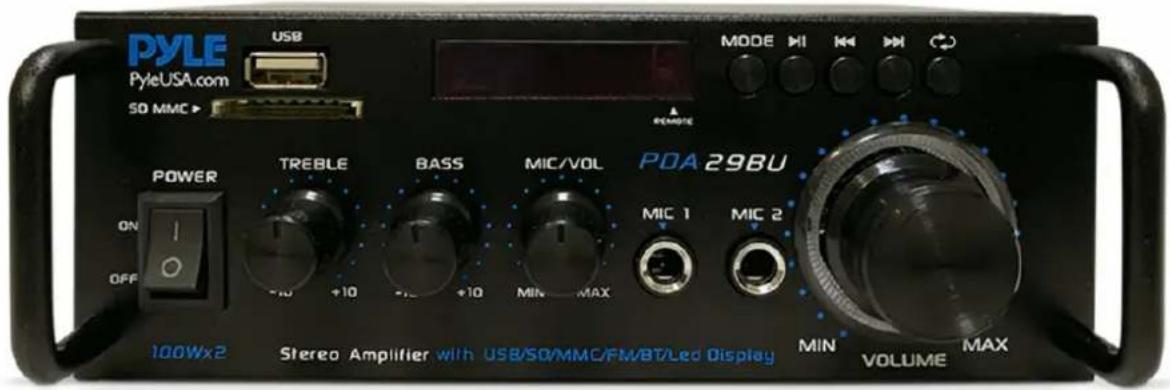

PYLE PyleUSA.com 50 MMC USB MODE >I ←→ → POWER TREBLE BASS MIC/VOL PDA 29BU ON OFF -10 +10 -10 +10 MIN MAX MIC 1 MIC 2 MIN VOLUME MAX 100Wx2 Stereo Amplifier with USB/SO/MMC/FM/BT/Led Display

Questo prodotto può esporre a una sostanza chimica o a un gruppo di sostanze chimiche, che può includere il "carbonato di nichel" che, nello stato della California, è noto per causare cancro, difetti di nascita o altri danni riproduttivi.

ATTENZIONE: Per ulteriori informazioni, visitare il sito https://www.p65warnings.ca.gov/.

PYLE

PyleUSA.com

Questo dispositivo è stato testato e risulta conforme ai limiti stabiliti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle normative FCC. Questi limiti sono ideati per fornire una protezione ragionevole contro interferenze dannose nell'ambito delle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio.

Tuttavia, non c'è alcuna garanzia che le interferenze non si possano verificarsi in una specifica installazione. Se questo dispositivo causasse interferenze alla ricezione radio o televisiva, cosa che può essere determinata spegnendo e riaccendendo il dispositivo, si incoraggia l'utente a cercare di risolvere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o spostare l'antenna di ricezione.
- Aumentare la distanza tra il dispositivo e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso rispetto a quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per avere assistenza.

Modifiche o alterazioni non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorizzazione dell'utente ad utilizzare l'attrezzatura.

Siamo qui per aiutarvi!

Telefono: 1.718.535.1800

PyleUSA.com/ContactUs

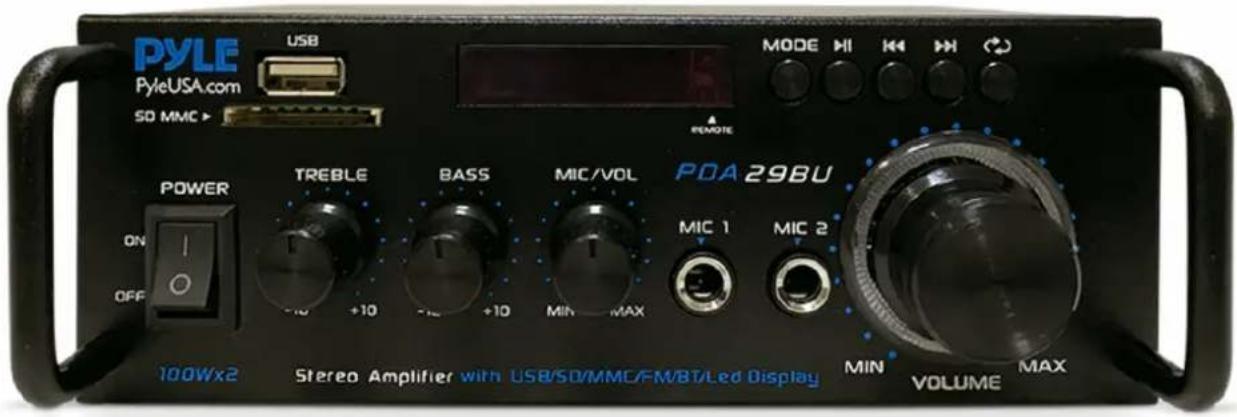

PYLE PyleUSA.com SD MMC USB MODE HI K← H→ REMOTE POWER TREBLE BASS MIC/VOL PDA 29BU ON OFF +10 +10 -10 +10 MIN MAX MIC 1 MIC 2 MIN VOLUME MAX 100Wx2 Stereo Amplifier with USB/SD/MMC/FM/BT/Led Display

PDA29BUEU - PDA29BUUK
