PDA29BU - Empfänger Pyle - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Bluetooth-Stereo-Verstärkerempfänger
Marke	Pyle
Modell	PDA29BU
Abmessungen (B x H x T)	7 x 6.2 x 2.4 Zoll
Leistung	100 W x 2 max, 8 W x 2 RMS bei 8 Ohm
Bluetooth-Version	5.0
Bluetooth-Reichweite	40+ Fuß
Audio-Eingänge	RCA (L/R), USB, SD/MMC, FM, Mikrofon (2x)
Audio-Ausgänge	Lautsprecherklemmen L/R
Signal-Rausch-Verhältnis	75 dB
Frequenzgang	20 Hz - 20 kHz
Klirrfaktor (THD)	0.1%
Klangregelung	Höhen und Tiefen: +/-10 dB (100 Hz / 10 kHz)
Display	LED
Fernbedienung	Inklusive, Batterie CR-2025
Antennen	Bluetooth und FM
Hauptfunktionen	Bluetooth-Streaming, USB/SD-Player, FM-Radio, Stereo-Verstärker, Mikrofon-Eingang
Wartung und Reinigung	Gerät vom Netz trennen, mit einem trockenen Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Bei Gewitter vom Netz trennen. Reparaturen einem qualifizierten Techniker überlassen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an einen autorisierten Fachmann.

Häufig gestellte Fragen - PDA29BU Pyle

Wie verbinde ich mein Smartphone über Bluetooth?

Drücken Sie die MODE-Taste, bis der Bluetooth-Modus ausgewählt ist. Das Display zeigt ein blinkendes blaues Licht. Aktivieren Sie auf Ihrem Smartphone Bluetooth und suchen Sie nach Geräten. Wählen Sie "PYLEUSA" oder "BT". Sobald die Verbindung hergestellt ist, hört das blaue Licht auf zu blinken und ein Piepton ertönt. Sie können dann Ihre Musik streamen.

Wie benutze ich das FM-Radio?

Drücken Sie MODE, um in den FM-Modus zu wechseln. Das Display zeigt die Frequenz an. Entfalten Sie die FM-Antenne für einen besseren Empfang. Drücken Sie die Play/Pause-Taste (▶II), um einen automatischen Sendersuchlauf zu starten. Verwenden Sie die Tasten ◀◀ und ▶▶, um zwischen den gespeicherten Sendern zu navigieren.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Stellen Sie sicher, dass das Gerät eingeschaltet ist und die Lautstärke nicht auf Minimum steht. Überprüfen Sie, ob die Lautsprecher korrekt an die L/R-Anschlüsse angeschlossen sind. Überprüfen Sie die ausgewählte Quelle (Bluetooth, USB usw.). Wenn das Problem weiterhin besteht, trennen Sie das Gerät für einige Minuten vom Netz und schließen Sie es wieder an.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals flüssige Reinigungsmittel, Aerosole oder Lösungsmittel. Vermeiden Sie, dass Feuchtigkeit in die Lüftungsöffnungen eindringt.

Kann ich einen USB-Stick zum Abspielen von Musik verwenden?

Ja, schließen Sie einen USB-Stick an den USB-Anschluss an. Drücken Sie MODE, um den USB-Modus auszuwählen. Das Gerät spielt automatisch kompatible Audiodateien ab. Beachten Sie, dass der USB-Anschluss nur für USB-Sticks ausgelegt ist, nicht für MP3-Player oder Computer.

Wie stelle ich Höhen und Tiefen ein?

Verwenden Sie die Drehregler TREBLE (Höhen) und BASS (Tiefen) auf der Vorderseite. Drehen Sie nach rechts, um zu erhöhen, nach links, um zu verringern. Der Einstellbereich beträgt +/-10 dB bei 100 Hz für die Tiefen und 10 kHz für die Höhen.

Was sind die wichtigen Sicherheitsvorkehrungen?

Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Blockieren Sie nicht die Lüftungsöffnungen. Trennen Sie das Gerät bei Gewitter oder längerem Nichtgebrauch vom Netz. Überlassen Sie Reparaturen einem qualifizierten Techniker. Vermeiden Sie es, schwere Gegenstände auf das Gerät zu stellen.

Was tun bei einer Fehlfunktion?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob Rauch oder Geruch austritt, ob Flüssigkeit eingedrungen ist oder das Netzkabel beschädigt ist. In diesen Fällen verwenden Sie das Gerät nicht weiter und wenden Sie sich an einen qualifizierten Fachmann.

Wie benutze ich die Fernbedienung?

Legen Sie die mitgelieferte CR-2025-Batterie in das Fach ein. Die Tasten ermöglichen das Ein- und Ausschalten, die Lautstärkeregelung, die Titelauswahl (vorheriger/nächster), die Modusauswahl (USB/SD/FM/BT) und das Aktivieren des Equalizers (EQ). Die Fernbedienung funktioniert in einer angemessenen Entfernung.

Wie hoch ist die Leistung des Verstärkers?

Der Verstärker liefert eine maximale Leistung von 100 W x 2 (Stereo). Unter normalen Bedingungen beträgt die RMS-Leistung 8 W x 2 bei einer Impedanz von 8 Ohm. Die harmonische Gesamtverzerrung (THD) beträgt weniger als 0,1%.

BEDIENUNGSANLEITUNG PDA29BU Pyle

SPECIFICHE TECNICHE:

Drahtloser Bluetooth-Stereo-Verstärker

Kompakter Audio-Übertragungsverstärker der Blue-Serie mit RCA- und Lautsprecherbuchsen

BENUTZERHANDBUCH

WARNUNG!

VORSICHT: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG DIESES GERÄTS NICHT ENTFERNEN. INNEN BEFINDEN SICH KEINE VOM BENUTZER WARTBAREN TEILE. WENDEN SIE SICH FÜR ALLE WARTUNGSARBEITEN AN EINEN QUALIFIZIERTEN TECHNIKER.

Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von "GEFÄHRLICHER" Spannung innerhalb des Gerätegehäuses hinweisen, die so hoch sein kann, dass sie ein Risiko eines elektrischen Schlags für Menschen darstellt. Benutzer sollten besondere Vorsicht walten lassen, wenn dieses Symbol in dieser Bedienungsanleitung erscheint, und alle angegebenen Vorsichtsmaßnahmen befolgen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanweisungen (Service) in diesem Handbuch hinweisen.

Lesen Sie diese Anweisungen gründlich durch, bevor Sie dieses Produkt verwenden.1.

Bewahren Sie diese Anweisungen zur späteren Bezugnahme auf.2.

Beachten Sie alle Warnungen.3.

Befolgen Sie alle Anweisungen.4.

1. WARNUNG: Um Feuer oder elektrischen Schlag zu vermeiden, setzen Sie dieses Gerät keinem Regen oder Feuchtigkeit aus. Lagern oder betreiben Sie dieses Produkt nicht in der Nähe von Flüssigkeiten.
   Reinigen Sie nur mit einem trockenen Tuch.6.
2. Lagern oder betreiben Sie dieses Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Ofen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
3. Umgehen Sie nicht den Sicherheitszweck des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker hat zwei Klingen, wobei eine breiter als die andere ist. Ein geerdeter Stecker hat zwei Klingen und einen runden Erdungsstift. Die breite Klinge oder der dritte Stift dient Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, konsultieren Sie einen Elektriker zum Austausch der veralteten Steckdose.
4. Schützen Sie alle Kabel, die mit diesem Gerät verbunden sind, vor dem Betreten oder Einklemmen, insbesondere Stecker und die Stellen, an denen sie aus dem Gerät austreten. Beim Entfernen des Kabels aus der Steckdose, ziehen Sie am Stecker und nicht am Kabel.
5. Ziehen Sie den Stecker des Geräts bei Gewittern oder wenn es für längere Zeit nicht benutzt wird.
6. Achten Sie beim Verkabeln dieses Geräts und aller anderen in Verbindung mit diesem Gerät verwendeten Geräte darauf, dass alle Ihre Geräte AUSGESCHALTET sind.
7. Schalten Sie nach Abschluss der Installation und Verkabelung all Ihre Geräte mit heruntergedrehter Lautstärke und Pegelregler ein. Erhöhen Sie die Lautstärke oder die Pegelregler langsam auf ihre richtigen Positionen, nachdem alle Geräte eingeschaltet sind.

8. Wenn Sie dieses Gerät erden, stellen Sie sicher, dass dies korrekt erfolgt, um die integrierte Erdung in diesem Gerät nicht zu umgehen.

9. Vor der Platzierung, Installation, Montage oder Aufhängung eines Produkts sollten alle Hardware, Aufhängungen, Gehäuse, Wandler, Halterungen und zugehörige Ausrüstungen auf Schäden überprüft werden. Jedes fehlende, korrodierte, deformierte oder nicht belastungsgerechte Bauteil könnte die Festigkeit der Installation, Platzierung oder Anordnung erheblich mindern. Ein solcher Zustand reduziert die Sicherheit der Installation erheblich und sollte sofort behoben werden. Verwenden Sie nur Hardware, die für die Belastungsbedingungen der Installation und mögliche kurzfristige, unerwartete Überlastungen ausgelegt ist. Überschreiten Sie niemals die Belastungsgrenze der Hardware oder Ausrüstung.

10. Konsultieren Sie einen lizenzierten, professionellen Ingenieur bezüglich der physischen Installation der Ausrüstung. Stellen Sie sicher, dass alle lokalen, staatlichen und nationalen Vorschriften bezüglich der Sicherheit und des Betriebs der Ausrüstung verstanden und eingehalten werden.

11. Überlassen Sie alle Wartungsarbeiten qualifiziertem Fachpersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wie z.B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder heruntergefallen ist.

WICHTIGE SICHERHEITSANWEISUNGEN

Um Feuer oder einen elektrischen Schlag zu vermeiden, schalten Sie das Gerät aus und nehmen Sie es NICHT sofort in Betrieb, wenn eine der folgenden Anomalien auftritt:

• Wenn Rauch oder ein seltsamer Geruch aus dem Gerät kommt.
• Wenn Wasser oder ein Metallgegenstand in das Gerät gelangt.
• Wenn das Gerät fallen gelassen oder beschädigt wurde.
• Wenn das Netzkabel oder der Stecker beschädigt ist.
• Wenn das Gerät nicht richtig funktioniert (aus den Lautsprechern kommt kein Ton).
• Lassen Sie keine metallischen oder brennbaren Gegenstände in den Lüftungsschacht fallen.
• Während eines Gewitters oder wenn das Gerät längere Zeit nicht benutzt wird.

• Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit oder Gegenstände in das Gerät eingedrungen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn es nicht normal funktioniert oder wenn es fallen gelassen wurde.

• Ziehen Sie beim Abziehen des Netzkabels nicht am Kabel selbst, sondern am Stecker.

• Installieren Sie das Gerät nicht in geschlossenen oder vertieften Räumen. Stellen Sie das Gerät nur in einem gut belüfteten und offenen Bereich auf. Blockieren Sie nicht die Belüftung, indem Sie die Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abdecken.
• Setzen Sie das Gerät nicht über einen längeren Zeitraum Nässe (Nebel, Dampf, Feuchtigkeit, Kondenswasser) oder übermäßiger Hitze (direkte Sonneneinstrahlung, Heizkörper) aus, um einen elektrischen Schlag zu vermeiden.

WENN DAS GERÄT IN GEBRAUCH IST

• Stellen Sie keine schweren Gegenstände auf das Gerät, da es sonst herunterfallen oder zerbrechen kann, was zu Verletzungen und/oder Sachschäden führen kann. Darüber hinaus kann der Gegenstand herunterfallen und Verletzungen und/oder Schäden verursachen.
• Wenn das Gerät gereinigt werden soll oder für längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose.

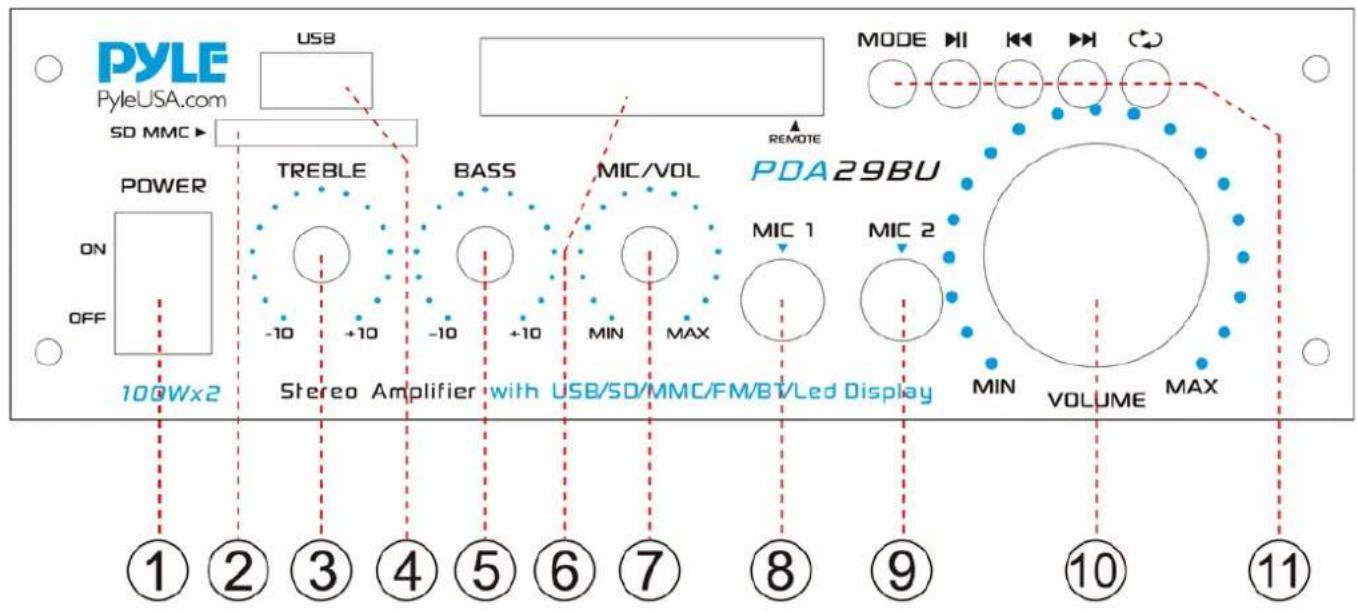

BESCHREIBUNG DER FUNKTIONEN AUF DER VORDER- UND RÜCKSEITE

PYLE PyleUSA.com USB SD MMC POWER ON OFF 100Wx2 TREBLE BASS MIC/VOL REMOTE PDA29BU -10 +10 -10 +10 MIN MAX MIC 1 MIC 2 Stereo Amplifier with USB/SD/MMC/FM/BT/Led Display MIN VOLUME MAX ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE MAIN SPEAKER 4-16Ω AUDIO INPUT R L WWW.PYLEUSA.COM OUTPUT 4-16Ω OUTPUT 4-16Ω R L POWER BATTERY DC 12V/5A BT/FM ANT. POWER AC 115V/60Hz ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑭ ⑮ ⑯ ⑰ ⑱

AC 220V Netzschalter1.

SD-Kartenschlitz2.

Höheneinstellung3.

USB-Anschluss4.

Bass-Einstellung5.

Bildschirm mit Funktionsanzeige6.

Mikrofon-Lautstärkeregler7.

Mikrofoneingang 18.

Mikrofoneingang 29.

Lautstärkeregler10.

Mp3-Funktionstaste:11.

MODE: Umwandlung des Eingangssignals.

◀◀ : Auswahl des vorherigen Liedes

▶▶: Auswahl des nächsten Titels

▶II : Mp3 zum Abspielen oder Anhalten

Im FM-Modus drücken Sie auf, um automatisch nach einem Sender zu suchen.

: Einfache oder vollständige Wiederholung

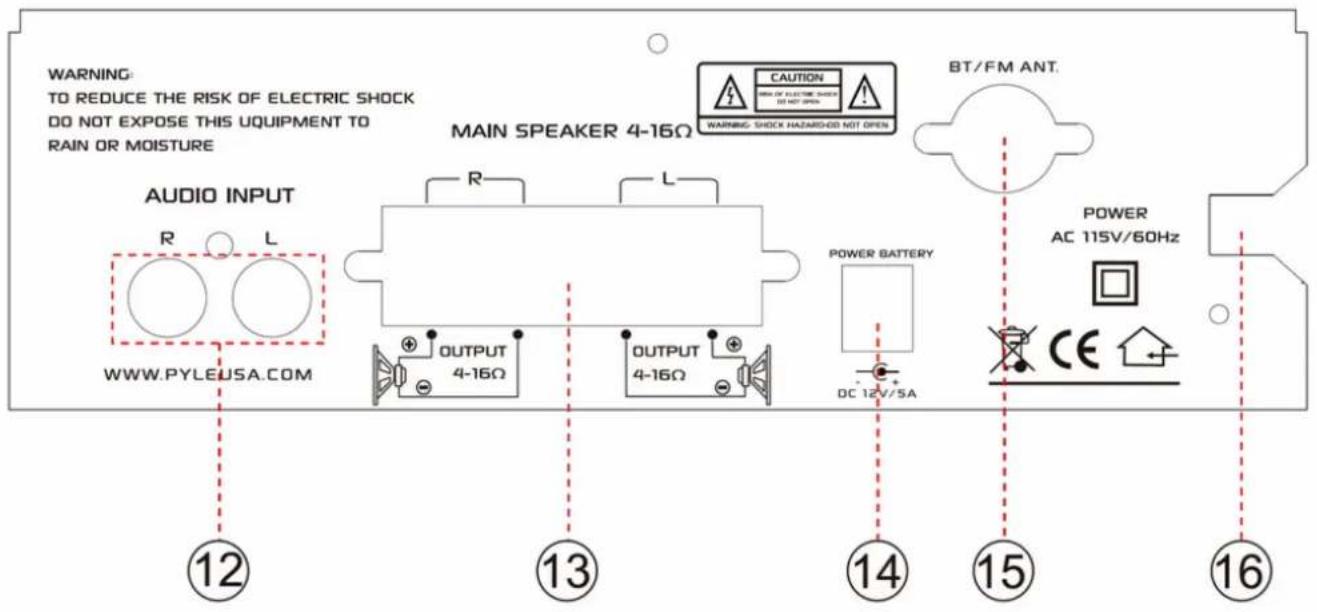

Audio-Eingangsschnittstelle12.

1. Linker und rechter Ausgang

2. DC 12V/5A Eingangsbuchse

Antenne für Bluetooth und FM15.

1. Netzkabel

BT DRAHTLOSE VERBINDUNG

A. Drücken Sie die MODE-Taste und wechseln Sie in den Wireless BT-Modus. Blaues Licht leuchtet auf dem Bildschirm.
B. Suchen Sie nach dem Wireless BT-Gerät und geben Sie den Bluetooth-Namen "PYLEUSA" oder "BT" ein.
C. Wählen Sie den Wireless-BT-Namen "PYLEUSA" oder "BT" und warten Sie, bis das Gerät gekoppelt ist.
D. Das Gerät gibt einen Ton aus, der bestätigt, dass die Geräte erfolgreich gekoppelt wurden, und das blaue Licht hört auf zu leuchten.
E. Nach der Kopplung können Sie Musik von Ihrem Wireless BT-Gerät abspielen. Sie können auch die Steuertasten am Gerät verwenden, um die Titel von Ihrem Wireless BT-Gerät auszuwählen.

FM RADIO CONTROL SCHRITTE

A. Drücken Sie die MODE -Taste und geben Sie das UKW-Radiomodell ein, die UKW-Frequenz erscheint auf dem Display.
B. Drehen Sie die UKW-Radioantenne und fahren Sie sie in ihre längste Position aus.
C. Drücken Sie die Play / Pause -Taste, um automatisch UKW-Radiosender von 87,5 MHz bis 108 MHz zu suchen und zu speichern.
D. Drücken Sie die Taste NEXT / PREV, um einen UKW-Sender auszuwählen.

ANMERKUNG:

Der USB-Eingang wird NUR für den Anschluss eines USB-Speichersticks verwendet.

Wenn Sie einen MP3-Player oder einen Computer direkt an den USB-Eingang

anschließen, kann das Gerät keine Audiosignale von diesen Geräten wiedergeben.

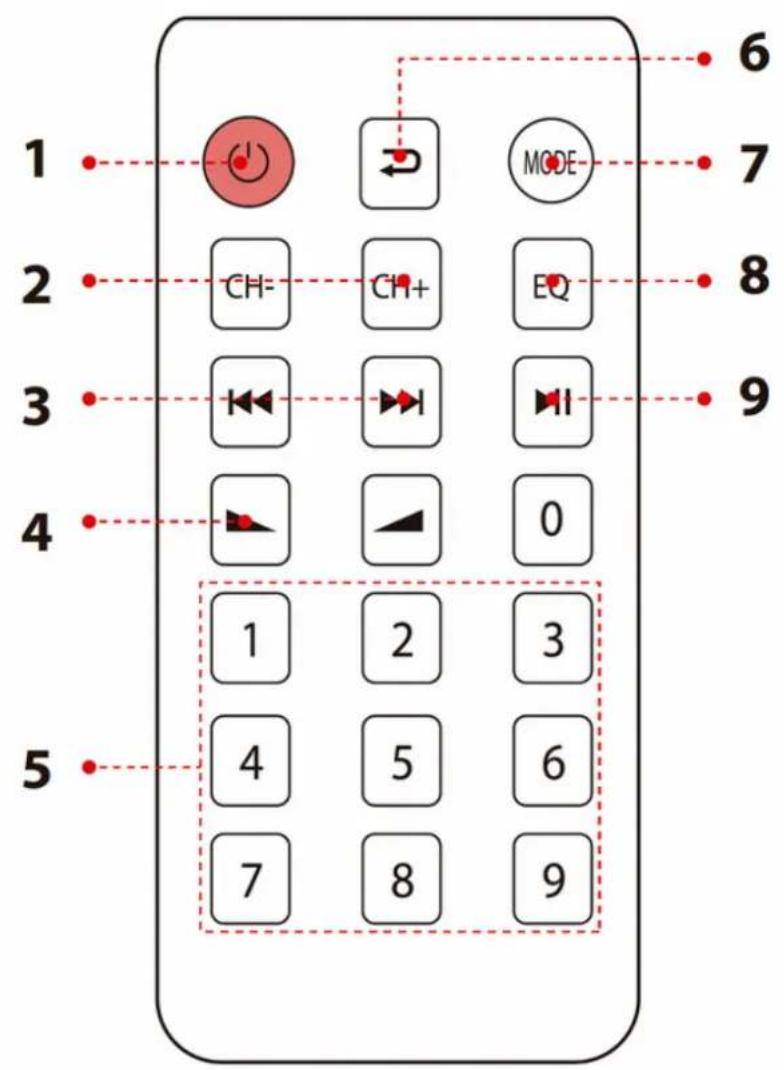

FUNKTIONEN DER FERNBEDIENUNG DES MP3-PLAYERS

Drücken Sie die Taste ON oder OFF MP31.

Drücken Sie im FM-Modus diese beiden Tasten, um den vorherigen oder nächsten Kanal auszuwählen.2.

1. Drücken Sie diese beiden Tasten, um den vorherigen oder nächsten Titel im USB-, SD- oder Bluetooth Wireless-Modus auszuwählen.

Lautstärke erhöhen oder verringern4.

1. Drücken Sie die Ziffern, um Titel direkt auszuwählen. Es dauert 1-2 Sekunden, bis das Gerät im USB- oder SD-Modus reagiert.

Drücken Sie diese Taste, um den Modus zu wiederholen.6.

Drücken Sie diese Taste, um einen Wiedergabemodus wie USB/SD/FM/BLUETOOTH auszuwählen.7.

EQ-Funktion: Wählen Sie einen voreingestellten Modus für einen praktischen Equalizer.8.

Wiedergabe- und Pausenfunktion für MP3-Dateien.9.

1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9

EIGENSCHAFTEN:

• Kompakter und leistungsstarker Mini-Verstärker
• Bluetooth-Empfänger für kabellose Audioübertragung
  • RCA-Audioeingang (L/R)
  • USB/SD/FM-Wiedergabe
• Anschließen und Streamen von Audio von externen Geräten
  • L/R-Lautsprecheranschlüsse mit Druckknopf
• Knöpfe auf der Vorderseite
• Ein/Aus-Schalter
  • LED-Anzeige
• Konfigurierbare Höhen-, Bass- und Lautstärkeregler
• LED-Anzeige
• Mit drahtloser Bluetooth-Antenne für erhöhte Bluetooth-Reichweite
• Mit FM-Antenne für verbesserte FM-Empfindlichkeit
• MIC-Eingang

INHALT DER SCHACHTEL:

• Stereo-Verstärkersystem
• Fernsteuerung
• FM-Antenne

KABELLOSE BLUETOOTH-KONNEKTIVITÄT:

• Einfaches und müheloses Koppeln
• Funktioniert mit allen aktuellen Geräten (Smartphones, Tablets, Laptops, Computer usw.).
• Name des drahtlosen Bluetooth-Netzwerks: "PyleUSA".
• Drahtlose Bluetooth-Version: 5.0
  • Drahtlose Reichweite: 40' + ft.

TECHNISCHE DATEN:

• Stromversorgung: 100WX2 Max
• 10% RMS bei einer Impedanz von 8 Ohm: 8WX2
• Signal-Rausch-Verhältnis: 75dB
• Frequenzgang: 20Hz - 20kHz
• Eingangsempfindlichkeit: 200mV
• T.H.D.: 0.1%.
• Signal-Rausch-Verhältnis: 75dB
• Länge des Netzkabels: 4,9' ft.
- Bass- und Höhenanpassung: +/-10 dB (100 Hz/10 kHz).
- Sicherung des Netzteils: 1 A, 250 V flink (5 x 20 mm)
- Batterie-Fernbedienung, erfordert (1) CR-2025 Knopfzelle, mitgeliefert
- Abmessungen (B x H x T): 7" x 6,2" x 2,4" Zoll

PYLE PyleUSA.com 50 MMC USB MODE > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > < img src="box123c16587400000000000000000000000000000000000000000000000000000000000000 POWER TREBLE BASS MIC/VOL PDA 29BU ON OFF -10 +10 -10 +10 MIN MAX MIC 1 MIC 2 MIN VOLUME MAX 100Wx2 Stereo Amplifier with USB/SO/MMC/FM/BT/Led Display

WARNUNG:

Dieses Produkt kann Sie Chemikalien aussetzen, zu denen möglicherweise „Nickelkarbonat“ gehört, von dem bekannt ist, dass es im US-Bundesstaat Kalifornien Krebs, Geburtsfehler oder andere reproduktive Schäden verursachen kann. Weitere Informationen finden Sie unter https://www.p65warnings.ca.gov/.

PYLE

PyleUSA.com

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen.

Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Anschluss des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die des Empfängers.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer das Recht zur Verwendung des Geräts verliert.

Fragen oder Kommentare

Wir sind hier, um Ihnen zu helfen!

Telefon: [phone]

PyleUSA.com/ContactUs

PYLE PyleUSA.com SD MMC > USB MODE HI K← H→ REMOTE POWER TREBLE BASS MIC/VOL PDA 29BU ON OFF +10 +10 -10 +10 MIN MAX MIC 1 MIC 2 MIN VOLUME MAX 100Wx2 Stereo Amplifier with USB/SD/MMC/FM/BT/Led Display

PDA29BUEU - PDA29BUUK
