Produkttyp	4-Kanal Marine-Verstärker
Modell	PLMRMP4A
Marke	Pyle
Maximale Ausgangsleistung	1200 Watt MAX
RMS-Leistung (4 Ohm)	4 x 150 Watt
RMS-Leistung (2 Ohm)	4 x 300 Watt
THD (Total Harmonic Distortion)	0,1 %
Signal-Rauschabstand (S/N)	> 95 dB
Kanaltrennung	> 65 dB
Frequenzgang	10 Hz - 40 kHz
Schutzschaltung	Power Protection, Anti-Thump, Soft Turn On/Off
Schutzart	IP-65 (wasserfest, marinegeeignet)
Stromversorgung	DC 12 V
Sicherung	10 A
Abmessungen (L x B x H)	15,7 cm x 8,9 cm x 5,3 cm (6,2" x 3,5" x 2,1")
Gewicht	ca. 1,04 kg (2,29 lbs)
Lieferumfang	Verstärker, wasserdichter 3,5mm-auf-RCA-Adapter, Aux-Kabel (3,5 mm)
Eingangsimpedanz	4-8 Ohm (Lautsprecher)
Elektronische Frequenzweiche	Ja (Crossover-Netzwerk)
Installationshinweis	Nur durch Fachpersonal, Batterie vorher abklemmen
Reinigung	Mit feuchtem Tuch abwischen, keine aggressiven Reiniger

Häufig gestellte Fragen - PLMRMP4A Pyle

Wie schließe ich den Verstärker an die Batterie an?

Schließen Sie den roten Draht an die Batterie Pluspol (12V), den schwarzen Draht an Masse (Fahrzeugmasse) und den blauen Draht an das Remote-Signal (Zündung oder Head-Unit). Vor Arbeiten an der Verkabelung die Batterie abklemmen. Siehe Handbuch für detaillierte Anschlusspläne.

Welche Lautsprecher kann ich anschließen?

Der Verstärker ist für Lautsprecher mit einer Impedanz von 4-8 Ohm ausgelegt. Pro Kanal können Sie einen Lautsprecher anschließen. Bei 2 Ohm Impedanz liefert der Verstärker bis zu 300 Watt RMS pro Kanal, achten Sie auf die Belastbarkeit Ihrer Lautsprecher.

Was bedeutet die IP-65 Schutzklasse?

IP-65 bedeutet, dass das Gerät staubdicht und gegen Spritzwasser geschützt ist. Es ist für den Einsatz in feuchten Umgebungen wie Booten geeignet, jedoch nicht für dauerhafte Unterwasseranwendung. Schützen Sie den Verstärker dennoch vor direkter Wassereinwirkung.

Wie wechsle ich die Sicherung?

Verwenden Sie ausschließlich eine Sicherung vom Typ 10A mit gleicher Bauform. Ziehen Sie vor dem Wechseln den Verstärker von der Stromversorgung. Ein falscher Sicherungstyp kann zu Schäden führen. Ersatzsicherungen sind im Fachhandel erhältlich.

Kann ich den Verstärker an ein 24V-System anschließen?

Nein, der Verstärker ist nur für 12V Gleichspannung ausgelegt. Ein Anschluss an 24V kann das Gerät zerstören und die Garantie erlöschen lassen. Verwenden Sie gegebenenfalls einen Spannungswandler.

Wie schließe ich eine Audioquelle an?

Nutzen Sie den mitgelieferten wasserdichten 3,5mm-auf-RCA-Adapter. Stecken Sie den 3,5mm-Stecker in Ihr Mobilgerät oder MP3-Player und die RCA-Stecker in den AUX-Eingang des Verstärkers. Der Verstärker verfügt über einen AUX-IN Anschluss.

Warum schaltet sich der Verstärker nicht ein?

Prüfen Sie folgendes: (1) Ist die Batteriespannung (12V) an den roten Draht angeschlossen? (2) Ist die Masseverbindung (schwarz) korrekt? (3) Liegt eine Remote-Spannung (blauer Draht) an? (4) Ist die Sicherung intakt? (5) Leuchtet die Betriebs-LED? Bei Problemen wenden Sie sich an den Kundendienst.

Was ist Anti-Thump und Soft Turn On/Off?

Anti-Thump ist eine Schutzschaltung, die laute Ein- und Ausschaltgeräusche (Thumps) unterdrückt. Soft Turn On/Off sorgt für ein sanftes Ein- und Ausschalten, um Lautsprecher und Gehör zu schonen. Beides ist im Verstärker integriert.

Wie reinige ich den Verstärker?

Reinigen Sie das Gehäuse mit einem leicht feuchten, weichen Tuch. Vermeiden Sie aggressive Reinigungsmittel, Scheuermittel oder direkte Wasserstrahlen. Achten Sie darauf, dass keine Flüssigkeit in die Öffnungen eindringt. Bei starker Verschmutzung können Sie etwas mildes Reinigungsmittel verwenden.

Gibt es eine Garantie auf den Verstärker?

Ja, Pyle gewährt eine Herstellergarantie. Die genauen Garantiebedingungen finden Sie auf der Website PyleUSA.com oder in der mitgelieferten Dokumentation. Bewahren Sie den Kaufbeleg auf. Für Garantieansprüche kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG PLMRMP4A Pyle

PYLE

PyleUSA.com

PLMRMP4A

4 CHANNEL Waterproof Rated Marine Amplifier Kit, Marine Grade Amp, AUX/RCA Audio Input

Two PYLE powertrain batteries connected with black cables, no visible text or symbols on the devices themselves.

PLMRMP2A

2 CHANNEL Waterproof Rated Marine Amplifier Kit, Marine Grade Amp, AUX/RCA Audio Input

USER'S MANUAL

PLMRMP2A

PRODUCT DESCRIPTION

Get high quality audio amplification on your boat or other marine vehicle with the Pyle PLMRMP2A. It includes a marine-ready, two-channel power amplifier pushing up to 600 watts, a waterproof stereo 3.5mm-to-RCA adaptor for plugging in virtually any audio source, including your iPod or other MP3 player.

The amp is equipped with an electronic crossover network, plus power protection circuitry and anti-thump turn-on to keep your equipment secure.

FEATURES:

• Power Output: 600 Watt MAX
- 2 x 150 Watts RMS @ 4 Ohm
• 2 x 300 Watts MAX @ 4 Ohm
- 2 x 300 Watts RMS @ 2 Ohm
- Anti-Thump Turn-On
- Soft Turn On / Off
• Power Protection Circuitry
• Marine Grade IP-65 Rating
• T.H.D: 0.1%
• S/N Ratio : > 95 dB
• Channel Separation : > 65 dB
• Frequency Response : 10 - 40kHz
- Fuse: 10A
- Power: DC 12V
- Amp Dimensions (L x W x H): 5.3" x 3.5" x 2.1"
• Weight: 1.94 lbs.

PLMRMP4A

PRODUCT DESCRIPTION

Get high quality audio amplification on your boat or other marine vehicle with the Pyle PLMRMP4A. It includes a marine-ready, four-channel power amplifier pushing up to 1200 watts, a waterproof stereo 3.5mm-to-RCA adaptor for plugging in virtually any audio source, including your iPod or other MP3 player.

An electronic crossover network, plus power protection circuitry and anti-thump turn-on to keep your equipment secure.

FEATURES:

• Power Output: 1200 Watt MAX
• 4 x 150 Watts RMS @ 4 Ohm
• 4 x 300 Watts MAX @ 4 Ohm
• 4 x 300 Watts RMS @ 2 Ohm
- Anti-Thump Turn-On
- Soft Turn On / Off
• Power Protection Circuitry
• Marine Grade IP-65 Rating
• T.H.D: 0.1%
• S/N Ratio : > 95 dB
• Channel Separation : > 65 dB
• Frequency Response : 10 - 40kHz
- Fuse: 10A
• Power: DC 12V
- Amp Dimensions (L x W x H): 6.2" x 3.5" x 2.1"
• Weight: 2.29 lbs.

WHAT IS INCLUDED?

When first unpacking your new amplified marine speaker system, Please check first that the package contains all of the items below. If something is missing, contact the store where you purchased the product.

PLMRMP2A

One Piece 2 Channel Waterproof Marine Power Amplifier One Piece iPod / MP3 Waterproof 3.5mm Stereo to RCA Adaptor Aux (3.5mm) Audio Cable

PLMRMP4A

One Piece 4 Channel Waterproof Marine Power Amplifier One Piece iPod / MP3 Waterproof 3.5mm Stereo to RCA Adaptor Aux (3.5mm) Audio Cable

Installation Precautions

Before you drill or cut any holes, investigate your vessel's layout very carefully. Take special care when you work near the gas tank, fuel lines, hydraulic lines and electrical wiring.

Never operate the amplifier when it is unmounted. Attach all audio system components securely within the amplifier to prevent damage, especially in an accident.

Do not mount this amplifier so that wire connections are unprotected. in a pinched condition, in contact with any metal surfaces in your marine vessel, or likely to be damaged by nearby objects.

Before making or breaking power connections in your system, disconnect the marine vessel battey.

Confirm that your hear unit or other equipment is turned off while connecting the input jacks and speaker terminals.

If you need to replace the power fuse, replace it only with a fuse identical to that supplied with the amplifier, Using a fuse of a different type or rating may result in damage to your audio system or your amplifier which is not covered by the manufacturer's warranty.

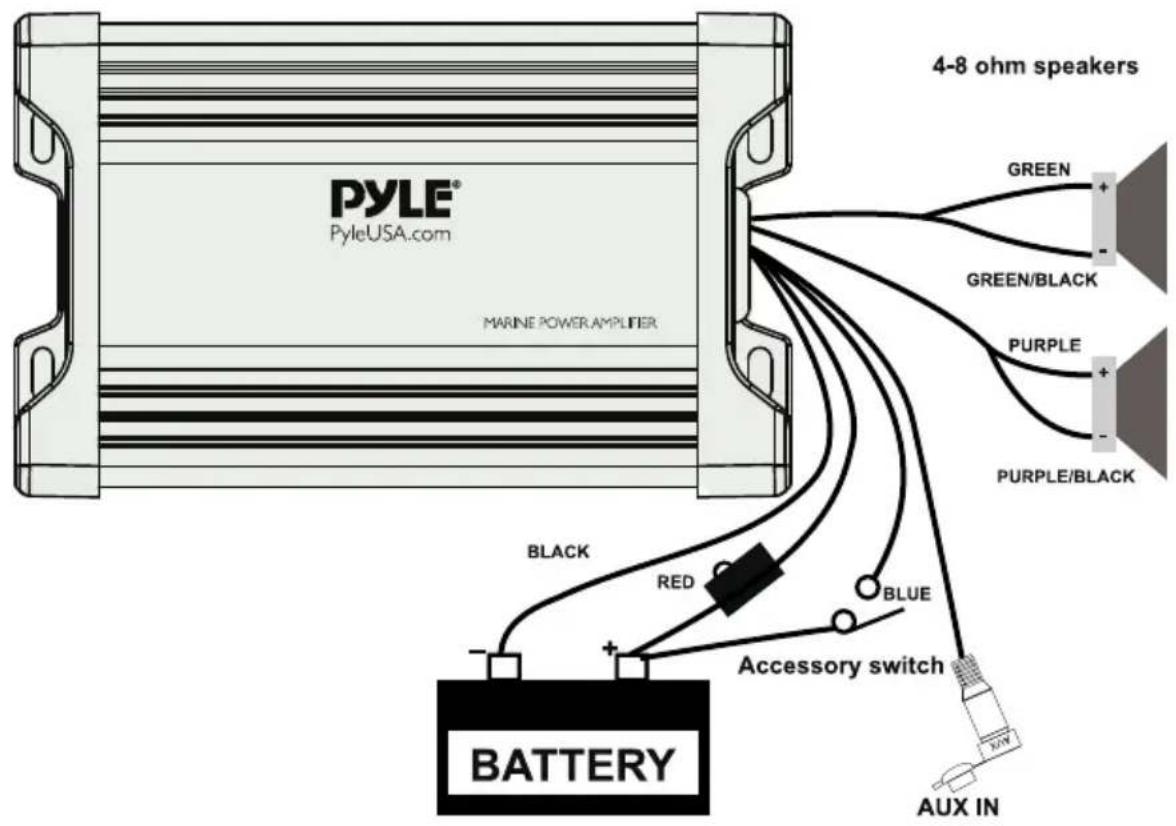

POWER AND SPEAKER WIRING

PLMRMP2A

WIRE COLOR

• Red
• Black
• Blue
• Green
• Green/Black
• Purple
• Purple/Black

DESCRIPTION

• Battery (+), 12dc
• Battery (-), Ground
• Remote Turn On, 12vdc = ON
• CH1 (+)
  • CH1 (-)
• CH2 (+)
• CH2 (-)

POWER AND SPEAKER WIRING

PLMRMP4A

WIRE COLOR

• Red
- Black
- Blue
- White
- White/Black
- Gray
- Gray/Black
- Green
- Green/Black
- Purple
- Purple/Black

DESCRIPTION

• Battery (+), 12dc
• Battery (-), Ground
• Remote Turn On, 12vdc = ON
• CH1 (+)
  • CH1 (-)
• CH2 (+)
• CH2 (-)
• CH3 (+)
• CH3 (-)
• CH4 (+)
• CH4 (-)
