PTA66BT - Ricevitore Pyle - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore stereo da scrivania a 6 canali
Marca	Pyle
Modello	PTA66BT
Potenza di uscita	600 watt MAX
Numero di canali	6 canali
Impedenza degli altoparlanti	4-8 Ohm
Risposta in frequenza	20 Hz - 20 kHz
Rapporto segnale/rumore	>81 dB
THD	< 0.3%
Radio FM	Sì, con 30 preimpostazioni
Bluetooth	Versione 4.0, portata fino a 12 m (40 piedi)
Nome della rete Bluetooth	PYLEUSA
Lettore USB	Sì, compatibilità fino a 32 GB
Lettore SD	Sì, compatibilità fino a 32 GB
Formati audio supportati	MP3, WAV
Ingressi microfono	2 x jack 6,35 mm (1/4")
Ingresso ausiliario	Jack 3,5 mm
Ingressi audio RCA	1 paio (SX/DX)
Uscite altoparlanti	6 paia di morsetti
Uscita cuffie	Jack 6,35 mm con volume dedicato
Uscita line out / subwoofer	1 paio RCA (REC OUT + SUBWOOFER)
Alimentazione	120/240 V AC commutabile
Dimensioni (L x P x A)	43 x 25 x 9 cm
Accessori inclusi	Telecomando, antenna FM, pila a bottone CR2025

Domande frequenti - PTA66BT Pyle

Come collegare un dispositivo Bluetooth al PTA66BT ?

Premere il pulsante MODE per selezionare la modalità Bluetooth. Il display mostra 'BT senza fili'. Sul vostro dispositivo Bluetooth, cercare i dispositivi e selezionare 'PYLEUSA'. Una volta accoppiato, il ricevitore emette un bip.

Quali formati di file audio sono supportati tramite USB/SD ?

Il PTA66BT supporta i file MP3 e WAV su chiavetta USB e scheda SD (fino a 32 GB).

Posso usare un microfono con questo ricevitore ?

Sì, dispone di due ingressi micro da 1/4 di pollice (6,35 mm). Il pulsante TALK OVER su MIC 1 consente di abbassare automaticamente il volume della musica quando si parla.

Come accedere alla radio FM ?

Premere più volte il pulsante MODE fino a raggiungere la modalità FM. Usare i pulsanti PRECEDENTE/SUCCESSIVO per cambiare stazione o premere PLAY/PAUSA per una scansione automatica e la memorizzazione delle stazioni.

Qual è la potenza massima dell'amplificatore ?

La potenza massima è di 600 watt (potenza di picco). L'impedenza raccomandata degli altoparlanti è da 4 a 8 Ohm.

Come regolare gli equalizzatori (acuti e gravi) ?

Ruotare le manopole TREBLE (acuti) e BASS (gravi) sul pannello anteriore per regolare le frequenze dei canali da 1 a 4.

Posso collegare un subwoofer ?

Sì, usare l'uscita SUBWOOFER (presa RCA) sul retro dell'apparecchio per collegare un subwoofer attivo.

Come pulire il ricevitore ?

Scollegare l'apparecchio e pulirlo con un panno asciutto. Non usare prodotti liquidi o abrasivi.

Cosa fare se il telecomando non funziona ?

Controllare la pila a bottone CR2025 nel telecomando. Sostituirla se necessario. Assicurarsi che nessun ostacolo blocchi il sensore a infrarossi del ricevitore.

L'apparecchio si riscalda normalmente ?

Un leggero calore è normale durante il funzionamento. Non posizionare oggetti sopra e assicurare una ventilazione adeguata. Se il calore è eccessivo, spegnere l'apparecchio e verificare i collegamenti degli altoparlanti.

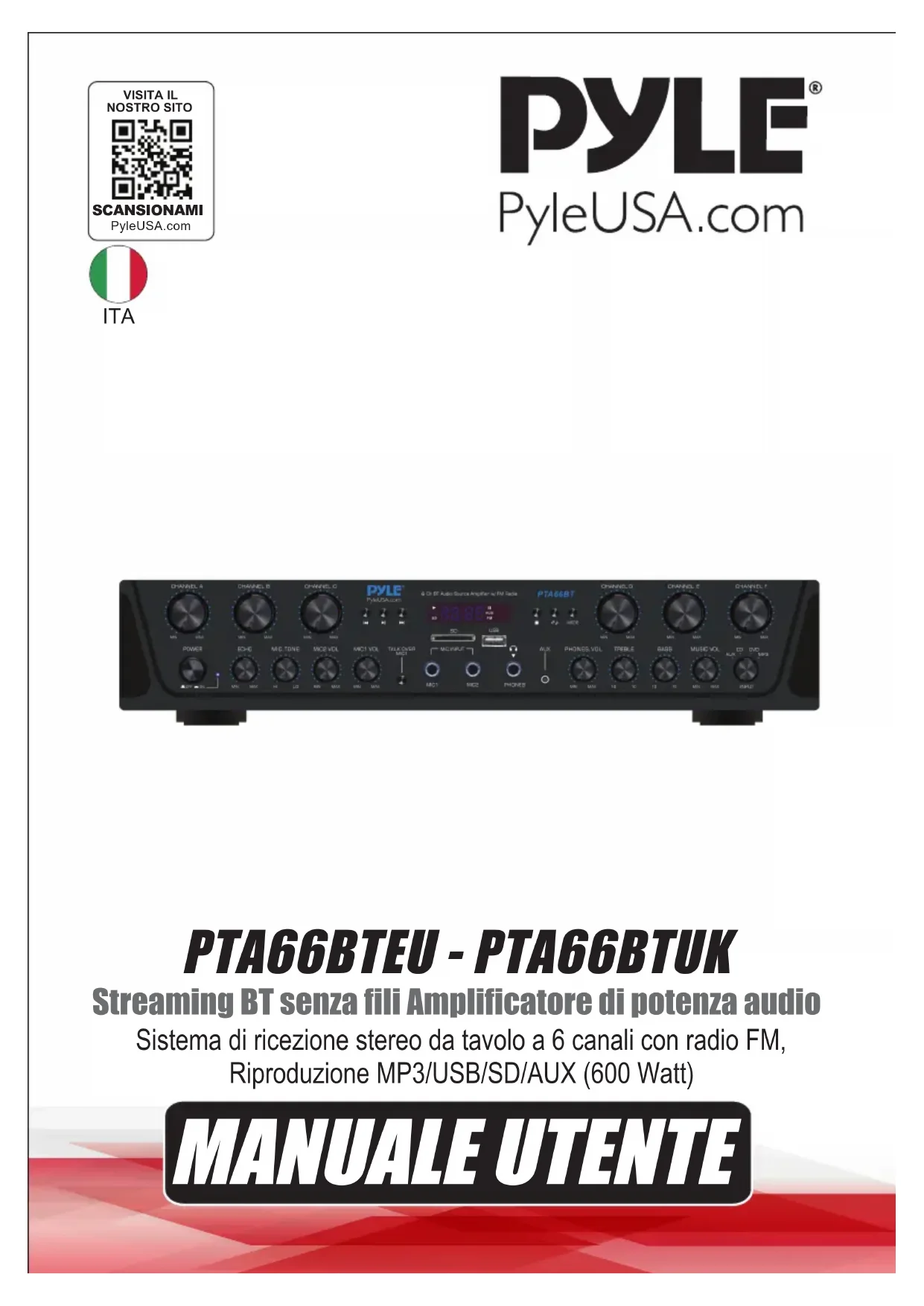

MANUALE UTENTE PTA66BT Pyle

Streaming BT senza fili Amplificatore di potenza audio

Sistema di ricezione stereo da tavolo a 6 canali con radio FM, Riproduzione MP3/USB/SD/AUX (600 Watt)

MANUALE UTENTE

Informazioni su PyleUSA

Pyle è un'Azienda fondata negli anni '60 che si è evoluta fino a diventare uno dei punti di riferimento nel mercato audio di alta qualità, in particolare nel campo dei Woofers. Il nostro viaggio è iniziato con l'iconico Pyle Driver, diventato un nome noto nel settore degli altoparlanti. Alla fine degli anni 2000, abbiamo ampliato la nostra gamma includendo parti di ricambio, audio per auto, intrattenimento domestico, impianti di bordo infine audio professionale e strumenti musicali, nella nostra linea Pyle Pro.

Pyle Auto:

Trasforma la tua auto in un ambiente perfetto per un ascolto ai massimi livelli con i nostri altoparlanti, gli amplificatori ed autoradio a prezzi competitivi. Porta la tua esperienza musicale a un altro livello sostituendo gli altoparlanti di serie con i nostri prodotti di altissima qualità. Esplora la nostra selezione di accessori, tra cui sistemi di navigazione, lettori DVD, interfacce per iPod e telecamere di sicurezza.

Pyle Casa:

Immergiti in una nuova dimensione e scopri una vasta gamma di prodotti per l'intrattenimento domestico, tra cui proiettori, TV, supporti e tecnologie HD. Pyle Home offre mini altoparlanti ad alte prestazioni con bassi potenti. Inoltre, potrai arricchire la tua esperienza multimediale con cuffie, giradischi vintage, amplificatori, altoparlanti a tromba e molto altro per avere sempre il meglio, sia a casa che in viaggio.

Pyle Pro:

Come leader globale nel settore delle attrezzature audio, Pyle Pro ha pensato specificatamente a musicisti, tecnici del suono ed appassionati dilettanti. I nostri sistemi PA, dotati di microfoni wireless, batterie ricaricabili e dock per iPod/iPhone, sono ideali per l'organizzazione di eventi di ogni genere e tipologia. Scopri anche la nostra nuovissima linea di chitarre, pedali per effetti e convertitori da USB ad analogico, sempre con la massima attenzione alla qualità.

ATTENZIONE!

AVVISO: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO DI QUESTA UNITÀ. NON CI SONO PARTI RIPARABILI DALL'UTENTE ALL'INTERNO. RIVOLGERSI AD UN TECNICO QUALIFICATO PER QUALSIASI INTERVENTO DI MANUTENZIONE.

Il simbolo del fulmine con la freccia in giù all'interno di un triangolo equilatero è destinato ad avvisare l'utente della presenza di tensione "PERICOLOSA" all'interno dell'involucro del prodotto che potrebbe essere di entità tale da costituire un rischio di scossa elettrica per le persone. Gli utenti devono adottare una maggiore accortezza quando appare questo simbolo nel manuale di istruzioni e seguire tutte le precauzioni indicate.

Il punto esclamativo all'interno di un triangolo equilatero serve ad avvisare l'utente della presenza di importanti indicazioni operative per l'uso e la manutenzione (assistenza) in questo manuale.

1. Leggere attentamente le presenti istruzioni prima di utilizzare questo apparecchio.
2. Conservare queste istruzioni per consultazioni future.
3. Seguire tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. AVVERTENZA: Per evitare scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità. Non conservare o utilizzare il prodotto in prossimità di liquidi.
6. Pulire solo con un panno asciutto.
7. Non conservare o utilizzare il prodotto in prossimità di fonti di calore quali radiatori, termosifoni, stufe o altri apparecchi (compresi gli amplificatori) che producono calore.
8. Non vanificare lo scopo di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. La spina con messa a terra ha due lame e un polo di messa a terra tondo. La lama larga o il terzo polo sonoprevisti per la sicurezza dell'utente. Se la spina in dotazione non è adatta alla presa, rivolgersi ad un elettricista per la sostituzione della presa obsoleta.
9. Proteggere tutti i cavi collegati a questo apparecchio per evitare che vengano calpestati o schiacciati, in particolare le spine e il punto in cui escono dall'unità. Quando si rimuove il cavo dalla presa di corrente, rimuoverlo tenendo la spina e non tirando il cavo.
10. Scollegare l'apparecchio in caso di temporali o quando rimane inutilizzato per lunghi periodi di tempo.
11. Durante il cablaggio di questa unità e di tutte le altre apparecchiature utilizzate in connessione con l'unità stessa, assicurarsi che tutte le apparecchiature siano spente.
12. Una volta completati l'installazione ed il cablaggio, accendere tutte le apparec chiature con i controlli di volume e livello abbassati. Una volta che tutte le apparecchiature sono accese, alzare lentamente i controlli del volume o del livello nella posizione corretta.

13. Quando si collega l'unità a terra, assicurarsi di farlo correttamente, in modo da non compromettere la messa a terra incorporata nell'unità.

14. Prima di posizionare, installare, armare o sospendere qualsiasi prodotto, ispezionare tutto l'hardware, le sospensioni, gli armadietti, i trasduttori, le staffe e le attrezzature associate per verificare che non siano danneggiati. Qualsiasi componente mancante, corroso, deformato o non idoneo al carico potrebbe ridurre significativamente la resistenza dell'installazione, del posizionamento o dell'array. Qualsiasi condizione di questo tipo riduce gravemente la sicurezza dell'installazione e deve essere immediatamente corretta. Usare solo ferramenta adatta alle condizioni di carico dell'installazione e di eventuali sovraccarichi imprevisti e di breve durata. Non superare mai i valori nominali della ferramenta o dell'apparecchiatura.

15. Consultare un ingegnere professionista autorizzato per quanto riguarda l'installazione dell'apparecchiatura. Assicurarsi che tutte le norme locali, statali e nazionali relative alla sicurezza e al funzionamento delle apparecchiature siano comprese e rispettate.

16. Rivolgersi a personale di assistenza qualificato per tutti gli interventi di manutenzione. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo, ad esempio se il cavo di alimentazione o la spina sono rovinati, se è stato versato del liquido o sono caduti degli oggetti nell'apparecchio, l'apparecchio è stato esposto alla pioggia o al sole. l'apparecchio è stato esposto alla pioggia o all'umidità, non funziona normalmente o è caduto.

Introduzione

Per ottenere il massimo dal nostro PTA66BT, si raccomanda di leggere tutte le informazioni contenute nel manuale di istruzioni prima di utilizzare l'apparecchiatura.

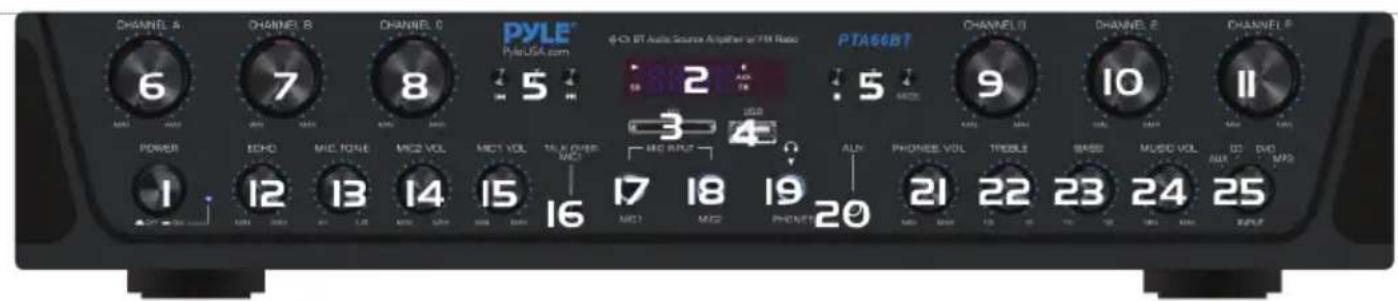

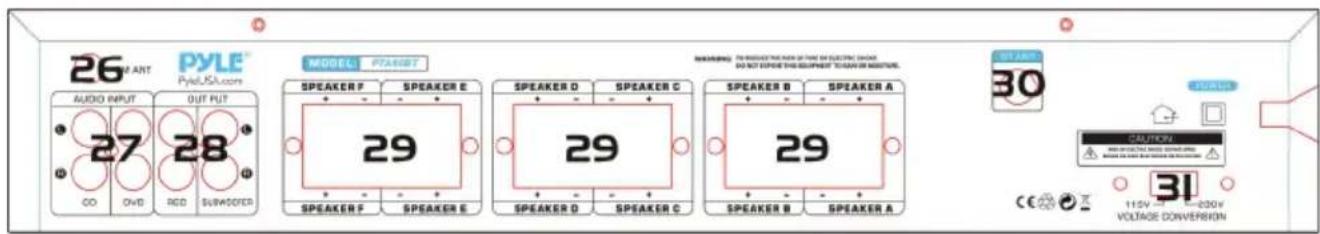

PANNELLO ANTERIORE E POSTERIORE

CHANNEL A 6 CHANNEL B 7 CHANNEL C 8 PYLE® PyleUSA.com 4-02 BT Audio Source Amplifier at 75% Ratio PTA56BT 3 POWER 1 12 MHC FONE 13 MDC VOL 14 MCT VOL 15 16 17 MCC VOUT 18 MCC 19 PHONE 20 CHANNEL I 9 CHANNEL J 10 CHANNEL K 11 CHANNEL L 12 CHANNEL M 13 CHANNEL N 14 CHANNEL O 15 CHANNEL P 16 CHANNEL Q 17 CHANNEL R 18 CHANNEL S 19 CHANNEL T 20 CHANNEL U 21 CHANNEL VOL 22 CHANNEL W 23 CHANNEL X 24 CHANNEL Y 25

26 PYLE® Pyle/US.com AUDIO INPUT OUT PUT 27 28 CO OVD RED SUBWEDER MODEL PTABOT SPEAKER F SPEAKER E 29 SPEAKER D SPEAKER C 29 SPEAKER B SPEAKER A SPEAKER A BEARING TO REVEE THE RANK OF TIME OF ELECTRIC CHAPES. DO NOT EXPOSE THE EQUIPMENT THAN ON MOBILITY. BEARING 30 CAUTION 115V 11.00V 0.00V VOLTAGE CONVERSION 31

1. INTERRUTTORE ACCESO/SPENTO: premere questo pulsante per accendere/spegnere l'unità.
2. SCHERMO DISPLAY A LED: per visualizzare le sorgenti di ingresso e le informazioni sul tempo della traccia.
3. SLOT PER SCHEDA SD: inserire la scheda SD per riprodurre i file Mp3.
4. PORTA USB: è la porta USB in cui inserire il dispositivo di archiviazione USB per la riproduzione di file Mp3.

NOTA: l'ingresso USB serve SOLO per collegare un'unità USB (unità disco rigido). Se si collega un lettore MP3 o un computer direttamente all'ingresso dell'unità flash USB, l'unità non sarà in grado di riprodurre i file.

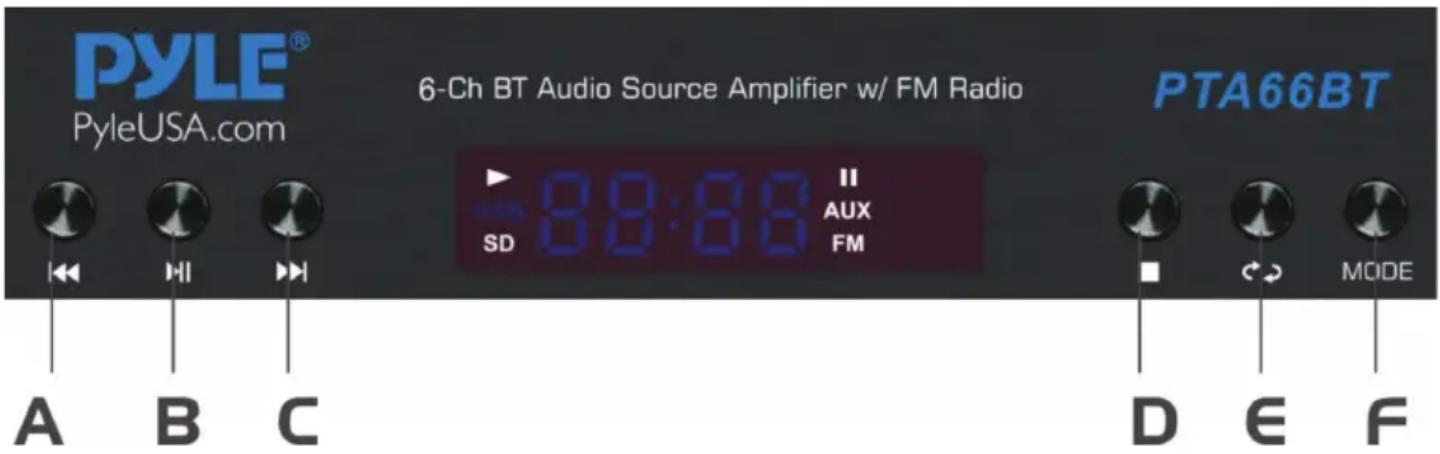

5. BOTTONI DI CONTROLLO

A. PULSANTE PRECEDENTE: Utilizzare questo pulsante per selezionare ciascuna funzione in base a queste tre diverse modalità, come indicato di seguito.

• In modalità USB/SD/WIRELESS BT, utilizzare per selezionare la traccia precedente.
• In modalità FM, utilizzare per selezionare il canale precedente.
• In modalità FM/WIRELESS BT, tenendo premuto questo pulsante si diminuisce il volume.

B. PULSANTE PLAY/PAUSA: ogni pressione del PULSANTE PLAY/PAUSA consente di passare dalla riproduzione alla pausa o dalla pausa alla riproduzione in modalità USB/SD o WIRELESS BT.

- Premere una volta il PULSANTE PLAY/PAUSA per eseguire la scansione automatica di tutte le frequenze da 87,5 MHz a 108 MHz, l'unità memorizzerà automaticamente i canali.

C. PULSANTE NEXT: Usare questo pulsante per selezionare ciascuna funzione in base alle tre modalità di seguito descritte.

• In modalità USB/SD/WIRELESS BT, utilizzare per selezionare la traccia successiva.
• In FM, utilizzare per selezionare il canale successivo.
• In modalità FM/WIRELESS BT, tenere premuto questo pulsante per aumentare il volume.

D. PULSANTE STOP: utilizzare questo pulsante per interrompere la riproduzione della musica.

E. PÜLSANTE REPEAT: questo pulsante consente di riprodurre la musica in modalità di ripetizione ("Tutti" o "Singolo").

ALL-- Tutti i brani presenti nella USB o nella SD CARD verranno ripetuti in ordine senza interruzioni.

SINGOLO-- Ripete il brano in corso di riproduzione.

F. PULSANTE MODE: premere questo pulsante per selezionare una delle modalità di riproduzione con la modalità USB/SD, modalità FM e Bluetooth; è impostata automaticamente in modalità USB/SD quindi, dopo l'accensione, l'unità riproduce automaticamente i file mp3 dopo l'inserimento di un driver flash USB o di una scheda SD.

PASSAGGI PER LA CONNESSIONE CON UN DISPOSITIVO BT WIRELESS Una volta accoppiato, è possibile riprodurre musica dal dispositivo Wireless BT. È inoltre possibile utilizzare i pulsanti di controllo dell'unità per selezionare i brani dal dispositivo Bluetooth.

1. Premere il pulsante MODE per scegliere la modalità Wireless BT e visualizzare WIRELESS BT sullo schermo.
2. Cercare il nome del dispositivo Wireless BT da altri dispositivi Wireless BT e trovare il nome del dispositivo BT senza fili - PYLEUSA.
3. Selezionare il nome del dispositivo PYLEUSA Wireless BT e attendere che il dispositivo venga accoppiato.

4. Il PTA66BT emetterà un segnale acustico a conferma che i dispositivi sono stati accoppiati correttamente.

5. MANOPOLA DI REGOLAZIONE DEL VOLUME DEL CANALE A Ruotare questa manopola per regolare il volume del Canale A.

6. MANOPOLA DI CONTROLLO DÉL VOLUME DEL CANALE B Ruotare questa manopola per regolare il volume del Canale B.

7. MANOPOLA DI CONTROLLO DÉL VOLUME DEL CANALE C Ruotare questa manopola per regolare il volume del Canale C.

8. MANOPOLA DI CONTROLLO DÉL VOLUME DEL CANALE D Ruotare questa manopola per regolare il volume del Canale D.

9. MANOPOLA DI CONTROLLO DEL VOLUME DEL CANALE E Ruotare questa manopola per regolare il volume del Canale E.

10. MANOPOLA DI CONTROLLO DEL VOLUME DEL CANALE F Ruotare questa manopola per regolare il volume del canale F.

11. MANOPOLA DI CONTROLLO DÉL VOLUME DELL'ECO Ruotare questa manopola per regolare il livello del volume dell'eco del microfono.

12. MANOPOLA DI CONTROLLO DEL TONO DEL MICROFONO Ruotare questa manopola per regolare il tono dell'uscita del microfono.

13. MANOPOLA VOLUME MICROFONO 2 - Ruotare questa manopola per regolare il volume del MIC2.

14. MANOPOLA VOLUME MICROFONO 1 - Ruotare questa manopola per regolare il volume di MIC1.

15. TALK OVER per MIC 1 PULSANTE Premere questo pulsante per abbassare la musica quando si usa l'ingresso del microfono 1.

16. JACK INGRESSO MICROFONO 1 - Jack di ingresso MIC 1 per il collegamento di un microfono sbilanciato a bassa impedenza con connettore TRS da 1/4".

17. JACK INGRESSO MICROFONO 2 - Jack di ingresso MIC 2 per il collegamento di un microfono sbilanciato a bassa impedenza con connettore TRS da 1/4".

19. USCITA CUFFIE

Permette di ascoltare la musica attraverso le cuffie.

1. INGRESSO AUX - Consente di collegare un lettore MP3 o Ipod con un jack da 3,5 mm.

2. MANOPOLA DI REGOLAZIONE USCITA CUFFIE - Ruotare questa manopola per regolare il volume dell'uscita cuffie.

3. TREBLE - Ruotare questa manopola per regolare le alte frequenze dei canali 1/2/3/4.

4. BASS - Ruotare questa manopola per regolare le frequenze basse dei canali 1/2/3/4.

5. MANOPOLA DI CONTROLLO DEL VOLUME MUSICALE - Ruotare questa manopola per regolare il volume musicale principale

6. SELETTORE INGRESSI - Ruotare questo pulsante per scegliere l'ingresso desiderato.

7. CONNETTORE ANTENNA FM - Consente di collegare le antenne FM.

8. CONNETTORE RCA DI INGRESSO AUDIO - Collegare i jack di uscita audio di DVD/CD, a questi jack.

9. USCITA LINEA - Collegare i jack RCA di ingresso audio/subwoofer di altri dispositivi, a questi jack RCA

10. USCITE DI PARLATO - Sono presenti 6 gruppi di uscite di diffusori.

30. ANTENNA BT WIRELESS

Estrarre l'antenna quando si utilizza l'ingresso Wireless BT.

1. ALIMENTAZIONE - Collegare alla presa di alimentazione CA.

L'unità funziona sia con AC-115V che con AC-230V; assicurarsi di scegliere il voltaggio corretto prima di accendere l'unità.

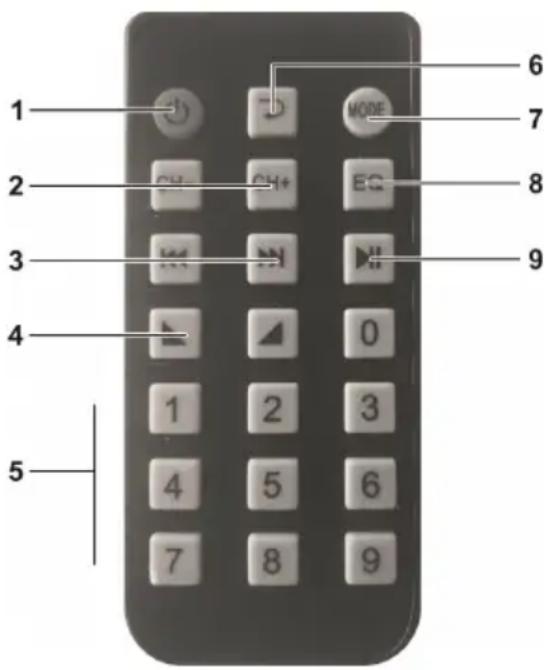

Telecomando

1. Premere questo pulsante per accendere o spegnere l'MP3.

2. In modalità FM, premere questi due pulsanti per selezionare il canale precedente o successivo.

3. Premere questi due pulsanti per selezionare il brano precedente o il brano successivo in modalità USB, SD o Wireless BT.

4. Alzare o abbassare il volume

5. Premere i numeri per selezionare direttamente i brani. L'unità impiega 1-2 secondi per rispondere in modalità modalità USB o SD.

6. Premere questo pulsante per passare alla modalità di ripetizione.

7. Premere questo pulsante per selezionare la modalità di riproduzione, ad esempio USB/SD/FM/WIRELESS BT

8. Funzione EQ, se l'mp3 è dotato di EQ

9. Funzione di riproduzione e pausa per MP3

1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9

PTA66BT

Amplificatore di potenza audio in streaming BT senza fili

Sistema di ricezione stereo da tavolo a 6 canali con radio FM, Riproduzione MP3/USB/SD/AUX (600 Watt)

Caratteristiche:

• Sistema di amplificatori a 6 canali
• Design compatto del ricevitore audio da tavolo
• Wireless BT incorporato per lo streaming audio
  • Sintonizzatore radio FM con display digitale a LED
• Centro di controllo a pulsanti sul pannello frontale
• Selettore della modalità di ingresso della sorgente audio
• Collegamento e riproduzione audio da dispositivi esterni
  • Supporto dei file audio digitali MP3
• Lettori di unità flash USB e schede di memoria SD
  • 2 ingressi per microfoni da 1/4
• Funzione Talk-Over del microfono incorporata (solo MIC1)
• Connettori per altoparlanti a pressione
• Jack di ingresso Aux (3,5 mm)
• Connettori RCA (L/R) di ingresso audio
• Connettori REC + uscita subwoofer RCA (L/R)
• Presa per cuffie con controllo del volume indipendente
• Protezione da cortocircuito e sovratensione
• Impostazioni di configurazione audio: Treble, Bass, Master Volume, Echo, Mic Volume, Tono del microfono
• Comodo controllo della sorgente audio per l'uso in casa o in ufficio

Connettività BT senza fili:

• Accoppiamento semplice e senza problemi
• Possibilità di streaming audio wireless istantaneo
• Funziona con tutti i dispositivi BT più recenti (iPhone, Android, smartphone, iPad, Tablet PC, ecc.)
• Nome della rete BT wireless: PYLEUSA
  • Versione BT senza fili: 4.0
• Portata wireless: Fino a 12+ mt.

Avvertenza California Prop 65

!AVVERTENZA:

Questo prodotto può esporre l'utente a sostanze chimiche, che sono note allo Stato della California per causare cancro, difetti alla nascita e altri danni alla danni alla riproduzione. Non ingerire.

Per maggiori informazioni: www.P65warnings.ca.gov

Contenuto della confezione

• Amplificatore audio
• Telecomando
• Antenna FM

Specifiche tecniche:

• Potenza di uscita: 600 Watt MAX
• Design dell'amplificatore: 6 canali
• Impedenza: 4-8 Ohm
  • Risposta in frequenza: 20Hz-20kHz
  • Rapporto segnale/rumore: >81dB
  • T.H.D.: <0,3%

• Memoria stazione radio: 30 stazioni preimpostate

- Compatibilità con i tipi di file digitali: MP3, WAV

- Supporto massimo della memoria flash USB/SD: Fino a 32 GB

- Batteria del telecomando: (1) x 'CR-2025' a bottone (inclusa)

- Lunghezza del cavo di alimentazione: 1,3 mt.

- Alimentazione: 120/240 V, commutabile

- Dimensioni (L x P x A): 16.9" x 9.84" x 3.54" -pollici / 43 x 25 x 9 -centimetro
