BEDIENUNGSANLEITUNG PTA66BT Pyle

BENUTZERHANDBUCH Besuchen Sieunsere WebseiteSCANNENSIE MICHPyleUSA.com GERÜber PyleUSA Pyle, gegründet in den 1960er Jahren, hat sich zu einem renommierten Hersteller von hochwertigen, fortschrittlichen Tieftönern entwickelt. Unsere Reise begann mit dem kultigen Pyle Driver, der zu einem bekannten Namen für Originallautsprecher wurde. Ende des 20. Jahrhunderts expandierten wir in die Bereiche Ersatzlautsprecher, Car Audio, Home Heim-Audio, Marine-Audio und professionelle Audio- und Musikinstrumente mit unserer unserer Pyle Pro Linie. Pyle Auto: Verwandeln Sie Ihr Auto in eine perfekte Hörumgebung mit unseren preisgünstigen Lautsprechern, Verstärkern und Hauptgeräten. Upgrade von Werkslautsprechern, um Ihr Musikerlebnis zu verbessern. Entdecken Sie Zubehör wie Navigationssysteme, DVD-Player, iPod-Schnittstellen und sicherheitsrelevante Kameras. Pyle Home: Entdecken Sie eine Reihe von Home Entertainment-Produkten, darunter Projektoren, TV-Geräte, Halterungen, Ständer und HD-Technologie. Pyle Home bietet bassverstärkende Mini-Lautsprecher, Kopfhörer, Vintage Vintage-Plattenspieler, Leistungsverstärker, Hornlautsprecher und mehr für ein bereicherndes Medienerlebnis zu Hause und unterwegs. Pyle Pro: Als weltweit führender Anbieter von Audiogeräten richtet sich Pyle Pro an Musiker, Studiotechniker und Amateure. Unsere PA-Systeme, bestehend aus drahtlose Mikrofone, wiederauadbare Batterien und iPod/iPhone-Docks, sind ideal für verschiedene Veranstaltungen. Entdecken Sie unsere neue Gitarrenlinie, Eektgeräte Pedale und USB-Analog-Wandler, ohne Kompromisse bei der Qualität einzugehen. www.PyleUSA.com 2Das Blitzsymbol mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein von "GEFÄHRLICHER" Spannung innerhalb des Gerätegehäuses hinweisen, die stark genug sein könnte, um ein Risiko eines elektrischen Schlags für Menschen darzustellen. Benutzer sollten besondere Vorsicht walten lassen, wenn dieses Symbol in dieser Bedienungsanleitung erscheint, und alle Vorsichtsmaßnahmen befolgen, wie sie angegeben sind. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanweisungen in diesem Handbuch hinweisen. WARNUNG! VORSICHT: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERRINGERN, ENTFERNEN SIE NICHT DIE ABDECKUNG DIESES GERÄTS. ES BEFINDET SICH KEINE VOM BENUTZER WARTBARE TEILE IM INNEREN. ÜBERLASSEN SIE ALLE WARTUNGSARBEITEN EINEM QUALIFIZIERTEN TECHNIKER.

1. Lesen Sie diese Anweisungen gründlich durch, bevor Sie dieses Gerät verwenden.

2. Bewahren Sie diese Anweisungen zur zukünftigen Referenz auf.

3. Beachten Sie alle Warnungen.

4. Befolgen Sie alle Anweisungen.

5. WARNUNG: Um Feuer oder einen elektrischen Schlag zu vermeiden, setzen Sie

dieses Gerät nicht Regen oder Feuchtigkeit aus. Lagern oder betreiben Sie dieses Produkt nicht in der Nähe von Flüssigkeiten.

6. Reinigen Sie nur mit einem trockenen Tuch.

7. Lagern oder betreiben Sie dieses Produkt nicht in der Nähe von Wärmequellen

wie Heizkörpern, Wärmeregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

8. Hebeln Sie den Sicherheitszweck des polarisierten oder geerdeten Steckers nicht aus.

Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter als die andere ist. Ein geerdeter Stecker hat zwei Klingen und einen runden Erdungsstift. Die breite Klinge oder der dritte Stift dient Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, konsultieren Sie einen Elektriker für den Ersatz der veralteten Steckdose.

9. Schützen Sie alle mit diesem Gerät verbundenen Kabel vor dem Betreten oder

Einklemmen, insbesondere Stecker und die Stelle, an der sie aus dem Gerät austreten. Wenn Sie das Kabel aus der Steckdose ziehen, halten Sie den Stecker fest und ziehen Sie nicht am Kabel.

10. Ziehen Sie den Stecker des Geräts bei Gewittern oder wenn es längere

Zeit nicht benutzt wird.

11. Stellen Sie sicher, dass bei der Verkabelung dieses Geräts und aller anderen

Geräte, die in Verbindung mit diesem Gerät verwendet werden, alle Ihre Geräte AUSGESCHALTET sind.

12. Schalten Sie nach Abschluss der Installation und Verkabelung all Ihre Geräte

ein, wobei die Lautstärke- und Pegelregler heruntergedreht sind. Erhöhen Sie langsam die Lautstärke oder die Pegelregler in ihre entsprechenden Positionen, nachdem alle Geräte eingeschaltet sind.

13. Wenn Sie dieses Gerät erden, stellen Sie sicher, dass dies korrekt erfolgt,

um die eingebaute Erdung in diesem Gerät nicht zu umgehen. www.PyleUSA.com

314. Bevor Sie ein Produkt platzieren, installieren, aufhängen oder suspendieren,

überprüfen Sie sämtliche Hardware, Aufhängungen, Gehäuse, Wandler, Halterungen und zugehörige Ausrüstungen auf Schäden. Jedes fehlende, korrodierte, deformierte oder nicht belastungsbewertete Bauteil könnte die Festigkeit der Installation, Platzierung oder Anordnung erheblich verringern. Ein solcher Zustand reduziert die Sicherheit der Installation erheblich und sollte sofort behoben werden. Verwenden Sie nur Hardware, die für die Belastungsbedingungen der Installation und mögliche kurzfristige, unerwartete Überlastungen bewertet ist. Überschreiten Sie niemals die Belastungsgrenze der Hardware oder Ausrüstung.

15. Ziehen Sie einen lizenzierten, professionellen Ingenieur zur Beratung

bezüglich der physischen Installation von Ausrüstungen hinzu. Stellen Sie sicher, dass alle lokalen, staatlichen und nationalen Vorschriften bezüglich der Sicherheit und des Betriebs von Ausrüstungen verstanden und eingehalten werden.

16. Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal. Eine

Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wie z.B. wenn das Stromversorgungskabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder heruntergefallen ist. Einführung Um das Beste aus unserem PTA66BT herauszuholen, wird empfohlen, dass Sie alle in der Bedienungsanleitung bereitgestellten Informationen durchlesen, bevor Sie die Ausrüstung in Betrieb nehmen.

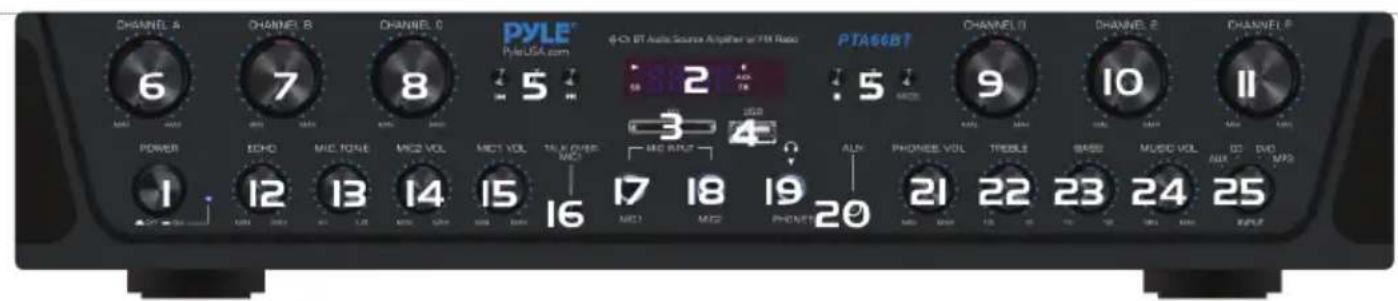

VORDER- UND RÜCKSEITE

41. EIN/AUS-SCHALTER: Drücken Sie diesen Knopf, um das Gerät ein- oder

2. LED-ANZEIGEBILDSCHIRM: Zeigt die Eingangsquellen und Informationen

3. SD-KARTENSLOT: Stecken Sie Ihre SD-Karte ein, um Mp3-Dateien abzuspielen.

4. USB-ANSCHLUSS: Hier stecken Sie Ihr USB-Speichergerät ein, um

Mp3-Dateien abzuspielen. HINWEIS: Der USB-Eingang ist NUR für den Anschluss an ein USB-Flash-Laufwerk (Thumb Drive) vorgesehen. Das direkte Verbinden eines MP3-Players oder Computers mit dem USB-Flash-Laufwerk-Eingang führt dazu, dass das Gerät die Audioinhalte dieser Geräte nicht abspielen kann.

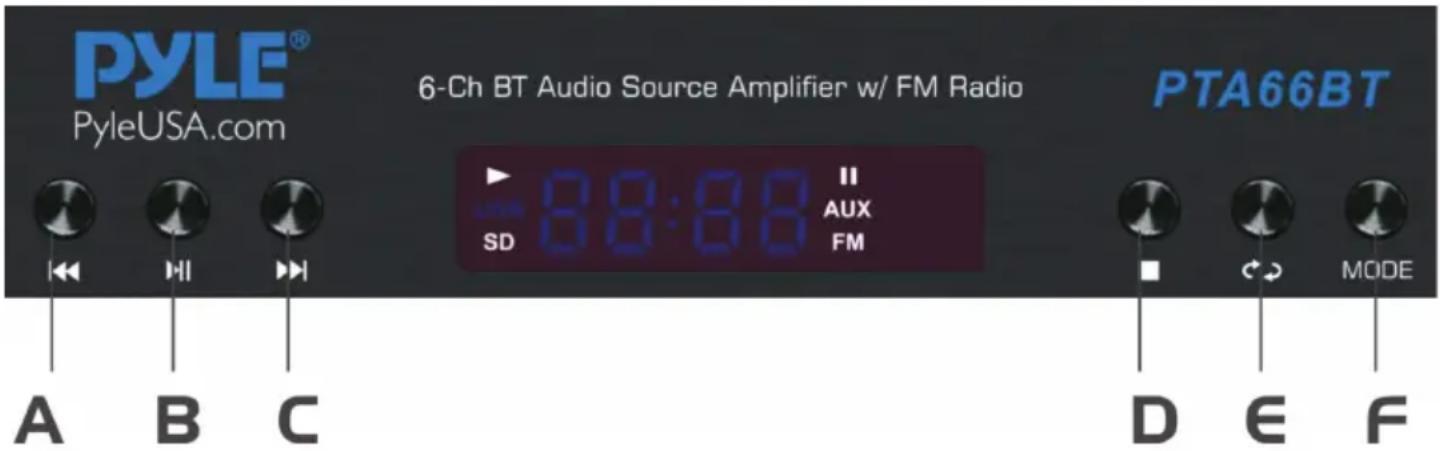

A. ZURÜCK-TASTE: Verwenden Sie diese Taste, um je nach Modus zwischen den Funktionen zu wählen.

• Im USB/SD/DRAHTLOSES BT-Modus, um den vorherigen Titel auszuwählen.

• Im FM-Modus, um den vorherigen Kanal auszuwählen.

• Im FM/DRAHTLOSES BT-Modus, halten Sie diese Taste gedrückt, um die Lautstärke zu verringern. B. WIEDERGABE/PAUSE-TASTE: Jedes Drücken der PLAY/PAUSE-TASTE wechselt zwischen Wiedergabe und Pause im USB/SD- oder DRAHTLOSES BT-Modus.

• Drücken Sie einmal die PLAY/PAUSE-TASTE, um im FM-Modus automatisch alle Frequenzen von 87,5MHz bis 108MHz zu scannen, das Gerät speichert die Kanäle automatisch. C. WEITER-TASTE: Verwenden Sie diese Taste, um je nach Modus zwischen den Funktionen zu wählen.

• Im USB/SD/DRAHTLOSES BT-Modus, um den nächsten Titel auszuwählen.

• Im FM-Modus, um den nächsten Kanal auszuwählen.

• Im FM/DRAHTLOSES BT-Modus, halten Sie diese Taste gedrückt, um die Lautstärke zu erhöhen. D. STOPP-TASTE: Verwenden Sie diese Taste, um die Musikwiedergabe zu stoppen. E. WIEDERHOLEN-TASTE: Mit dieser Taste können Sie die Musik im Wiederholungsmodus (alle oder einzelne Modus) abspielen. www.PyleUSA.com 5ALL-- Alle Titel auf dem USB oder der SD-KARTE werden in der Reihenfolge ohne Unterbrechung wiederholt. EINZEL-- Wiederholt den aktuell abgespielten Titel. F. MODE-TASTE: Drücken Sie diese Taste, um einen der Wiedergabemodi mit USB/SD-Modus, FM-Modus und Bluetooth-Modus auszuwählen, wird nach dem Einschalten automatisch auf USB/SD-Modus gesetzt, spielt automatisch MP3-Dateien ab, nachdem ein USB-Flash-Laufwerk oder eine SD-Karte eingelegt wurde. SCHRITTE ZUR VERBINDUNG MIT EINEM DRAHTLOSES BT-GERÄT Nach dem Koppeln können Sie Musik von Ihrem Drahtloses BT-Gerät abspielen. Sie können auch die Steuertasten am Gerät verwenden, um die Titel von Ihrem Bluetooth-Gerät auszuwählen.

1. Drücken Sie die MODE-Taste, um den Drahtloses BT-Modus auszuwählen,

auf dem Bildschirm wird DRAHTLOSES BT angezeigt.

2. Suchen Sie auf dem Drahtloses BT-Gerät nach dem Namen PYLEUSA.

3. Wählen Sie den Drahtloses BT-Namen PYLEUSA und warten Sie,

bis das Gerät gekoppelt ist.

4. Das PTA66BT gibt ein Geräusch aus, das bestätigt, dass die Geräte

erfolgreich gekoppelt wurden.

6. KANAL A LAUTSTÄRKEREGELUNGSKNOPF

Drehen Sie diesen Knopf, um die Lautstärke von Kanal A einzustellen.

7. KANAL B LAUTSTÄRKEREGELUNGSKNOPF

Drehen Sie diesen Knopf, um die Lautstärke von Kanal B einzustellen.

8. KANAL C LAUTSTÄRKEREGELUNGSKNOPF

Drehen Sie diesen Knopf, um die Lautstärke von Kanal C einzustellen.

9. KANAL D LAUTSTÄRKEREGELUNGSKNOPF

Drehen Sie diesen Knopf, um die Lautstärke von Kanal D einzustellen.

10. KANAL E LAUTSTÄRKEREGELUNGSKNOPF

Drehen Sie diesen Knopf, um die Lautstärke von Kanal E einzustellen.

11. KANAL F LAUTSTÄRKEREGELUNGSKNOPF

Drehen Sie diesen Knopf, um die Lautstärke von Kanal F einzustellen.

12. ECHO LAUTSTÄRKEREGELUNGSKNOPF

Drehen Sie diesen Knopf, um das Echo-Lautstärkeniveau des Mikrofons einzustellen.

13. MIKROFONTONREGELUNGSKNOPF

Drehen Sie diesen Knopf, um den Ton des Mikrofonausgangs anzupassen.

14. MIKROFON 2 LAUTSTÄRKEREGELUNGSKNOPF - Drehen Sie diesen Knopf,

um die Lautstärke von MIC2 einzustellen.

15. MIKROFON 1 LAUTSTÄRKEREGELUNGSKNOPF - Drehen Sie diesen Knopf,

um die Lautstärke von MIC1 einzustellen.

16. TALK OVER für MIC 1-TASTE

Drücken Sie diese Taste, um die Musik zu senken, wenn das Mikrofoneingang 1 verwendet wird.

17. MIKROFONEINGANG 1 BUCHSE - Anschluss für MIC 1 zum Verbinden eines

unausgeglichenen Mikrofons mit niedriger Impedanz mit 1/4" TRS-Stecker.

18. MIKROFONEINGANG 2 BUCHSE - Anschluss für MIC 2 zum Verbinden eines

unausgeglichenen Mikrofons mit niedriger Impedanz mit 1/4" TRS-Stecker. www.PyleUSA.com

619. KOPFHÖRERAUSGANG

Ermöglicht das Musikhören über Kopfhörergeräte.

20. AUX-EINGANG - Verbindet sich mit einem MP3-Player oder iPod mit 3,5mm

21. KOPFHÖRERAUSGANG LAUTSTÄRKEREGELUNGSKNOPF - Drehen Sie

diesen Knopf, um die Lautstärke des Kopfhörerausgangs einzustellen.

22. TREBLE - Drehen Sie diesen Knopf, um die hohen Frequenzen von

Kanal 1/2/3/4 einzustellen.

23. BASS - Drehen Sie diesen Knopf, um die tiefen Frequenzen von

Kanal 1/2/3/4 einzustellen.

24. MUSIKLAUTSTÄRKEREGELUNGSKNOPF - Drehen Sie diesen Knopf,

um die Hauptmusiklautstärke einzustellen.

25. EINGANGSWÄHLER - Drehen Sie diesen Knopf, um den bevorzugten

Eingang auszuwählen.

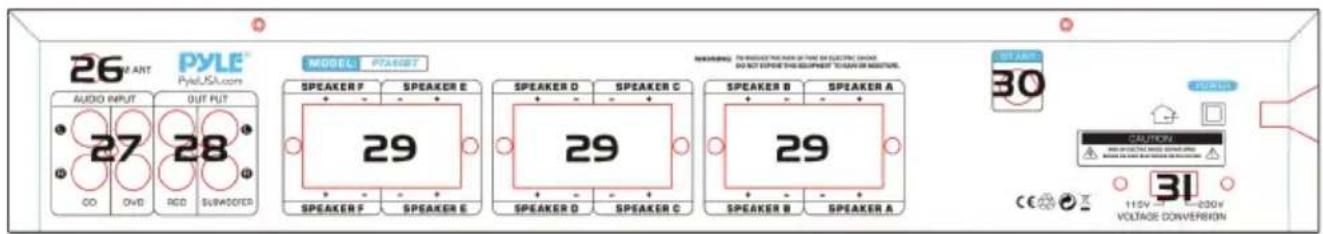

26. FM-ANTENNENANSCHLUSS - Anschluss für FM-Antennen.

27. AUDIOEINGANG RCA-ANSCHLUSS - Verbinden Sie die

Audioausgangsbuchsen von DVD/CD mit diesen Buchsen.

28. LINE-AUSGANG - Verbinden Sie die Audio-/Subwoofer-Eingangsbuchsen

von anderen Geräten mit diesen RCA-Buchsen.

29. LAUTSPRECHERAUSGANG - Es gibt 6 Gruppen von Lautsprecherausgängen.

30. DRAHTLOSES BT-ANTENNE

Ziehen Sie die Antenne beim Gebrauch des Drahtloses BT-Eingangs heraus.

31. STROMVERSORGUNG - Anschluss an die AC-Steckdose. Das Gerät arbeitet

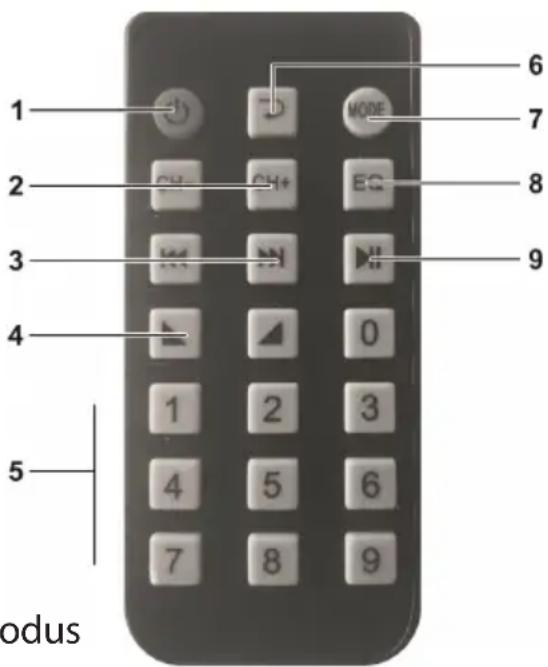

sowohl mit AC-115V als auch mit AC-230V, stellen Sie sicher, dass Sie die korrekte Spannung wählen, bevor Sie das Gerät einschalten. Fernbedienung

1. Drücken Sie diese Taste, um das MP3

ein- oder auszuschalten.

2. Im FM-Modus drücken Sie diese beiden Tasten,

um den vorherigen oder nächsten Kanal auszuwählen.

3. Drücken Sie diese beiden Tasten, um den

vorherigen oder nächsten Titel im USB- oder SD- oder Drahtloses BT-Modus auszuwählen.

4. Lautstärke erhöhen oder verringern.

5. Drücken Sie die Zahlen, um die Titel direkt

auszuwählen. Das Gerät benötigt 1-2 Sekunden, um im USB- oder SD-Modus zu reagieren.

6. Drücken Sie diese Taste, um den

Wiederholungsmodus auszuwählen.

7. Drücken Sie diese Taste, um den Wiedergabemodus

auszuwählen, wie USB/SD/FM/DRAHTLOSES BT.

8. EQ-Funktion, falls der MP3-Player eine EQ-Funktion hat.

9. Wiedergabe- und Pausenfunktion für MP3.

www.PyleUSA.com 7Wireless BT Streaming Audio Power Amplier Drahtloser BT-Streaming-Audio-Leistungsverstärker 6-Kanal Desktop-Stereo-Receiver-System mit FM-Radio, MP3/USB/SD/AUX-Wiedergabe (600 Watt) Merkmale:

• 6-Kanal Verstärkersystem

• Kompaktes Desktop-Audioempfänger-Design

• Eingebautes drahtloses BT für Audio-Streaming

• FM-Radio-Tuner mit digitaler LED-Anzeige

• Bedienzentrum auf der Vorderseite

• Eingangsmoduswähler für die Audioquelle

• Verbinden & Wiedergabe von Audio von externen

• Unterstützung für MP3-Digital-Audiodateien

• USB-Flash-Laufwerk & SD-Speicherkartenleser

• (2) 1/4" Mikrofoneingangsbuchsen

• Eingebaute Mikrofon-Talkover-Funktion (nur MIC1)

• Drucktyp-Lautsprecheranschlüsse

• Aux (3,5 mm) Eingangsbuchse

• Kopfhöreranschluss mit unabhängiger Lautstärkeregelung

• Kurzschluss- & Überspannungsschutz

• Audio-Kongurationseinstellungen: Höhen, Bässe, Hauptlautstärke, Echo, Mikrofonlautstärke, Mikrofonton

• Praktische Audioquellensteuerung für Zuhause oder Büro Drahtlose BT-Konnektivität:

• Einfaches & problemloses Koppeln

• Sofortiges drahtloses Audio-Streaming

• Funktioniert mit allen heutigen neuesten BT-Geräten (iPhone, Android, Smartphone, iPad Tablet PC usw.)

• Drahtloser BT-Netzwerkname: PYLEUSA

• Drahtlose BT-Version: 4.0

• Drahtlose Reichweite: bis zu 40'+ Fuß. www.PyleUSA.com

Warnung zu California Prop 65 WARNUNG: Dieses Produkt kann Sie Chemikalien aussetzen, von denen im Bundesstaat Kalifornien bekannt ist, dass sie krebsartige Geburtsfehler und andere Fortpflanzungsschäden verursachen. Nicht einnehmen.Weitere Informationen finden Sie unter: www.P65warnings.ca.govProduktregistrierung Vielen Dank, dass Sie sich für PyleUSA entschieden haben. Durch die Registrierung Ihres Produkts stellen Sie sicher, dass Sie die vollen Vorteile unserer exklusiven Garantie und persönlichen Kundenunterstützung erhalten. Füllen Sie das Formular aus, um Zugang zu Expertenunterstützung zu erhalten und Ihren PyleUSA-Kauf in perfektem Zustand zu halten.

• FM-Antenne Technische Daten:

• Leistungsabgabe: 600 Watt MAX

• Verstärkerdesign: 6-Kanal

• Signal-Rausch-Verhältnis: >81dB

• Digitale Dateikompatibilität: MP3, WAV

• Maximale USB/SD-Flash-Unterstützung: Bis zu 32GB

• Fernbedienungsbatterie: (1) x 'CR-2025' Knopfzelle (enthalten)

• Kabellänge: 4,2 Fuß.

• Stromversorgung: 120/240V, umschaltbar
