PTA66BT - Odbiornik Pyle - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia PTA66BT Pyle w formacie PDF.
| Rodzaj produktu | Odbiornik stereo biurkowy 6-kanałowy |
| Marka | Pyle |
| Model | PTA66BT |
| Moc wyjściowa | 600 watów MAX |
| Liczba kanałów | 6 kanałów |
| Impedancja głośników | 4-8 omów |
| Pasmo przenoszenia | 20 Hz - 20 kHz |
| Stosunek sygnału do szumu | >81 dB |
| Zniekształcenia harmoniczne | < 0,3% |
| Radio FM | Tak, z 30 zaprogramowanymi stacjami |
| Bluetooth | Wersja 4.0, zasięg do 12 m (40 stóp) |
| Nazwa sieci Bluetooth | PYLEUSA |
| Odtwarzacz USB | Tak, kompatybilność do 32 GB |
| Odtwarzacz SD | Tak, kompatybilność do 32 GB |
| Obsługiwane formaty audio | MP3, WAV |
| Wejścia mikrofonowe | 2 x gniazdo 6,35 mm (1/4 cala) |
| Wejście pomocnicze | Gniazdo 3,5 mm |
| Wejścia audio RCA | 1 para (L/P) |
| Wyjścia głośnikowe | 6 par zacisków |
| Wyjście słuchawkowe | Gniazdo 6,35 mm z dedykowaną regulacją głośności |
| Wyjście liniowe / subwoofer | 1 para RCA (REC OUT + SUBWOOFER) |
| Zasilanie | 120/240 V AC przełączane |
| Wymiary (szer. x gł. x wys.) | 43 x 25 x 9 cm |
| Dołączone akcesoria | Pilot, antena FM, bateria guzikowa CR2025 |
Często zadawane pytania - PTA66BT Pyle
Pytania użytkowników dotyczące PTA66BT Pyle
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Odbiornik w formacie PDF za darmo! Znajdź swoją instrukcję PTA66BT - Pyle i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PTA66BT marki Pyle.

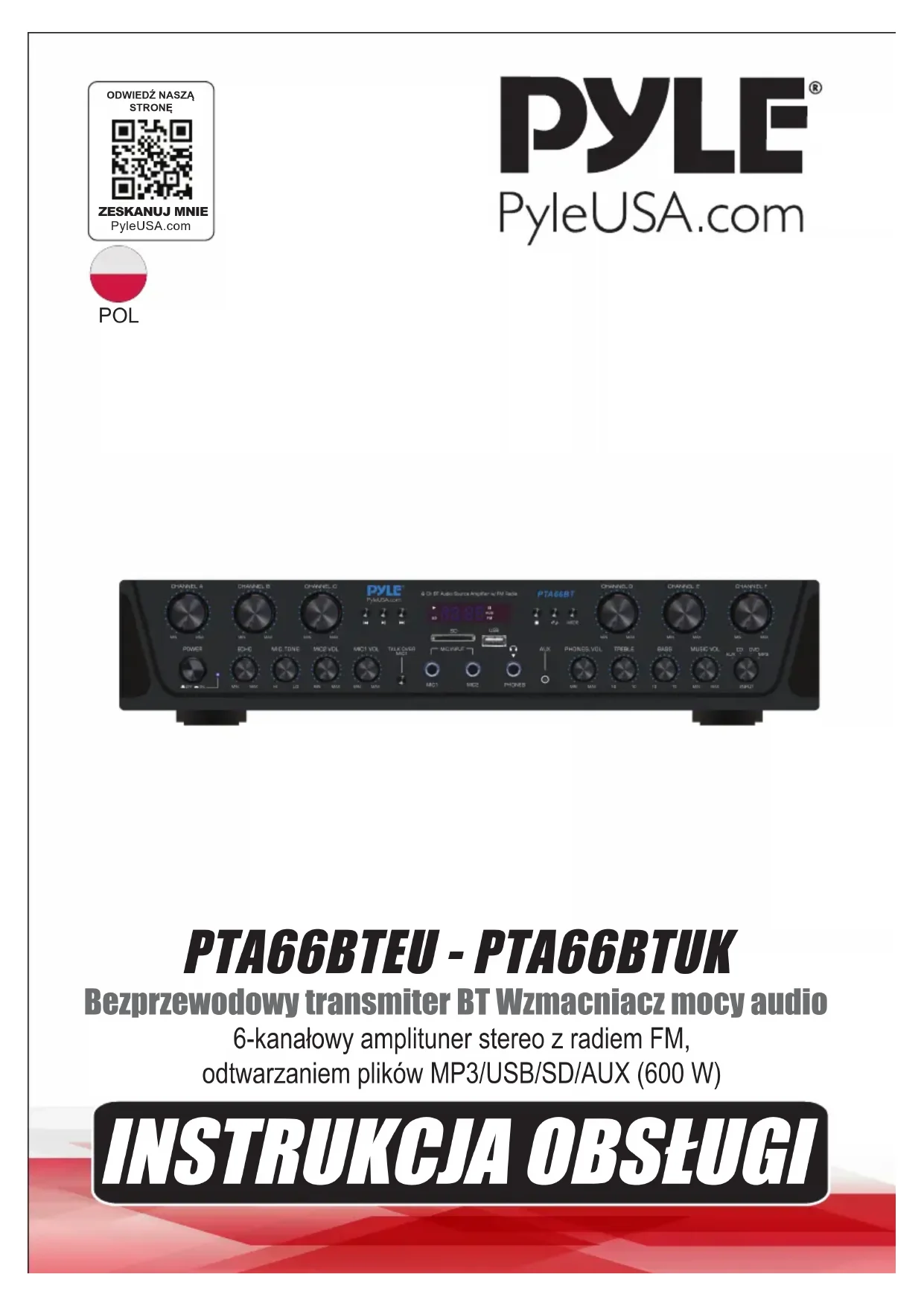

INSTRUKCJA OBSŁUGI PTA66BT Pyle
Bezprzewodowy transmitter BT Wzmacniacz mocy audio
6-kanałowy amplituner stereo z radiem FM, odtwarzaniem plików MP3/USB/SD/AUX (600 W)
INSTRUKCJA OBSEŁUGI
O PyleUSA:
Firma Pyle, założona w latach 60-tych XX wieku, stała się renomowanym producentem wysokiej jakości zaawansowanych głośników niskoto-nowych. Nasza podróż rozpoczęła się od kultowego głośnika Pyle Driver, który stał się powszechnie znaną marką oryginalnych głośników. Pod koniec XX wieku rozszerzyliśmy naszą działalność o głośniki zamienne, głośniki samochodowe, sprzęt audio do domu, marine audio oraz profesjonalne audio i instrumenty muzyczne z naszą linią Pyle Pro.
Pyle Car:
Przekształć swój samochód w idealne środowisko odsłuchowe dzięki naszym konkurencyjnym cenowo głośnikom, wzmacniaczom i radioodtwarzaczom. Zmodernizuj fabryczne głośniki, aby poprawić swoje wrażenia muzyczne. Zapoznaj się z akcesoriami, takimi jak systemy nawigacji, odtwarzacze DVD, interfejsy iPoda i kamery bezpieczeństwa.
Pyle Home:
Odkryj gamę produktów do domowej rozrywki, w tym projektory, telewizory, uchwyty, stojaki i technologię HD.
Pyle Home oferuje basowe mini głośniki, słuchawki, gramofony vintage, wzmacniacze mocy, głośniki tubowe i wiele więcej, aby wzbogacić Twoje wrażenia multimedialne w domu i w podróży.
Pyle Pro:
Jako wiodący dostawca sprzętu audio na świecie, Pyle Pro zaspokaja potrzeby muzyków, inżynierów studyjnych i amatorów. Nasze systemy PA, wyposażone w mikrofony bezprzewodowe, akumulatory i stacje dokujące do iPoda/iPhone'a, są idealne na różne imprezy. Poznaj naszą nową linię gitar, efektów gitarowych i konwerterów USB-analog. Bez kompromisów w zakresie jakości.
OSTRZEŻENIE!
UWAGA: ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE ZDEJMUJ POKRY-WY TEGO URZĄDZENIA. WEWNĄTRZ URZĄDZENIA NIE MA CZĘŚCI, KTÓRE MOGA BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA. WSZYSTKIE CZYNNOŚCI SERWISOWE MUSZĄ BYĆ WYKONYWANE PRZEZ WYKWALIFIKOWANEGO TECHNIKA.

Symbol błyskawicy ze strzałą w trójkącie równobocznym ma na celu ostrzeżenie użytkownika o obecności "NIEBEZPIECZNEGO" napięcia w obudowie produktu, które może być wystarczająco duże, aby stanowić ryzyko porażenia prądem elektrycznym osób. Użytkownicy powinni zachować szczególnie ostrożność, gdy ten symbol pojawia się w niniejszej instrukcji obsługi i przestrzegać wszystkich środków ostrożności.

Wykrzyknik w trójkącie równobocznym ma na celu zwrócenie uwagi użytkownika na obecność w niniejszej instrukcji ważnych instrukcji dotyczących obsługi i konserwacji (serwisowania).
- Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem korzystania z urządzenia.
- Zachowaj niniejszą instrukcję do wykorzystania w przyszłości.
- Zwróć uwagę na wszystkie ostrzeżenia.
- Postępuj zgodnie ze wszystkimi instrukcjami.
- OSTRZEŻENIE: Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiaj urządzenia na działanie deszczu lub wilgoci. Nie przechowuj ani nie używaj tego produktu w pobliżu płynów.
- Czyść tylko suchą szmatką.
- Nie przechowuj ani nie używaj tego produktu w pobliżu źródeł ciepła, takich jak grzejniki, rejestratory ciepła, kuchenki lub inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.
- Nie naruszaj bezpieczeństwa wtyczki spolaryzowanej lub z uziemieniem. Wtyczka spolaryzowana ma dwa ostrza, z których jedno jest szersze od drugiego. Wtyczka z uziemieniem ma dwa bolce i jeden okrągły. Szeroki bolec lub trzeci bolec jest przewidziany dla Twojego bezpieczeństwa. Jeśli dostarczona wtyczka nie pasuje do gniazdka, skonsultuj się z elektrykiem w celu wymiany przestarzałego gniazdka.
- Chroń wszystkie przewody podłączone do tego urządzenia przed nadepnięci em lub przytrzaśnięciem, szczególnie przy wtyczkach, gniazdach i w miejscu, w którym wychodzą z urządzenia. Odłączając przewód zasilający od gniazdka, chwytaj za wtyczkę, a nie ciągnij za przewód.
- Odłączaj urządzenie od zasilania podczas burz z wyładowaniami atmosferycznymi lub gdy nie jest ono używane przez dłuższy czas.
- Podczas podłączania tego urządzenia i wszelkich innych urządzeń używanych w związku z nim, upewnij się, że wszystkie urządzenia są wyłączone.
- Po zakończeniu instalacji i okablowania włącz wszystkie urządzenia z regulatorami głośności i poziomu skierowanymi w DÓŁ. Po włączeniu wszystkich urządzeń powoli podnieś regulatory głośności i poziomu do ich prawidłowych pozycji.
-
Podczas uziemiania urządzenia upewnij się, że jest ono prawidłowo uziemione, aby nie zniweczyć celu uziemienia sprzętu.
-
Przed umieszczeniem, zainstalowaniem, zamocowaniem lub zawieszeniem jakiegokolwiek produktu, sprawdź cały sprzęt, wieszaki, obudowy, przetworniki, wsporniki i powiązane wyposażenie pod kątem uszkodzeń. Wszelkie brakujące, skorodowane, zdeformowane lub niezgodne elementy mogą znacznie zmniejszyć wytrzymałość instalacji, takielunku lub siatki. Taki stan znacznie zmnie jsza bezpieczeństwo instalacji i musi zostać natychmiast naprawiony. Używaj wyłącznie sprzętu zaprojektowanego z myślą o warunkach obciążenia instalacji i nieprzewid zianych krótkotrwałych przeciążeniach. Nigdy nie przekraczaj znamionowej nośności materiału lub sprzętu.
-
Skonsultuj się z licencjonowanym specjalistą w sprawie instalacji sprzętu fizycznego. Upewnij się, że wszystkie lokalne, regionalne i krajowe przepisy dotyczące bezpieczeństwa i obsługi sprzętu są zrozumiałe i przestrzegane.
-
Wszelkie czynności serwisowe należy zlecać wykwalifikowanemu personelowi. Serwisowanie jest wymagane, gdy urządzenie zostało w jakikolwiek sposób uszkodzone, np. uszkodzony jest przewód zasilający lub wtyczka, do urządzenia dostała się ciecz lub przedmioty, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone.
Wprowadzenie
TAby w pełni wykorzystać nasze urządzenie PTA66BT, zalecamy zapoznanie się ze wszystkimi informacjami zawartymi w instrukcji obsługi przed jego użyciem.

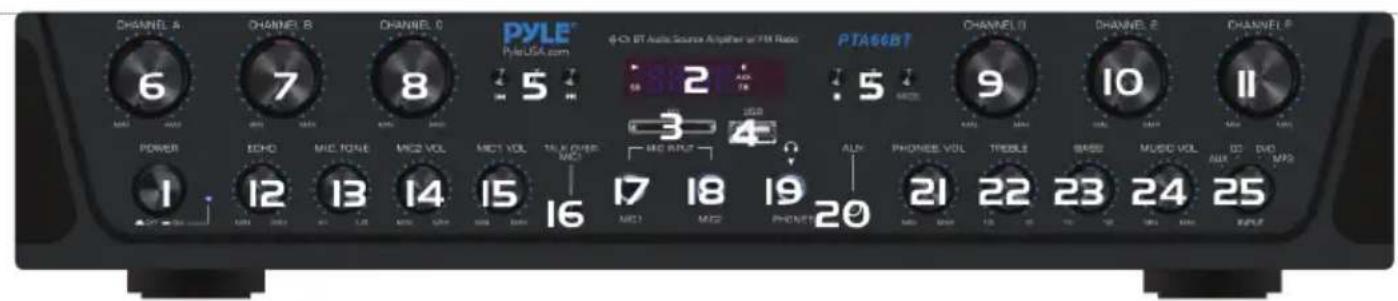

PANEL PRZEDNI I TYLNY
- Wyświetlacz LCD: służy do wyświetlania danych wejściowych urządzenia i informacji o czasie odtwarzania.
- Czytnik kart SD: Włóż kartę SD, aby odtwarzać pliki MP3.
- Port USB: Jest to port USB, do którego należy włożyć urządzenie pamięci masowej USB, aby odtwarzać pliki MP3.
UWAGA: Wejście USB służy WYŁĄCZNIE do podłączania pamięci flash USB. Jeśli podłączysz odtwarzacz MP3 lub komputer bezpośrednio do wejścia USB flash, urządzenie nie będzie w stanie odtwarzać dźwięku z tych urządzeń.

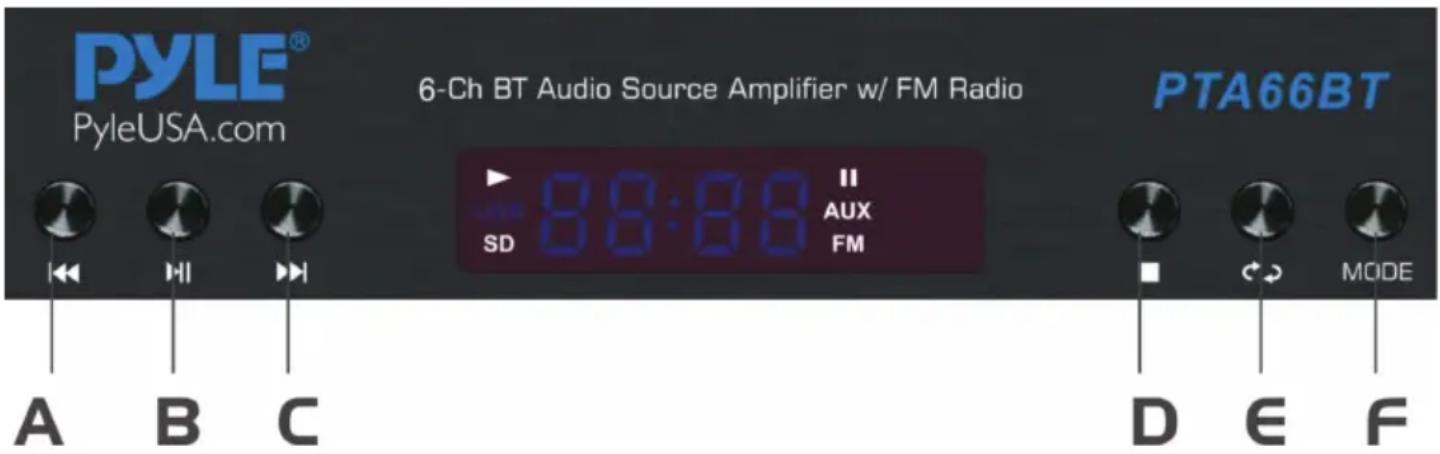

5. PRZYCISKI STERUJĄCE
- W trybie bezprzewodowym USB/SD/BT, aby wybrać poprzedni utwór.
- W trybie FM, aby wybrać poprzedni kanał radiowy.
- W trybie bezprzewodowym FM/ BT naciśnięcie tego przycisku spowoduje zmniejszenie głośności.
B. PRZYCISK ODTWARZANIA/PAUZY: Każde naciśnięcie PRZYCISKU ODTWARZA NIA/PAUZY powoduje przełączenie z odtwarzania na pauzę lub z pauzy na odtwarzanie w trybie USB/SD lub bezprzewodowym BT.
- Naciśnij przycisk ODTWARZANIA/PAUZY jeden raz, aby automatycznie przeskanować wszystkie częstotliwości od 87,5 MHz do 108 MHz w trybie FM, urządzenie automatycznie zapisze kanały.
C. PRZYCISK NEXT: Użyj tego przycisku, aby wybrać każdą funkcję w zależności od tych trzech różnych trybów, jak pokazano poniżej.
- W trybie bezprzewodowym USB/SD/BT, aby wybrać następny utwór.
- W trybie FM, aby wybrać następny kanał radiowy.
- W trybie bezprzewodowym FM/ BT naciśnięcie tego przycisku spowoduje zwiększenie głośności.
D. PRZYCISK STOP: Naciśnij ten przycisk, aby zatrzymać odtwarzanie muzyki.
E. PRZYCISK POWTARZANIA: Ten przycisk umożliwia odtwarzanie muzyki w trybie powtarzania (w trybie All lub Single).
ALL-- Wszystkie utwory na karcie USB lub SD będą powtarzane w kolejności bez przerw.
SINGLE-- Powtórz odtwarzany utwór.
F. PRZYCISK TRYBU: Naciśnij ten przycisk, aby wybrać jeden z trybów odtwarzania USB/SD, tryb FM lub tryb Bluetooth, automatycznie ustawia się na tryb USB/SD po włączeniu urządzenia, automatycznie odtwarza pliki MP3 po włożeniu napędu USB lub karty SD.
KROKI, ABY POŁĄCZYĆ SIĘ Z BEZPRZEWODOWYM URZĄDZENIEM BT Po sparowaniu możesz odtwarzać muzykę z urządzenia bezprzewodowego BT. Możesz także użyć przycisków sterowania na urządzeniu, aby wybrać utwory z urządzenia Bluetooth.
- Naciśnij przycisk MODE, aby wybrać tryb bezprzewodowy BT, na wyświetlaczu pojawi się WIRELESS BT.
- Wyszukaj nazwy urządzeń bezprzewodowych BT innych urządzeń bezprzewodowych BT i możesz znaleźć nazwę urządzenia bezprzewodowego BT - PYLEUSA
- Wybierz urządzenie bezprzewodowe BT PYLEUSA i poczekaj na sparowanie urządzenia.
-
PTA66BT wyemituje sygnał dźwiękowy potwierdzający pomyślne sparowanie urządzeń.
-
Pokrętło regulacji głośności kanału A
Obróć to pokrętło, aby wyregulować poziom głośności kanału A.
- Pokrętło regulacji głośności kanału B
Obróć to pokrętło, aby wyregulować poziom głośności kanału B.
- Pokrętło regulacji głośności kanału C
Obróć to pokrętło, aby wyregulować poziom głośności kanału C.
- Pokrętło regulacji głośności kanału D
Obróć to pokrętło, aby wyregulować poziom głośności kanału D.
- Pokrętło regulacji głośności kanału E
Obróć to pokrętło, aby dostosować poziom głośności kanału E.
- Pokrętło regulacji głośności kanału F
Obróć to pokrętło, aby wyregulować poziom głośności kanału F.
- Pokrętło regulacji głośności echa
Obróć to pokrętło, aby wyregulować głośność echa mikrofonu.
- POKRĘTŁO KONTROLI DŻWIĘKU MIKROFONU
Obróć to pokrętło, aby wyregulować ton wyjściowy mikrofonu.
-
POKRĘTŁO GŁOŚNOŚCI MIC 2 - Obróć to pokrętło, aby wyregulować głośność MIC 2.
-
POKRETŁO GŁOŚNOŚCI MIC 1 - Obróć to pokrętło, aby wyregulować głośność MIC 1.
-
PRZYCISK MIC 1 TALK - Obróć to pokrętło, aby wyregulować głośność MIC 1. Naciśnij to pokrętło, aby ściszyć muzykę podczas korzystania z wejścia MIC 1.
-
MIC INPUT 1 - Gniazdo wejściowe MIC 1 do podłączenia niezbalansowanego mikrofonu o niskiej impedancji ze złączem 1/4" TRS.
-
MIC INPUT 2 - gniazdo wejściowe MIC 2 do podłączenia
19. WYJŚCIE SŁUCHAWKOWE
Umożliwia słuchanie muzyki przez słuchawki.
-
WEJŚCIE AUX - Umożliwia podłączenie odtwarzacza MP3 lub Ipod za pomocą złącza jack 3,5 mm.
-
POKRĘTŁO REGULACJI GŁOŚNOŚCI WYJŚCIA SŁUCHAWKOWEGO - Obróć to pokrętło, aby wyregulować głośność wyjścia słuchawkowego.
-
TREBLE - Obróć to pokrętło, aby wyregulować wysokie częstotliwości kanału 1/2/3/4.
-
BASS - Obróć to pokrętło, aby wyregulować niskie częstotliwości kanału 1/2/3/4.
-
POKRĘTŁO REGULACJI GŁOŚNOŚCI MUZYKI - Obróć to pokrętło, aby wyregulować główny poziom głośności muzyki.
-
WYBÓR WEJŚCIA - Obróć to pokrętło, aby wybrać odpowiednie wejście.
-
ZŁĄCZE ANTENY FM - Podłącz antenę FM.
-
ZŁĄCZE AUDIO INPUT RCA - Podłącz gniazda wyjściowe audio DVD/CD do tych gniazd.
-
LINE OUT - Podłącz gniazda RCA wejścia audio/subwoofera innych urządzeń do tych gniazd RCA.
-
WYJŚCIE GŁOŚNIKOWE - Dostępnych jest 6 grup wyjść głośnikowych.
30. ANTENA BEZPRZEWODOWA BT
Odłącz antenę podczas korzystania z bezprzewodowego wejścia BT.
- ZASILANIE - Podłącz do gniazdka sieciowego. Urządzenie działa zarówno z AC-115V, jak i AC-230V, upewnij się, że wybrałeś właściwe napięcie przed włączeniem urządzenia.

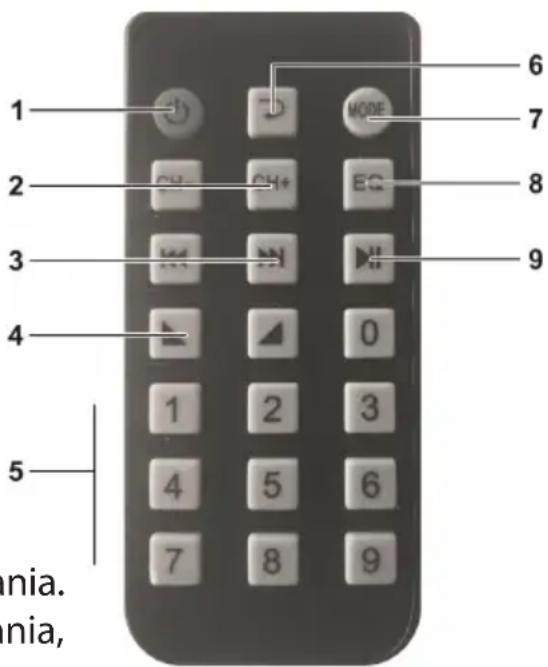

Zdalne sterowanie
- Naciśnij ten przycisk, aby włączyć lub wyłączyć odtwarzacz MP3.
- W trybie FM naciśnij te dwa przyciski, aby wybrać poprzedni lub następny kanał.
- Naciśnij te dwa przyciski, aby wybrać poprzedni lub następny utwór w trybie USB, SD lub BT Wireless.
- Zwiększ lub zmniejsz głośność
-
Naciśnij cyfry, aby bezpośrednio wybrać utwory. Odpowiedź urządzenia w trybie USB lub SD zajmuje 1-2 sekundy.
-
Naciśnij ten przycisk, aby włączyć tryb powtarzania.
-
Naciśnij ten przycisk, aby wybrać tryb odtwarzania, np. USB/SD/FM/WIRELESS BT
-
Funkcja EQ, jeśli odtwarzacz mp3 posiada funkcję EQ.
-
Funkcja odtwarzania i pauzy dla MP3
Bezprzewodowy transmitter BT Wzmacniacz mocy audio
6-kanałowy amplituner stereo z radiem FM, odtwarzaniem plików MP3/USB/SD/AUX (600 W)
Charakterystyka:
- 6-kanałowy wzmacniacz
• Kompaktowy odbiornik stereo
• Zintegrowany Bluetooth do transmisji bezprzewodowej
• Radio FM z cyfrowym wyświetlaczem LED - Środkowy przycisk sterowania na panelu przednim
- Przełącznik wyboru trybu wejścia źródła dźwięku
- Połączenie audio i przesyłanie strumieniowe z urządzeń zewnętrznych
- Obsługa cyfrowych plików audio mp3
- Pamięć flash USB i czytnik kart pamięci SD
• (2) Gniazda wejściowe mikrofonu 1/4" - Funkcja rozmowy z wbudowanym mikrofonem (tylko MIC1)
- Wejście pomocnicze 3,5 mm
• Złącza wejściowe audio RCA (L/R) - Złącza wyjściowe RCA (L/R) REC + subwoofer
- Gniazdo słuchawkowe z niezależną regulacją głośności
- Zabezpieczenie przed zwarciem i przepięciem
- Ustawienia konfiguracji audio: Tony wysokie, Basy, Głośność główna, Echo, Głośność, Ton mikrofonu.
- Wygodna kontrola źródła dźwięku do użytku domowego lub biurowego
Łączność Bluetooth:
- Prosta i nieskomplikowana konfiguracja parowania
- Natychmiastowa możliwość bezprze wodowego strumieniowania dźwięku
- Działa ze wszystkimi najnowszymi urządzeniami (Iphone, Android, smartfony, tablety, laptopy itp.)
- Nazwa sieci Bluetooth: "PYLEUSA".
• Wersja Bluetooth: 4.0
• Zasięg bezprzewodowy: 40'+ ft.
Ostrzeżenie California Prop 65
! OSTRZEŻENIE:
Ten produkt może narazić użytkownika na kontakt z substancjami chemicznymi, o których wiadomo, że Stanu Kalifornia, że powodują raka, wady wrodzone i inne szkodliwe działanie na rozrodczość. Nie połykaj.
Wiecej informacji: www.P65warnings.ca.gov
Zawartość pudełka:
- Wzmacniacz stereo do komputerów stacjonarnych
- Pilot zdalnego sterowania
- Antena FM
Specyfikacje techniczne:
• Moc wyjściowa: 600 W MAX
- Konstrukcja wzmacniacza: 6 kanałów
- Impedancja: 4-8 Ohm
• Pasmo przenoszenia: 20Hz-20kHz
- Stosunek sygnału do szumu: >81 dB
• T.H.D.: < 0,3%.
• Pamięć stacji radiowych:
• 30 zaprogramowanych stacji
- Zasięg bezprzewodowy: do 40'+ ft.
- Kompatybilność z plikami cyfrowymi: MP3, WAV
- Maksymalna kompatybilność z pamięcią USB/SD Flash: do 32 GB
- Długość przewodu zasilającego: 4,2' ft.
• Zasilanie: 120/240 V, przełączane
- Bateria pilota: (1) x bateria guzikowa CR2025 (w zestawie)
- Wymiary (dł. x szer. x wys.): 16,9" x 9,84" x 3,54" cali / 43 x 25 x 9 –centymetr
Zarejestruj swój produkt
Dziękujemy za wybranie PyleUSA. Rejestrując swój produkt, zapewniasz sobie wszystkie korzyści płynące z naszej ekskluzywnej ekskluzywnej gwarancji i spersonalizowanej obsługi klienta. Wypełnij formularz, aby uzyskać dostęp do pomocy ekspertów i utrzymać swój zakup PyleUSA w idealnym stanie.
ZACZNIJ TUTAJ

Masz pytania lub uwagi?
Jesteśmy tutaj, aby Ci pomóc!
Phone: (1) 718-535-1800
PyleUSA.com/ContactUs
