INSTRUKCJA OBSŁUGI PDA69BU Pyle

Kompaktowy bezprzewodowy wzmacniacz stereo BT Biurkowy wzmacniacz mocy audio z radiem FM, odtwarzaczami MP3/USB/SD, cyfrowym wyświetlaczem LCD, wejściem mikrofonowym (300 W) Pamiętaj, że zastrzegamy sobie prawo do wprowadzania zmian produkcyjnych w trakcie eksploatacji naszych linii produktów, które mogą mieć wpływ na informacje zawarte w niniejszej instrukcji.OSTRZEŻENIE! UWAGA: ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE ZDEJMUJ POKRYWY TEGO URZĄDZENIA. WEWNĄTRZURZĄDZENIA NIE MA CZĘŚCI, KTÓRE MOGĄ BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA. WSZYSTKIE CZYNNOŚCISERWISOWE MUSZĄ BYĆ WYKONYWANE PRZEZ WYKWALIFIKOWANEGO TECHNIKA. Symbol błyskawicy ze strzałką w trójkącie równobocznym ma na celu ostrzeżenie użytkownika o obecności "NIEBEZPIECZNEGO" napięcia w obudowie produktu, które może być wystarczająco duże, aby stanowić ryzyko porażenia prądem elektrycznym osób. Użytkownicy powinni zachować szczególną ostrożność, gdy ten symbol pojawia się w niniejszej instrukcji obsługi i przestrzegać wszystkich środków ostrożności. Wykrzyknik w trójkącie równobocznym ma na celu zwrócenie uwagi użytkownika na obecność w niniejszej instrukcji ważnych instrukcji dotyczących obsługi i konserwacji (serwisowania). Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem korzystania z urządzenia.1. Zachowaj niniejszą instrukcję do wykorzystania w przyszłości.2. Zwróć uwagę na wszystkie ostrzeżenia.3. Postępuj zgodnie ze wszystkimi instrukcjami.4. OSTRZEŻENIE: Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiaj urządzenia na działanie deszczu lub wilgoci. Nie przechowuj ani nie używaj tego produktu w pobliżu płynów.

Czyść tylko suchą szmatką.6. Nie przechowuj ani nie używaj tego produktu w pobliżu źródeł ciepła, takich jak grzejniki, rejestratory ciepła, kuchenki lub inne urządzenia (w tym wzmacniacze) wytwarzające ciepło.

Nie naruszaj bezpieczeństwa wtyczki spolaryzowanej lub z uziemieniem. Wtyczka spolaryzowana ma dwa ostrza, z których jedno jest szersze od drugiego. Wtyczka z uziemieniem ma dwa bolce i jeden okrągły. Szeroki bolec lub trzeci bolec jest przewidziany dla Twojego bezpieczeństwa. Jeśli dostarczona wtyczka nie pasuje do gniazdka, skonsultuj się z elektrykiem w celu wymiany przestarzałego gniazdka.

Chroń wszystkie przewody podłączone do tego urządzenia przed nadepnięciem lub przytrzaśnięciem, szczególnie przy wtyczkach, gniazdach i w miejscu, w którym wychodzą z urządzenia. Odłączając przewód zasilający od gniazdka, chwytaj za wtyczkę, a nie ciągnij za przewód.

Odłączaj urządzenie od zasilania podczas burz z wyładowaniami atmosferycznymi lub gdy nie jest ono używane przez dłuższy czas.

Podczas podłączania tego urządzenia i wszelkich innych urządzeń używanych w związku z nim, upewnij się, że wszystkie urządzenia są wyłączone.

Po zakończeniu instalacji i okablowania włącz wszystkie urządzenia z regulatorami głośności i poziomu skierowanymi w DÓŁ. Po włączeniu wszystkich urządzeń powoli podnieś regulatory głośności i poziomu do ich prawidłowych pozycji.

Podczas uziemiania urządzenia upewnij się, że jest ono prawidłowo uziemione, aby nie zniweczyć celu uziemienia sprzętu.

14. Przed umieszczeniem, zainstalowaniem, zamocowaniem lub zawieszeniem jakiegokolwiek produktu, sprawdź cały sprzęt, wieszaki, obudowy, przetworniki, wsporniki i powiązane wyposażenie pod kątem uszkodzeń. Wszelkie brakujące, skorodowane, zdeformowane lub niezgodne elementy mogą znacznie zmniejszyć wytrzymałość instalacji, takielunku lub siatki. Taki stan znacznie zmniejsza bezpieczeństwo instalacji i musi zostać natychmiast naprawiony. Używaj wyłącznie sprzętu zaprojektowanego z myślą o warunkach obciążenia instalacji i nieprzewidzianych krótkotrwałych przeciążeniach. Nigdy nie przekraczaj znamionowej nośności materiału lub sprzętu.15. Skonsultuj się z licencjonowanym specjalistą w sprawie instalacji sprzętu fizycznego. Upewnij się, że wszystkie lokalne, regionalne i krajowe przepisy dotyczące bezpieczeństwa i obsługi sprzętu są zrozumiałe i przestrzegane.16. Wszelkie czynności serwisowe należy zlecać wykwalifikowanemu personelowi. Serwisowanie jest wymagane, gdy urządzenie zostało w jakikolwiek sposób uszkodzone, np. uszkodzony jest przewód zasilający lub wtyczka, do urządzenia dostała się ciecz lub przedmioty, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało upuszczone. UWAGA

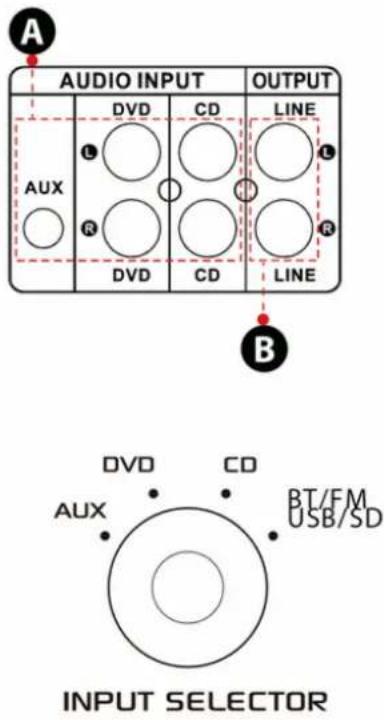

1. A: Podłącz wejście audio do wyjścia audio

odtwarzacza CD/DVD/TV. WAŻNE: Urządzenie nie obsługuje sygnału wideo. Upewnij się, że terminal CD/DVD/TV AUDIO OUTPUT jest podłączony. Jeśli przez pomyłkę podłączysz urządzenie do wyjścia wideo CD/DVD/TV, słyszalne będą szumy.

2. B: Wyjście sygnału, które można podłączyć do innego

wzmacniacza lub wzmocnionych głośników. Wprowadzenie Aby w pełni wykorzystać możliwości naszego sprzętu, zalecamy zapoznanie się ze wszystkimi informacjami zawartymi w instrukcji obsługi przed jego użyciem. Selektor wejścia nie będzie działał, jeśli sygnałpochodzi z wyjścia liniowego.A. Przed użyciem pilota zdalnego sterowania wyjmij baterię, w przeciwnym razie pilot zdalnego sterowania nie będzie działać. B. Naciśnij te dwa przyciski, aby wybrać poprzedni lub następny utwór w trybie bezprzewodowym USB/SD lub BT; w trybie FM nie ma reakcji. C. Naciśnij te dwa przyciski, aby zwiększyć lub zmniejszyć głośność radia bezprzewodowego, USB/SD i FM. Przyciski te nie sterują głośnością wejścia AUX, CD i DVD. D. Naciśnij ten przycisk, aby automatycznie przeskanować wszystkie częstotliwości od 87,5 MHz do 108 MHz, a urządzenie automatycznie zapisze kanały w trybie FM. E. Naciśnij ten przycisk, aby wybrać jeden z trybów odtwarzania (tryb USB/SD, tryb FM i tryb bezprzewodowy BT). Po włączeniu urządzenia tryb USB/SD zostanie ustawiony automatycznie. Pliki MP3 będą odtwarzane automatycznie po włożeniu szybkiego dysku USB lub karty SD. Za pomocą tego przycisku nie można wybrać wejścia AUX, CD i DVD. F. Naciśnij i przytrzymaj ten przycisk, aby włączyć lub wyłączyć tryby USB/SD, BT wireless i FM, ale nie, aby włączyć lub wyłączyć urządzenie. Urządzenie będzie wysyłać sygnał w trybie wejścia CD, DVD, AUX, jeśli wyłączysz tryby USB/SD, BT wireless i FM.G. Skieruj pilota zdalnego sterowania na odbiornik urządzenia głównego. www.PyleUSA.com

Pilot zdalnego sterowania umożliwia dostęp tylko do funkcji USB/SD, bezprzewodowego BT i FM, alenie do głównej regulacji głośności, mikrofonu, tonów niskich i wysokich oraz innych funkcji.

W przypadku plików zapisanych na kartach USB/SD obsługiwane są wyłącznie formaty MP3,WMA i WAV. Urządzenie może pomijać pliki z nieobsługiwanych ścieżek na kartach USB lub SD.

Port USB służy wyłącznie do odtwarzania plików audio z pamięci USB. NIE używaj portu USB do zasilania innych urządzeń, ponieważ może to spowodować uszkodzenie urządzenia, a nawet dym.

3. KROKI STEROWANIA RADIEM FM

A. Przed rozpoczęciem korzystania z radia FM podłącz antenę FM. B. Naciśnij przycisk MODE na panelu przednim lub pilocie zdalnego sterowania, aby wybrać tryb FM. C. Naciśnij przycisk PLAY/PAUSE na panelu przednim lub pilocie zdalnego sterowania, a urządzenie automatycznie wyszuka stacje radiowe FM z zakresu od 87,5 MHz do 108 MHz.D. Naciśnij przycisk NEXT/ PREVIOUS, aby wybrać stację FM.www.PyleUSA.com

A. Przyciski te służą wyłącznie do sterowania funkcjami USB/SD, BT wireless i FM i nie sterują żadnymi innymi funkcjami. B. PRZYCISK TRYBU: Naciśnij ten przycisk, aby wybrać tryb USB/SD, tryb FM lub tryb odtwarzania bezprzewodowego BT. Tryb USB/SD zostanie ustawiony automatycznie po włączeniu zasilania. Automatycznie odtwarza pliki mp3 po włożeniu pamięci USB lub karty SD. Przycisk ten nie może być używany do wyboru wejścia AUX, CD lub DVD. C. Każde naciśnięcie PRZYCISKU ODTWARZANIA/PAUZY powoduje przejście od odtwarzania do pauzy lub od pauzy do odtwarzania w trybie USB/SD lub Wireless BT. Naciśnij przycisk PLAY/PAUSE jeden raz, aby automatycznie przeskanować wszystkie częstotliwości od 87,5 MHz do 108 MHz w trybie FM. Naciśnij przycisk, aby automatycznie przeskanować kanały podczas korzystania z radia FM po raz pierwszy. Po zakończeniu skanowania urządzenie automatycznie zapisze wszystkie kanały radiowe i rozpocznie odtwarzanie od pierwszego kanału radiowego. Nie ma potrzeby ponownego skanowania po każdym włączeniu radia FM. D. PRZYCISK NASTĘPNY/POPRZEDNI: Użyj tych dwóch przycisków aby: Wybrać poprzedni utwór lub folder zgodnie z poniższymi trybami. W trybie USB/SD: Użyj, aby wybrać poprzedni lub następny utwór, lub użyj, aby wybrać poprzedni lub następny folder w trybie FOLDER. W trybie bezprzewodowym BT: Użyj, aby wybrać poprzedni lub następny utwór.W trybie FM: Użyj, aby wybrać poprzedni lub następny kanał radiowy.

Wybierz tryb wejścia MP3/BT, jeśli chcesz odtwarzać USB/SD/BT bezprzewodowo/radio FM. Wybierz tryb wejścia CD, aby odtwarzać sygnał wejściowy z gniazd CD. Wybierz tryb wejścia AUX, aby odtwarzać sygnał wejściowy z gniazd AUX. Wybierz tryb wejścia DVD, jeśli chcesz odtwarzać sygnał wejściowy z gniazd DVD, w przeciwnym razie na wyjściu urządzenia nie będzie żadnego sygnału.www.PyleUSA.com

Po włożeniu pamięci USB/karty SD do gniazda wejściowego, upewnij się, że przełącznikwyboru wejścia (11) jest ustawiony na USB/SD, a następnie naciśnij przycisk trybu, abywybrać pomiędzy portem USB audio, wejściem karty SD, bezprzewodowym BT lub radiem FM.Jeśli chcesz korzystać z radia bezprzewodowego, wykonaj poniższe czynności.

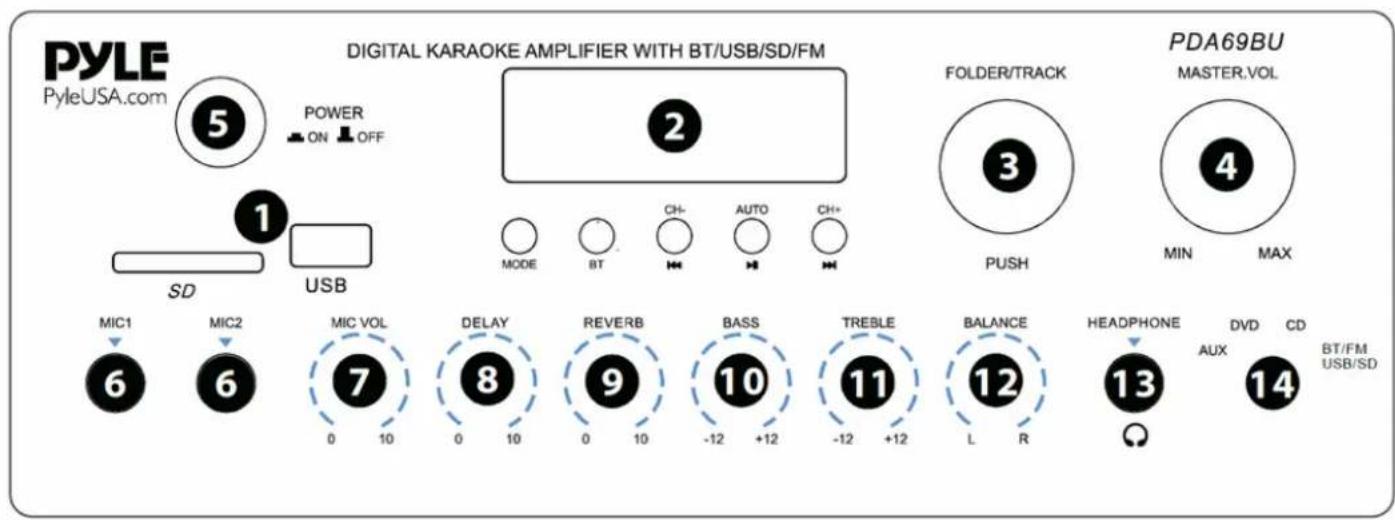

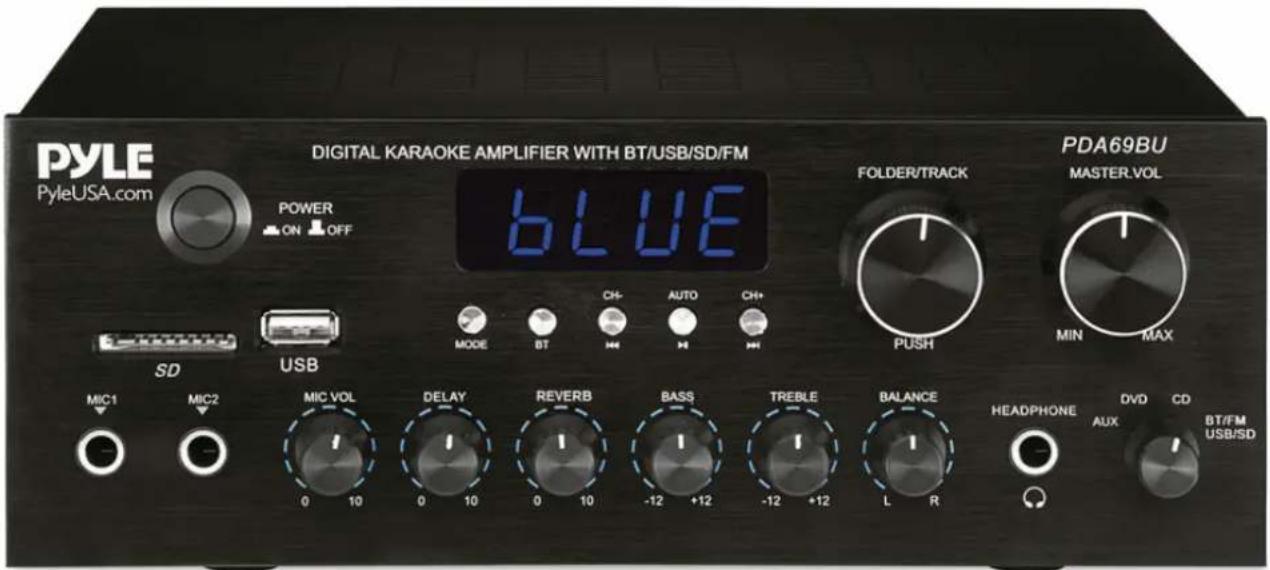

PANEL PRZEDNI I TYLNY

1. USB/karta SD/bezprzewodowy BT/karta SD Sterowanie konsolą

KROKI, ABY POŁĄCZYĆ SIĘ Z BEZPRZEWODOWYM URZĄDZENIEM BT A. Naciśnij przycisk MODE lub naciśnij i przytrzymaj przycisk BT przez 3 sekundy na pilocie zdalnego sterowania, aby przejść do trybu Bluetooth. B. Wyszukaj urządzenie Bluetooth i znajdź nazwę Bluetooth "PYLEUSA lub BT". C. Wybierz nazwę Bluetooth "PYLEUSA lub BT" i poczekaj na sparowanie urządzenia. D. Urządzenie wyemituje sygnał dźwiękowy potwierdzający pomyślne sparowanie urządzeń.E. Po sparowaniu możesz słuchać muzyki z urządzenia Bluetooth. Możesz także użyć przycisków sterowania na urządzeniu, aby wybrać utwory z urządzenia Bluetooth.www.PyleUSA.com

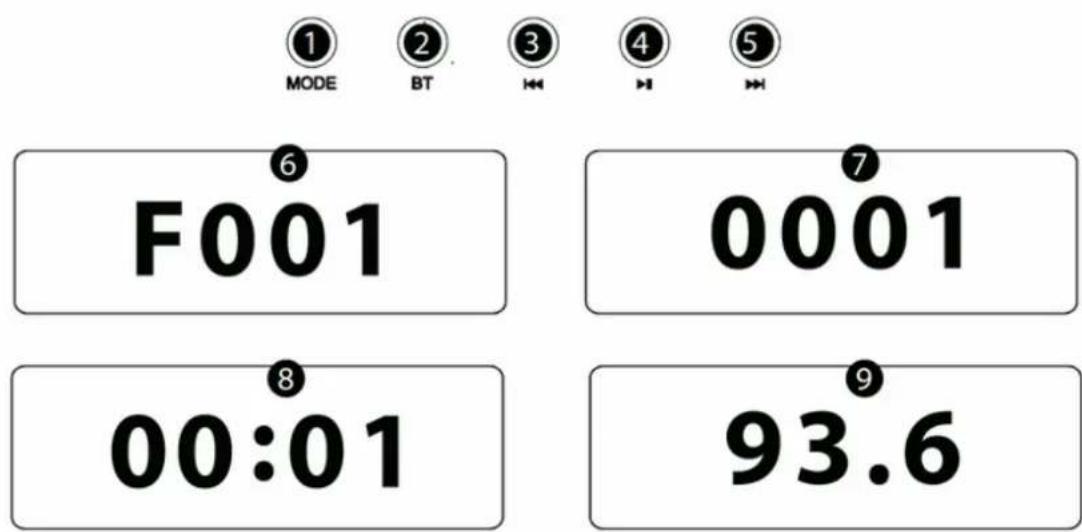

UWAGA: Wejście USB służy WYŁĄCZNIE do podłączania pendrive'a (pamięci USB). Podłączenie odtwarzacza MP3 lub komputera bezpośrednio do wejścia USB Quickdrive uniemożliwi odtwarzanie dźwięku z tych urządzeń. TRYB: Na wyświetlaczu pojawi się "USB" w trybie USB, "SD" w trybie karty SD, "BLUE" w trybie BLUETOOTH, "87.5-108" w trybie FM. BT: Przycisk bezpośredniego wyboru trybu Bluetooth.2. Poprzedni utwór w przypadku modelu USB/SD/BT lub poprzednia stacja w przypadku modelu FM.

Jest to przycisk odtwarzania i pauzy; w trybie FM naciśnij i przytrzymaj ten przycisk, aby automatycznie wyszukać stacje FM i automatycznie je zapisać.

Następny utwór w przypadku modelu USB/SD/BT lub następna stacja radiowa w przypadku modelu FM. Tryb wyszukiwania folderu: Naciśnij pokrętło folderu/ścieżki, na wyświetlaczu LED pojawi się"F001" i obróć pokrętło folderu/ścieżki, aby wybrać folder. Tryb wyszukiwania utworów: Obróć pokrętło folderu/ścieżki lub naciśnij przyciski poprzedni inastępny, aby wyświetlić numer bieżącego utworu. Czas odtwarzania: W tym miejscu wyświetlany jest czas odtwarzania bieżącego utworu.8.Wyświetla częstotliwość FM bieżącej stacji.9. F. Użyj innych elementów sterujących, odtwarzania/pauzy, poprzedniego utworu i następnego utworu, aby odtwarzać dźwięk z bezprzewodowego urządzenia BT.

2. Wyświetlacz konsoli sterowania USB/karty SD3. Przycisk wyszukiwania utworów/folderów

Obróć to pokrętło w prawo, aby wyszukać wszystkie ścieżki na karcie USB/SD. Każdy utwór jest wyświetlany według nazwy. Utwory lub foldery są wyświetlane w kolejności chronologicznej (od momentu załadowania plików na kartę USB/SD). Naciśnij przycisk , aby rozpocząć odtwarzanie żądanego utworu. W pierwszej kolejności wyświetlane są ścieżki w pliku źródłowym, a następnie ścieżki w folderach. Naciśnij ten przycisk, aby włączyć funkcję wyszukiwania folderów. Po jego naciśnięciu na wyświetlaczu zacznie migać "F001". Następnie obróć pokrętło w prawo, aby wyszukać foldery w pamięci USB/karty SD. Naciśnij pokrętło, aby rozpocząć odtwarzanie utworów w danym folderze. www.PyleUSA.com

Czytnik kart SD/port USB: aby korzystać z dysków zewnętrznych w tym urządzeniu, po prostu podłącz kartę SD/USB do tych portów.

Ekran LCD: ten ekran wyświetla wszystkie informacje związane z nośnikiem zewnętrznym lub urządzeniem.

Wybór folderu i utworu3. Przycisk zasilania: ten przycisk włącza i wyłącza urządzenie.4. Pokrętło regulacji głośności mikrofonu: Obróć to pokrętło, aby wyregulować głośność mikrofonu.

Pokrętło regulacji głośności echa mikrofonu: Obróć to pokrętło, aby dostosować poziom głośności echa mikrofonu.

Pokrętło regulacji tonów niskich: Obróć to pokrętło, aby dostosować częstotliwości tonów niskich kanałów 1 i 2.

Pokrętło głośności głównej: Przesuń pokrętło w górę i w dół, aby wyregulować głośność główną.

Regulacja wysokich tonów: Obróć to pokrętło, aby wyregulować wysokie częstotliwości kanału 1 i kanału 2.

Balans: Kontroluje balans głośności od lewej do prawej.10. Selektor wejścia: Przekręć to pokrętło, aby wybrać najkorzystniejsze wejście.11. WEJŚCIA MIKROFONÓW: Do tych gniazd podłącza się KARAOKE lub ZEWNĘTRZNY MIKROFON.

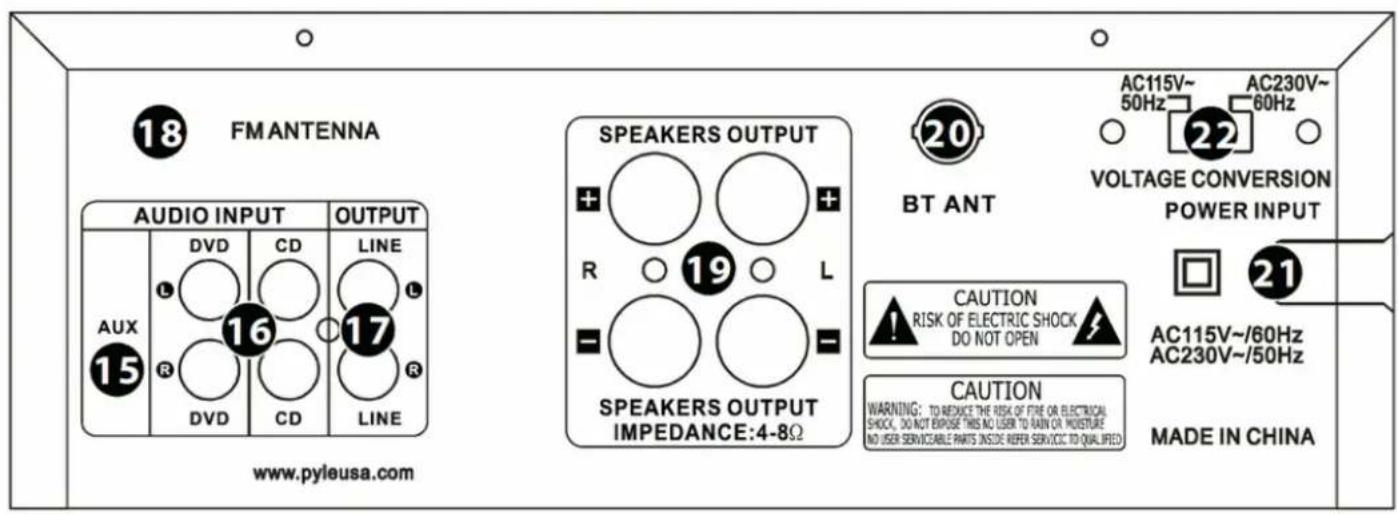

GNIAZDO IPOD/MP3: Do tego gniazda podłącza się urządzenia IPOD/MP3.13. ODBIORNIK ZDALNEGO STEROWANIA: Służy do odbierania sygnału zdalnego sterowania.14. WSKAŹNIK LED PRACY: Gdy urządzenie jest włączone, dioda LED świeci się.15. WEJŚCIE AUDIO: Podłącz gniazda wyjściowe audio DVD/CD do tych gniazd.16. LINE OUT: Podłącz gniazda wejściowe RECORD do tych gniazd.17. ZŁĄCZE ANTENY FM: Złącze dla anten AM i FM.18. WYJŚCIE GŁOŚNIKOWE: Podłącz system głośników do tych gniazd.19. ANTENA BLUETOOTH: Odłącz antenę podczas korzystania z wejścia Bluetooth.20.ZDALNE STEROWANIE Ten przycisk jest wielofunkcyjny, naciśnij go, aby włączyć lub wyłączyć odtwarzanie USB/SD/FM/BT, nie włącza on ani nie wyłącza urządzenia. Naciśnij i przytrzymaj ten przycisk przez 3 sekundy, aby wybrać folder do odtwarzania. Naciśnij te przyciski, aby wybrać 8 rodzajów efektów DSP bezpośrednio w trybie pracy USB, SD, FMlub BT. Naciśnij dwa przyciski, aby wyregulować basy dźwięku w trybie pracy USB, SD, FM lub BT. BASS-zmniejsza moc basów, BASS+ zwiększa moc basów. Naciśnij te dwa przyciski, aby wybrać poprzedni lub następny utwór w trybie USB, SD lub Bluetoothalbo aby wybrać poprzedni lub następny kanał w trybie FM. Naciśnij dwa przyciski, aby wyregulować wysokie tony dźwięku w trybie pracy USB, SD, FM lub BT.TREBLE- zmniejsza poziom wyjściowy TREBLE, BASS+ zwiększa poziom wyjściowy TREBLE. Przyciski te są wielofunkcyjne, naciskaj numery, aby bezpośrednio wybierać utwory. W trybie USB lub SD czas reakcji urządzenia wynosi 1-2 sekundy. Naciśnij i przytrzymaj te przyciski przez 3 sekundy, aby wybrać źródło sygnału wejściowego. Naprzykład naciśnij i przytrzymaj przycisk 4 przez 3 sekundy, aby wybrać tryb pracy Bluetooth. Naciśnij ten przycisk, aby wyciszyć dźwięk w trybie pracy USB, SD, FM lub BT.7. Naciśnij ten przycisk, aby wybrać tryb odtwarzania, taki jak USB/SD/FM/BT.

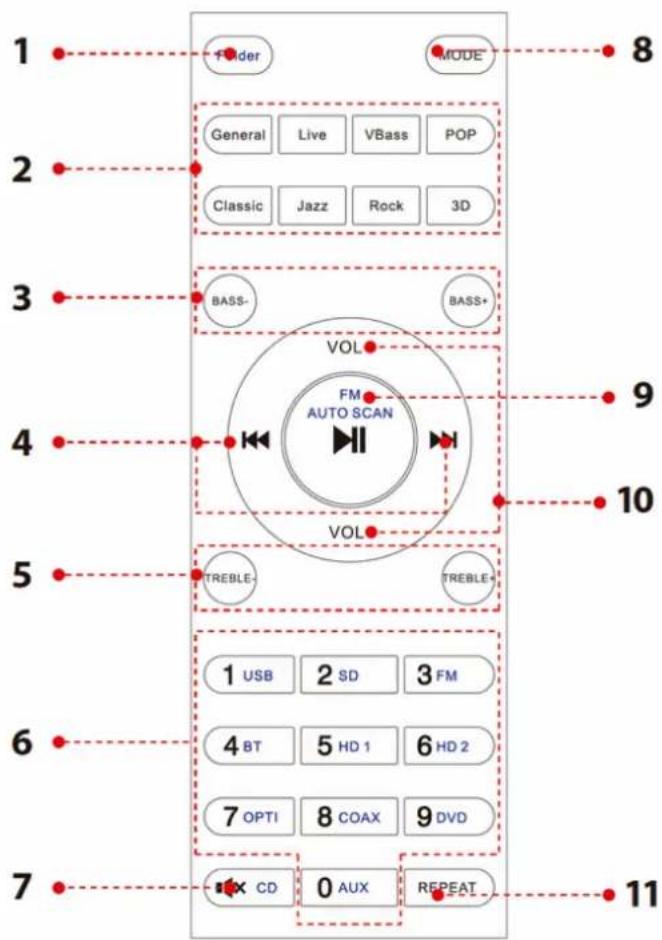

Funkcja odtwarzania i pauzy dla trybu USB/SD/BT. Naciśnij ten przycisk, aby automatycznie przeskanować kanał w trybie FM i automatycznie zapisać kanał.

Naciśnij dwa przyciski, aby zwiększyć lub zmniejszyć głośność dźwięku w trybie USB, SD, FM lub BT.

Naciśnij ten przycisk, aby wybrać tryb powtarzania. One - powtórz bieżący odtwarzany plik, All - powtórz wszystkie odtwarzane pliki na USB lub SD. Folder - powtórz wszystkie pliki w bieżącym folderze odtwarzania.

UWAGA 1. Ten pilot zdalnego sterowania działa tylko w trybieUSB, SD, FM i Bluetooth.2. Przyciski HD1, HD2, OPTI, COAX, DVD, CD i AUX niedziałają w modelu PDA69BU.3. Przełącz na tryb USB lub SD tylko po włożeniusterownika USB Flash lub karty SD.

21. ZASILANIE: Podłącz do gniazdka sieciowego 115 V/60 Hz i 230 V/50 Hz.

22. PRZEŁĄCZNIK NAPIĘCIA ZASILANIA: 115V/230V.www.PyleUSA.com

PDA6BU/PDA6BU.5/PDA5BU/PDA5BU.5 Kompaktowy bezprzewodowy wzmacniacz stereo BT Biurkowy wzmacniacz audio z radiem FM, odtwarzaczem MP3/USB/SD, cyfrowym wyświetlaczem LCD i wejściem mikrofonowym (300 W) Charakterystyka: Zawartość opakowania:Mini wzmacniacz audio do komputerów stacjonarnychKompaktowy amplituner stereo do kina domowegoWbudowany Bluetooth do bezprzewodowego przesyłania muzykiRadio FM z cyfrowym wyświetlaczem LCDWybór wielokanałowego wejścia audioObsługa plików audio MP3/WAVPodłącza i przesyła dźwięk z urządzeń zewnętrznychCzytniki kluczy USB i kart pamięci SDPort USB może być również używany do ładowania urządzeń.Wejście pomocnicze (3,5 mm)(2) Gniazda wejściowe mikrofonu 1/4"(2) gniazda wejściowe audio RCA (L/R)(2) gniazda bananowe wyjścia głośnikowego(1) gniazda wyjściowe audio RCA (L/R)Panel przedni centrum sterowania audioAutomatyczne wyszukiwanie stacji radiowychFunkcje "Repeat One" i "All" dla plików audioPojedynczy przycisk sterowania do wyszukiwania muzyki w utworach i folderachRegulowane tony wysokie, niskie, głośność główna i mikrofonuWzmacniacz stereo do komputerów stacjonarnychPilot zdalnego sterowaniaAntena FMwww.PyleUSA.com

OSTRZEŻENIE:Ten produkt zawiera węglan niklu, o którym stan Kalifornia wie, że stanuKalifornia, że powoduje raka, wady wrodzone i inne uszkodzeniauszkodzenia reprodukcyjne. Nie połykać. Więcej informacji:www.P65warnings.ca.gov Łączność Bluetooth: Odbiór bezprzewodowego sygnału dźwiękowego Prosta i nieskomplikowana konfiguracja parowania Zintegrowana antena zapewniająca większy zasięg bezprzewodowy Działa ze wszystkimi najnowszymi urządzeniami (smartfony, tablety, laptopy, komputery itp.) Wersja Bluetooth: 5.0 Nazwa sieci Bluetooth: "PYLEUSA" lub "BT". Zasięg bezprzewodowy: 40'+ ft. Dane techniczne: Maks. moc wyjściowa: 300 W (przy 4 omach) Moc wyjściowa RMS: 35 W x 2 (@ 8 Ohm) Regulacja barwy dźwięku: Niska, częstotliwość = 100 Hz +/-8 dB Pasmo przenoszenia: 20 Hz-20 kHz Regulacja częstotliwości: +/-10 dB Stosunek sygnału do szumu: > 80 dB T.H.D.: < 0,1%. Dostrojone stacje radiowe: do 60 stacji Pilot zdalnego sterowania zasilany bateryjnie, wymaga (2) baterii AAA, brak w zestawie Zasilanie: 115/230 V, przełączane Wymiary (dł. x szer. x wys.): 9,8'' x 9,8'' x 3,9'' - w.Pytania lub Komentarze Jesteśmy tutaj, aby Ci pomóc! Telefon: [phone] PyleUSA.com/ContactUs DEKLARACJA IC: To urządzenie jest zgodne z Industry Canada licence-exempt RSS. Działanie podlega następującym dwóm warunkom (1) Urządzenie nie może powodować zakłóceń; oraz (2) To urządzenie musi akceptować wszelkie zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie urządzenia.TURKISH
