KULLANIM KILAVUZU PDA69BU Pyle

Kompakt Kablosuz BT Stereo Amplifikatör FM Radyo MP3/USB/SD Okuyuculu, Dijital LED Ekranlı, Mikrofonlu Masaüstü Ses Güç Amfisi Alıcısı Girişi (300 Watt) Ürün serilerimizin ömrü boyunca bu kılavuzdaki bilgileri etkileyebilecek üretim değişiklikleri yapma hakkımızın saklı olduğunu lütfen unutmayın.UYARI! DİKKAT: ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN BU ÜNİTENİN KAPAĞINI ÇIKARMAYIN.İÇİNDE KULLANICININ BAKIM YAPABİLECEĞİ PARÇALAR YOKTUR. TÜM SERVİS İŞLEMLERİNİKALİFİYE BİR TEKNİSYENE HAVALE EDİN. Eşkenar üçgen içinde ok başlı aydınlatma külü sembolü, kullanıcıyı ürünün muhafazası içinde insanlar için elektrik çarpması riski oluşturabilecek yeterli büyüklükte "TEHLİKELİ" voltajın varlığına karşı uyarmak için tasarlanmıştır. Kullanıcılar, bu sembol bu kullanım kılavuzunda göründüğünde ekstra güvenlik sergilemeli ve belirtilen tüm önlemleri almalıdır. Eşkenar üçgen içindeki ünlem işareti, kullanıcıyı bu kılavuzdaki önemli çalıştırma ve bakım (servis) talimatlarının varlığı konusunda uyarmak için tasarlanmıştır. Bu ürünü kullanmadan önce bu talimatları iyice okuyun.1. Bu talimatları ileride başvurmak üzere saklayın.2. Tüm uyarıları dikkate alın.3. Tüm talimatlara uyun.4. UYARI: Elektrik çarpmasını önlemek için bu ekipmanı yağmura veya neme maruz bırakmayın. Bu ürünü herhangi bir sıvının yakınında saklamayın veya çalıştırmayın.

Sadece kuru bir bezle temizleyin.6. Bu ürünü radyatör, kalorifer peteği, soba gibi ısı kaynaklarının veya ısı üreten diğer cihazların (amplifikatörler dahil) yakınında saklamayın veya çalıştırmayın.

Polarize veya topraklama tipi fişin güvenlik amacını bozmayın. Polarize fişin biri diğerinden daha geniş olan iki kanadı vardır. Topraklı fişin iki kanadı ve yuvarlak bir topraklama ucu vardır. Geniş bıçak veya üçüncü uç güvenliğiniz için sağlanmıştır. Sağlanan fiş prizinize uymuyorsa, eski prizin değiştirilmesi için bir elektrikçiye danışın.

Bu üniteye bağlı tüm kabloları, özellikle fişleri ve üniteden çıktıkları noktayı, üzerinde yürünmekten veya sıkışmaktan koruyun. Kabloyu elektrik prizinden çıkarırken, kabloyu çekerek değil, fişi tutarak çıkarın.

Işık fırtınaları sırasında veya uzun süre kullanılmadığında ünitenin fişini çekin.10. Bu ünitenin ve bu üniteyle bağlantılı olarak kullanılan diğer tüm ekipmanların kablo bağlantılarını yaparken tüm ekipmanlarınızın KAPALI olduğundan emin olun.

Kurulum ve kablolama tamamlandığında, ses ve seviye kontrolleri AŞAĞI çevrilmiş olarak tüm ekipmanınızı açın. Tüm ekipman AÇIK konuma getirildikten sonra ses ve seviye kontrollerini yavaşça uygun konumlarına yükseltin.

Bu üniteyi topraklarken, topraklama sistemini bozmamak için doğru şekilde yaptığınızdan emin olun. Bu ünitede yerleşik topraklama.

14. Herhangi bir ürünü yerleştirmeden, kurmadan, donatmadan veya askıya almadan önce, tüm donanım, süspansiyon, dolaplar, dönüştürücüler, braketler ve ilgili ekipmanlarda hasar olup olmadığını kontrol edin. Eksik, aşınmış, deforme olmuş veya yüke uygun olmayan herhangi bir bileşen kurulumun, yerleşimin veya dizinin gücünü önemli ölçüde azaltabilir. Bu tür herhangi bir durum kurulumun güvenliğini ciddi ölçüde azaltır ve derhal düzeltilmelidir. Yalnızca kurulumun yükleme koşullarına ve olası kısa vadeli, beklenmedik aşırı yüklemeye göre derecelendirilmiş donanım kullanın. Donanım veya ekipmanın değerini asla aşmayın.15.Fiziksel ekipman kurulumu ile ilgili olarak lisanslı, profesyonel bir mühendise danışın. Ekipmanın güvenliği ve işletimi ile ilgili tüm yerel, eyalet ve ulusal Yönetmeliklerin anlaşıldığından ve bunlara uyulduğundan emin olun.16.Tüm servis işlemleri için yetkili servis personeline başvurun. Cihaz herhangi bir şekilde hasar gördüğünde, örneğin güç kaynağı kablosu veya fişi hasar gördüğünde, sıvı döküldüğünde veya cihazın içine nesneler düştüğünde, cihaz yağmura veya neme maruz kaldığında, normal çalışmadığında veya düşürüldüğünde servis gereklidir. DİKKAT

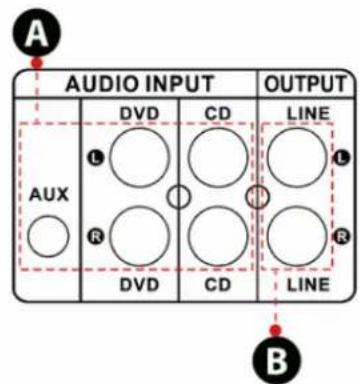

1. A: Ses girişini CD/DVD/TV ses çıkışına bağlayın.

NOTLAR: Ünite video sinyalini desteklemez, bu nedenle CD/DVD/TV AUDIO OUTPUT terminalinin bağlı olduğundan emin olun. Üniteyi yanlışlıkla CD/DVD/TV video çıkışına bağladığınızda gürültü duyulacaktır.

2. B: Diğer ampli er veya elektrikli hoparlörlerle

bağlanabilen sinyal çıkışı. Giriş Ünitelerimizden en iyi şekilde yararlanmak için, ekipmanı çalıştırmadan önce kullanım kılavuzunda verilen tüm bilgileri gözden geçirmeniz önerilir. Giriş seçici aşağıdaki durumlardaçalışmayacaktır sinyal Hat çıkışından gelir.A. Lütfen uzaktan kumandayı kullanmadan önce pil sayfasını çıkarın, aksi takdirde uzaktan kumanda çalışmayacaktır. B. USB/SD veya Kablosuz BT modunda önceki veya sonraki parçayı seçmek için bu iki düğmeye basın, FM modunda yanıt yoktur. C. Kablosuz BT, USB/SD ve FM sesini artırmak veya azaltmak için bu iki düğmeye basın. Bu düğmeler AUX/CD/DVD giriş ses seviyesini kontrol etmez. D. 87,5MHz ila 108MHz arasındaki tüm frekansları otomatik olarak taramak için bu düğmeye basın, ünite kanalları FM modunda otomatik olarak kaydedecektir. E. Çalma modlarından birini seçmek için bu düğmeye basın (USB/SD modu, FM modu ve Kablosuz BT modu). Ünite AÇIK konuma getirildiğinde USB/SD modu otomatik olarak ayarlanacaktır. USB kül sürücü veya SD kart takıldıktan sonra MP3'ler otomatik olarak çalınacaktır. Bu düğme ile AUX, CD ve DVD girişini seçemezsiniz. F. USB/SD, Kablosuz BT ve FM modunu AÇMAK veya KAPATMAK için bu düğmeye basın, ancak üniteyi AÇMAK/KAPATMAK için basmayın. USB/SD, Kablosuz BT ve FM modlarını KAPATIRSANIZ ünite CD, DVD, AUX giriş modunda sinyal çıkışı yapacaktır.G. Uzaktan kumandayı ana ünitenin alıcısına doğrultun. www.PyleUSA.com

Uzaktan kumanda yalnızca USB/SD, Kablosuz BT ve FM işlevlerine komuta erişimi sağlar.

USB/SD kayıtlı parçalar için yalnızca MP3, WMA ve WAV formatı desteklenir. Ünite USB veyaSD kartlardaki desteklenmeyen parçaları atlayabilir.

USB bağlantı noktası yalnızca USB kül sürücünüzdeki sesleri çalmak için kullanılır. Duman nedeniyle üniteye zarar verebileceğinden, usb bağlantı noktasını başka cihazlara güç sağlamak için KULLANMAYIN.

3. FM RADYO KONTROLÜ İÇİN ADIMLAR

A. FM radyoyu kullanmadan önce FM antenini bağlayın.B. FM modunu seçmek için ön paneldeki veya uzaktan kumandadaki MODE düğmesine basın. C. Ön paneldeki veya uzaktan kumandadaki PLAY/PAUSE düğmesine basın, otomatik olarak FM Radyo istasyonunu 87.5Mhz'den 108Mhz'ye kadar tarar ve sore eder.D. FM istasyonunu seçmek için NEXT/PREV düğmesine basın.www.PyleUSA.com

A. Bu düğmeler yalnızca USB/SD, Kablosuz BT ve FM işlevlerini kontrol etmek için kullanılır ve diğer işlevleri kontrol etmez. B. MODE DÜĞMESİ: USB/SD modu, FM modu veya Kablosuz BT çalma modundan birini seçmek için bu düğmeye basın. USB/SD modu ünite AÇIK konuma getirildikten sonra otomatik olarak ayarlanacaktır. Bir USB kül sürücü veya SD kart takıldıktan sonra otomatik olarak mp3 çalar. Bu düğmeden AUX, CD ve DVD girişini seçemezsiniz. C. PLAY/PAUSE DÜĞMESİNE her basış, USB/SD modunda veya Kablosuz BT modunda işlemin oynatmadan duraklatmaya veya duraklatmadan oynatmaya geçmesine neden olur. FM modunda 87.5MHz ila 108MHz arasındaki tüm frekansları otomatik olarak taramak için PLAY/PAUSE DÜĞMESİNE bir kez basın. FM radyoyu ilk kez kullandığınızda kanalları otomatik olarak taramak için düğmeye basın. Aramayı durdurduktan sonra, ünite tüm radyo kanallarını otomatik olarak kaydedecek ve ilk radyo kanalından çalacaktır. Her FM radyo açılışında yeniden tarama yapmanıza gerek yoktur. D. PREV ve NEXT DÜĞMESİ: Aşağıdaki gibi farklı modlara bağlı olarak önceki, sonraki parçayı veya klasörü seçmek için bu iki düğmeyi kullanın. USB/SD modunda: Önceki veya sonraki parçayı seçmek için kullanın veya KLASÖR çalışma modunda önceki veya sonraki klasörü seçmek için kullanın. Kablosuz BT modunda: Önceki veya sonraki parçayı seçmek için kullanın. FM modunda: Önceki veya sonraki radyo kanalını seçmek için kullanın.

USB/SD/Kablosuz BT/FM çalmak istiyorsanız BT/FM/USB/CD giriş modunu seçin Radyo. CD jakı giriş sinyalini çalmak istiyorsanız CD giriş modunu seçin. AUX jakı giriş sinyalini çalmak istiyorsanız AUX giriş modunu seçin. DVD jak giriş sinyalini çalmak istiyorsanız DVD giriş modunu seçin, aksi takdirde ünite çıkışında sinyal yoktur..www.PyleUSA.com

Giriş portuna bir USB kül sürücü/SD Kart taktıktan sonra, giriş seçiciyi (14) USB/SD olarakayarladığınızdan emin olun, ardından USB portundan ses, SD Kart girişi, Kablosuz BT veya FMradyo arasında seçim yapmak için mod düğmesine basın. Kablosuz BT'yi kullanmak istiyorsanız,aşağıdaki adımları kontrol edin.

KABLOSUZ BT CİHAZINA BAĞLANMA ADIMLARI A. MODE düğmesine veya BT düğmesine basın ve bluetooth moduna girin. B. Bluetooth cihazını arayın ve bluetooth adını "PYLEUSA veya BT" olarak seçin C. PYLEUSA veya BT bluetooth adını seçin ve cihazın eşleşmesini bekleyin.D. Ünite, cihazların başarıyla eşleştiğini bildiren bir ses çıkaracaktır.E. Eşleştirildikten sonra bluetooth cihazınızdan müzik çalabilirsiniz. Bluetooth cihazınızdaki parçaları seçmek için ünite üzerindeki kontrol düğmelerini de kullanabilirsiniz.www.PyleUSA.com

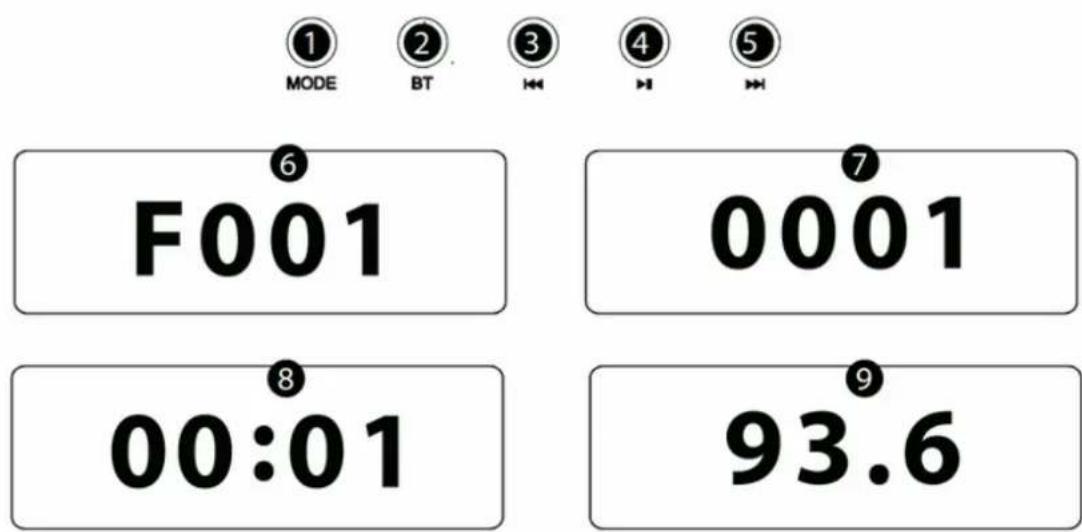

NOT: USB girişi SADECE bir USB kül sürücüsüne (başparmak sürücüsü) bağlanmak içindir. USB kül sürücü girişine doğrudan bir MP3 çalar veya bilgisayar bağlamak, ünitenin bu cihazlardan ses çalamamasına neden olacaktır. MOD: USB moduna ayarlandığında ekranda "USB", SD kart moduna ayarlandığında "SD",BLUETOOTH moduna ayarlandığında "BLUE", FM moduna ayarlandığında "87.5-108" gösterilir. BT: Bluetooth doğrudan seçim modu tuşu.2. USB/SD/BT modeli için önceki parça veya FM modeli için Önceki İstasyon.3. Bu Oynat ve duraklat düğmesidir; FM modunda bu düğmeye uzun basın FM İstasyonunu otomatik aramak ve İstasyonu otomatik kaydetmek için.

USB/SD/BT modeli için bir sonraki parça veya FM modeli için bir sonraki radyo İstasyonu.5. Klasör arama modu: Klasör/parça düğmesine basın, LED ekranda "F001" görüntülenir ve birklasör seçmek için klasör/parça düğmesini döndürün. Parça arama modu: Klasör/parça düğmesini döndürün veya önceki ve sonraki düğmelerinebasın, mevcut parça numarası burada gösterilecektir. Geçen süre: Geçerli parçanın geçen süresi burada gösterilecektir.8.Geçerli istasyonun FM frekansını gösterir.9. F. Kablosuz BT'den ses çalmak için diğer kontrolleri, oynat/duraklat, önceki parça ve sonraki parçayı kullanın.

2. USB/SD Kart Kontrol Konsolu Ekranı3. Parça / Klasör Arama Düğmesi

USB kül sürücüsü/SD Kart içindeki tüm parçalar arasında arama yapmak için bu düğmeyi saat yönünde çevirin. Her parça, parçanın numarasına göre görünecektir. Parça veya klasörleri kronolojik olarak (USB kül sürücüsüne/SD Karta yüklendikleri zamandan itibaren) gösterecektir. İstediğiniz parçayı çalmaya başlamak için düğmeye basın. Önce kök le üzerindeki parçalar, ardından klasörlerdeki parçalar görüntülenecektir. Klasör arama işlevini etkinleştirmek için bu düğmeye basın. Bir kez basıldığında "F001" kelimesi ekranda gösterilmeye başlayacaktır. Ardından, bu düğmeyi saat USB kül sürücüsü/SD Kart içindeki klasörleri aramak için akıllıca. Bu klasördeki parçaları çalmaya başlamak için düğmeye basın.. www.PyleUSA.com

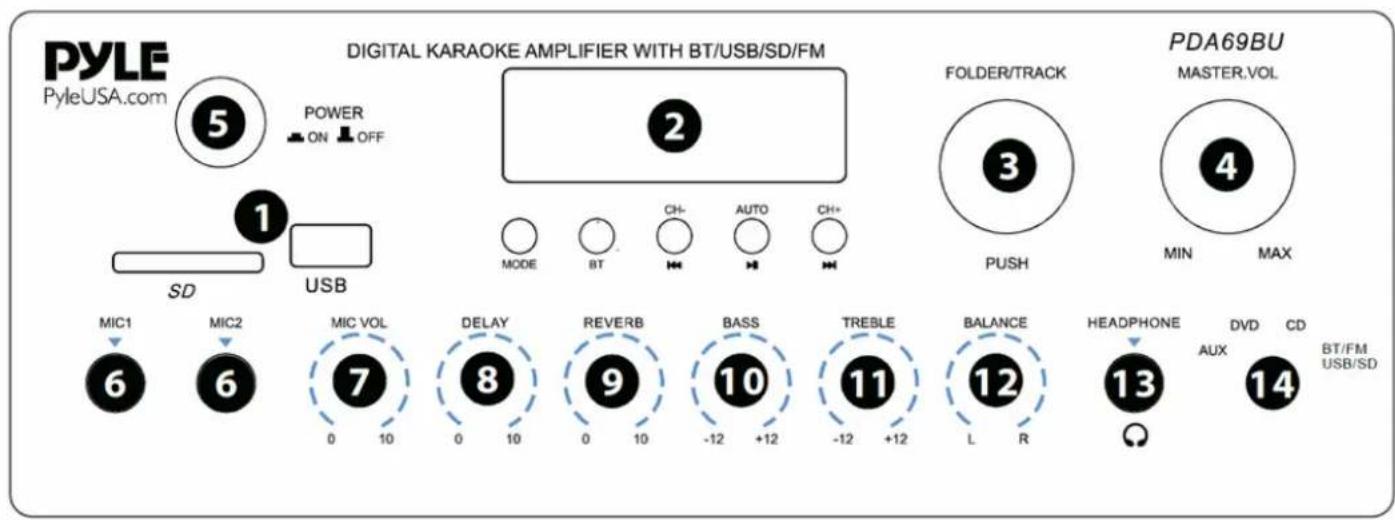

SD Kart Okuyucu/USB Portu: Bu cihazda harici medya kullanmak için SD/USB'nizi bu portlara takmanız yeterlidir.

LED Ekran: harici medya veya bu cihazla ilgili tüm bilgiler bu ekrandan görüntülenecektir.2. Klasör ve parça seçimi3. Ana Ses Düğmesi: ana ses seviyesini ayarlar.4. Mikrofon Ses Kontrol Düğmesi: Mikrofonun ses seviyesini ayarlamak için bu düğmeyi çevirin

Mikrofon Yankı Ses Kontrol Düğmesi: Mikrofon yankı ses seviyesini ayarlamak için bu düğmeyi çevirin.

Bas Kontrolü: Kanal 1 ve Kanal 2'nin düşük frekanslarını ayarlamak için bu düğmeyi çevirin.

Ana Ses Faderi: Ana ses seviyesini ayarlamak için faderi yukarı ve aşağı hareket ettirin. 8. Tiz Kontrolü: Kanal 1 ve Kanal 2'nin yüksek frekanslarını ayarlamak için bu düğmeyi çevirin.

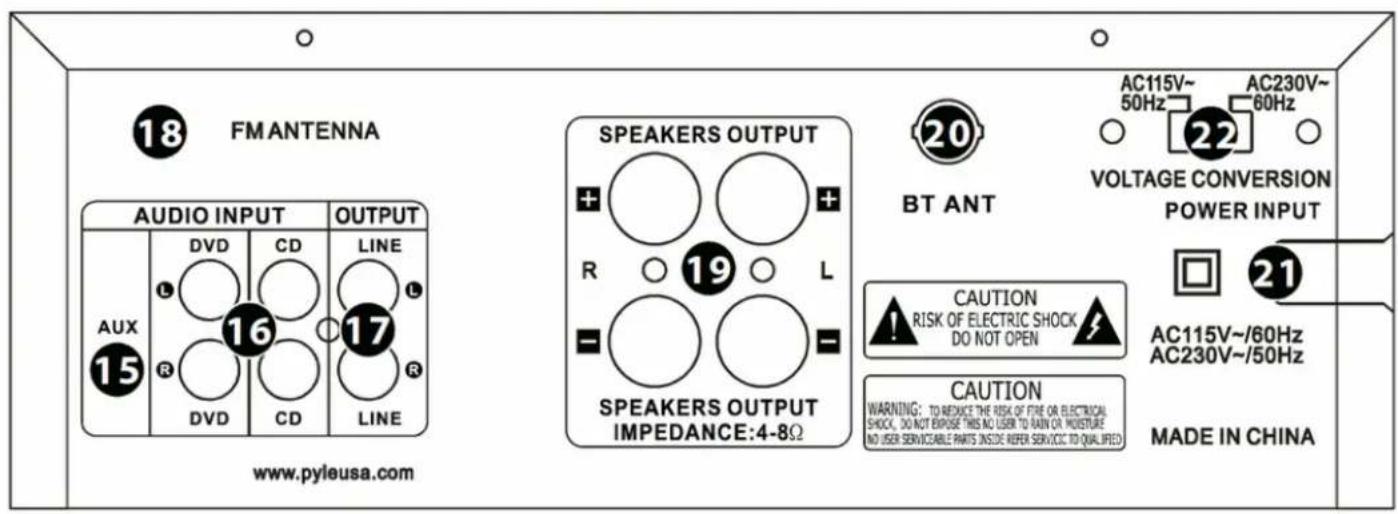

Denge: Ses dengesini soldan sağa doğru kontrol edin. 10. Giriş Seçici: Uygun girişi seçmek için bu düğmeyi çevirin 11. MİKROFON GİRİŞLERİ: KARAOKE veya HARİCİ MİKROFON bu jaklara bağlanır. 12. İPOD / MP3 JAKI-İPOD / MP3 bu jaka bağlanır. 13. UZAKTAN ALICI: uzaktan kumanda sinyalini almak için 14. GÜÇ LED GÖSTERGESİ: Üniteyi açtığınızda, LED yanacaktır. 15. SES GIRIŞI: DVD/CD'nin ses çıkış jaklarını bu jaklara bağlayın. 16. HAT ÇIKIŞI: KAYIT giriş jaklarını bu jaklara bağlayın.17. FM ANTENI KONEKTÖRÜ: AM ve FM antenleri için bağlayın. 18. HOPARLÖR ÇIKIŞI: Hoparlör sisteminizi bu terminallere bağlayın. 19. BLUETOOTH ANTENİ: Bluetooth girişini kullanırken lütfen anteni dışarı çekin 20.UZAKTAN KUMANDA Bu düğme Çok işlevlidir, USB/SD/FM/BT'yi açmak veya çalmak için bu düğmeye basın, üniteyi açmayın veya kapatmayın. Çalınacak klasörü seçmek için bu düğmeyi 3 saniye basılı tutun. USB, SD, FM veya BT çalışma modunda doğrudan 8 tip DSP efekti seçmek için bu düğmelerebasın. USB, SD, FM veya BT çalışma modelinde ses Basını ayarlamak için iki düğmeye basın. BASS- basçıkışını azaltır, BASS+ bas çıkışını yükseltir. USB veya SD veya BT çalışma modunda önceki veya sonraki parçayı seçmek için, FM çalışmamodelinde önceki veya sonraki istasyonu seçmek için iki düğmeye basın USB, SD, FM veya BT çalışma modunda ses Tizini ayarlamak için iki düğmeye basın. TREBLE TİZçıkışını azaltır, Bass+ TİZ çıkışını yükseltir. Bu düğmeler Çok işlevlidir, parçaları doğrudan seçmek için numaralara basın. Ünitelerin USB veya SD modunda yanıt vermesi 1-2 saniye sürer. Giriş Sinyal kaynağını seçmek için bu düğmeleri 3 saniye basılı tutun. Örneğin, Bluetooth çalışmamodunu seçmek için 4 düğmesini 3 saniye basılı tutun. USB, SD, FM veya BT çalışma modunda sesi kapatmak için bu düğmeye basın.7.USB/SD/FM/BT gibi çalma modunu seçmek için bu düğmeye basın.

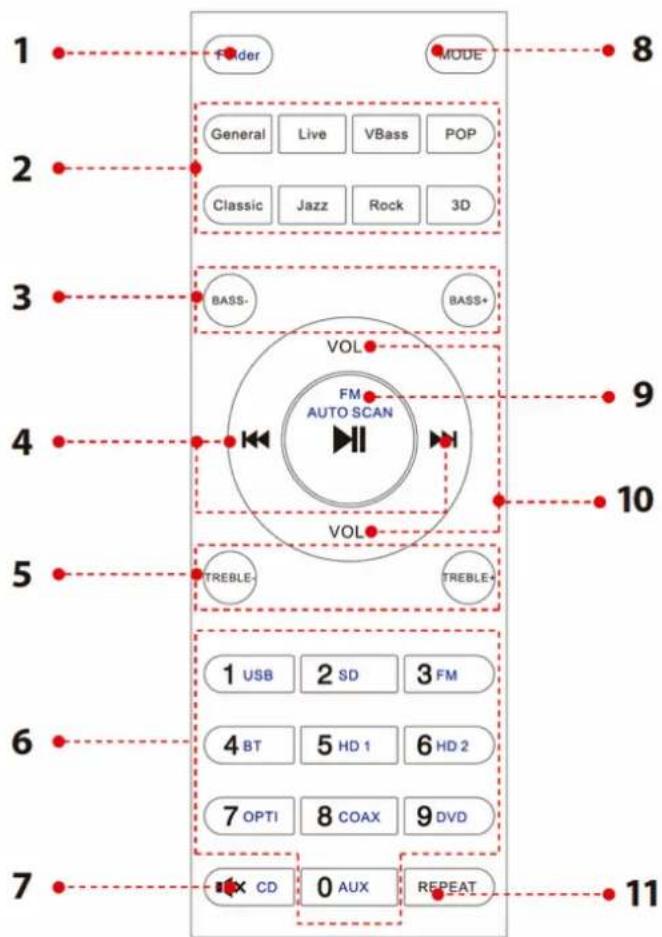

USB/SD/BT modu için Oynatma ve Duraklatma işlevi. FM modunda kanalı otomatik olarak taramak ve kanalı otomatik olarak kaydetmek için bu düğmeye basın.

USB, SD, FM veya BT çalışma modunda ses seviyesini artırmak veya azaltmak için iki düğmeye basın.

Tekrar modunu seçmek için bu düğmeye basın. Bir-Geçerli oynatmayı tekrarla, Tümü-USB veya SD'deki tüm oynatılan dosyaları tekrarla. Katla-Geçerli çalma klasöründeki tüm dosyaları tekrarlayın.

DİKKAT 1. Bu uzaktan kumanda yalnızca USB, SD, FMve Bluetooth çalışma modu.2. HD1, HD2, OPTI, COAX, DVD, CD düğmelerive AUX PDA69BU modelinde çalışmaz.3. USB veya SD moduna yalnızcaUSB Flash sürücü veya SD Kart takılıyor.

21. GÜÇ KAYNAĞI: AC 115V / 60Hz ve 230V / 50Hz çıkışına bağlayın.

22. GÜÇ VOLTAJ SEÇİCİ: 115V / 230V.www.PyleUSA.com

PDA6BU/PDA6BU.5/PDA5BU/PDA5BU.5 Kompakt Kablosuz BT Stereo Ampli er FM Radyo, MP3/USB/SD Okuyucular, Dijital LED Ekran, Mikrofon Girişli Masaüstü Ses Güç Amfisi Alıcısı (300 Watt) Özellikler: Kutunun içinde ne var?Masaüstü Ses Mini Güç AmplisiKompakt Ev Sineması Stereo Alıcı StiliKablosuz Müzik Akışı için Dahili BluetoothLED Dijital Ekranlı FM RadyoÇok Kanallı Ses Girişi SeçimiMP3/WAV Ses Dosyası DesteğiHarici Cihazlardan Ses Bağlayın ve AktarınUSB Flash Sürücü ve SD Bellek Kartı OkuyucularıUSB, Cihaz Şarj Portu Olarak İki Katına ÇıkarAux (3,5 mm) Girişi(2) 1/4'' Mikrofon Giriş Jakları(2) Çift RCA (L/R) Ses Giriş Konnektörü(2) Çift Muz Fişli Hoparlör Çıkış Konnektörü(1) Çift RCA (L/R) Ses Çıkış KonnektörüÖn Panel Ses Kontrol MerkeziOtomatik Tarama ve Radyo İstasyonu Kaydetme'Birini ve Tümünü Tekrarla' Ses Dosyası İşlevleriBenzersiz 'Parça / Klasör' Müzik Arama Kontrol DüğmesiTiz, Bas, Ana ve Mikrofon Ses Seviyesi AyarlanabilirMasaüstü Stereo AmpliUzaktan KumandaFM Anteniwww.PyleUSA.com

UYARI!:Bu ürün sizi, Kaliforniya eyaletinde kansere, doğum kusurlarına veya diğerüreme zararlarına neden olduğu bilinen "Nikel Karbonat" içerebilecek birkimyasal veya kimyasal grubuna maruz bırakabilir. Daha fazla bilgi içinhttps://www.p65warnings.ca.gov/ adresine gidin. Bluetooth Bağlantısı: Ses Akışı için Kablosuz Sinyal Alır Basit ve Sorunsuz Eşleştirme Kurulumu Genişletilmiş Kablosuz Menzil için Entegre Anten Günümüzün En Yeni Cihazlarının Tümüyle Çalışır (Akıllı Telefonlar, Tabletler, Dizüstü Bilgisayarlar, Bilgisayarlar, vb.) Bluetooth Sürümü: 5.0 Bluetooth Ağ Adı: 'PYLEUSA' veya "BT" Kablosuz Menzil: 40'+ Ft. Teknik Özellikler: MAKS Güç Çıkışı: 300 Watt (@ 4 Ohm) RMS Güç Çıkışı: 35 Watt x 2 (@ 8 Ohm) Ton Kontrolü: Bas, f=100Hz +/-8dB Frekans Tepkisi: 20Hz-20kHz Frekans Ayarı: +/-10dB Sinyal Gürültü Oranı: >80dB T.H.D: <0.1% Radyo İstasyonu Ön Ayarları: 60 İstasyona Kadar Pille Çalışan Uzaktan Kumanda, (2) x AAA Pil Gerektirir, Dahil Değildir. Güç Kaynağı: 115/230V, Değiştirilebilir Boyutlar (U x G x Y): 9,8'' x 9,8'' x 3,9'' inçSorular veya Yorumlar Size yardım etmek için buradayız! Telefon: [phone] PyleUSA.com/ContactUs IC BEYANI: Bu cihaz Industry Canada'nın lisanstan muaf RSS'leri ile uyumludur. Çalıştırma aşağıdaki iki koşula tabidir: (1) Bu cihaz parazite neden olmamalıdır; ve (2) Bu cihaz, cihazın istenmeyen şekilde çalışmasına neden olabilecek girişimler de dahil olmak üzere her türlü girişimi kabul etmelidir.
