MANUALE UTENTE ICM 3594 CLATRONIC

Instrucciones de service Istruzioni per l'uso

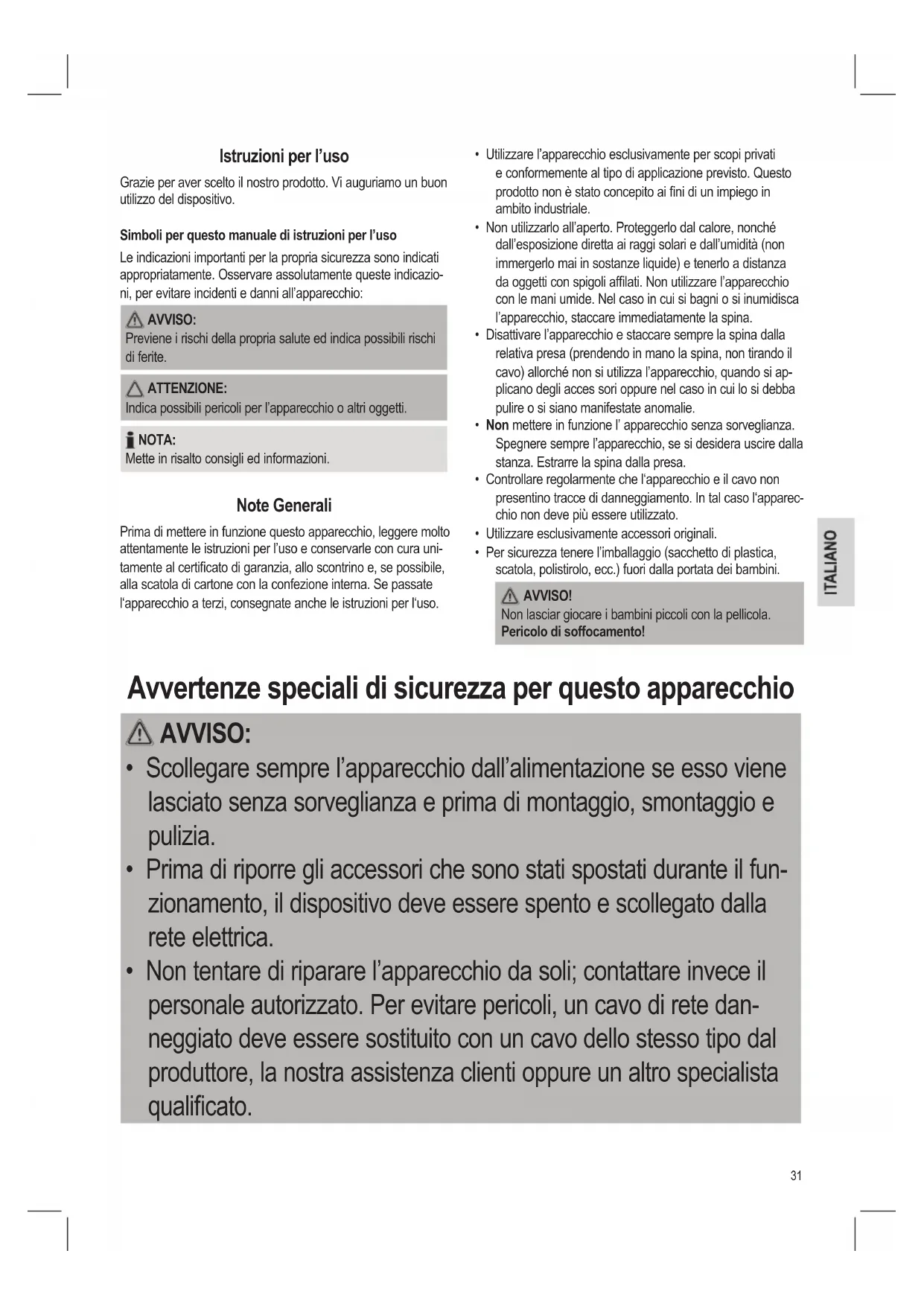

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per quello manuale di istruzioni per l'uso

Leindicazioniimportanti per la propria sicurezza sono indicati appropriamente.Osservareassolutamentequesteindicazioni,perevitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

OTA:

Mette in risalto consiglied informazioni.

Note Generali

Prima di mettere in funzione quello apparecchio, leggere molto attendamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consesignateanche le istruzioni per l'uso.

• Utilizzare l'apprecchio esclusivamente per scopi privati e conformamente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzato all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisce l'apparecchio, staccare immediamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina alla relativa presa (pretendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli acces sori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
• Non mettere in funzione l'apparecchio sono sorveglianza. Specnere sempre l'apparecchio, se si desidera uscire alla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino trace di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzato esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori alla portata dei bambini.

AVVISO!

Non lasciar gliocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avverenze speciali di sicurezza per questo apparecchio

AVVISO:

• Scollegare sempre l'apparecchio dall'alimentazione seesso viene lasciato nella sorvegianza e prima di montaggio, smontaggio e pulizia.
• Prima di riporre gli accessori che sono stati spostati durante il funzionamento, il dispositivo deve essere spento e scollegato alla rete elettrica.
• Non tentare di riparare l'apparecchio da soli; contattare invece il personale autorizzato. Per evitare pericoli, un cavo di rete danneggiato deve essere sostituito con un cavo dello stesso tipo dal produttore, la nostra assistenza clienti oppure un altro specialista qualificato.

AVVISO:

• Questo dispositivo è adatto per essere utilizzato da bambini dagli 8 anni in su, seistruti riguardo l'utilizzo sicuro del disposativo o se supervisionati e se comprehendo i rischi che comaporta.
• La pulizia e la manutenzione dell'utente non devono essere eseguiti dai bambini, a meno che non siamo più grandi di 8 anni e supervisionati.
• Tenere il disposativo e il cavo fuori alla portata dei bambini di età inferioreagli 8 anni.
• Non consentire ai bambini di giocare con l'apparecchio.
• Gli apparecchi possono essere utilizzati da persone con ridotte capacità fisiche, sensoriali o mentali e mancanza di esperienza e conoscenza fatto la supervisione o grazie alle istruzioni sull'uso dell'apparecchio in modo sicuro e quandoassi capisce i pericoli potenziali derivanti dall'utilizzo dell'apparecchio.
• Questo dispositivo non è inteso per essere immerse in acqua durante la pulizia. Osservare le istruzioni che abbiamo incluso nel capitolo "Pulizia".
• Non toccare mai le parti in movimento dell'apparecchio ed attendere sempre l'arresto.
  Non togliere il coperchio nelle funzioni.

Elementi di lavoro

1 Interruttore accensione/spegnimento
2 Alloggiamo del motore
3 Coperchio con foro di riempimento
4 Accessorio per miscelare
5 Scodella
6 Anello di montaggio
7 Alloggiamento
8 Unità di uscita
9 Base

Pagina 5

A Albero inferiore
B Lame

C Vite ad alette
D Accessorio per miscelare (telao)

Disimballaggio del disposizio

1. Togliere il dispositorio della confezione.
2. Togliere tutto il materiale come pellicole di plastica, materiale di riempimento, fascette per cavi e cartone.
3. Controllare il contento per eventuali parti mancanti.

i NOTA:

Potrebbe esserci polvere e residui di produzione sul dispositivo. Si consiglia di puire il dispositorio come descritto in "Pulizia".

Assemblaggio del dispositivo

Familiarizzare col l'assemblaggio del dispositivo prima di fare gelati per la prima volta. Far riferimento alle immagini alle pagine 3 e 4.

1. Fig. A: Mettere l'alloggamento del motore nell'incavo del coperchio e farlo scattare in posizione.
2. Fig. B: Appicare l'accessorio per miscelare alla base dell'alloggiamento del motore. Prima di procedere, controlare l'assemblaggio corretto dell'accessorio per miscelare (vedere "Pulizia Accessorio per miscelare").
3. Fig. C: Mettere l'alloggiamento sulla base, se quosti component sono stati precedentemente scollegati.
4. Fig. D: Applicare l'unità di uscita alla base dell'alloggiamento. Tenere l'uscita con la leva posizionata sul lato destro. Girare l'unità di 45^ . Devefareclc in posizione e la leva delve essere nella posizione intermedia.

Suggerimento: Guardando nell'alloggiamento da sopra si facilititerà l'assemblaggio del dispositivo.

1. Accertarsi che l'anello di tenuta sull'uscita della ciotola si posizionato correttamente.
   Fig. E: Mettere l'anello di montaggio su un ravolo. Mettere la ciotola nell'anello. Usare le alette guida all'interno dell'anello e la guida incavata sull'esterno della ciotola. Spostare l'anello sul bordo superiore della ciotola. Tenere l'anello e contemporaneamente girare la ciotola in senso antorario. Le alette guida dell'anello devono essere bloccate negli incavi superiore della ciotola.
2. Fig. F: Mettere la ciotola nell'alloggiamento. Accertarsi che l'alella guida esterna dell'anello di montaggio sa bloccata nella scanalatura sull'alloggiamento posteriore. Premere delicatamente verso il basso nella ciotola per collegarlo in modo sicuro all'unità di uscita.
3. Fig. G: Mettere l'unità montata (fig. B: coperchio con alloggiamento motore e accessorio per miscelare) nella ciotola. Il cavo di alimentazione è sul retro. Bloccare il coperchio girandolo in senso orario fino a bloccarlo.

Preparazioni

1. Controllare che la ciotola non presenti guasti. Non usare la ciotola se perde. L'agente di raffreddamento che perde non è nocivo, ma una ciotola che perde influenzera il risultato del processo di preparazione del gelato.
2. Applicare l'anello di montaggio alla ciotola come descritto sopra (fig. E).
3. Mettere la ciotola nel congelatore per almeno 12 ore. Il congelatore deve Maintainere una temperatura di almeno - 18^

NOTA:

• La ciotola delve essere asciutta.
• Verificare che la ciotola sia diritta. L'agente di raffreddamento interno alla ciotola delve essere posizionato uniformamente.

• Se il congelatore non è alto abbastanza, togliere l'anello di montaggio.

• Preparar una miscela per gelati. Quantità ideale: ca. 600 - 700 ml.

• Lo zucchero delve scigliersi completamente.

• Quando si preparano gelati con frutta, usare solo frutta morbida perché semi che sua stata ben schiacciata. è anche possibile aggiungere succo di frutta.
• Se si desidera aggiuungere pesz di frutta, noccioline, alcohol, aggiuungere solo questi ingredienti al gelato finito. Lasciar girare lo strumento per miscelare per un altro po'.

iNOTA:

L'alcohol compromette il processo di congelamento.

• Mettere la miscela di gelato nel frigorifero finché non si inizia il processo di preparazione del gelato. Una temperatura di meno di +10^ accorcerà il tempo di preparazione del gelato.

Istruzioni d'uso

• Il dispositorio deve essere completamente montato e accesso prima di essere riempito con gelato nella ciotola. Questo previene che la miscela di gelato di congli nelle pareti interne della ciotola.
  L'unità di uscita deve essere chiusa. (Leva versusl'alto)
• Non riempireccessivamente la ciotola! Quantità ideale: ca. 600 - 700 ml. Il volume del gelato aumento durante il processodi congelamento.
• Non inseire alcun oggettocomedita,cucchiai o simili nel forodi riempimento quando il dispositivo è in funzione.

• I tempi di preparazione variano in base a:

• ricetta.

• temperatura ambiente,
  temperature della miscela di gelato.

• Non lasciare il disposativo incustodito Durante il funzionamento. Controllare costamente la consistenza della miscela di gelato per non perdere il momento di consistenza perfetta del gelato.

• Un cono di gelato può funzionare solo per un determinate periodo di tempo. Il gelato non deve essere troppo liquido, né troppo denso.
• Non interrompere il processo di miscelazione,anche quando si eroga il primo cono gelato.

IMPORTANT: Spagnere subito il dispositivo se

• Il gelato è troppo denso,
  L'accessorio di miscelazione rallenta o non gira più,
• Si sente un rumore del motore troppo forte.

In tali casi, procedure come di seguito:

• Togliere l'accessorio per miscelare il gelato per non farlo congelare.
• Togliere il gelato alla ciotola quando un cucchiaio in silicone. Non usare nessun cucchiaio metallico al fine di non graffiare l'interno della ciotola.
  Non usare l'unità di uscita.
• Lasciar raffreddare il motore.

Utilizzo del dispositivo

AVVISO: Rischio di ustione da freddo!

• Se possibile, tenera ciotola fredda solo sull'anello di montaggio.

• Se non è stato installato in precedenza l'anello di montaggio, proteggere le mani, ad esempio, con uno strofinaccio quando si prende la ciotola dal congelatore.

• Togliere la ciotola fredda dal congelatore. Montare il dispositivo come descririto in "Assemblaggio del dispositorio".

• Chiudere la valvola di uscita: posizionare la leva verso l'alto.
• Mettere la ciotola sosto all'uscita.

• Connessione alla corrente elettrica:

• Prima di collegare il dispositorio alla corrente elettrica, controllare se la tensione di corrente corrisponda. Far riferimento all'etichetta del modello per le specifiche del dispositorio.

• Collegare il dispositorio solo ad una presa a parete certificata.

• Accendere il dispositivo usando l'interruttore di accensione/ spegnimento (posizione ON).

• Riempire con la miscela di gelato tramite il foro di riempimento la ciotola.
• Emettere un campione dopo ca. 10-15 minuti. Per eseguire ci, premere la leva dell'unità di uscita verso il basso.
• Quando il gelato ha raggiunto la sua consistenza, emettere i coni penza ritardo. Lasciare il disposativo accesso durante esta operazione.
• Quando il gelato diventa troppo denso per uscire dall'unità di uscita, spegnere il dispositivo (posizione OFF). Scollegare la spina dalla presa a parete.
• Sbloccare il coperchio girandolo in senso anti orario. Togliere il coperchio. In base alla consistenza del gelato, l'accessorio di miscelazione uscira col coperchio. Se l'accessorio di miscelazione resta incastrato nel gelato, estrarlo.
• Togliere il gelato rimanente alla ciotola using an cucchiaio di silicone.

Dopo I'uso

• Conservare il gelato pronto che si desidera mangiare successivamente nel frigorifero.

Non conge l gelato après che è stato scongelato.
- Pulire il disposativo dopo agli utilizzato come descriotto in "Pulizia".

Ricette

• Quando si prepara la miscela del gelato, far riferimento al capitolo "Preparazioni punto 4".
• Le quantità fornite nelle ricette sono puramente di riferimento. Regolare le miscele singole come desiderato.
• Usando la panna da montare aumento il rapporto degli ingredienti. In tal caso, usare più panna montata e meno latte.
• Far riferimento ai libri di ricette o a internet per alter ricette.

Gelato alla vaniglia

Estratti di vaniglia 10g

Latte 250 ml

Crema doppia (min. 40% di grassi) 150 ml

Zucchini 50g

Gelato alla fragola

Fragole (fresche e schiacciate) 200 g

Latte 200 ml

Crema doppia (min. 40% di grassi) 150 ml

Zucchini 50g

Gelato alla banana

Banane (senza buccia e schiacciate) 150 g

Latte 300 ml

Crema doppia (min. 40% di grassi) 150 ml

Zucchini 50g

Gelato al limone

Succo di limone 50 ml

Latte 200 ml

Crema doppia (min. 40% di grassi) 150 ml

Zucchini 80g

Pulizia

AVISO:

• Prima di effettuare la pulizia, scollegare l'apparecchio dall'alimentazione.
• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
• Per la pulizia non usare detersivi forti o abrasivi.
• Nessuna delle parti è lavabile in lavastoviglie.

Accessorio per miscelare

Togliere l'accessorio per miscelare dall'alloggiamento del motore. Far riferimento alle immagini a pagina 5 per smontare i componenti.

1. Spostare I'anello sull'albero superiore in avanti.
2. a) Premere delicatamente l'albero inferiore del gancio.
   b) Tirare l'albero inferiore.
3. Svitare la vita ad Aletta tenendo l'accessorio per miscelare e girando la vita in senso anti orario.
4. Tirare la vite ad alette.
5. Quando si pulisce e asciuga, assemblare l'accessorio di miscelazione nell'ordine inverso.

Involucro del motore

• Togliere l'alloggiamo motore dal coperchio. Per eseguire esta operazione, premere simultaneamente le due clip situate alla base dell'alloggiamo del motore.
• Asciuaga l'alloggiamento del motore solo con un panno umido.

Accessori

• Pulisci tutte le autres parti a mano in acqua e sapore.
• Attendi che tutte le parti siano asciutte prima di rimontare il dispositorio!

Conservazione

• Pulire l'apparecchio come indicate. Lasciar asciugare completeness gli accessori.
• Si consiglia di conservare l'apparecchio nell'imballaggio originale quando non lo si utilizza per periodi prolongati.
• Rimessare sempre l'apparecchio in un luogo asciutto e ben ventilato al di fuori della portata dei bambini.

Risoluzione di guasti

Problema Causa	possibile Soluzione
Il dispositivo non funziona.	Dispositivo alla alimentazione di corrente.	Provare la presa a parete usando un'alto disposivo.
		Collegare corretta-mente la spina di corrente.
		Controllare il fusibile.

Problema Causa	possibile Solutione
Il dispositivo non funziona.	Protezione contro surriscaldamento: Motore troppo caldo.	1. Scollegare la presa di corrente.2. Togliere l'accesso rio di miscelazione dal gelato.3. Lasciar raffreddare il dispositivo prima dell'utilizzo successivo.
	Dispositivo difetto-so.	Contattare il proprio rivenditore o un'alto esperto.
Forte rumore dal motore.	Il motore è sovrac-carico.	1. Spagnere il dispositivo.2. Scollegare la spina di corrente.3. Togliere l'accessorio di miscelazione dal gelato.4. Lasciar raffreddare il dispositivo prima dell'utilizzo successivo.
Drenaggio di liquido accanto all'unità di uscita.	Ciotola non inserta correttamente.	Arrestare il processo di preparazione del gelato.Controllare l'assemblaggio del disposivo.
	Anello di tenuta non montato sull'uscita della ciotola.
	Unità di uscita non installata corretta-mente.

Dati tecnici

Modello: .ICM 3594

Alimentazione rete: 220-240 V~, 50 Hz

Consumo di energia: 18 W

Classe di protezione:

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo dispositivo risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza.

Smaltimento

Significato del symbolo "Eliminazione"

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi delve avvenire tramite segna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuire al riciclaggio e altri forme di utilizzo di dispositivi elettrici e elettronici.

Il vosto comune è in grado di fornirvi informazioni sui punti di raccolta.

Instruction Manual

BaHaHn (3pini,po3Tepti) 150

Monoko 300M

Подви Вершк (хинсь He Meнше hK. 40%) 150 mN

Lykop 50r

JIMMOHHe MOpO3NBO

JIIMOHHH CIK 50MNI

MoJIOKO 200M

Подви Вершк (хинсь He Meнше hK. 40%) 150 mN

Llykop 80r

YnueHHa

PONEPEIXEHHY:

• Ipeed uHneHnB iD'cHaIe npnaB bID MepeXi XnBHeHnA.
  3abopohreTbcra onyckatn npnilad B Body 3 MeTOO ouNueHna. Lc meKe npn3BeCTn do ydapy cTpymom a6o do noxeki.

YBAGA:

3a6b0pHReTbCBAKOpNCtATnIINOuOHHNApOTAHi 1a0a6pa3mBHI npEmdTe.
3a6bOpHReTbcBnKOpNCTaTn iDki a6o a6pa3nBHi MmOHi 3ac06n.
KoDiYacTnHnHEMOXHaMNTUYnocydomnMaunHi.

IpepeiuyBaIbHa npictaBka

Bnimitb nepemiuybaIbHy npictabky 3 Kopnycy DmryHa. NoTeTaNBe 306paKeHHa DnB. pncyHn Ha CTOp.5.

1. 3cyHbTe KJIbue Ha BepXhbomy Bany Doropn.
2. a) Akypatno BnidaBt NnKHH BaI i3 3'EnHaHHa
   6) BntaHnItb HnXhHi Bn.
3. BiДиCyTITb ΓBnHT-6apAHnK, oБeРtaIOnH Ioro npOTn roDINHHNKOBoi cTpiIKN, yTpIMyIOHN pRi LbOMy nepeMiUyBaIbHy npICTaBky.
4. BtTnHITbBHT-6apAHNk
5. OuHCTBUN Ta BcCyUIN INepeMIyBaIbHy npICTaBky, CKJaIDtB ii y 3BOPOTOMy nopAky.

Kopnyc DnBryHa

BnMItb Kopnyc DnBuYHa 3 KpUkKn. Ipy CboO odHocHo HATCHITb Dba 3NtK, po3TaIWOaHi B HnXhI yactHi Kopnycy DnBuYHa.
Bunpnte Kopnyc Dnurhya Nne 3nerka BOnoro raHupko.

Ppnaia

• UNTIe IHIJI cACTHIN BpyHy y MIIbHi BOJI.
  3auekaTe, nOki yci YactHH BnCOxHyTb, nepH HIX BCTaHOBNIOBATn IX Ha npictpi!

36epirahnn

• YnCTbTe npncTpi, kO nncaHO. DaIte npnlaIIO nobHicTHO BnCOxHyTN.
  -Якшппсгтпн He BИКОПСТОВУВАМETСТРИВАЛМ Yac,peKOMeHДОВАно 3бepiratNi IoroB OpRiHaJIbHI yIaKOBUci.
  3aBxn 36epiraTe npucTpiy cyxomy, do6pe npoBtpoBaHOMy Mciu, no3a MeKamn DoCaxHOCTi dTe.

Iowyk i ycyeHHH HecnpaBHOcTe

ПюбLEMа Можа	Инва ри-чина	Рішени
Прилад не праце.	Відсут themselves Czechoslovakishприладу.	П配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电体
		Празыльно Bстов БUILКУ ХИВLEHЯ.
		П配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电体
	Зхост від пеpe-rplBaHня:Двигун 3анадто rapячий.	1. Виимь嗣 i3 розеки Вилку ХИВLEHЯ.2. Виимь嗣 перемішу- bailыну ріnstавку 3 морозива.3. П配电だ поалышим ВИКОрістанням 3анебайу, рokedи прилад oxolоонe.
	Прилад несяпав-hи.	Зевочь ся до міс-цевого ділега чи до inшого сіеціліста.
Сильно ушимь Двигун.	Двигун пerebaнты-жени.	1. Виимь嗣 рилад.2. Виимь嗣 i3 розеки Вилку ХИВLEHЯ.3. Виимь嗣 перемішу- bailыну ріnstавку 3 морозива.4. П配电だ поалышим ВИКОрістанняm 3анебайу, рokedи пriлад oxolоонe.
Пору уз ві-хідимь бlolokom п ropіkaе рідінca.	Нөрравильно Bстановленьчаш.	П配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь配电ь
	Ha Вихочi 3 чашi Нь Встановленьчаш.
	Нөрравильно Bстановленьчаш.

TexhiHni napametprn

MoIeIb: ICM 3594

PoaHnJXMBHeHHa: 220-240 B\~,50 T

CnoxmbaHHn noTyXHocTi: 18Bt

Tpyna eNektpo6e3neuHocti: II

Bara HETTO: npu6n. 3,0 K

IpaBOHaTexHHi3MiHN Ta 3MiHN yDn3aHi 36epiraetbca npoDobK npouecy po3pO6kn npOdykTy.

Ley npicpii ceptnphiikobao BiinnoBIOHO IO diOCHN HopM PC, HapniklaH Hopm eEeKtpomarHITHOcymichoT i Hn3bKOi Hanpyu, i cKoHCTpyuOBaHO BiINOBIDHO DO octAHIX xapaKTepeCtIK i3TexhIKsBe3neKN.

PykoBoDCTBO no 3KcnnyatauH

Cnacnbo 3a BbI6op Hauero npOyKta. Hadeemc, OH Bam noHpabNTc.

CnMBOJI npIMeHReMbIe B DaHHOM pyKOBoDCTBe NOJIb-3OBaTeJr

BaxhIe peKOMHeDauHn DnI O6ecneueHnBaue 6eOnac-HOCTN 063NaHeHb IIO Oc6eHHOMy. O63aTeJIbHO CNeYHTe 3TNM peKOMHeDauHm, YTO6bl PpeOTbPaTb HecactHbI CNyHa NIN NIOJOMKy N3dJIIN:

PENEYIPPEXDEHNE:

IpeDynpexJaet o6 onaChocTn IJn3dOpOBbI N BO3MOxHOM pncke nOlyeHn TpaBmbl.

BHIMAHHE:
