MANUALE UTENTE DC010 DEWALT

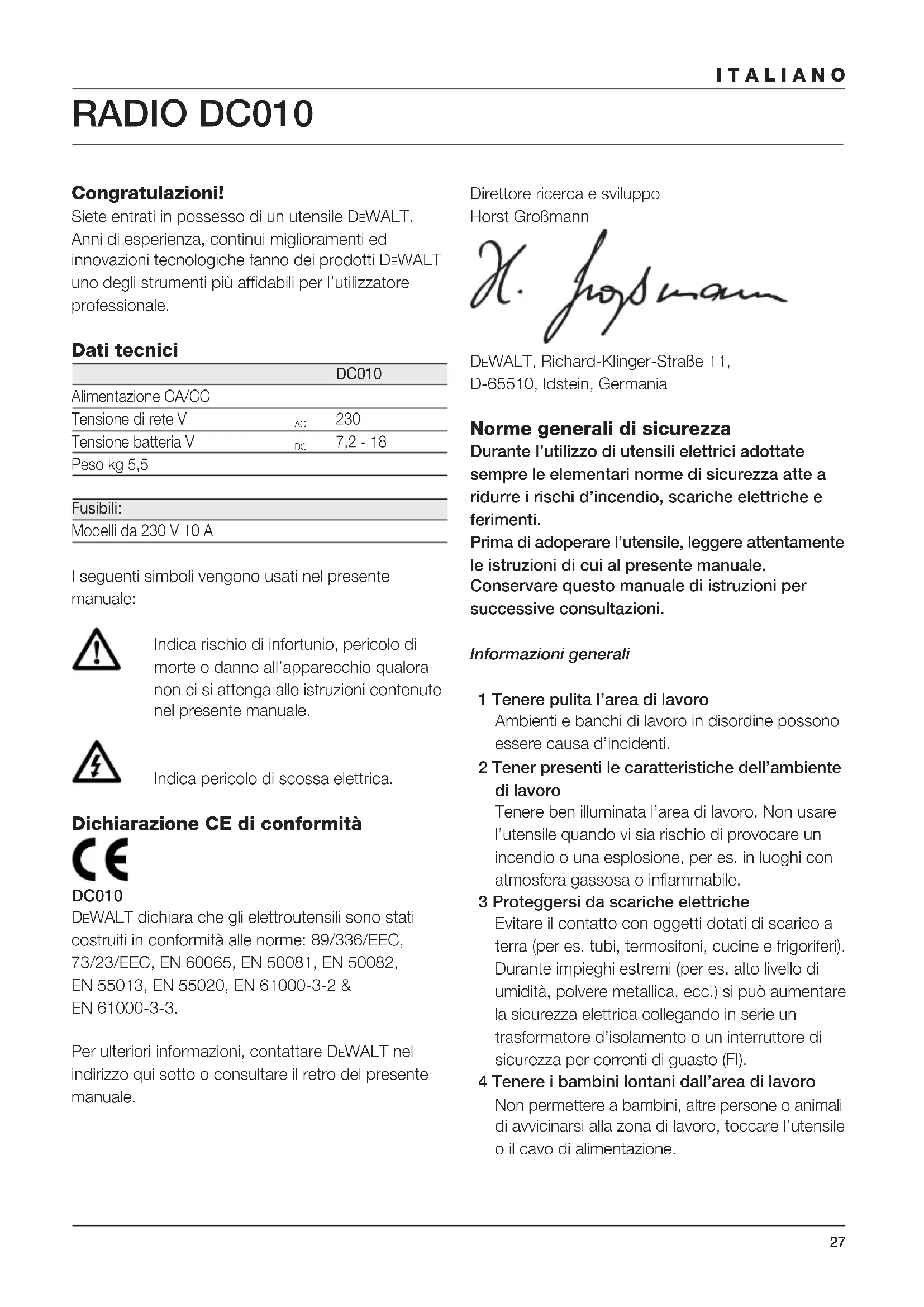

7,2 - 18 Peso kg 5,5 Fusibili: Modelli da 230 V 10 A I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. Indica pericolo di scossa elettrica. Dichiarazione CE di conformità DC010 DEWALT dichiara che gli elettroutensili sono stati costruiti in conformità alle norme: 89/336/EEC, 73/23/EEC, EN 60065, EN 50081, EN 50082, EN 55013, EN 55020, EN 61000-3-2 & EN 61000-3-3. Per ulteriori informazioni, contattare DEWALT nel indirizzo qui sotto o consultare il retro del presente manuale. Direttore ricerca e sviluppo Horst Großmann DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germania Norme generali di sicurezza Durante l’utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d’incendio, scariche elettriche e ferimenti. Prima di adoperare l’utensile, leggere attentamente le istruzioni di cui al presente manuale. Conservare questo manuale di istruzioni per successive consultazioni. Informazioni generali 1 Tenere pulita l’area di lavoro Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti. 2 Tener presenti le caratteristiche dell’ambiente di lavoro Tenere ben illuminata l’area di lavoro. Non usare l’utensile quando vi sia rischio di provocare un incendio o una esplosione, per es. in luoghi con atmosfera gassosa o infiammabile. 3 Proteggersi da scariche elettriche Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d’isolamento o un interruttore di sicurezza per correnti di guasto (FI). 4 Tenere i bambini lontani dall’area di lavoro Non permettere a bambini, altre persone o animali di avvicinarsi alla zona di lavoro, toccare l’utensile o il cavo di alimentazione.28 ITALIANO 5 Usare l’utensile adatto L’utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. L’utensile funzionerà meglio e in modo più sicuro alla velocità per cui è stato realizzato. Non forzare l’utensile. Attenzione! L’uso di accessori o attrezzature diversi o l’impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d’uso comportano il rischio di infortuni. 6 Controllare che non vi siano parti danneggiate Prima dell’utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l’utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l’allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, e altre condizioni che possono compromettere il buon funzionamento dell’utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l’utensile se l’interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DEWALT. 7 Custodia dell’elettroutensile dopo l’uso Riporre gli utensili elettrici in luogo sicuro e ben asciutto, fuori dalla portata dei bambini. 8 Mantenere l’utensile con cura Tenere gli accessori sempre ben affilati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi. 9 Riparazioni Il presente utensile elettrico è conforme alle principali norme di sicurezza vigenti. Rivolgersi ai Centri di Assistenza Tecnica autorizzati DEWALT per le riparazioni Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi. Istruzioni di sicurezza per utensili con alimentazione elettrica 10 Prolunghe Ispezionare la prolunga prima dell’uso e sostituirla se è danneggiata. Quando l’utensile viene impiegato all’esterno, usare unicamente le prolunghe per uso esterno. 11 Scollegare l’utensile Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Estrarre la spina dalla presa di alimentazione quando l’utensile non è in uso, o prima di cambiare pezzi, accessori o complementi o prima di eseguire lavori di manutenzione. 12 Non abusare del cavo elettrico Non trasportare mai l’utensile afferrandolo per il cavo. Non tirare mai il cavo per estrarlo dalla presa. Proteggere il cavo dal calore ed evitarne il contatto con olio e bordi taglienti. Istruzioni di sicurezza per utensili a batteria 13 Rimuovere il gruppo batterie Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Estrarre il gruppo batterie quando non è in uso, prima di cambiare pezzi, accessori o complementi o prima di eseguire interventi di manutenzione. Contenuto dell’imballo L’imballo comprende: 1 Radio 1 Manuale istruzione 1 Disegno esploso

• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.

• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile. Descrizione (fig. A) La radio DC010 è stata progettata per le comunicazioni radio presso i cantieri. L’utensile può essere alimentato dalla rete principale (usato con il filo) o dalla batteria (cordless) ed essere adoperato all’esterno o all’interno. Se usato senza filo, l’utensile consente l’uso di batterie NiCd e NiMH DEWALT con tensione compresa tra 7,2 e 18 V. 1 Regolazione del volume 2 Selettore modalità operativa 3 Selettore stazione29 ITALIANO 4 Fermo 5 Scala Norme di sicurezza elettrica Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta. Il Vostro utensile DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 60065, perciò non è richiesta la messa a terra. CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici CH Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione. Impiego di una prolunga In caso di impiego di una prolunga, quest’ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l’alimentazione elettrica dell’apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm

Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Assemblaggio

• Prima di effettuare il montaggio disinserire sempre la spina dalla presa di alimentazione.

• Prima del montaggio, controllare se è installata una batteria e, in caso affermativo, estrarla. Inserimento di un gruppo batteria (fig. B)

• Sganciare il fermo (4) e aprire il coperchio del vano batteria.

• Inserire completamente il gruppo batteria (6) nell’alloggiamento.

• Chiudere il coperchio del vano batteria. Prima di inserire o estrarre il gruppo batteria, spegnere sempre l’utensile. Stato del gruppo batteria

• Accertarsi che il gruppo batterie sia (completamente) caricato. Se la batteria non produce un’alimentazione sufficiente, sostituirla seguendo le istruzioni riportate nel manuale del caricabatteria. Usate solamente batterie e caricabatterie DEWALT. Istruzioni per l’uso Osservare sempre le istruzioni per la sicurezza e le normative vigenti. Funzionamento della radio Regolazione del volume (fig. A)

• Ruotare la manopola di regolazione del volume (1) sul livello desiderato. Selezione della modalità operativa (fig. A & C)

• Ruotare il selettore (2) sulla modalità operativa desiderata: AM, FM o FM stereo. La spia di alimentazione (9) si accenderà.

• Per disinserire la radio, ruotare il selettore di modo sulla posizione di spegnimento (OFF). Selettore emittenti (fig. A & C)

• Ruotare il selettore di emittenti (3) sulla modulazione di frequenza desiderata, indicata dalla freccia (10). Nella modalità FM, la spia di indicazione della riproduzione in stereofonia (8) si accenderà allorché la radio riceva trasmissioni in stereofonia.30 ITALIANO Alimentazione Questo utensile funziona con l’alimentazione di rete o a batteria. L’utensile passa automaticamente dall’alimentazione CA (di rete) all’alimentazione CC (a batteria). Manutenzione Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica. Pulitura

• Staccare l’utensile dall’alimentazione ed estrarre la batteria prima di pulire l’alloggiamento con un panno morbido.

• Tenere le fessure di ventilazione libere e pulire regolarmente l’alloggiamento con un panno morbido. Utensili inutilizzabili e tutela ambientale Per garantire l’eliminazione degli utensili non più utilizzabili nel rispetto dell’ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DEWALT, che disporranno della loro eliminazione nel rispetto dell’ambiente. Batteria ricaricabile Una batteria a lunga durata va ricaricata quando non produce più un’alimentazione sufficiente per svolgere lavori che prima venivano eseguiti facilmente. Smaltire le batterie scariche rispettando l’ambiente.

• Esaurire completamente la carica della batteria prima di estrarla dall’utensile.

• Le batterie al NiCd e NiMH sono riciclabili e vanno consegnate al concessionario o portate presso un impianto di riciclaggio di zona. Le batterie così raccolte vengono riciclate o smaltite nel rispetto delle normative vigenti. GARANZIA

• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE • Se non siete completamente soddisfatti delle prestazioni del vostro utensile DEWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell’utensile, presentando debita prova dell’avvenuto acquisto.

• MANUTENZIONE GRATUITA PER UN ANNO • L’eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.

• GARANZIA TOTALE DI UN ANNO • Se il vostro prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).

• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
