DC010 - Radio DEWALT - Kostenlose Bedienungsanleitung

Produkttyp	Baustellenradio
Marke	DeWalt
Modell	DC010
Stromversorgung	Netz 230 V AC oder Akku 7,2-18 V DC
Gewicht	5,5 kg
Netzspannung	230 V AC
Akku-Spannungsbereich	7,2 - 18 V DC
Sicherung	10 A (230 V Werkzeuge)
Doppelisolierung	Ja, gemäß EN 60065
Akku-Kompatibilität	NiCd- und NiMH-Akkus von DeWALT 7,2-18 V
Empfangsmodi	AM, FM, FM Stereo
Einstellungen	Lautstärke, Senderwahl, Moduswahl
Anzeigen	Strom, Stereo
Verwendung	Innen und Außen
Lieferumfang	Radio, Bedienungsanleitung, Explosionszeichnung
Wartung	Mit einem weichen Tuch reinigen, Lüftungsschlitze sauber halten
Garantie	30 Tage Zufriedenheit, 1 Jahr kostenlose Wartung, 1 Jahr Garantie
Sicherheit	Ausführliche Sicherheitshinweise in der Bedienungsanleitung

Häufig gestellte Fragen - DC010 DEWALT

Wie schalte ich das Radio ein?

Drehen Sie den Moduswahlschalter (2) auf AM, FM oder FM Stereo. Die Betriebsanzeige leuchtet auf. Zum Ausschalten drehen Sie den Schalter auf 'Off'.

Welche Akkutypen kann ich verwenden?

Verwenden Sie nur DeWALT NiCd- oder NiMH-Akkus von 7,2 bis 18 V.

Kann ich das Radio ohne Akku am Netz betreiben?

Ja, das Radio funktioniert am 230 V AC Netz. Es wechselt automatisch von Netz- auf Akkubetrieb, wenn ein Akku eingelegt ist.

Wie reinige ich das Radio?

Trennen Sie das Gerät vom Netz und entfernen Sie den Akku. Reinigen Sie das Gehäuse mit einem weichen Tuch. Die Lüftungsschlitze müssen sauber bleiben.

Was tun, wenn das Radio nicht angeht?

Überprüfen Sie den Akku (Ladung) oder das Netzkabel. Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist (10 A). Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes DeWALT Servicezentrum.

Wie lautet die Garantie für das DeWALT DC010 Radio?

Es bietet 30 Tage Zufriedenheitsgarantie, 1 Jahr kostenlose Wartung und 1 Jahr Garantie auf Herstellungsfehler.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Lautstärkeregler (1) auf die gewünschte Lautstärke.

Wie wähle ich einen Sender aus?

Drehen Sie den Senderwahlknopf (3) auf die gewünschte Frequenz. Die Frequenz wird durch den Zeiger (10) angezeigt. Im FM-Stereo-Modus leuchtet die Stereo-Anzeige auf, wenn der Empfang es zulässt.

Ist das Radio für den Außeneinsatz geeignet?

Ja, es kann dank Netz- oder Akkubetrieb im Freien verwendet werden. Achten Sie darauf, bei Bedarf ein geeignetes Verlängerungskabel zu verwenden.

Wie wechsle ich die Sicherung?

Die Sicherung befindet sich im Stecker oder im Gerät. Verwenden Sie eine 10 A Sicherung für 230 V Werkzeuge. Trennen Sie das Gerät vor dem Austausch vom Netz. Weitere Details entnehmen Sie bitte der Bedienungsanleitung.

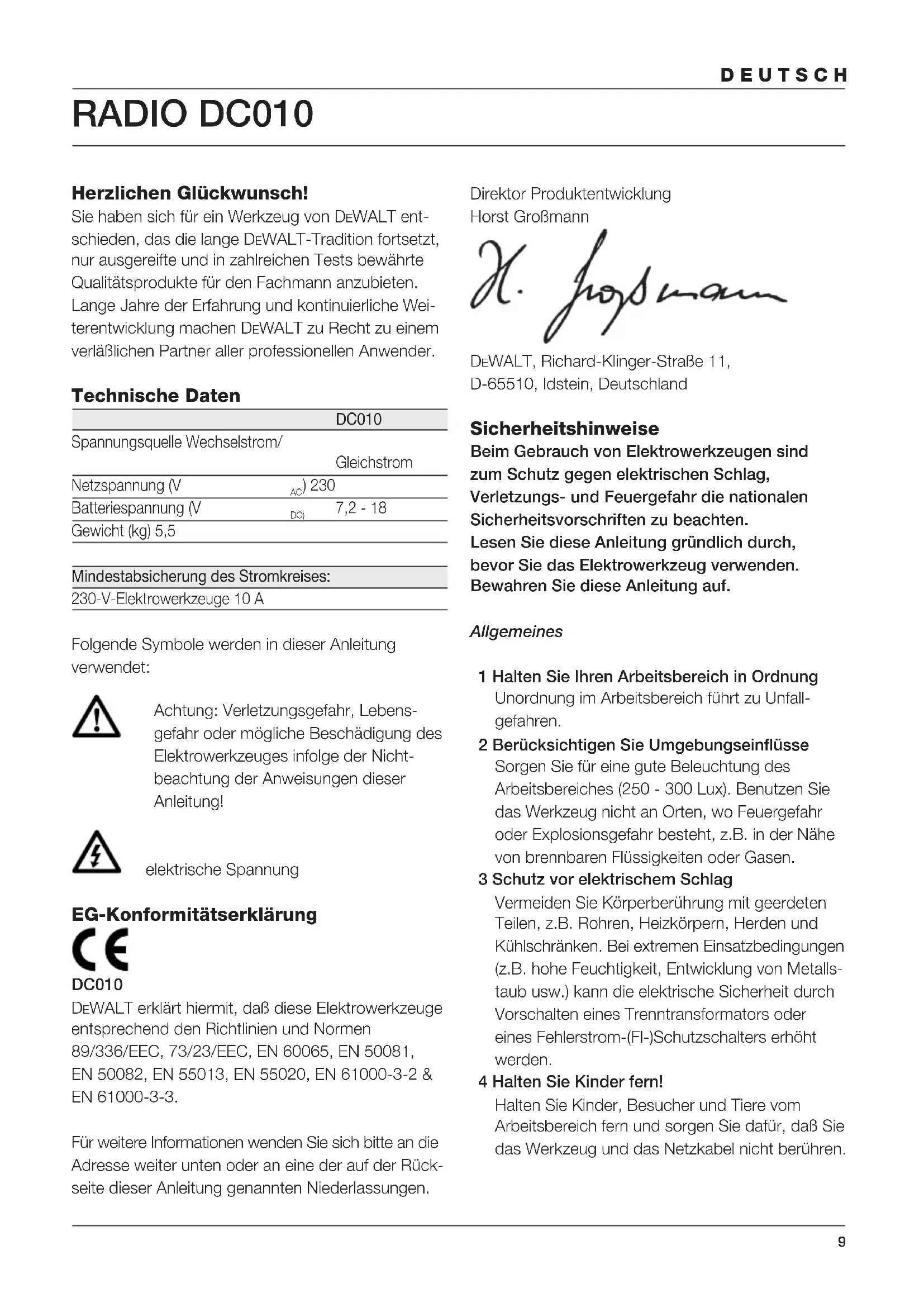

BEDIENUNGSANLEITUNG DC010 DEWALT

Folgende Piktogramme werden in diesem Handbuch verwendet:

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verlässlichen Partner aller professionellen Anwender.

Technische Daten

	DC010
Spannungsquelle Wechselstrom/	Gleichstrom
Netzspannung (V AC)	230
Batteriespannung (V DC)	7,2 - 18
Gewicht (kg) 5,5
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

EG-Konformitätserklärung

DC010

DEWALT erklärt hiermit, dass diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 89/336/EEC, 73/23/EEC, EN 60065, EN 50081, EN 50082, EN 55013, EN 55020, EN 61000-3-2 & EN 61000-3-3.

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

Direktor Produktentwicklung

Horst Großmann

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

Sicherheitshinweise

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug verwenden. Bewahren Sie diese Anleitung auf.

Allgemeines

1 Halten Sie Ihren Arbeitsbereich in Ordnung

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

2 Berücksichtigen Sie Umgebungseinflüsse

Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches (250 - 300 Lux). Benutzen Sie das Werkzeug nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3 Schutz vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden.

4 Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere vom Arbeitsbereich fern und sorgen Sie dafür, dass Sie das Werkzeug und das Netzkabel nicht berühren.

5 Benutzen Sie das richtige Werkzeug

Die bestimmungsgemäße Verwendung ist in dieser Bedienungsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Werkzeug nicht. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Anbaugeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesen Werkzeugen, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

6 Kontrollieren Sie Ihr Werkzeug auf Beschädigungen

Vor Gebrauch ist das Elektrowerkzeug auf einwandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausgewechselt werden. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine DeWALT-Kundendienstwerkstatt ersetzt werden.

7 Bewahren Sie Ihre Werkzeuge sicher auf

Unbenutzte Werkzeuge sollen in trockenen, verschlossenen Räumen und für Kinder unerreichbar aufbewahrt werden.

8 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie sämtliche Handgriffe und Schalter trocken, sauber und frei von Öl und Fett.

9 Reparaturen:

Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Lassen Sie Reparaturen nur von einer autorisierten DeWALT-Kundendienstwerkstatt ausführen.

Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Sicherheitsanweisungen für netzbetriebene Geräte

10 Verlängerungskabel

Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen und entsprechend gekennzeichnet sind.

11 Ziehen Sie den Netzstecker.

Schalten Sie das Werkzeug ab und warten Sie, bis das Werkzeug vollkommen zum Stillstand gekommen ist, bevor Sie es unbeaufsichtigt lassen. Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen.

12 Behandeln Sie das Kabel sorgfältig!

Tragen Sie das Werkzeug niemals an seiner Leitung. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Sicherheitsanweisungen für batteriebetriebene Geräte

13 Entnehmen Sie den Akku

Schalten Sie das Werkzeug ab und warten Sie, bis das Werkzeug vollkommen zum Stillstand gekommen ist, bevor Sie es unbeaufsichtigt lassen. Entfernen Sie den Akku, wenn Sie das Werkzeug nicht benutzen, bevor Sie Werkzeugteile, Zubehörteile oder Anbaugeräte auswechseln und bevor Sie Wartungsarbeiten vornehmen.

Überprüfung der Lieferung

Die Verpackung enthält:

1 Radio, 1 Bedienungsanleitung, 1 Explosionszeichnung

• Vergewissern Sie sich, dass das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Beschreibung (Abb. A)

Ihr DC010 Radio wurde zum Wiedergeben von Radiübertragungen auf Baustellen entwickelt. Es kann sowohl netzbetrieben (mit Schnur) als auch mit Batterie (schnurlos) in geschlossenen Räumen als auch im Freien verwendet werden. Bei schnurlosem Einsatz kann das Gerät mit DeWALT NiCd- und NiMH-Batteriepaketen von 7,2 bis 18 Volt betrieben werden. 1 Lautstärkeregler, 2 Bandwahlknopf, 3 Abstimmknopf, 4 Riegel, 5 Skala

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr DeWALT-Elektrowerkzeug ist gemäß EN 60065 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte, Typ 12 für Klasse I (Schutzleiter) - Geräte. CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm². Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vollständig aus.

Zusammenbauen

• Ziehen Sie vor dem Zusammenbauen immer den Netzstecker.
• Prüfen Sie vor dem Zusammenbau, ob ein Batteriepaket vorhanden ist. Ist dies der Fall, entfernen Sie es.

Einsetzen eines Batteriepakets (Abb. B)

• Lösen Sie den Riegel (4), um den Batteriefachdeckel zu öffnen.
• Setzen Sie das Batteriepaket (6) in die Aufnahme, bis es richtig sitzt. Schließen Sie den Batteriefachdeckel.

Schalten Sie das Elektrowerkzeug immer aus, bevor Sie das Batteriepaket einsetzen oder entfernen.

Zustand des Batteriepakets

• Vergewissern Sie sich, dass Ihr Akku (vollständig) geladen ist. Falls das Batteriepaket nicht genügend Leistung liefert, laden Sie das Batteriepaket gemäß den Anweisungen im Handbuch des Ladegeräts auf.

Verwenden Sie nur DEWALT-Akkus und -Ladegeräte.

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.

Radiobetrieb

Lautstärkeregelung (Abb. A)

• Drehen Sie den Lautstärkeregler (1) in die gewünschte Position.

Bandwahl (Abb. A & C)

• Drehen Sie den Bandwahlknopf (2) in die gewünschte Stellung: AM, FM oder FM Stereo. Die Betriebsanzeige (9) leuchtet auf.
• Zum Ausschalten des Radios drehen Sie den Bandwahlknopf in die Stellung AUS.

Abstimmung (Abb. A & C)

• Drehen Sie den Abstimmknopf (3) zur gewünschten Frequenz. Die Frequenz wird vom Zeiger (10) auf der Skala angezeigt.

Bei Stereo-Empfang (nur im FM-Stereo-Modus) leuchtet die Stereo-Anzeige (8) auf.

Spannungsquelle

Das Gerät lässt sich mit Netzspannung oder Batteriespannung betreiben. Es schaltet zwischen Wechselspannung (Netz) und Gleichspannung (Batterie) automatisch um.

Wartung

Ihr DeWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Reinigung

• Trennen Sie das Gerät vom Netz und entfernen Sie das Batteriepaket, bevor Sie das Gehäuse mit einem weichen Lappen reinigen.
• Halten Sie die Belüftungsschlitze frei und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

Recycling (nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können, und Stoffe, die fachgerecht entsorgt werden müssen. DeWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht.

Ausgediente netz- und akkubetriebene DeWALT-Werkzeuge können beim Handel abgegeben oder direkt an DeWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

Aufladbares Batteriepaket

Falls ein langlebiges Batteriepaket bei Arbeiten, die zuvor mit Leichtigkeit erledigt wurden, nicht mehr genügend Leistung liefert, so muss es aufgeladen werden. Entsorgen Sie das Batteriepaket am Ende seiner Lebensdauer auf umweltgerechte Weise.

• Entladen Sie das Batteriepaket vollständig und entfernen Sie es anschließend aus dem Gerät.
• NiCd- und NiMH-Zellen sind recyclebar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind die Zellen bei ihrem Händler oder einer kommunalen Sammelstelle abzugeben. Die gesammelten Batteriepakete werden dann ordnungsgemäß recycelt oder entsorgt.

GARANTIE

30 TAGE GELD ZURÜCK GARANTIE

Wenn Sie mit der Leistung Ihres DeWALT-Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DeWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld-zurück-Garantie gilt nicht auf Zubehör.

1 JAHR KOSTENLOSE INSPEKTION

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

1 JAHR GARANTIE

Die Garantiefrist von 12 Monaten gilt für alle DeWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muss. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-Service. Voraussetzung ist, dass der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DeWALT-Zubehörteile verwendet wurden, die ausdrücklich von DeWALT als zum Betrieb mit DeWALT-Elektrowerkzeugen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DeWALT-Kundendienstwerkstätten und weitere Informationen finden Sie auch im Internet:

www.2helpU.com

Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben.

Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

DEWALT, Richard-Klinger-Straße 11

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

DEWALT, Richard-Klinger-Straße 11,

Prüfen Sie das Kabel und ersetzen Sie es, wenn es beschädigt ist. Wenn Sie das Gerät oder den Akku verwenden, stellen Sie sicher, dass das Kabel für die Verwendung mit dem Gerät oder dem Akku geeignet und entsprechend gekennzeichnet ist.

11 Entfernen Sie das Werkzeug von der Spitze
