MANUALE UTENTE CDMix Bluetooth NUMARK

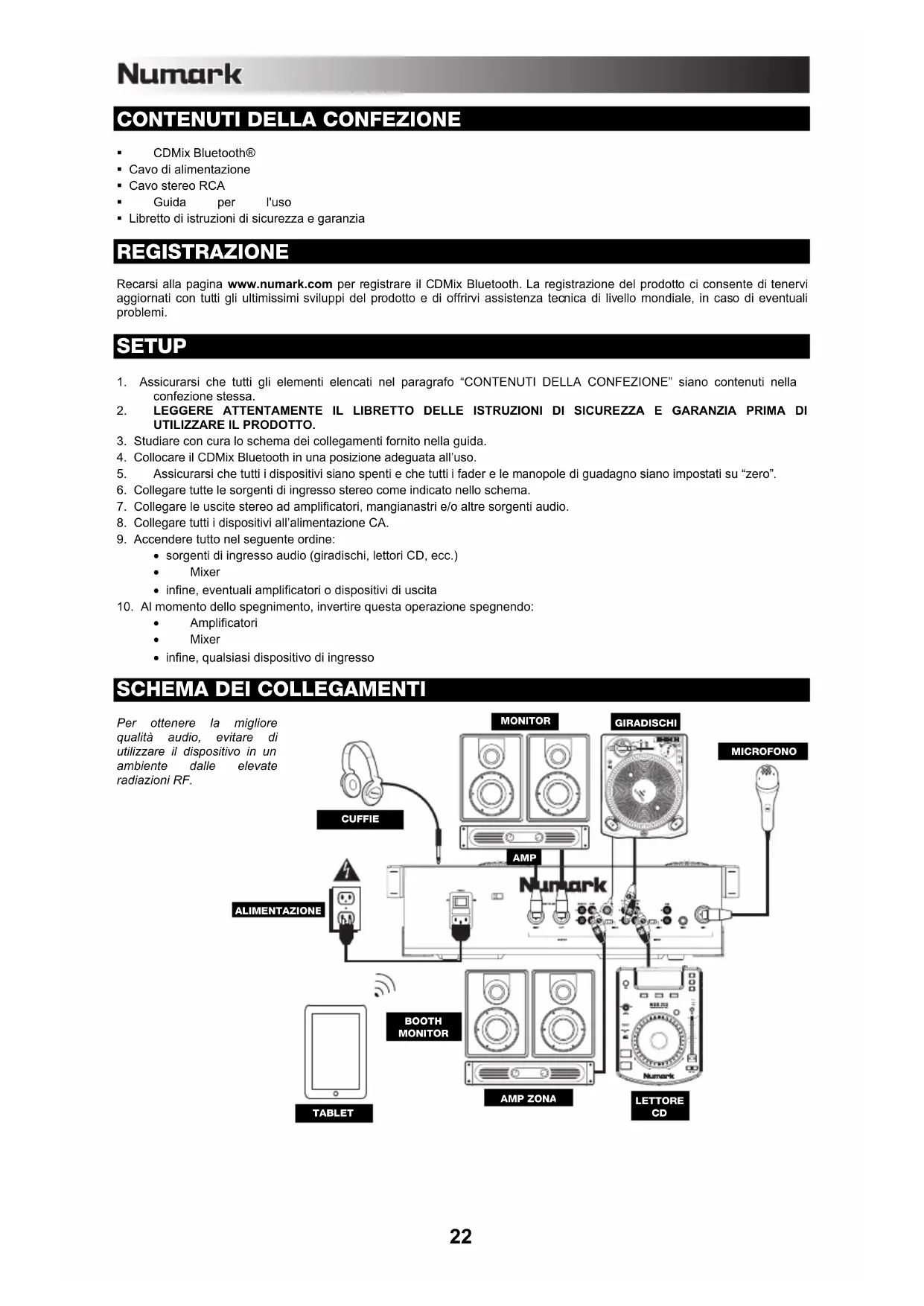

CONTENUTI DELLA CONFEZIONE

CDMix Bluetooth®
Cavo di alimentazione
Cayo stereo RCA
Guida per l'uso
- Libretto di istruzioni di sicurezza e garanzia

REGISTRAZIONE

Recarsi alla pagina www.numark.com per registrar il CDMix Bluetooth. La registrazione del prodotto ci consente di tenervi aggiornati con tutti gli ultimissimi sviluppi del prodotto e di offrirvi assistenza tecnia di livello mondiale, in caso di eventuali problemi.

SETUP

1. Assicurarsi che tutti gli elementi elencati nel paragrafo "CONTENUTI DELLA CONFEZIONE" siano contentuti nella confezione stessa.
2. LEGGERE ATTENTAMENTE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA E GARANZIA PRIMA DI UTILIZZARE IL PRODOTTO.
3. Studiare con cura lo schema dei collegamenti fornito nella guida.
4. Collocare il CDMix Bluetooth in una posizione adeguata all'uso.
5. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno siano impostati su "zero".
6. Collegare tutte le sorgenti di ingresso stereo come individato dello schema.
7. Collegare le uscite stereo ad amplificatori, mangianastri e/o autres sorgenti audio.
8. Collegare tutti i dispositivi all'alimentazione CA.

9. Accendere tutto nel seguente ordine:

10. sorgenti di ingresso audio (giradischi,lettori CD, ecc.)
    Mixer

11. infine, eventuali amplificatori o dispositivi di uscita

12. Al momento dello spegnimento, invertire questa operazione spegnendo:

13. Amplificatori
    Mixer

14. infine, qualsiasi dispositivo di ingresso

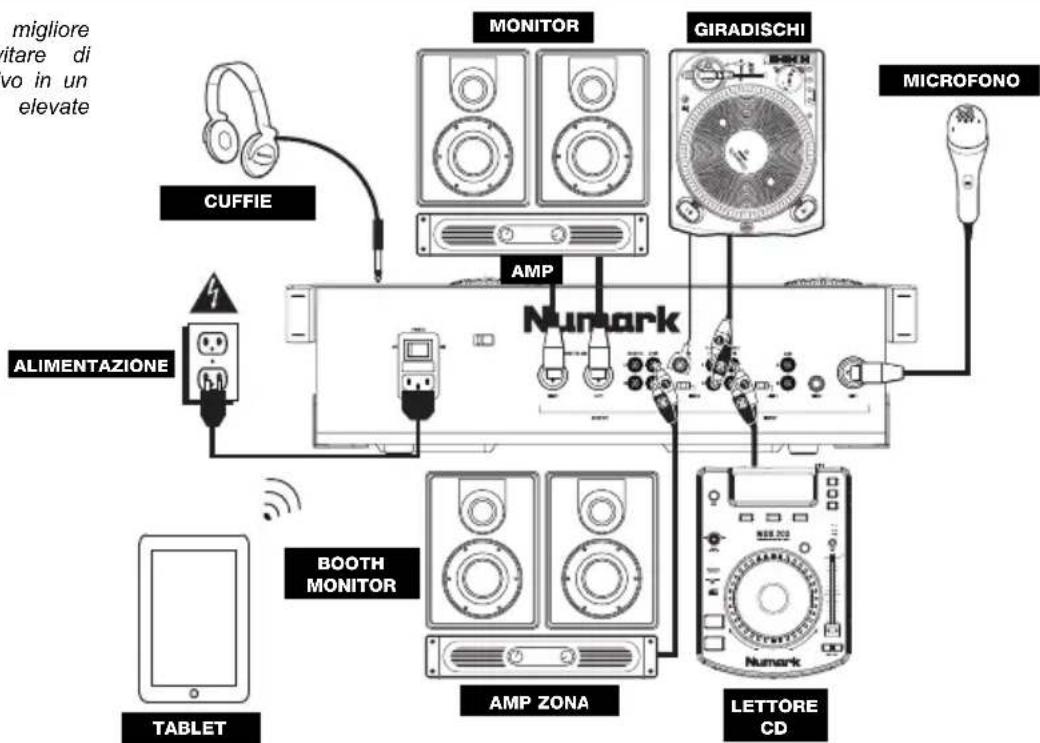

SCHEMA DEI COLLEGAMENTI

Per ottener la migliorie qualita audio, evitare di utilizzare il dispositivo in un ambiente dalle elevate radiazioni RF.

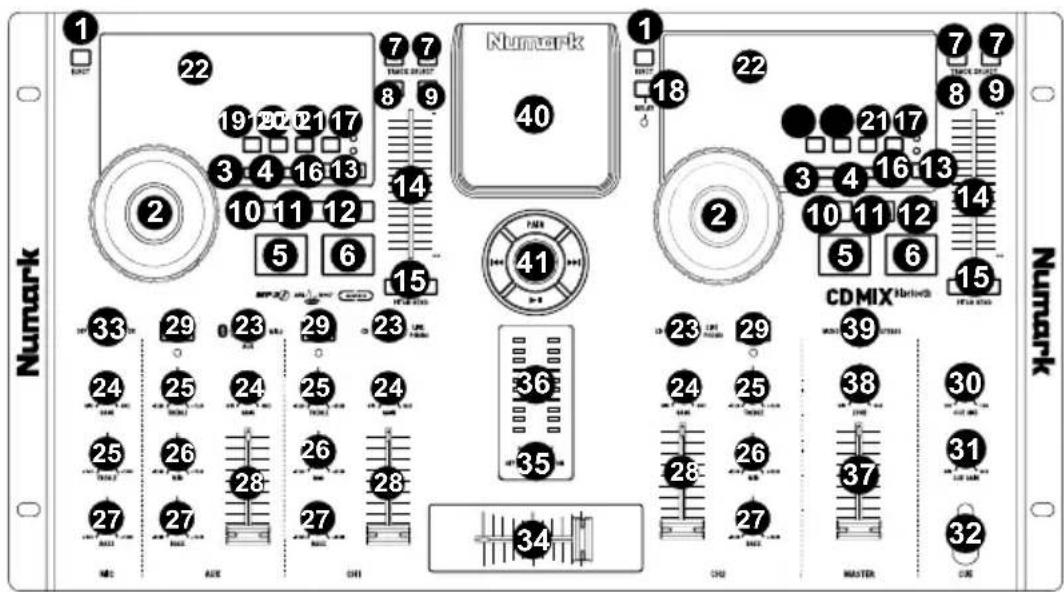

CARATTERISTICHE PANNELLO SUPERIORE

1. EJECT - Premere quello tasto per aprire o chiudere il vassoio porta CD.
2. ROTELLA JOG WHEEL - La rotella jog wheel ha diverse funzioni, a seconda della modalità in cui ci si trova.

a) Se la traccia non è in corso di riproduzione, la rotella cerchera lentamente tra i frame della traccia stessa. Per impostare un nuovo punto cue, far ruotare la rotella, quando avviare la riproduzione quando è stata determinata la posizione desiderata. Premere CUE per tornare a quel punto cue.
b) Se la traccia è in corso di riproduzione, la rotella ne effettuerà temporaneamente il bend del pitch. Una rotazione della rotella in senso orario la accelererare temporaneamente, nella rotazione in senso antiorario la rallenta. Cio è utile per abbinare i beat.
c) Quando il tasto SEARCH (ricerca) è stato attivato, la rotazione della rotella consente una scansione rapida lungo la traccia.
d) Quando il tasto SCRATCH è stato attivato, la rotazione della rotella farà lo "scratch" sull'audio della traccia, come una puntina sul disco.

Notabene: la rotella non è sensibile al fatto.

1. SCRATCH - Attiva o disattiva la modalità di Scratch. Quando è attivato, la rotazione della rotella create un effetto di "scratch". Quando la modalità di Scratch è attiva, il LED è blu.

(Nota bene: esta funzione non è ottimale per la ricerca in lunghi passaggi audio. Per ricerche più lunghe, attivare la funzione di ricerca SEARCH.)

1. SEARCH (cerca) - Attiva o disattiva la modalità di ricerca. Premere quello tasto per servirsi della rotella per scorrere rapidamente lungo la traccia. Quando la modalità di ricerca Search è attiva, il LED è rosso.

Per creare un punto cue, muovere la rotella JOG WHEEL quando la traccia e in pausa. Il punto cui sare impostato non appena si avvia la riproduzione da quel punto (premendo PLAY/PAUSE).

1. CUE - Durante la riproduzione, la pressione di CUE fara tornare al punto cui e metterà in pausa la traccia. Tenere premuto CUE, per avviare la riproduzione da questo punto, rilasciare CUE per tornare a quel punto e mettere in pausa la traccia. Se la traccia è in pausa, serviri della rotella per individuire un nuovo punto cui.
2. PLAY / PAUSE - Riproduce o interrompe temporaneamente la traccia.

Nota bene: quando ci si trova in pausa, la pressione di PLAY imposterà un nuovo punto cui unicamente se la rotella JOG WHEEL è stata mossa.

1. TRACK SELECT (scegli traccia) - Seleziona la traccia da riproduire. Tenere premuto uno dei tasti TRACK SELECT per cancellare rapidamente traccce.
2. FOLDER (cartella) - Premere quello tasto per entrare in modalità Folder. Il nome della cartella apparirà sul display LCD. Qui, è possibile tenere premuto il tasto FOLDER e serviri dei tasti TRACK SELECT per selezionare una cartella. Lasciare la pressione da FOLDER per entrare nella cartella selezionata. (Una volta all'interno della cartella, servisi dei tasti TRACK SELECT per selezionare la traccia.) Premere nuovamente FOLDER per uscire nella modalità Folder.
3. +10 - Premere requisite tasto per saltare lungo I'elenco delle traccce del CD, 10 traccce alla volta.

4. LOOP IN - Imposta un nuovo punto cui o il punto di inizio di un loop (un punto "Loop In") durante la riproduzione.

5. LOOP OUT - Imposta il punto di fine di un loop (un punto "Loop Out") e avvia la riproduzione del loop. Mentre si riproduze un loop, premere LOOP OUT per staccarsi dal loop e continuare con la riproduzione normale.

6. RELOOP - Riproduce la traccia immediatamente dall'inizio di un loop (e riattiva il loop stesso).
7. PITCH - Attiva o disattiva il FADER del PITCH. Premere quello comando per scorrere lungo le gamme disponibili del pitch (±4%, 8% e 16%). La gamma attuale verrà indica sullo schermo LCD con LED che indicate lo percentuali di pitch.
8. FADER del PITCH - Il pitch può essere modificato premendo il tasto PITCH e muovendo il fader appena il LED del PITCH si accende. Se il LED del pitch è spento, quello non verrà modificato.
9. PITCH BEND +/- Utilizzato uno di quosti due tasti di bend del pitch per regolare temporaneamente il pitch e il tempo della musica.
10. KEYLOCK (blocco tonalità) - Attiva la funzione Keylock, che blocca la tonalità musicale della traccia a quella originale (come se stesse suonando con 0% di regolazione del pitch). Sarà quando possibile regolare il tempo della traccia senza influire sulla sua tonalità o il suo pitch.
11. TAP - Battere quello tasto a tempo con il battito della musica presente su quel deck. Cosi facendo verrà inserta una nuovalettura di BPM ("battiti al minuto") per tale traccia, che verrà migliorata sullLCD. Si più consentire al contatore automatico del beat di leggere il BPM della traccia tenendolo premuto fino a quando sullLCD non compare "AUTOBPM".
12. RELAY - Premere quello tasto per attivare o disattivare la modalità "Relay". Quando quest'ultima è attiva, avviera la riproduzione del deck opposto non appena il deck attualmente riproduotto si interrompe. La riproduzione si alternerà tra i due deck fino a quando uno dei due non raggiungerà il termine del proprio disco o fino a quando la riproduzione Relay non verrà disattivata.
13. TIME - Fa passare il tempo di riproduzione visualizzato a display da "ELAPSED" (trascorso), a "REMAINING" (tempo rimanente sulla traccia) e "TOTAL" (tempo totale rimanente sul CD).
14. SNGL - Premere Anything to passare da Single Play (riroduzione singola: il deck si fema alla fine di ciascuna traccia) a Continuous Play (riroduzione continua: l'intero disco verrà riprodotto sensa interruzioni).
15. ID3 TAG - Premere quello tasto per visualizzare a display ulteriori informazioni circa gli MP3. Premerlo più di una volta per scorrere lungo tutte le informazioni disponibili, inclusi il titolo della traccia, il nome dell'artista, il nome della cartella corrente e il nome del file.
16. LCD - Indica tutte les funzioni in corso relativamente al CD.
17. SELETTORE DI INGRESSI - Seleziona la fonte di ingresso da convogliare al canale corrispondente. I jack d'ingresso sono situati sul pannello posteriore.
18. GAIN CANALE - Regola il livello di guadagno pre-fader e pre EQ del canale.
19. CHANNEL TREBLE (acuti di canale) - Regola le frequenze alte (treble) del canale corrispondente.
20. CHANNEL MID (medi di canale) - Regola le frequenze medie del canale corrispondente.
21. CHANNEL BASS (bassi di canale) - Regola le frequenzeasse (bass) del canale corrispondente.
22. CHANNEL FADER (fader canale) - Regola il livello audio sul canale corrispondente.
23. CUE CANALE - Invia audio pre-fader al Canale Cue per il monitoraggio con le cuffie.
24. CUE MIX - Passa a mixare tra Cue e Program nel canale cuffie. Quando impostato all'estrema sinistra, si udranno unicamente i canali convogliati a CUE. Quando impostato all'estrema destra, si udrà solo il mix programma.
25. CUE GAIN (guadagno Cue) - Regola il livello dell'audio del canale Cue.
26. CUFFIE - Collegare cuffie da 1/4 o da 1/8 a esta uscita per il cueing e il monitoraggio del mix.
27. MIC ON / OFF - Silenzia e riattiva il segnale microfono. Quando è silenziato, il segnale microfono non verrà convogliato al master mix.
28. CROSSFADER - Miscela l'audio riproduzione tra i Canali 1 e 2. Farlo scorrere verso sinistra per riproduire il Canale 1 e verso destra per riproduire il Canale 2.
    Nota bene: il crossfader è sostenibile dall'utente. Allentare le due granidi viti che lo tengono in posizione, sollevarlo e scollegare il cavo. Collegare il nuovo crossfader e riavvitare la piastra di montaggio sull'apparecchio. Testare e assicurarsi che il nuovo crossfader funzioni come previsto.
29. FADER START - Quando il dato dader start è su "ON", spostare il CROSSFADER da un lato per far si che quel deck inizi a riproduire la traccia automaticamente (se è in pausa). quando fader start è su "OFF", sare necessario avviare la riproduzione di ciascun deck manualmente.
30. INDICATORE DI LIVELLO STEREO - Mostra a display il livello audio del mix di Programma.
31. VOLUME MASTER - Regola il volume di uscita del mix di Programma.

32. VOLUME ZONE - Regola il livello del volume dell'uscita di zona.

33. MONO / STEREO - Regola il mix programma per stereo o mono.

34. PORTA DISPOSITIVO - Appoggiare a quello livello illettore MP3 o il dispositivo iOS.
35. COMANDI BLUETOOTH - Controlla le funzioni dei menu del dispositivo Bluetooth quando è accopiato al mixer. Tali comandi comprehendono Pair, Track Skip Backward, Track Skip Forward e Play/Pause (accoppia, salute traccia indietro, salute traccia avanti e riproduci/pausa). Tenere premuto il tasto di Accoppiamento per 2 secondi per entrare in modalità di accoppiamento. Tenere premuto il tasto Pair per 2 secondi per scollegare l'accoppiamento Bluetooth. Il logo Bluetooth al centro dei comandi Bluetooth non sare più accesso, aindicare che il dispositivo Bluetooth è stato scollegato. Per maggiori informazioni, si veda il paragrafo COLLEGAMENTO DEL BLUETOOTH.

CARATTERISTICHE PANNELLO POSTERIORE

Numark

1. CONNETTORE DI ALIMENTAZIONE - Collegare il cavo di alimentazione in dotazione a questo livello.
2. INTERRUTTORE DI ALIMENTAZIONE (POWER) - Accende e spegne l'apparecchio. Spagnere sempre l'apparecchio servendosi di quello pulsante prima di rimuovere qualsiasti alimentazione esterna.
3. INGRESSI LINEA | PHONO (RCA) - Collegare le sorgenti audio a quosti ingressi. Questi ingressi sono in grado di accettare via segnali a livello di linea che a livello phono.

Nota bene: collegare fonti audio mono a livello di entrambi gli ingressi, sinistro e destro, servendosi di un connettore a "Y".

1. INTERRUTTORE LINEA | PHONO - Posizione correttamente esso interruttore, a seconda del dispositivo collegato agli INGRESSI LINEA | PHONO. Se si utilizzato giradischi a livello phono, impostare l'interruttore su "Phono" per garantire l'amplificazione aggintiva necessaria per i segnali a livello phono. Se si utilizza un dispositivo a livello di linea quale unlettore CD o un campionatore, impostare l'interruttore su "LINE"(linea).
2. TERMINALE DI MESSA A TERRA - Se si utilizzato giradischi a livello phono dotati di cavo di messa a terra, quello va collegato a quosti terminali. Se si verifica un "ronzio" o un "brusio" basso, ciò può significare che i giradischi non sono messi a terra.

Note bene: alcuni giradischi hanno il cavò di messa a terra incorporet nel collegamento RCA e, di seguenza, non è necessario collegare nulla al terminale di messa a terra.

1. INGRESSO AUX (RCA) - Collegare un'ulteriore sorgente audio a livello di linea a quello ingresso. Per convogliare il segnale AUX al mix, bisogna posizionare il SELETTORE D'INGRESSI del canale AUX (situato sul pannello superiore) su "AUX".
2. INGRESSO MIC 1 - Collegare un microfono a quello ingresso servendosi di un cavo XLR o da 1 / 4^
3. MIC 2 INPUT - Collegare un microfono da 1/4 a quello ingresso se si desidera'utilizzato un microfono aggiantivo a livello del canale Aux. Per convogliare il segnale MIC2 al mix, bisogna posizionale il SELETTORE D'INGRESSI del canale AUX (situato sul pannello superiore) su "MIC2".
4. USCITA MASTER (XLR) - Collegare questa uscita XLR a Bassa impedenza ad un impianto PA o a monitor. Il livello di questa uscita è controllato tramite il fader MASTER sul pannello superiore.
5. MASTER OUTPUT (RCA) - Servirsi di cavi standard RCA per collegare questa uscita a un altoparlante o a un impianto di amplificazione. Controllare il livello di但这a uscita servendosi della manopola MASTER a livllo del pannello superiore.
6. USCITA ZONA (RCA) - Collegare esta uscita ad un dispositivo di monitoraggio estemo quale un impianto PA, monitor o un home stereo. Il livello di esta uscita è controllato tramite la manopola ZONE sul pannello superiore.

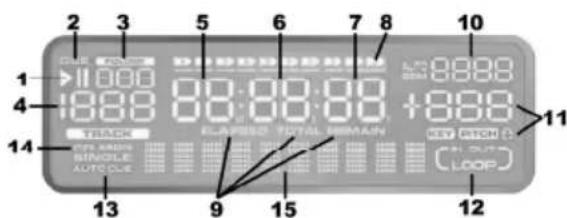

CARATTERISTICHE LCD

1. PLAY / PAUSE - Si accende quando l'apparecchioiene riproduotto o vieneMESSO in pausa.
2. CUE - Lampeggia quando viene impostato un punto cue. Questo é acceso in via continuativa quando l'apparecchio é in pausa a livello di un punto cue.
3. NUMERO CARTELLA - Mostra il numero della cartella corrente.
4. NUMERO DI TRACCIA - Mostra il numero della traccia corrente.
5. MINUTES (minuti) - Mostra i minuti trascorsi o rimanenti a seconda dell'impostazione della modalità TIME.
6. SECONDS (secondi) - Mostra i secondi trascorsi o rimanenti a seconda dell'impostazione della modalità TIME.
7. FRAMES - IIlettore CD suddivide un secondo in 75 frame per consentire un cueing preciso. Mostra i frame trascorsi o rimanenti a seconda dell'impostazione della modalità TIME.
8. BARRA DI TEMPO - Mostra il tempo rimanente o trascorso, a seconda dell'impostazione del tasto TIME.
9. MODALITA TIME - Indica se il tempo illustrato sullo schermo LCD è il tempo trascorso della traccia, il tempo rimanente della traccia o il tempo totale rimanente dell'intero CD.

Notabene: quandovengono riprodotti file MP3, il tempo totale rimanente del CD non puo essere ilustrato.

Numark

1. BPM - Il tempo, indicatoro in BPM (battiti al minuto). Quando il contatore automatico di beat è acceso, su quello indicatore compare la scritta "AUTOBPM".
2. PITCH - Mostra il cambiamento percentuale del pitch. Quando l'icona a forma di lucchetto è accesa, il tasto KEY LOCK è attivo.
3. LOOP - Indica quando é programmato un loop. quando l'indicatore lampeggia, un loop é in corso di riproduzione. quando compare "IN / OUT", un loop é programmato, ma non é attualmente in corso di riproduzione.
4. SINGLE - Mostra quando l'apparecchio è impostato sulla modalità di riproduzione Single Play (una traccia alla volta). Quando questo indicatore non è accesso, il CD riprodurrà ininterrottamente tutte le trace (modalità di riproduzione continua - Continuous Play). Questa funzione è controllata dal tasting TIME. Notabene: quando ci si trova in modalità Single Play, appariràanche "AUTOCUE".Quando si effettua il cueing di una nuova traccia, la riproduzione inizIERà quando inizia l'audio vero e proprio della traccia, eliminando il silenzio all'inizio della traccia stessa.
5. CD / MP3 - Mostra quando l'apparecchio sta riproducendo un CD audio o MP3.
6. DISPLAY MATRICE - Mostra a display i nomi delle cartelle e le informazioni relative ai tag MP3. Se viene fatto un disco privo di codifiche, a display comparirà la scritta "NO TEXT". Nel caso di tracce MP3 registrate con CBR, comparirà il bitrate. Nel caso di tracce MP3 registrate con VBR, a display comparirà unicamente "VBR".

ACCOPIAMENTO BLUETOOTH

1. Accendere il disposativo Bluetooth.
   2.Accendere il CDMix Bluetooth
2. Tenere premuto il tasto di Accoppiamento per 2 secondi per entrare in modalità di accoppiamento e cercare dispositivi Bluetooth.
3. Navigare nella schemata di configurazione del dispositivo Bluetooth, trovare "CDMix Bluetooth" e collegarlo. Il logo Bluetooth al centro dei comandi Bluetooth si accenderà quando il dispositivo è collegato.

Notabene:seildispositivoBluetoothrichiedeuncodice,inserire"0000"

Note bene: in caso di problemi nell'accoppiare gli appearecchi o nel riproduire la musica, aggiornare il sistema operativo del dispositivo.

1. Per scollegare il dispositivo accoppiato, tenere premuto il tasto Pair del CDMix Bluetooth per 2 secondi. Il logo Bluetooth al centro dei comandi Bluetooth non sare più acceso, a conferma dell'avvenuta disconnessione.
2. Per collegarlo ad un altro dispositorio Bluetooth, ripetere i passaggi 3-4.

Note: la portata massima sare raggiunta utilizzando dispositivi dotati di Bluetooth 4.0.

PUNTI CUE

Configurazione dei punti cue:

Per individuare un nuovo punto cue durante la riproduzione, premere innanzitutto il tasto "PLAY/PAUSE" (mettendo in pausa la traccia) e girare la rotella dellettore CD per riproduire ripetutamente piccole parti del CD man mano che si avanza verso la posizione desiderata. Per impostare il nuovo punto cue, premere "PLAY/PAUSE" (riattivando la riproduzione).

Regolare il punto "CUE" servendosi della rotella

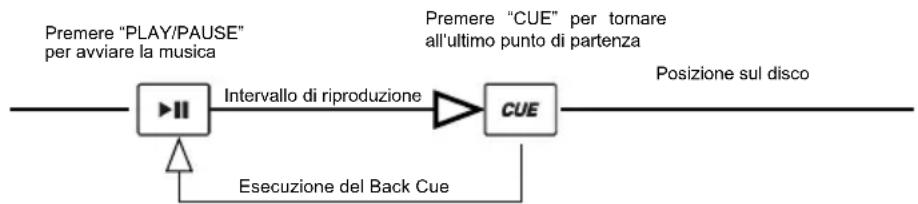

Esecuzione del Back Cue:

1. Premere il tastingo "PLAY/PAUSE"per avviare il disco.
2. Premere il tasto "CUE" per far tornare il disco all'ultima posizione (punto cue) in cui è stato attivato.

NAVIAGAZIONE ALL'INTERNO DELLE CARTELLE MP3

Un modo per organizzare i file MP3 dei propri CD è quello di inserirli in cartelle distinte. Le cartelle rendono rapplice il ritrovamento rapido della musica che si desidera.

1. Inserire un CD MP3 che contenga cartelle in uno dei drive CD del CDMix Bluetooth.
2. Quando il disco è pronto, il display LCD passera da "READ" a visualizzare a display il nome della cartella.
3. Premere il pulsante FOLDER. Sul display LCD lampeggia la scritta "FOLDER". Servisi dei tasti TRACK SELECT per scorrere lungo le cartelle contenate nel disco. Premere nuovamente il tasto FOLDER per aprire una cartella. Nota bene: la funzione Track +10 non è disponibile con dischi che contengono cartelle.
4. Servisi dei tasti TRACK SELECT per scorrere lungo le tracce contente nella cartella. Inoltre, tenere premuto uno dei tasti TRACK SELECT per effettuare la scansione rapida delle tracce.

Note bene: tenere premuto il tasto FOLDER e premere il tasto TRACK destro per commutare alla visualizzazione a display del nome del file MP3 corrente alla visualizzazione delle informazioni relative al tag ID3.

BPM (BATTITI AL MINUTO)

ABBINAMENTO DEL BPM (BATTITI AL MINUTO)

Abbinare il tempo ascoltando la musica del PLAYER 1 e del PLAYER 2 e regolando il pitch. When the tempo of the music of the selected CD player is slow compared to the tempo of the other player, move the slider to the (+) side and match the tempo. Se è più veloce, spostare il cursore del pitch verso il lato (-). La seguente illustrazione migliorata il caso dell'abbinamento del pitch del PLAYER 2 a quello della musica riprodotta sul PLAYER 1.

1. Premere PLAY/PAUSE per accendere il PLAYER 1.
2. Premere PLAY/PAUSE per accendere il PLAYER 2.
3. Ascoltare il PLAYER 2 in cuffia. Se il beat del Canale 2 (in cuffia) è più veloce di quello del Canale 1, rallentare il beat del canale 2 servendosi del lavoro di regolazione del pitch.
4. Se il beat del Canale 2 (in cuffia) è più lento di quello del Canale 1, accelerare il beat servendosi del lavoro di regolazione del pitch.

ABBINAMENTO DEL BEAT SERVENDOSI DEL COMANDO DI BEND DEL PITCH

Se si trova che i BPM (battiti al minuto o tempo) sono uguali, ma che i beat di batteria non corrispondono, sare necessario键盘.
ciambiare temporaneamente il pitch. Dopo aver abbinato i BPM, regolare temporaneamente il pitch come segue:

1. Quando il PLAYER 2 è avanti, girare la relativa rotella in senso antiorario.

1. Quando il PLAYER 2 è indietro, girare la relativa rotella in senso orario.

1. Il pitch cambia automaticamente man mano che viene ruotata la rotella. Più si ruota rapidamente la rotella, maggiore sare il cambiamento del pitch. Rilasciendo la rotella si tornerà al pitch originale in cui i BPM saranno nuovamente uguali.
