CDMix Bluetooth - Mezclador NUMARK - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO CDMix Bluetooth NUMARK

CDMix Bluetooth® Cable de alimentación Cable RCA estéreo Guía del usuario Folleto de información sobre la seguridad y la garantía REGISTRO Visite www.numark.com para registrar su CDMix Bluetooth. El registro de su producto asegura que podamos mantenerle actualizado con los nuevos desarrollos de productos y brindarle apoyo técnico de categoría mundial en caso de que tenga algún problema. INSTALACIÓN

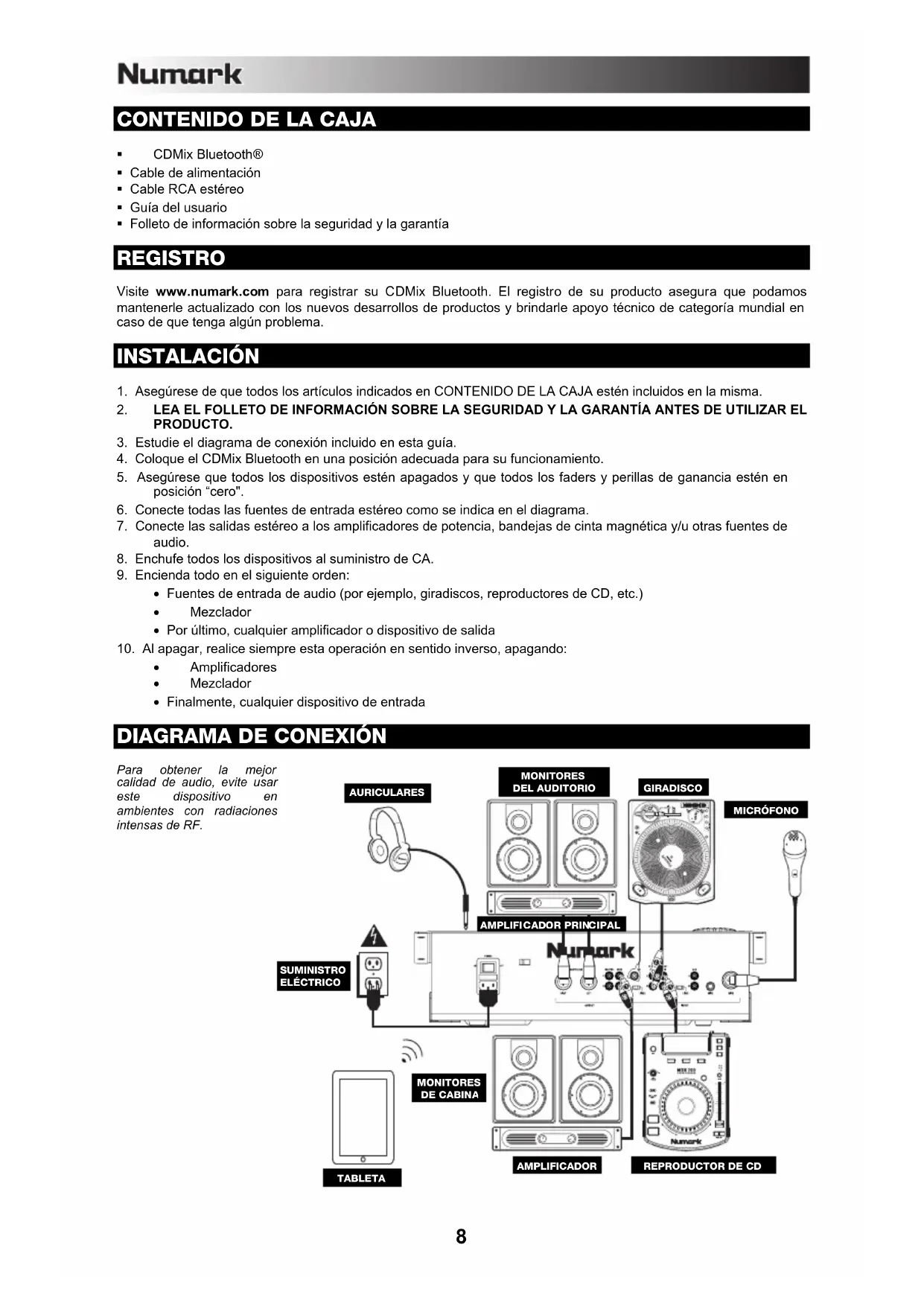

1. Asegúrese de que todos los artículos indicados en CONTENIDO DE LA CAJA estén incluidos en la misma.

2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL

3. Estudie el diagrama de conexión incluido en esta guía.

4. Coloque el CDMix Bluetooth en una posición adecuada para su funcionamiento.

5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en

6. Conecte todas las fuentes de entrada estéreo como se indica en el diagrama.

7. Conecte las salidas estéreo a los amplificadores de potencia, bandejas de cinta magnética y/u otras fuentes de

8. Enchufe todos los dispositivos al suministro de CA.

9. Encienda todo en el siguiente orden:

• Fuentes de entrada de audio (por ejemplo, giradiscos, reproductores de CD, etc.)

• Por último, cualquier amplificador o dispositivo de salida

10. Al apagar, realice siempre esta operación en sentido inverso, apagando:

• Finalmente, cualquier dispositivo de entrada

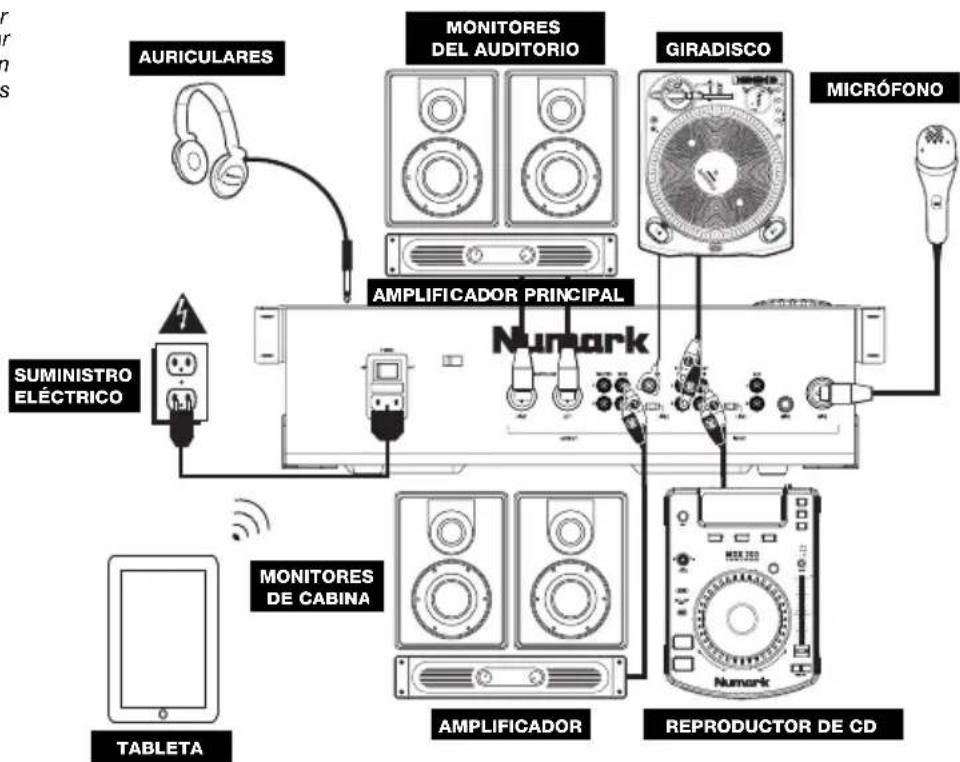

DIAGRAMA DE CONEXIÓN

IPAL MONITORES DEL AUDITORIOGIRADISCOREPRODUCTOR DE CD MICRÓFONO Para obtener la mejor calidad de audio, evite usar este dispositivo en ambientes con radiaciones intensas de RF.

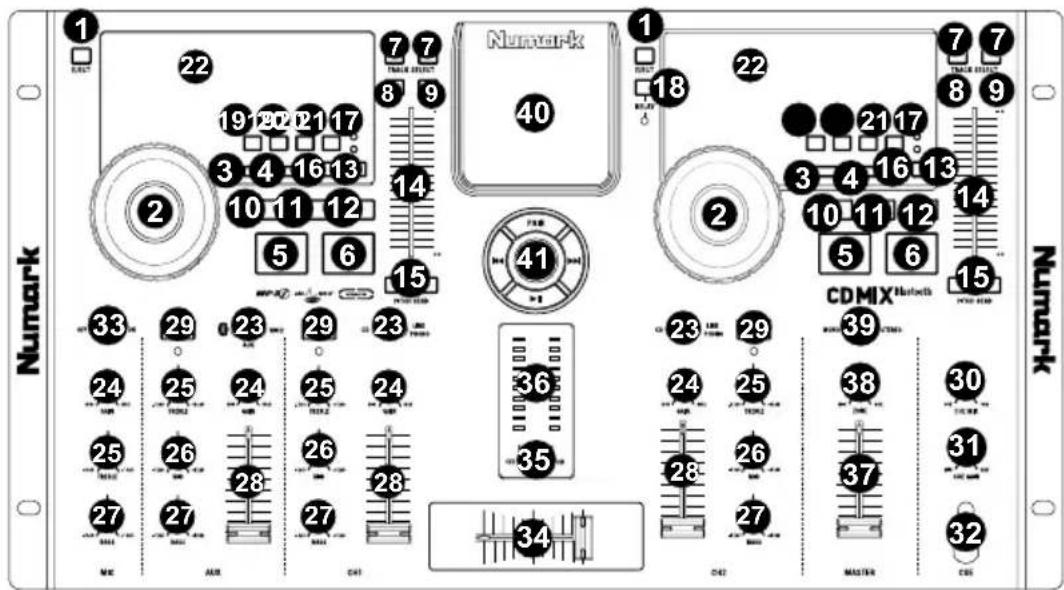

1. EXPULSAR – Pulse este botón para abrir o cerrar la bandeja del disco CD.

2. RUEDA DE AVANCE POR PASOS – Esta rueda cumple distintas funciones que dependen del modo

en que se encuentra. a) Si no se está reproduciendo una pista, la RUEDA DE AVANCE POR PASOS busca lentamente a lo largo de los frames de la pista. Para determinar un nuevo punto de cue, gire la RUEDA DE AVANCE POR PASOS y comience a reproducir una vez que haya determinado la posición adecuada. Pulse CUE para volver a ese punto de cue. b) Si se está reproduciendo una pista, la RUEDA DE AVANCE POR PASOS inflexiona temporalmente el pitch de la misma. Al girar la RUEDA DE AVANCE POR PASOS en sentido horario, se la acelera temporalmente, mientras que si se gira en sentido antihorario se la desacelera. Esto es útil para la igualación de beats. c) Cuando está activado el botón SEARCH (Buscar), al girar la RUEDA DE AVANCE POR PASOS se mueve rápidamente a lo largo de la pista. d) Cuando está activado el botón SCRATCH (Rayar), al girar la RUEDA DE AVANCE POR PASOS se “raya” el audio de una pista, como una púa en un disco. Nota: La RUEDA DE AVANCE POR PASOS no es sensible al tacto.

3. RAYAR – Activa o desactiva el modo de rayado. Cuando se activa, al girar la RUEDA DE AVANCE

POR PASOS se crea un efecto 'scratch' (Rayado). Cuando el modo de rayado está activo, el LED indicador se ilumina con luz azul. (Nota: Esta característica no resulta óptima para buscar a lo largo de pasajes de audio prolongados. Para realizar búsquedas más prolongadas, active la función SEARCH (Buscar)).

4. BUSCAR – Activa o desactiva el modo de búsqueda.

Pulse este botón para usar la RUEDA DE AVANCE POR PASOS a fin de explorar rápidamente la pista. Cuando el modo de búsqueda está activo, el LED indicador se ilumina con luz roja.

5. CUE – Durante la reproducción, pulse CUE para volver al punto de cue y poner la pista en pausa.

Mantenga pulsado CUE para comenzar la reproducción desde el punto de cue y suéltelo para volver a ese punto y poner la pista en pausa. Si la pista está en pausa, use la RUEDA DE AVANCE POR PASOS para localizar un nuevo punto de cue.

6. REPRODUCIR / PAUSA – Reproduce o pone la pista en pausa.

Nota: Cuando está en pausa, al pulsar REPRODUCIR sólo se establece un nuevo punto de cue si se ha movido la RUEDA DE AVANCE POR PASOS.

7. SELECCIÓN DE PISTA – Se utiliza para seleccionar la pista a reproducir. Pulse y retenga uno de los

botones TRACK SELECT (Selección de pista) para cambiar rápidamente de pista.

8. CARPETA – Pulse este botón para entrar al modo Folder (Carpeta). El nombre de la carpeta aparece

en la pantalla LCD. Aquí, puede pulsar y retener el botón FOLDER y usar los botones TRACK SELECT para seleccionar una carpeta.

Para crear un punto de cue, mueva la RUEDA DE AVANCE POR PASOS cuando la pista se pone en pausa. El punto de cue se establece una vez que comience la reproducción desde ese punto (pulsando REPRODUCIR / PAUSA).

Suelte FOLDER para entrar a la carpeta seleccionada (Cuando esté dentro de una carpeta, use los botones TRACK SELECT (Selección de pista) para seleccionar la pista). Pulse FOLDER otra vez para salir del modo de carpeta.

9. +10 – Pulse este botón para saltar por la lista de pistas del CD de a 10 pistas por vez.

10. ENTRADA AL LOOP – Establece un nuevo punto de cue o el punto inicial de un loop (punto "Loop In")

durante la reproducción.

11. SALIDA DEL LOOP – Establece el punto final de un loop (punto "Loop Out") y comienza a reproducir

dicho loop. Mientras se reproduce un loop, pulse LOOP OUT para liberarlo del loop y continuar la reproducción normal.

12. REPETICIÓN DEL LOOP – Reproduce la pista inmediatamente desde el comienzo de un loop (y

reactiva dicho loop).

13. PITCH – Se utiliza para activar o desactivar el PITCH FADER (Fader de pitch). Púlselo para recorrer

los rangos de pitch disponibles (±4%, 8% y 16%). El rango vigente se indica en la pantalla LCD y mediante LED de porcentaje de pitch.

14. FADER DE PITCH – Es posible cambiar el pitch pulsando el botón PITCH, que ilumina el LED PITCH,

y moviendo luego el fader. El pitch no varía si el LED PITCH está apagado.

15. INFLEXIÓN DE PITCH -/+ – Puede usar estos dos botones de inflexión de pitch para ajustar

temporalmente el pitch y el tempo de la música.

16. BLOQUEO DE TONALIDAD – Activa la característica Keylock, que engancha la tonalidad musical de

la pista a la tonalidad original (como si estuviera tocando con 0% de ajuste de pitch. Es posible ajustar entonces el tempo de la pista sin afectar a su tonalidad o pitch.

17. TAP – Golpee este botón en forma sincronizada con los beats de la música de esa bandeja. De esta

forma se introduce una nueva lectura de BPM ("beats por minuto") para esa pista, que se indicará en la pantalla LCD. Es posible permitir que el contador automático de beats lea los BPM de la pista manteniéndolo presionado hasta que se muestre "AUTOBPM" en la pantalla LCD.

18. TRANSFERIR A LA OTRA BANDEJA – Pulse este botón para activar y desactivar el modo Relay

Play (Transferir reproducción). Cuando se activa, la transferencia de reproducción hace que la bandeja opuesta comience a reproducir en el lugar en que se detiene la pista que se está reproduciendo actualmente. La reproducción alterna entre las dos bandejas hasta que una de las bandejas llega al final de su disco o hasta que se desactiva el modo de reproducción.

19. TIEMPO – Cambia la visualización del tiempo entre el tiempo de reproducción "ELAPSED"

(Transcurrido) de la pista y el tiempo remanente "TOTAL" de todo el CD.

20. INDIVIDUAL – Pulse este botón para cambiar entre reproducción individual (la bandeja se detiene al

final de cada pista) o reproducción continua (se reproduce el disco completo sin interrupciones).

21. ETIQUETA ID3 – Pulse este botón para mostrar información adicional de MP3. Púlselo más de una

vez, para conmutar entre toda la información disponible, incluidos el título de la pista, el nombre del artista, el nombre de la carpeta actual y el nombre del archivo.

22. LCD – Indica todas las funciones del CD a medida que van teniendo lugar.

23. SELECTOR DE ENTRADA – Permite seleccionar la fuente de entrada que se aplica al canal

correspondiente. Los conectores hembra de entrada se encuentran en el panel trasero.

24. GANANCIA DEL CANAL – Ajusta el nivel de ganancia pre-fader y pre-ecualización del canal.

25. AGUDOS DEL CANAL – Permite ajustar las altas frecuencias (agudos) del canal correspondiente.

26. MEDIOS DEL CANAL – Permite ajustar las frecuencias medias del canal correspondiente.

27. GRAVES DEL CANAL – Permite ajustar las frecuencias bajas (graves) del canal correspondiente.

28. FADER DE CANAL – Permite ajustar el nivel de audio del canal correspondiente.

29. CUE DE CANAL – Envía el audio pre-fader (previo al atenuador) al canal de cue para monitoreo con

30. MEZCLA DE CUE – Gírelo para mezclar cue y programa en el canal de auriculares. Cuando está en el

extremo izquierdo, sólo se oyen los canales aplicados a CUE. Cuando se gira totalmente a la derecha, se oye sólo la mezcla del programa.

31. GANANCIA DE CUE – Permite ajustar el nivel del audio

32. AURICULARES – Conecte a esta salida sus auriculares

de 1/4 pulg. o 1/8 pulg. para hacer cue y monitorear la mezcla.

33. MICRÓFONO SI / NO – Permite silenciar y anular el silenciamiento de la señal de micrófono. Cuando

está silenciada, la señal de micrófono no se aplica a la mezcla maestra.

34. CROSSFADER – Combina la reproducción de audio entre los canales 1 y 2. Deslícelo a la izquierda

para reproducir el canal 1 y a la derecha para reproducir el canal 2. Nota: Si va a conectar micrófonos, asegúrese de que la perilla de ganancia del canal del micrófono esté en el ajuste más bajo antes de conectarlo.11 Nota: El usuario puede reemplazar el crossfader. Simplemente, desatornille los dos tornillos grandes que lo sujetan, sáquelo hacia fuera y desconecte el cable. Conecte el nuevo crossfader y atornille nuevamente la placa de montaje en la unidad. Pruebe y confirme que el nuevo crossfader funciona de la manera deseada.

35. FADER START – Cuando está en posición "ON", mueva el CROSSFADER a un lado para que esa

bandeja comience a reproducir automáticamente (si está en pausa). Cuando fader start está en "OFF", es necesario comenzar la reproducción en cada bandeja manualmente.

36. INDICADOR DE NIVEL ESTÉREO – Muestra el nivel de audio de la mezcla de programa.

37. VOLUMEN MAESTRO – Permite ajustar el volumen de salida de la mezcla de programa.

38. VOLUMEN DE ZONA – Permite ajustar el nivel de volumen de la salida de la zona.

39. MONO / ESTÉREO – Permite ajustar la mezcla maestra para funcionamiento mono o estéreo.

40. SOPORTE PARA DISPOSITIVO – Coloque aquí su reproductor MP3 o dispositivo iOS.

41. CONTROLES DE BLUETOOTH – Controlan las funciones de los menús de su dispositivo Bluetooth

mientras está apareado al mezclador. Estos controles incluyen Pair (Aparear), Track Skip Backward (Saltar pista hacia atrás), Track Skip Forward (Saltar pista hacia adelante) y Play/Pause (Reproducir/Pausa). Mantenga pulsado el botón de aparear durante 2 segundos para entrar al modo de apareamiento. Mantenga pulsado el botón Pair durante 2 segundos para desconectar el apareamiento de Bluetooth. Se apaga el logotipo de Bluetooth del centro de los controles de Bluetooth para indicar que su dispositivo Bluetooth ha sido desapareado. Para más información, consulte la sección APAREAMIENTO CON BLUETOOTH.

1. CONECTOR DE ALIMENTACIÓN – Conecte aquí el cable de alimentación provisto.

2. INTERRUPTOR DE ENCENDIDO – Permite encender y apagar la unidad. La unidad debe apagarse siempre

con este interruptor en primer lugar, antes de retirar cualquier fuente de alimentación externa.

3. ENTRADAS DE LÍNEA | FONOGRÁFICA (RCA) – Conecte sus fuentes de audio a estas entradas. Estas

entradas pueden aceptar señales de nivel de línea y fonográfico. Nota: Enchufe las fuentes de audio mono en ambas entradas, derecha e izquierda, usando un cable conector tipo “Y”.

4. CONMUTADOR DE ENTRADA DE LÍNEA | FONOGRÁFICA – Coloque este conmutador en la posición

apropiada, en función del dispositivo conectado a las entradas PHONO | LINE. Si usa giradiscos de nivel fonográfico, coloque este conmutador en “PHONO” para proporcionar la amplificación adicional necesaria para las señales de este nivel. Si usa un dispositivo de nivel de línea, tal como un reproductor de CD o muestreador, coloque este conmutador en “LINE”.

5. TERMINAL DE TIERRA – Si usa giradiscos de nivel fonográfico con cable de conexión a tierra, conecte dicho

cable a estos terminales. Si se experimenta un zumbido grave, puede significar que sus giradiscos no están conectados a tierra. Nota: Algunos giradiscos tienen el cable de conexión a tierra incorporado a la conexión RCA y, por lo tanto, no es necesario conectar nada al terminal de tierra.

6. ENTRADA AUXILIAR (RCA) – Conecte a esta entrada una fuente de audio de nivel de línea adicional. Para

aplicar la señal de la fuente auxiliar a la mezcla, debe colocar el conmutador SELECTOR DE ENTRADA del canal auxiliar (ubicado en el panel superior) en “AUX”.

7. ENTRADA DE MICRÓFONO 1 – Conecte a esta entrada un

micrófono con un cable XLR o de 1/4 pulg.

8. ENTRADA DE MICRÓFONO 2 – Conecte a esta entrada un

micrófono de 1/4 pulg. si desea usar un micrófono adicional en el canal auxiliar. Para aplicar la señal del MICRÓFONO 2 a la mezcla, coloque el conmutador SELECTOR DE ENTRADA del canal auxiliar (ubicado en el panel superior) en “MIC2”.

9. SALIDA MAESTRA (XLR) – Conecte esta salida XLR de baja impedancia a un sistema de megafonía o

monitores alimentados. Controle el nivel de esta salida con el fader MASTER del panel superior.

10. SALIDA MAESTRA (RCA) – Use cables RCA estándar para conectar esta salida a un sistema de altavoces o

amplificador. Controle el nivel de esta salida utilizando la perilla MASTER del panel superior.

11. SALIDA DE ZONA (RCA) – Conecte esta salida a un dispositivo de monitoreo externo como un sistema de

megafonía, monitores alimentados o un estéreo hogareño. Controle el nivel de esta salida con la perilla ZONE del panel superior.

Nota: Si va a conectar micrófonos, asegúrese de que la perilla de ganancia del canal del micrófono esté en el ajuste más bajo.

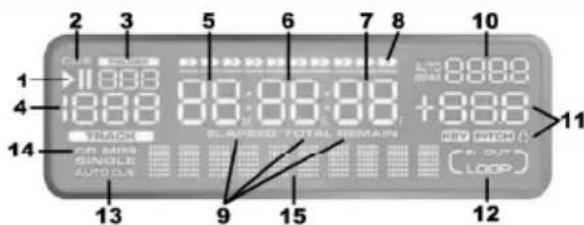

1. REPRODUCIR / PAUSA – Se enciende cuando la

unidad está reproduciendo o está en pausa.

2. CUE – Destella cuando se está estableciendo un

punto de cue. Se ilumina de forma continua si la unidad está en pausa en un punto de cue.

3. NÚMERO DE CARPETA – Muestra el número de

4. NÚMERO DE PISTA – Muestra el número de la

5. MINUTOS – Muestra los minutos transcurridos o remanentes dependiendo de la configuración del MODO DE

6. SEGUNDOS – Muestra los segundos transcurridos o remanentes dependiendo de la configuración del MODO

7. FRAMES – El reproductor de CD divide un segundo en 75 frames para lograr un cue más preciso. Muestra los

frames restantes o transcurridos dependiendo de la configuración del MODO DE TIEMPO.

8. BARRA DE TIEMPO – Muestra el tiempo remanente o transcurrido dependiendo de la configuración del botón

9. MODO DE TIEMPO – Indica si el tiempo mostrado en la pantalla LCD es el tiempo remanente de la pista o el

tiempo total remanente del CD entero. Nota: Cuando se reproducen archivos MP3, no se puede mostrar el tiempo remanente total del CD.

10. BPM – Tempo, que se indica en BPM (beats por minuto). Cuando el contador automático de beats está

activado, este indicador muestra "AUTOBPM".

11. PITCH – Muestra el cambio porcentual del pitch. Cuando el icono de bloqueo está encendido, el botón de

BLOQUEO DE TONALIDAD está activado.

12. LOOP – Indica cuando se programó un loop. Cuando el indicador destella, indica que se está reproduciendo

un loop en ese momento. Cuando se muestra "IN / OUT", indica que se programó un loop pero o se está reproduciendo en ese momento.

13. INDIVIDUAL– Muestra cuando la unidad está configurada para reproducir las pistas de una en una (modo

Single Play (Reproducción individual)). Cuando no está encendido, el CD se reproduce continuamente (modo Continuous Play (Reproducción continua)). Esta función se controla mediante el botón de TIEMPO. Nota: Cuando está en modo de reproducción individual aparece también "AUTOCUE". Cuando se hace cue en una pista nueva, la reproducción se inicia cuando comienza realmente el audio de la pista, eliminando el silencio del comienzo de la misma.

14. CD / MP3 – Muestra cuando la unidad está reproduciendo un CD de audio o un CD MP3.

15. VISUALIZACIÓN DE MATRIZ – Muestra los nombres de carpetas y la información de etiquetas MP3. Si se lee

un disco sin codificación, la pantalla indica “NO TEXT” (Sin texto). Para las pistas MP3 grabadas con CBR, se muestra la velocidad de bits. Para las pistas MP3 grabadas con VBR, la pantalla muestra únicamente "VBR".

3. Mantenga pulsado el botón de aparear durante 2 segundos para entrar al modo de apareamiento y buscar

dispositivos Bluetooth.

4. Vaya a la pantalla de configuración de su dispositivo Bluetooth, busque “CDMix Bluetooth” y conéctese al

mismo. El logotipo de Bluetooth del centro de los controles de Bluetooth se enciende cuando su dispositivo se aparea exitosamente. Nota: Si su dispositivo Bluetooth solicita un código de apareamiento, ingrese ‘0000’. Nota: Si tiene problemas para aparear su dispositivo o reproducir música, actualice el programa operativo de su dispositivo.

5. Para desconectar el apareamiento, mantenga pulsado el botón Pair del CDMix Bluetooth durante 2 segundos.

El logotipo de Bluetooth del centro de los controles de Bluetooth deja de iluminarse para confirmar que se desconectó el apareamiento.

6. Para aparearse y conectarse a otro dispositivo Bluetooth, repita los pasos 3 y 4.

Nota: El alcance máximo se logra cuando se utilizan dispositivos con Bluetooth 4.0.

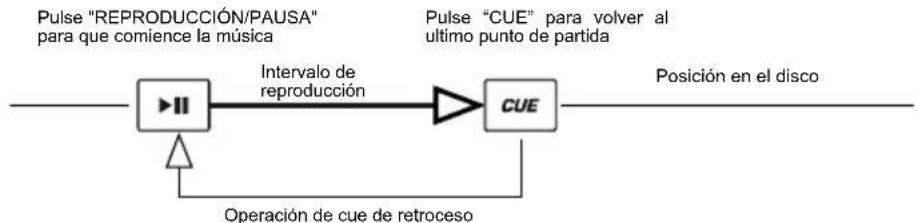

Establecimiento de los puntos de cue: Para localizar un nuevo punto de cue durante la reproducción, pulse primero el botón “REPRODUCCIÓN/PAUSA” (a fin de poner la pista en pausa) y gire la RUEDA DE AVANCE POR PASOS para reproducir repetidamente partes pequeñas del CD a medida que se mueve a la posición deseada. Para establecer la posición del nuevo punto de cue, pulse “REPRODUCIR/PAUSA” (a fin de reanudar la reproducción).

Ajuste el punto de "CUE" con la RUEDA

PASOS13 Operación de cue de retroceso:

1. Pulse el botón REPRODUCIR/PAUSA para comenzar el disco.

2. Pulse el botón “CUE” para regresar el disco a la última posición (punto de cue) desde donde se inició.

CÓMO NAVEGAR POR LAS CARPETAS MP3 Una manera de organizar los archivos MP3 en sus CD es colocándolos en carpetas por separado. Las carpetas permiten encontrar más rápida y fácilmente la música que desea.

1. Coloque un CD MP3 que contenga carpetas en una de las unidades de CD del CDMix Bluetooth.

2. Cuando el disco esté listo, la pantalla LCD cambiará de “READ” (Leer) a mostrar el nombre de la carpeta.

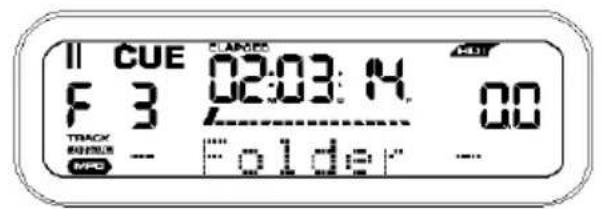

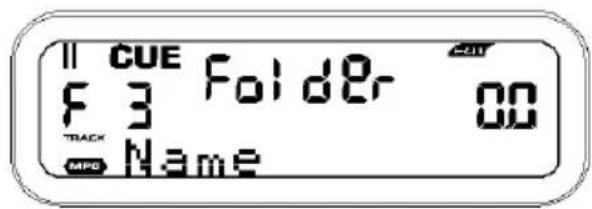

3. Pulse el botón FOLDER (Carpeta). En la pantalla LCD destellará la palabra “FOLDER”. Use los botones

TRACK SELECT para explorar las carpetas con nombre que contiene el disco. Pulse el botón FOLDER otra vez para seleccionar una carpeta. Nota: Tenga en cuenta que la característica Track +10 (Pista +10) no está disponible en los discos que contienen carpetas.

4. Use los botones TRACK SELECT para recorrer las pistas que contiene la carpeta. Asimismo, pulse y retenga

uno de los botones TRACK SELECT para recorrer rápidamente las pistas. Nota: Mantenga pulsado el botón FOLDER y pulse el botón TRACK derecho para conmutar entre la visualización del nombre del archivo MP3 actual y la de la información de la etiqueta ID3.

BPM (BEATS POR MINUTO) IGUALACIÓN DE LOS BEATS POR MINUTO (BPM) Iguale el tempo escuchando la música del REPRODUCTOR 1 y 2 y ajustando el pitch. Cuando el tempo de la música del reproductor de CD seleccionado sea lento comparado con el del otro reproductor, desplace el cursor hacia el lado del (+) e iguale el tempo. Cuando sea más rápido, desplace el cursor pitch hacia el lado del (-). La siguiente ilustración muestra el caso en el que se iguala el pitch del REPRODUCTOR 2 con el pitch de la música reproducida por el REPRODUCTOR

3. Escuche el REPRODUCTOR 2 en sus auriculares. Si el beat del canal 2 (en los auriculares)

es más rápido que el del canal 1, desacelere el beat del canal 2 por medio del control del pitch.

4. Si el beat del canal 2 (en los auriculares) es más lento que el beat del canal 1, acelere el beat

por medio del control del pitch. IGUALACIÓN DEL BEAT HACIENDO USO DE LA INFLEXIÓN DE PITCH Si observa que los BPM (beats por minuto o tempo) son iguales pero, sin embargo, los beats de la batería no se corresponden, necesitará cambiar el pitch de forma temporal. Una vez haya igualado los BPM, ajuste el pitch temporalmente como se explica a continuación:

Play Interval Position on Disc Pulse "REPRODUCCIÓN/PAUSA" para que comience la música Pulse “CUE” para volver al ultimo punto de partida Posición en el disco Operación de cue de retroceso Intervalo de reproducción14

1. Cuando el REPRODUCTOR 2 se adelanta, gire su RUEDA DE AVANCE POR PASOS en sentido antihorario.

2. Cuando el REPRODUCTOR 2 se atrasa, gire su RUEDA DE AVANCE POR PASOS en sentido horario.

3. El pitch cambia de forma automática a medida que se gira la RUEDA DE AVANCE POR PASOS. Cuanto más

rápido gira la rueda, más cambia el pitch. Al soltar la rueda, el pitch vuelve al valor original con los BPM nuevamente iguales.15
