MANUAL DE USUARIO CDN450 NUMARK

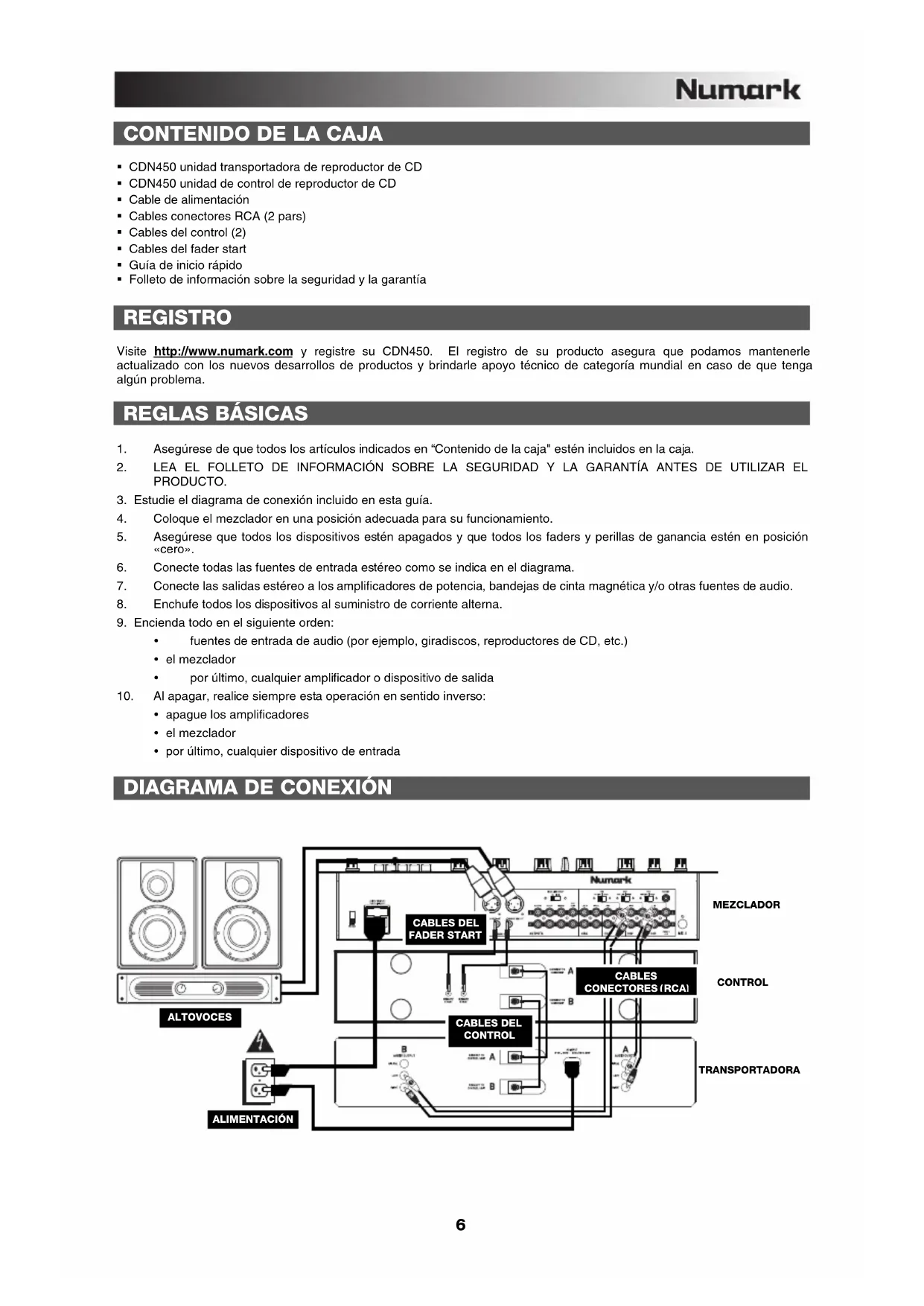

CDN450 unidad transportadora de reproductor de CD CDN450 unidad de control de reproductor de CD Cable de alimentación Cables conectores RCA (2 pars) Cables del control (2) Cables del fader start Guía de inicio rápido Folleto de información sobre la seguridad y la garantía REGISTRO Visite http://www.numark.com y registre su CDN450. El registro de su producto asegura que podamos mantenerle actualizado con los nuevos desarrollos de productos y brindarle apoyo técnico de categoría mundial en caso de que tenga algún problema.

1. Asegúrese de que todos los artículos indicados en “Contenido de la caja" estén incluidos en la caja.

2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL

3. Estudie el diagrama de conexión incluido en esta guía.

4. Coloque el mezclador en una posición adecuada para su funcionamiento.

5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en posición

6. Conecte todas las fuentes de entrada estéreo como se indica en el diagrama.

7. Conecte las salidas estéreo a los amplificadores de potencia, bandejas de cinta magnética y/o otras fuentes de audio.

8. Enchufe todos los dispositivos al suministro de corriente alterna.

9. Encienda todo en el siguiente orden:

y fuentes de entrada de audio (por ejemplo, giradiscos, reproductores de CD, etc.) y el mezclador y por último, cualquier amplificador o dispositivo de salida

10. Al apagar, realice siempre esta operación en sentido inverso:

y apague los amplificadores y el mezclador y por último, cualquier dispositivo de entrada

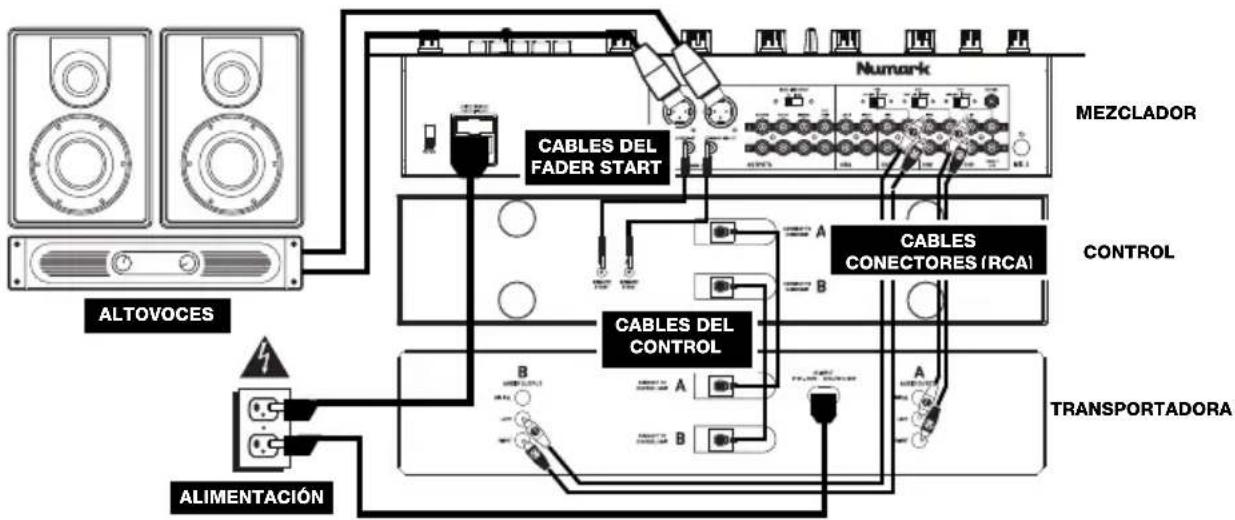

DIAGRAMA DE CONEXIÓN

ALIMENTACIÓN CABLES CONECTORES

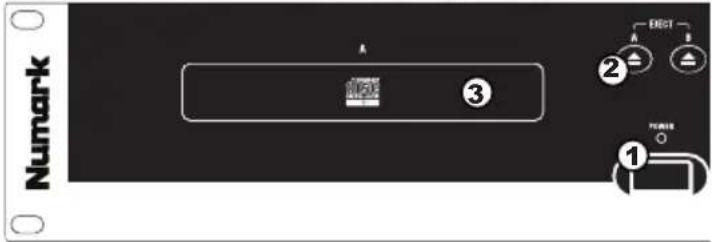

1. POWER SWITCH – enciende y apaga la

máquina con este botón. La unidad se debe cerrar siempre con este botón primero antes de que se quite cualquier potencia externa. Se recomienda típicamente que accione el lector de CD, encendido antes de los amplificadores y apagado después de los amplificadores para evitar un punto audio que se enviará a través de su equipo.

2. EJECT – Al presionar se abrirá o cerrará la

bandeja que transporta el disco.

3. CAJÓN DEL CD – coloque su CDs que usted

desea poner adentro. Esta unidad está diseñada para poner los CDs comercial disponible, los CDs MP3, y los CD-Rs correctamente escritos y cerrados. Debido a las variaciones en la especificación de ciertos escritores de CD y CDs que están hechos en casa pueden funcionar incorrectamente. Para obtener los mejores resultados, recomendamos quemar los CD a la mínima velocidad posible.

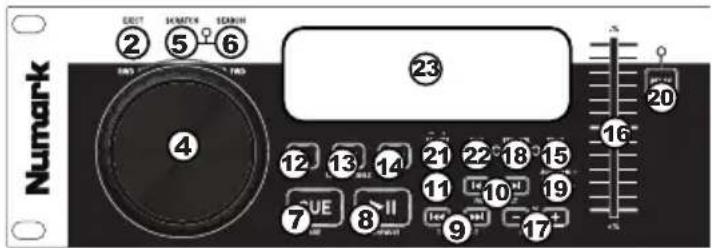

4. RUEDA DE AVANCE POR PASOS – Esta rueda cumple diversas funciones que dependen del modo en que se encuentra.

a. Si no se está reproduciendo una pista, la RUEDA DE AVANCE POR PASOS busca lentamente a lo largo de los frames de la pista. Para determinar un nuevo punto de cue, gire la RUEDA y comience a reproducir una vez que haya determinado la posición adecuada. Pulse CUE para volver a ese punto de cue. b. Si se está reproduciendo una pista, la RUEDA inflexiona temporalmente el pitch de la misma. Al girar la RUEDA en sentido horario, la acelera temporalmente, mientras que si se gira en sentido antihorario la desacelera. Ésta es una herramienta útil para igualar el beat (consulte CÓMO IGUALAR TEMPOS Y BEATS). c. Cuando está activado el botón SEARCH (Buscar), al girar la RUEDA DE AVANCE POR PASOS se explora rápidamente la pista. d. Cuando está activado el botón SCRATCH (Rayar), al girar la RUEDA DE AVANCE POR PASOS se “raya” el audio de una pista, como una púa en un disco.

5. RAYAR – Activa o desactiva el modo de rayado. Cuando se activa, al girar la RUEDA DE AVANCE POR PASOS se crea un

efecto 'scratch' (Rayado). Cuando el modo de rayado está activo, el LED indicador se ilumina con luz azul. (Nota: Esta característica no resulta óptima para buscar a lo largo de pasajes de audio prolongados. Para realizar búsquedas más prolongadas, active la función SEARCH (Buscar.)

6. BUSCAR – Si pulsa este botón, es posible usar la RUEDA DE AVANCE POR PASOS para explorar rápidamente la música.

Cuando el modo de búsqueda está activo, el LED indicador se ilumina con luz roja. 7. CUE – Durante la reproducción, al pulsar CUE se vuelve al punto más reciente donde se inició la reproducción y la pista se pone en pausa. Manteniendo pulsado CUE, la reproducción comienza desde este punto y, al soltarlo, vuelve a ese punto y la pista se pone en pausa. Asimismo, si la pista está en pausa, es posible usar la RUEDA DE AVANCE POR PASOS para localizar un nuevo punto de cue.

8. REPRODUCIR / PAUSA – Reproduce o pone en pausa la pista. (Nota: Cuando está en pausa, al pulsar REPRODUCIR sólo se

establece un nuevo punto de cue si se ha movido la RUEDA DE AVANCE POR PASOS.)

9. TRACK (Botones de pista) – Utilizados para seleccionar la pista que se va a reproducir.

10. SELECCIONAR CARPETA – Se usa para navegar por las carpetas en un disco MP3.

11. CARPETA / +10 – Conmuta entre los modos de carpeta y pista. Cuando está en modo de carpeta, es posible usar los botones FOLDER SELECT para navegar por las carpetas de un disco MP3. Cuando está en modo de pista, es posible usar los botones TRACK SELECT para saltar hacia adelante o hacia atrás 10 pistas por vez. 12. ENTRADA AL LOOP – Establece un nuevo punto de cue o el punto inicial de un loop (punto "Loop In") durante la reproducción. 13. SALIDA DEL LOOP – Establece el punto final de un loop (punto "Loop Out") y comienza a reproducir dicho loop. Mientras se reproduce un loop, pulse LOOP OUT para liberarlo del loop y continuar la reproducción normal.

14. REPETICIÓN DE LOOP – Reproduce la pista inmediatamente desde el comienzo de un loop (y reactiva dicho loop).

15. PITCH – Activa o desactiva el PITCH FADER (Fader de pitch). También es posible mantener pulsado este botón y pulsar los botones PITCH BEND –/+ (Inflexión del pitch) para ajustar el rango de PITCH FADER (±4%, 8% y 16%). El rango vigente se indica en la pantalla LCD y mediante diferentes colores del LED

16. PITCH FADER – Controla la velocidad total de la música.

17. PITCH BEND –/+ – Puede usar estos dos botones de inflexión de pitch para ajustar temporalmente el pitch y el tempo de la música. 18. KEY LOCK – Mientras esta función está activada, el ajuste del pitch de la música que se reproduce en la bandeja solo influye sobre su tempo independientemente del pitch musical. 19. RELAY PLAY – Utilizado para fijar el comienzo de la cancion que se alterna entre las unidades adjuntos (relay play). Cuando se termina de reproducir una pista o CD de una bandeja, comienza a reproducir la bandeja opuesta. Esa bandeja reproduce hasta que termina la pista o disco y luego reproduce nuevamente la otra bandeja. 20. TAP – Golpee este botón en forma sincronizada con los beats de la música de esa bandeja. De esta forma se introduce una nueva lectura de BPM ("beats por minuto") para esa pista, que se indicará en la pantalla LCD. Es posible permitir que el contador automático de beats lea los BPM de la pista manteniéndolo presionado hasta que se muestre "AUTOBPM" en la pantalla LCD. 21. TIME – Cambia la visualización del tiempo entre el tiempo de reproducción transcurrido y el tiempo restante en la pista y el tiempo restante en todo el CD. Mantenga pulsado este botón para cambiar entre el modo de pista única (una pista por vez) y el modo de reproducción continua (el CD se reproduce continuamente pasando por todas las pistas). 22. ETIQUETA ID-3 – Pulse este botón para mostrar información adicional de MP3. Si se pulsa más de una vez, conmuta entre toda la información disponible, incluidos el título de la pista, el nombre del artista, el nombre de la carpeta actual y el nombre del archivo.

23. LCD – Indica todas las funciones, mientras está ocurriendo, con el CD.

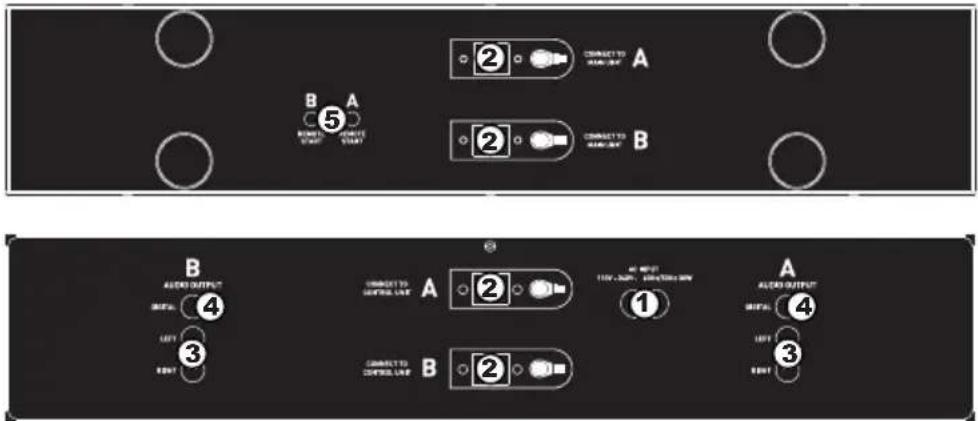

1. CONECTOR DEL CABLE DE ALIMENTACIÓN – Enchufe su cable eléctrico previsto aquí.

2. CONECTOR DE CABLE DE CONTROL – Conecte los cables incluido de 8-pin a la unidad de control y a la unidad

3. LOS CONECTORES AUDIO RCA – Conecte a su lector de CD con su mezclador de esta línea salida.

5. CONECTOR DEL REMOTE START – Conecte un cable al fader start con un mezclador compatible fader start para

utilizar este conector para el fader start. Cada vez que usted mueve el crossfader en el mezclador hacia la unidad, comenzará automáticamente a cantar. Cuando usted mueve el crossfader lejos de esta unidad se parará. El movimiento del crossfader otra vez hacia la unidad comenzará a cantar de nuevo.

CARACTERÍSTICAS DE LA PANTALLA LCD

1. PLAY / PAUSE – Está activo si la unidad

está reproduciendo un CD o en pausa.

2. CUE – Parpadea si la unidad está

determinando un punto cue. Se ilumina de forma continua si la unidad está detenida en un punto cue.

3. NUMERO DE CARPETA – Muestra el

4. NUMERO DE TRACK– Muestra el numero

5. MINUTOS – Muestra los minutos restantes o transcurridos dependiendo de la configuración del modo.

6. SEGUNDOS – Muestra los segundos restantes o transcurridos dependiendo de la configuración del modo.

7. FRAMES – El reproductor de CD divide un segundo en 75 frames para un cueing más preciso. Muestra los frames

restantes o transcurridos dependiendo de la configuración del modo.

8. BARRA DE TIEMPO – Muestra el tiempo restante o transcurrido dependiendo de la configuración del botón de tiempo.

9. MODO DE TIEMPO – "Elapsed" (Transcurrido) muestra el tiempo a medida que va teniendo lugar; "Remaining"

(Restante) muestra cuánto tiempo queda en una pista determinada. "Total" (Total) muestra cuánto tiempo queda en el CD determinada. Esta función se controla mediante el botón de tiempo (TIME).

10. BPM – El tempo, que se indica en el BPM (beats por minuto). Automática cuando el ritmo está en contra-, este

indicador leerá "AUTOBPM".

11. PITCH – Muestra el cambio porcentual en pitch.

12. LOOP – Esto ilumina cuando un bucle está jugando.

13. INDIVIDUAL – Muestra cuando la unidad está configurada para reproducir las pistas de una en una (modo Single Play

(Reproducción individual)). Cuando no está encendida, el CD se reproduce continuamente (modo Continuous Play (Reproducción continua)). Esta función se controla mediante el botón TIME (Tiempo). Nota: Cuando está en modo de reproducción individual aparece también "AUTOCUE". Cuando se hace cue en una pista nueva, la reproducción comienza cuando comienza realmente el audio de la pista, eliminando el silencio del comienzo de la misma.

14. CD / MP3 – Muestra cuando la unidad está reproduciendo un CD de audio o un archivo MP3.

15. PANTALLA DE MATRIZ – Muestra la información de la etiqueta MP3 o el texto del CD. También muestra los nombres

de las carpetas cuando busca a través de ellas.9

NAVEGACIÓN POR CARPETAS MP3

Cuando se hace un disco MP3 para usar con el CDN450, recomendamos colocar los archivos MP3 en carpetas separadas del disco por género, BPM, nombre del artista, etc. Pulse el botón FOLDER / +10 de modo que aparezca "FOLDER" (Carpeta) en la pantalla LCD para entrar al modo de carpeta y usar los botones FOLDER SELECT para navegar por los archivos de cada carpeta. Como alternativa, en lugar de usar el modo de carpeta, puede pulsar FOLDER / +10 de modo que no aparezca "FOLDER" en la pantalla LCD para entrar al modo de pista. En este modo, las pistas del disco MP3 aparecen en una larga lista. OPERACIONES DE REPRODUCCIÓN, PAUSE Y CUE

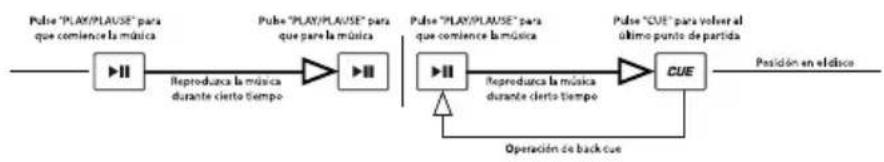

PLAY (REPRODUCCIÓN) Y CUE

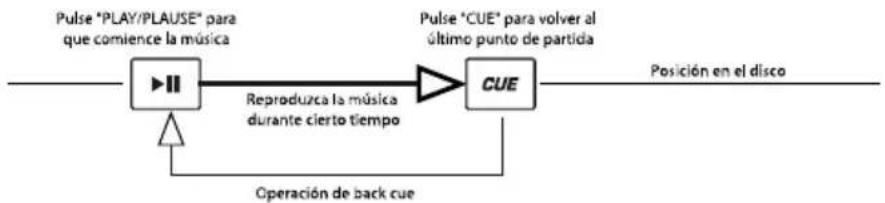

Pulsando el botón de “START/PAUSE” se pondrá el disco en funcionamiento. Pulsando el botón "CUE" se el disco comenzará de nuevo en la misma posición en la que comenzó anteriormente. Esto es lo que se llama punto cue. Pulsando los botones de “START/PAUSE” y “CUE” alternativamente, el disco podrá volver al mismo punto cue y reproducirse cuantas veces desee. Esta función se denomina back cue. PLAY (REPRODUCCIÓN),

Cuando la reproducción se haya detenido y comenzado de nuevo, la posición de retorno para el back cue será actualizada a la nueva posición.

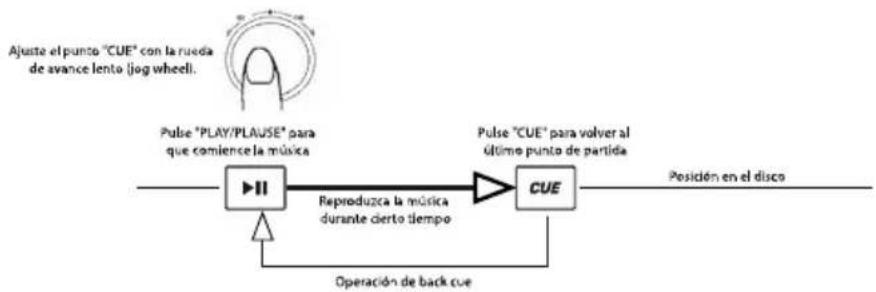

MODIFICACIÓN DEL PUNTO

CUE Cuando se RUEDA DE AVANCE LENTO durante una pausa, mueve ese punto. Oirá el audio de la pista mientras el reproductor “escarba” a lo largo de ella hasta que encuentre el lugar donde desea establecer su nuevo punto cue. Pulse “START/PAUSE” y luego “CUE” para confirmar el nuevo punto cue.10

CÓMO IGUALAR TEMPOS Y BEATS

Puede igualar los tempos de sus pistas monitoreando la música de los REPRODUCTORES 1 y 2 de oído y ajustando el pitch. Si el tempo de la música de un reproductor de CD es más lento que el otro, mueva el cursor al lado ( + ) para igualarlos. Si es más rápido, desplace el cursor de pitch hacia el lado (-). Las siguientes instrucciones son un ejemplo de cómo hacerlo.

1. Pulse START/PAUSE para iniciar el REPRODUCTOR 1. Este reproductor inicia la reproducción.

2. Pulse START/PAUSE para iniciar el REPRODUCTOR 2. De esta forma, deberían estar reproduciendo ambas

3. Escuche el REPRODUCTOR 2 en sus auriculares. Si su tempo (en los auriculares)

es más rápido que el del REPRODUCTOR 1, enlentezca el tempo del REPRODUCTOR 2 usando el control de pitch. Si el tempo DEL REPRODUCTOR 2 (en los auriculares) es más rápido que el del REPRODUCTOR 1, acelere el tempo del REPRODUCTOR 2 usando el control de pitch. IGUALACIÓN DEL BEAT HACIENDO USO DEL PITCH BEND Una vez que haya igualado los tempos de las pistas, todavía puede ser necesario igualar sus downbeats para crear una mezcla suave. Puede hacerlo cambiando temporalmente el pitch con la RUEDA DE AVANCE LENTO o los botones PITCH BEND +/-. Una vez haya igualado los tempos, ajuste el pitch temporalmente como se explica a continuación: Cuando una pista está adelantada, gire la rueda de avance lento en sentido antihorario o pulse el botón PITCH BEND – para enlentecerlo temporalmente. Cuando una pista está atrasada, gire la rueda de avance lento en sentido horario o pulse el botón PITCH BEND + para acelerarlo temporalmente. El pitch cambia cuando se gira la RUEDA DE AVANCE LENTO o se pulsa el botón PITCH BEND +/-. (Cuanto más rápido gira la rueda mayor es el desplazamiento del pitch.) Suelte la rueda o deje de pulsar los botones PITCH BEND +/- cuando los downbeats están alineados de la manera que usted desea y la pista volverá a su tempo/pitch.

EJEMPLO DE MEZCLA UTILIZANDO AMBOS REPRODUCTORES DE SU REPRODUCTOR DE CD Mientras reproduce un disco en el reproductor 1, inserte un disco en el reproductor 2 y seleccione la siguiente pista, iguale el pitch con el de la pista del reproductor 1 y, cuando esté listo, use el crossfader de su mezclador para pasar lentamente del reproductor 1 al reproductor 2.11
