MANUALE UTENTE PDVD7020 Difrnce

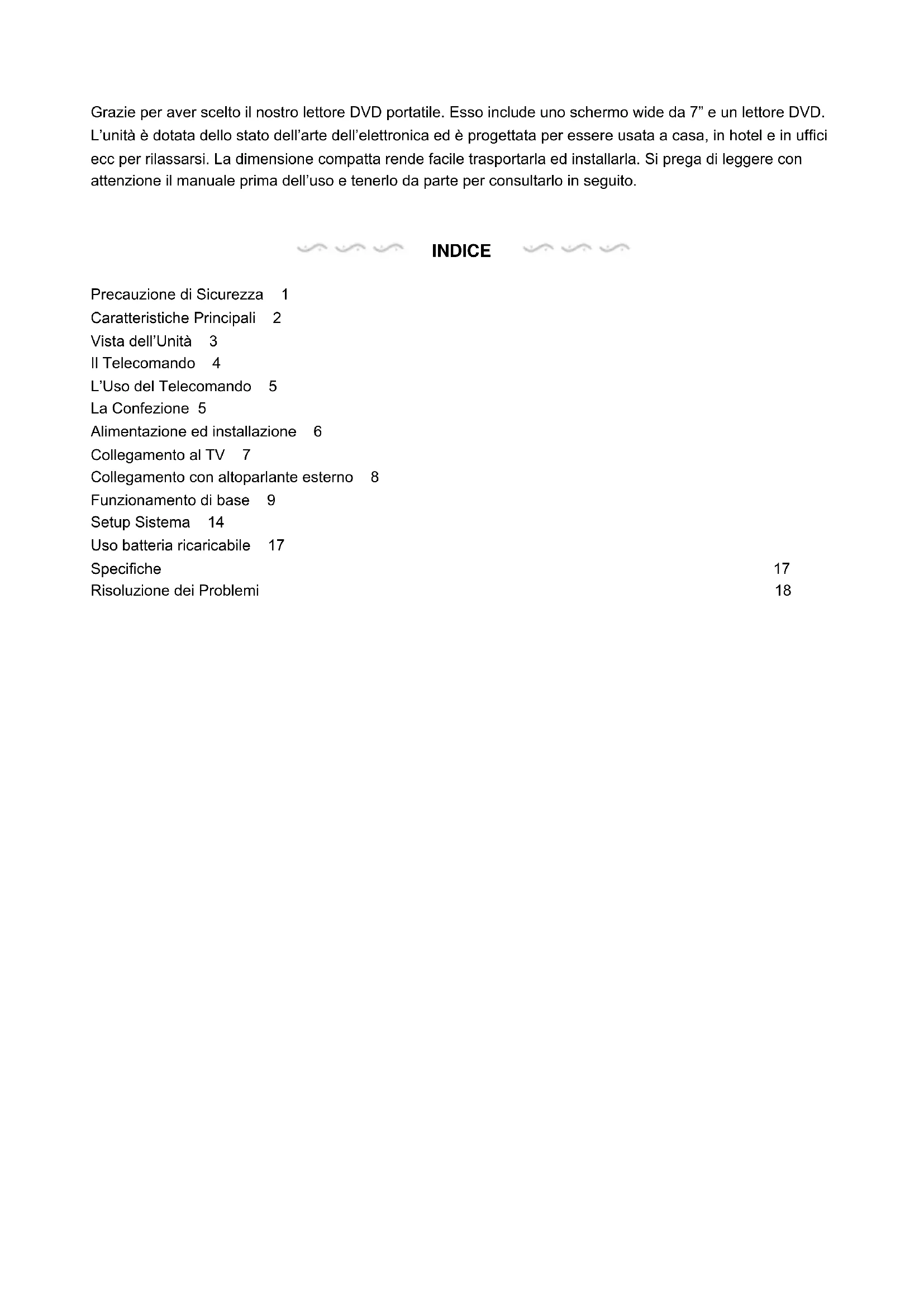

Grazie per aver scelto il nostrolettore DVD portatile. Esso include uno schermo wide da 7" e unlettore DVD. L'unità è dotata dello stato dell'arte dell'elettronica ed è progettata per essere usata a casa, in hotel e in effici ecc per rilassarsi. La dimensione compatta rende facile trasportarla ed installarla. Si prega di leggere con attenzione il manuale prima dell'uso e tenerlo da parte per consultarlo in seguito.

INDICE

Precauzione di Sicurezza 1

Caratteristica Principali 2

Vista dell'Unità 3

II Telecomando 4

L'Uso del Telecomando 5

La Confezione 5

Alimentazione ed installmente 6

Collegamento al TV 7

Collegamento con altoparlante esterno 8

Funzionamento di base 9

SetupSistema 14

Uso batteria ricaricabile 17

Specifiche

Risoluzione dei Problemi

17

18

Ricordare all'utente di essere attento per evitare shock elettrici

Attenzione: per ridurre il rischio d'incendio o di shock elettrico, non esporre quello apparecchio a pioggia o umidità.

1) Si prega di leggere il manuale d'istruzioni attendamente e seguire tutti i requisiti per un uso sicuro quando si usa il dispositivo.
2) Non usare esta unità vicino all'acqua. Non mettere sull'unità alcun contentatore con del liquido.
3) Non installare vicino ad alcuna sorgente di calorie come radiatori, regolatore di calorie, stufe o altri appearecchio (inclusi amplificatori) che produce calorie.
4) Staccare la spina durante le tempeste di fulmini o quando non è usato per lungo tempo.
5) Riguardo la Pulizia: staccare la spina all'impianto, usare solo un panno bagnato per pulirlo. Non usare un detergente liquido o aerosol.
6) Usare solo accessori specificati dal fabbricatore.
7) Per anni riparazione rivolgersi a personale di assistenza qualificato, è necessaria una riparazione quando l'unità è stata danneggiata in qualsiasi modo, come in caso il filo o la spina elettrica siano danneggiate, del liquido è stato schizzato o degli oggetti sono caduti nell'unità, è stata esposta ad umidità, non funziona normalmente. Non cercare di riparare la macchina periconto proprio a causa del pericolò di alta tensione e shock elettrico.
8) Non usare dischi con forma irregolare come dischi a forma di cuore o stelle perché possono provocare il malfunzionamento dell'unità.

Caratteristiche principali

Schemo LCD da 7" ad elevate luminosità

Compatible con dischi come DVD, VCD, MP3, MPEG4, CD, JPEG, ecc.

Altoparlante stereo integrato

Batteria al polimero di litio ricaricabile interna

Supporta ilsystema PAL o NTSC

Supporta OSD multi-lingua, avanzamento/riavolgimento veloce, funzioni ripeti

Funzione zoom dentro/fuori

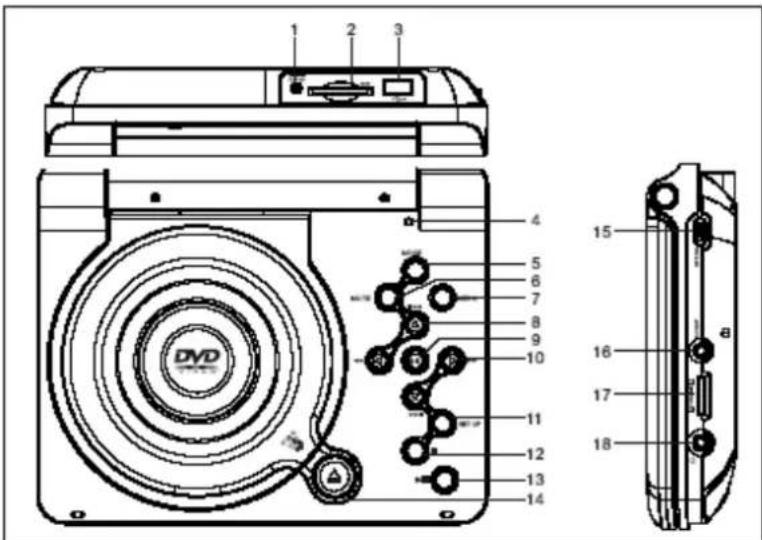

2.Porta SD 1. Ingresso DC da 9V
4. Interruttore LCD 3. Porta USB
6. Bottone MUTO 5. Bottone MODE
8. 7. Bottone Menu

1. Bottone OK 10.

2. Bottone Setup 12. Bottone Stop

3. Riproduzione/Pausa 14. Bottone APRI
4. Interruttore Accensione/Spegnimento 16. Uscita AV
5. Volume 18. Jack auricolari

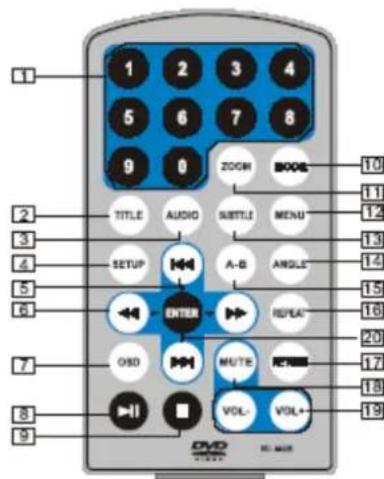

1. Bottoni numerici
2. TITLE (Peramente le informazioni del titolo)
3. AUDIO (Per selezionare la lingua audio)
4. SETUP (Per entrare o uscire dal menu setup)
5. Bottone precedente/successiva (Per andare al capitolo o scena precedente/successiva durante la riproduzione)
6. Bottone avanzamento/riavolgimento veloce (Per fare la scansione avanti/indietro ad una velocità di 2, 4, 8, 16 o 32 volte)
7. OSD (Per molto rare le informazioni sul disco riproduotto come tempo trascorso e rimanente)
8. Riproduzione/pausa
9. Stop (premere una volta per interrompere la riproduzione, poi premere per riprendere la riproduzione dal punto dove si è interrogato; premere due volte il bottone stop per interrompere completeness la riproduzione)

10. MODE (Per selezionare la sorgente)

11. ZOOM (Per zoomare dentro/fuori l'immagine durante la riproduzione)

12. Menu (Per entrare od uscire alla ramificazione dei menu)
13. Subtitle (Per selezionare la lingua dei sottitoli quando si riproduce il DVD)
14. Angle (Per cancellare l'angolo di visione quando si riproduce il disco con multi-angolo)
15. A-B (Ripete una porzione specifica dal punto A al B, premere di nuovo per annullare la riproduzione con ripetizione)
16. Repeat (Per ripetere il titolo, capitolo o traccia riprodotta)
17. Return (Per tornare al menu principale)
18. MUTE (Per togliere l'audio)
19. VOL +/- (Per regolare il volume)
    20: Enter (Per confirmare)

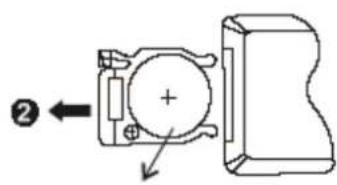

Si prega diMETTARE la batteria nel telecomando come nell'illustrazione molto.

CR2025

CR2025

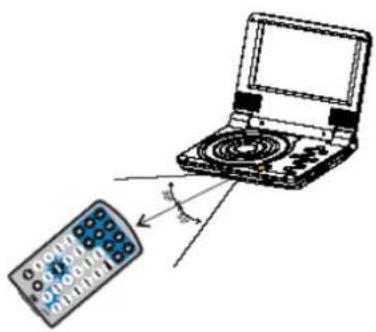

Quando si usa il telecommando, assicurarsi che la finestra infrarossi sia puntata sulla finestra di ricezione infrarossi sulla macchina. La distanza tra la macchina e il telecommando deve essere entro 3 metri. Si prega di far riferimento all'illustrazione che segue.

Avviso

1. Evitare di farlo cadere o di metterlo vicino ad un ambiente umido.
2. Evitare che la finestra di ricezione infrarossi dell'unità sua sostto la luce diretta del sole
3. Si prega di usare una nuova batteria per sostituire la vecchia se il telecomando non funziona.

La Confezione

Lettore DVD	1
con batteria al polimero di litio interna
Telecomando con Batteria	1
Cavo Audio/Video	1
Adattatore Alimentazione AC/DC	1
Adattatore Accendisigari	1
Manuale d'istruzioni	1
Auricolari	1

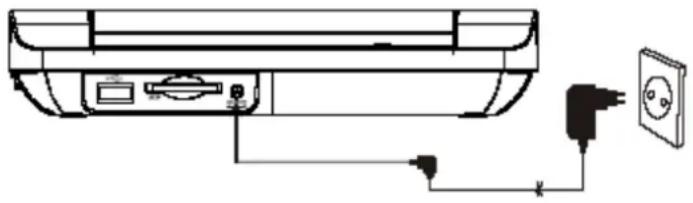

Attaccare un'estremità all'adattatore di alimentazione AC/DC nelle jack d'ingresso DC da 9V sulla parte destra della macchina, poi attaccare l'altra estremità nella presa di alimentazione AC. Si prega di far riferimento all'illustrazione che segue.

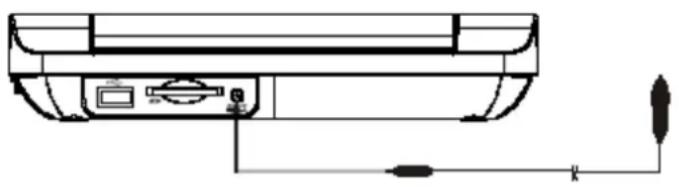

Se si usa l'adattare dell'accendisigari per collegarsi all'alimentazione:

Attaccare un'estremità dell'adattatore dell'accendisigari nel jack d'ingresso DC da 9V sull'unità, attaccare l'altra estremità nella presa dell'accendisigari dell'auto. Vedere l'illustrazione/DD.

Avviso:

1. L'adattatore dell'accendisigari dell'auto non quod assere usato per ricaricare la batteria
2. L'adattatore dell'accendisigari dell'auto cui quere assere usato quando l'alimentazione dell'auto e 9-12V

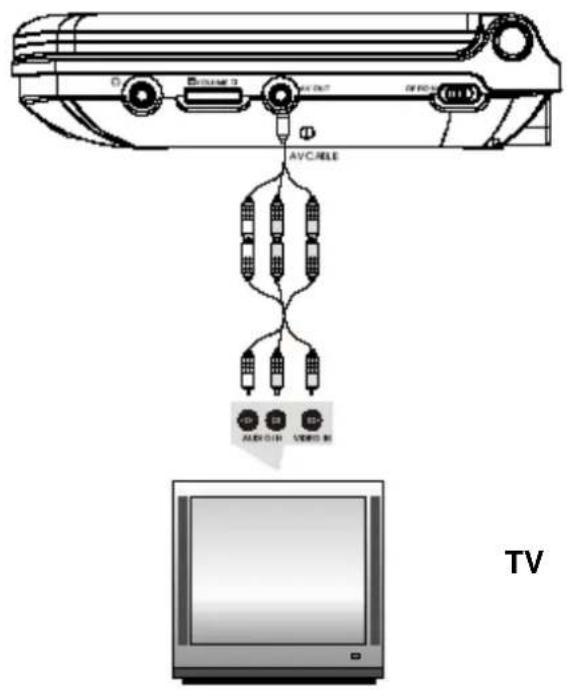

Si puòanche collegare l'unità alla TV per godere l'imagine di alta qualità e il suono stereo.

Si prega di far riferimento all'illustrazione seguente:

Si prega di usare il cavo AV per collegare la macchina al TV. Assicurarsi che sua connesso correttamente.

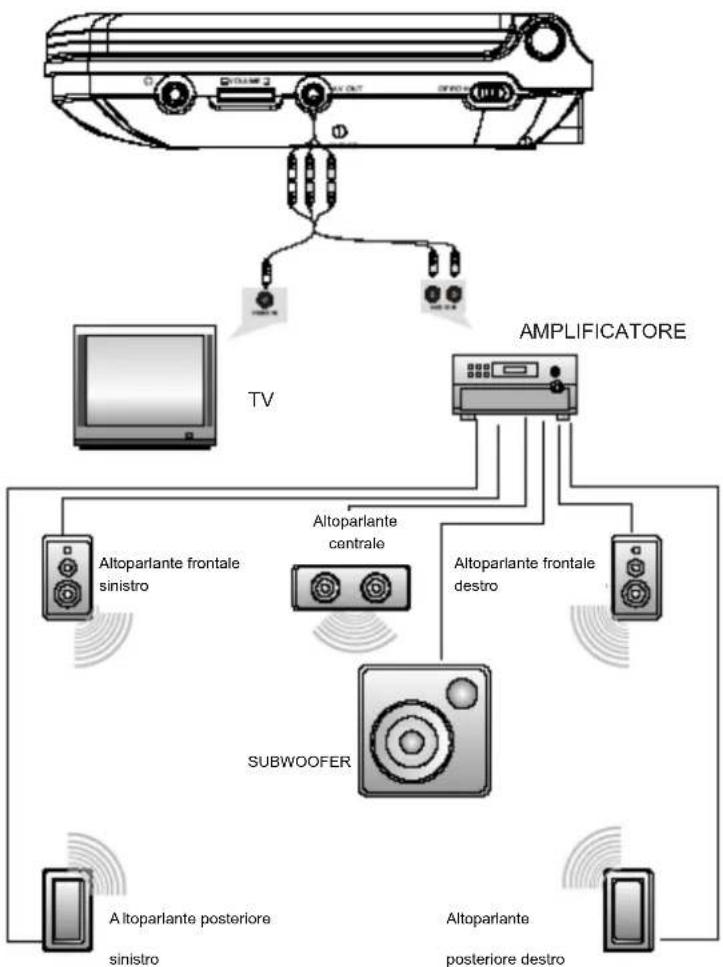

L'unità pou èssere collegata ad un altoparlante esterno. Si prega di vedere l'illustrazione che segue

Avviso: non c'è l'audio con 5.1 canali nell'unità, comunique dopo collegato all'amplificatore è disponibile per emettere un audio con 5.1 canali.

Riproduzione di dischi DVD, MPEG4, SVCD, VCD, CD, MP3

1. Una volta collegata all'alimentazione all'unità, accenderla facendo scorrere l'interruttore ON/OFF su ON, il menu sorgente verra lostrato sullo schermo:

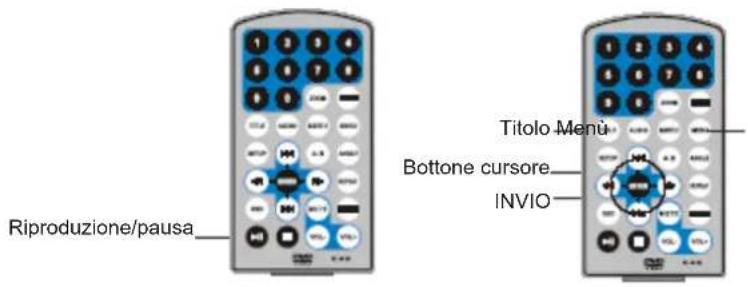

Premere per entrare nel modo DVD o Media e premere il bottone OK per confermare. Quando si selezione "Media", assicurarsi di insertire correttamente un dispositivo USB o una scheda SD/MMC.

1. Aprire il cassetto del disco e insere un disco con l'etichetta rivolta versusl alto.
2. Chidere il cassette del disco. L'unità carichera il disco e inizIERa la riproduzione.
3. Premere — una volta per interrompere la riproduzione; poi premere — per riprendere la riproduzione dal punto dove si era interrotta; premere — due volte per interrompere completenessla riproduzione).
4. Durante la riproduzione, premere per mettere in pausa; premerlo di nuovo per riprendere la riproduzione.
5. Quando la riproduzione è finite, spagnere l'alimentazione facendo scorrere l'interruttore ON/OFF su OFF.
6. Per alcuni dischi DVD con menu Titolo o Capitolo, premere il bottone "MENU" per entrare nella categoria menu, e usare per selezionare. Premere ENTER per confermare.

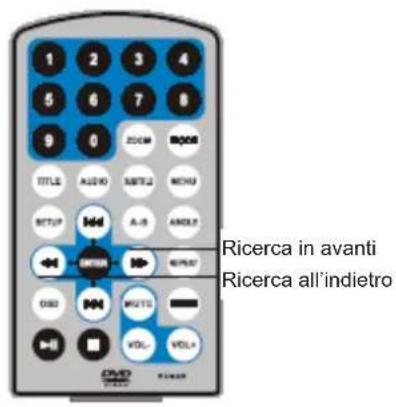

Quando si riproducono dischi DVD, MPEG4, SVCD, VCD, CD, l'unità pou cercare in avanti o indietro.

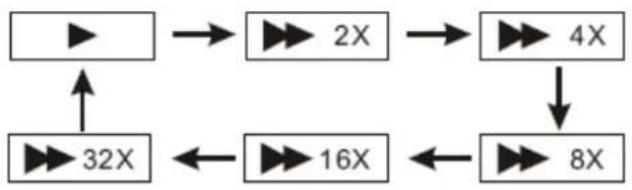

1. Premere , l'unità cercherà in avanti. Premerlo ripetutamente, l'unità riprodurrà ad una velocità di 2, 4, 8, 16, 32 volte.

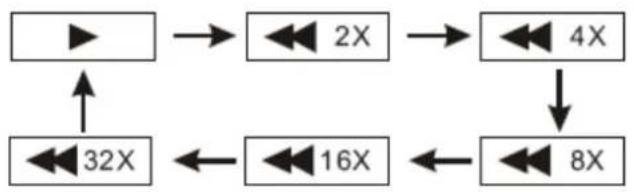

1. Premere , l'unità cercHERa all'indietro. Premerlo ripetutamente, l'unità riprodurrà ad una velocità di 2, 4, 8, 16, 32 volte.

Ripeti riproduzione

Quando si riproducono dischi DVD, MPEG4, SVCD, VCD, CD, l'utente peut ripetere la riproduzione di un capitolo, di un titolo o di tutto il disco.

Per dischi DVD, premere il bottone "repeat", l'utente cui ripetere la riproduzione di un Capitolo; premerlo di nuovo per ripetere la riproduzione di un Titolo; premerlo una terza volta per ripetere la riproduzione dell'intero disco.

Per dischi MP3, premere il bottone "repeat" per ripetere il file corrente; premerlo di nuovo per ripetere la cartella; premerlo una terza volta per cancellare ripeti riproduzione.

Ripeti riproduzione della scena preferita

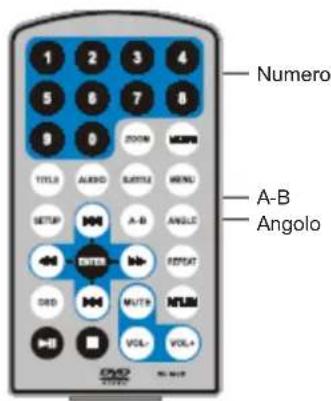

Quando si riproducono dischi DVD, MPEG4, SVCD, VCD, CD, MP3, l'utente cui riproduire ripetutamente una specifica sezione.

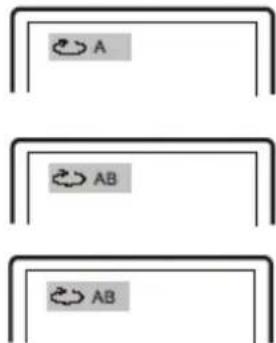

Durante la riproduzione, premere il bottone "A-B" nel punto A, poi premerlo di nuovo nel punto B, l'unità ripeterò automaticamente la riproduzione della parte tra A-B.

Premerlo una terza volta, l'unità tornerà alla riproduzione normale.

Angolo

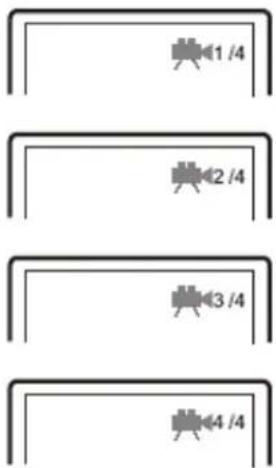

Durante la riproduzione di dischi DVD con multi-angolo, premere il bottone "Angle", dello schermo apparirà perché segue:

Premere i bottoni numerici per selezionare l'angolo desiderato

Per tornare alla riproduzione normale, si prega di premere "Angle". L'unità riproduirà il disco all'angolatura predefinita.

Avviso

La funzione è disponibile solo nei dischi con multi-angolo.

Quando si riproducono dischi DVD, MPEG4, SVCD, VCD, l'utente cui zoomare dentro o fuori dall'imagine.

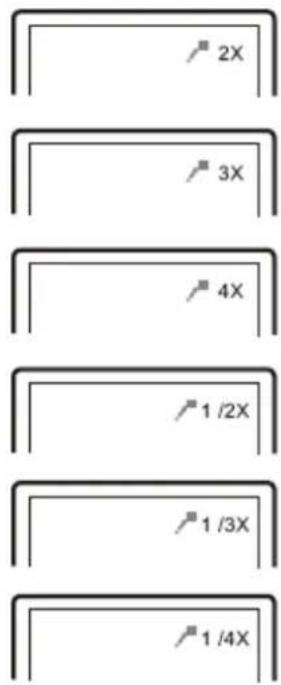

Durante la riproduzione, premere il bottone "Zoom", l'immagine verrà ingrandita; premerlo di nuovo e l'immagine verrà ingrandita di nuovo; premerlo una quarta volta e l'immagine zoomera fuori, premerlo ripetutamente e l'immagine ritornera allo stato normale.

Quando l'immagine è ingrandita, l'utente può premere « « per spostare l'immagine

Riproduzione file.JPG

1. Mettere un disco.JPG nel cassetto, l'unità inizIERà a leggere e riproduurre.
2. Premere "MENU" per sfogliare i file.JPG.
3. Premere per selezionare un file.JPG e premere il bottone "OK" per confermare.
4. Per ruotare l'imagine in senso antiorario, premere “<”; Premere “>” per ruotare l'imagine in senso orario
5. Premere il bottone OSD quando si visualizzano le immagini, si cui selezionare diverse modalità di aggiornamento, come segue:

a. dall'alto in basso

b. dal basso in alto

c. da sinistra a destra

d. da destra a sinistra

e. dall'alto a sinistra fino al fondo a destra

f. dall'alto a destra fino al fondo a sinistra

g. dal fondo a sinistra fino all'alto a destra

h. dal fondo a destra fino all'alto a sinistra

i. dal centro orizzontale ad entrambi i lati

j. dal centro verticale ad entrambi i lati

k. dall'alto e il basso fino al centro.

I. da sinistra e destra fino al centro.

m. dal lato superiore delle quattro finestre fino al fondo.

n. dal lato sinistro delle quattro finestre fino al lato destro.

o. dai 4 bordi fino al centro.

1. Durante la visualizzazione dei file, "O" più apparire quando si premere "Angle" o "Subtitle" o "Audio" o "A-B" o "Title" ecc...; in esta situazione queste opzioni non sono disponibili all'uso.
2. Quando si visualizzano i file JPG, premere "■", le immagini verrannoistra in modo miniature, premere

o il bottone "ENTER" per selezionare l'immagine da vedere.

Riproduzione file MP3

1. Mettere il disco MP3 nel cassette o insertire il disco USB, la scheda SD nella porta USB o quello slot per scheda SD. Premere “ / ” o il bottone “ENTER” per scegliere un file MP3; Premere “▶” o il bottone “ENTER” per riproduire il file selezionato.

Setup del Sistema

General Setup Page TV Display Wide Angle Mark ON TV Type PAL Screen Saver ON OSD Lang ENG

Premere il bottone "Setup", il menu principale verrà moltoatorio sullo Schermo. Nella Pagina Generale di Setup, premere il bottone ↓ per evidenziare但这a voce. Premere il bottone OK per accedere. Premere il bottone ▲▼ per selezionare l'impostazione. Premere il bottone OK per confirmare la selezione. Premere il bottone ← per uscire.

Pagina Generale di Setup

--General Setup Page--

TV Display Wide Normal/PS

Angle Mark OFF Normal/LB

TV Type PAL Wide

Screen Saver ON

OSD Lang ENG

Go to Video Setup Page

--General Setup Page--

TV Display Wide

Angle Mark ON OFF

TV Type PAL ON

Screen Saver ON

OSD Lang ENG

Go to Video Setup Page

--General Setup Page--

TV Display Wide

Angle Mark ON

TV Type PAL PAL

Screen Saver ON NTSC

OSD Lang ENG

Go to Video Setup Page

--General Setup Page--

TV Display Wide

Angle Mark ON

TV Type PLA

Screen Saver ON OFF

OSD Lang ENG ON

Go to Video Setup Page

Setup del Sistema

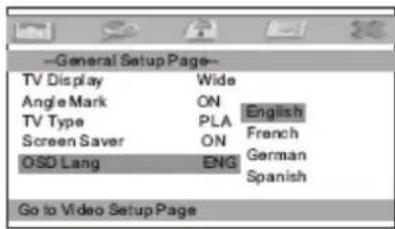

Lingua OSD:

Nell'opzione l'utente cui impostare la lingua del menu OSD.

La predefinita è: inglese

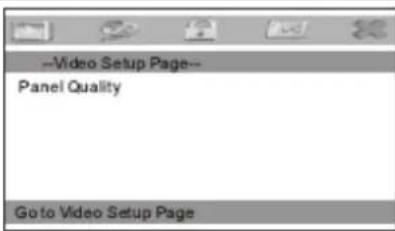

Pagina Setup Video

Entrare in questa opzione, l'utente cui regolare la qualità dell'imagine dell'uscita video.

Ci sono alcune voci che possono essere regolare:

Luminosità, Contrasto, Tinta e Saturazione.

Per tutti questi il predefinito e 00

Pagina Setup Password

Entrare in questa opzione, si cui impostare la password (quattro numeroi).

Tutte le funzioni del controllo parentale sono protette da password.

La predefinita e 8888.

Pagei delle Prenferenze

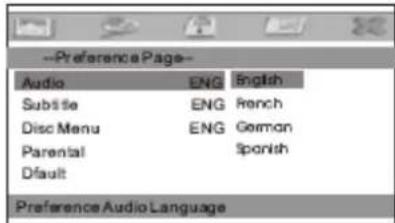

Audio:

Entrare in questa opzione, l'utente cui selezionare la lingua audio preferita per i DVD.

La predefinita è inglse.

Nota

La lingua audio dipende dal materiale in ciascun disco.
L'utente può essere Change la lingua audio durante la riproduzione premendo il bottone Audio.

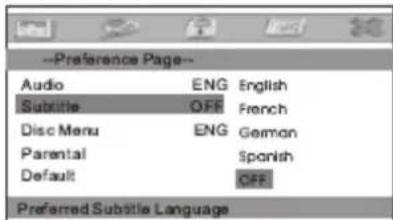

Sottotitoli

Selezionare la propria lingua preferita per i sottitoli sullo schermo.

La predefinita è OFF

Le lingue dei sottotitoli dipendono dall'informazione disponibile su ciascun disco. Si cui sono又能 essere la lingua dei sottotitoli durante la riproduzione premendo il bottone SUBTITLE.

--Preferonce Page--
Audio	ENG English
Subtile	ENG French
Disc Menu	ENG Germany
Parental	Spanish
Default
Preferred Menu Language
--Preferonce Page--
Audio	ENG 1 KID SAFE 2 G
Subtile	ENG 3 PG
Disc Menu	ENG 4 PG 13
Parental	5 PGR 6 R
Default	7 NC 17 8 ADULT
Sat Parental Control
--Preferonce Page--
Audio	ENG
Subtile	OFF
Disc Menu	ENG
Parental	Default
Default	Reset
Load Factory Setting

Specifiche

Dischi compatibili: DVD/VCD/CD/MP3/MPEG4

Sistema del segnale: PAL/NTSC

Dimensione pannello: 7 pollici

Risposta di frequenza: da 20 Hz a 20 kHz

Uscita video: 1 Vp-p/75 Ohm ,non bilanciato

Uscita audio: 1.4Vrms/10kOhm

S/N audio:igliore di 80 dB

Gamma dinamica:igliore di 85 dB

USB: supporta USB 1.1

Laser: Laser semiconducttore, Lunghezza d'onda: 650 nm/795 nm

Sorgente di alimentazione: DC 9-12V

Consumo di potenza: 10 W

Temperatura d'uso: 5 - 40^

Peso: 0.753kg

Dimensioni (L x P x A): 206x 158 x 41mm

Tipobatteria:Polimero di Litio

Uso batteria ricaricabile

L'unitàutilizzauna bateria alpolimero di litio a lunga durata per l'alimentazione portatile.La batteria non ha "Effetto Memori" e perché più essere ricaricata alla problema indipendente del fatto che la batteria sa carica o parzialmente scarica. E abbastanza ricaricare per non più di 6 ore, la batteria completamente carica cui poto durare per circa 2 ore.

Precauzioni correlate alla Ricarica della Batteria

La batteria può essere soltanto ricaricata quando si spegne l'alimentazione e può tener una alimentazione continua, la luce rossa sare è accesa, e diventerà gialla quando è Completely carica.

Uso e Manutenzione della Batteria Ricaricabile

1. La normale temperatura di funzionamento è: 0^ 45^ ;
2. Staccare sempre l'alimentazione AC/DC quando l'unità non è in uso;
3. Si creera calore durante la riproduzione, è normale, perché evitare lunghi periodi di riproduzione alla sua controllo;
4. Evitare di urtare degli oggetti con l'unità e metterla lontano da tutte le possibili fonti di calore o aree umide.

PROBLEM A	SOLUZIONE
Nessun suono o suono distorto	Assicurarsi che l'unità sia collegata correttamente.Assicurarsi che tutti i cavi siano ben inseriti nei giusti jack.
Non si più andare avanti durante un film	Non si più andare avanti durante i crediti di aperture e le avertenze che appaiano all'inizio dei film perché il disco è programmatico per proibire l'azione.
L'icone Appare sullo schermo	La funzione o azione non più essere completata in questo caso perché:1. Il software del disco la impedisce.2. Il software del disco non supporta la funzione (esempio, angoli)3. La funzione al momento non è disponibile.4. Si è richiesto un numero di titolo o capitolo superiore a quelli presenti.
L'immagine è distorta Il disco pottrebbe essere danneggiato. Provarare un'alto disco.È normale che appaiano certe distorsioni durante la scansione in avanti o indietro.
Nessuna scansione in avanti o indietro	Alcuni dischi hanno sezioni che probiscono la scansione veloce o di salute il capitolo. Se si prova a salute are theavertenze e i crediti all'inizio del film, non ci si riesce. Questa parte del film è spesso programmata per proibire di salutearla.

In seguito ad un continu miglioramento, non verrà dato alcun preavviso in caso di cambiamenti sulle caratteristiche e specifiche sopra riportate.
