BEDIENUNGSANLEITUNG PDVD7020 Difrnce

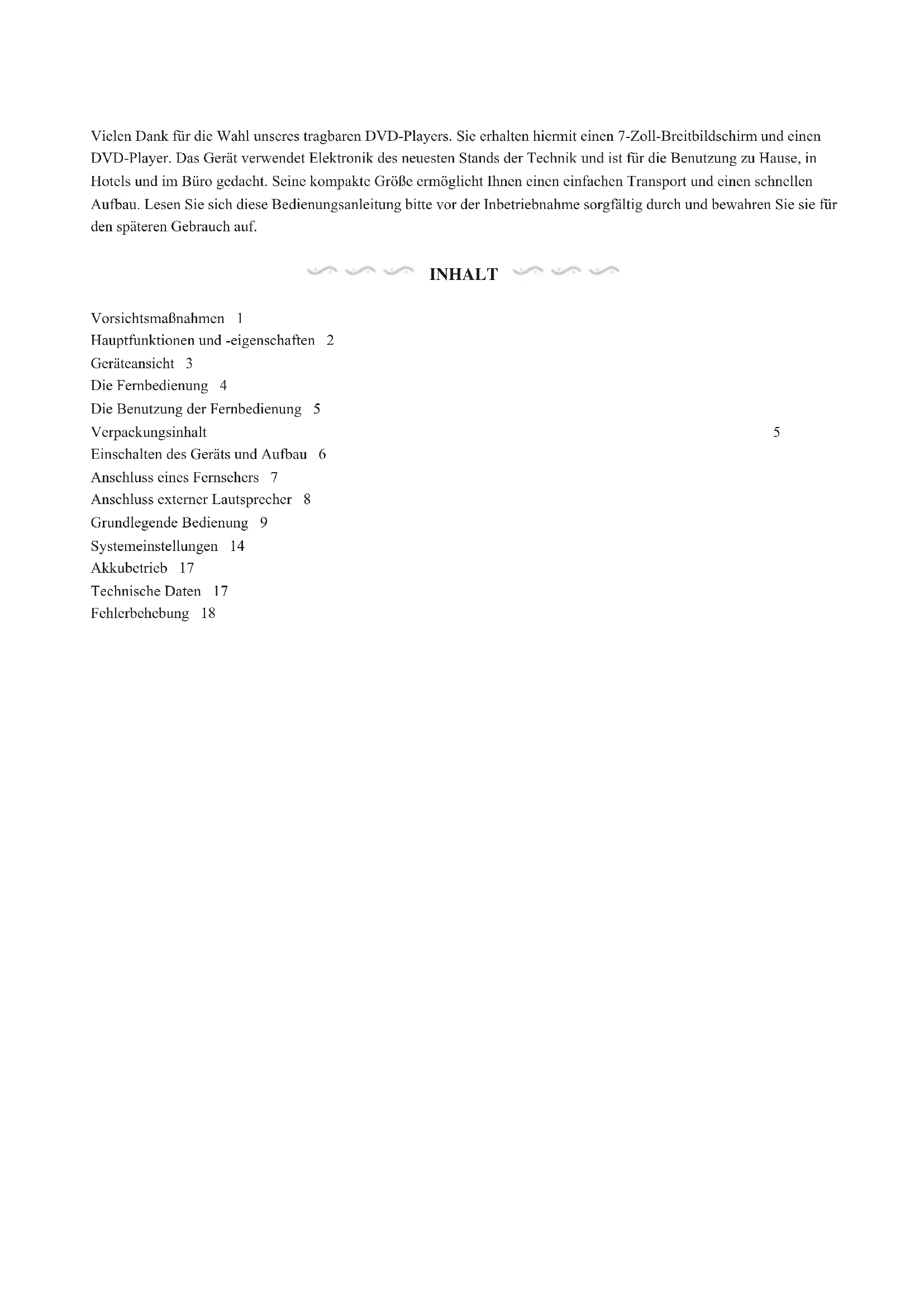

Vielen Dank für die Wahl unseres tragbaren DVD-Players. Sie erhalten hiermit einen 7-Zoll-Breitbildschirm und einen DVD-Player. Das Gerät verwendet Elektronik des neuesten Stands der Technik und ist für die Benutzung zu Hause, in Hotels und im Büro gedacht. Seine kompakte große ermöglich Ihnen einen einfachen Transport und einen Schnellen Aufbau. Lesen Sie sich diese Bedienungsanleitungitte vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie fur den späteren Gebrauch auf.

INHALT

Vorsichtsmaßnahmen 1

Hauptfunktionen und -eigenschaften 2

Geratcansicht 3

Die Fernbedienung 4

Die Benutzung der Fernbedienung 5

Verpackungsinhalt

Einschalten des Geräts und Aufbau 6

Anschluss eines Fernschers 7

Anschluss externer Laatsprecher 8

Grundlegende Bedienung 9

Systemeinstellungen 14

Akkubetrieb 17

Technische Daten 17

Fehlerbehebung 18

5

Vorsicht! Vermeiden Sie Stromschläge

Warning: Um Feuer und elektrischen Schlägen vorzubeugen, vermeiden Sie es das Gerät Regen oder Feuchtigkeit auszusctzen.

1) Lesen Sie sichitte die Bedienungsanleitung sorgfaltig durch und befolgen Si alle Anforderungen an eine sichere Bedienung des Gerats.
2) Benutzen Sie das Gerät nicht in der Höhe von Wasser. Stellen Sie das Gerät nicht auf mit Flüssigkeiten gefüllte Beschälter.
3) Installieren Sie das Gerät nicht in der Höhe von Hitzequellen, wie z. B. Heizungen, Herden oder anderen Geräten die Hitze produzieren (z. B. Veränderter) auf.
4) Zichen Sie bei Gewittern oder bei längerer Nichtbenutzung den Stecker aus der Steckdose.
5) Reinigung des Geräts: Ziehen Sie den Stecker hereaus und benutzen Sie ein feuchtes Tuch zur Reinigung. Benutzen Sie Reinigung keine Flüssig- oder Aerosolreiniger.
6) Verwenden Sie lediglich vom Hersteller angegebenes Zubehör.
7) Das Gerät sollte von ausgebildeten Fachkräften gewartet bzw. repariert werden, nachdem es in irgendener Weise beschädigt wurde, wie z.B. bei Beschädigung des Netzkabels, nach dem Flüssigkeiten über das Gerät gegossen wurden oder Gegenstände in das Gerät gelangt sind, es herunter gefallen ist, nicht auf normale Weise Funktioniert oder Feuchtigkeit ausgesetzt wurde. Versuchen Sie nicht das Gerät eigenhändig zu reparieren, um Gefahren durch Hochspannung und Stromschläge zu vermeiden.
8) Verwenden Sie niemals ungleichmäßige geformte Disc (z. B. herzförmige oder sternförmige Discs), da diese zu Fehlfunktionen des Geräts führen können.

Besonderss heller 7-Zoll-LCD-Farbbildschirm

Kompatibel zu verschiedene Disctypen, wie z.B. DVDs, VCDs, CDs, MP3-, MPEG4- oder JPEG-Discs

Eingebaute Stereo-Lautsprecher

Eingebauter Lithium-Polymer-Akku

Unterstützung fur PAL und NTSC

Unterstutzung fur mehrsprachige Bildschirmanzeigen, Schnellsuchlauf und Wiederholungsfunktionen

Bildvergroßerung und Bildverkleinerung

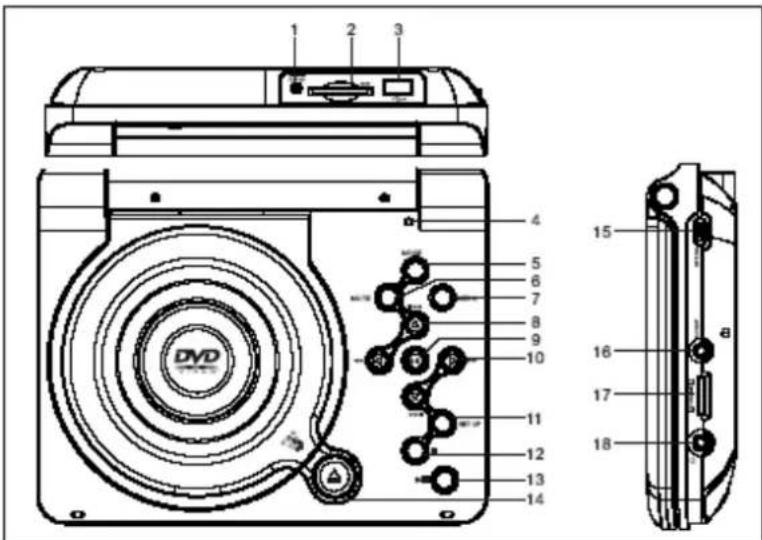

1. DC 9V-EINGANG
2. USB-Port

3. MODE-Taste

4. OK-Taste 10.

5. Setup-Taste 12. Stopp-Taste

6. Wiedergabe/Pause 14. OPEN-Taste
7. Ein-/Ausschalter 16. AV-Ausgang

8. Lautstärke

9. SD-Kartenslot

10. LCD-Schalter
11. MUTE-Taste
12. 1. Menu-Taste

1. Kopfhorerausgang

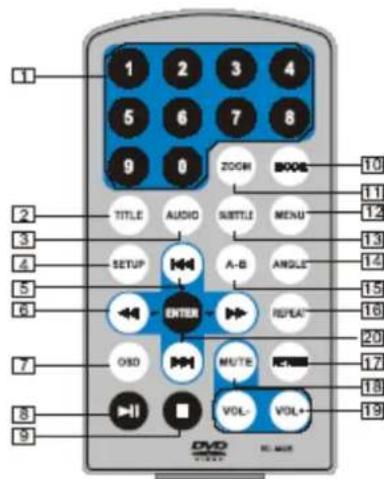

1. Zifferntasten
2. TITLE (Anzeige von Titelinformationen)
3. AUDIO (Auswahl der Audiosprache)
4. SETUP (Aufrufen und Verlassen des Einstellungensmenu)
5. ZURÜCK/VOR-Tasten (zum Springen zum vorgen bzw. nachsten Kapitel während der Wiedergabe)
6. Schnellsuchlaufasten (zur Schnellsuche vor oder darüber bei 2 bis 32facher Geschwindigkeit)
7. OSD (zur Anzeige von Discinformationen während der Wiedergabe, z. B. Gesamt- oder verbleibende Wiedergabezeit)
8. Wiedergabe / Pause
9. Stopp (betätigten Sie diese Taste einmal, um die Wiedergabe anzuhalten. Betätigten Sie dann die Taste um mit der Wiedergabe fortzufahren. Wenn Sie die Stopp-Taste zweimal betätigten, wird die Wiedergabe vollständig gestoppt)
10. MODE (Zur Auswahl des Eingangssignals)
11. ZOOM (Bildvergroßerung oder -verkleinerung während der Wiedergabe)

12. Menu (Aufrufen und Verlassen des Hauptmenüs)

13. Subtitle (Zur Auswahr der Untertitelsprache während der Wiedergabe einer DVD)

14. Angle (Zum Wechseln des Betrachtungswinkels bei der Wiedergabe von Discs mit Unterstützung für mehrfache Kamerawinkel)
15. A-B (Wiederholung eines frei definierbaren Abschnitts zwischen den zwei Punkten A und B. Eine dritte Betätigung der Taste bricht die Wiederholung ab.)
16. Repeat (Zur Wiederholung von DVD-Titeln, Kapiteln und Musiktiteln)
17. Return (Zurückkchren ins Hauptmcnü)
18. MUTE (Zum Ausstellen der Tonausgabe)
19. VOL +/- (Zum Einstellen der Lautstärke)
    20: Enter (Bestätigungsstaste)

Legen Sieitte die Batterie entsprechend der folgenden Abbildung in die Fernbedienung ein.

CR2025

CR2025

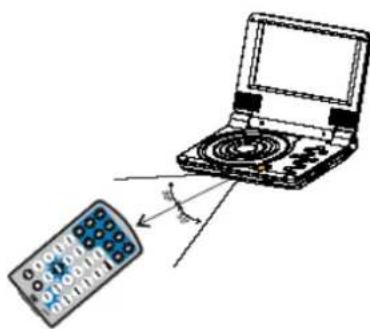

Bei der Benutzung der Fernbedienung vergewissem Si sichitte, dass die Fernbedienung direkt auf den Infrarotempfänger des Gerats gereichtet ist. Die maximale Reichweite der Fernbedienung beträgt 3 Meter. Sihe folgende Abbildung.

Hinweis

1. Lassen Sie die Fernbedienung nicht fallen und vermeiden Sie Feuchtigkeit.
2. Achten Sie darauf, dass der Infrarotempfänger des Geräts nicht direkter Sonnenstrahlung ausgesetzt wird.
3. Legen Sie eine neue Batterie ein, wenn die Fernbedienung aufhört zu Funktionieren.

Verpackungsinhalt

DVD-Playermit eingebautem Lithium-Polymer-Akku	1
Fernbedienung mit Batterie	1
Audio/Video-Kabel	1
Netzteil	1
Zigarettenanzündercräder	1
Bedienungsanleitung	1
Kopflörer	1

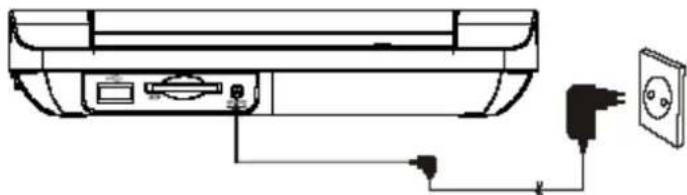

Stecken Sie den Stecker des Netzteilkabels in den DC IN 9V-Eingang an der rechten Geräteseite und das Netzteil in eine Steckdose. Siehe dazu folgende Abbildung.

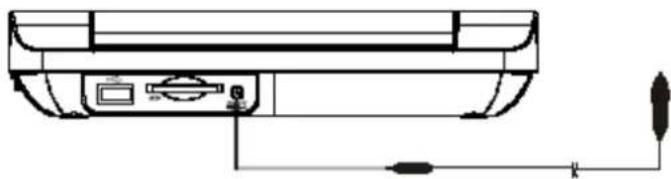

Benutzung des Zigarettenanzünderadapters:

Stecken Sie den einen Stecker des Zigarettenanzünderadapters in den DC IN 9V-Eingang an der rechten Geräteseite und das andere Ende in den Zigarettenanzünder Ihres Wagens. Siehe dazu folgende Abbildung.

Hinweis:

1. Der Zigarettenanzünderadapter kann nicht zum Auflagen des Akkus benutzt werden.
2. Die Benutzung des Zigarettenanzünderadapters ist nur möglich, wenn Ihr Wagen eine Spannung von 9 bis 12 V benutzt.

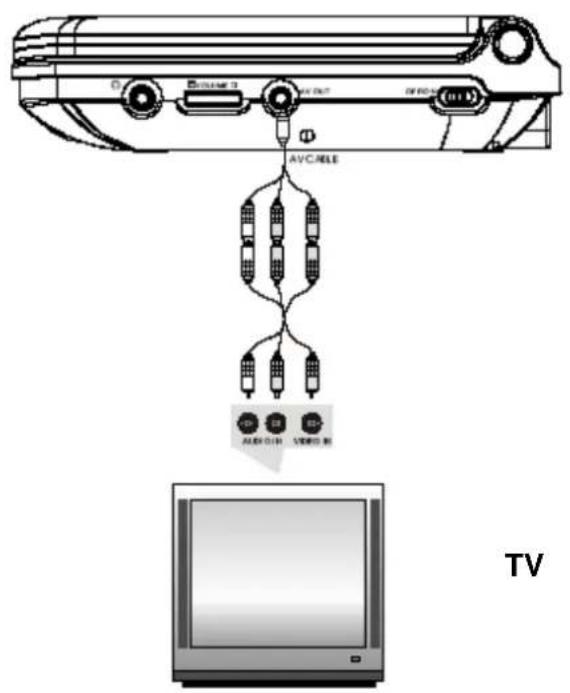

Sie konnen das Gerät ebenfalls an einen Fernseher anschließen, um eine höhere Bild- und Tonqualität zu erhalten.

Siehe dazu folgende Abbildung:

Benutzen Sie das AV-Kabel zum Anschluss des Geräts an einen Fernscher. Vergewissern Sie sich, dass die Kabel richtig angeschlossen werden.

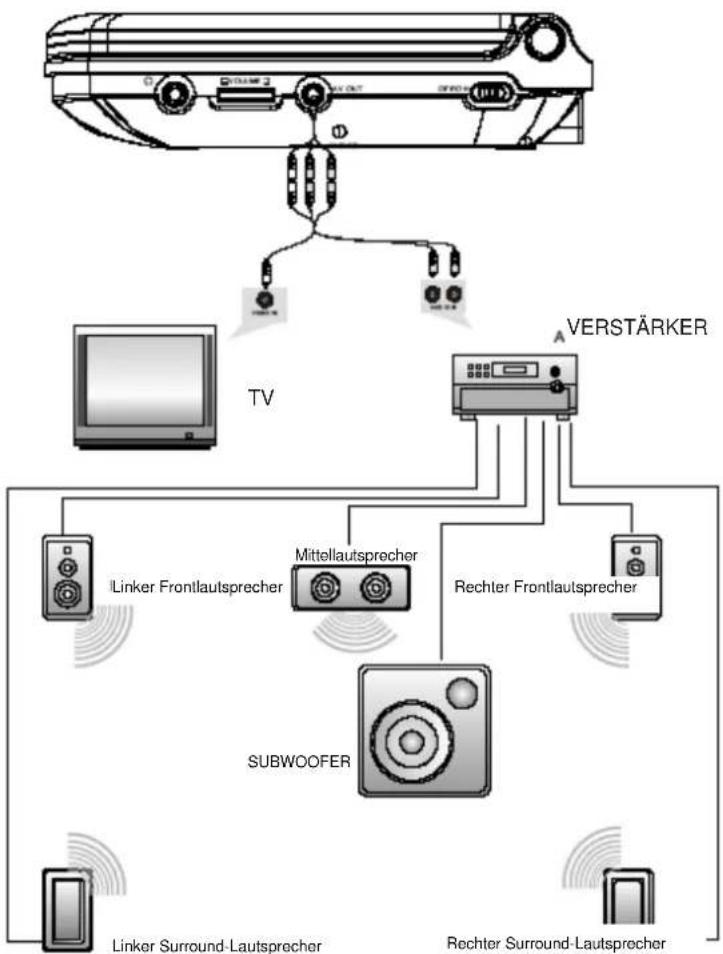

Das Gerät kann an externe Laufsprecher angeschlossen werden. Siehe dazu folgende Abbildung:

Hinweis: Dieses Gerät verfügt nicht über 5.1-Kanalausgänge. Wenn Sie es allerdings an einen externen Veränderer anschließen, ist eine 5.1-Kanalausgabe möglich.

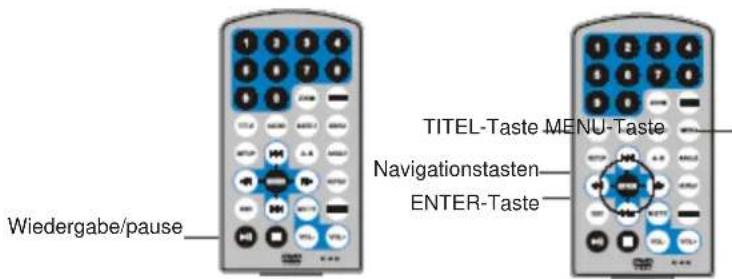

Wiedergabe von DVDs, SVCDs, VCDs, CDs, MP3- und MPEG4-Discs

1. Nachdem Sie das Gerät an den Strom angeschlossen haben, schalten Sie es ein, indem Sie den ON/OFF-Schalter auf ON schiben. Das Eingangssignalmenü erscheidt daraufufhinn auf dem Bildschirm:

Benutzen Sie die Tasten, um in den DVD-Modus oder Media-Modus zu gelangen und betätigten Sie die OK zur Bestätigung. Wenn Sie „Media" als Eingangssignal wahren, vergewissern Sie sichitte, dass Ihr USB-Laufwerk bzw. SD/MMC-Karte richtig eingelegt wurde.

1. Offnen Sie das Ladefach und legen Sie eine Disc mit der beschriftene Sections nach ober in das Gerat.
2. Schlieben Sie das Ladefach wieder. Der Player liest die Disc ein und beginnnt mit der Wiedergabe.
3. Betätigen Sie, um die Wiedergabe anzuhalten. Betätigen Sie dann die Taste, um mit der Wiedergabe fortzufahren. Wenn Sie die Taste zweimal betätigen, wird die Wiedergabe vollständig gestoppt.
4. Wahrend der Wiedergaben konnen Sie die Taste betätigten, um die Wiedergabe vorübergehend anzuhalten. Betätigten Sie die Taste erneut, um mit der Wiedergabe fortzufahren.
5. Wenn Sie mit der Wiedergabe fertig sind, können Sie den Player ausschalten, indem Sie den ON/OFF-Schalter auf OFF schieren.
6. Bei bestimmten DVD-Discs mit einem Titel- oder Kapitelmenu können Sie mithilfe der MENU das Dismenü aufrufen und dann die Tasten «» zur Auswahl benutzen. Benutzen Sie die ENTER zur Bestätigung.

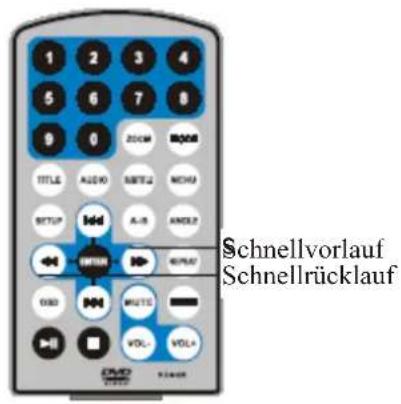

Während der Wiedergabe von DVDs, SVCDs, VCDs, CDs, und MPEG4-Discs können Sie den Schnellsuchlauf aktivieren.

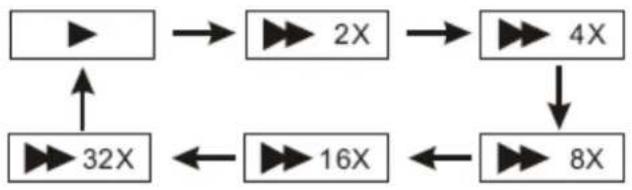

1. Betätigten Sie die Taste , um den Schnellvorlauf zu aktivieren. Mit mehrfacher Betätigung wird die Wiedergabegeschwindigkeit auf das 2fache, 4fache, 8fache, 16fache und 32fache erhöht.

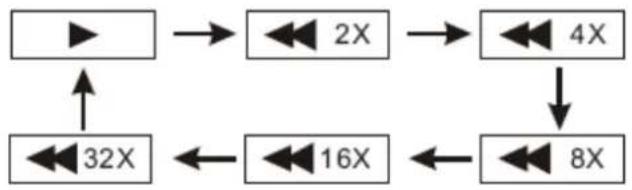

1. Betätigen Sie die Taste, um den Schnellrücklauf zu aktivieren. Mit mehrfacher Betätigung wird die Wiedergabegeschwindigkeit auf das 2fache, 4fache, 8fache, 16fache und 32fache erhöht.

Wiederholung

Während der Wiedergabe von DVDs, SVCDs, VCDs, CDs, und MPEG4- Discs können Sie einzeln Kapitel, Titel oder die ganze Disc wiederholen.

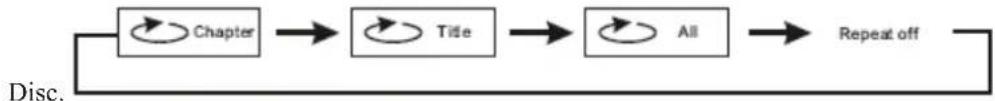

Wenn Sie bei einer DVD die REPEAT-Taste betätigten konnen Sie das jeweilige Kapitel wiederholen. Betätigten Sie die Taste erneut zur Wiederholung des gesamtten Titels und ein drittes Mal zur Wiederholung der gesamten

Wenn Sie bei einer MP3-Disc die „repeat“ betätigen konnen Sie die jeweilige Musikdatei wiederholen. Betätigten Sie die Taste erneut zur Wiederholung des gesamten Verzeichnissen und ein drittes Mal, um die Wiederholungsfungtion wieder zu deaktivieren.

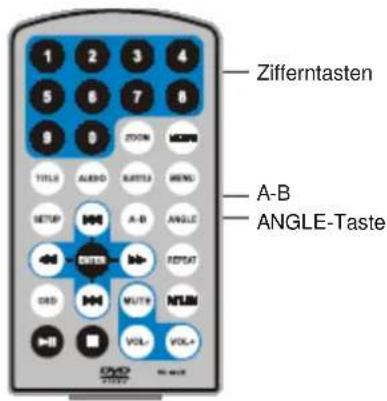

Wiederholung eines bestimmten Abschnitts

Während der Wiedergabe von DVDs, SVCDs, VCDs, CDs, und MP3-, MPEG4-Discs können Sie einen bestimmten Abschnitt zur Wiederholung markieren.

Betätigten Sie während der Wiedergabe die A-B und den Startpunkt A zu setzen. Betätigten Sie die Taste erneut, um den Endpunkt B zu setzen. Die Wiederholung des auf diese Weise markierten Abschnitts wird automatisch gestartet.

Wenn Sie die Taste ein drittes Mal betätigten,kehren Sie zur normalen Wiedergabe zurück.

Kamerawinkel

Bei DVDs, die über mehrfache Kamerawinkel verfügen, konnen Sie die „Anglc" benutzen, um den Betrachtungswinkel zu verändern. Folgende Anzeige erscheint auf dem Bildschirm:

Benutzen Sie die Zifferntasten zur Auswahl des gewünschten Kamerawinkels.

Betätigen Sie die „Angle“ erneut, um mit der normalen Wiedergabe fortzufahren.

Das Gerät benutzt dann die Standardkameraeinstellung.

Hinweis

These Funktion ist nur mit Discs verfügbar, die mit mehreren Kamerawinkeln aufgenommen wurden.

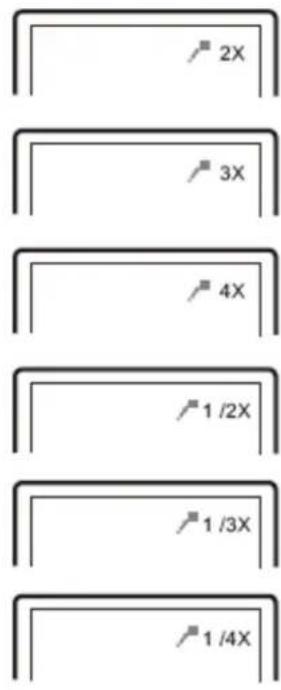

Während der Wiedergabe von DVDs, SVCDs, VCDs, und MPEG4-Discs können Sie das Bild vergroßern oder verkleinern.

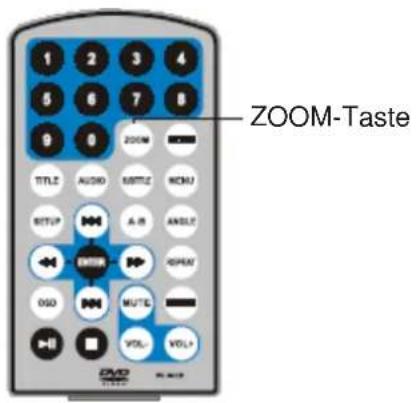

Betätigen Sie während der Wiedergabe die Zoom, um das Bild zu vergroßern. Betätigen Sie die Taste erneut, um das Bild weiter zu vergroßern. Mit der vierten Betätigung der Taste wird das Bild verkleinert. Wenn Sie die Taste weiter betätigtenkommen Sie wieder zur normalen Bildgroße zürück.

Der Ausschnitt des vergroßerten Bilds kann mit den Tasten bewegt werden.

1. Legen Sie eine JPG-Disc in das Ladefach und das Gerät liest die Disc ein und startet automatisch mit der Wiedergabe.
2. Betätigen Sie die MENU zur Auswahl bestimmter.JPG-Dateien.
3. Benutzen Sie die Tasten zur Auswahl einer Datie und betätigten Sie die OK zur Bestätigung.
4. Wenn Sie das Bild nach rechts oder links drehen möhen, benutzen Sieitte die Tasten
5. Betätigen Sie die OSD-Taste während der Anzeige eines Bilds, um verschiedene Bildwechselarten zu erhalten:

a) Von oben nach unten
b) Von unter nach oben
c) Von links nach rechts
d) Von rechts nach links
e) Von links oben nach rechts unter
f) Von rechts oben nach links unter
g) Von links unter rechts oben
h) Von rechts unter nach links oben
i) Von der horizontalen Mitte zu den Seiten
j) Von der vertikalen Mitte zu den Seiten
k) Oben und unter zur Mitte
1) Rechts und links zur Mitte
m) Von den vier Fensteroberseiten zur Untersciete
n) Von den vier linken Fensterzeiten zur rechten Seite
o) Von den vier Ecken zur Mitte

1. Wahlend der Wiedergabe von Dateien kann es passieren, dass das Symbol entshercht, wenn Sie die Angle-, Subtitle-, Audio-, A-B- oder Titel betätigten. Dies bedeutet, dass die jeweiligen Funktionen in thisem Modus nicht zur Vergebung stehen.
2. Wahrend der Anzeige von JPG-Bildern konnen Sie die Taste betätigen, um in den Vorschaumodus zu gehen.

Benutzen Sie dann die Tasten and ENTER zur Auswahl des gewürschten Bilds.

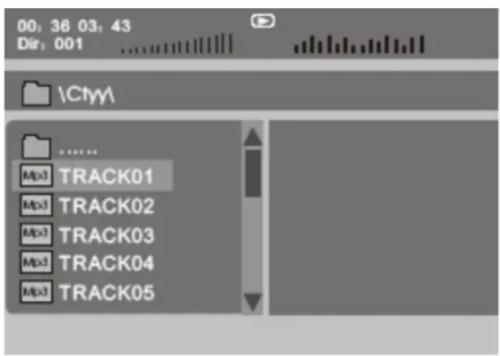

Wiedergabe von MP3-Datcien

1. Legen Sie eine MP3-Disc und das Ladefach, stecken Sie ein USB-Laufwerk in den USB-Port oder eine SD-Karte in den SD-Kartenslot. Benutzen Sie / und ENTER zur Auswahl einer MP3-Datei. Betätigten Sie dann oder ENTER, um die jeweilige Datei wiederzugeben.

Systemeinstellungen

General Setup Page	Betätigten Sie die Setup zur Anzeige des Hauptmenü auf dem Bildschirm. Auf der Seite „General Setup Page“ benutzen Sie dann die Tasten ↓▶ zur Auswahl des gewünschten Menüpunkts. Betätigten Sie die OK zur Bestätigung. Benutzen Sie die Tasten ▲▼, um die jeweilige Einstellung zu verändern. Betätigten Sie die OK zur Bestätigung Ihrer Einstellung. Benutzen Sie ↓ zum Verlassen des Menü.
TV Display Wide
Angle Mark ON
TV Type PAL
Screen Saver ON

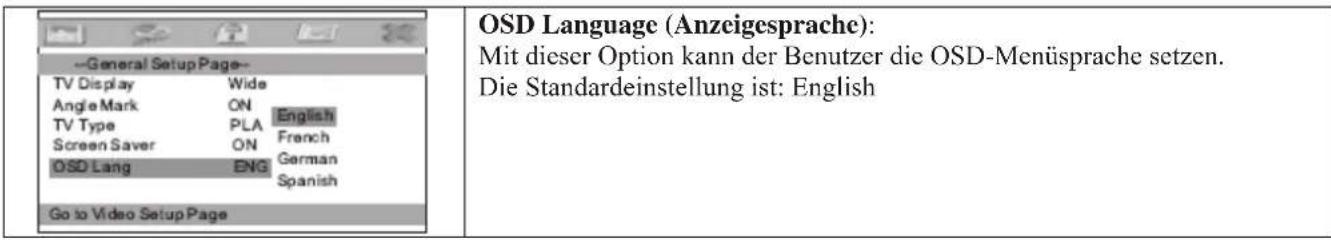

OSD Lang ENG
Go to Video Setup Page

Allgemeine Einstellungen

TV display (Bildformat): Mit dieser Option können Sie das Bildschirmformat (Nomal/PS, Nomal/LS, Wide) einstellen. Die Standardeinstellung ist „Wide“. Hinweis: These Funktion ist von dem Bildformat mit dem die jeweilige DVD aufgenommen wurde, abhängig. Wählen Sieitte „Wide(16:9)“, wenn Sie einen 16:9-Breitbildfernsocher benutzten.

Angle Mark (Kamerawinkelsymbol): Benutzen Sie diese Option, um die Anzeige des Kamerawinkelsymbols während der Wiedergabe zu aktivieren. Einstellungsoptionen: ON, OFF Die Standardeinstellung ist: ON

TV Type (Farbsystem): Benutzen Sie diese Option zum Einstellen des Farbsystems (PAL, NTSC) Die Standardeinstellung ist PAL. Screen Saver ON NTSC OSD Lang ENG ON

Screen Saver ON NTSC OSD Lang ENG ON

Go to Video Setup Page

General Setup Page-- TV Display Wide Angle Mark ON TV Type PAL Screen Saver ON NTSC OSD Lang ENG ON

Screen Saver (Bildschirmschoner) Mit dieser Option können Sie die Bildschirmschonerfungtion aktivieren. Die Standardeinstellung ist ON.

Systemeinstellungen

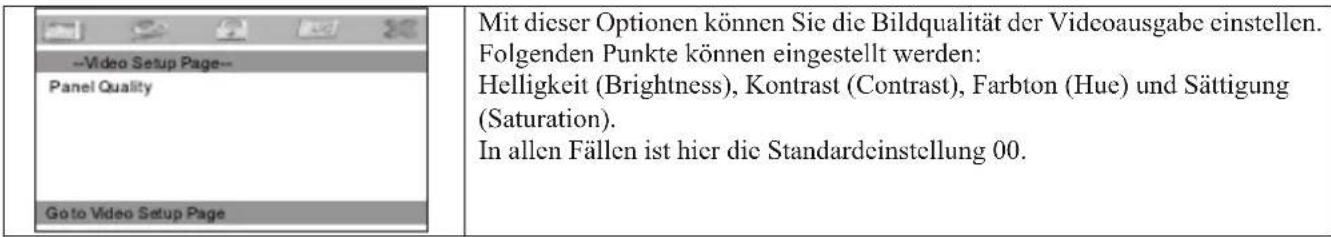

Videoestillungen

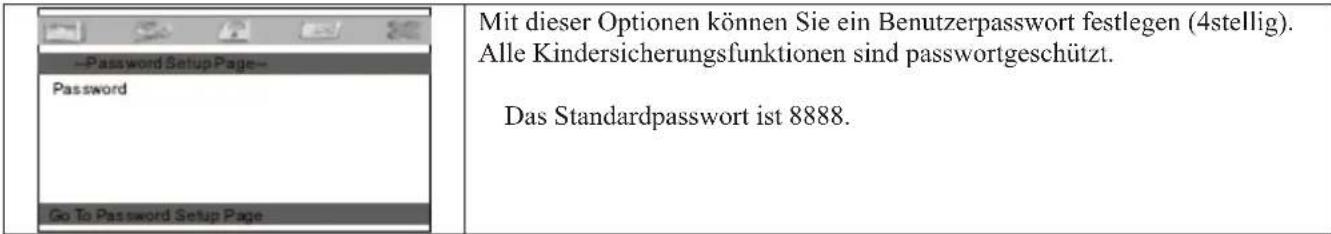

Passwortinstallungen

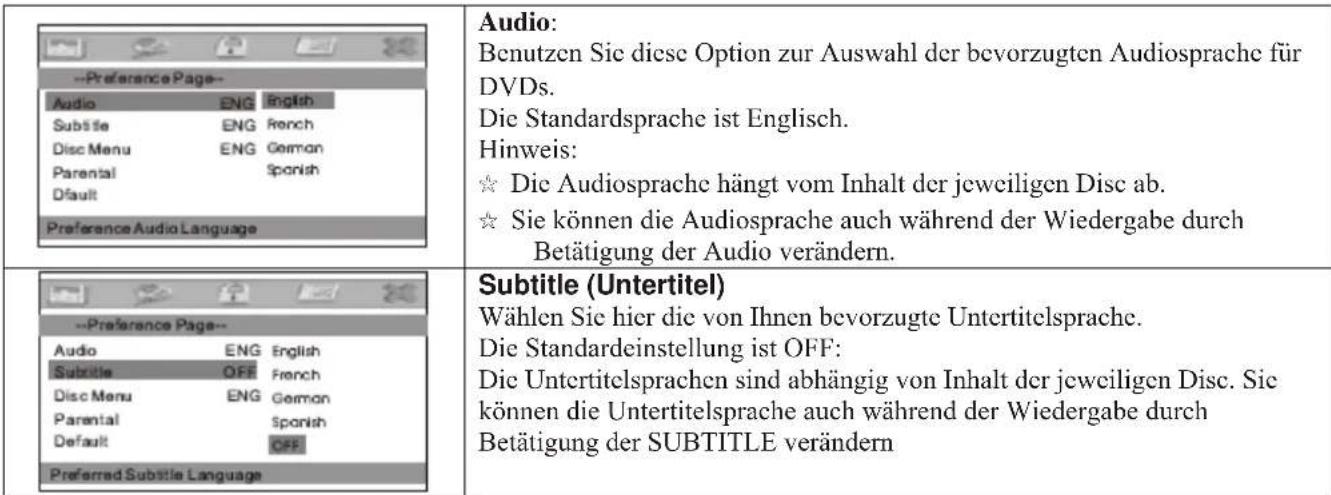

Voreinstellungen

Systemeinstellungen

Disc Menu (Disc-MENU) These Funktion ermitteligt Ohnen die Disc-Menüsprache auszuwahlen. Die Standardsprüche ist Englisch. Hinweis: Die verfügbarbaren Disc-Menüsprachen sind abhängig vom Inhalt der jeweiligen Disc.

Parental (Kindersicherung): Benutzen Sie diese Option zum Einstellen einer Altersstufe, um bestimmte Inhalte für ihre Kinder zu sprengen. Mögliche Einstellungen sind: KID SAFE (Kindersicher), G, PG, PG 13, PGR, R, NC17, ADULT (nur für Erwachsene). Die Standardeinstellung ist ADULT (Erwachsene).

Default 7 NC 17 8 ADULT

Default (Werkseinstellungen): Wahlen Sie diese Funktion und betätigten Sie die OK, um alle Einstellungen auf die ursprünglichen Werkseinstellungen zurückzusetzen.

Technische Daten

Kompatible Discs: DVD/VCD/CD/MP3/MPEG4

Signalsystem: PAL/NTSC

BildschirmgroBe: 7 Zoll

Frequenzbereich: 20Hz - 20kHz

Videoausgabe: 1 Vp-p / 75U, unsymmetrisch

Audioausgabe: 1,4 V rms / 10 kΩ

Rauschabstand: besser als 80 dB

Dynamikbereich: besser als 85 dB

USB: Unterstützung USB 1.1

Laser: Halbleiterlaser, Wellenlange: 650~nm / 795~nm

Stromversorgung: DC 9 -12 V

Stromverbrauch: 10 W

Betriebstemperatur: 5 40^

Gewicht: 0,753kg

Abmessungen (B x T x H): 206 x 158 x 41 mm

Batterietyp: Li-Polymer

Akkubetrieb

Das Gerät benutzt langlebige Li-Polymer-Akkus als tragbare Energiequellen. Diese Akkus haben keinen Erinnerungseffekt und können deshalb auf sichere Weise aufgeladen werden, egal inwiewit der Akku bereits entladen wurde. Sie müssen lediglich darauf aufachten, dass der Akku nicht länger als 6 Stunden aufgeladen wird. Im vollständig aufgeladenem Zustand reicht eine Akkuladung für ca. 2 Stunden Betrieb aus.

Sicherheitshinweise zum Aufladen des Akkus

Der Akku kann nur im ausgeschalteten Zustand des Geräts aufgeladen werden. Die Stromversorgungarf damit nicht unterbrochen werden. Die rote Kontrollampe gehwrend des Aufladens an und leuchtet gelb auf, wenn der Akku vollständig aufgeladen ist.

Benutzung und Wartung des Akkus

1. Die normale Arbeitsstemperatur des Akkus ist: 0C 45C
2. Trennen Sie das Gerät immer vom Netzteil, wenn Sie es nicht Benutzten.
3. Wahrend des Aufladens bildet sich Wärme. Die ist normal. Vermeiden Sie lange und unbeaufsichtigte Ladezeiten.
4. Vermeiden Stoßeinwirkungen auf das Gerät und halten Sie es von allen möglichen Hitzequellen und von Feuchtigkeit fern.

PROBLEM BEHEBUNG
Kein Ton oder verzerrter Ton Vergewissern Sie sich, dass das Gerät richtig angeschlossen ist. Vergewissern Sie sich, dass alle Kabel an den richtigen Anschlüssen angeschlossen wurden.
Schnellsuchlauf nicht möglich Bei bestimmten Warnhinweisen am Anfang der Disc ist es u. U. möglich, dass die Disc den Schnellsuchlauf unterbindet.
Das „Symbol erscheint auf dem Bildschirm	Ein Funktion oder ein Befehl kann aus einem der folgenden Grunde nicht ausgeführten werden:1. Die Disc-Software unterbindet die Benutzung der Funktion.2. Die Disc-Software unterstützt die Benutzung der Funktion nicht (z. B. Mehrfache Kamerawinkel)3. Die Funktion ist nicht verfügbar.4. Der gewährte Titel oder Kapitel ist nicht vorhanden.
Bild verzerrt Die Disc ist u. U. beschädigt. Versuchen Sie es mit einer anderen Disc. Es ist normal, dass während des Schnellsuchlaus Bildverzerrungen auftreten.
Schnellsuchlauf nicht möglich Bestimmte Discs enthalten Abschnittte, die einen Schnellsuchlauf oder das Überspringen des Kapitels nicht erlauben. Wenn Sie versuchen die Warnmeldung am Anfang eines Films zu überspringen, dann ist dies normalerweise nicht möglich. Diese Teil auf DVDs wird:häufig so programmiert, dass ein Überspringen unterbunden wird.

Um fortlaufende Verbesserungen zu erhögbaren sind Änderungen der oben stehenden technischen Daten vorbehalten.
