MANUALE UTENTE PAC F 15 OEKO DELONGHI

La ringraziamo per aver scelto un prodotto De'Longhi, il leader mondiale nella costruzione dei climatizzatori portailli. Anni di espersenza in tout il mondo ci consentono di migliorare costamente la qualità e le prestazioni di Pinguino e SuperPinguino. Siamo certi che rimarra subito soddisfatto del suo acquisto e che godra a lungo del fresco benessere che Pinguino e SuperPinguino creano. La preghiamo di dedicare un po' del suo tempo alla lecture di quello libretto di Istruzioni, e di conservarlo con cura. In quello modo, potra utilizzato Pinguino nelle condizioni di masima efficacía eerenità.

Dear Customer,

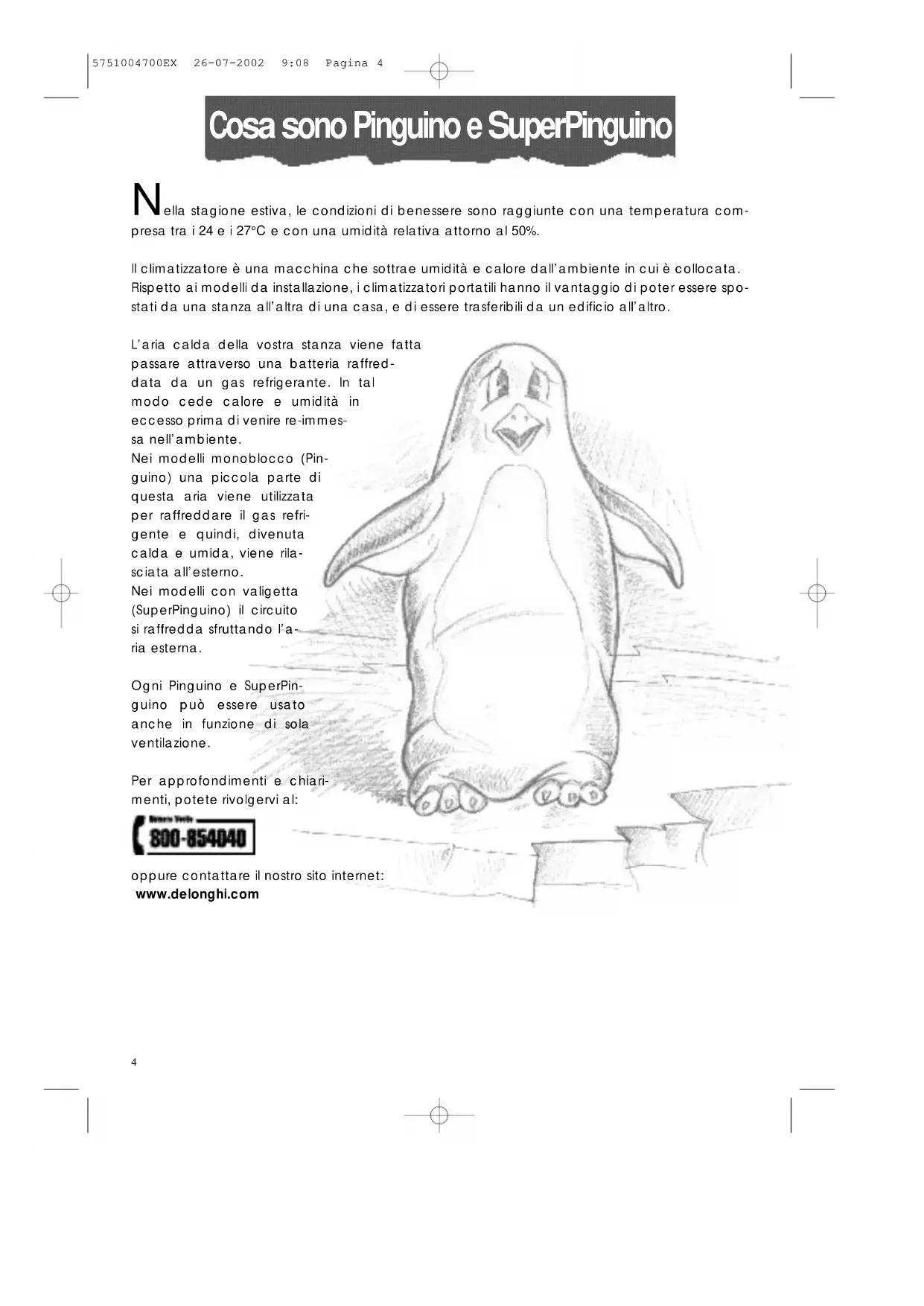

Cosa sono Pinguino e SuperPinguino

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura compresa tra i 24 e i 27^ e con una umidità relativa attorno al 50% .

Il climatizzatore è una macchina che soglia umidità e calore dall'ambiente in cui è collocata. Rispetto ai modelli da installazione, i climatizzatori portati hanno il vantage di poter essere spostati da unaStanza all'altra di una casa, e di essere trasferibili da un edificio all'alto.

L'aria calda della vostra stanza viene fattapassareattraversouna bateria raffred-data da un gas refrigerante.In talmodo cede calore e umidità ineccesso prima di venire re-immessa nell'ambiente.

Nei modelli monoblocco (Pinguino) una piccola parte diquesta aria viene utilizzata per raffreddare il gas refi-gente e quindi, divenuta calda e umida, viene rila-sciata all'esterno.

Nei modelli con valigetta (SuperPinguino) il circuito si raffredda sfruttando l'aria esterna.

Ogni Pinguino e SuperPinguino cui si sono in funzione di sola ventilazione.

Per approfondimenti e chiari-menti, potete rivolgervia:

oppure contattare il loro sito internet: www.delonghi.com

Avvertenze

• Questo apparecchio è stato costruito per condizionale gli ambienti domestici e non devesse adoperato per altri scopi.
• É pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell'apparecchio.
  L'apparecchio devese estere installato secondo le regole impiantistiche nazionali.
  Per eventuali riparazioni, rivolgetevi sempre ed esclusivamente ai Centri di Assistance Tecnica autorizzati alla Casa Costrutrice. Le riparazioni effettuate da personale incompetence sono essere pericolose.
• Questo apparecchio deve essere usato escludamente da adulti; non permette che i bambini giochino conesso.
• Questo apparecchio deve essere collegato ad un'efficace impianto di "terra". Fate controllare l'impianto elettrico da un elettristica qualificato.
• Evitate l'utilizzo di prolonghe per il cavo di alimentazione elettrica.
• Prima diogni operazione di pulizia o di manutenzione, staccate sempre la spina alla presa di corrente.
• Non tirate il cavo di alimentazione elettrica per spostare il prodotto.
  Non installate l'apparecchio in ambienti dove la aria cui contenere gas, olio, zolfo o in prossimità di fonti di calore.
  Non appoggiate oggetti pesanti o caldi sopra l'apparecchio.
• Pulite i filtria almeno ogni settimana.
  Evitate diutilizzare apparecchi di riscaldamento in prossimitadel climatizzatore.
• Se non é possible trasportare l'apparecchio in posizione verticale, anticoratelo su un piano inclinato. Evitate di posizionarlo orizzontalmente. Prima di un trasporto vuotate la bacinella del'acqua di condensa e la vaschetta. Dopo un trasporto, attendete almeno 1 ora prima di avviare l'apparecchio.
  materiali utilizzati per l'imballaggio sono riciclabili. Si consiglia quindi di riporti negli apposti contento-ri per la raccolta differenziata.

Predisposizione all'uso

Di seguito troverete tutte leindicazioni necessarie per predisporre al meglio il funzionamento del.vostro climatizzatore.

CLIMATIZZAZIONE SENZA INSTALLAZIONE

Poche, semplici operazioni, e Pinguino vi riporta alle condizioni di benessere:

Fissate il tubo di fuoriuscita aria appposito alloggiamento posto nella parte posteriore dell'apparecchio. Inseritelo come indicato in figura A.

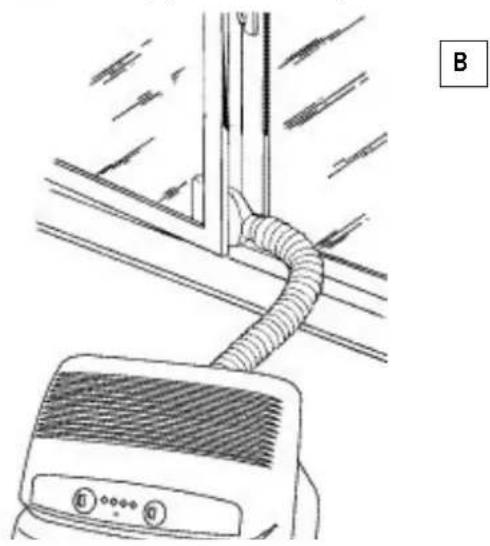

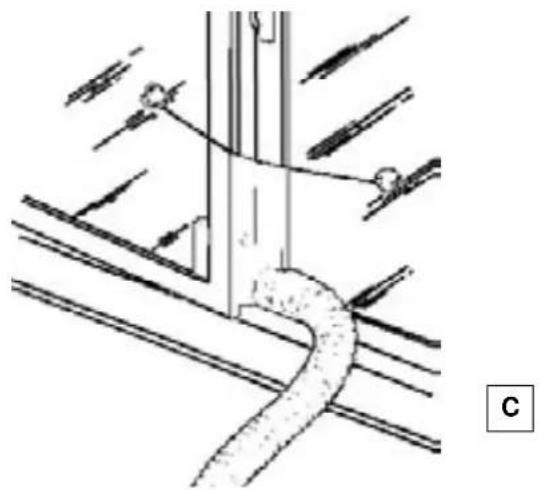

• Se avete una finesta a doppia anta, utiliser le ventose otazione per manenere accostati vetri (fig. C).

Applicate all'estremita del tubo 17 bocchetta per finestra 18
A vvicinate il climatizzatore ad una finestra o portafinestra.
- Aprite leggermente la finestra o portafinestra e mettete in posizione la bocchetta 18 come rappresentato in figura B.

Predisposizione all'uso

CLIMATIZAZIONE CON INSTALLAZIONE

Se lo desiderate, Pinguino cui che essere installato in maniera semi-permanente.

Inquesto casosara necessario:

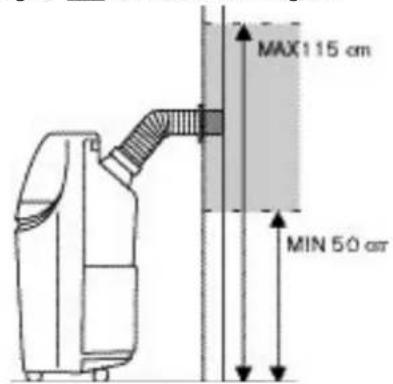

• Praticare un foro in una parete comunticante con l'esterno oppure atraverso il vetro di una finestra. Rispectate l'intervaldo di altezza e le dimensioni del foro indicati in figura D.

nel vetro della finestra

nello zoccolo in legno della portafinastra

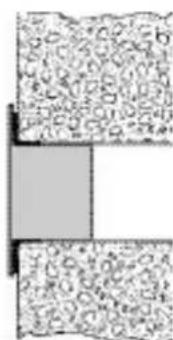

nel muro: vi consigliamo di isolare la sezione del muro con un idoneo materiale isolante.

D

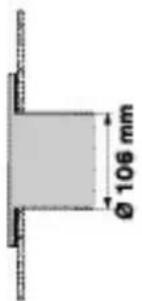

Applicare al foro l'accessorio flangia in dotazione

16

Fissare it tubo a pposito alloggia-mentation postona nella parte posteriori dell'apparecchio (fig.A pag.6).

Applicare l'estremita del tubo a17a flangia me indicato in fig.E.

E

Ogniqualvolta il tubo 18h e innestato, il foro cui siessere chiuso tramite il tappo della flangia 16

NOTA.

Quando farete un'installazione di tipo semipermanente, vi consiglio di lasciare leggermente aperta una porta (anche solo di 1 cm) per garantire il giusto ricambio dell'aria.

DEUMIDIFICAZIONE (solo mod. F14 e F15)

Posizione l'apparecchio nella stanza除去 inserire il tubo; in quello modo l'aria deumidiificata sare rilasciata direttamente nell'ambiente.

RISCALDAMENTO (solo mod. F15)

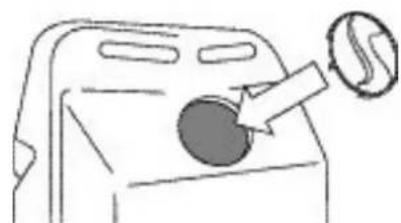

Posizione l'apparecchio nella stanza inserendo il tappo 11 posto del tubo. 17

Accensione e selezione delle funzioni

Prima di collegare la spina la presa di corrente, bisogna verificare che:

• la tensione di rete sia conforme al valore indicato nella targa caratteristiche posta sul retro della macchina;
• la presa e la linea di alimentazione elettrica siano dimensionate per sostarre il carico richiesto;
• la presa sia del tipo adatto alla spina, altrimenti far sostituire la presa stessa;
  I a presa sua collegata con un efficace impianto di terra. La casa costrurtrice declina ogni responsabilita nel caso questa norma antinfortunistica non fosse rispetto tata.

Il cavo di alimentazione deve essere sostituito solo da personale technique specializzato.

COME CLIMATIZZARE

A climatizzatore spento, Il selettore di funzioni 9 è in posizione "●". Per fatto operare in funzione climatizzazione, procedete come segue: 1. Ruotate la manopola selettore funzioni in senso orario:

• Posizionando il symbolo cristallo frange in corrispondenza dell'indice di riferimento l'apparecchio operera in funzione climatizzazione alla massima velocità di ventilazione

• Posizionando il symbolo cristallo piccolo in corrispondenza dell'indice di riferimento l'apparecchio operera in funzione climatizzazione alla minima velocità di ventilazione.

• Scegliete ora la temperatura desiderata ruotando la manopola termostato ambiente 15

Nota

La temperatura non è espresa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato ambiente sulla posizione di massimo freddo; quando la temperatura ottenuata nell'ambiente sareà quella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso orario fino a quando il termostato interverra speggendo il funzionamento. Cosi facendo avrete programmatico l'apparecchio sull'esatto grado di comfort che il termostato manterrà automaticamente consentendo Vi al tempo stesso un notevole risparmio energetico. Ogni volta che il climatizzatore raggiunge la temperatura obiettivo, continuera ad operare in funzione di sola purificazione.

Occorre attendere 3-5 minuti prima che alla griglia eica aria fredda

QUESTO APPARECCHIO UTILIZZA UN ESCLUSIVO SISTEMA DI RICICLO DELLA CONDensa PER SMALTIRE L'EFFCESSO DI UMIDITA. IN CONDIZIONI NORMALI, LA CONDensa VIENE SMALTITA AUTOMATICHE. IN CONDIZIONI DI ELEVATA UMIDITA POTRA ESSERCI UN ECESSO DI CONDensa NELLA VASCHETTA 5 SEGNALATO DALL'ACCENSIONE DELLA SPIA 1QUESTO CASO SARAsuF FICIENTE SVUOTARE LA VASCHETTA.

SOLO IN ALCUNI MODELLI: QUALORA CONDITIONI DI ELEVATA UMIDITA RENDESERO IL PROBLEMA RICORRENTE, POTETECARICARE L'ACQUA IN ECCESO DIRITAMENTE IN UNO SCOLE, UTILIZZANDO UN TUBO DI GOMMA DI DIAMETRO INTERNDI 12 mm DA INSERIRE NEL FORO PREDISPOSTO, DOPO AVER RIMOSSO IL TAPPO IN GOMMA (vedi figura sostto).

FARE ATTENZIONE CHE LA VASCHETTA SIA BEN POSIZIONATA; IN CASO CONTRARIO, LA SPIA RARRA ACCESA.

COME PURIFICARE VENTILANDO

Il vostro climatizzatore è dotato di due speciali filtri elettrestatici ad altissima efficienza. Questi filtri sono in grado di catturare particelle piccolissime (fino a 0,3 millesimi di milli-metro). I filtri sono attivi per agli funzioni impostata.

Se desiderate solo purificare l'aria ventilando I'ambiente, ruotate il selettore delle funzioni in senso antiorario.

• Posizionando il symbolo grande in corrispondenza dell'indice di riferimento l'apparecchio funzionera in funzione purificazione alla massima velocità di ventilazione.
• Posizionando il symbolo piccolo in cori spondenza dell'indice di riferimento l'apparecchio funzionera in funzione purificazione alla minima velocità di ventilazione.

Selezione delle funzioni/Spie luminose

COME DEUMIDIFICARE

Quando I'apparecchio funziona in climatizzazione, riduce automaticamente l'umidita del'aria in effesso presente nella stanza. Questa viene eliminata dal tubo di scarico 6

Solo in alcuni modelli: Se volete invece sottrarre soltanto l'umidità in effesso alla abbassare la temperatura, ruotate il selettore delle funzioni iR senso orario fino a raggiungere il symbolo

Nota

In funzione di deumidificazione alla griglia uscita aria e aria più fredda di quella della vostra stanza. Viceversa dall'alloggia-mentation tubo parte posteriore dell'apparecchio esce aria più calda.

COME RISCALDARE (solo mod. F15)

Ruotate il selettore delle funzioni in senso antiorario fino a raggiungere il symbolo

Nota

La temperatura non è espresa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato ambiente sulla posizione di massimo caldo; quando la temperatura ottenuata nell'ambiente sare alla quella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso antiorario fino a quando il termostato interverra speggendo il funzionamento. Cosi facendo avrete programmatico l'apparecchio sull'esatto grado di comfort che il termostato manterrà automaticamente consentendo Vi al tempo stesso un notevole risparmio energetico.

SPEGNIMENTO DELL'APPARECCHIO

PER DETERMINARE L'ARRESTO COMPLETO DELL'APPARECCHIO, RIPORTATE IL SELETTORE DI FUNZIONE IN POSIZIONE DI "●" E SCOLLEGATE LA SPINA.

SPIELUMINOSE

Le spi luminose segnalano il funzionamento della macchina.

FUNZIONE	SPIA 10	SPIA 11	SPIA 12	SPIA 13 (F15)
OFF	-	-	-	-
CONDIZIONAMENTO	accesa* accesa* accesa			-
DEUMIDIFICAZIONE	accesa** - accesa			-
PURIFICAZIONE	-	-	accesa	-
RISCALDAMENTO	-	-	accesa	accesa

• Le spie si accenderanno 3 minuti dopo l'accensione della macchina (cchio quando inizia a fare freddo). Si spegneranno"Invece quando la temperatura impostata dal termostato sera raggiunta.
  ** In funzione di deumidificazione, l'apparecchio funziona in modo continuo. Se la temperatura è troppo Bassa, interviene perché il termostato antigelo a interrompere il funzionamento.

Consigli

Ci sono alcune avvertenze da seguire per ottenerile il massimo rendimento dal climatizzatore:

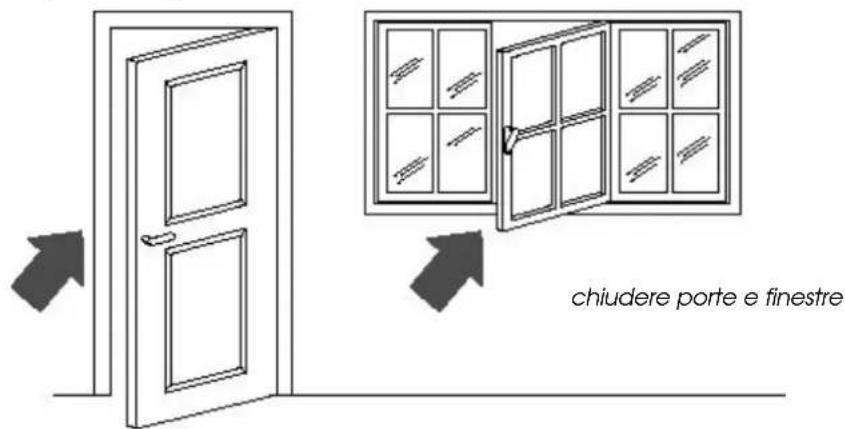

• chiudete i serramenti dell'ambiente da climatizzare. Unica eccezione nel caso di installazioneattraverso un foro nella parete. In tal caso è consigliabile lasciare uno spiraglioattraverso una porta o finestra,osi da garantire il giustochio d'aria.

Nonutilizzare l'apparecchio in ambienti adalto tasso di umidità (tipolavanderia).
Nonutilizzare l'apparecchio in ambiente esterno.
- Solo mod. F15: tener e l'apparecchio ad una adeguata distanza da superfici combustibili.

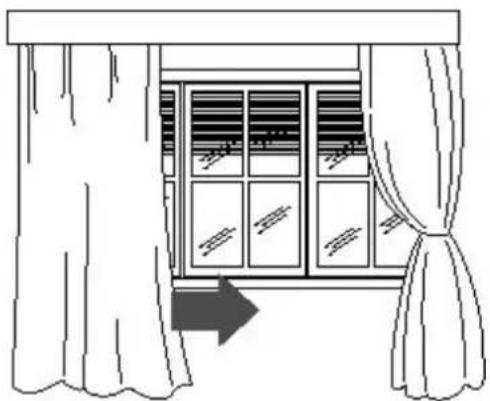

• P roteggete la stanza delle esposisioni dirette del sole, tirando le tende e/o abbassando parzialmente le persiane in modo da avere un funzionamento estremamente economico;

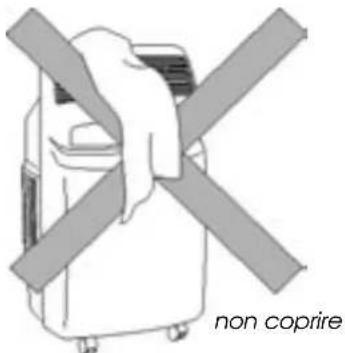

  Non appoggiare oggetti sul climatizzatore;
  Non ostacolare l'aspirazione 41 mandata d'aria 1
• Assicurarsi che nell'ambiente non vi siano sorgenti di calore.

abbassare le persiane o firare le tende

Controllare che il climatizzatore sia posizionato su un pavimento "in piano". Inserire eventuallymente i2 fermaruote tole ruote anteriori 2

Pulizia

Prima diogni operazione di pulizia o di manutenzione, spegnete l'apparecchio posizionando il selettore su "e staccate sempre la spina alla presa di corrente.

PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l'apparecchio con un panno che sia sostanto inumidito ed asciugare con un panno asciutto. Per motivi di sicurezza non lavate il climatizzatore con acqua corrente.

Precauzioni

Mai usare benzina, alcohol o solventi per la pulizia. Mai spruzzare liquido inseticida o simili.

PULIZIA DEI FILTRI ARIA.

Per mantenere inalterata l'efficienza del vosto climatizzatore. Vi consigliamo di:

1. Pulire il filtro antipolvere agli settimana

2. Sostituire il filtro di purificazione al termine di anni stagione, o comunque quando sare allausto (seguite leindicazioni poste sull'apparecchio presso la sede del filtro).

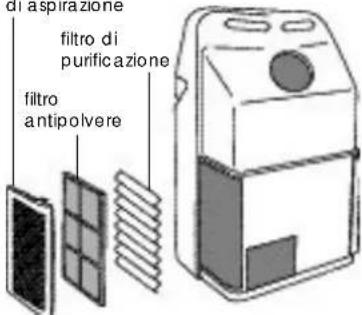

I filtri si trovano in corrispondenza delle due griglie di aspirazione. Le griglie sono a loro volta la sede degli stessi filtri.

Per la pulizia dei filtri sare quindi necessario:

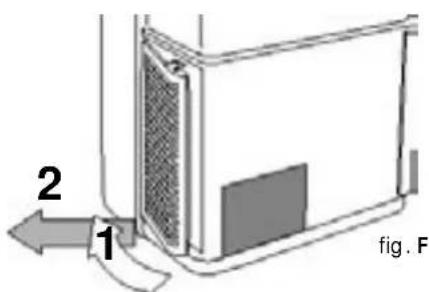

1. Rimuovere le griglie di aspirazione, ruotandole verso l'esterno (fig.F).

1. Rimuovere il primo filtro di purificazione (di colore bianco)

2. Rimuovere il portafiltero sede del filtro anti-polvere sganciandolo alla griglia esterna.

griglia di aspirazione

fig. G

Per togliere la polvere depositata sul filtro antibatterico usare un aspirapolvere. Se è molto sporco immergerlo in acqua tiepida risciacquando più volte. La temperatura dell'acqua va mantenuta molto i 40^ C.

Dopo averlo lavato, lasciare asciugare il filtr.

Per reinserirlo, ricollocate i filtrin nel portafiltero, quindi riagganciare quest'ultimo alla macchina.

VERIFICHE DI INIZIO STAGIONE

Verificate che il cavo di alimentazione e la presa siano perfettamente integri e assicuratevi che l'impianto di messa a terra sia efficiente. Osservate scrupolosamente le normedi installmente.

OPERAZIONI DI FINE STAGIONE

Fate uscire I'acqua della bacinella di raccolta posizionata all'interno dell'apparecchio, togliendo il tappo del tubo di drenaggio 6

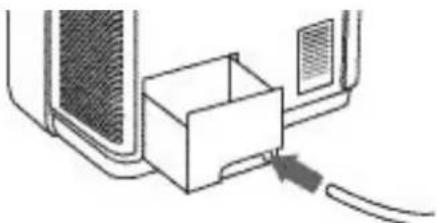

Estraete la vaschetta raccoglicondensa 5
posizione sulla parte posteriore del climatizzatore e vuotatel. Reinseritela quindi correttamente.Pulite i filtri e fatei asciugare bene prima di reinserirli.

Coprite l'apparecchio con un sacchetto di plastica per evitare che si impolveri.

Se qualcosa non funziona…

Il climatizzatore non funziona	· manca la corrente · la spina non è insertita · il ventilatore è bloccato · è intervenuto il galleggiante di sicurezza	· attendere · inseire la spina · chiamare il Centro Assistenza · vuotare la vaschetta
Il climatizzatore funziona solo per poco tempo	· il tubo di scarico forma una strozzatura · il tubo di scarico è ostruito · il tubo di scarico presente delle pieghe	· posizionare correttamente il tubo di scarico · vedere se vi sono degli ostacoli che impedisco lo scarico dell'aria all'esterno · eliminare le pieghe
Il climatizzatore funziona ma non rinfrezca laStanza	· finestra aperta · nellaStanza sta funzionando quello fonte di calore (bruciatore, lampada etc.) oppure vi sono molte persone · il tubo di scarico dell'aria è uscito alla sua sede · filtrari intasati · il climatizzatore ha una potenzialità non ade-guata alle condizioni o alle dimensioni del-l'ambiente	· chiudere la finestra · eliminare la fonte di calore · inseire il tubo nella sede · pulire i filtri o sostituirli
Il climatizzatore non riscalda a sufficienza	· filtrodi dell'aria intasati · la temperature impostata in modo errato · le griglie di ingressso sono ostruite · il locale è troppo grande	· pulire i filtri o sostituirli · r eimpostare la temperatura · eliminare l'ostacolo
Odore particolare nellaStanza	· filtridi dell'aria intasati	· pulire i filtri o sostituirli
Perdita di condensa dal climatizzatore	· vaschetta raccolta condensa piena	· vuotare la vaschetta e drenare l'accuaattraverso il tubo di drenaggio condensa postosulla parte posteriore dell'ap-parecchio · installazione errata dell'apparecchio	· V edere pag. 6 per installare l'apparecchio correttamente
Il climatizzatore non funziona per circa 3 minuti dal riavvio	· interviene il dispositivo di sicurezza della mac-china	· attendere che siano trascorsi 3 min.

La spia full d4 accesa

• vaschetta raccolta condensa piena - vuotare la vaschetta.

Se la spia rimane ancora

accesa , rivolgersi ad un Centro

Assistenza

Garanzia/caratteristiche tecniche

GARANZIA

All'apparecchio troverete applicata una tasca contente l'elenco dei Centri Assistenza e la garanzia. Ricordatevi che la garanzia ha validità solo se accompagnata da un documento fiscale che comprovi l'acquisto oppure convalidata dal negotiante.

ASSISTENZA TECNICA

Conservate l'elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a voi.

CONDITIONI LIMITE DI FUNZIONAMENTO

Temperatura nella stanza 21 ÷ 32^ C

CARATTERISTICHE TECNICHE

Tensionedi

alimentazione vedere targa

caratteristica 8

Potenza max. assorbita in condizionamento

Potenza max. assorbita in deumidificazione

Potenza max. assorbita in riscaldamento (mod. F15)

Potenza frigorifera*

Numero di velocità ventilatore 2

Portata aria max. 310 m

Dimensioni unità interna:

• larghezza 452 mm
  a ltezza 800 mm
  p rofondita 415 mm
• peso 33,5 kg
  *Condizioni standard: ASHRAE 128

Questo apparecchio contiene sostane che liberate nell'atmosfera danneggiano lo strato di ozono perché si raccomanda di non perforare il circuito frigorifero della macchina. Alla fine della sua vita utile, consegnate il climatizzatore presso gli apposti centri di raccolta.
