MANUALE UTENTE PAC F400 DELONGHI

La ringraziamo per aver scelto un prodotto De'Longhi, il leader mondiale nella costruzione dei climatizzatori portatili. Anni di esperienza in tutto il mondo ci consentono di migliorare costantemente la qualità e le prestazioni di Pinguino e SuperPinguino. Siamo certi che rimarrà subito soddisfatto del suo acquisto e che godrà a lungo del fresco benessere che Pinguino e SuperPinguino creano. La preghiamo di dedicare un po' del suo tempo alla lettura di questo libretto di istruzioni, e di conservarlo con cura. In questo modo, potrà utilizzare Pinguino nelle condizioni di massima efficacia e serenità.

ear Customer,

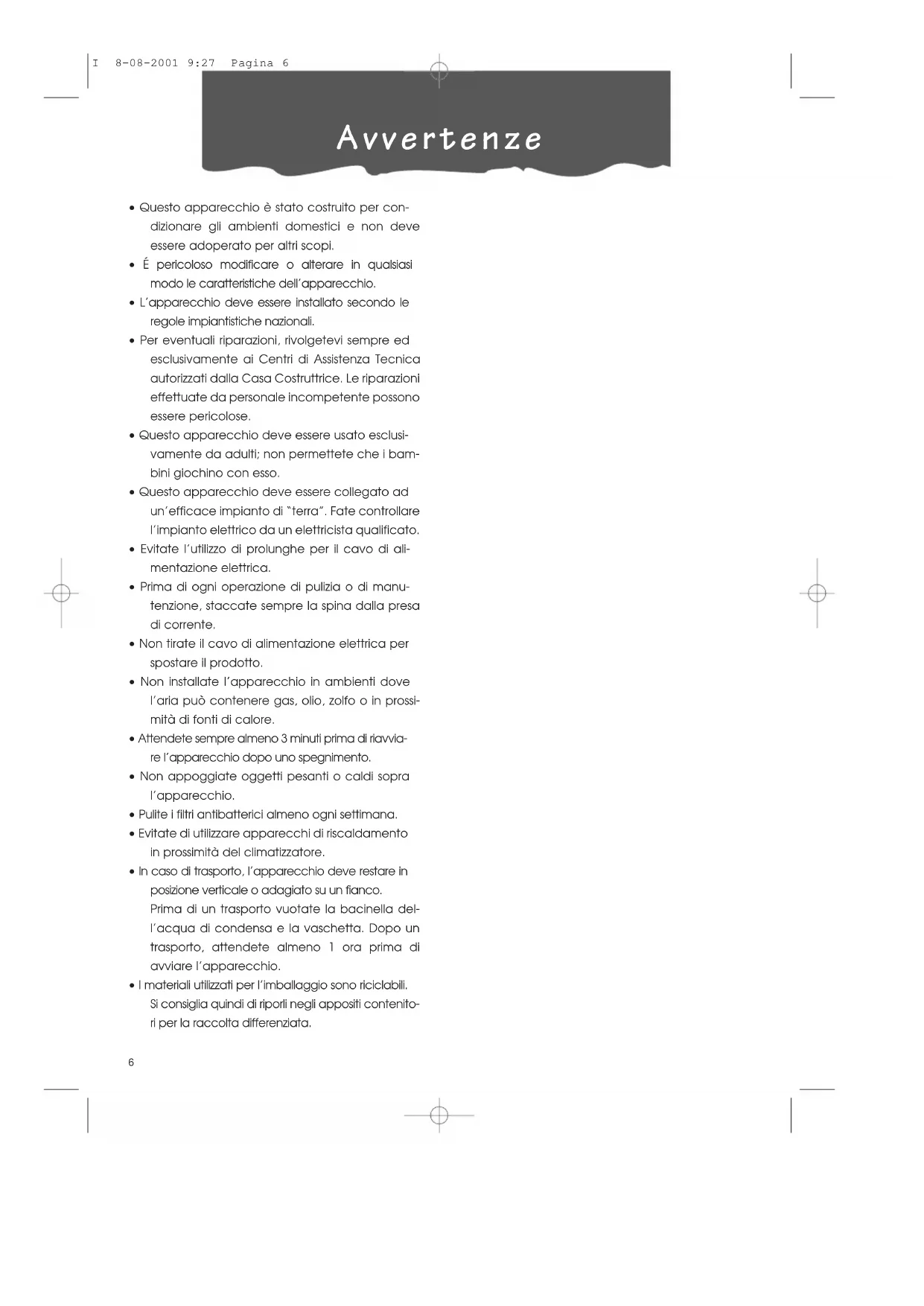

• Questo apparecchio è stato costruito per condizionare gli ambienti domestici e non deve essere adoperato per altri scopi.
• É pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell'apparecchio.
• L'apparecchio deve essere installato secondo le regole impiantistiche nazionali.
• Per eventuali riparazioni, rivolgetevi sempre ed esclusivamente ai Centri di Assistenza Tecnica autorizzati dalla Casa Costruttrice. Le riparazioni effettuate da personale incompetente possono essere pericolose.
• Questo apparecchio deve essere usato esclusivamente da adulti; non permettete che i bambini giochi con esso.
• Questo apparecchio deve essere collegato ad un'efficace impianto di "terra". Fate controllare l'impianto elettrico da un elettricista qualificato.
• Evitate l'utilizzo di prolunghe per il cavo di alimentazione elettrica.
• Prima di ogni operazione di pullzia o di manutenzione, staccate sempre la spina dalla presa di corrente.
• Non tirate il cavo di alimentazione elettrica per spostare il prodotto.
• Non installate l'apparecchio in ambienti dove l'aria può contenere gas, olio, zolfo o in prossimità di fonti di calore.
• Attendete sempre almeno 3 minuti prima di riavviare l'apparecchio dopo uno spegnimento.
• Non appoggiate oggetti pesanti o caldi sopra l'apparecchio.
• Pulite i filtri antibatterici almeno ogni settimana.
• Evitate di utilizzare apparecchi di riscaldamento in prossimità del climatizzatore.
• In caso di trasporto, l'apparecchio deve restare in posizione verticale o adagiato su un fianco. Prima di un trasporto vuotate la bacinella dell'acqua di condensa e la vaschetta. Dopo un trasporto, attendete almeno 1 ora prima di avviare l'apparecchio.
• I materiali utilizzati per l'imballaggio sono riciclabili. Si consiglia quindi di riporti negli appositi contenitori per la raccolta differenziata.

Cosa sono Pinguino e SuperPinguino

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura compresa tra i 24 e i 27°C e con una umidità relativa attorno al 50%.

Il climatizzatore è una macchina che sottrae umidità e calore dall'ambiente in cui è collocata. Rispetto ai modelli da installazione, i climatizzatori portatili hanno il vantaggio di poter essere spostati da una stanza all'altra di una casa, e di essere trasferibili da un edificio all'altro.

L'aria calda della vostra stanza viene fatta passare attraverso una batteria raffreddata da un gas refrigerante. In tal modo cede calore e umidità in eccesso prima di venire re-immessa nell'ambiente.

Nei modelli monoblocco (Pinguino) una piccola parte di questa aria viene utilizzata per raffreddare il gas refrigerante e quindi, divenuta calda e umida, viene rilasciata all'esterno.

Nei modelli con valigetta (SuperPinguino) il circuito si raffredda sfruttando l'aria esterna.

Ogni Pinguino e SuperPinguino può essere usato anche in funzione di sola ventilazione.

Per approfondimenti e chiamenti, potete rivolgervi al:

oppure contattare il nostro sito internet: www.delonghi.it

Predisposizione all'uso

DISPOSIZIONE DELL'UNITA' INTERNA

Installare l'apparecchio all'interno del locale da condizionare. In genere vicino una finestra o in ogni caso vicino ad una parete perimetrale. L'unità interna deve essere posizionata "in piano", servirsi anche dei fermaruote 22 in dotazione. L'unità interna non deve avere ostacoli sulla zona di aspirazione (griglia di aspirazione) nella zona di emissione (griglia di uscita) 2

NOTA: La distanza dell'apparecchio dalle pareti deve essere di almeno 30 cm.

DISPOSIZIONE DELLA GUAINA DI COLLEGAMENTO

La guaina che collega l'unità esterna a quella interna può passare:

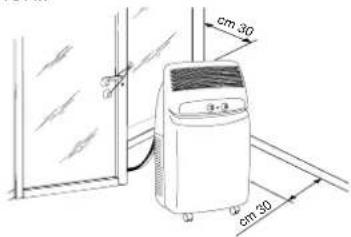

a) Da una fessura di finestra o porta socchiusa; utilizzate le ventose perché non si spalanchi.

cm 30 3-2 cm 30

b) Attraverso una piccola fessura (5.5 cm x 2,5 cm) ricavata nella parte inferiore di una porta o nel telaio di una finestra, utilizzando la cornice per guaina 20 dotazione.

In aggiunta ai metodi precedentemente descritti, la guaina che collega l'unità esterna a quella interna può passare attraverso un foro del diametro di 6 cm. circa, praticato in una parete che comunica con l'esterno.

Raccordi rapidi nel mod. F400

In quest'ultimo caso si dovranno staccare i collegamenti dell'unità esterna operando come segue:

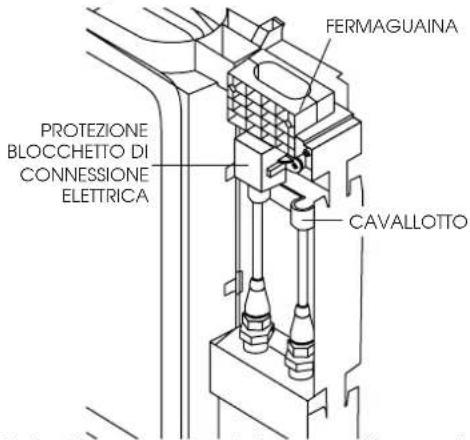

FERMAGUAINA PROTEZIONE BLOCCHETTO DI CONNESSIONE ELETTRICA CAVALLOTTO

1) Togliere la spina dalla presa di corrente.

2) Togliere la maniglia svitando le 2 viti metriche, quindi sfilare la facciata.

3) Togliere il cavallotto svitando le 2 viti metriche.

4) Togliere il fermaguaina svitando le 2 viti metriche.

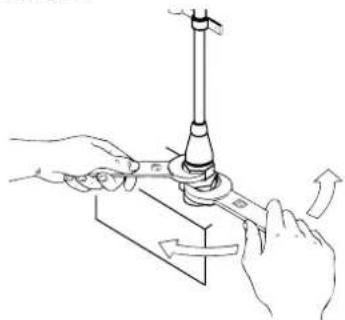

5) Impiegando una chiave inglese da 24, svitare il bocchettone girevole del raccordo. Contemporaneamente, con una chiave da 21, tenere ferma l'estremità del tubo flessibile. (Ripetere l'operazione per il secondo bocchettone utilizzando una chiave da 24 e una da 19).

6) Scollegare il tubo di condensa dal portagomma.

7) Svitare le 2 viti autofilettanti della protezione e disinnestare il blocchetto di connessione elettrica.

Evitare le curve troppo secche alla guaina di collegamento.

Predisposizione all'uso

Raccordi rapidi nel mod. F300

In quest'ultimo caso si dovranno staccare i collegamenti del mobiletto interno operando come segue:

1) Togliere la spina dalla presa di corrente.
2) Togliere i filtri posti sul lato
3) Togliere lo sportellino posteriore dello schienale svitando le 2 viti.
4) Togliere i cavallotti in lamiera che fissano i tubi della macchina (n°2).

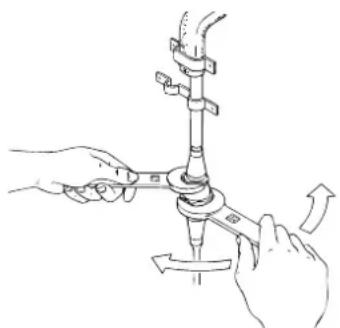

5) Impiegando una chiave inglese da 24, svitare il bocchettone girevole del raccordo.

Contemporaneamente, con una chiave da 21, tenere ferma l'estremità del tubo flessibile. (Ripetere l'operazione per il secondo bocchettone utilizzando una chiave da 24 e una da 19).

6) Scollegare il tubo di condensa dal portagomma.
7) Disinnestare il blocchetto di connessione elettrica.

Evitare le curve troppo secche alla guaina di collegamento.

Ricollegare la guaina nei mod. F400 e F300

Per ricollegare le estremità della guaina di collegamento, precedentemente staccata, all'unità interna si dovranno ripetere le operazioni 1, 2, 3, 4, 5, 6 e 7 in senso inverso, osservando le seguenti precauzioni:

• Prima di far passare la guaina attraverso il foro del muro si consiglia di proteggere le estremità filettate dei raccordi rapidi con del nastro isolante o simili.
• Imboccare i 2 raccordi frigoriferi superiori ai 2 inferiori e avvitarli a mano per alcuni giri controllando che siano bene imboccati, e stringere successivamente con le chiavi usate precedentemente.
• Dopo aver collegato i due raccordi frigoriferi, fissare i cavallotti.
• Verificare la tenuta dei collegamenti frigoriferi bagnando i giunti con un po' di acqua saponata. Non si deve notare formazione di bolle di sapone.

Attenzione

É consigliabile far effettuare le operazioni di scollegamento e collegamenti dei raccordi rapidi da personale qualificato.

Predisposizione all'uso

DISPOSIZIONE DELL' UNITA' ESTERNA

L'unità esterna può essere appoggiata su una terrazza o balcone. In questo caso non è necessario l'uso delle staffe.

L'unità esterna può essere appesa ad un muro con le apposite staffe 12 in questo caso, procedere come segue:

1) fissare la staffa la muro facendo attenzione che sia posizionata come indicato in figura (per la foratura, avvalersi della dima ricavata sul coperchio in polistirolo dell'imballo);

2) avvitare i blocchetti supporto 13 all'unità esterna con le viti M4mm 17 in dotane (facendo attenzione a posizionarli con il foro per la vite sulla parte superiore;

zio

3) agganciare quindi l'unità esterna alle staffe fissandola, poi con la vite Mómm 17

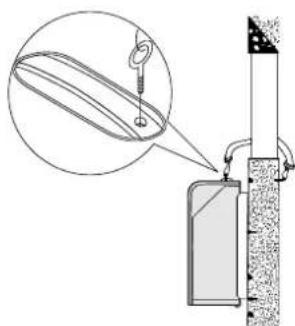

In alternativa per installazioni provvisorie, è possibile sospendere l'unità esterna come indicato in figura. In questo caso si utilizzeranno le cinghie 14 dotazione agganciate agli occhielli 15 prima di inserire gli occhielli, togliere i tappi in gomma.

L'unità esterna può essere installata sopra o allo stesso livello dell'unità interna, purché il dislivello non superi 1,5 m.

L'unità esterna non deve avere ostacoli né sull'aspirazione né sulla mandata d'aria. La distanza minima tra lo schienale e la parete deve essere di 6 cm.

L'acqua di condensa che si forma durante il funzionamento in condizionamento (funzionamento estivo) viene in parte smaltita per evaporazione dall'unità esterna.

La condensa residua esce dal foro del basamento dell'unità esterna. É possibile utilizzare il

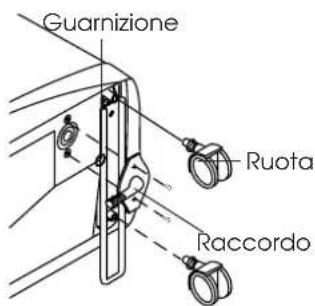

raccordo drenaggio 18 condensa per far defluire la condensa con un comune tubo in gomma (non in dotazione). Il raccordo di drenaggio deve essere montato sul

Guarnizione Ruota Raccordo

basamento dell'unità esterna (vedi figura). É consigliabile proteggere l'unità esterna da pioggia, neve, da gocciolamenti dai tetti e dal sole.

Accensione e selezione delle funzioni

COLLEGAMENTO ALLA RETE ELETTRICA E ACCENSIONE DELL'APPARECCHIO

1. Prima di collegare la spina alla presa di corrente, bisogna verificare che:

2. la tensione di rete sia conforme al valore indicato nella targa caratteristiche posta sul retro della macchina;

3. la presa e la linea di alimentazione elettrica siano dimensionate per sopportare il carico richiesto;
4. la presa sia del tipo adatto alla spina, altrimenti far sostituire la presa stessa;
5. la presa sia collegata con un efficace impianto di terra. La casa costruttrice declina ogni responsabilità nel caso questa norma antinfortunistica non fosse rispettata.

Il cavo di alimentazione deve essere sostituito solo da personale tecnico specializzato.

1. Prima di impostare la funzione desiderata, verificate che l'interruttore posto sul timer 7 sia sulla posizione 1 (manuale).

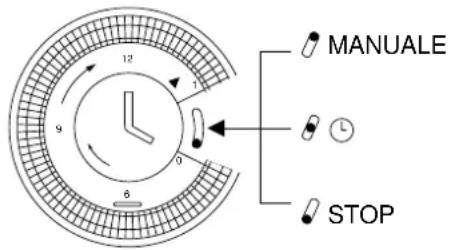

Se desiderate utilizzare il timer, posizionate l'interruttore sulla posizione intermedia

Il programmatore/timer, come tutti gli orologi, deve essere regolato sull'ora esatta. Supponendo che siano le 16 ruotare le lancette in senso orario (seguire il senso della freccia) fino a impostare le ore 16.

N.B.: Mai ruotare il quadrante in senso opposto!

Il timer è un orologio elettrico e funziona solo finché la spina è collegata alla rete elettrica. Ogniqualvolta la spina viene staccata o manca la corrente, il timer si ferma (l'orologio rimane "indietro") e può essere necessaria una nuova regolazione dell'ora.

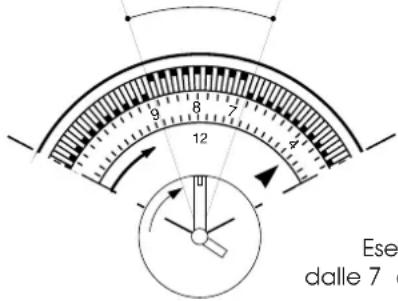

TIMER: PROGRAMMAZIONE

1) Impostare i periodi di funzionamento spin-gendo verso l'esterno tutti i dentini compresi nell'intervallo desiderato (ogni dentino sono 15 minuti).
3) Verificare che il timer indichi l'ora esatta (vedi regolazione dell'ora).
4) Scegliere la funzione desiderata seguendo le istruzioni della pagina seguente.

Periodo di funzionamento

Ese dalle 7

Esempio:
dalle 7 alle 9.

Così predisposto l'apparecchio ripeterà ogni giorno il programma prefissato.

N.B.: Nel caso si desideri escludere il funzionamento "con timer", non è necessario variare il programma; è sufficiente portare l'interruttore sulla posizione 1 (manuale).

Selezione delle funzioni

COME CLIMATIZZARE

A climatizzatore spento, Il selettore di funzioni 23 è in posizione "o". Per farlo operare in funzione climatizzazione, procedere come segue:

1. Ruotate la manopola selettore funzioni in senso orario:

2. Posizionando il simbolo cristallo ✱ grande in corrispondenza dell'indice di riferimento l'apparecchio opererà in funzione climatizzazione alla massima velocità di ventilazione

3. Posizionando il simbolo cristallo piccolo ✕ in corrispondenza dell'indice di riferimento l'apparecchio opererà in funzione climatizzazione alla minima velocità di ventilazione.
4. Scegliete ora la temperatura desiderata ruotando la manopola termostato ambiente.

Nota

La temperatura non è espressa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato ambiente sulla posizione di massimo freddo.; quando la temperatura ottenuta nell'ambiente sarà quella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso orario fino a quando il termostato interverrà spegnendo il funzionamento. Così facendo avrete programmato l'apparecchio sull'esatto grado di comfort che il termostato manterrà automaticamente consentendoVi al tempo stesso un notevole risparmio energetico. Ogni volta che il climatizzatore raggiunge la temperatura obiettivo, continuerà ad operare in funzione di sola ventilazione.

QUESTO APPARECCHIO UTILIZZA UN ESCLUSIVO SISTEMA DI RICICLO DELLA CONDENSA PER SMALTIRE L'ECESSO DI UMIDITÀ.

IN CONDIZIONI NORMALI, LA CONDENSA VIENE SMALTITA AUTOMATICAMENTE. IN CONDIZIONI DI ELEVATA UMIDITÀ POTRÀ ESSERCI UN ECESSO DI CONDENSA NELLA TANICA SEGNALATO DALL'ACCENSIONE DELLA SPIA 📄 2N QUESTO CASO SARÀ SUFFICIENTE SVUOTARE LA TANICA.

COME PURIFICARE VENTILANDO

Il vostro climatizzatore è dotato di due speciali filtri elettrostatici ad altissima efficienza, FILTRETE™ di 3M. Questi filtri sono in grado di catturare particelle piccolissime (fino a 0,3 millesimi di millimetro). I filtri sono attivi per ogni funzione impostata.

Se desiderate solo purificare l'aria ventilando l'ambiente, ruotate il selettore 23 delle funzioni in senso antiorario.

• Posizionando il simbolo – grande in corrispondenza dell'indice di riferimento l'apparecchio funzionerà in funzione purificazione alla massima velocità di ventilazione.
• Posizionando il simbolo piccolo in corrispondenza dell'indice di riferimento l'apparecchio funzionerà in funzione purificazione alla minima velocità di ventilazione.

Selezione delle funzioni/Spie luminose

COME RISCALDARE (solo mod. F300)

Ruotate il selettore delle funzioni in senso antiorario fino a raggiungere il simbolo

Nota

La temperatura non è espressa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato ambiente sulla posizione di massimo caldo; quando la temperatura ottenuta nell'ambiente sarà quella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso antiorario fino a quando il termostato interverrà spegnendo il funzionamento. Così facendo avrete programmato l'apparecchio sull'esatto grado di comfort che il termostato manterrà automaticamente consentendoVi al tempo stesso un notevole risparmio energetico. Ogni volta che il climatizzatore raggiunge la temperatura obiettivo, continuerà ad operare in funzione di sola purificazione.

SPEGNIMENTO DELL'APPARECCHIO

PER DETERMINARE L'ARRESTO COMPLETO DELL'APPARECCHIO, RIPORTATE IL SELETTO-RE DI FUNZIONE IN POSIZIONE DI “•” E SCOLLEGATE LA SPINA.

L'AVVIO DELLE FUNZIONI PUÒ SUBIRE DEI LIEVI RITARDI RISPETTO ALLA ROTAZIONE DEL SELETTORE.

SPIE LUMINOSE

Le spie luminose segnalano il funzionamento della macchina.

FUNZIONE	SPIA ✕/ ⚙ 24	SPIA ≈ 25	SPIA ✕ 26 (F300)
OFF	-	-	-
CONDIZIONAMENTO	accesa* accesa		-
PURIFICAZIONE	- accesa		-
RISCALDAMENTO	- accesa		accesa

* Le spie si accenderanno 3 minuti dopo l'accensione della macchina (cioè quando il compressore inizierà a funzionare). Si spegneranno invece quando la temperatura impostata dal termostato sarà raggiunta.

Consigli

Ci sono alcune avvertenze da seguire per ottenere il massimo rendimento dal climatizzatore:

- chiudete i serramenti dell'ambiente da climatizzare. Unica eccezione nel caso di installazione attraverso un foro nella parete. In tal caso è consigliabile lasciare uno spiraglio attraverso una porta o finestra, così da garantire il giusto cambio d'aria.

• Non utilizzare l'unità interna in ambienti ad alto tasso di umidità (es. lavanderia).
• Non utilizzare l'unità interna in ambiente esterno.
• Solo mod. F300: tenere l'apparecchio ad una adeguata distanza da superfici combustibili.

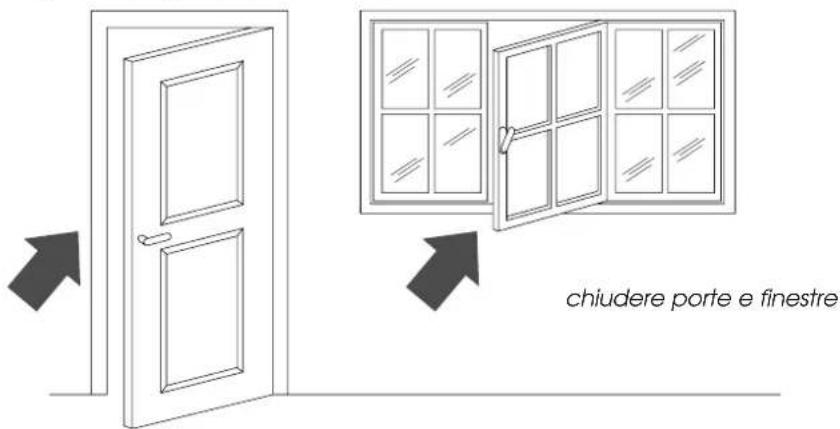

chiudere porte e finestre

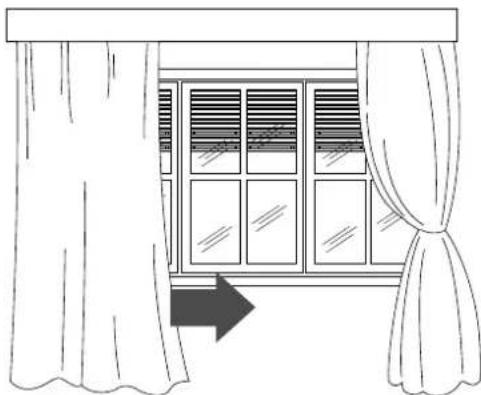

• Proteggete la stanza dalle esposizioni dirette del sole, tirando le tende e/o abbassando parzialmente le persiane in modo da avere un funzionamento estremamente economico;
• Non appoggiare oggetti sul climatizzatore;
• Non ostacolare l'aspirazione e la mandata d'aria;
• Assicurarsi che nell'ambiente non vi siano sorgenti di calore.

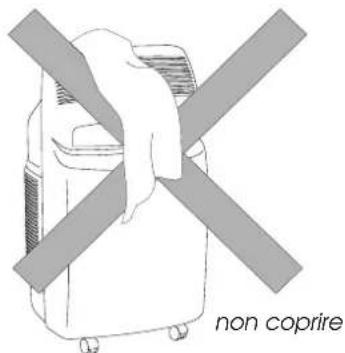

non coprire

abbassare le persiane o tirare le tende

- Controllare che il climatizzatore sia posizionato su un pavimento "in piano". Inserire eventualmente i 2 fermaruote 📣 to le ruote anteriori.

Pulizia

Prima di ogni operazione di pulizia o di manutenzione, spegnete l'apparecchio posizionando il selettore "o" e staccate sempre la spina dalla presa di corrente.

PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l'apparecchio con un panno che sia soltanto inumidito ed asciugare con un panno asciutto. Per motivi di sicurezza non lavate il climatizzatore con acqua.

Precauzioni

Mai usare benzina, alcool o solventi per la pulizia. Mai spruzzare liquido insetticida o simili.

PULIZIA DEI FILTRI ARIA.

Per mantenere inalterata l'efficienza del vostro climatizzatore. Vi consigliamo di:

1. Pulire il filtro antibatterico ogni settimana
2. Sostituire il filtro FILTRETE™ al termine di ogni stagione, o comunque quando sarà esausto (seguite le indicazioni poste sull'apparecchio presso la sede del filtro).

I filtri per la purificazione dell'aria si trovano in corrispondenza delle due griglie di aspirazione. Le griglie sono a loro volta la sede degli stessi filtri.

Per la pulizia dei filtri sarà quindi necessario:

1. Rimuovere le griglie di aspirazione, ruotandole verso l'esterno (fig. F).

Per togliere la polvere depositata sul filtro antibatterico usare un aspirapolvere. Se è molto sporco immergerlo in acqua tiepida risciacquando più volte. La temperatura dell'acqua va mantenuta sotto i 40°C.

Dopo averlo lavato, lasciare asciugare il filtro. Per reinserirlo, ricollocate i filtri nel portafiltro, quindi riagganciare quest'ultimo alla macchina.

Non cercate di pulire il filtro FILTRETE™, poiché questo potrebbe diminuirne la capacità di filtraggio.

VERIFICHE DI INIZIO STAGIONE

Varificate che il cavo di alimentazione e la presa siano perfettamente integri e assicuratevi che l'impianto di messa a terra sia efficiente. Osservate scrupolosamente le norme di installazione.

OPERAZIONI DI FINE STAGIONE

Fate uscire l'acqua della bacinella di raccolta togliendo il tappo del tubo di drenaggio 11.

Pulite i filtri antibatterici e fateli asciugare bene prima di reinserirli.

Coprite l'apparecchio con un sacchetto di plastica per evitare che si impolveri.

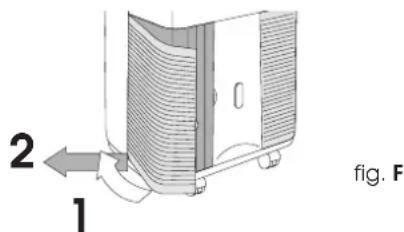

2 1 fig. F

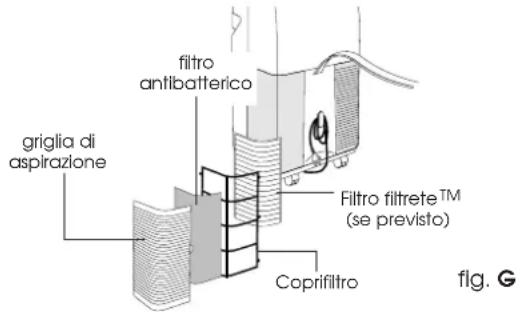

1. Rimuovere il 1° filtro FILTRETE™ (di colore bianco)
2. Rimuovere il portafiltro sede del filtro antibatterico sganciandolo dalla griglia esterna.

griglia di aspirazione filtro antibatterico Filtro filtrete™ (se previsto) Coprifiltro fig. G

Se qualcosa non funziona...

Il climatizzatore non funziona	·manca la corrente·la spina non è inserita·il selettore di funzione è in posizione “O”·la levetta del timer è su STOP·la levetta del timer è sulla posizione “funzionamento con timer” ⚙ e il timer non è impostato correttamente	·attendere·inserire la spina·spostare il selettore nella posizione desiderata·portare la levetta del timer sulla posizione manuale·reimpostare il timer seguendo le istruzioni di pag. 11.
Il climatizzatore fun-ziona solo per poco tempo	·è intervenuto il termostato·ci sono degli ostacoli sull’aspirazione della unità esterna·il ventilatore è bloccato	·ruotare la manopola termostato in senso contrario·togliere gli eventuali ostacoli·chiamare il Centro Assistenza
La spia bacinella piena è accesa	·l’acqua di condensa non viene scaricata verso l’esterno	·scaricare l’acqua tramite il tubetto di scarico
Il climatizzatore fun-ziona ma non rinfresca la stanza	·finestre aperte·nella stanza sta funzionando qualche fonte di calore (bruciatore, lampada etc.) oppure vi sono molte persone·termostato regolato troppo alto·filtri aria intasati·Il climatizzatore ha una potenzialità non ade-guata alle condizioni o alle dimensioni dell’ambiente	·chiudere la finestra·eliminare la fonte di calore·abbassare il termostato·pulire/sostituire i filtri
Il climatizzatore non riscalda a sufficienza (solo mod. F300)	·filtro dell’aria intasati·la temperatura impostata in modo errato·le griglie di ingresso sono ostruite·il locale è troppo grande	·pulire i filtri o sostituirli·reimpostare la temperatura·eliminare l’ostacolo

Garanzia/caratteristiche tecniche

GARANZIA

Troverete allegate all'apparecchio l'elenco dei Centri Assistenza e la garanzia. Ricordatevi che la garanzia ha validità solo se accompagnata da un documento fiscale che comprovi l'acquisto oppure convalidata dal negoziante.

ASSISTENZA TECNICA

Conservate l'elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a voi.

CONDIZIONI LIMITE DI FUNZIONAMENTO

Temperatura nella stanza 21 ÷ 32°C

Temperatura esterna 21 ÷ 43°C

CARATTERISTICHE TECNICHE

Tensione di

alimentazione vedere targa caratteristiche

Potenza max. assorbita

in condizionamento "

Potenza frigorifera* "

Numero di velocità ventilatore 2

Portata aria max. 460 m ^3 /h

Dimensioni unità interna:

• larghezza 452 mm
• altezza 800 mm
  • profondità 415 mm
• peso 35 kg

Dimensioni unità esterna (mod. F400):

• larghezza 570 mm
- altezza 475 mm
• profondità 260 mm
- peso 18 kg

Dimensioni unità esterna (mod. F250/300):

• larghezza 465 mm
• altezza 480 mm
  • profondità 240 mm
• peso 12 kg

* Condizioni standard:

Temperatura interna 27°C

47% umidità relativa

35^ C

Temperatura esterna 35°C

41% umidità relativa

Questo apparecchio contiene sostanze che liberate nell'atmosfera danneggiano lo strato di ozono perciò si raccomanda di non perforare il circuito frigorifero della macchina. Alla fine della sua vita utile, consegnate il climatizzatore presso gli appositi centri di raccolta.

non coprire

Guarnizione Ruota Raccordo
