MANUAL DE UTILIZADOR PAC F400 DELONGHI

agradecemos por ter escolhido um produto Dé Longhi, o líder mundial na fabricação dos condicionadores portáteis. Anos de experiência em todo o mundo permitem-nos melhorar constantemente a qualidade e os desempenhos dos aparelhos Pinguino. Temos certeza de que ficará logo satisfeito com a sua compra e que usufruirá por muito tempo do fresco bem-estar que Pinguino e Super Pinguino oferecem. Por favor, dedique um pouco do seu tempo à leitura deste manual de instruções e conserve-o com cuidado. Desta forma, poderá utilizar o aparelho Pinguino com a máxima eficácia e serenidade.

Δγαπητέ πελάτη,

CONDICIONES ACONSEJADAS PARA EL FUNCIONAMIENTO

Velocidades ventilador 2

Caudal máx. aire 360 m ^3 /h

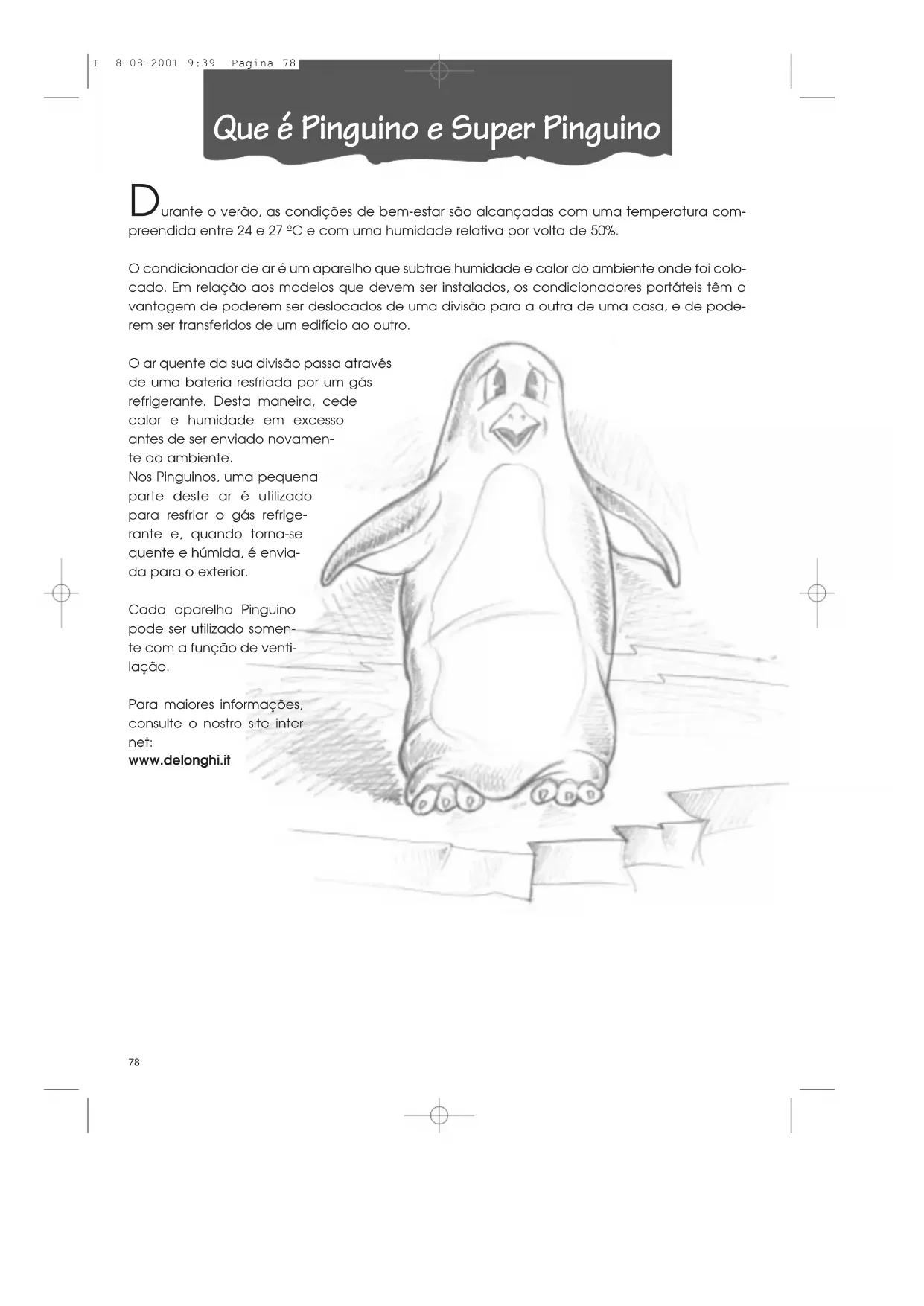

Que é Pinguino e Super Pinguino

D urante o verão, as condições de bem-estar são alcançadas com uma temperatura compreendida entre 24 e 27 °C e com uma humidade relativa por volta de 50%.

O condicionador de ar é um aparelho que subtrae humidade e calor do ambiente onde foi colocado. Em relação aos modelos que devem ser instalados, os condicionadores portáteis têm a vantagem de poderem ser deslocados de uma divisão para a outra de uma casa, e de pode- rem ser transferidos de um edifício ao outro.

O ar quente da sua divisão passa através de uma bateria resfriada por um gás refrigerante. Desta maneira, cede calor e humidade em excesso antes de ser enviado novamente ao ambiente.

Nos Pinguinos, uma pequena parte deste ar é utilizado para resfriar o gás refrigerante e, quando torna-se quente e húmida, é enviada para o exterior.

Cada aparelho Pinguino pode ser utilizado somen- te com a função de venti- lação.

Para maiores informações, consulte o nostro site internet:

www.delonghi.it

assa através r um gás cede esso en- a

Informações importantes

• Este aparelho foi fabricado para condicionar os ambientes domésticos e não deve ser usado para outros fins.
• É perigoso modificar ou alterar as características do aparelho.
• O aparelho deve ser Instalado segundo as normas de instalações nacionais.
• Para eventuals reparações, contactar sempre e somente os Centros de Assistência Técnica autorizados pelo Fabricante. As reparações efectuadas por pessoa não experiente podem ser perigosas.
• Este aparelho deve ser usado exclusivamente por adultos; não permitir que as crianças brinquem com o mesmo.
• Este aparelho deve ser ligado a um sistema eficaz de ligação à terra. Mandar controlar o sistema eléctrico por um electricista qualificado.
• Evitar a utilização de extensões para o cabo de alimentação eléctrica.
• Antes de cada limpeza ou manutenção, retirar sempre a ficha da tomada de corrente.
• Não puxar o cabo de alimentação eléctrica para movimentar o aparelho.
• Não instalar o aparelho em ambientes onde o ar possa conter gases, óleos, enxofre ou próximo a fontes de calor.
• Aguardar sempre pelo menos 3 minutos antes de ligar novamente o aparelho após ter sido desligado.
• Não apoiar objectos pesados ou quentes sobre o aparelho.
• Limpar os filtros antibacterianos pelo menos uma vez por semana.
• Evite utilizar aparelhos de aquecimento nas proximidades do aparelho de ar condicionado.
• Em caso de transporte, o aparelho deve ficar na posição vertical ou apoiado cuidadosamente sobre um lado.

Antes de transportar o aparelho, esvaziar o reservatório e a cuba de colecta de condensado. Após o transporte do aparelho, esperar pelo menos 1 hora antes de o ligar.

- Os materials utilizados para a embalagem são recicláveis. Recomenda-se, portanto, colocálos nos respectivos recipientes para a recolha diferenciada.

Preparações para o uso

POSICIONAMENTO DA UNIDADE INTERNA

Instalar o aparelho dentro do local onde deseja utilizá-lo. Geralmente, próximo a uma janela ou, em todo caso, próximo a uma parede perimetral. A unidade interna deve ser colocada numa posição plana. Utilizar também o travão de roda 20 de foi entregue com o aparelho. A unidade interna não deve ter obstáculos na zona de aspiração (grelha de aspiração 8 e na zona de emissão (grelha de saída 2)

Nota: a distância entre o aparelho e as paredes deve ser de pelo menos 30 cm.

POSICIONAMENTO DA BAINHA DE LIGAÇÃO

A bainha que liga a unidade externa com aquela interna pode passar:

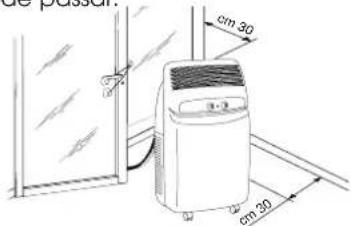

a) através de uma fissura de janela ou porta semiaberta; utilizar as ventosas 21. Le liga a unidade externa com aquela interna pode passar:

de passar. cm 30 cm 30

b) através de uma pequena fissura (5,5 cm x 2,5 cm) feita na parte interna de uma porta ou no caixilho de uma janela, utilizando a moldura para bainha 20 tre-gue com o aparelho.

UTILIZAÇÃO DAS CONEXÕES RÁPIDAS (somente mod. F400 e F300)

Como suplemento aos métodos anteriormente descritos, a bainha que liga a unidade externa com aquela interna pode passar através de um furo de 6 cm de diâmetro aproximadamente, feito numa parede que comunica com o exterior.

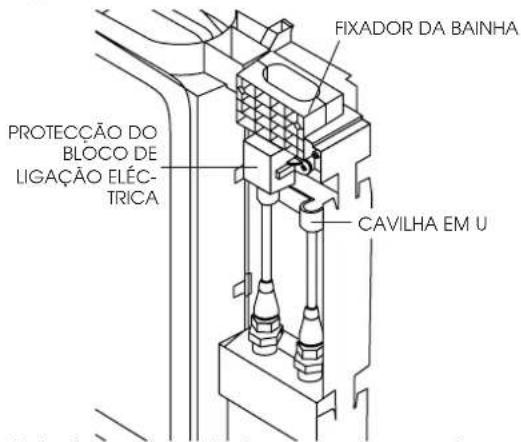

Conexões rápidas no mod. F400

Neste último caso, deverão ser desconectadas as ligações da unidade externa, da seguinte maneira:

FIXADOR DA BAINHA PROTECÇÃO DO BLOCO DE LIGAÇÃO ELEÇ- TRICA CAVILHA EM U

1) Retirar a ficha da tomada de corrente.

2) Soltar os 2 parafusos métricos e retirar a pega, então retirar a parte frontal.

3) Soltar os 2 parafusos métricos e retirar a cavilha em U.

4) Soltar os 2 parafusos métricos e retirar o fixador da bainha.

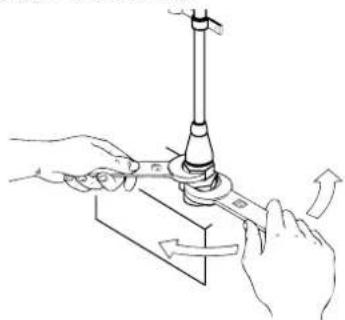

5) Com uma chave inglesa de 24, soltar a união giratória da conexão. Simultaneamente, com uma chave de 21, manter fixa a extremidade do tubo flexível. (Repetir a operação para a segunda união, utilizando uma chave de 24 e uma de 19).

6) Desconectar o tubo de condensado do porta-tubo.

7) Soltar os 2 parafusos auto-atarraxadores da protecção e desconectar o bloco de ligação eléctrica.

Evite as curvas muitos estreitas na bainha de ligação.

Preparações para o uso

Conexões rápidas no mod. F300

Neste último caso, deverão ser desconectadas as ligações do móvel interno, da seguinte maneira:

1) retirar a ficha da tomada de corrente;
2) retirar os filtros do lado;
3) retirar a portinhola posterior das costas soltando os 2 parafusos;
4) retirar as cavilhas em U em chapa que fixam os tubos do aparelho (2 cavilhas);

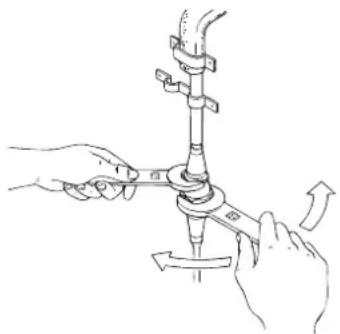

5) com uma chave inglesa de 24, soltar a união giratória da conexão. Simultaneamente, com uma chave de 21, manter fixa a extremidade do tubo flexível. (Repetir a operação para a segunda união, utilizando uma chave de 24 e uma de 19);
6) desconectar o tubo de condensado do porta-tubo;
7) desconectar o bloco de ligação eléctrica.

Evite as curvas muitos estreitas na bainha de ligação.

Ligar novamente a bainha no mod. F400 e F300

Para ligar novamente as extremidades da bainha de ligação que foram retiradas anteriormente da unidade interna, deverão ser repetidas as operações 1, 2, 3, 4, 5, 6 e 7 ao contrário, observando as seguintes precauções:

• antes de passar a bainha através do furo da parede, recomenda-se proteger as extremidades roscadas das conexões rápidas com fita isolante ou similares;
• colocar as 2 conexões frigoríficas superiores nas 2 inferiores e aparafusá-las manualmente alguns giros, controlando que estejam bem colocadas, e fixar em seguida com as chaves usadas anteriormente;
• após ter ligado as duas conexões frigoríficas, fixar as cavilhas em U;
• verificar a estanqueidade das conexões frigoríficas molhando as juntas com um pouco de água e sabão. Não se devem formar bolhas de sabão.

Atenção

Recomenda-se mandar fazer as operações de desconexão e ligações das conexões rápidas por pessoal qualificado.

Preparações para o uso

POSICIONAMENTO DA UNIDADE EXTERNA

A unidade externa pode ser colocada num terraço ou varanda. Neste caso, não é necessário utilizar as barras.

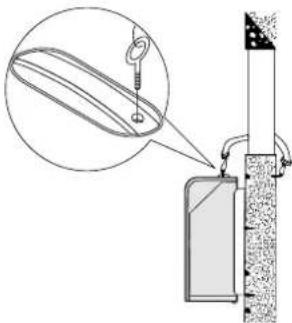

A unidade externa pode ser pendurada numa parede com as respectivas barras 12 Neste caso, seguir as instruções abaixo:

1) fixar a barra 12a parede prestando atenção para que esteja posicionada conforme indicado na figura (para a furação, utilizar o gabarito da tampa em poliestireno da embalagem);

2) aparafusar os blocos, de suporte 136 na unidade externa com os parafusos M4mm 17 entregues com o aparelho (prestar atenção para posicioná-los com o furo para o parafuso na parte superior;

3) engatar então a unidade externa nas barras para fixá-la, então colocar o parafuso Mómm

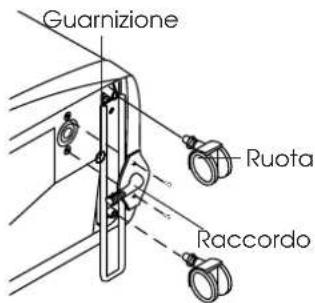

Como alternativa para instalações provisórias, é possível levantar a unidade externa conforme indicado na figura. Neste caso, serão utilizadas as correias 17 que foram entregues com o aparelho, enganchadas nos olhais 18 antes de inserir os olhais, retirar as tampas em borracha.

A unidade externa pode ser instalada sobre ou no mesmo nível da unidade interna, à condição que o desnível não supere 1,5 m.

A unidade externa não deve ter obstáculos na aspiração e nem na descarga do ar.

A distância mínima entre a parte posterior e a parede deve ser de 6 cm.

A água de condensação, que se forma durante o funcionamento na modalidade condicionamento (funcionamento de verão), é parcialmente eliminada por evaporação pela unidade externa. O restante da

água sai pelo furo da base da unidade externa. É possível utilizar a conexão de drenagem do condensado 18. para que o mesmo seja drenado utili-

zando um tubo comum de borracha (não fornecido com o aparelho). A conexão de drenagem deve ser montada na base da unidade externa (q.v. figura).

Recomenda-se proteger a unidade externa contra a chuva, neve, gotejamentos dos tectos e contra o sol.

Conexão com a rede eléctrica e como ligar o aparelho

CONEXÃO COM A REDE ELÉCTRICA E COMO LIGAR O APARELHO

1. Antes de ligar a ficha com a tomada de corrente, é necessário verificar se:

2. a tensão da rede está em conformidade com o valor indicado na placa de características da parte posterior do aparelho;

3. a tomada e a linha de alimentação eléctrica estão dimensionadas para suportar a carga pedida;
4. a tomada é do tipo apropriado para a ficha, caso contrário mandar substituir a tomada;
5. a tomada está ligada a um sistema de terra eficiente. O fabricante declina toda e qualquer responsabilidade se esta norma de prevenção contra acidentes não for respeitada.

A substituição do cabo de alimentação deve ser feita por pessoal autorizado.

1. Antes de programar a função desejada, verificar que o interruptor do relógio programador esteja na posição 1 (manual). Se desejar utilizar o relógio programador, colocar o interruptor na posição intermediária

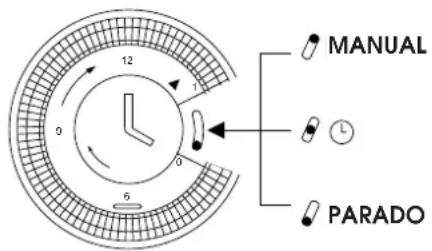

O relógio programador, como todos os relógios, deve ser acertado com a hora exacta. Supondo que são 16 horas, girar os ponteiros no sentido horário (seguir o sentido da seta) até programar o horário 16:00.

NB: Nunca girar o mostrador no sentido oposto!

O relógio programador é um relógio eléctrico e funciona somente quando a ficha está ligada com a rede eléctrica. Todas as vezes que a ficha for retirada ou que faltar corrente eléctrica, o relógio programador pára (o relógio fica atrasado) e poderá ser necessário um novo acerto da hora.

RELÓGIO PROGRAMADOR: PROGRAMAÇÃO

1) Programar os períodos de funcionamento pressionando para fora todos os dentinhos presentes no intervalo desejado (cada dentinho corresponde a 15 minutos).
2) Verificar que o relógio programador indique a hora exacta (consultar o parágrafo acertar a hora).
3) Escolher a função desejada seguindo as instruções da página sucessiva.

Exemplo:
das 7:00 às 9:00

Assim programado, o aparelho repetirá todos os dias o programa prefixado.

NB: se desejar excluir o funcionamento "com relógio programador", não é necessário variar o programa, mas basta colocar o interruptor na posição 1 (manual).

Seleção das funções

Como climatizar

Como condicionador desligado, o selector de funções 23a na posição "O". Para que funcione com a função de "climatização", seguir as instruções abaixo:

1. girar o botão do selector de funções no sentido horário:

2. colocando o símbolo cristal * grande junto do índice de referência, o aparelho funcionará em climatização com a velocidade máxima de ventilação;

3. colocando o símbolo cristal pequeno ✱ junto do índice de referência, o aparelho funcionará em climatização com a velocidade mínima de ventilação.

4. Escolher então a temperatura desejada girando o botão do termóstato ambiente.

Observação

A temperatura não é expressa em graus. Sugerimos, portanto, girar o botão do termóstato ambiente até à posição de frio máximo; quando a temperatura no ambiente oferecer a sensação de conforto desejada, pode-se girar lentamente o botão do termóstato no sentido horário até quando o termóstato intervier e interromper o funcionamento. Desta maneira, programa-se o aparelho com o grau exacto de conforto que o termóstato manterá automaticamente, possibilitando ao mesmo tempo uma notável economia energética. Ao intervir, o termóstato causa a interrupção temporária da função de climatização. O condicionador continuará a funcionar somente com a função de ventilação.

ESTE APARELHO UTILIZA UM SISTEMA EXCLUSIVO DE RECICLAGEM DO CONDENSADO PARA RETIRAR O EXCESSO DE HUMIDADE.

EM CONDIÇÕES NORMAIS, O CONDENSADO É RETIRADA AUTOMATICAMENTE. EM CONDIÇÕES DE HUMIDADE ELEVADA, PODERÁ HAVER UM EXCESSO DE CONDENSADO NA CUBA QUE SERÁ INDICADO PELO ACENDIMENTO DA LUZ-PILOTO 28. NESTE CASO, SERÁ SUFICIENTE ESVA- ZIAR A CUBA.

COMO PURIFICAR O AR

O seu ar condicionado possui um filtro electrostático especial de altíssima eficiência. De facto, FILTRETETM é capaz de capturar partículas minúsculas (até 0,3 micron, ou seja, igual a 0,3 milésimos de milímetro). O aparelho também pode ser usado com um verdadeiro purificador de ar.

Girar o selector das funções 23 no sentido antiohorário:

• colocando o símbolo grande junto do índice de referência, o aparelho funcionará em climatização com a velocidade máxima de ventilação;
• colocando o símbolo pequeno junto do índice de referência, o aparelho funcionará em climatização com a velocidade mínima de ventilação.

Predisposição das funções/luzes-pilotos

COMO CALENTAR (mod. F300)

Girar o selector das funções no sentido antiohorário até a posição ★.

Observação

A temperatura não é expressa em graus. Sugerimos, portanto, girar o botão do termóstato ambiente até à posição de frio máximo; quando a temperatura obtida no ambiente for aquela de conforto desejado, poderão girar lentamente o botão do termóstato no sentido anti-horário até quando o termóstato intervir e desligar o funcionamento. Desta maneira, programa-se o aparelho com o grau exacto de conforto que o termóstato manterá automaticamente, possibilitando ao mesmo tempo uma notável economia energética. Ao intervir, o termóstato causa a interrupção temporária da função de climatização. O condicionador continuará a funcionar somente com a função de ventilação.

DESLIGAR O APARELHO

PARA DESLIGAR COMPLETAMENTE O APA-RELHO, RECOLOCAR O SELECTOR DE FUNÇÃO NA POSIÇÃO "O" E RETIRAR A FICHA DA TOMADA.

A PARTIDA DAS FUNÇÕES PODE SOFRER LEVES ATRASOS EM RELAÇÃO À ROTAÇÃO DO SELECTOR.

LUZES-PILOTO

As luzes-piloto sinalizam o funcionamento da máquina.

* As luzes-piloto acender-se-ão 3 minutos depois que a máquina foi ligada (isto é, quando o compressor começar a funcionar). Apagar-se-ão quando a temperatura programada pelo termóstato for alcançada.

Alguns conselhos

Há algumas advertências a serem seguidas para obter o máximo rendimento do condicionador:

- fechar as portas e as janelas da divisão que se deseja climatizar. A única excepção é em caso de instalação através de um furo na parede. Neste caso, recomenda-se deixar uma pequena passagem de ar através de uma porta ou janela, para garantir a correcta troca de ar;

• Não instale a unidade externa em locais húmidos.
• Não deixe a unidade externa indevidamente exposto aos agentes atmosféricos.
• Mod. F300: Manter o aparelho a uma distância apropriada das superfícies combustíveis

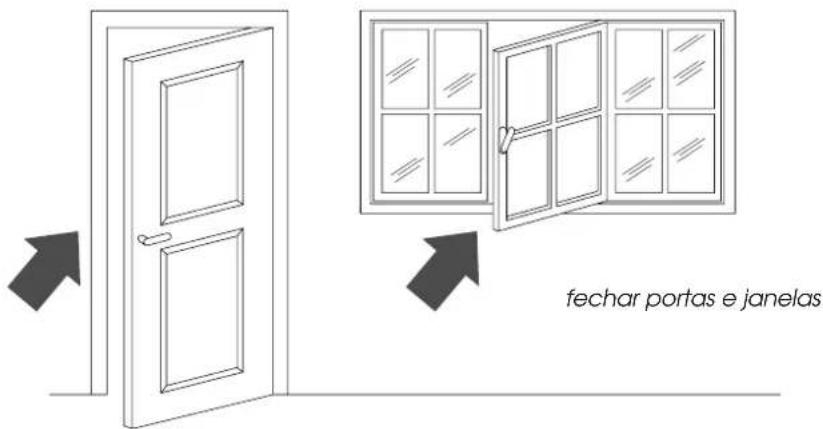

fechar portas e janelas

• proteger a divisão contra as exposições directas do sol, fechando as cortinas e/ou abaixo parcialmente as persianas de modo a ter um funcionamento extremamente econômico;
• não apoiar objectos sobre o condicionador de ar;
• não obstruir a aspiração ou saída do ar;
• certificar-se de que no ambiente não haja fontes de calor;

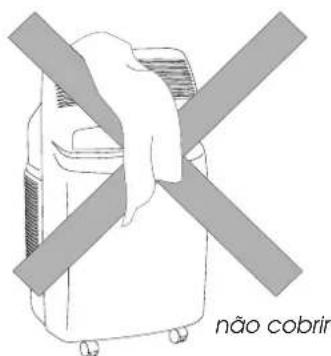

não cobrir

abaixar as persianas ou fechar as cortinas

- controlar que o condicionador de ar esteja posicionado num pavimento nivelado; colocar, se necessário, os 2 travões 22 sob as rodas anteriores.

Limpeza

Antes de limpar ou fazer a manutenção, desligar o aparelho colocando o selector em "O" e desligar sempre a ficha da tomada de corrente.

LIMPEZA DO MÓVEL EXTERNO

Sugerimos limpar o aparelho com um pano que esteja um pouco húmido e secar com um pano seco.

Por motivos de segurança, não lavar o condicionador com água.

Precauções

Nunca usar gasolina, álcool ou solventes para a limpeza. Nunca borrifar líquido inseticida ou semelhantes.

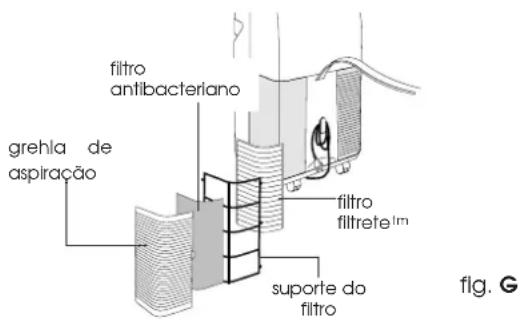

LIMPEZA DOS FILTROS DE AR

Para manter inalterada a eficiência do seu ar condicionado, aconselhamos:

1. limpar o filtro antibacteriano todas as semanas;

2. Substituir o FILTRETE ^TM no término de cada estação, antes de guardar o aparelho de ar condicionado.

Os filtros para a purificação do ar encontram-se junto às

Para limpar os filtros, é necessário:

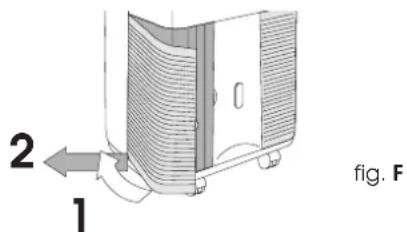

1. retirar as grelhas de aspiração, girando-as para a parte externa (ver fig. F);

2 1 fig. F

1. retirar o 1º filtro FILTRETE™ (de cor branca);
2. retirar o suporte do filtro, sede do filtro antibacteriano, desenganchando-o da grelha externa (ver fig. G).

grehla de aspiração filtro antibacteriano filtro filtrete Im suporte do filtro fig. G

Para retirar o pó depositado no filtro antibacteriano, usar um aspirador de pó. Se estiver muito sujo, lavar com água tépida e enxaguar várias vezes. A temperatura da água deve ser mantida abaixo dos 40°C.

Depois de lavado, deixar que o filtro se seque antes de o recolocar.

Não limpar o filtro filtrete, pois poderia diminuir a sua capacidade de filtragem.-

CONTROLES DE INÍCIO DE ESTAÇÃO

Verificar que o cabo de alimentação e a tomada estejam perfeitamente íntegros e certificarse de que a ligação à terra seja eficiente.

OPERAÇÕES DE FINAL DE ESTAÇÃO

Retirar a cuba de recolher o condensado que se encontra na parte posterior do condicionador de ar e esvaziá-la.

Retirar a tampa do tubo de drenagem para esvaziar a água restante.

Então, após ter recolocado a tampa, posicionar novamente a cuba de recolher o condensado. Limpar os filtros antibacterianos e deixar secar bem antes de recolocá-los.

Cobrir o aparelho com um saquinho de plástico para evitar que se empoeire.

Se algo não funcionar

O condicionador não funciona	• falta corrente• a ficha não está inserida• o selector de função está na posição “o”• a alavanca do timer está na posição STOP• o linguete do relógio programador está na posição ⏻ e está programado para não funcionar naquele momento	• aguardar• inserir a ficha• deslocar o selector na posição desejada• pôr a alavanca do timer na posição manual• programar o relógio da maneira desejada (pag. 83)
O condicionador funciona somente por pouco tempo	• Intervenção do termostato• presença de obstáculos na aspiração da unidade externa• o ventilador está bloqueado	• abaixar o termóstato• eliminar os obstáculos• chamar o Centro de Assistência
A luz-piloto de cuba cheia está acesa	• a água de condensação não é descarregada para o exterior	• decarregar a água utilizando o pequeno tubo de descarga
O condicionador funciona, mas não refresca a divisão	• janelas abertas• na divisão está a funcionar alguma fonte de calor (queimador, lâmpada, etc.) ou há muitas pessoas• termóstato regulado muito alto• filtro de ar entupidos• o climatizador tem uma potencialidade inadequada para as condições ou dimensões do ambiente	• fechar a janela• eliminar a fonte de calor• abaixar o termóstato• limpar/substituir os filtros
O condicionador não aquece suficientemente (mod. F300)	• filtros de ar obstruídos• temperatura programada de modo incorrecto• as grelhas de ingresso estão obstruídas• o local é muito grande	• limpar os filtros ou substituí-los• programar novamente a temperatura• eliminar o obstáculo

CONDIÇÕES ACONSELHADAS DE FUNCIONAMENTO

Temperatura na divisão ..... 21 ÷ 32°C

Temperatura externa .....21 ÷ 43°C

CARACTERÍSTICAS TÉCNICAS

Tensão de alimentação ver a plaqueta das características

Potência máx. absorvida ao condicionar "

Potência máx. absorvida até o aquecimento (mod. F300) "

Potência frigorífica* "

Dimensões da unidade interna

• largura 452 mm
• altura 800 mm
  • profundidade 415 mm
• peso 35 kg

Dimensões da unidade externa (mod. F400):

• largura 570 mm
• altura 475 mm
  • profundidade 260 mm
• peso 18 kg

Dimensões da unidade externa (mod. F250/300):

• largura 465 mm
• altura 480 mm
  • profundidade 240 mm
• peso 12 kg
  * Condições padrões:

Temperatura interna 27°C

47% de humidade relativa

Temperatura esterna 35°C

41% de humidade relativa

Este aparelho contém substâncias que, se liberadas na atmosfera, danificam a camada de ozónio; por isso, recomenda-se não perfurar o circuito frigorífico da máquina. No término da sua vida útil, entregar o condicionador de ar aos respectivos centros de recolha.

Προειδοποιήσεις
