BEDIENUNGSANLEITUNG PAC F400 DELONGHI

Wir danken Ihnen, daß Sie sich für ein Produkt von De'Longhi entschieden haben, dem weltweiten Marktführer bei der Herstellung von tragbaren Klimageräten. Jahre der Erfahrung in der gesamten Welt ermöglichen uns, die Qualität von Pinguino und SuperPinguino konstant zu verbessern. Wir sind sicher, daß Sie mit Ihrem Kauf zufrieden sein werden und das frische Wohlbefinden, das Pinguino und SuperPinguino verbreiten, über eine lange Zeit genießen werden. Wir bitten Sie, sich etwas Zeit zu nehmen, um diese Gebrauchsanweisung durchzulesen und Sie danach sorgfältig aufzubewahren. Auf diese Weise haben Sie die Gewißheit, mit Pinguino die größte Leistungsfähigkeit und Sicherheit zu erzielen.

27 Pagina 3

eachte Client,

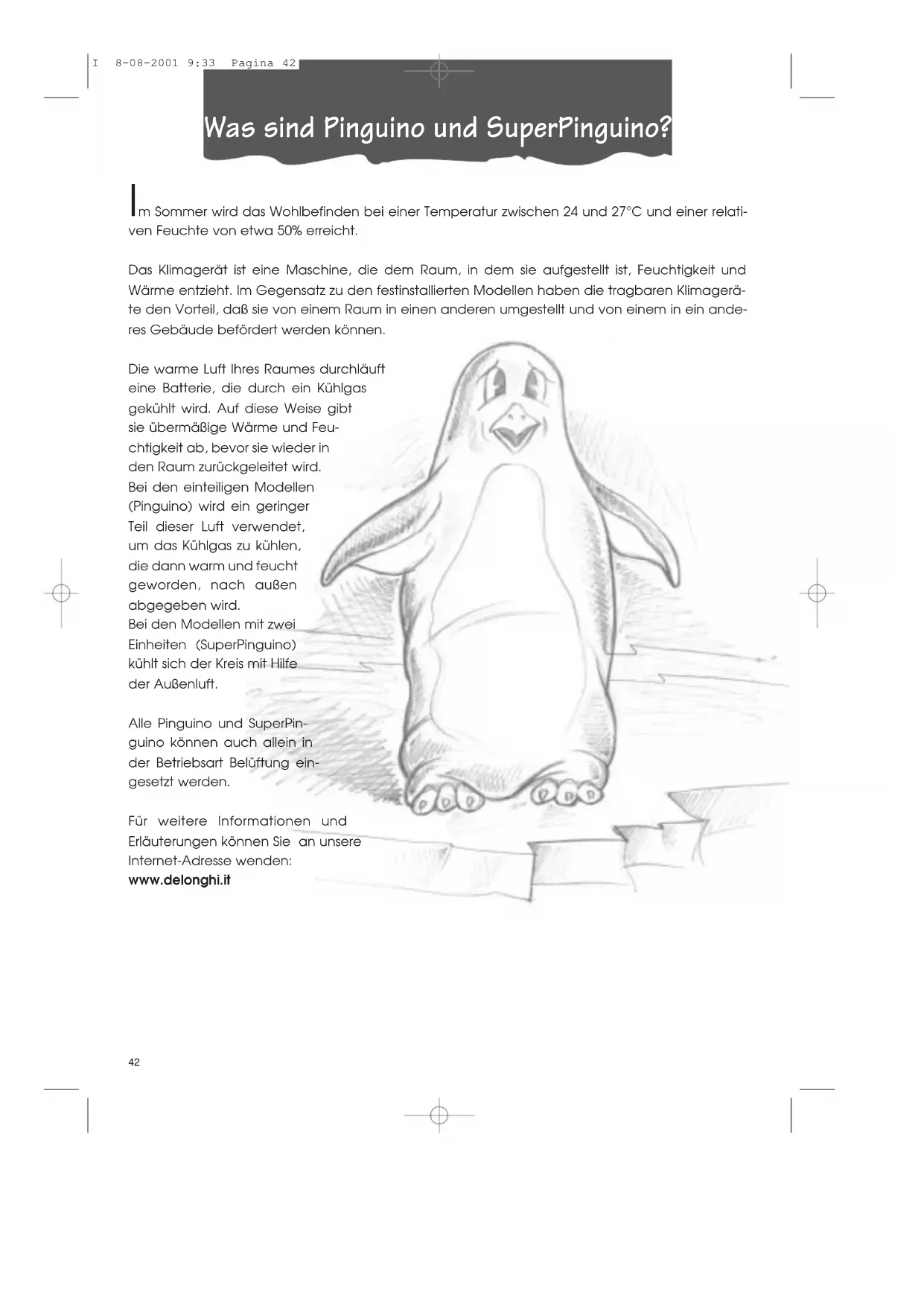

Was sind Pinguino und SuperPinguino?

Im Sommer wird das Wohlbefinden bei einer Temperatur zwischen 24 und 27°C und einer relativen Feuchte von etwa 50% erreicht.

Das Klimagerät ist eine Maschine, die dem Raum, in dem sie aufgestellt ist, Feuchtigkeit und Wärme entzieht. Im Gegensatz zu den festinstallierten Modellen haben die tragbaren Klimageräte den Vorteil, daß sie von einem Raum in einen anderen umgestellt und von einem in ein anderes Gebäude befördert werden können.

Die warme Luft Ihres Raumes durchläuft eine Batterie, die durch ein Kühlgas gekühlt wird. Auf diese Weise gibt sie übermäßige Wärme und Feuchtigkeit ab, bevor sie wieder in den Raum zurückgeleitet wird. Bei den einteiligen Modellen (Pinguino) wird ein geringer Teil dieser Luft verwendet, um das Kühlgas zu kühlen, die dann warm und feucht geworden, nach außen abgegeben wird. Bei den Modellen mit zwei Einheiten (SuperPinguino) kühlt sich der Kreis mit Hilfe der Außenluft.

Alle Pinguino und SuperPinguino können auch allein in der Betriebsart Belüftung eingesetzt werden.

Für weitere Informationen und Erläuterungen können Sie an unsere Internet-Adresse wenden: www.delonghi.it

s durchläuft Kühlgas se gibt Feu- r in d. n und n unsere

Sicherheitshinweise

• Dieses Gerät wurde ausschließlich als Haushalt-sgerät zum Kühlen von Wohnräumen entwickelt und darf nicht zweckentfremdet werden.
• Eingriffe oder Änderungen, die die Betriebseigenschaften des Gerätes verändern, stellen eine Gefahrenquelle dar.
• Das Gerät muß gemäß den inländischen Vorschriften für den Anlagenbau installiert werden.
• Eventuelle Reparaturen am Gerät dürfen ausschließlich durch vom Händler autorisierte Kundendienststellen ausgeführt werden. Reparaturen, die von Nichtfachleuten vorgenommen werden, können gefährlich sein.
• Dieses Gerät darf ausschließlich von Erwachsenen bedient werden. Verhindern Sie, daß Kinder damit spielen.
• Das Gerät darf nur an eine einwandfrei geerdete Steckdose angeschlossen werden. Lassen Sie im Zweifelsfall Ihre Hausstromversorgungsanlage von einem Elektriker überprüfen.
• Vermeiden Sie möglichst die Verwendung von Verlängerungskabeln.
• Vor Beginn jeder Reinigungs- oder Wartungsarbeit stets den Netzstecker aus der Steck-dose ziehen.
• Ziehen Sie zum Verstellen des Gerätes nicht dirket am Netzkabel.
• Das Gerät nicht in der Nähe von Wärmequellen aufstellen oder in Räumen, wo die Luft Gas, Schwefel oder Öl enthalten könnte.
• Warten Sie nach dem Abschalten des Gerätes stets mindestens 3 Minuten ab, bevor Sie es erneut einschalten.
• Stellen Sie keine schweren oder heißer Gegenstände auf das Gerät.
• Reinigen Sie die antibakteriellen Filter mindestens einmal pro Woche.
• Verwenden Sie keine Heizungen in der Nähe des Klimagerätes.
• Transportieren Sie das Gerät nur in vertikaler Stellung bzw. auf eine Seite gelegt. Entleeren Sie vor dem Transport den Kondenswasserbehälter und die Auffangschale. Vor der erneuten Inbetriebsetzung nach dem Transport, warten Sie mindestens 1 Stunde ab.
• Das Verpackungsmaterial kann recycelt werden. Entsorgen Sie es daher in den entsprechenden Behältern für getrennte Abfallsammlung.

Vorbereitung für den Betrieb

AUFSTELLUNG DES KLIMAGERÄTES

Das Gerät in dem zu kühlenden Raum aufstellen. Das Gerät sollte möglichst unter einem Fenster bzw. an einer Außenwand aufgestellt werden. Darauf achten, daß das Klimagerät auf einem völlig ebenen Boden positioniert wird, bedienen Sie sich im Bedarfsfall der mitgelieferten Rollensicherungen 20 achten Sie insbesondere darauf, daß der Lufteingang (Ansauggitter und der Luftausgang (Ausströmgitter frei von Hindernissen sind.

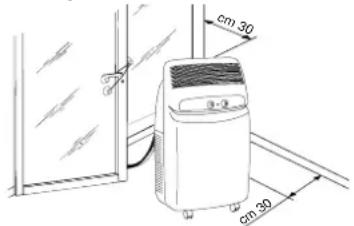

Hinweis: Das Gerät muß in einer Entfernung von mindestens 30 cm zu den Wänden aufgestellt werden.

VERLEGEN DER UMMANTELTEN ANSCHLUBLEITUNG

Die ummantelte Anschlußleitung die das Kühlaggregat mit dem Klimagerät verbindet, kann folgendermaßen verlegt werden:

a) Durch einen Fensterschlitz bzw. eine angelehnte Türe. Verwenden Sie die Saugköpfe 21, um ein vollständiges Öffnen zu verhindern.

cm 30 3 - 2 cm 30

b) Durch eine kleine, am unteren Teil der Türe bzw. am Fensterrahmen herausgearbeitete Öffnung (5.5 cm x 2.5 cm) und die Montage der mitgelieferten Anschlußleitungsführung 20

VERWENDUNG DER SCHNELLANSCHLÜSSE (nur bei den Modellen F400 und F300)

Außer den vorstehend beschriebenen Aufstellungsarten, kann die ummantelte Anschlußleitung, die das Kühlaggregat mit dem Klimagerät verbindet, auch in einer Maueröffnung mit einem Durchmesser von 6 cm verlegt werden.

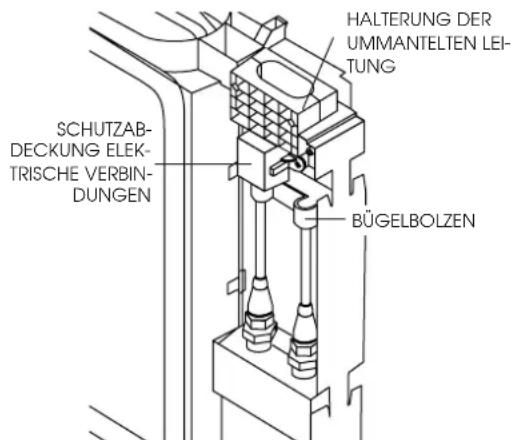

Schnellanschlüsse beim Modell F400

In diesem Fall müssen die Anschlüsse des Kühlaggregates wie folgt abgetrennt werden:

SCHUTZAB-DECKUNG ELEK-TRISCHE VERBIN-DUNGEN HALTERUNG DER UMMANTELTEN LEITUNG BÜGELBOLZEN

1) Ziehen Sie den Netzstecker aus der Steckdose.
2) Entfernen Sie den Handgriff durch Lösen der beiden Feinstellschrauben und ziehen Sie dann die Frontplatte heraus.
3) Entfernen Sie den Bügelbolzen durch Lösen der beiden Feinstellschrauben.

4) Entfernen Sie die Halterung der ummantelten Leitung durch Lösen der beiden Feinstellschrauben.

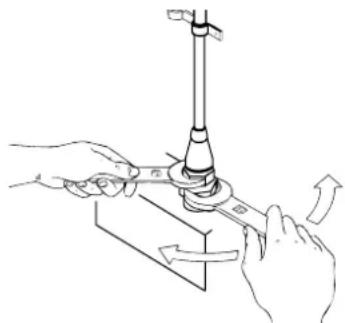

5) Mit Hilfe eines 24iger Schraubenschlüssels lösen Sie den drehbaren Schraubstutzen des Anschlußstücks und halten gleichzeitig das Schlauchende mit einem 21iger Schraubenschlüssel fest. (Wiederholen Sie den Arbeitsgang für den zweiten Schraubstutzen und verwenden Sie hierzu einen 24iger und einen 19er Schraubenschlüssel).
6) Ziehen Sie den Kondenswasserabflußschlauch von der Schlauchhalterung.
7) Lösen Sie die beiden Gewindeschrauben von der Schutzabdeckung und lösen Sie die elektrischen Verbindungen.

Vermeiden Sie zu starke Krümmungen der ummantelten Anschlußleitung.

Vorbereitung für den Betrieb

Schnellanschlüsse beim Modell F300

In diesem Fall müssen die Anschlüsse am Klimagerät wie folgt abgetrennt werden:

1) Ziehen Sie den Netzstecker aus der Steck-dose
2) Entfernen Sie die seitlich angebrachten Filter.
3) Entfernen Sie durch Lösen der beiden Schrauben die untere Abdeckung auf der Rückseite.
4) Entfernen Sie die Bügelbolzen aus Blech, mit denen die Schläuche des Gerätes befestigt sind (2 Stk.)

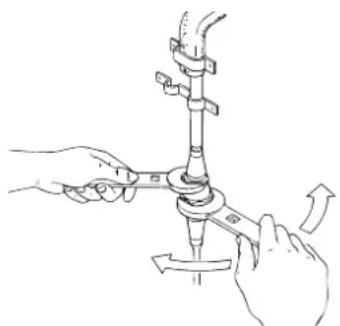

5) Mit Hilfe eines 24iger Schraubenschlüssels lösen Sie den drehbaren Schraubstutzen des Anschlußstückes und halten gleichzeitig das Schlauchende mit einem 21iger Schraubenschlüssel fest. (Wiederholen Sie den Arbeitsgang für den zweiten Schraubstutzen und verwenden Sie hierzu einen 24iger und einen 19er Schraubenschlüssel).
6) Ziehen Sie den Kondenswasserabflußschlauch von der Schlauchhalterung.
7) Lösen Sie die beiden Gewindeschrauben von der Schutzabdeckung und lösen Sie die elektrischen Verbindungen.

Wiedermontage der ummantelten Anschlußleitung bei den Modellen F400 und F300

Zur Wiedermontage der ummantelten, vorab vom Klimagerät abgetrennten Anschlußleitung, gehen Sie gemäß der Punkte 1,2,3,4,5,6 und 7 in umgekehrter Reihenfolge vor und berücksichtigen nachstehende Vorsichtsmaßnahmen:

• Bevor Sie die Anschlußleitung durch die Maueröffnung führen, umwickeln Sie die Schnellanschlüsse mit Isolierband oder ähnlichem.
• Verschrauben Sie die beiden oberen und die beiden unteren Kühlmittelleitungen von Hand, kontrollieren Sie, daß diese richtig gegriffen haben und ziehen Sie diese dann mit Hilfe der vorab verwendeten Schraubenschlüssel fest.
• Nachdem Sie die beiden Kühlmittelleitungen verschraubt haben, befestigen Sie die Bügelbolzen.
• Prüfen Sie die Dichtheit der Kühlmittelleitungen mit Seifenwasser an den Verbindungen. Es dürfen keine Seifenblasen entstehen.

Achtung

Die Abmontage und Wiedermontage der Schnellanschlüsse sollte möglichst von Fachpersonal vorgenommen werden.

Vermeiden Sie zu starke Krümmungen der ummantelten Anschlußleitung.

Vorbereitung für den Betrieb

AUFSTELLEN DES KÜHLAGGREGATES

Das Kühlaggregat kann auf einer Terrasse bzw. einem Balkon aufgestellt werden. In diesem Fall werden keine Befestigungsbügel benötigt.

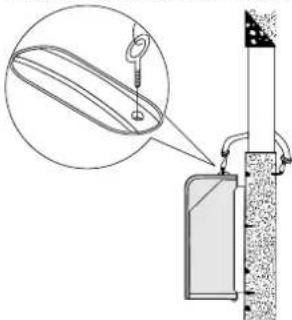

Das Kühlaggregat kann mit Hilfe der Befestigungsbügel einer Außenmauer aufgehängt werden. In diesem Fall verfahren Sie wie folgt:

1) Befestigen Sie den Bügel 12 an der Mauer und achten Sie darauf, daß er so, wie auf der Abbildung gezeigt, positioniert wird (für die Boh-

rung bedienen Sie sich der Schablone, die Sie aus dem Polystyroldeckel der Verpackung ausgeschnitten haben);

den

2) Schrauben Sie die Halterungen 13 mit mitgelieferten Schrauben M 4 mm 17m Kühlaggregat fest (bed sie mit dem Loch für die Schraube an der Oberseite zu positionieren);

3) Hängen Sie jetzt das Kühlaggregat in die Bügel und befestigen Sie es danach mit der Schraube M 6 mm.17

Alternativ hierzu kann das Kühlaggregat auch zur zeitweiligen Aufstellung aufgehängt werden, wie auf der nachstehenden Abbildung gezeigt. Verwenden Sie in diesem Fall die mitgelieferten Gurte 14 die in die Ösen 15 eingehakt werden. Entfernen Sie vor dem Anbringen der Ösen die Gummistöpsel.

Das Kühlaggregat kann höher oder auf gleicher Ebene mit dem Klimagerät aufgestellt werden. Der Höhenunterschied darf 1,5 m jedoch nicht überschreiten.

Die Lufteingangs- und Luftausgangsgitter des Kühlaggregates müssen frei bleiben.

Zwischen dem Kühlaggregat und der Mauer muß ein Mindestabstand von 6 cm eingehalten werden.

Das Kondenswasser, das sich während dem Klimatisierungsbetrieb (Sommerbetrieb) bildet, wird durch Verdampfung zum Teil durch die externe Einheit entsorgt. Das restliche

Kondenswasser tritt aus der Bodenöffnung der externen Einheit aus. Es ist möglich, den Kondenswasserablaufanschluß 18 zu verwenden, um das Kondenswasser

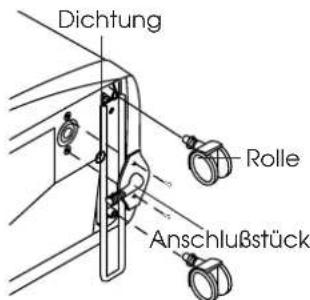

Dichtung Rolle Anschlußstück

mit einem handelsüblichen Schlauch (wird nicht mitgeliefert) abzulassen. Der Ablaufanschluß wird am Boden der externen Einheit angebracht (siehe Abbildung).

Das Kühlaggregat sollte möglichst vor Regen Schnee, vom Dach herunter tropfendem Wasser und vor Sonne geschützt werden.

Inbetriebnahme und Wahl der Betriebsarten

ELEKTRISCHER ANSCHLUß UND INBETRIEBNAHME DES GERÄTES

1. Bevor Sie das Gerät an der Steckdose anschließen prüfen Sie, ob:

2. die Netzspannung mit der auf dem Typen-/Leistungsschild auf der Geräterückseite angegebenen übereinstimmt;

3. die Steckdose und die elektrische Versorgungsleistung für die erforderliche Belastung ausgelegt sind;
4. die Steckose für den Stecker geeignet ist, andernfalls die Steckdose auswechseln;
5. die Steckdose ordnungsgemäß geerdet ist. Der Hersteller übernimmt keine Haftung, wenn diese Unfallschutzvorschrift nicht eingehalten werden sollte.

Das Auswechseln des Netzanschlußkabels darf nur durch Fachpersonal vorgenommen werden.

1. Bevor Sie die gewünschte Betriebsart einstellen prüfen Sie, ob der Schalter auf der Zeitschaltuhr 7 auf Position 1 steht (manuell).

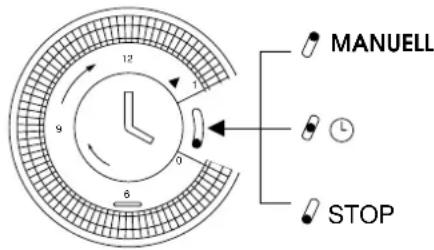

Möchten Sie die Zeitschaltuhr verwenden, stellen Sie den Schalter auf die mittlere Stellung ①.

ZEITSCHALTUHR: EINSTELLEN DER UHRZEIT

Die Programmiervorrichtung/Zeitschaltuhr muß wie alle Uhren auf die genaue Uhrzeit eingestellt werden. Nehmen wir an es sei 16 Uhr: Drehen Sie die Zeiger im Uhrzeigersinn (folgen Sie der Richtung des Pfeils) bis Sie bei 16 Uhr angekommen sind.

Hinweis: Drehen Sie das Ziffernblatt nie in die entgegengesetzte Richtung.

Die Zeitschaltuhr ist eine elektrische Uhr, die nur so lange funktioniert, wie der Stecker an der Steckdose angeschlossen ist. Wird der Stecker gezogen oder bei Stromausfall bleibt die Zeitschaltuhr stehen (die Uhr "geht nach") und die Uhrzeit muß gegebenenfalls neu eingestellt werden.

ZEITSCHALTUHR: PROGRAMMIERUNG

1) Sie stellen die Einschaltzeiten ein, indem Sie alle Lamellen nach außen drücken, die sich im gewünschten Zeitraum befinden (eine Lamelle entspricht 15 Minuten).
3) Prüfen Sie, ob die Zeitschaltuhr auf die genaue Zeit eingestellt ist (siehe Einstellen der Uhrzeit).
4) Wählen Sie gemäß den Anleitungen auf der Folgeseite die gewünschte Betriebsart.

Einschaltzeit 12 Be von 7 bis

Beispiel:
von 7 bis 9 Uhr.

Das Gerät wird diese vorprogrammierte Betriebsart Tag für Tag wiederholen.

Hinweis: Wenn Sie den Betrieb "mit Zeitschaltuhr" ausschließen möchten, müssen Sie kein anderes Programm eingeben: bringen Sie einfach den Schalter auf Position 1 (manuell).

Wahl der Betriebsarten

KÜHLEN

Ist das Klimagerät ausgeschaltet, befindet sich der Funktionswahlschalter 23.1.1.1 Position "O". Um zu kühlen verfahren Sie wie folgt:

1. Drehen Sie den Funktionswahlschalter im Uhrzeigersinn:

2. Wenn Sie das große Eiskristallsymbol auf das Bezugszeichen positionieren, arbeitet das Gerät im Kühlbetrieb mit höchster Gebläsegeschwindigkeit.

3. Positionieren Sie das kleine Eiskristallsymbol ✗ auf das Bezugszeichen, arbeitet das Gerät im Kühlbetrieb mit niedrigster Gebläsegeschwindigkeit.
4. Wählen Sie jetzt die gewünschte Temperatur, indem Sie den Raumthermostatschalter drehen.

Nota

Die Temperatur ist nicht in Graden angegeben. Wir empfehlen Ihnen daher, den Raumthermostatschalter auf die kälteste Temperatur einzustellen: Hat die Temperatur den gewünschten Behaglichkeitsgrad erreicht, drehen Sie den Thermostatschalter langsam im Uhrzeigersinn, bis der Thermostat einsetzt und den Betrieb unterbricht. Auf diese Weise haben Sie das Gerät auf den richtigen Behaglichkeitsgrad programmiert, der vom Thermostat automatisch beibehalten wird, wodurch Sie gleichzeitig eine beachtliche Energieeinsparung erzielen. Sobald das Klimagerät die gewünschte Temperatur erreicht hat, arbeitet es nur im Belüftungsbetrieb weiter.

IN DIESEM GERÄT BEFINDET SICH EIN EXKLUSIVES KONDENSWASSERRÜCKLAUFSYSTEM ZUR ENTSORGUNG DER ÜBERSCHÜSSIGEN FEUCHTIGKEIT.

UNTER NORMALEN BEDINGUNGEN WIRD DAS KONDENSWASSER AUTOMATISCH ENTSORGT. BEI HOHEN FEUCHTIGKEITSBEDINGUNGEN KANN ES ZU EINEM ÜBERSCHUß AN KONDENSWASSER IM BEHÄLTER KOMMEN. DIES WIRD DURCH DAS EINSCHALTEN DER KONTROLLAMPE ☎ 20NGEZEIGT: IN DIESEM FALL MÜB NUR DER BEHÄLTER ENTLEERT UND DARAUF GEACHTET WERDEN,

LUFTREINIGUNG

Ihr Klimagerät ist mit einem speziellen elektrostatischen, hochwirksamen Filter ausgestattet. FILTRETE™ ist in der Lage, kleinste Partikel aufzufangen (bis zu 0,3 Mikron, das entspricht 0,3 Tausendsteln eines Millimeters).

Daher kann das Gerät auch als wirklicher Luftreiniger eingesetzt werden. Drehen Sie den Betriebswahlschalter 23 im Uhrzeigersinn.

• Wird das große symbol 🔺punkt gedreht, arbeitet das Gerät be maximaler Ventilationsgeschwindigkeit im Luftreinigungsbetrieb.
• Wird das kleine symbol auf den Bezugspunkt gedreht, arbeitet das Gerät bei niedrigster Ventilationsgeschwindigkeit im Luftreinigungsbetrieb.

Betriebsarten/Kontrollampen

HEIZEN (nur Mod. F300)

Drehen Sie den Betriebswahlschalter entgegen dem Uhrzeigersinn bis zum Symbol.

Hinweis

Die Temperatur ist nicht in Graden angegeben. Wir empfehlen Ihnen daher, den Raumthermostatschalter auf die kälteste Temperatur einzustellen: Hat die Temperatur im Raum den gewünschten Behaglichkeitsgrad erreicht, drehen Sie den Thermostatschalter langsam entgegen dem Uhrzeigersinn, bis der Thermostat einsetzt und den Betrieb unterbricht. Auf diese Weise haben Sie das Gerät auf den richtigen Behaglichkeitsgrad programmiert, der vom Thermostat automatisch beibehalten wird, wodurch Sie gleichzeitig eine beachtliche Energieeinsparung erzielen. Sobald das Klimagerät die gewünschte Temperatur erreicht hat, arbeitet es nur im Belüftungsbetrieb weiter.

AUSSCHALTUNG DES GERÄTES

UM DAS GERÄT GÄNZLICH ABZUSCHALTEN, BRINGEN SIE DEN FUNKTIONSWAHLSCHALTER IN POSITION "O" UND ZIEHEN DEN NETZSTECKER.

DER START DER BETRIEBSARTEN KANN SICH NACH DEM DREHEN DES WAHLSCHALTERS GERINGFÜGIG VERZÖGERN.

KONTROLLAMPEN

Die Kontrollampen zeigen den Betrieb des Gerätes an.

FUNKTION	LED ✦ 24	LED ≈ 25	LED ✦ 26 (F300)
AUS	-	-	-
KÜHLUNG	an* an		-
LUFTREINIGEN	- an		-
HEIZUNG	- an		an

* Die Kontrollampen schalten 3 Minuten nach dem Einschalten des Gerätes ein (d.h., wenn der Kompressor zu arbeiten beginnt). Sie schalten ab, wenn die mit dem Thermostat eingegebene Temperatur erreicht wurde.

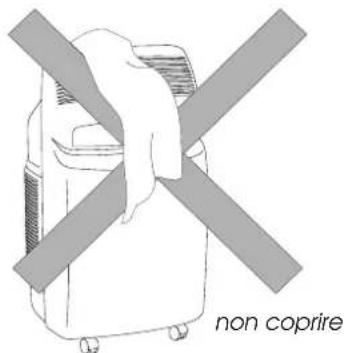

Hinweise

Um die optimale Leistung Ihres Klimagerätes zu erzielen, hier einige Hinweise:

- Schließen Sie die Fenster und Türen des zu kühlenden Raumes. Nur im Falle, daß die Installation durch eine Wandöffnung erfolgt ist, eine Türe oder ein Fenster leicht geöffnet halten, um den richtigen Luftaustausch zu gewährleisten.

• Das Gerät nicht in feuchten Räumen aufstellen.
• Das Gerät nicht Witterungseinflüssen (Regen, Sonne, Frost usw.) aussetzen.
• Mod. F300: das Gerät in einem angemessenen Abstand zu entflammbaren Flächen aufstellen.

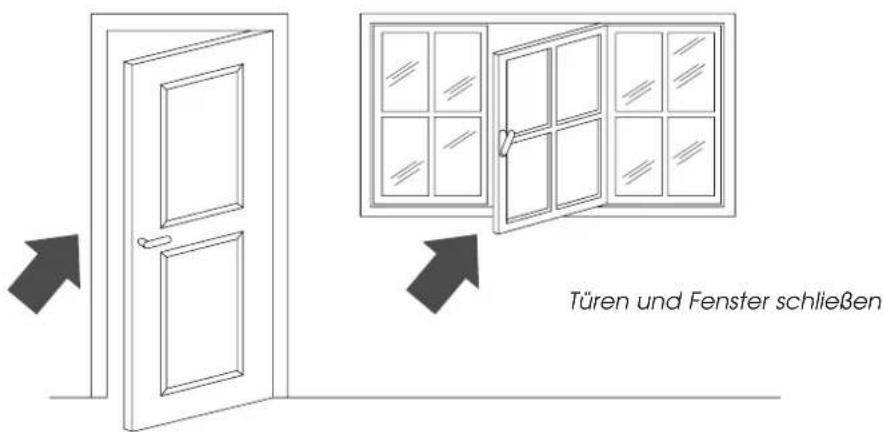

Türen und Fenster schließen

• Damit Ihr Gerät energiesparend arbeitet, den Raum vor direkter Sonnenbestrahlung schützen, indem Sie die Vorhänge zuziehen und/oder die Rolläden teilweise herablassen.
• Legen Sie keine Gegenstände auf das Klimagerät.
• Lassen Sie den Lufteingang und den Luftausgang am Gerät frei.
• Vergewissern Sie sich, daß sich keine Wärmequellen im Raum befinden.

Fensterläden schließen oder Gardinen bzw. Vorhänge zuziehen

- Kontrollieren Sie, daß das Klimagerät eben steht. Befestigen Sie hierzu gegebenenfalls die beiden Rollenfeststeller unter den vorderen Rollen.

Reinigung

Bevor Sie mit Reinigungs- bzw. Wartungsarbeiten beginnen, schalten Sie das Gerät aus: Stellen Sie den Wahlschalter auf Position "O" und ziehen Sie dann stets den Netzstecker aus der Steckdose.

REINIGUNG DES GERÄTEGEHÄUSES

Wir empfehlen Ihnen, das Gerät mit einem angefeuchteten Tuch zu reinigen und danach mit einem trockenen Tuch abzuwischen. Das Klimagerät aus Sicherheitsgründen nicht mit Wasser reinigen.

Vorsicht

Verwenden Sie zur Reinigung nie Benzin, Alkohol oder Lösemittel. Sprühen Sie keine Insektizide oder ähnliches auf das Gerät.

REINIGUNG DER LUFTFILTER

Um die Leistungsfähigkeit Ihres Klimagerätes nicht zu beeinträchtigen empfehlen wir:

1. den antibakteriellen Filter einmal wöchentlich zu reinigen

2. Den Filter FILTRETE™ bei Saisonende und vor dem Wegstellen des Klimagerätes auszuwechseln.

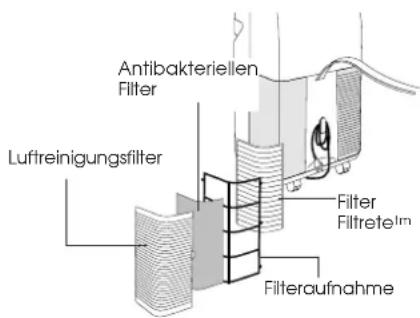

Die Luftreinigungsfilter befinden sich hinter den beiden Luftansauggittern, die ihrerseits als Filteraufnahme dienen.

Zur Reinigung der Filter verfahren Sie wie folgt:

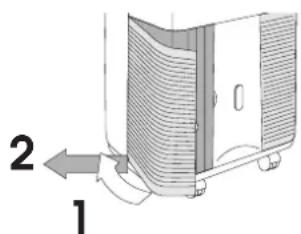

2 1

Abb. F

1. Entfernen Sie die Luftansauggitter, indem Sie diese nach außen drehen (siehe Abb. F)
2. Entfernen Sie den 1. Filter FILTRETE ^TM (weiß)

Antibakteriellen Filter Luftreinigungssfilter Filter FiltreteIm Filteraufnahme

fig. G

1. Entfernen Sie die Filteraufnahme des antibakteriellen Filters, indem Sie ihn aus dem Außengitter aushaken (siehe Abb. 2).

Um den abgelagerten Staub vom antibakteriellen Filter zu entfernen, verwenden Sie einen Staubsauger. Ist er stark verschmutzt, waschen Sie ihn in warmem Wasser und spülen ihn danach mehrmals. Die Wassertemperatur sollte unter 40° liegen.

Den gereinigten Filter vollkommen trocknen lassen, bevor Sie ihn erneut einsetzen.

Waschen Sie den Filter Filtretetm nicht, da dies dessen Filterleistung herabsetzen könnte.

KONTROLLEN VOR DER WIEDERINBETRIEB-NAHME

Prüfen Sie, ob das Netzkabel und der Netzstecker in einwandfreiem Zustand sind. Beachten Sie, daß die Aufstellungsvorschriften eingehalten werden.

AUFBEWAHREN DES GERÄTES

Lassen Sie das Wasser aus der Sammelschale ab, indem Sie den Stüpsel des Abflußschlauchs entfernen. Ziehen Sie die Kondenswasserschale heraus, die sich auf der Geräterückseite befindet und entleeren Sie diese. Setzen Sie sie danch wieder ordnungsgemäß ein. Reinigen Sie die Antibakterienfilter und lassen Sie diese vollkommen trocknen, bevor Sie sie erneut einsetzen.

Decken Sie das Gerät mit einem Plastikschutz ab, um es vor Staub zu schützen.

Im Falle eventueller Betriebsstörungen

STÖRUNG URSACHEN ABHILFEN

Das Klimagerät funktioniert nicht	Die Stromzufuhr ist unterbrochenDer Stecker ist nicht angeschlossenDer Funktionsschalter ist auf Position "O"Der Zeiger der Zeitschaltuhr steht auf STOPDer Zeiger der Zeitschaltuhr steht auf und die Zeitschaltuhr ist nicht richtig programmiert	AbwartenDen Stecker einsteckenDen Wahlschalter auf die gewünschte Position stellenBringen Sie den Zeiger der Zeitschaltuhr in die manuelle Stellungziehe Seite 47, Programmierung der Zeitschaltuhr.
Das Klimagerät funktioniert nur über einen kurzen Zeitraum	Der Thermostat hat eingesetztHindernisse am Ansauggitter des KühlaggregatesDas Gebläse ist blockiert	Thermostat zurückdrehenVorhandene Hindernisse entfernenDen Kundendienst benachrichtigen
Die Kontrollampe "full" ist eingeschaltet	Das Kondenswasser wird nicht nach außen abgeleitet	Das Wasser durch den Abflußschlauch ablassen
Das Klimagerät funktioniert, kühlt den Raum aber nicht	Fenster offenIm Raum befindet sich eine Wärmequelle (Heizkörper, Lampe usw.) oder es halten sich zu viele Personen aufTemperatur falsch eingegebenLufffilter verstopftRaumabmessungen bzw. -bedingungen entsprechen nicht der Geräteleistung	Fenster schließenWärmequelle beseitigenTemperatur neu eingebenFilter reinigen/auswechseln
Das Klimagerät heizt unzureichend (Mod. F300)	Luftfilter verstopftTemperatur falsch eingegebenDie Einlaßgitter sind abgedecktDer Raum ist zu groß	Filter reinigen/auswechselnTemperatur neu eingebenHindernis entfernen

Technische Eigenschaften

OPTIMALE BETRIEBSBEDINGUNGEN (KÜHLUNG)

Raumtemperatur 21 ÷ 32°C

Außentemperatur

21

TECHNISCHE EIGENSCHAFTEN

Anschlußspannung siehe Typenschild

Max. Leistungsaufnahme bei Kühlung "

÷ Kühlleistung* 43°C

Ventilatorgeschwindigkeitsstufen 2

Max. Luftumwälzung 460 m ^3 /h

Abmessungen:

• Breite 452 mm
• Höhe 800 mm
• Tiefe 415 mm
  • Gewicht 35 kg

Abmessungen des Kühlaggregates (Mod. F400):

• Breite 570 mm
• Höhe 475 mm
  • Tiefe 260 mm
  • Gewicht 18 kg

Abmessungen des Kühlaggregates (Mod. F250/300):

• Breite 465 mm
• Höhe 480 mm
  • Tiefe 240 mm
  • Gewicht 12 kg

* Standard-Betriebsbedingungen Raumtemperatur 27°C

47% relative Luftfeuchte

Außentemperatur 35°C

41% relative Luftfeuchte

Dieses Gerät enthält Substanzen, die bei ihrer Abgabe in die Atmosphäre die Ozonschicht schädigen können. Durchbohren Sie daher nicht den Kühlkreis der Maschine. Möchten Sie das Klimagerät endgültig ausrangieren, bringen Sie es in eine entsprechende Entsorgungsstelle.

WAT ZIJN PINGUINO EN SUPERPINGUINO

Das Auswechseln des Netzanschlußkabels darf nur durch Fachpersonal vorgenommen werden.

TIMER: HET INSTELLEN VAN DE TIJD

Technische kenmerken

TECHNISCHE GEGEVENS OPTIMALE GEBRUIKSOMSTANDIGHEDEN

TECHNISCHE KENMERKEN
