MANUAL DE USUARIO PAC F400 DELONGHI

Le agradecemos por haber elegido un producto De' Longhi, líder mundial en la fabricación de los acondicionadores portátiles. Años de experiencia en todo el mundo nos permiten mejorar constantemente la calidad y las prestaciones de Pingüino. Estamos seguros que quedará inmediatamente satisfecho de su compra y que gozará por largo tiempo el fresco bienestar que da Pingüino. Le pedimos que dedique un poco de su tiempo a la lectura de este manual de instrucciones y de guardarlo con cuidado. De este modo, podrá usar Pingüino en condiciones de máxima eficacia y serenidad.

rezado Cliente

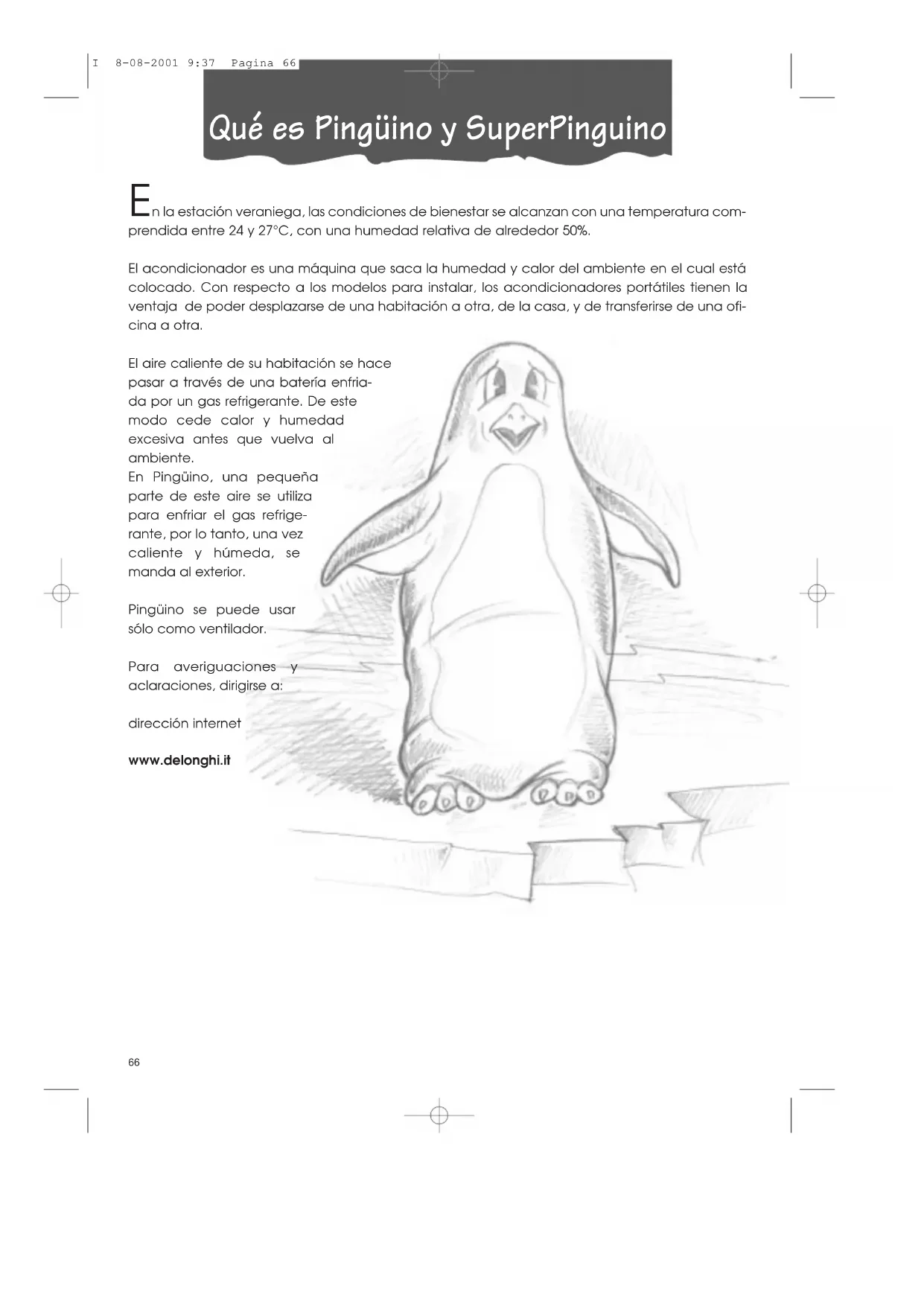

Qué es Pingüino y SuperPinguino

En la estación veraniega, las condiciones de bienestar se alcanzan con una temperatura comprendida entre 24 y 27°C, con una humedad relativa de alrededor 50%.

El acondicionador es una máquina que saca la humedad y calor del ambiente en el cual está colocado. Con respecto a los modelos para instalar, los acondicionadores portátiles tienen la ventaja de poder desplazarse de una habitación a otra, de la casa, y de transferirse de una oficina a otra.

El aire caliente de su habitación se hace pasar a través de una batería enfria- da por un gas refrigerante. De este modo cede calor y humedad excesiva antes que vuelva al ambiente.

En Pingüino, una pequeña parte de este aire se utiliza para enfriar el gas refrigerante, por lo tanto, una vez caliente y húmeda, se manda al exterior.

Pingüino se puede usar sólo como ventilador.

Para averiguaciones y aclaraciones, dirigirse a:

dirección internet

www.delonghi.it

su habitación se hace una batería enfria- rigerante. De este or y humedad que vuelva al a pequeña se se utiliza as refrige- , una vez eda, se de usar dor. ones y girse a:

Advertencias

• Este aparato ha sido fabricado para acondi- cionar los ambientes domésticos y no debe ser utilizado para otros fines.
• Es peligroso modificar o alterar de cualquier forma las características del aparato.
• Se tiene que instalar el aparato de acuerdo a las reglas de Instalación internacionales.
• Para eventuales reparaciones diríjanse siempre a los centros de Asistencia Técnica autorizados por el fabricante. Las reparaciones efectuadas por personal no especializado pueden resultar peligrosas.
• Este aparato debe ser utilizado exclusivamente por los adultos, no permitan que los niños jueguen con él.
• Este aparato debe estar conectado con una eficaz puesta a tierra. Hagan controlar la instalación a un electricista especializado.
• Eviten utilizar las prolongas para el cable de alimentación eléctrica.
• Antes de cualquier operación de limpieza o conservación, desenchufen siempre el aparato.
• No tirar del cable de alimentación eléctrica para desplazar el producto.
• No instalen el aparato en ambientes donde el aire puede contener gas, aceite, azufre, o cerca de fuentes de calor.
• Esperar, siempre, por lo menos 3 minutos antes de poner en funcionamiento el aparato, después de un apagado.
• No pongan objetos pesados o calientes encima del aparato.
• Limpien los filtros antibactéricos por lo menos cada semana.
• Eviten utilizar aparatos de calefacción cerca del acondicionador.
• En caso de transporte el aparato debe estar en posición vertical o colocado sobre uno de los lados. Antes del transporte vacíen los recipientes de recogida del agua y de la condensación. Tras el transporte esperar por lo menos una hora antes de poner en marcha el aparato.
• Los materiales usados para el embalaje son reciclables. Se aconseja, por lo tanto, de volverlos a poner en sus correspondientes contenedores para la recogida diferenciada.

Predisposicion para el uso

PREDISPOSICION DE LA UNIDAD INTERNA

Instalar el aparato en el interior del local para acondicionar. Generalmente cerca de una ventana o de todos modos cerca de una pared perimétrica. La unidad interna tiene que estar colocada "en plano", usar bloquea-ruedas 22je vienen con el aparato. La unidad interna no tiene que estar obstruida en la zona de aspiración (rejilla de aspiración) 8en la zona de emisión (rejilla de salida 2

NOTA: La distancia del aparato de las paredes tiene que ser de por lo menos 30 cm

DISPOSICION DE LA VAINA DE CONEXION

La vaina que conecta la unidad externa a la interna puede pasar:

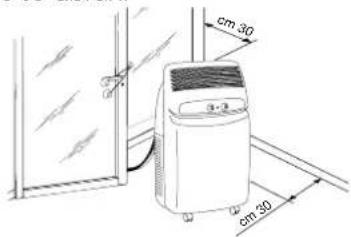

a) por una fisura de la ventana o puerta entrecerrada: usar las ventosas para que no se abran.

cm 30 3-2 cm 30

b) Por medio de una pequeña fisura (6,5 cm x 2,5 cm) realizada en la parte inferior de una puerta o en el marco de una ventana, usando el marco para vaina 20 le viene con el aparato.

(sólo mod. F400 y F300)

Como anexo a los métodos anteriormente descriptos, la vaina que conecta la unidad externa a la interna puede pasar a través de un orificio de diámetro 6 cm aprox. Realizado en la pared que comunica con el exterior.

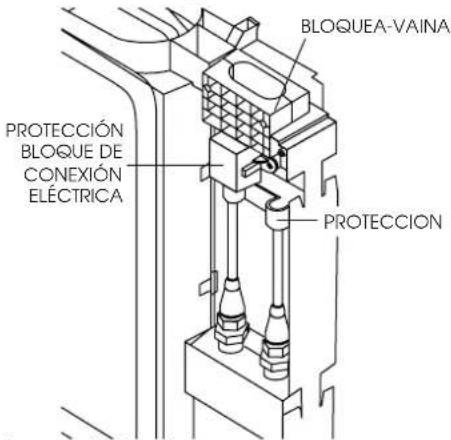

Uniones rápidas en el mod. F400

En este último caso se tendrán que desconectar las conexiones de la unidad externa operando como sigue:

BLOQUEA-VAINA PROTECCIÓN BLOQUE DE CONEXIÓN ELÉCTRICA PROTECCIÓN

1) Desenchufar el aparato

2) Sacar la manija destornillando los 2 tornillos métricos, luego sacar la fachada.

3) Sacar el protección destornillado los 2 tornillos métricos

4) Sacar el bloque-vaina destornillando los 2 tornillos métricos

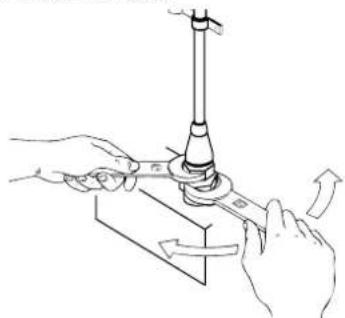

5) Usando una llave inglesa de 24, destornillar la boca giratoria de la unión. Al mismo tiempo, con una llave de 21, bloquear la extremidad del tubo flexible. (Repetir la operación para la segunda boca, usando una llave de 24 y una de 19)

6) Desconectar el tubo de condensación del portagoma.

7) Destornillar los 2 tornillos autoenroscantes de la protección y desconectar el bloque de conexión eléctrica.

Evitar que la vaina de conexión tenga curvas demasiado secas

Predisposicion para el uso

Uniones rápidas en el mod.F300

En este último caso se tendrán que desconectar las conexiones del mueble interno operando del siguiente modo:

1) Desenchufar el aparato.
2) Sacar los cables del costado
3) Sacar la ventanilla posterior del respaldo, destornillando los 2 tornillos.
4) Sacar las protecciones de chapa que fijan los tubos de la máquina (N°2)

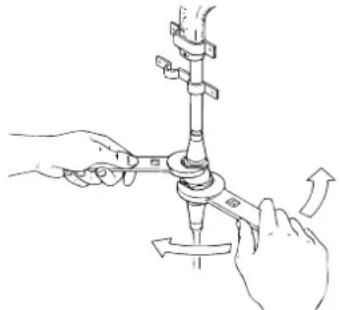

5) Usando una llave inglesa de 24 girar la boca giratoria de la unión. Al mismo tiempo, con una llave de 21, bloquear la extre-

midad del tubo flexible. (Repetir la operación para la segunda boca, usando una llave de 24 y una de 19)

6) Desconectar el tubo de condensación del portagoma.
7) Desconectar el bloque de conexión eléctrica.

Volver a conectar la vaina en los mod. F400 y F300

Para volver a conectar las extremidades de la vaina de conexión anteriormente desconectada de la unidad interna, se tendrán que repetir las operaciones 1,2,3,4,5,6 y 7 en sentido contrario, teniendo en cuenta las siguientes precauciones.

• Antes de hacer pasar la vaina a través del orificio de la pared, se aconseja proteger las extremidades fileteadas de las uniones rápidas, con cinta aislante o similares.
• Hacer coincidir las dos uniones frigoríficas superiores a las 2 inferiores y atornillarlas a mano por algunas vueltas, controlando que coincidan bien, luego ajustar con las llaves usadas anteriormente.
• Después de haber conectado las dos uniones frigoríficas, fijar las protecciones.
• Verificar el ajuste de las conexiones frigoríficas, mojando las juntas con un poco de agua enjabonada. No se tienen que ver burbujas.

Atención

Se aconseja hacer realizar las operaciones de desconexión y conexión de las uniones rápidas a personal especializado.

Evitar que la vaina de conexión tenga curvas demasiado secas

Predisposicion para el uso

DISPOSICION DE LA UNIDAD EXTERNA

La unidad externa puede apoyarse en una terraza o balcón. En este caso no es necesario el uso de grapas.

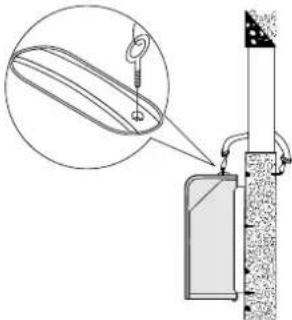

La unidad externa se puede colgar en una pared con las correspondientes grapas .12 En este caso proceder del modo siguiente:

1) fijar la grapa 12 la pared poniendo atención que esté colocada como indicado en la figura (para la prueba de control, usar la plantilla que se encuentra en la tapa, de poliestirol, del embalaje);

2) atornillar los bloques soporte 13a unidad externa con los tornillos M4mm 17 que viener con el aparato (poniendo atención de colocarlos con el orifi- cio para tornillos en la parte

3) Luego enganchar la unidad externa a las grapas, fijándola después con el tornillos Mómm 17

En forma alternativa, para instalaciones provisorias, es posible colgar la unidad externa, como indicado en la figura. En este caso, se usarán las correas 14 que vienen con el aparato, enganchar a los ojales 15 antes de colocar los ojales, sacar los tapones de goma.

La unidad externa se puede instalar arriba, al mismo nivel de la unidad interna, siempre que el desnivel no sea superior a 1,5 m.

La unidad externa no tiene que tener obstáculos en la aspiración y en el envío de aire. La distancia mínima entre el respaldo y la pared tiene que ser de 6 cm.

La condensación que se forma durante el funcionamiento en función de acondicionamiento (funcionamiento veraniego) se desecha parcialmente por evaporación. La parte residual sale por el orificio presente en la base de la unidad externa. Es posible utilizar el

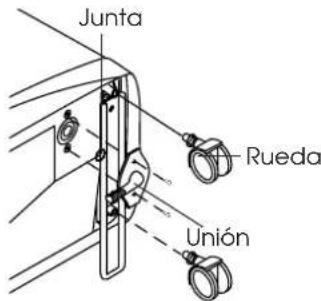

empalme dre- naje condensa- ción 18 para hacer escurrir la condensación con un normal tubo de goma (no previsto en dotación). El empalme dre- naje debe ser

Junta Rueda Unión

montado en la base de la unidad externa (ver figura).

Se aconseja proteger la unidad externa de lluvia, nieve, goteos de los techos y del sol.

Conexión a la red electrica y encendido del aparato

CONEXION A LA RED ELECTRICA Y ENCENDIDO DEL APARATO

1. Antes de enchufar el aparato, es necesario verificar que:

2. la tensión de red sea conforme al valor indicado en la chapa características colocada en la parte de atrás del aparato

3. la toma y la línea de alimentación eléctrica estén dimensionadas para soportar la carga solicitada
4. la toma sea del tipo adecuado al enchufe, sino se tiene que cambiar la toma.
5. la toma esté conectada a una eficaz descarga a tierra. El fabricante declina toda responsabilidad en el caso que no se respeten las normas contra accidentes.

El reemplazo del cable de alimentación deberá ser realizado por parte de personal autorizado.

1. Antes de plantear la función deseada, controlar que el interruptor puesto en el timer 7 esté en la posición 1(manual).

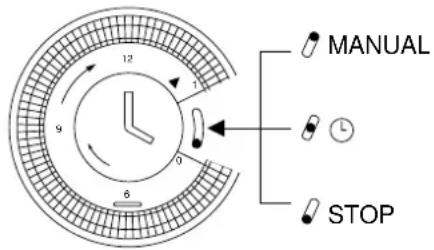

Si se desea utilizar el timer, colocar el interruptor en la posición intermedia Ⓤ.

El programador /timer, como todos los relojes, tiene que regularse a la hora exacta. Suponiendo que sean las 16, girar las agujas en sentido horario (seguir el sentido de la flecha) hasta plantear las 16 horas.

Nota: ¡no girar nunca el cuadrante en sentido contrario!

El timer es un reloj eléctrico y funciona siempre que el aparato esté enchufado a la red eléctrica. En el caso que se desenchufe o falte la corriente, el timer se para (el reloj queda "atrasado") y puede ser necesaria una nueva regulación de la hora.

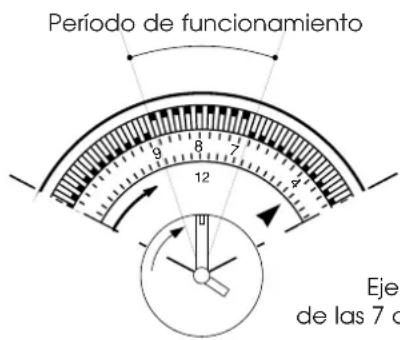

TIMER: PROGRAMACION

1) Plantear los períodos de funcionamiento empujando hacia afuera todos los dientecillos incluso en el intervalo deseado (cada diente son 15 minutos)
2) Controlar que el timer indique la hora exacta (ver regulación de la hora)
3) Elegir la función deseada siguiendo las instrucciones de la página siguiente.

Período de funcionamiento 9 8 7 4 12 Ejero de las 7 o

ESPAÑOL

Predispuesto de este modo, el aparato repetirá todos los días el programa determinado.

Nota: En el caso que se desee excluir el funcionamiento "con timer", no es necesario variar el programa, es suficiente llevar el interruptor a la posición 1 (manual).

Selección de las funciones

COMO ACONDICIONAR

A acondicionador desconectado, el selector de las funciones está en posición "O". Para activarlo en función acondicionamiento proceder en el siguiente modo:

1. Girar la perilla seleccionadora de funciones en sentido horario:
2. Colocando el símbolo cristal grande en correspondencia del índice de referencia el aparato funcionará en modo acondicionamiento a la velocidad de ventilación máxima.
3. Colocando el símbolo cristal pequeño ✗ en correspondencia del índice de referencia el aparato funcionará en modo acondicionamiento a la velocidad de ventilación mínima.
4. Elija en este momento la temperatura deseada girando la perilla termostato ambiente.

Nota

La temperatura no está indicada en grados, le sugerimos por lo tanto de girar la perilla termostato ambiente a la posición de máximo frío: cuando la temperatura obtenida en el ambiente sea la de mayor confort podrá girar lentamente la perilla del termostato en sentido horario hasta que el acondicionador se apague. Actuando en este modo se programa el Acondicionador en el exacto nivel de confort que el termostato mantendrá automáticamente permitiendo además un notable ahorro de energía eléctrica. Funcionando, el termostato determina la temporánea interrupción de la función de acondicionamiento. El Acondicionador continuará a trabajar sólo con la función de ventilación.

ESTE APARATO UTILIZA UN SISTEMA EXCLUSIVO DE RECICLAJE DEL VAPOR PARA ELIMINAR EL EXCESO DE HUMEDAD. EN CONDICIONES NORMALES LA HUMEDAD SE ELIMINA AUTOMÁTICAMENTE. EN CONDICIONES DE ELEVADA HUMEDAD PODRÁ VERIFICARSE UN EXCESO DE CONDENSACIÓN EN EL RECIPIENTE, INDICADO POR LA SEÑAL LUMINOSA 📁 28N ESTE CASO ES SUFICIENTE VACIAR EL RECIPIENTE.

CÓMO PURIFICAR EL AIRE

Su acondicionador está dotado de un especial filtro electrostático de elevadísima eficacia. FILTRETE™ en efecto, es capaz de atrapar partículas minúscolas (hasta 0,3 micrón, es decir, igual a 0,3 milésimos de millímetro).

Giren el selector de funciones en el sentido contrario al de las agujas de reloj:

• Colocando el símbolo grande en correspondencia del índice de referencia el aparato funcionará en modo acondicionamiento a la velocidad de ventilación máxima.
• Colocando el símbolo ≈ pequeño en correspondencia del índice de referencia el aparato funcionará en modo acondicionamiento a la velocidad de ventilación mínima.

Predisposición de las funciones/Señales luminosas

Función calefacción ( mod. F300)

Giren el selector de funciones en el sentido contrario al de las agujas de reloj hasta el simbolo

Nota

La temperatura no está indicada en grados, le sugerimos por lo tanto de girar la perilla termostato ambiente a la posición de máximo frío: cuando la temperatura obtenida en el ambiente es la del confort deseado, se puede girar lentamente la perilla del termostato en sentido contrario a las agujas del reloj hasta que el termostato interviene bloqueando el funcionamiento. Actuando en este modo se programa el Acondicionador en el exacto nivel de confort que el termostato mantendrá automáticamente permitiendo además un notable ahorro de energía eléctrica. Funcionando, el termostato determina la temporánea interrupción de la función de acondicionamiento. El Acondicionador continuará a trabajar sólo con la función de ventilación.

APAGAR EL APARATO

PARA OBTENER LA PARADA TOTAL DEL APARATO LLEVAR EL SELECTOR DE FUNCIÓN A LA POSICIÓN "O" Y DESENCHUFAR.

EL ARRANQUE DE LAS FUNCIONES PUEDE CON RETARDO CON RESPECTO A LA ROTACIÓN DEL SELECTOR

SEÑALES LUMINOSAS

Las señales luminosas indican el funcionamiento de la máquina.

FUNCIÓN	LED ✦24	LED ≈25	LED ✦26 (F300)
APAGADO	-	-	-
ACONDICIONADOR	encendido* encendido		-
PURIFICACIÓN	- encendido		-
CALEFACCIÓN	- encendido		encendido

ESPAÑOL

* Las señales se encienden 3 minutos después del encendido de la máquina (o sea cuando el compresor comienza a funcionar). Se apagan cuando se alcanza la temperatura planteada por el termostato.

Consejos

Es necesario seguir las siguientes advertencias para obtener el máximo rendimiento del Acondicionador:

- Cerrar puertas y ventanas del local que se desea acondicionar, a excepción de instalación por medio de un agujero en la pared, en tal caso es aconsejable dejar una rendija en una puerta o ventana en modo de garantizar un adecuado cambio del aire en el ambiente.

• No instalar la unidad interna en sitios húmedos.
• No dejar la unidad interna expuesto a agentes atmosféricos.
• Mod. F300: Tener el aparato a una adecuada distancia de superficies combustibles.

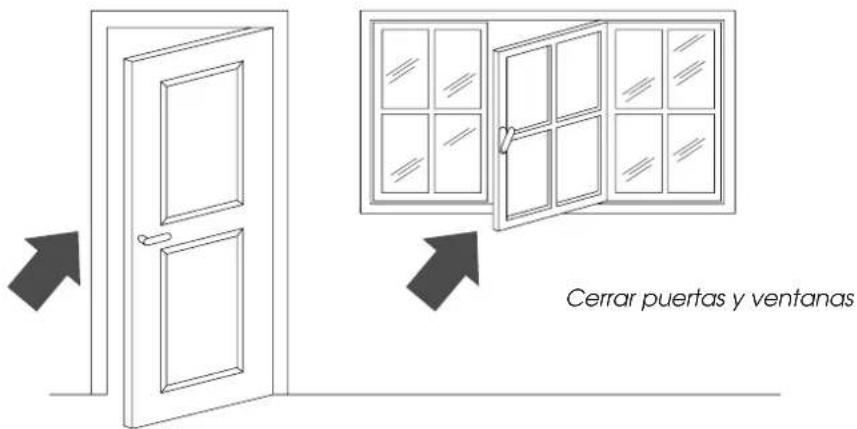

Cerrar puertas y ventanas

• Proteger la habitación de los rayos solares, cerrando las cortinas y/o bajando parcialmente las persianas, para obtener un funcionamiento más económico.
• No apoyar objetos sobre el Acondicionador.
• No obstaculizar la aspiración y expulsión de aire.
• Verificar que en el ambiente no haya fuentes de calor.

No cubrir

Bajar las persianas o cerrar las cortinas.

- Controlar que el Acondicionador esté colocado en un piso "plano". Colocar eventualmente los dos bloques 22 debajo de las ruedas anteriores.

Limpieza

Antes de cada operación de limpieza o de mantenimiento apagar el aparato colocando el selector en "O" y desenchufando el mismo.

LIMPIEZA DEL MUEBLE EXTERIOR

Le aconsejamos limpiar el aparato con un paño apenas humedecido y secar con un paño seco. Por motivos de seguridad no se debe lavar el Acondicionador con agua.

Precauciones

No usar nunca bencinas, alcoholes o solventes para la limpieza. No rociar con líquidos insecticidas o similares.

LIMPIEZA DE LOS FILTROS DE AIRE

Para mantener inalterada la eficacia de su acondicionador, le aconsejamos lo siguiente: 1 Limpiar el filtro antibactérico cada semana 2 Sustituir el filtro FILTRETE™ al final de cada temporada antes de guardar el acondicionador.

Los filtros para la purificación del aire se encuentran en correspondencia de las 2 rejillas de aspiración. Las rejillas son al mismo tiempo la sede de los mismos filtros.

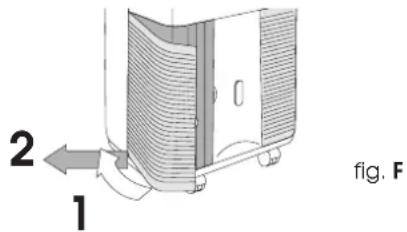

Para limpiar los filtros, por lo tanto, es necesario: 1. Quitar las rejillas de aspiración, girándolas hacia fuera (ver fig.F).

2 1 fig. F

1. Quitar el 1º filtro FILTRETE™ (de color blanco)

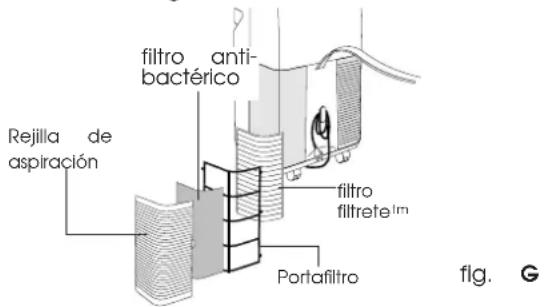

2. Quitar el portafiltro sede del filtro antibactérico desenganchándolo de la rejilla externa (ver fig.G)

filtro anti- bactérico Rejilla de aspiración filtro filtrete™ Portafiltro fig. G

Para quitar el polvo que se ha depositado en el filtro antibactérico usar una aspiradora. Si está muy sucio sumergirlo en agua templada y enjuagarlo varias veces. La temperatura del agua no debe superar los 40° C.

Tras haberlo lavado, secar bien el filtro antes de introducirlo nuevamente.

No traten de limpiar el filtro FILTRETE™ pues podría disminuir su capacidad de filtrar.

VERIFICACONES DE INIZIO DE ESTACION

Verificar que el cable de alimentación y el enchufe estén perfectamente íntegros y asegurarse que la conexión a tierra sea eficiente.

Atenerse escrupulosamente a las normas de instalación.

VERIFICACONES AL FINAL DE ESTACION

Hagan salir el agua del recipiente que la recoge quitando el tapón del tubo de drenaje 18aquen el recipiente de recoger la condensación que está colocado en la parte posterior del acondicionador de aire y vaciénlo.

Vuelvan a colocarlo correctamente.

Limpien los filtros antibactéricos, séquenlos bien antes de volver a introducirlos. Tapar el aparato con una bolsa de plástico para evitar que se llene de polvo.

Si algo no funciona...

PROBLEMAS CAUSAS REMEDIOS

El acondicionador no funciona	· falta la corriente · el enchufe no está conectado · el selector de las funciones está en posición “O” · la palanca del temporizador está en STOP · el motor del temporizador está en la posición 🕒 o está programado para no funcionar en ese momento	· esperar · enchufar · colocar el selector en la posición deseada · Llevar la palanca del temporizador en posición manual · plantear el temporizador en la modalidad deseada (ver pag. 71)
El acondicionador funciona sólo por poco tiempo	· Intervino el termostato · existen obstáculos en la aspiración de la unidad externa · el ventilador está bloqueado	· El agua de condensación no se descarga hacia el exterior · togliere gli eventuali ostacoli · llamar al Centro de Asistencia
La señal luminosa de la pileta está encendida	· El agua de condensación no se descarga hacia el exterior	· descargar el agua por medio del tubito de descarga
El acondicionador funciona per no refresca la habitación	· ventana abierta · en la habitación está funcionando alguna fuente de calor (quemador, lámpara, etc.), o bien hay muchas personas en la misma · regulación del termostato demasiado alta · filtros de aire bloqueados · el Acondicionador tiene una potencialidad no adecuada a las dimensiones del ambiente	· cerrar la ventana · eliminar las fuente de calor · bajar el termostato · limpiar los filtros o cambiarlos
El acondicionador no calienta suficientemente (mod. F300)	· filtros de aire bloqueados · la temperatura está planteada en modo equivocado · las parrillas de ingreso están obstruidas · el local es demasiado grande	· limpiar los filtros o cambiarlos · volver a plantear la temperatura · eliminar el obstáculo

Características Técnicas

Temperatura en la habitación 21 ÷ 32°C

Temperatura externa 21 ÷ 43°C

CARACTERISTICAS TECNICAS

Tensión

de alimentación ver chapa características

Potencia máx. absorción

en acondicionamiento

Potencia máx. absorción

en calefacción (mod. F300) "

otencia frigorífica* "

Dimensiones unidad interna.

• Ancho 452 mm
• Altura 800 mm
  • Profundidad 415 mm
• Peso 33,5 kg

Dimensiones unidad externa (mod. F400):

• Ancho 570 mm
• Altura 475 mm
  • Profundidad 260 mm
• Peso 18 kg

Dimensiones unidad externa (mod. F250/300):

• Ancho 465 mm
• Altura 480 mm
  • Profundidad 240 mm
• Peso 12 kg

* En condiciones estándar:

Temperatura de la habitación 27°C

47% de humedad relativa

Temperatura externa 35°C

41% de humedad relativa

Este aparato contiene sustancias, que libres en la atmósfera dañan el estrato de ozono, por lo tanto, se recomienda de no perforar el circuito frigorífico de la máquina. Al final de la vida útil de la misma, entregar el acondicionador a los correspondientes centros de recogida.

Período de funcionamento

FUNÇÃO	LUZES ✦/☐ 24	LUZES ≈ 25	SPIA ✦ 26 (F300)
DESLIGADO	-	-	-
CLIMATIZAÇÃO	aceso* aceso		-
PURIFICAÇÃO	- aceso		-
AQUECIMENTO	- aceso		aceso

Características técnicas

Número de velocidades do ventilador 2

Débito de ar máx. 460 m ^3 /h
