MANUALE UTENTE PAC F250 DELONGHI

La ringraziamo per aver scelto un prodotto De'Longhi, il leader mondiale nella costruzione dei climatizzatori portatilli. Anni di esperienza in tutto il mondo ci consentono di migliorare costamente la qualità e le prestazioni di Pinguino e SuperPinguino. Siamo certi che rimarra subito soddisfatto del suo acquisto e che godra a lungo del fresco benessere che Pinguino e SuperPinguino creano. La preghiamo di dedicare un po' del suo tempo allalettura di questo libretto di istruzioni, e di conservarlo con cura. In quello modo, potrautilizzare Pinguino nelle condizioni di massima efficiacia e serenità.

Dear Customer,

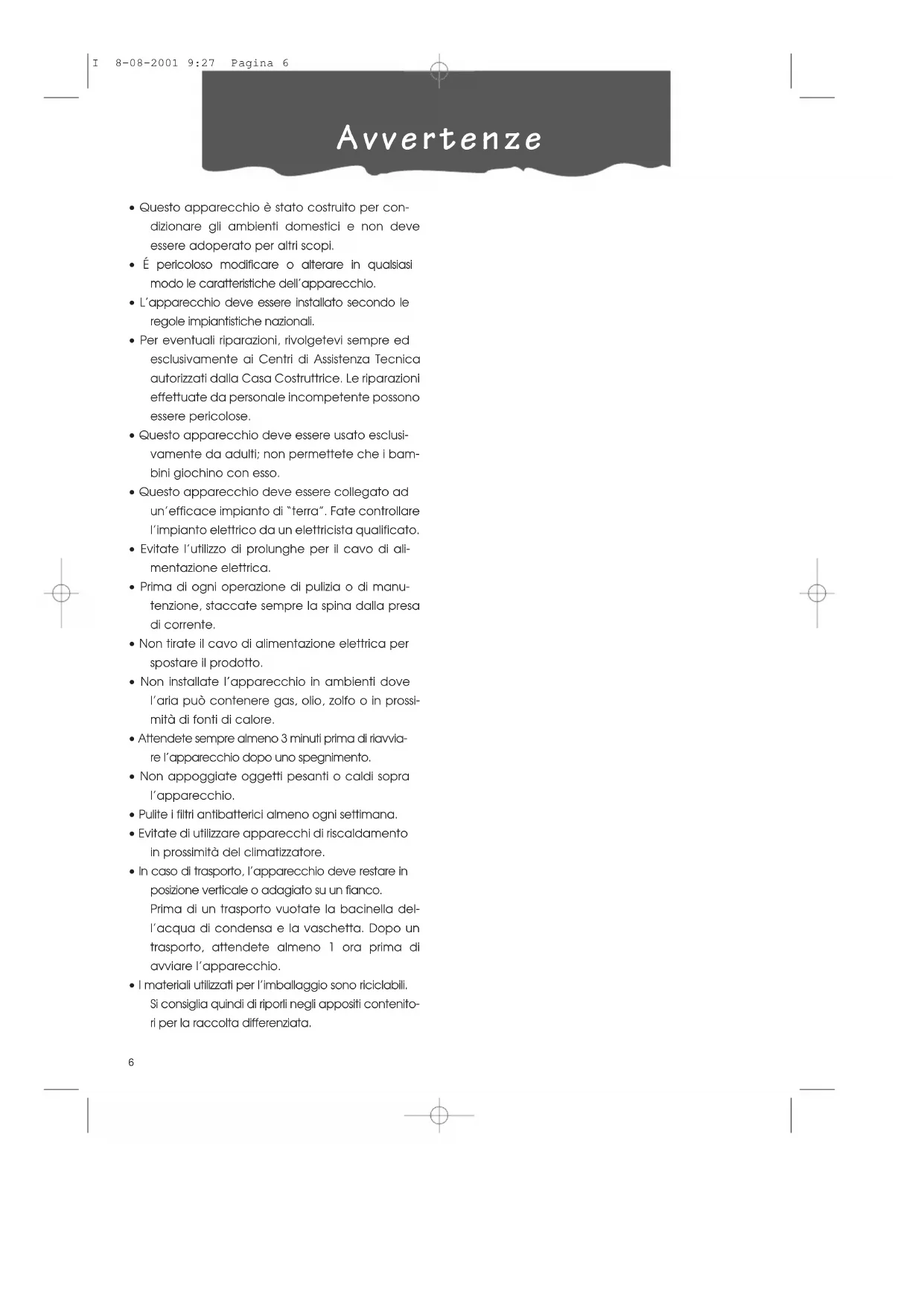

• Questo appearecchio è stato costruito per condizionale gli ambienti domestici e non devesse adoperato per altril scopil.
• É pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell'apparecchio.
  L'apparecchio devese essere installato secondo le regole impiantistiche nazionali.
• Per eventuale riparazioni, rivolgetevi sempre ed esclusivamente ai Centri di Assistenza Tecnica autorizzati alla Casa Costrutrice. Le riparazioni effettuate da personale incompetence sono essere pericolose.
• Questo apparecchio deve essere usato escludamente da adulti; non permettete che i bambini giocino conesso.
• Questo apparecchio deve essere collegato ad un'efficace impianto di "terra". Fate controllingl'impianto elettrico da un elettricista qualificato.
• Evitate l'utilizzo di prolonghe per il cavo di alimentazione elettrica.
• Prima di ogni operazione di pullzia o di manutenzione, staccate sempre la spina alla presa di corrente.
• Non tirate il cavo di alimentazione elettrica per spostare il prodotto.
  Non installate l'apparecchio in ambienti dove l'aria cui contenere gas, olio, zolfo o in prossimità di fonti di calorie.
• Attendete sempre almeno 3 minuti prima di riaviarre l'apparecchio dopo uno spegnimento.
  Non appoggiate oggetti pesanti o caldi sopra l'apparecchio.
• Pulite i filtri antibatterici almeno agli settimana.
  Evitate diutilizzare apparetc di riscaldamento in prossimita del climatizzatore.
  In caso di trasporto, l'apparecchio deve restare in posizione verticale o adagiato su un fianco. Prima di un trasporto vuotate la bacinella del'acqua di condensa e la vaschetta. Dopo un trasporto, attendete almeno 1 ora prima di avviare l'apparecchio.
• I materiali utilizzati per l'imballaggio sono riciclabili. Si consiglia quindi di riporli negli apposti contentitori per la raccolta differenziate.

Cosa sono Pinguino e SuperPinguino

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura compresa tra i 24 e i 27^ e con una umidità relativa attorno al 50% .

Il climatizzatore è una macchina che sottrae umidità e calore dall'ambiente in cui è collocata. Rispetto ai modelli da INSTALLazione, i climatizzatori portatili hanno ilvantaggio di poter essere spostati da una stanza all'altra di una casa, e di essere trasferibili da un edificio all'altro.

L'aria calda della vostra stanza viene fattapassareattraversouna bateria raffreddata da un gas refrigerante.In talmode cede calore e umidità ineccesso prima diVenire re-immessa nell'ambiente.
Nei modelli monoblocco (Pinguino) una piccola parte diquesta aria vieneutilizzataper raffreddare il gas refri-gerante e quindi,divenutacalda e umida,viene rila-sciata all'esterno.
Nei modelli con valigetta(SuperPinguino) il circuito si raffredda sfruttando I'a-ria esterna.

Ogni Pinguino e SuperPinguino più essere usato ancche in funzione di sola ventilazione.

Per approfondimenti e chiari-menti, potete rivolgervi al:

oppure contattare il nostro sito internet: www.delonghi.it

Predisposizione all'uso

DISPOSITIONE DELL'UNITA' INTERNA

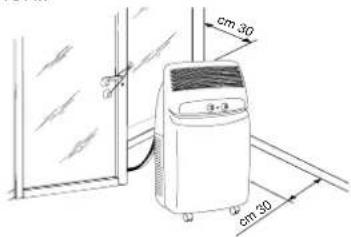

Installare l'apparecchio all'interno del locale da condizionare. In genere vicino una finestra o in agli caso vicino ad una parete perimetrale. L'unità interna deve essere posizionata "in piano", serviri sono che dei fermaruote in dotazione. L'unità interna non deve ave ostacoli sulla zona di aspirazione (griglia di aspirazione nella zona di emissione (griglia di uscita 2

NOTA: La distanza dell'apparecchio dalle pareti deve essere di almeno 30~cm

DISPOSIZIONE DELLA GUAINA DI COLLEGAMENTO

La guaina de college l'unita esterna a quella interna cui passare:

a) Da una fessura di finestra o porta socchiusa;utilizzate le ventose erché non sispalanchi.

b) Attraverso una piccola fessura (5.5 cm x 2.5 cm) ricavata nella parte inferiore di una porta o nel telaio di una finestra, utilizzando la cornice per guina @dotazione.

UTILIZZO DEI RACCORDI RAPIDI

(solo mod. F400 e F300)

In aggiunta ai metodi precedentamente descritti, la guaina che collega l'unità esterna a quella interna cui passare attraverso un foro del diametro di 6 cm. circa, praticato in una parete che comunica con l'esterno.

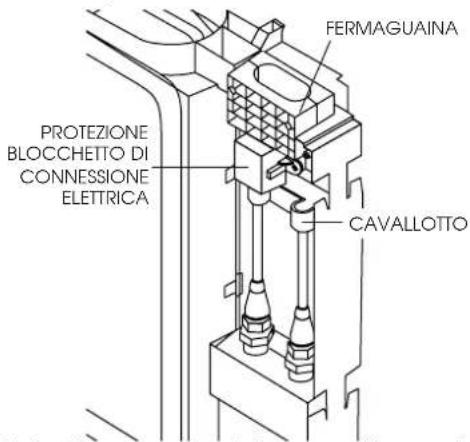

Raccordi rapidi nel mod. F400

In quest'ultimo caso si dovranno staccare i collegamenti dell'unita esterna operando come segue:

1) Togliere la spina dalla presa di corrente.
2) Togliere la maniglia svitando le 2 viti metriche, quando sfilare la facciata.
3) Togliere il cavalloto svitando le 2 viti metriche.
4) Togliere il fermaguaina svitando le 2 viti metriche.

5) Impiegando una chiave inglese da 24, svitare il bocchettone girevole del raccordo. Contemporaneamente, con una chiave da 21, tenere ferma l'estremita del tubo flessibile. (Ripetere I'operazione per il secondo bocchettone utilizzando una chiave da 24 e una da 19).
6) Scollegare il tubo di condensa dal portagomma.
7) Svitare le 2 viti autofilettanti della protezione e disinnestare il blocchetto di connessione elettrica.

Evitare le curve troppo secche alla guana di collegamento.

Predisposizione all'uso

Raccordi rapidi nel mod. F300

In quest'ultimo caso si dovranno staccare i collegamenti del mobiletto interno operando come segue:

1) Togliere la spina alla presa di corrente.
2) Togliere i filtri posti sulato
3) Togliere lo sportellino posteriori dello schienale svitando le 2 viti.
4) Togliere i cavallotti in lamiera che fissano i tubi della macchina (n^2) .

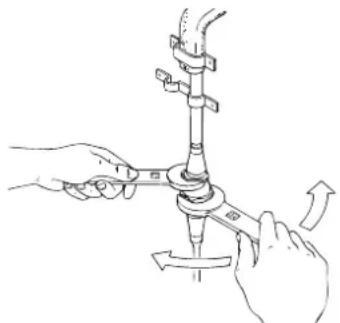

5) Impiegando una chiave inglese da 24, svitare il bocchettone girevole del raccardo.

Contemporaneously, con una chiave da 21, tenere ferma l'estremita del tubo flessibile. (Ripetere I'operazione per il secondo bocchettone utilizzando una chiave da 24 e una da 19).

6) Scollegare il tubo di condensa dal portagomma.
7) Disinnestare il blocchetto di connessione elettrica.

Evitare le curve troppo secche alla guaina di collegamento.

Ricollegare la guaina nei mod. F400 e F300

Per ricollegare le estremità della guaina di collegamento, precedentamente staccata, all'unità interna si dovranno ripetere le operazioni 1, 2, 3, 4, 5, 6 e 7 in senso inverso, osservando le seguenti precauzioni:

• Prima di far passare la guaina attraverso il foro del muro si consiglia di proteggere le estremità filettate dei raccordi rapidi con del nastro isolante o simili.
• Imboccare i 2 raccordi frigoriferi superiori ai 2 inferiori e avvitarli a mano per alcuni giri controlling che siano bene imboccati, e stringere successivement con le chiavi usate precedentamente.
• Dopo aver collegato i due raccordi frigori-feri, fissare i cavallotti.
• Verificare la tenuta dei collegamenti frigoriferi bagnando i giunti con un po' di acqua saponata. Non si deve notare formazione di bolle di sapone.

Attenzione

É consigliabile far effettuare le operazioni di scollegamento e collegamenti dei raccordi rapidi da personale qualificato.

Predisposizione all'uso

DISPOSITIONE DELL'UNITA'ESTERNA

L'unità estema cuiè appoggiata su una terrazza o balcone. In questo caso non è necessario l'uso delle staffe.

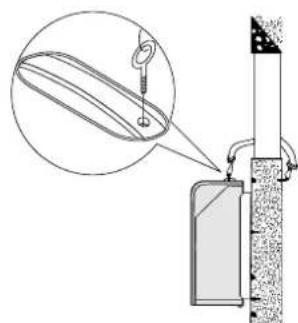

L'unita esterna peut essere appesa ad un muro con le apposite staffe [12] quosto caso, procedere come segue:

1) fissare la staffa muro facendo attenzione che sua posizionata come indicate in figura (per la foratura, avvaler-si della dima ricavata sul coperchio in polistirolo dell'imballo);

2) avvitare i blocchetti
supporto 13 all'unita
esterna con le viti
M4mm 17 in dota
ne (facendo attenzione
a posizionarli con il foro
per la vite sulla parte
superiore;

3) agganciare quindi I'unita esterna alle staffe fissandola, poi con la vite Momm 17

In alternatively per installazioni provvisorie, è possibile sospendere l'unità esterna come indicato in figura. In quello caso si utilizzananno le cinghie 14 dotazione agganciate agli occhielli 15 ima di insertire gli occhielli, togliere i tappi in gomma.

L'unità esterna-po ossere installata sopra o allo stesso livello dell'unità interna, parché il dislivello non superi 1,5 m.

L'unità esterna non delve avere ostacoli né sull'aspirazione né sulla mandata d'aria.

La distanza minima tra lo schienale e la parente deve essere di 6 cm.

L'acqua di condensa che si forma durante il funzionamento in condizionamento (funzionamento estivo)iene in parte smaltita per evaporazione dall'unità esterna.

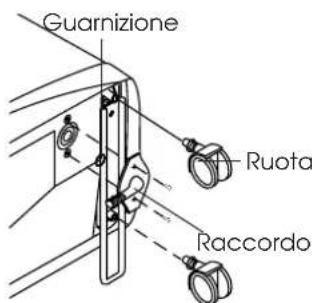

La condensa residua esce dal foro del basamento dell'unità esterna. É possible utilizzare il

raccordo dre
naggio 18 condensa per far defluire la condensa con un comune tubo in gomma (non in dotazione). Il raccordo di drenaggio deve essere montato sul

basamento dell'unità esterna (vedi figura).

É consigliabile proteggere l'unità esterna da pioggia, neve, da gocciolamenti dai tutti e dal sole.

Accensione e selezione delle funzioni

COLLEGAMENTO ALLA RETE ELETTRICA EACCENSIONDELL'APPARECCHIO

1. Prima di collegare la spina alla presa di corrente, bisogna verificare che:

2. la tensione di rete sua conforme al valore indicato nella targa caratteristiche posta sul retro della macchina;

3. la presa e la linea di alimentazione elettrica siano dimensionate per sostarare il carico richiesto;
4. la presa sia del tipo adatto alla spina, altrimenti far sostituire la presa stessa;
5. la presa sia collegata con un efficace impianto di terra. La casa costru trice declina agli responsabilità nel caso que sta norma antinfortunistica non fosse rispettata.

Il cavo di alimentazione deve essere sostituito solo da personale technique specializzato.

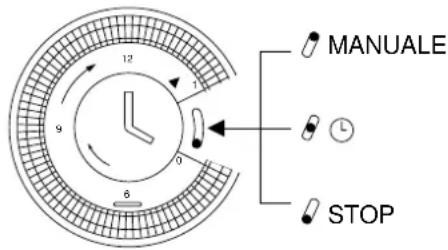

1. Prima di impostare la funzione desiderata, verificate che l'interruttoreippo sul timer 7 sua sulla posizione 1 (manuale).

Se desiderate utiliser il timer, posizionate l'interruttore sulla posizione intermedia ①

TIMER: REGOLAZIONE DELL'ORA

Il programmatore/timer, come tutti gli orologi, deve essere regolato sull'ora esatta. Supponendo che siano le 16 ruotare le lancette in senso orario (seguire il senso della freccia) fino a impostare le ore 16.

N.B.: Mai ruotare il quadrante in senso opposito!

Il timer è un orologia elettrico e funzione solo finché la spina è collegata alla rete elettrica. Ogniaqualvolta la spina viene staccata o manca la corrente, il timer si fermo (l'orologio rimane "indietro") e può essere necessaria una nuova regolazione dell'ora.

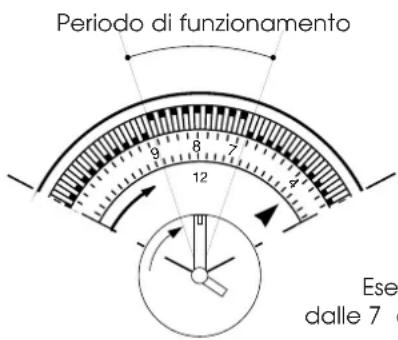

TIMER:PROGRAMMAZIONE

1) Impostare i periodi di funzionamento spingendo verso l'esterno tutti i dentini compresi nell'intervalto desiderato (ogni dentino sono 15 minuti).
3) Verificare che il timer indichi l'ora esatta (vedi regolazione dell'ora).
4) Scegliere la funzione desiderata seguendo le istruzioni della pagina seguente.

Esempio: dalle 7 alle 9.

Cosi predisisto I'apparecchio ripetera ogni. giorno il programma prefissato.

N.B.: Nel caso si desideri escludere il funzionamento "con timer", non è necessario variare il programma; è sufficiente portare l'interruttore sulla posizione 1 (manuale).

Selezione delle funzioni

COME CLIMATIZZARE

A climatizzatore spento, Il selettore di funzioni 23 è in posizione "o". Per farlo operare in funzione climatizzazione, procedere come segue:

1. Ruotate la manopola selettore funzioni in senso orario:

2. Posizionando il symbolo cristallo * gran- de in corrispondenza dell'indice di riferimento l'apparecchio operera in funzione climatizzazione alla massima velocità di ventilazione

3. Posizionando il symbolo cristallo piccolo in corrispondenza dell'indice di riferimento l'apparecchio operera in funzione climatizzazione alla minima velocità di ventilazione.

4. Scegliete ora la temperatura desiderata ruotando la manopola termostato ambiente.

Nota

La temperatura non è espressa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato ambiente sulla posizione di massimo freddo.; quando la temperatura ottenta nell'ambiente sare alla quella di comfort considerato, potrete ruotare lentamente la manopola del termostato in senso orario fino a quando il termostato interverrà spegnendo il funzionamento. Così facendo avrete programmatico l'apparecchio sull'esatto grado di comfort che il termostato manterrà automaticamente consentendoVi al tempo stesso un notevole risparmio energetico. Ogni volta che il climatizzatore raggiunge la temperatura obiettivo, continuera ad operare in funzione di sola ventilazione.

QUESTO APPARECCHIO UTILIZA UN ESCLUSIVO SISTEMA DI RICICLO DELLA CONDensa PER SMALTIRE L'ECCESSO DI UMIDITA.

IN CONDIZIONI NORMALI, LA CONDensa VIENE SMALTITA AUTOMATICAMENTE. IN CONDIZIONI DI ELEVATA UMIDITA POTRA ESSERCI UN ECCESO DI CONDENSA NELLA TANICA SEGNALATO DALL'ACCEN SIONE DELLA SPIA 2N QUESTO CASO SARASUFFICIENTE SVUOTARE LA TANICA.

COME PURIFICARE VENTILANDO

Il vosto climatizzatore è dotato di due speciali filtri elettrostatici ad altissima efficienza, FILTRETE™ di 3M. Questi filtri sono in grado di catturare particelle piccolissime (fino a 0,3 millesimi di millimetro). I filtri sono attivi per agli funzione impostata.

Se desiderate solo purificare I'aria ventilando I'ambiente, ruotate il selettore 23Ile funzioni in senso antiorario.

• Posizionando il symbolo - grande in corrispondenza dell'indice di riferimento l'apparecchio funzionera in funzione purificazione alla massima velocità di ventilazione.
• Posizionando il symbolo piccolo in corrispondenza dell'indice di riferimento l'apparecchio funzionera in funzione purificazione alla minima velocità di ventilazione.

Selezione delle funzioni/Spie luminose

COMERISCALDARE (solo mod.F300)

Ruotate il selettore delle funzioni in senso antiorario fino a raggiungere il symbolo

Nota

La temperatura non è espressa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato ambiente sulla posizione di massimo caldo; quando la temperatura ottenuata nell'ambiente sareà quella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso antiorario fino a quando il termostato interverra spegnendo il funzionamento. Così facendo avrete programmatico l'apparecchio sull'esatto grado di comfort che il termostato manterrà automaticamente consentendo Vi al tempo stesso un notevole risparmio energetico. Ogni volta che il climatizzatore raggiunge la temperatura obiettivo, continuera ad operare in funzione di sola purificazione.

SPEGNIMENTO DELL'APPARECCHIO

PER DETERMINARE L'ARRESTO COMPLETO DELL'APPARECCHIO, RIFORMATE IL SELETTORE DI FUNZIONE IN POSIZIONE DI " E SCOLLEGATE LA SPINA.

L'AVVIO DELLE FUNZIONI PUO SUBIRE DEI LIEVI RITARDI RISPERTTO ALLA ROTAZIONE DEL SELETTORE.

SPIE LUMINOSE

Le spie luminose segnalano il funzionamento della macchina.

FUNZIONE	SPIA 24	SPIA 25	SPIA 26 (F300)
OFF	-	-	-
CONDIZIONAMENTO	accesa* accesa		-
PURIFICAZIONE	- accesa		-
RISCALDAMENTO	- accesa		accesa

• Le spie si accenderanno 3 minuti après l'accensione della macchina (cchio quando il compressore inizIERA a funzionare). Si spegneranno"Invece quando la temperatura impostata dal termostato sera raggiunta.

Consigli

Ci sono alcune avvertenze da seguire per ottener il massimo rendimento dal climatizzatore:

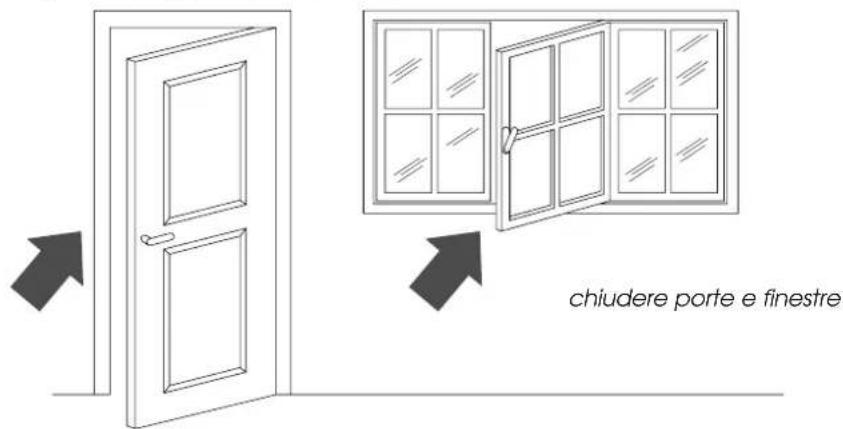

• chiudete i serramenti dell'ambiente da climatizzare. Unica eccezione nel caso di installationeattraverso un foro nella parete. In tal caso e consigliabile lasciare uno spiraglioattraverso una porta o finestra,osi da garantire il giustochio. d'aria.

Nonutilizzare l'unità interna in ambienti ad alto tasso di umidità (es. lavanderia).
Non utilizzato l'unità interna in ambiente esterno.
Solo mod. F300: tener l'apparecchio ad una adeguata distanza da superfici combustibili.

• Proteggete la stanza delle espositioni dirette del sole, tirando le tende e/o abbassando parzialmente le persiane in modo da avere un funzionamento estremamente economico;

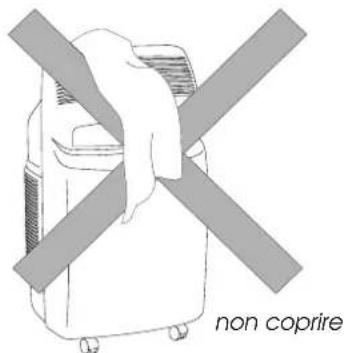

  Non appoggiare oggetti sul climatizzatore;
  Non ostacolare l'aspirazione e la mandata d'aria;
• Assicurarsi che nell'ambiente non vi siano sorgenti di calore.

abbassare le persiane o tirare le tende

Controllare che il climatizzatore sia posizionato su un pavimento "in piano". Inserire eventuallymente i 2 fermaruote to le ruote anteriori.

Pulizia

Prima di anni operazione di pulizia o di manutenzione, spegnete l'apparecchio posizionando il selettore 93 e staccate sempre la spina alla presa di corrente. PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l'apparecchio con un panno che sia soltanto inumidito ed asciugare con un panno asciutto. Per motivi di sicurezza non lavate il climatizzatore con acqua.

Precauzioni

Mai usare benzina, alcohol o solventi per la pulizia. Mai spruzzare liquido insetticida o similii.

PULIZIA DEI FILTRI ARIA.

Per mantenere inalterata l'efficienza del vosto climatizzatore. Vi consigliamo di:

1. Pulire il filtro antibatterico agli settimana
2. Sostituire il filtro FILTRETE™ al terme di agli stagione, o comunque quando sare allausto (seguite leindicazioni poste sull'apparecchio presso la sede del filtrò).

I filtri per la purificazione dell'aria si trovano in corrispondenza delle due griglie di aspirazione. Le griglie sono a loro volta la sede degli stessi filtri.

Per la pulizia dei filtri sare quindi necessario:

1. Rimuovere le griglie di aspirazione, ruotandole verso l'esterno (fig. F).

Per togliere la polvere depositata sul filtro antibatterico usare un aspirapolvere. Se è molto sporco immergerlo in acqua tiepida risciacquando più volte. La temperatura dell'acqua va mantenuta sotto i 40^ C.

Dopo averlo lavato, lasciare asciugare il filtrlo. Per reinserirlo, ricollocate i filtri nel portafiltro, quindi riagganciare quest'ultimo alla machine.

Non cercate di pulire il filtrro FILTRETE™, poiché quello potrebbe diminuirne la capacité di filtraggio.

VERIFICHE DI INIZIO STAGIONE

Verificate che il cavo di alimentazione e la presa siano perfettamente integri e assicuratèvi che l'impianto di messa a terra sia efficiente. Osservate scrupolosamente le norme di installment.

OPERAZIONI DI FINE STAGIONE

Fate uscire I'acqua della bacinella di raccolta togliendo il tappo del tubo di drenaggio 11.

Pulite i filtri antibatterici e fatei asciugare bene prima di reinserirli.

Coprite l'apparecchio con un sacchetto di plastica per evitare che si impolveri.

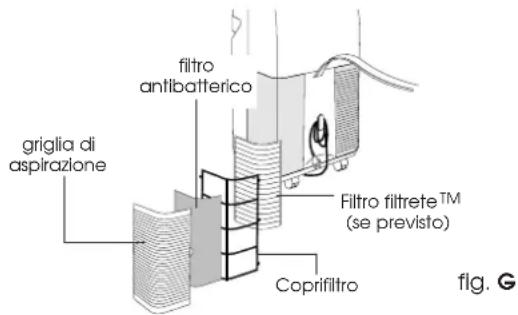

1. Rimuovere il 1^ filtro FILTRETE™ (di colore bianco)
2. Rimuovere il portafiltro sede del filtro anti-batterico sganciandolo alla griglia esterna.

Se qualcosa non funziona…

Il climatizzatore non funziona	· manca la corrente · la spina non è insertita · il selettore di funzione è in posizione "O" · la levetta del timer è su STOP · la levetta del timer è sulla posizione "funzionamento con timer" e il timer non è impostato correttamente	· attendere · insertire la spina · spostare il selettore nella posizione desiderata · portare la levetta del timer sulla posizione manuale · reimpostare il timer seguito le istruzioni di pag. 11.
Il climatizzatore funziona solo per poco tempo	· è intervenuto il termostato · ci sono degli ostacoli sull'aspirazione dellaunità esterna · il ventilatore è bloccato	· ruotare la manopola termostato in senso contrario · togliere gli eventuali ostacoli · chiamare il Centro Assistenza
La spia bacinella piena è accesa	· l'accua di condensa non viene scaricata verso l'esterno	· scaricare l'accua tramite il tubetto di scarico
Il climatizzatore funziona ma non rinfrezca laStanza	· finestre aperte · nellaStanza sta funzionando quello fonte di calore (bruciatore, lampada e.t.) oppure vi sono molte persone · termostato regolato troppo alto · filtrari astasati · il climatizzatore ha una potenzialità non ade-guata alle conditioni o alle dimensioni del-l'ambiente	· chiudere la finestra · eliminare la fonte di calorie · abbassare il termostato · pulire/sostituire i filtri
Il climatizzatore non riscalda a sufficienta (solo mod. F300)	· filtrò dell'aria astasati · la temperature impostata in modo errato · le griglie di ingressso sono ostruite · il locale è troppo grande	· pulire i filtri o sostituirli · reimpostare la temperatura · eliminare l'ostacolo

Garanzia/caratteristiche tecniche

GARANZIA

Troverete allegate all'apparecchio l'elenco dei Centri Assistenza e la garanzia. Ricordatevi che la garanzia ha validità solo se accompagnata da un documento fiscale che comprovi l'acquisto oppure convalidata dal negotiante.

ASSISTENZA TECHNICA

Conservate I'elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a voi.

CONDITIONI LIMITE DI FUNZIONAMENTO

Temperatura nella stanza 21 ÷ 32^ C

Temperatura esterna 21 ÷ 43^ C

CARATTERISTICHE TECNICHE

Tensione di

alimentazione vedere targa caratteristica

Potenza max, assorbita

in condizionamento

Potenza frigorifera*

Numero di velocità ventilatore 2

Portata aria max. 460 m 3 / h

Dimensioniunita interna:

• larghezza 452 mm
• altezza 800 mm
• profondita 415 mm
• peso 35 kg

Dimensioniunita esterna (mod.F400):

• larghezza 5/0 mm
• altezza 475 mm
• profondità 260 mm
• peso 18 kg

Dimensioni unita esterna (mod. F250/300):

• larghezza 465 mm
• altezza 480 mm
• profondita 240 mm

• peso 12 kg

• Condizioni standard:

Temperatura interna

27^ C

47% umidità relativà

35^ C

Temperatura esterna

Questo apparecchio contiene sostanche che liberate nell'atmosfera danneggiano lo strato di ozono perché si raccomanda di non perforare il circuito frigorifero della macchina. Alla fine della sua vita utile, segnate il climatizzatore presso gli apposti centri di raccolta.
