MANUALE UTENTE TechniVision 22 HD TECHNISAT

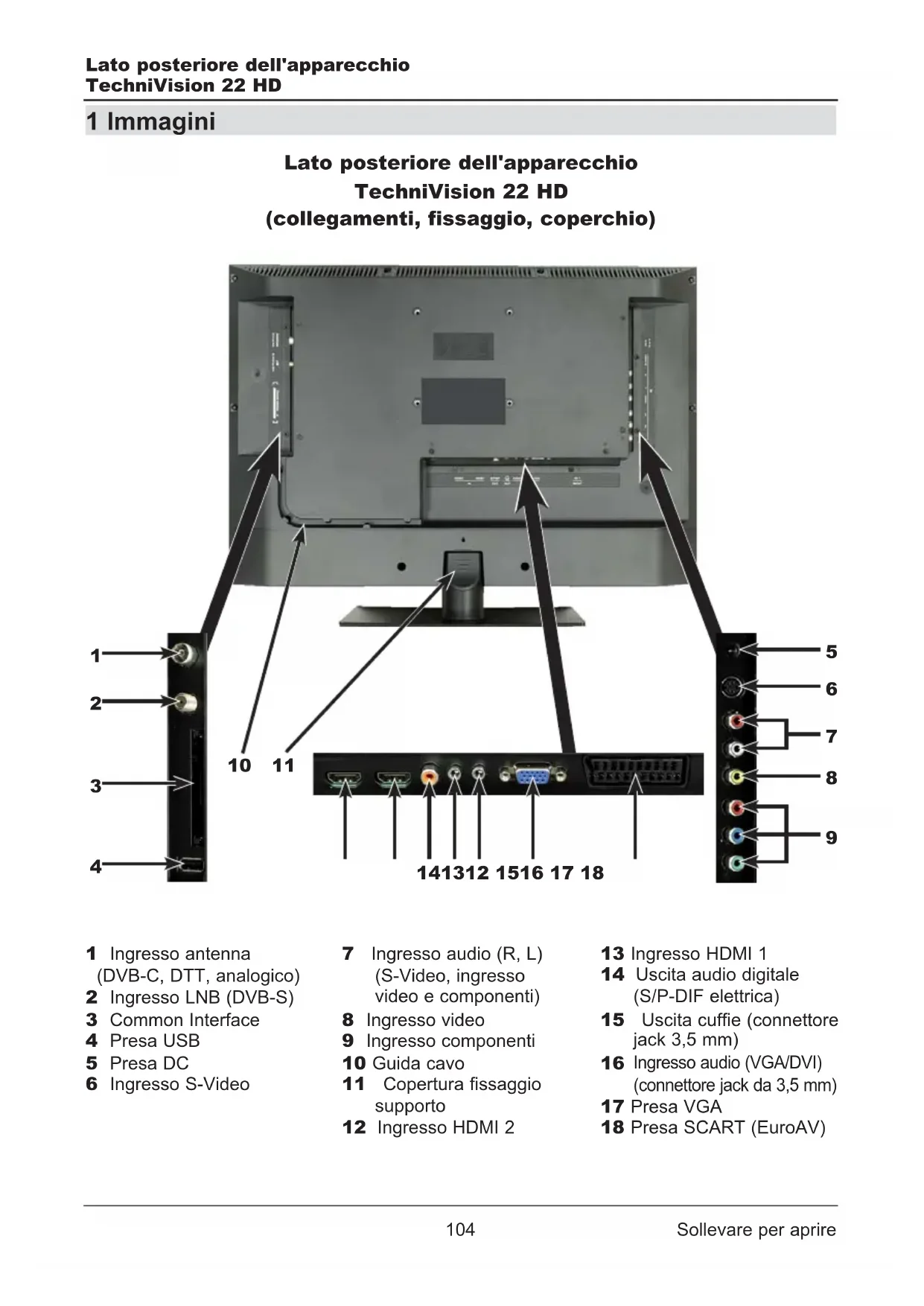

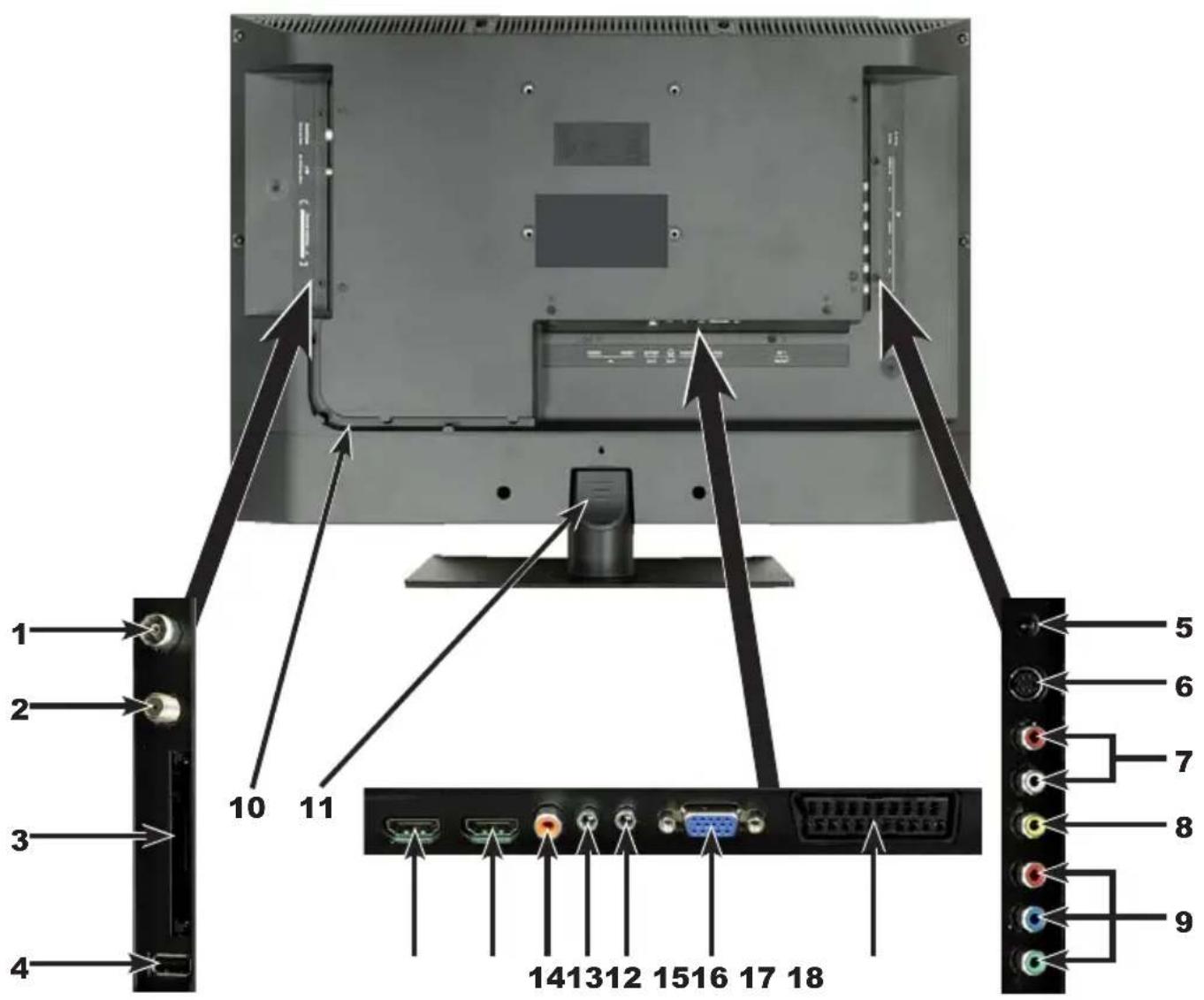

Lato posteriore dell'apparecchio TechniVision 22 HD

(collegamenti, fissaggio, coperchio)

1 Ingresso antenna (DVB-C, DTT, analogico)
2 Ingrasso LNB (DVB-S)
3 Common Interface
4 Presa USB
5 Presa DC
6 Ingrasso S-Video

7 Ingresso audio (R, L)
(S-Video, ingresso video e componenti)
8 Ingresso video
9 Ingresso componenti
10 Guida cavo
11 Copertura fissaggio supporto
12 Ingrasso HDMI 2

13 Ingrasso HDMI 1
14 Uscita audio digitale (S/P-DIF elettrica)
15 Uscita cuffie (connettore jack 3,5 mm)
16 Ingresso audio (VGA/DVI) (connettore jack da 3,5 mm)
17 Presa VGA
18 Presa SCART (EuroAV)

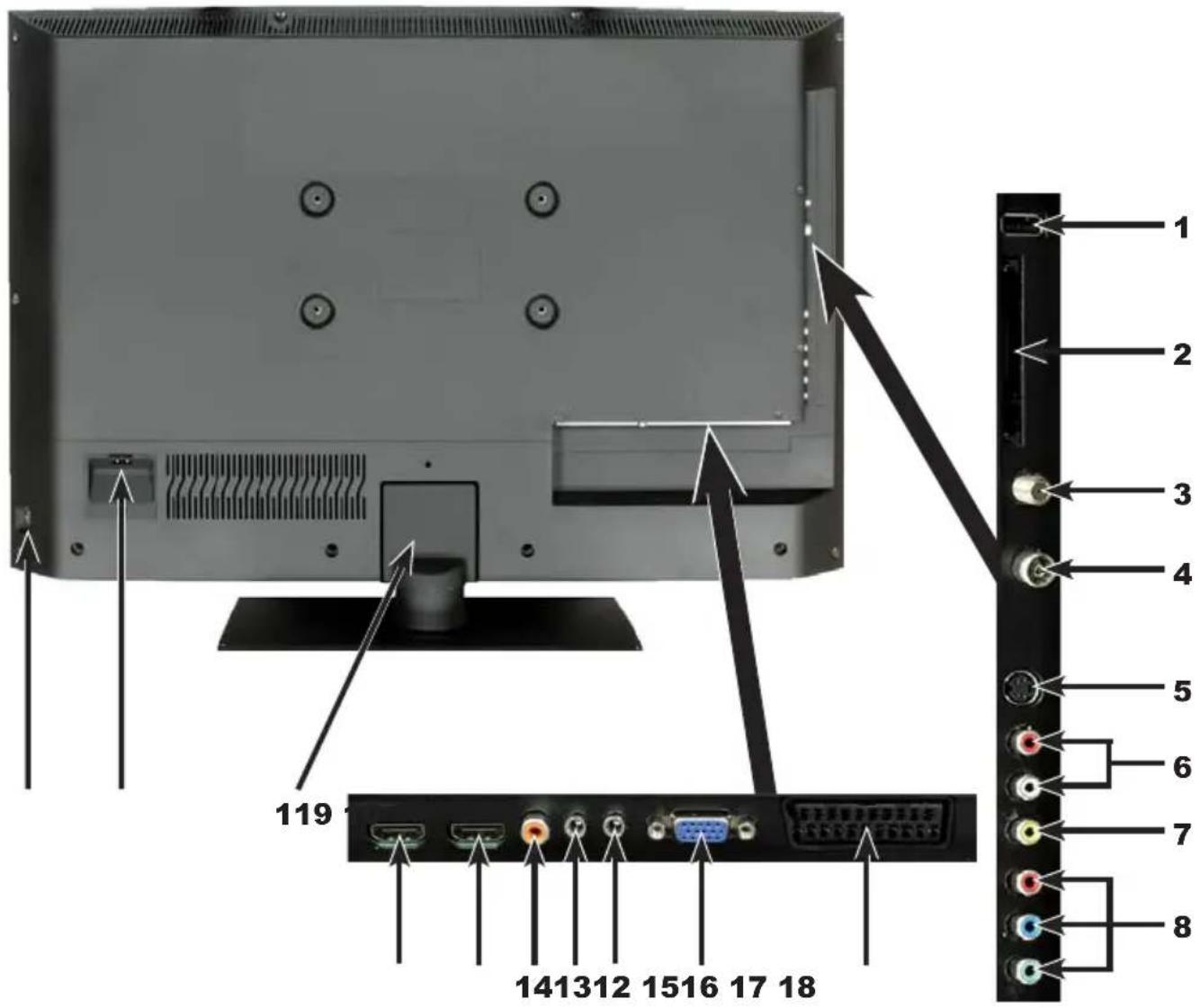

Lato posteriore dell'apparecchio

TechniVision 26 / 32 HD

(collegamenti, coperchio)

1 Presa USB
2 Common Interface
3 Ingrasso LNB (DVB-S)
4 Ingresso antenna (DVB-C, DTT, analogico)
5 Ingresso S-Video
6 Ingresso audio (R, L)
(S-Video, ingresso video e componenti)

7 Ingrasso video
8 Ingresso componenti
9 Pulsante di accensione
10 Presa di rete
11 Copertura fissaggio supporto
12 Ingrasso HDMI 2
13 Ingrasso HDMI 1

14 Uscita audio digitale (S/P-DIF elettrica)
15 Uscita cuffie (connettore jack 3,5 mm)
16 Ingresso audio (VGA/DVI) (connettore jack da 3,5 mm)
17 Presa VGA
18 Presa SCART (EuroAV)

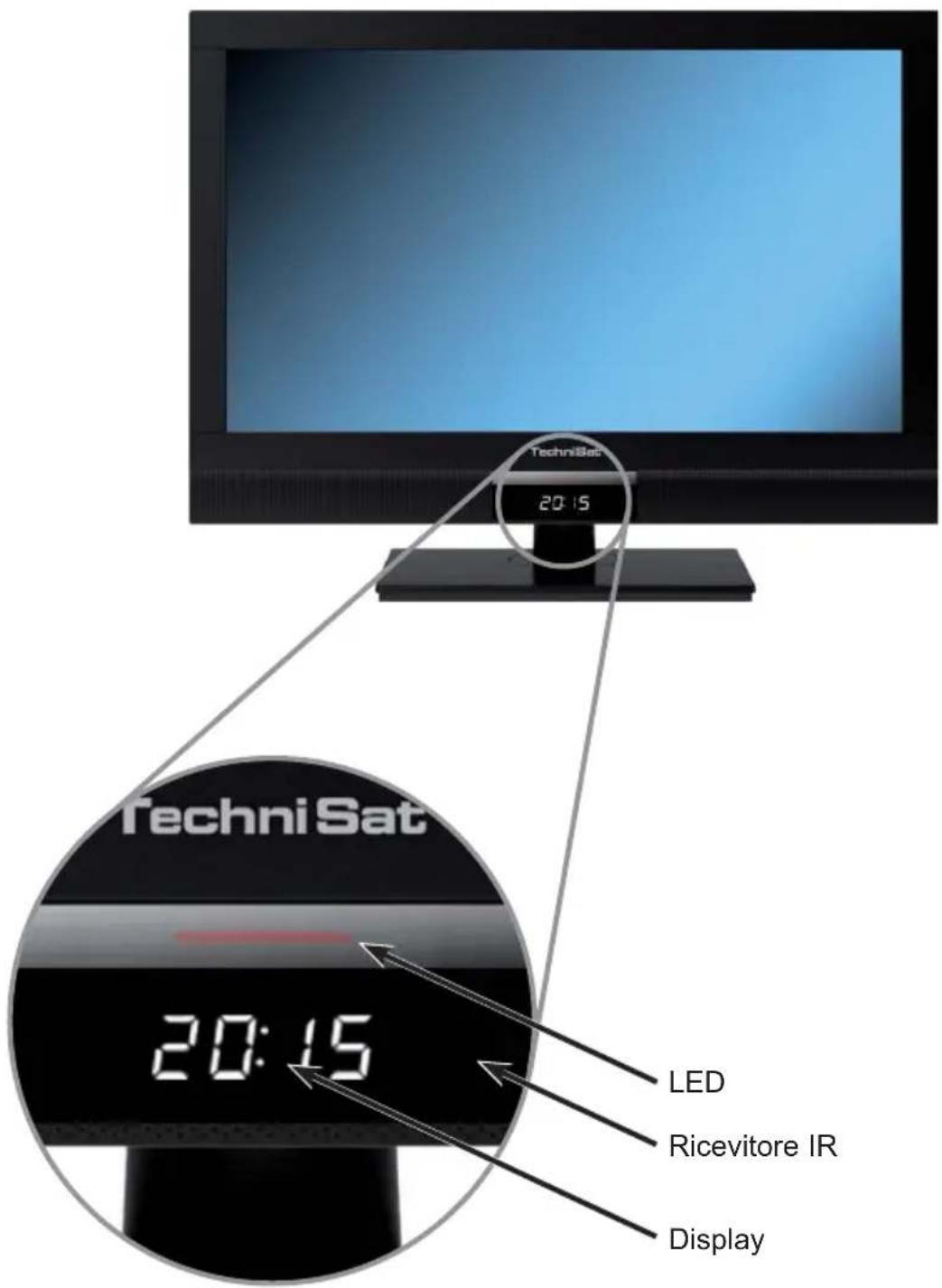

Parte anteriore dell'apparecchio

(Visualizzazione)

2 Leggere attendamente prima di cominciare

Gentile cliente,

le presenti istruzioni sintetiche descrivono esclusivamente le principali opzioni di collegamento e le operazioni d'uso di base per consentire un primo approccio rapido all'uso di TechniVision 22, TechniVision 26 o TechniVision 32.

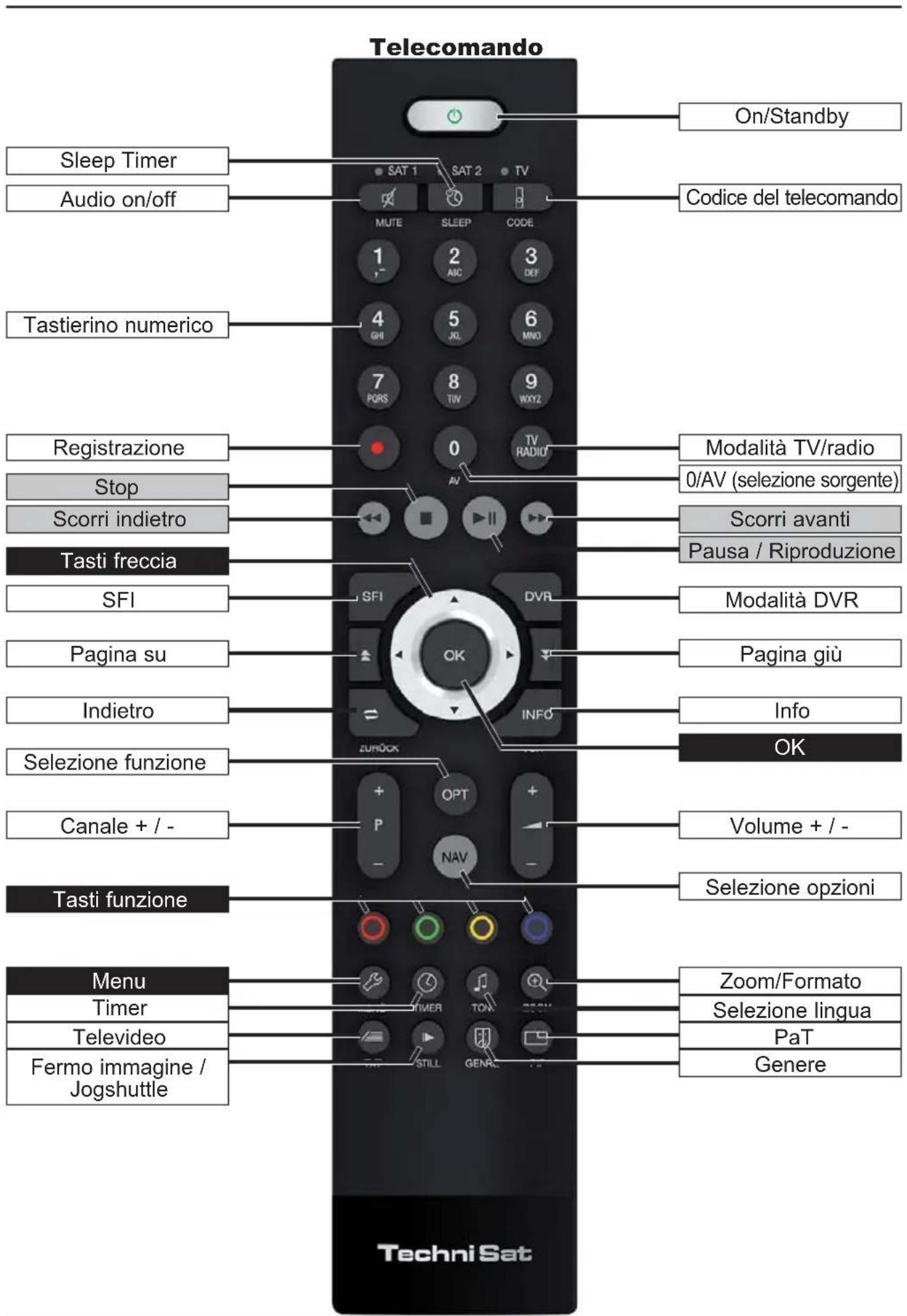

3 Telekomando

3.1 Sostituzione delle batterie

Aprire il coperchio del vano batterie sul lato posteriore del telecomando, facendolo scorrere nella direzione della freccia e quindi sollevandolo.
Inserire le batterie in dotazione prestandoattenzione alla polarità (indicata nel vano batterie).
Chiudere il vano batterie.

3.2 Codice del telecomando

Commutando l'opzione telecomando, con quello telecomando è possibile utilizzato un teilevisore TechniSat e due ricevitori TechniSat con la stessa codifica.

Per commutare l'opzione del telecomando, tenere premuto il tasto Codice del telecomando e premere il tasto OK finché il LED dell'opzione del telecomando desiderata (TV, SAT1 o SAT2) non lampeggia brevamente.

i Durante la pressione di un tasto viene visualizzato il codice del telecomando attualmente impostato mediante lampeggiamento del LED corrispondente.

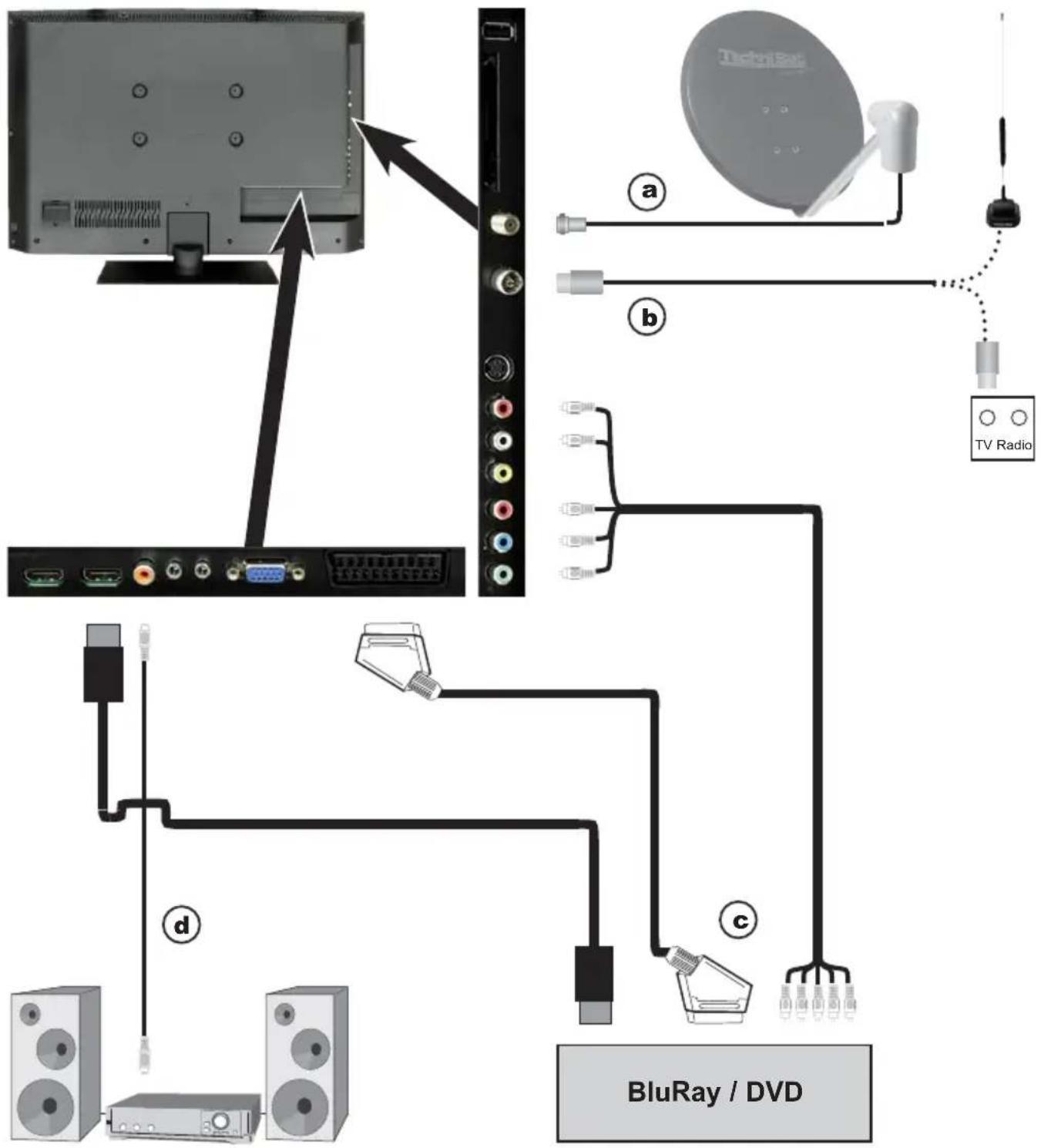

4 Collegamento

a Collegamento dell'antenna satellitare con l'ingresso LNB.
b Collegamento del cavo (digitale e/o analogico) o dell'antenna DTT con l'ingresso antenna del teilevisore.
c Collegamento del teilevisore con unlettore BluRay/DVD mediate cavo HDMI o cavo per componenti Cinch.
d Collegamento dell'uscita audio digitale con uno stereo hi-fi o un impianto surround.

I rimandi a b c riportati di seguito fanno riferimento all'esempio di collegamento a pagina 109

4.1 Antenna satellitare

a Collegare l'ingresso LNB 1 dell'apparecchio mediante apposto cavo coassiale con l'unità esterna.

4.2 Collegamento dell'antenna e del cavo (analogico e digitale)

b Collegare l'ingresso dell'antenna del teilevisore LCD con un'antenna terrestre o con la presa di collegamento del cavo o dell'antenna.

Per la ricezione contemporanea dei segnali DTT e DVB-C, nonché dei canali via cavo utilizzato lo switch DVB C/T TechniSat (cod. art. 0000/3263). Questo erruttore commuta automaticamente fra la ricezione DTT e la ricezione di canali DVB-C e analogici via cavo e impedisce che le frequenze si influenzino reciprocamente.

4.3 Lettore BluRay/DVD

c Collegare illettore BluRay/DVD mediante un cavo HDMI alla presa HDMI.

4.4 Amplificatore surround/hi-fi

Per ottener la migliorie qualita del suono, è possible collegare il tevisore LCD ad un amplificatore surround o hi-fi.

d Se l'amplificatore dispone di un ingresso elettrico (S/P-DIF), collegare la presa uscita audio digitale (elettrica) all'ingresso elettrico dell'amplificatore.

Sono disponibili, a seconda dell'emittente, il segnale stereo (PCM) e il segnale Dolby Digital (AC3), se trasmesso.

4.5 Collegamento alla rete elettrica

TechniVision 22 HD

L'apparecchio deve essere collegato alla rete elettrica mediante l'alimentatore solo dopo che l'apparecchio completo di tutti gli accessori è stato cablato. In quello modo si evitano danni all'apparecchio o ad altri componenti.

Collegare lo spinotto tondo dell'alimentatore alla presa DC (vedere pagina 104 #5).
Inserire quindi il cavo di rete nell'alimentatore e collegarlo ad una presa 230 V / 50 Hz.

TechniVision 26 / 32 HD

L'apparecchio deve essere collegato alla rete elettrica solo dopo che l'apparecchio completeness di tutti gli accessori è stato cablato. In quello modo si evitano danni all'apparecchio o ad altri componenti.

Inserire quando il cavo di rete nella presa di rete (vedere pagina 105 #10) e collegarlo ad una presa 230V / 50Hz .

5 Funzionamento di base

Egregio cliente,

nei seguenti punti descriptoreremo il funzionamento di base e gli aspetti del funzionamento dell'apparecchio ricorrenti. In quello modo lagettura delle istruzioni sare alla facilitata, non esendo presente la ripetizione delle fasi identiche in agli punto delle istruzioni.

Nell'apparecchio acquistato viene utilizzato il cosiddetto "On Screen Display"

(sovrimpressione a schermo). Questa funzionalità facilitata l'uso dell'apparecchio, poiché i tasti del telecomando possono svolgere diverse funzioni e quando il loro numero cui quod esere ridotto.

Con l'On Screen Display (in breve OSD) le funzioni o le impostazioni selezionate sono messe in risalto mediante un contrassegno.

Inoltre, sul bordo inferiore dello schermo, è presente una riga in cui vengono rappresentati i diversi tasti del telecomando con le funzioni associate in un dato momento.

In queste istruzioni sono evidenziate in grassetto i concetti rappresentati nell'OSD e i tasti da premere per distinguuerli dal resto del testo.

Attenzione: indica un'avventenza importante che deve essere rispetto per evitare difetti all'apparecchio, perdite di dati o un funzionamento indesiderato.
Suggerimento: indica un'avertenza relativa alla funzione descritta e una funzione in relazione adessa o da osservare con riferimento al corrispondente punto delle istruzioni.

5.1 Accensione e spegnimento dell'apparecchio

Se l'apparecchio si trov a in standby, accenderlo premendo il tasto On/Standby.
Dalla modalità in corso, mettere in standby l'apparecchio premendo il tasto On/Standby.
Per l'accensione e lo spegnimento dell'apparecchio, seguire ancche il punto 7.1 e i punti 7.1.1 - 7.1.4 nonché i rimandi ivi indicatei.

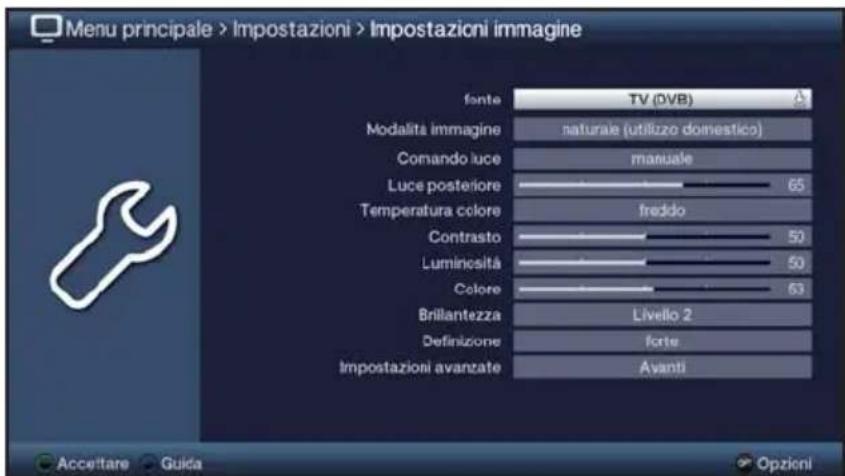

5.2 Accesso al menu principale e navigazione nei menu / nelle funzioni

Il seguente esempio spiega come accedere al menu principale e ad un sottomenu. L'obiettivo dell'esempio è di accedere al menu Impostazioni immagine.

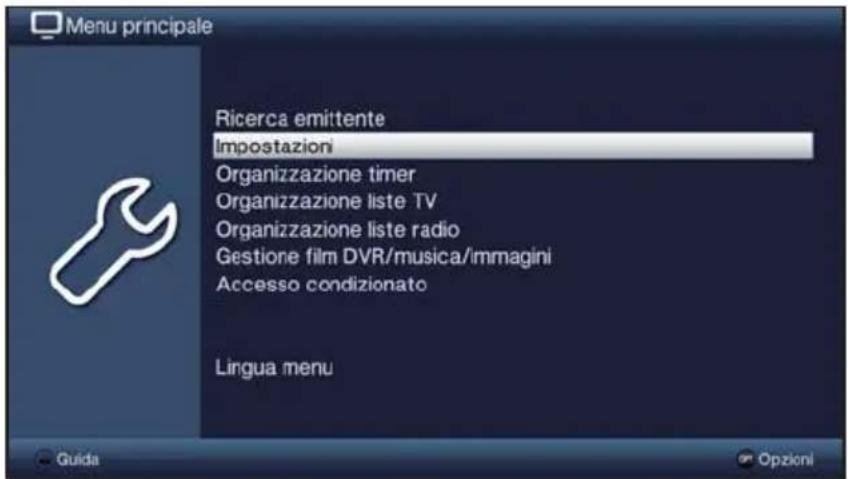

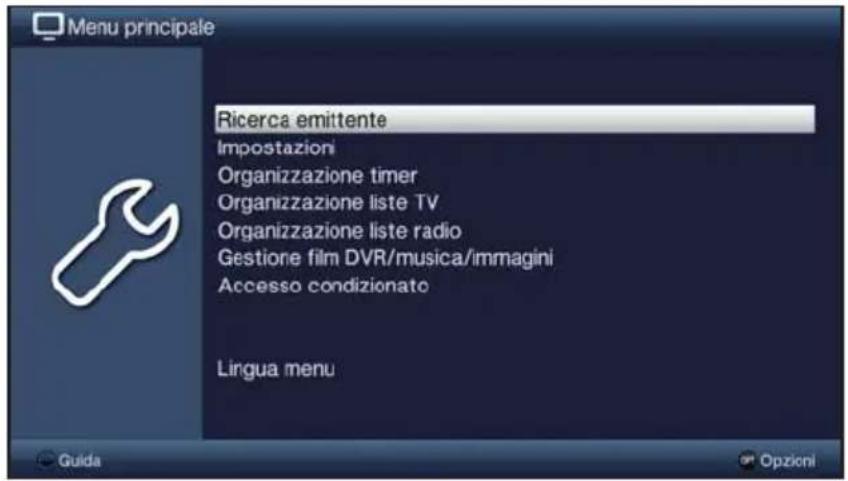

Dopo aver premuto il tastingo Menu, sullo schermo si après il menu principale.

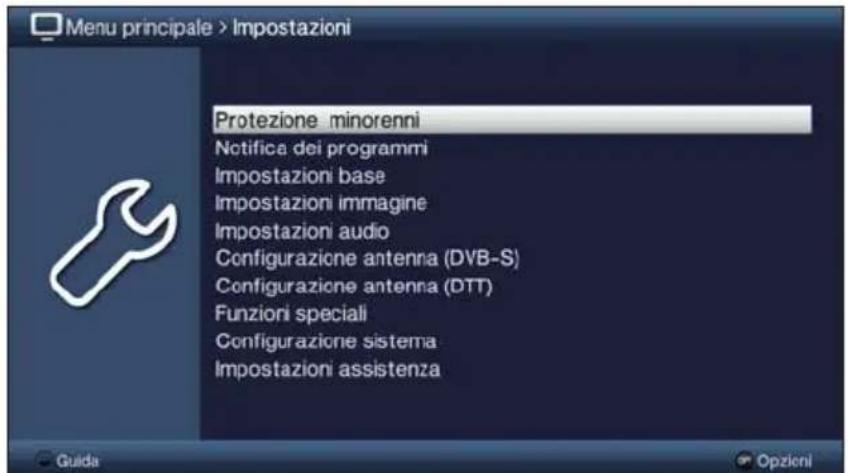

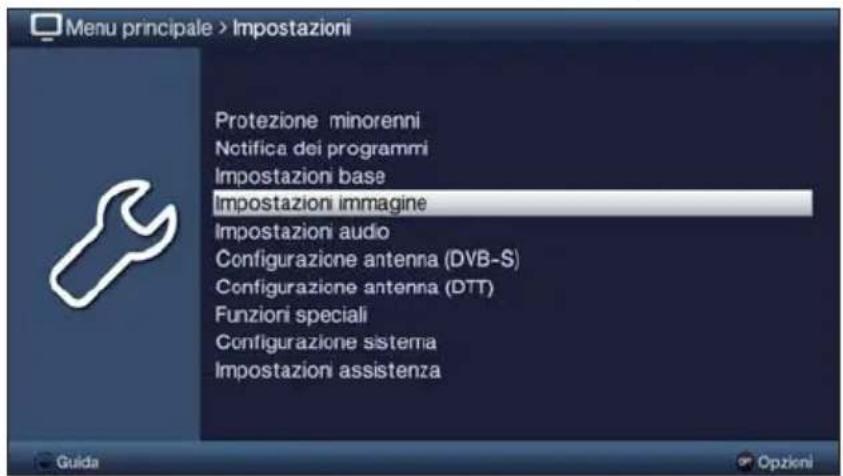

Selezionare la voce del menu Impostazioni, spostando la selezione con i tasti freccia su esta funzione.

Premere il tasting OK per aprire il menu Impostazioni.

Selezionare ora con i tasti freccia su/giù la riga Impostazioni immagine.

Confermando con il tasting OK, si après il menu Impostazioni imagine.

i Allo stesso modo, quando si selezione la voce di un sottomenu per aprirla, è possibile selezionare i singoli punti del menu per modificare le relative impostazioni.
In alcuni menu le voci devono essere selezionate con uno spostamento laterale. Ciò è possibile premendo i tasti freccia destra/sinistra.
Premendo i tasti freccia su/giù è possibile spostare la selezione di una riga e con i tasti Pagina su/giù è possibile spostarla di una pagina.
Nella riga superiore del menu è visualizzato il cosiddetto percorso del menu. Esso indica in quale menu ci si trov e in che modo è stato raggiunto quello menu. Nell'esempio riportato Menu principale > Impostazioni > Impostazioni immagine. Nelle ulteriori istruzioni verrà indicato il percorso del menu, che indica in che modo raggiungere quel menu con le impostazioni descrirente.
i Se nella riga inferiore dello schermo è visualizzato il tasting funzione blu con Guida, è possibile premere quello tasting per visualizzare una guida. Per chiuderla premere lo stesso tasting.

5.3 Accettare le impostazioni / Uscire dai menu e dalle funzioni

In alcuni menu e funzioni è necessario confermare manualmente le modifiche eseguite per poterle accettare. In caso contrario, uscendo dal menu o alla funzione vengono ripristinati automaticamente i valori validi prima della modifica.

i Se viene visualizzato un Campo Accettare o nella riga inferiore dello schermo compare un tasto funzione verde con Accettare, le modifiche apportate devono essere accettate manualmente.

Selezionare Accettare con i tasti freccia destra/sinistra e confermare con OK o premere il tastinge verde Accettare per accettare le modifiche e tornare al livello di menu superiore.

In alternative

Premere il tasto Indietro.

Compare una richiesta di salvataggio delle modifiche apportate.

Selezionare con tasti freccia destra/sinistra Si o No e confermare con il tasto OK.

A seconda della selezione vengono memorizzate o annullate le modifiche e si ritorna al livello di menu superiore.

In alternative

Per uscire direttamente dal menu premere il tastingo Menu.

In quello vengono ripristinate le Impostazioni da accettare manualmente.

i Se nella riga inferiore dello schermo non appeare il tasto funzione verde con Accettare, le modifiche vengono salvate automaticamente all'uscita dal menu.

5.4 Modificare un'impostazione

È possibile modificare le impostazioni mediante la Freccia di selezione, l'Elenco di selezione, l'Immissione numerica e la Tastiera virtuale. Il metod per modificare un'impostazione selezionata è predefinito dall'apparecchio. Il metod può essere riconosciuto dai seguenti symboli:

Freccia di selezione (punto 5.4.1)

Le frece sono rappresentate sul lato sinistro o destro della selezione.

• Elenco di selezione (punto 5.4.2)

Le frece sono rappresentate sul lato sinistro o destro della selezione.

L'icona è rappresentata sul lato sinistro o destro della selezione.

5.4.1 Freccia di selezione

Se viene visualizzata a sinistra o a destra del valore impostato, quello cui èsere modificato con i tasti freccia sinistra/destra.

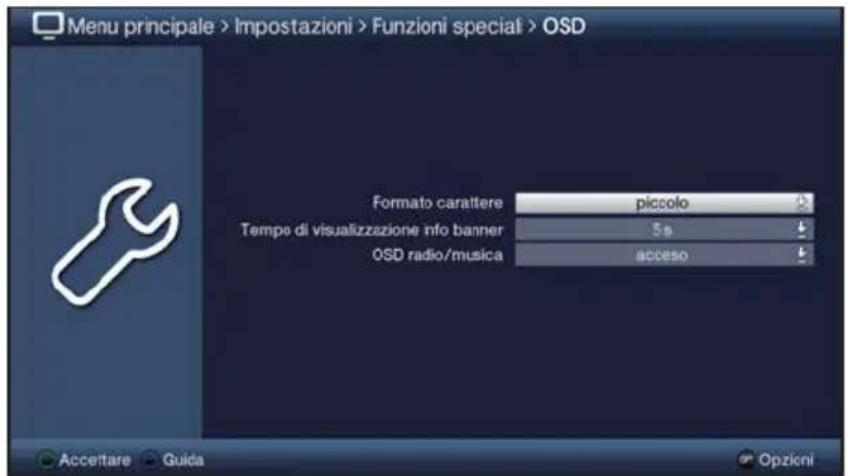

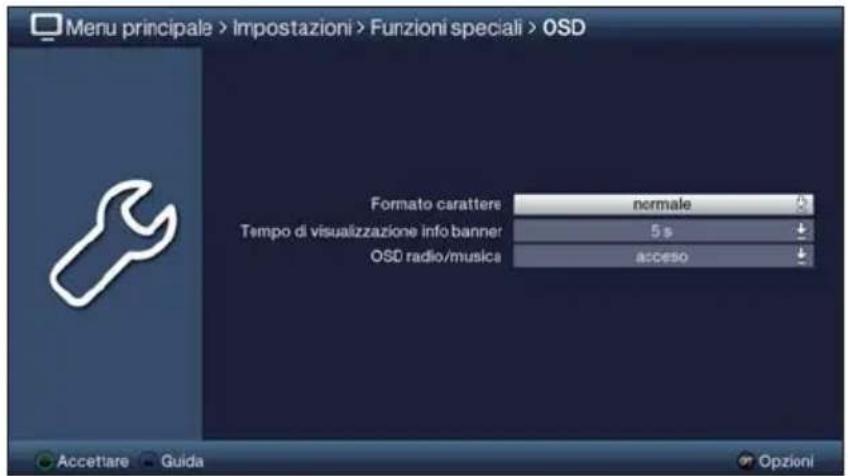

5.4.2 Elenco di selezione

Se è visualizzato a destra del valore impostato, quello cui quod sono modificato mediante l'élenco di selezione.

Premere il tasto OK per aprire l'elenco di selezione.

Selezionare l'impostazione desiderata con i tasti freccia su/giu.

Premendo i tasti freccia su/giu è possibile spostare la selezione di una riga e con i tasti Pagina su/giu è possibile spostarla di una pagina.

Confermare con OK per chiudere l'elenco di selezione e visualizzare l'impostazione selezionata nel menu.

5.4.3 Immissione numerica

Utilizzato i Tasti numerici inseire la nuova impostazione desiderata se all'interno della selezione è presente un punto interrogativo un valore numero 12109
Prestare attenzione al numero di cifre inserte: il loro numero deve essere sempre uguale. Questo significica che se viene richiesto un valore a cinque cifre (ad es. "10600"), ma si vuole insertire un valore a quattro cifre (ad es. "9750"), si deve anteporre uno "0" per agli cifra non utilizzata. In questo caso si deve insertire "09750".

5.4.4 Tastiera virtuale

Se è visualizzata a destra del valore impostato, quello cui sono ossere modificato mediante la tastiera virtuale. Per quello metod di immissione sono disponibili tre diverse tipologie di tastiera. è possibile passare alla cosiddetta tastiera QWERTY alla tastiera alfabetica o utilizzato una tastiera per SMS.

Il funzionamento della tastiera QWERTY èidentico a quello della tastiera alfabetica. Si differenziano solo nella disposizione di lettere, numeroi, segni e symboli.

Premere il tasting OK per aprire la tastiera virtuale. La tastiera compare ora in versione alfabetica.

Premere il tasto Opzione per passare alla tastiera QWERTY e per tornare alla tastiera alfabetica.

Ora è possibile effettuare l'immissione desiderata come descripto di seguito.

Tasti freccia:

Spostamento della selezione sui tasti della tastiera virtuale.

OK: Il symbolo selezionato viene acquisito nell'immissione e

aggiunto in coda o viene eseguita la funzione selezionata.

/ Tasto funzione giallo:

La tastiera passa da maiuscolo a minuscolo e viceversa.

/ Tasto funzione rosso:

Premendolo/tenendolo premuto si cancella il carattere che precede la selezione arancione/l'intera immissione.

/ Tasto funzione verde:

L'immissione effettuata viene salvata.

/ Tasto funzione blu:

La tastiera passa ai simboli alternativi.

<

Spostamento della selezione arancione all'interno dell'immissione.

L'uso della tastiera SMS precede l'utilizzo dei Tasti numerici della tastiera alfabetica o della tastiera QWERTY e può avvenire in qualsiassi momento. I tasti colorati mantengono le funzioni descritte precedentamente.

Premere uno dei Tasti numerici da 0 a 9 per selezionare lettere, numeroi, segnii e symboli.

Dopo aver premuto un Tasto numero, viene selezionata la prima lettera della corrispondente riga dei simboli.

Premendo nuovamente lo stesso Tasto numero, la selezione si sposta di un Campo a destra.

Premere ripeturamente finché non si raggiunge il symbolo desiderato. Dopo quello istante, quello viene aggiunto all'immissione.

Ai diversi Tasti numerici sono associate i seguenti numeri, lettere, segni e symboli.

0:
1:
2: a b c 2 a a b a a c c
3:
4:
5:
6: n 6n n n n
7:
8: 1078001506
9: Wxzyzzy

i Una volta raggiunto il Campo desiderato con la selezione, è possibile iniziare direttamente la selezione del symbolo successivo, poiché in quello caso il symbolo viene aggiunto direttamente all'immissione.
i Se si desidera proseguire direttamente con la selezione di un symbolo dello stesso Tasto numerico, è possibile aggiungere il symbolo precedentemente selezionato premendo il tasto freccia destra.

5.5 Selezione opzioni

In alcuni menu e modalità operative (ad es. modalità TV, riproduzione musica/immagini ecc.) è possibile accedere a funzioni aggintive e opzioni mediante la selezione opzioni.

Premere il tasting Opzione per aprire la selezione delle opzioni nell'angolo inferiore destro dello schermo.

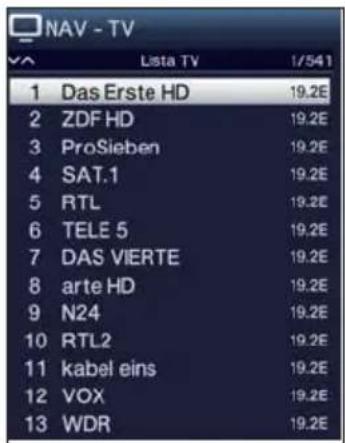

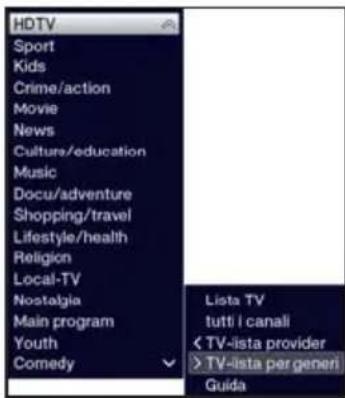

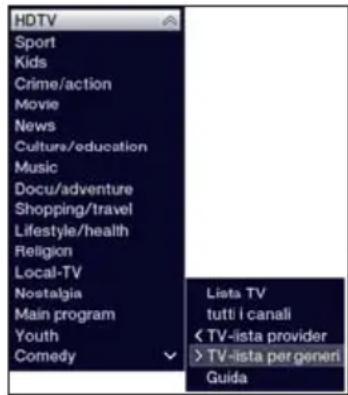

In questo esempio è rappresentata la selezione di opzioni dell'Elenco canali.

Premere nuovamente il tasto Opzione per tornare indietro di una riga.

Alcune opzioni vengono selezionate direttamente in questa finestra. Altre opzioni, che presentano diverse possibilità di selezione secondaria, sono suddivise in gruppi di opzioni. Selezionare uno di questi gruppi di opzioni per aprire automaticamente un'ulteriore finestra a sinistra.

All'interno del gruppo è possibile selezionare una delle opzioni con i tasti freccia su/giù.
Premendo i tasti freccia su/giù è possibile spostare la selezione di una riga e con i tasti Pagina su/giù è possibile spostarla di una pagina.
Premere il tasto OK per selezionare l'opzione e uscire alla selezione opzioni.
Se non si desidera selezionare alcuna opzione, bensi si vuole uscire alla selezione opzioni sulla apportare modifiche, premere il tasting Opzione finché non si esce.

6 Prima installatione

Alla prima messa in funzione dell'apparecchio viene avviata automaticamente la guida d'installazione Installazione automatica. Con la guida d'installazione è possibile modificare le impostazioni del teilevisore in modo rapido e simplice.

i La procedura di prima installatione mostrata qui è solo un esempio. La procedura precise di prima installatione dipende delle impostazioni effettuate. Seguire con precisione le istruzioni a schermo.

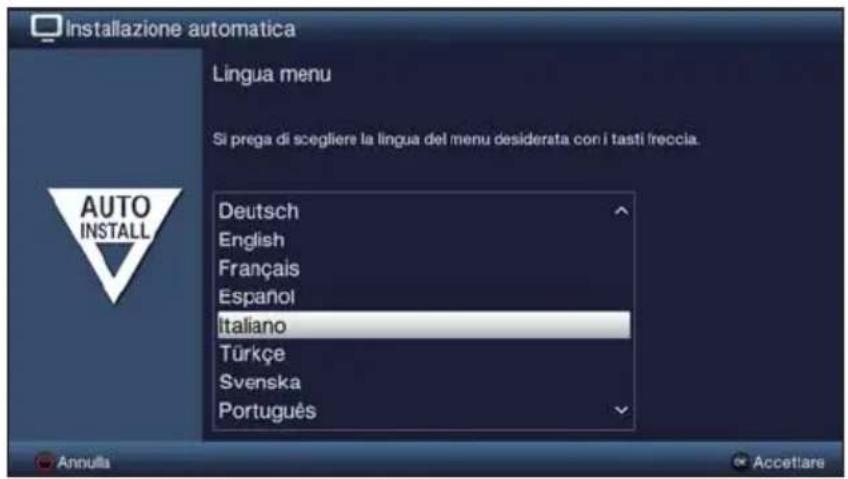

Lingua del problema

Con i tasti freccia su/giù selezionare la lingua del sistema desiderata e confermare con il tasting OK.
A seconda della selezione, viene impostata automaticamente la lingua audio preferita.

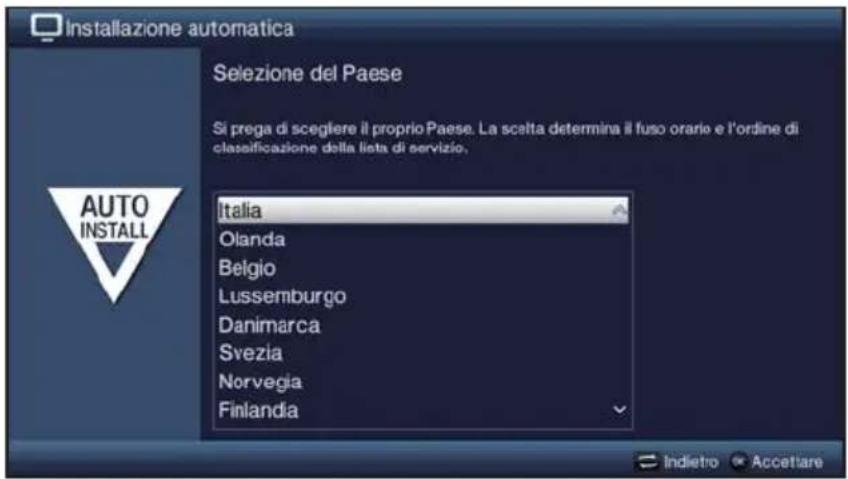

Impostazione del Paese

Selezionare con i tasti freccia su/giù il Paese in cui si utilizes l'apparecchio e confermare premendo il tasting OK.
A seconda della selezione vengono impostate automaticamente l'ora e l'ora legale. Inoltre, con esta impostazione nella guida d'installazione e dopo una ricerca emittenti, i canali vengono ordinati automaticamente.

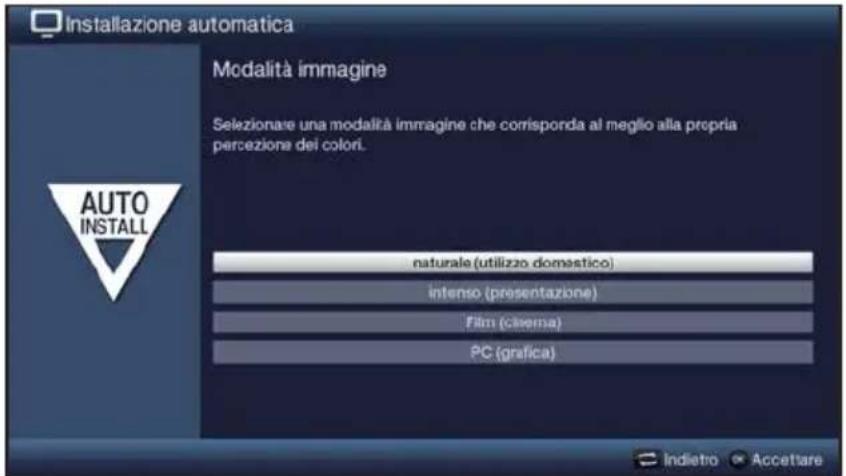

Modalità imagine

Con i tasti freccia su/giù selezionare la modalità immagine desiderata e confermare con il tasting OK.
I valori preimpostati nella modalità imagine selezionata possono essere modificati快来 l'AutoInstall dal menu principale in Impostazioni > Impostazioni imagine.
Se si selezione la modalità immagine intensiva prestare attenzione all'avventenza visualizzata e confermare premendo il tasting OK.

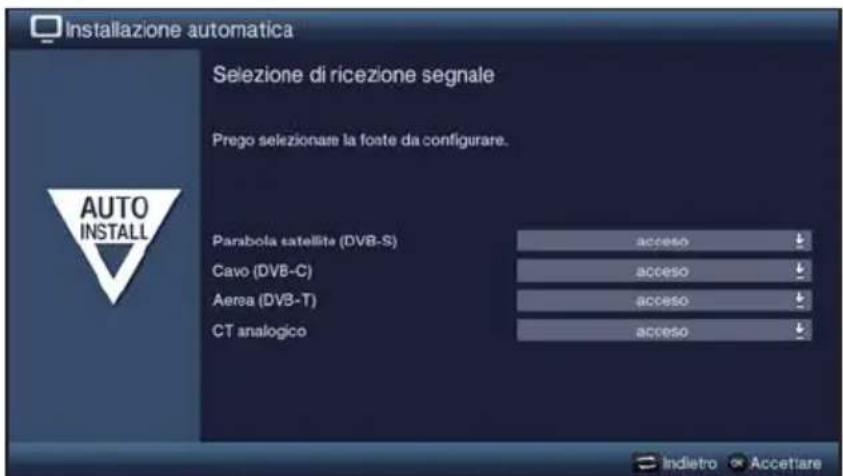

Selezione di ricezione segnale

Selezionare i segnali di ricezione disponibili con i tasti freccia su/giu. DVB-S per i canali satellitari digitali;

DVB-S per i canali satellitari digitali;

DVB-C per i canali digitali via cavo;

DVB-T per i canali del digitale terrestre;

CT analogico per i canali via cavo e terrestri analogici

Con i tasti freccia destra/sinistra, impostare se si desidera utilizzato il segnale di ricezione selezionato (acceso) o meno (spento).
Confermare premendo il tasting OK.

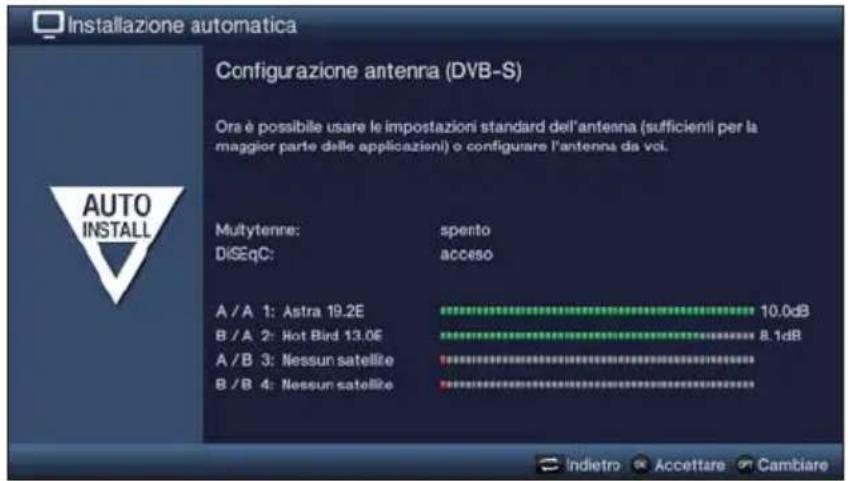

Configurazione antenna (DVB-S)

In questa fase d'installazione è possibile adattare l'impostazione dell'apparecchio alla configurazione dell'antenna satellitare.

i Se la sorgente DVB-S è stata disattivata,ève di但这a pagina della guida d'installazione compare direttamente la pagina "Configurazione antenna (DVB-T)".

Premere il tasto OK per accettare l'impostazione dell'antenna standard e proseguire con il punto "Configurazione antenna (DVB-T)".
Se la configurazione dell'impiano di ricezione non corrisponde all'impostazione standard, premere il tasto Opzione per aprire la configurazione dell'antenna e modificare le impostazioni in base all'impiano di ricezione.

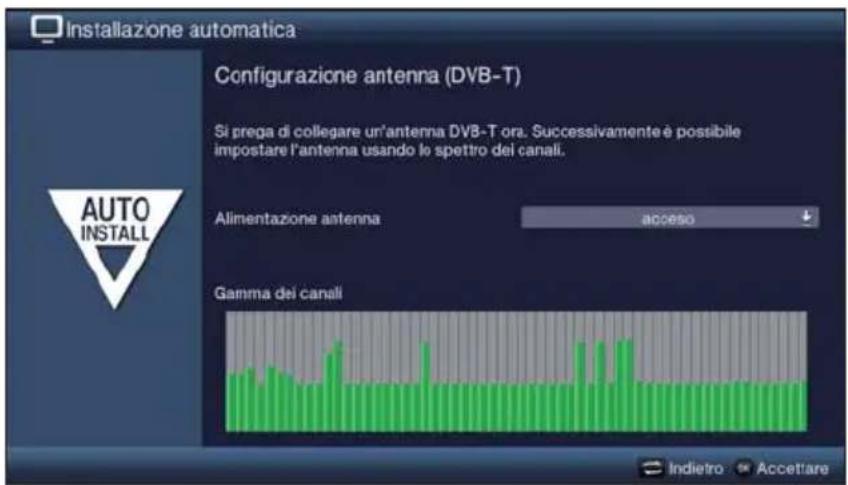

Configurazione antenna (DVB-T)

In questa fase viene visualizzata una gamma di canali con le rispettive soglie di segnale al fine di orientare l'antenna DVB-T per una ricezione ottimale.

Se il DVB-T è stato disattivato, compare direttamente la "Ricerca emittenti / ISIPRO".

Attivare o disattivare l'alimentazione elettrica con i tasti freccia destra/ sinistra.
Premere il tasting OK per accettare l'impostazione e passare alla fase successiva della guida d'installazione.

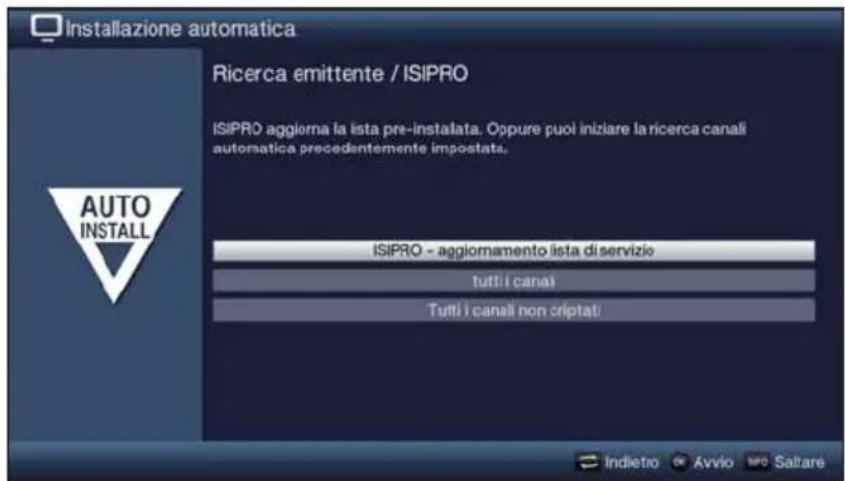

Ricerca emittente / ISIPRO solo DVB-S

Ci sono diverse possibilità di ricerca di nuove emittenti e di aggiornamento dell'elenco canali. è possibile scaricare dai satelliti un nuovo elenco canali satellitari per il tevisore mediante la funzione elenco canali ISIPRO o eseguire una ricerca dei canali.

Per scaricare un elenco canali aggiornato, selezionare con i tasti freccia su/ giù la riga ISIPRO - aggiornamento lista di servizio e avviare la procedura premendo il tasto OK.
Se si desidera eseguire una ricerca canali mediante satellite inceve dell'aggiornamento dell'elenco canali o il segnale di ricezione DVB-S non è stato configurato, con i tasti freccia su/giu selezionare il Campo Tutti i canali o Tutti i canali non cripiali e avviare la ricerca dei canali premendo il tasting OK.
Se non si desidera avviare l'aggiornamento dell'elenco canali né una ricerca dei canali, è possibile saltare questa fase premendo Info.
Il punto ISIPRO - aggiornamento lista di servizio cui è essere selezionato se in "Sezione di ricezione segnale" si è attivata la fonte DVB-S. Dop o l'aggiornamento dell'elenco canali viene effettuata automaticamente una Ricerca emittenti mediante "Tutti i canali" da tutte le altre fonti di ricezione configurate.
i Con Tutti i canali vengono ricercati i canali in chiaro e quelli codificati, nelle con Tutti i canali non criptali vengono ricercati solo i canali in chiaro.
i Durante la ricerca dei canali vengono ricercati automaticamente i programmi nelle aree di ricezione scelte. Questa operazione cui durare alcuni minuti. Prestare attenzione alle eventuali finestre a schermo.
i Se si salute la ricerca dei canali o l'aggiornamento dell'elenco canali, viene caricato l'elenco canali predefinito, se è stato configurato il DVB-S con "Sezione di ricezione segnale". Per tutte le altre sorgenti non sono disponibili canali. In qualsiasi momento è possibile, tuttavia, eseguire una ricerca dei canali nel menu principale in Ricerca emittente.

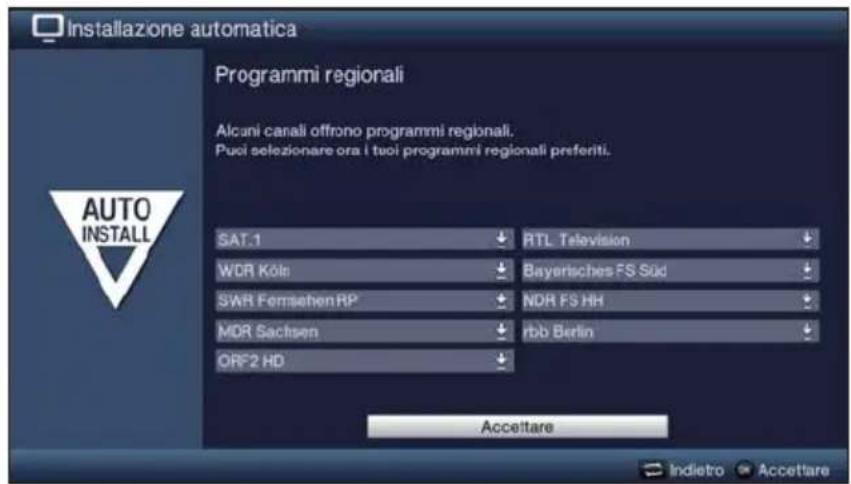

Programmi regionali

Alcune emittenti trasmettono una programmazione con contento che varia da regione a regione. Da esta pagina è possible stabilire a quale programma regionale dare la preferenza.

Con i tasti freccia, selezionare l'emittente di cui si desidera impostare la preferenza per il canale regionale e selezionare il canale mediante l'elenco di selezione.
Successivamente selezionare un'alto canale regionale per un'emittente, come da punto 7.2.4; il canale viene salvato per questa emittente.

Attualizzazione del software

Se non si desidera ricercare un nuovo software ed eventualmente attendere il caricamento del software, è possibile saltare esta fase premendo il tasting Info.
Se non è disponibile alcun aggiornamento software, premendo il tasting OK si passa direttamente alla fase successiva della guida d'installazione.
Se"Ince e stato rilevato un nuovo software per l'apparecchio, premendo il tasto OK viene avviato automaticamente l'aggiornamento software.

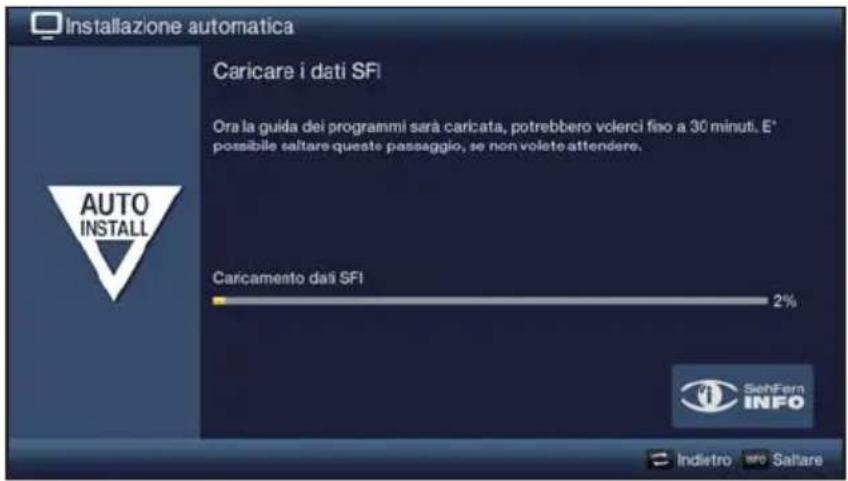

Caricare i dati SFI

Il tevisore dispone di una guida elettronica dei programmi SFI (SiehFernInfo). Per poter visualizzare i dati della guida elettronica dei programmi, questi devono prima essere scaricati. Dopo l'eventuale aggiornamento del software, il tevisore inizia automaticamente a caricare i dati SFI. Questa operazione può durare fino a 30 minuti.

Se non si desidera attendere il caricamento dei dati SFI, è possibile saltare la procedura premendo il tasto Info.
i Se si è saltato l'aggiornamento SFI, l'apparecchio carica automaticamente i dati SFI all'ora impostata, a condizione che la funzione sia attiva e che l'apparecchio si trovi in standby all'ora stabilita. Inoltre l'aggiornamento cui quessere avviato manualmente in qualsiasi momento dal menu principale in Impostazioni > Notifica dei programmi.

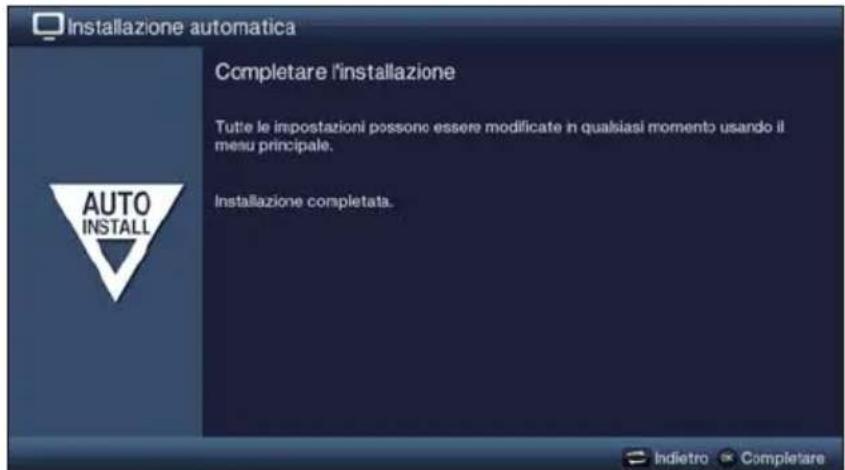

Chiudere l'assistente d'installazione

Confermare il messaggio finale della guida d'installazione premendo il tasto OK.

7 Funzionamento

7.1 Accensione e spegnimento del teilevisore

7.1.1 Attivazione con pulsante di accensione dell'apparecchio (solo per TechniVision 26/32 HD)

Accendere il tevisore premendo il Pulsante di accensione (vedere pagina 105 #9).

Il teileisore esegue ora un'inizializzazione e nel fratto non puo essere utilizzato. Questa operazione puo richiedere alcuni secondi.

7.1.2 Accensione dallo stato di standby

Accendere l'apparecchio premendo il tasto On/Standby o il tasto Canale +/- o premendo un tasto numerico da 0 a 9 del telecomando.

i La modalità operativa è indicata dal LED verde, se attivo nel menu principale in Impostazioni > Impostazioni base.

i Se è stato attivato il parental control definito dall'utente (TechniFamily), compare la selezione dell'utente come da punto 7.1.3 delle istruzioni brevi.

7.1.3 Spegnimento dallo stato di standby

7.1.4 Disattivazione con pulsante di accensione dell'apparecchio (solo per TechniVision 26/32 HD)

Spagnere l'apparecchio premendo il tasto On/Standby.
i Attention, in fase di spegnimento dell'apparecchio il systema verifica se è disponibile un nuovo software di sistema o un nuovo elenco canali. Questa operazione richiede alcuni secondi. Durante il test lo schermo LCD viene disattivato.
Al termine del test, l'apparecchio passa in standby. L'apparecchio si trova ora in standby e può essere spento completamente con il pulsante di accensione. In standby si accende il LED rosso o compare l'ora sul display, se questa è stata attivata nel menu principale in Impostazioni > Impostazioni base.
Premere il Pulsante di accensione per spegnere completamente l'apparecchio.
In questo caso non è possibile eseguire né l'aggiornamento automatico del software e dei dati SFI né la registrazione o la sveglia.
L'apparecchio ricorda l'ultimo stato "on" o "off" inserito con il telecomando o con i tasti dell'apparecchio. Se l'apparecchio è stato disattivato con il pulsante di accensione durante il funzionamento, premendo nuovamente il pulsante di accensione l'apparecchio passa direttamente allo stato di funzionamento.
Se durante il funzionamento si verifica un'interruzione dell'alimentazione, l'apparecchio deve essere spento con il pulsante di accensione affinché non si riaccenda involontariamente appena ritorna disponibile l'alimentazione.

7.2 Sezione del canale

7.2.1 Con i tasti Canale su/giù

Utilizzare i tasti Canale +/- del telecomando o dell'apparecchio per spostarsi avanti e indietro di un canale.

7.2.2 Con i tasti numerici

Inserire il numero di canale desiderato con i Tasti numerici.

Ad esempio:

1 per la posizione del canale 1
1, quindi 4 per la posizione del canale 14
2, quindi 3, quindi 4 per la posizione del canale 234
1, quindi 2, quindi 4, quindi 5 per la posizione del canale 1245

In fase di inserimento di un numero di canale a più cifre sono disponibili 3 secondi alla pressione di un tasto per completare l'immissione.
i Se si desidera inseire solo un numero a una, due o tre cifre, è possibile accelerare la procedura di cambio canale tenendo premuta l'ultima cifra e premendo il tasto OK.

7.2.3 Con I'elenco canali

Premere il tasting OK.

Compare l'élenco dei canali TV in modalità TV e l'élenco dei canali radio in modalità radio. Il canale attualmente impostato viene selezionato.

Per maggiori informazioni sulla trasmissione in corso, premere il tasto INFO.

7.2.3.1 Selezionare il canale

Ora con i tasti freccia su/giù, i tasti Pagina su/giù e i Tasti numerici è possibile selezionare il canale desiderato.
Premere il tasting OK per uscire dal navigatore e visualizzare sullo schermo il canale selezionato.

7.2.3.2 Selezione elenco

Per facilitare la ricerca dei canali, l'apparecchio è dotato di diversi elenchi canali. In quello modo è possibile selezionare gli elenchi dei preferiti o visualizzare i canali nelle'elenco completo in ordine alfabetico, gli elenchi delle emittenti o secondo il genere.

Premere il tasto OK per aprire l'elenco canali.

Mediente la Selezione opzioni è possibile selezionare l'elenco canali desiderato (elenchi dei preferiti, elenco completo, elenchichi delle emittenti e elenchichi per generi).

Selezionare il canale che si desidera visualizzare come descripto nel punto 7.2.3.1 delle istruzioni brevi e confermare con OK.

7.2.4 Sezione di un canale regionale

Durante la prima installation sono stati selezionati i canali regionali preferiti. Selezionare ora uno di questi canali regionali: compare un avviso che indica la disponibilità di altri canali regionali.

Con la Sezione opzioni è possibile selezionare i vari canali regionali alla voce Regione.

Il canale regionale selezionato viene salvato come canale regionale preferito per questa emittente.

7.2.5 Commutazione TV/radio

Con il tasto TV/Radio è possibile passare alla modalità TV alla modalità radio e viceversa.
L'apparecchio attiva l'ultimo canale radio asvoltato.
In alternatively è possibile passare da modalità TV a radio e viceversa come descriptto nei punti 7.3 delle istruzioni brevi.
Seguire ancche l'impostazione per l'OSD Radio/Musica nel menu principale in Impostazioni > Funzioni speciali > OSD.

7.3 Sorgente AV

Premere il tasting AV per aprirle la finestra di selezione Sorgente AV per poter selezionare un apparecchio collegatoagli ingressi (HDMI 1 / 2),all'ingresso componenti (YPbPr), alla presa SCART (EuroAV), alla presa VGA (VGA), alla presa video (Video) o alla presa S-Video (S-Video) del teilevisore.
Selezionale la sorgente desiderata con i asti freccia su/giù e confermare con OK per impostare l'ingresso selezionato.
i Consultare anche i punti 7.2.1 e 7.2.3 delle istruzioni brevi.

7.4 Informazioni sul canale e sulla sorgente

7.4.1 Box informazioni

Dopo aver cambioso canale, sullo schermo compare un box informazioni per la durata impostata.

In questo box informazioni compaiano la posizione e il nome del canale, nonché la sorgente del canale impostato, l'elenco canali in cui si trovavil canale e il titolo della trasmissione in onda con ora di inizio e fine e barra di avanzamento e altre informazioni sul canale (ad es.

per il televideo, per le trasmissioni 16:9, i sottitoli, canali codificati o le trasmissioni Dolby Digital).
i La barra di avanzamento si colora a seconda del tempo della trasmissione in onda già trascorso. Se la parte iniziale della barra di avanzamento è colorata di rosso, la trasmissione non è ancora iniziata, nelle se la parte finale è colorata di rosso, la trasmissione in corso è giornata.
Nell'angolo in alto a destra dello schermo viene visualizzata l'ora attuale.

7.4.2 Visualizzazione ora e informazioni sul programma

Con esta funzione è possibile visualizzare le informazioni sul programma selezionato.

Premendo il tasto Info compaiono le informazioni contenate al punto 7.4.1 delle istruzioni sintetiche per la durata impostata.

7.5 Ricezione di canali codificati

Inserire il modulo Cl - / Cl+ nella presa con il lato superiore rivolto all'indietro.
Inserire la smartcard nell'apposita fessura del modulo Cl - / Cl+ .

7.5.1 Codice PIN smartcard

In caso di canali codificati, le trasmissioni non adatte ai bambini possono essere bloccate anticipamente con il codice per il parental control. Per sbloccare la trasmissione, è necessario insere il codice PIN salvato sulla smartcard.

Per sbloccare la trasmissione, insere il codice PIN della smartcard di 4 cifre della con i Tasti numerici.

7.6 Regolazione del volume

Dopo l'accensione del teilevisore, l'audio viene riprodotto al volume di accensione impostato nel menu Impostazioni audio.

Aumentare il volume del teileisore con il tasto doppio Volume ^+ e ridurlo con il tasto doppio Volume -

7.6.1 Attivazione del muto

Premendo il tasto Audio on/off, l'audio viene disattivato e riattivato premendo nuovamente quello tasto.

7.6.2 Volume delle cuffie

Quando l'audio è in muto, è possibile regolare il volume delle cuffie con il tasting doppio. Volume + e Volume -

7.7 Selezione di un'altra lingua / opzione audio

Per alcuni canali è possibile selezionare un'altra opzione audio (Dolby Digital, stereo o canale audio 1 o canale audio 2) o un'altra lingua.

Con la Selezione opzioni è possibile selezionare dall'opzione Audio la lingua/opzione audio desiderata.

Se nella selezione viene visualizzato è possibile premere il tasto Canale audio per passare alla riproduzione stereo , canale audio 1 canale audio 2 .

7.8 Modalità immagine

Selezionando la modalità immagine è possibileambiare direttamente tra le modalità di imagine preimpostate Naturale (utilizzo domestico), Intenso (presentazione), Film (cinema) e PC (grafica) e la modalità immagine liberamente configurabile dall'utente.

Selezionare la modalità immagine desiderata mediante la Selezione opzioni alla voce Modalità immagine.

7.9 Sottotitoli

Per le trasmissioni che disponono di sottotitoli viene visualizzata l'icona dei sottotitoli nel box informazioni.

Con la Selezione opzioni è possibile selezionare i sottitoli desiderati alla voce sottotitoli.

7.10 Televideo

Il tevisore consente la visualizzazione delle informazioni del tevideo dei canali che inviano i dati del tevideo. Il tevideo viene indicato dall'icona el box informazioni.

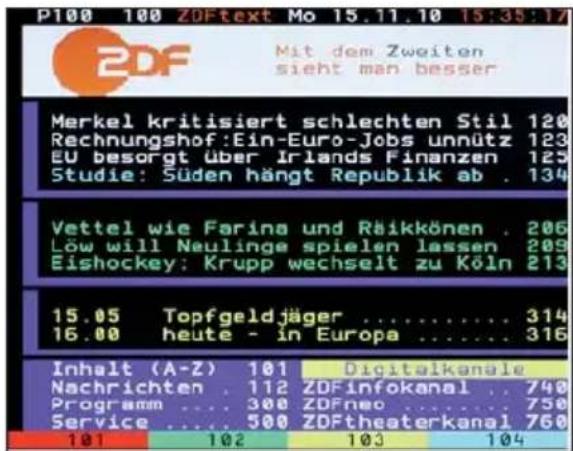

7.10.1 Apire/chidere il televideo

Premere il tasto Televideo per aprire il televideo del canale attualmente selezionato alla pagina generale.

Per uscire dal televideo, premere un'altra volta il tasto Televideo.

7.10.2 Selezione della pagina

Con i Tasti numerici da 0 a 9 insere il numero a 3 cifre della pagina di teilevideo desiderata.
Premere il tastinge funzione rosso, verde, giallo o blu per accedere alla pagina di televideo raffigurata.

7.11 Commutazione del formato / Zoom

Premere il tastingo Zoom/Formato per selezionare i formati predefiniti (originale, ottimale, ottimale 16:9, zoom piano e stretch).
Il fornato immagine impostato viene nascosto nel bordo inferiore dello schermo.

Per visualizzare il fornato, premere il tasto Indietro.

7.12 Fermo imagine

Premere il tasting Fermo immagine per visualizzare l'immagine del teileisore in fermo imagine.
Premere nuovamente quello tasto per terminare il fermo immagine e avviare la normale riproduzione delle immagini televisive.
i. Durante il fermo immagine, il suono solitamente non viene riproduotto.

7.13 Sleep timer

Con lo sleep timer è possibile impostare l'ora di spegnimento dell'apparecchio.

Premere più volte il tasting Sleep timer per impostare il timer (da 15 minuti a 2 ore) o per disattivarlo.
i Sullo schermo viene visualizzata l'impostazione corrente.

7.14 Selezione funzioni

Premere il tastinge Selezione funzione per apririre il menu di navigazione (menu NAV) e selezionare la funzione desiderata.

TV Modalità TV: Ricevitore interno e prese esterne.

Radio Modalità radio: Ricevitore interno e prese esterne.

Film / DVR Navigatore film/DVR: accesso al titolo MPEG2, file VOB, TS o TS4 salvato su un dispositivo USB collegato.

Musica Navigatore musicale: accesso ad un titolo MP3 e alle registrazioni DVR radio presenti su un appearecchio USB collegato.

Immagini Navigatore immagini: accesso ai file.JPG salvati su un appearecchio USB collegato.

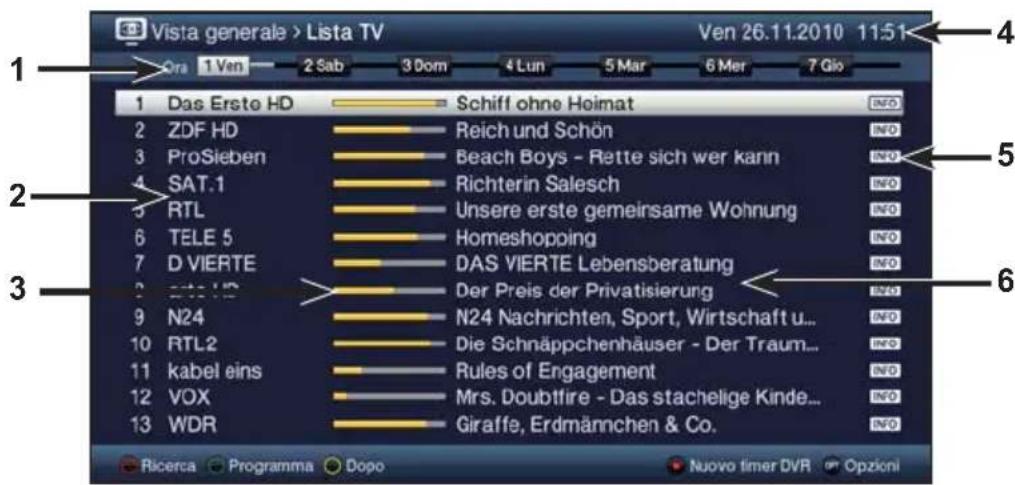

7.15 Guida dei programmi SFI

Il teilevisore è dotato di una guida elettronica dei programmi SiehFern-Info. Con la guida è possibile visualizzare sullo schermo le informazioni su uno o più canali digitali e ottenero molto rapidamente una panoramicà delle trasmissioni in corso, del giorno o dei giorni successivi.

Premere il tasto SFI per accedere alla guida elettronica dei canali.

i Compare la guida elettronica dei canali nella categoria iniziale impostata.

Nell'impostazione di fabbrica è selezionata la categoria iniziale Vista generale.

1 Tempo di visualizzazione > indica il momento di visualizzazione della trasmissione. Barra del tempo > rappresentazione grafica del tempo di visualizzazione mediante una barra di avanzamento.
2 Nome del canale con la posizione del canale all'interno dell'elenco preferiti attivo.
3 Barra di avanzamento o ora di inizio/ fine della trasmissione visualizzata.
4 Data e ora attuale.
5 Indica la presenza di informazioni aggintive sulla trasmissione.
6 Transmissions dei canali visualizzati.

Per accedere alle finestre e alle funzioni SFI utilizzare la Sezione opzioni o il Tasto funzione presente sul bordo inferiore dello schermo.
Utilizzato i tasti freccia destra/sinistra, i tasti freccia su/giù e il tastingo Pagina su/giù è possibile procedere e indietreggiare nel tempo di visualizzazione o spostare la selezione.
Premere il tasto SFI per uscire alla guida elettronica dei canali.

8 Modalità DVR

Grazie alla funzione DVR (DVR=Digital Video Recorder), per la registrazione di una trasmissione non è necessario alcun dispositivo di registrazione esterno (ad es. registratore video o DVD), poiché mediante但这a funzione è possible registrarare sul dispositivo di memoria USB collegato.

La capacité di registrazione dipende dal volume dei dati trasmesso e delle dimensioni dei supporti di registrazione.

電 è possibile eseguire registrazioni DVR di programmi da sorgenti DVB-S, DVB-C e DTT.
A tal fine seguire le avventenze e le impostazioni indicate nei punti 8 delle istruzioni brevi.

8.1 Registrazione DVR

Per la registrazione DVR sono disponibili le seguenti modalità di registrazione:

1. Registrazione immediata

Selezionare quello tipo di registrazione per registrarare immediamente la trasmissione in corso premendo un taste.

2. Registrazione con timer

Con这对于 the transmissione, con l'informazione in assenza dell'utente. A tal fine programmare il timer in modo manuale o automatico con il SFI.

3. Registrazione timeshift

Con la registrazione timeshift è possible guardare la television in differita. In quello modo è possibile riproduire la registrazione in differita quando esta è ancora in corso.

8.1.1 Registrazione immediata

Attivare il canale o la sorgente di cui si desidera effettuire una registrazione e premere il tasto Registrazione per registrar la trasmissione in corso.
i. Durante la registrazione, la trasmissione continua a essere visualizzata sullo schermo.
Per sospendere la riproduzione della trasmissione in corso ad un determinato punto, premere il tasto Pausa / Riproduzione.
Per proseguire con la riproduzione della trasmissione da quello punto, premere nuovamente il tasto Pausa / Riproduzione.

8.1.2 Registrazione timeshift

Se si deve interrompere la visione di una trasmissione ad es. a causa di una conversazione al Telefono, è possibile, premendo il tasto Pausa / Riproduzione, sospendere la riproduzione della trasmissione e contemporaneamente avviare la registrazione della trasmissione in corso.
Per proseguire con la riproduzione della trasmissione da quello punto, premere nuovamente il tasto Pausa / Riproduzione.

i La trasmissioneiene visualizzata con un ritardo rispetto alla trasmissione in diretta (Timeshift),mente la trasmissione in corso sullo sfondo continua a essere registrata.

8.1.3 Terminare manualmente la registrazione

Premendo il tasting Stop compare un messaggio che chiede se accettare o annullare la registrazione.
Selezionare Accettare per salvare la registrazione, Annulla per non salvare la registrazione o Indietro per proseguire con la registrazione.

8.1.4 Terminare automaticamente la registrazione

Premendo il tastingo Registrazione compare una finestra con le funzioni a disposizione.
Selezionando ad es. +1 ora, il teileisore registrera il canale per loisto arco di tempo, quindi interrompera automaticamente la registrazione.

8.1.5 Registrazioni con timer

Il timer DVR consente di registrarare automaticamente le trasmissioni su un supporto di memoria USB collegato, ad es. in assenza dell'utente. A tal fine è possibile programmare il timer nel Menu principale > Organizzazione timer.

8.2 Riproduzione DVR

Per accedere alle registrazioni DVR,utilizzare il navigatore DVR.

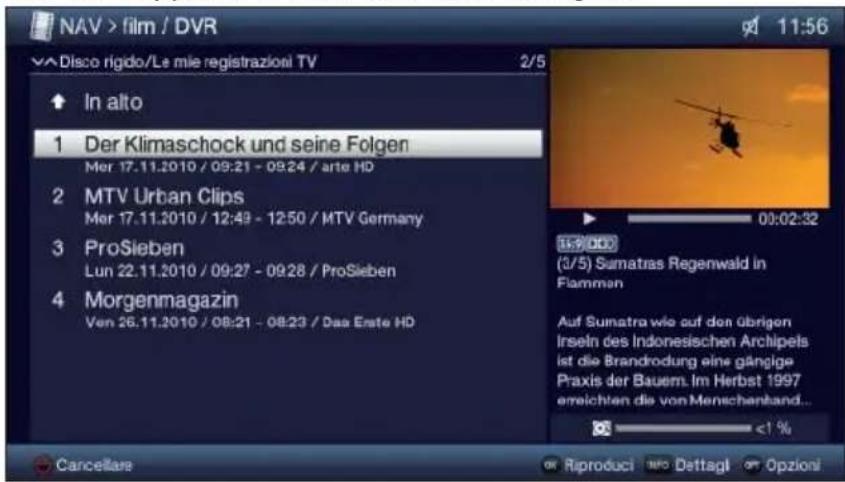

8.2.1 Accedere al navigatore DVR / avviare la riproduzione DVR

A seconda se ci si trovava in modalità TV o radio, compare un elenco con le registrazioni TV o radiofoniche presenti sul supporto di memoria USB collegato.

Per accedere al navigatore DVR premere il tasto Modalità DVR, selezionare la voce Film / DVR nella Sezione funzioni, quando selezionare la cartella Registrazioni personali.
Selezionare la registrazione desiderata e confermare con OK per avviare la riproduzione.
i Con il tasting Info è possibile visualizzare le informazioni sulla trasmissione o nasconderle premendo nuovamente il tasting.

8.2.2 Pausa / Fermo imagine

Per fermare la riproduzione di una registrazione (fermo imagine), premere il tasting Pausa / Riproduzione durante la riproduzione.
Premere nuovamente il tasting per proseguire con la riproduzione.

8.2.3 Scorrimento rapido in avanti o indietro

Per raggiungere un determinato punto della registrazione, il DVR dispone di funzioni di scorrimento rapido in avanti e indietro.

Durante la riproduzione premere il tasto Scorri avanti o Scorri indietro. Compare in sovrimpressione o nel box informazioni menzionato in precedenza. Il film viene riprodotto a velocità 4 volte superiore nella direzione selezionata.
Premere nuovamente il tasto Scorri avanti o Scorri indietro, la velocità aumento di 16 volte e in sovrimpressione compare o
Premere nuovamente il tasto Scorri avanti o Scorri indietro, la velocità di ricerca aumento di 64 volte (in sovrimpressione compare o ).
Premere nuovamente il tasting Scorri avanti o Scorri indietro per andare in avanti o indietro in blocchi da 10 minuti.
Una volta raggiunto il punto desiderato del film, premere il tasto Pausa / Riproduzione per passare alla modalità di riproduzione normale.

8.2.4 Funzione Jogshuttle

Per raggiungere in modo preciso e rapido un punto della registrazione, il tevisore è dotato della cosiddetta funzione Jogshuttle, che può essere comandata come segue:

Durante la riproduzione premere il tasting Jogshuttle (fermo imagine) per passare alla modalità Jogshuttle.

i La riproduzione della registrazione viene sospesa (fermo imagine) e nel box informazioni compare la sovrimpressione II.

8.2.5 Passare alle etichette

Durante la riproduzione della registrazione è possible passare direttamente ai punti contrassegnati con le etichette.

Utilizzando la Selezione opzioni nella voce Etichetta, selezionare l'etichetta per raggiungere il punto della registrazione desiderato.

8.2.6 Terminare la riproduzione

Premere il tasto Stop per terminare la riproduzione. La riproduzione viene interrotta e il teilevisore torna alla modalità TV. Il teilevisore "ricorda" il punto della registrazione in cui si è interrotta la riproduzione. Riavviando la riproduzione di但这a registrazione, la riproduzione riprende automaticamente dal punto in cui è stata terminata.

L'apparecchio è provvisto del marchio CE e pertanto è conforme a tutte le norme UE applicabili.

Salvo modifiche ed errorsi di stampa. Edizione 01/11

Copia e riproduzione ammesse solo con il consenso dell'editore.

TechniVision 22 HD, TechniVision 26 HD, TechniVision 32 HD e

TechniSat sono marchi registrati di

Linea diretta per l'assistenza tecnica

Lun.-Ven.8:00-19:00

+49 180/5005-910

(0,14 euro/min. da rete fissa tedesca,

fino a 0,42 euro/min. da rete mobile.)

Dopo le 19:00, nei weekend e nei giorni festivi

0900-3 TECHNISAT ([phone])

(0,62 euro/min.)

TechniSat

7.15 Programmagids SFI
