MANUALE UTENTE XCD 5710 MP3 Trevi

!Avertenza / Important note pag.2

RADIO REPRODUCTOR CD/MP3 RDS CON ENTRADA USB SD/MMC CARD

Assicurarsi di rimuovere le viti di bloccaggio della meccanica prima di installare l'autoradio, altrimenti non sare possibile inseire CD all'interno dell'unità.

Important Note

Il cavetto TEL.MUTE serve per abbassare il volume dell'autoradio automaticamente in presenza di un kit vivavoce installato nell'auto. Per il collegamento fare riferimento alle istruzioni di montaggio del kit vivavoce. Se nell'auto non e' presente un kit vivavoce lasciare il cavetto TEL.MUTE scollegato.

Comandi / Controls

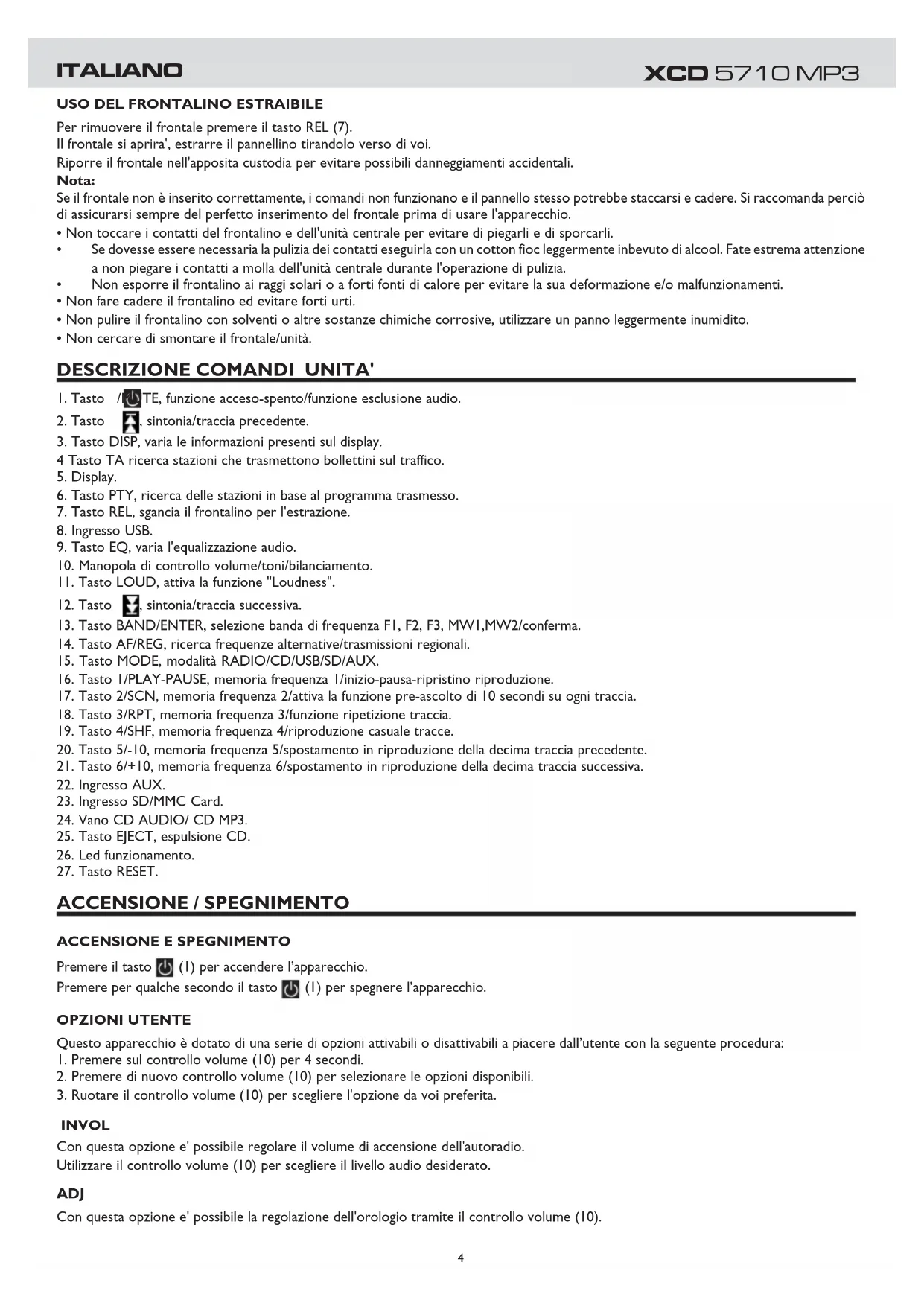

USO DEL FRONTALINO ESTRAIBILE

Per rimuovere il frontale premere il tasto REL (7).

Il frontale si aprira', estrarre il pannellino tirandolo verso di voi.

Riporre il frontale nell'apposita custodia per evitare possibili danneggiamenti accidentali.

Nota:

Se il frontale non è inserto correttamente, i comandi non funzionano e il pannello stesso potrebbe staccarsi e cadere. Si raccomanda perché di assicurarsi sempre del perfetto inserimento del frontale prima di usare l'apparecchio.

• Non toccare i contatti del frontalino e dell'unità centrale per evitare di piegarli e di sporcarli.
  Se dovesse essere neessarla pulizia dei contatti esguirla con un cotton fioc leggermente inbevuto di alcool. Fate estrema attenuationa non piegare i contatti a molta dell'unità centrale durante l'operazione di pulizia.
  Non esporre il frontalino ai raggi solari o a forti fonti di calore per evitare la sua deformazione e/o malfunzionamenti.
  Non fare cadere il frontalino ed evitare forti urti.
  Non pulire il frontalino con solventi o altre sostenze chimiche corrosive, utilizzare un panno leggermente inumidito.
  Non cercare di smontare il frontale/unità.

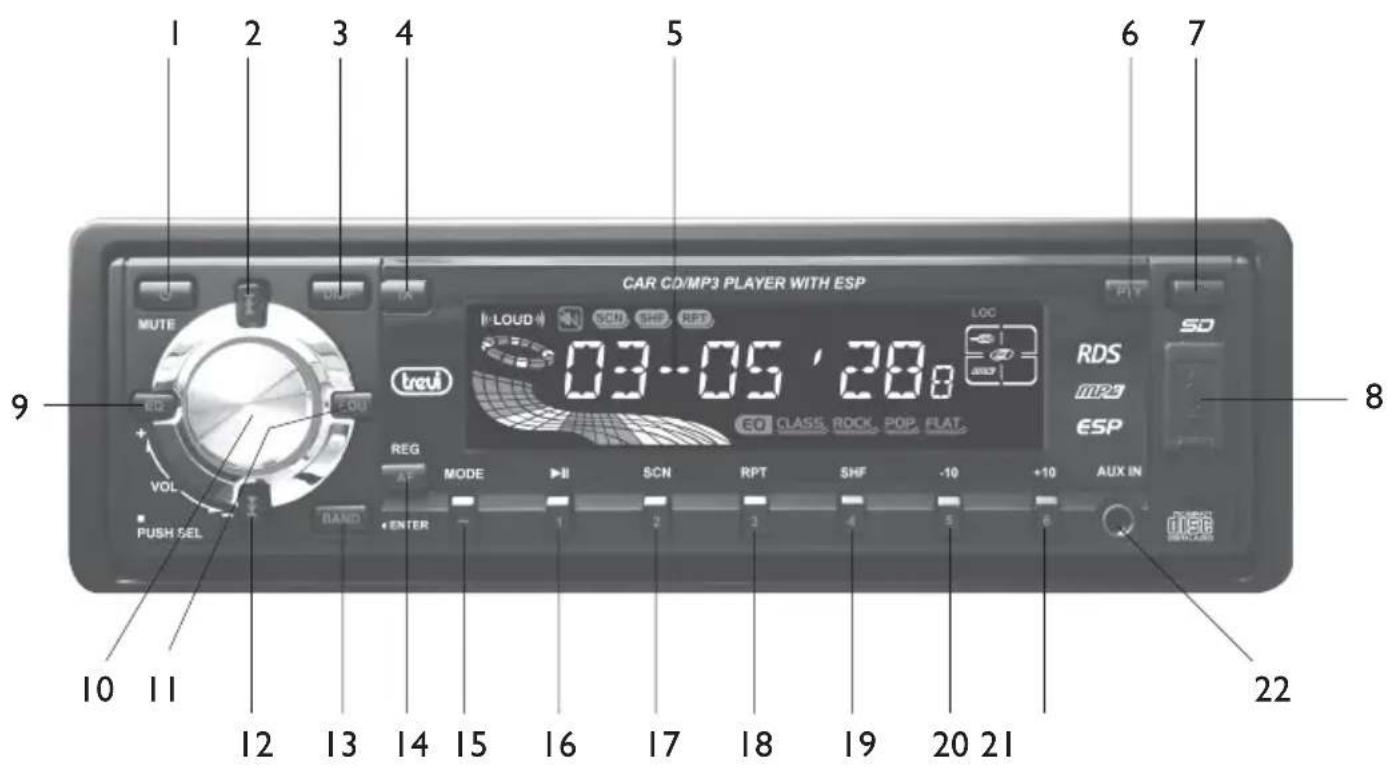

DESCRIZIONE COMANDI UNITA'

I. Tasto /TE, funzione acceso-spento/funzione esclusione audio.
2. Tasto, sintonia/traccia precedente.
3. Tasto DISP, varia le informazioni presenti sul display.
4 Tasto TA ricerca stazioni che trasmettono bollettini sul traffico.
5. Display.
6. Tasto PTY, ricerca delle stazioni in base al programma trasmesso.
7. Tasto REL, sgancia il frontalino per l'estrazione.
8. Ingresso USB.
9. Tasto EQ, varia I'equalizzazione audio.
10. Manopola di controllo volume/toni/bilanciamento.
I. Tasto LOUD, attiva la funzione "Loudness".
12. Tasto, sintonia/traccia successiva.
13. Tasto BAND/ENTER, selezione banda di frequenza F1, F2, F3, MW1,MW2/conferma.
I4. Tasto AF/REG, ricerca frequenza alternative/transmissioni regionali.
15. Tasto MODE, modalità RADIO/CD/USB/SD/AUX.
16. Tasto I/PLAY-PAUSE, memoria frequenza I/inizio-pausa-ripristino riproduzione.
17. Tasto 2/SCN, memoria frequenza 2/attiva la funzione pre-ascolto di 10 secondi su agli traccia.
18. Tasto 3/RPT, memoria frequenza 3/funzione ripetizione traccia.
19. Tasto 4/SHF, memoria frequenza 4/riproduzione casuale tracce.
20. Tasto 5/-10, memoria frequenza 5/spostamento in riproduzione della decima traccia precedente.
21. Tasto 6 / + 10 , memoria frequenza 6/spostamento in riproduzione della decima traccia successiva.

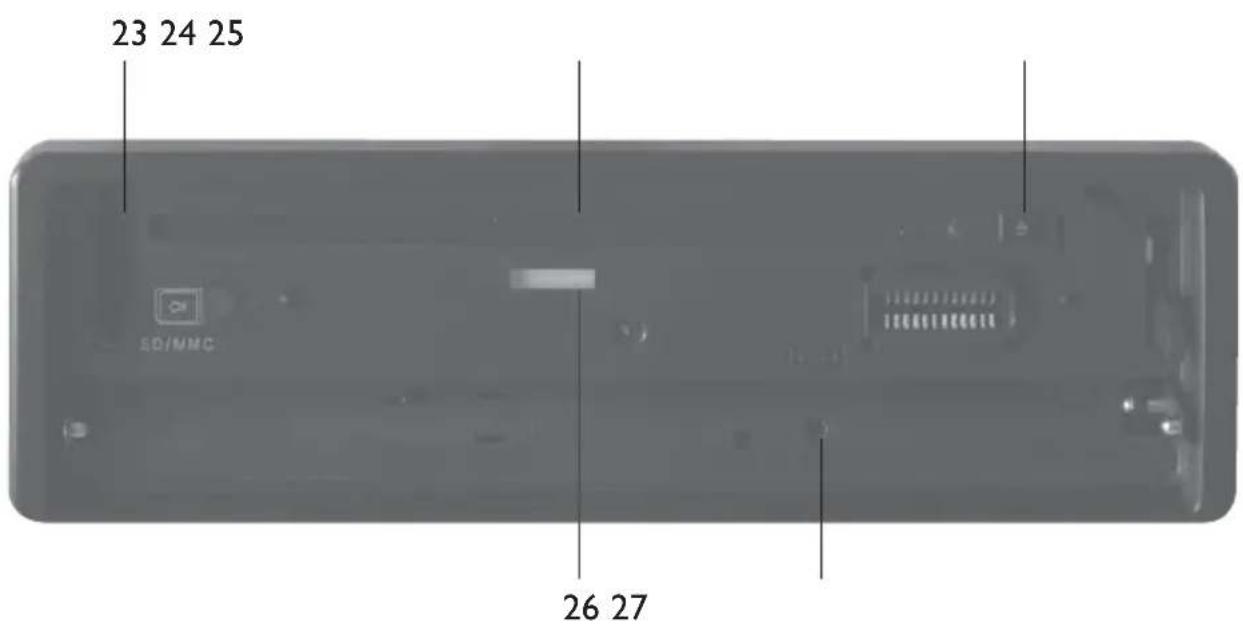

22. Ingrasso AUX.
23. Ingrasso SD/MMC Card.
24. Vano CD AUDIO/CD MP3.
25. Tasto EJECT, espulsione CD.
26. Led funzionamento.
27. Tasto RESET.

ACCENSIONE / SPEGNIMENTO

ACCENSIONE SPEGNIMENTO

Premere il tasting (I) per accendere l'apparecchio.

Premere per quale secondo il tasting (1) per specnere l'apparecchio.

OPZIONI UTENTE

Questo apparecchio e dotato di una series di opzioni attivabili o disattivabili a piacere dall'utente con la segunte procedura:
I. Premere sul controlo volume (10) per 4 secondi.
2. Premere di nuovo controllo volume (10) per selezionare le opzioni disponibili.
3. Ruotare il controlo volume (10) per scegliere l'opzione da voi preferita.

INVOL

Con esta opzione e' possibile regolare il volume di accensione dell'autoradio.

Utilizzare il controllo volume (10) per scegliere il livello audio desiderato.

ADJ

Con esta opzione e' possibile la regolazione dell'orologio tramite il controllo volume (10).

BEEP

Se attivate la funzione Beep 2'nd solo alcuni tasti emetteranno un beep se verranno premuti per più di un secondo.

Se attivate la funzione ALL tutti i tasti del frontalino che voi premete emetteranno un beep.

Se attivate la funzione OFF il beep rimane spento.

TA VOL

Con questa opzione e' possibile regolare il volume durante la riscione di programmi TA (ricezione automatica notiziari traffico). Effettuare la regolazione tramite il controllo volume (10).

EON

Attiva o disattiva la funzione EON.

DSP

Vi permette di selezionare una equalizzazione sonora predefinita.

Utilizzare il controlo volume (10) in senso orario/antiorario per selezionare i preset stabiliti tra: POP, CLASSIC, ROCK, FLAT, DSP OFF.

LOUD

Vi permette di esaltare i toni bassi.

Ruotare il controlo volume (10) in senso orario/antiorario per attivare/disattivare esta funzione.

LOC

Di default la funzione è settata su OFF. Ruotare il controllo VOL (10) per attivarla o disattivarla. Su banda FM la funzione LOC permetterà la riscione di stazioni con il segnale debole.

Attenzione: questa opzione è attiva solo in modalità radio

REG

Attiva o disattiva la funzione REG.

STEREO-MONO

Vi permette di selezionare l'ascolto stereo/mono. Ruotare il controlo volume VOL(10) in senso orario/antiorario per attivare/disattivare但这a funzione.

Attenzione: Questa opzione è attiva solo in modalità radio

ALRM

Con questa opzione se vi sintonizzate su una frequenza radio e questa radio non riceve il segnale TP la radio automaticamente emette due beep per avertirvi che la stazione che state ascoltando e priva di segnale TP.

CONTROLLI AUDIO

I. Premere una volta il controllo volume (10), premere più volte per selezionare differenti funzioni.
2. Ruotare il controlo volume (10), per regolare le differenti funzioni.

REGOLAZIONE VOLUME

Ruotare il controlo volume (10), per augmentare/diminuire il volume.

REGOLAIZIONE TONI

I. Premere due volte il controllo volume (10) per selezionare la regolazione dei toni bassi.
2. Sul display appeare I'indicazione del livello dei toni bassi "BAS".
3. Ruotare il controlo volume (10), per augmentare/diminuire il livello dei toni bassi.
4. Premere tre volte il controlo volume (10) per selezionare la regolazione dei toni alto.
5. Sul display appeare l'indicazione del livello dei toni alto "TRE".
6. Ruotare il controlo volume (10), per augmentare/diminuire il livello dei toni alto.

CONTROLLO BILANCIAMENTO

I. Premere il il controlo volume (10) quattro volte per selezionare la regolazione del bilanciamento.
2. Sul display appeare la scritta "BAL".
3. Ruotare il controlo volume (10), per posizionare il bilanciamento audio sul canale destro/sinistro

CONTROLLO FADER

I. Premere il il controlo volume (10) cinque volte per selezionare la regolazione del fader.
2. Sul display appeare la scritta "FAD".
3. Ruotare il controlo volume (10), per regolare l'audio sulle casse posteriori/anteriori

SINTONIA AUTOMATICA

I. Selezionare la banda di frequenza (FM1, FM2, FM3, MW1, MW2) che desiderate ascoltare con il tasto BAND (I3).
2. Premere il tasting (2) per sintonizzarsi sulla stazione segunte automaticamente.
3. Premere il tasto (12) per sintonizzarsi sulla stazione precedente automaticamente.
4. Se la funzione "TÀ" è attenuata verranno sintonizzate solo le stazioni che trasmettono i bollettini sul traffico.
5. Se la funzione "PTY" è attivata verranno sintonizzate solo le stazioni che trasmettono il tipo di programma specificato.

SINTONIA MANUALE

1. Premere per piu' di due secondi il tasto (2) o (12) per passare alla modalita' di sintonia manuale.

MEMORIZAZIONE DELLE STAZIONI

I. Selezionare la banda di frequenza (FM1, FM2, FM3, MW1, MW2) che desiderate ascoltare con il tasto BAND (13).
2. Sintonizzarsi sulla stazione desiderata con i sistemi descritti precedentamente.
3. Premere il tasto di memoria frequenza desiderato (da I a 6) per più di 2 secondi, la radio emette un beep e la stazione verrà memorizzata.
4. Ripetere la procedura per memorizzare tutte le autres stazioni in tutte le bande.

RADIO DATA SYSTEM

Il stema RDS prede la trasmissione, dalles emittenti europee che lo hanno adottato, di una seri di informazioni comprehensi:

Il nome dell'emittente, le eventuali frequenze alternative su cui può essere ricevuta, l'inizio di un notiziario sul traffico, il tipo di programma trasmesso (musica classica, jazz, rock, cultura), ecc.

Questo apparecchio offre le seguenti caratteristiche:

AF FREQUENZE ALTERNATIVE

Riceve la lista delle frequenze alternative dell'emittente e si sintonizza automaticamente su quella con il segnale migliorare.

I. Premere il tasto AF (14) per attivare la riscione delle frequenze alternative.
2. Si attiva l'indicatore "AF" sul display.
3. Quando il segnale della stazione che state ascoltando peggiora, l'indicatore "AF" comincia a lampeggiare, l'apparecchio controlling la lista delle frequenze alternative trasmesse alla stazione e si risintonizza su quella con segnale migliorie.

REG RICEZIONE STAZIONI REGIONALI

Alcune stazioni nazionali possono trasmettere dei programmi regionali, ad esempio dei notiziari, diversi da zona a zona.

Con esta funzione attivata è possible continuare a ricevere lo stesso programma regionaleanche se il segnale di una zona vicina è più forte.
I. Per attivare esta funzione tenere premuto per 2 sec il tasto AF/REG (5) sul display compare la scritta REG ON.
2. Per disattivare esta funzione premere per 2 sec il tasto AF/REG (5) sul display compare la scritta REG OFF.

Esembio:

Una stazione nazionale trasmette alla stessa ora dei notiziani diversi per agli regione.

Se state ascoltando il notiziario della vostra regione con la funzione REG su OFF e il segnale cala cui accadere che la radio si sposti sulla frequenza più forte della regione vicina, dove si trasmette un notiziario diverso.

Se, inceve, la funzione REG è su ON, anche se il segnale calaViene ricercata una frequenza alternativa della stessa regione, anche se il segnale proveniente da una regione vicina è più forte.

PTY IDENTIFICAZIONE DEL TIPO DI PROGRAMMA

Questa funzione permette di selezionare il tipo di programma desiderato, per esempio, musica rock, pop music, news, ecc.

La radio si sintonizzera solo sulle stazioni che trasmettono il tipo di programma selezionato.

Iprogrammi ricevibili sono:

VARIED Programmi di vario genere per intrattenimento, musica leggera, interviste.

POP M Musica per il grande pubblico, le canzoni più famose, i granidi concerti.

ROCK M Musica contenporanea, per un pubblico giovane.

LIGHT M Musica da camera, musica strumentale, cori.

CLASSIC Musica classica, sinfonica, opere.

OTHER M Musica d'avanguardia, sperimentale, o musica etnica.

NEWS Notiziari, informazione continua.

AFFAIRS Notizie economiche, rapporti analisi.

INFO Informazioni varie.

SPORT Dirette sportive, notizie e commenti.

EDUCATE Programmi educativi di struzione.

DRAMASceneggiato raccoi a punctate.

CULTURE Programmi culturali.

SCIENCE Programmi scientifici.

ATTIVAZIONE DELLA FUNZIONE PTY

I. Premere a lungo il tastingo PTY (6). Sul display compare l'indicazione del tipo di programma selezionato.
2. Agite sul controlo volume (10) per selezionare il tipo di programma e premete di nuovo PTY (6).
3. La radio automaticamente ricerca una stazione che trasmetta il tipo di programma scelto.
4. Se il tipo di programma selezionato non è presente il display alla scritta NOT FND seguita da una series di beep.

TP/TA INFORMAZIONI SUL TRAFFICO

Se la stazione trasmette notiziari sul traffico compare sul display il symbolo TP.

TA attiva la ricezione automatica dei notiziari sul traffico.

I. Premere il tasto TA (4) per insere la funzione di ricezione dei bollettini sul traffico.
2. Se la stazione che state ricevendo non trasmette bollettini (indicatore "TP" sul display spento) l'apparecchio cerchera automaticamente una stazione che li trasmette (vedi paragrafo opzioni utente)izzato sul display TP.
3. Quando un bollettino sul traffico inizia il volume viene automaticamente regolato in base al valore TA VOL(vedi pag.6 OPZIONI UTENTE - TA VOL) impostato.
4. Al termine del bollettino il volume torna alle condizioni iniziali.
5. Se state ascoltando un cd con la funzione TP inserta all'inizio del bollettino l'apparecchio passa automaticamente all'ascolto della radio variando il volume. Al termine del bollettino la riproduzione del cd riprende.

EON SISTEMA DI RICEZIONE ESTESO

Questa è una funzione RDS offerta da alcune catene di emittenti associate (network).

Se state ascoltando una stazione di quosti network potete inseire la fuzione TA (informazioni sul traffico) anche se questa non trasmette bollettini sul traffico (indicatore "TP" sul display spento).

Quando un'altra stazione ricevibile del network inizia a trasmettere il bollettino sul traffico l' apparacchio cambia frequenza e si sposta su questa emittente. Al termine del bollettino ritorna alla stazione di partenza.

Se inserendo la funzioneTA su una stazione che non trasmette bollettini sul traffico (indicatore "TP" sul display spento) l'apparecchio inizia a cercare un'altra stazione, I'emittente non invia il segnale EON.

SELEZIONE SORGENTE SD/MMC/USB/AUX/RADIO/CD/

Premere in sequenza il tasto MODE (15) per selezionare SD/MMC, USB, AUX, RADIO, CD. Le sorgenti USB e SD/MMC sono disponibili solo se presente un dispositivo usb o una sched a Sd/Mmc.

INIZIO DELLA RIPRODUZIONE

I. Accendere l'apparecchio e regolare il volume e i toni.
2. Inserire il cd nel vano (24).
3. La riproduzione ha automaticamente inizio e sul display viene molto prostrato il numero della traccia riprodotta.
4. Premere il tasto PLAY-PAUSE (I6) per arrestare momentaneamente la riproduzione (Pausa). Premerlo ancora una volta per riprendere la riproduzione.

SALTO TRACCIA

1. Premendo il tasto (2) durante l'ascolto si passa alla traccia successiva, con il tasto (12), si passa"Inze all'inizio della traccia corrente (premendolo una volta) o alle traccce precedenti (premendolo più volte).
2. II display miastra quale traccia state ascoltando.

RICERCA VELOCE

I. Per ricercare velocamente un passaggio particolare di un brano utilizzato i tasti (2) e (12) premendoli a lungo.
2. Il tasting (2) esgue la ricerca veloce in avanti perché il tasting (12) esgue la ricerca veloce verso l'inizio del brano.

FUNZIONI AVANZATE

I. Premere il tasting SCN (17) per ascoltare in sequenza i primi 10 secondi di ogni brano del disco. Premere nuovamente il tasting per tornare all'ascolto normale.
2. Premere il tastingo RPT (18) per far attivare la ripetizione automatica del brano che state ascoltando. Premere nuovamente il tastingo RPT (18) per disattivare la ripetizione.
3. Premere il tasto SHF (19) per attivare l'ascolto in sequenza casuale dei brani presenti sul disco.

VISUALIZZAZIONE NOME CARTELLA, NOME TRACCIA, NOME ARTISTA

Durante la riproduzione di una traccia, sul display in maniera continuativa verranno mostrate varie informazioni (se disponibili) sulla traccia. stessa: numero traccia, artista, album, nome traccia, caratteristiche tecniche della traccia, durata.

RICERCA PER TRACCIA

I. Per ricercare una particolare traccia del CD MP3/USB/CARD, premere a lungo il tasto LOUD (11).
2. Utilizzare il controllo volume (10) in senso orario/antiorario per impostare il numero della traccia.
3. Premere il tasto ENTER (13) per conformare.

INGRESSO AUX IN

I. Premere in sequenza il tastinge MODE (15) sono visualizzare AUX IN.
2. Collegare una qualsiasi unità provvista di uscita audio tramite l'apposto cavo, alla presa AUX IN (22).
3. Comandare l'unità esterna dai propri comandi.

INGRESSO USB

I. Inserire unlettore MP3 nell'ingresso USB (8).
2. Premere in sequenza il tasto MODE (15) fino a visualizzare USB, la riproduzione partira' automaticamente.
3. Per saltare traccia, ricercare velocemente una particolare del brano, funzioni avanzate fare riferimento al paragrafo "Funzionamento CD MP3".

NOTA:

L'autoradio potrebbe non supportare alcuni apparetchi esterni con presa USB, quosto è dovuto all'incompatibilità dei processori.

INGRESSO SD CARD

I. Inserire una scheda Sd/Mmc nell'ingresso SD/MMC CARD (23).
2. Premere in sequenza il tasto MODE (15) sino a visualizzare CARD, la riproduzione partira' automaticamente.
3. Per saltare traccia, ricercare velocemente una particolare del brano, funzioni avanzate fare riferimento al paragrafo "Funzionamento CD MP3".

Potenza di uscita massima: 20 W × 4

Inpedenza degli altoparlanti: 4 ohm per canale

Alimentazione: +12/14V

FM

Banda di frequenza: 87.5MHz - 108MHz

MW

Banda di frequenza: 522KHz - 1620KHz

LINE-OUT

Output: MAX 1200mV

SEZIONE CD

Risposta in frequenza: 20 - 20000Hz

Rapporto S/R: 50dB (IKHz)

CD, MMC/SD, USB

Sistema: Audio MP3

Compatibilità: CD/CD-R/CD-RW/MP3

NOTA

TREVI perseguè una politica di continuo miglioramento dei prodotti. Per tale motivo le caratteristiche tecniche sono soggette a modifiche alla preavviso.

Avvertenze per il corretto smaltimento del prodotto.

Il symbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggett di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiuti urbani.

L'utente dovra consignare il prodotto presso gli apposti "centri di raccolta differenziata" predisisti delle amministrazioni comunali, oppure consignarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto. Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.

Installation

Notes:

DICHIARAZIONE DI CONFORMITA

SI DICIHIARA CHE:

L'apparecchio: Autoradio con riproduktore

CD/Mp3 marca TREVI modello XCD 5710 MP3

risponde alle prescrizioni dell'art. 2 comma I

del D.M. 28 agosto 1995, n° 548

Rimini, 29 - Luglio - 2010

TREVI S.p.A.

Strada Consolare Rimini-San Marino 62,

47924 Rimini (RN) Italia

MADE IN CHINA
