Tipo di prodotto	Autoradio
Marca	Trevi
Modello	SCD 5753 DAB
Dimensioni (L x A)	182 mm x 53 mm
Alimentazione	12 V DC
Potenza di uscita	40 W x 4 canali
Impedenza degli altoparlanti	4 ohm per canale
Bande di frequenza	FM: 87,5-108 MHz; AM: 522-1620 kHz; DAB: 174-240 MHz
Display	Schermo LCD retroilluminato
Telecomando	Inclusa, batteria CR2025
Antenna DAB	Antenna parabrezza inclusa
Funzioni Bluetooth	Vivavoce, streaming audio A2DP
Ingressi audio	USB (lettura), slot MicroSD, ingresso AUX frontale
Supporto smartphone	Supporto snodato integrato (schermo fino a 7 pollici)
Applicazione dedicata	SMART BT IPLUG (iOS/Android)
Carica rapida USB	Porta USB dedicata (solo ricarica)
Equalizzazione	Preimpostazioni: Jazz, Classica, Rock, Pop, Flat, Utente
Funzione RDS	AF, TA, PTY, REG, EON
Manutenzione e pulizia	Panno morbido leggermente umido, niente solventi
Installazione	Da personale qualificato, fissaggio tramite leve di sblocco
Sicurezza	Non ostruire la visuale, non interferire con gli airbag

Domande frequenti - SCD 5753 DAB Trevi

Come regolare l'orologio sull'autoradio Trevi SCD 5753 DAB?

Accendere l'apparecchio con POWER, quindi premere a lungo CLK fino a quando l'ora lampeggia. Ruotare la manopola del volume per regolare le ore, premere CLK per confermare, quindi regolare i minuti allo stesso modo. Attendere alcuni secondi per uscire dal menu.

Come collegare il telefono in Bluetooth?

Premere più volte MODE finché non si seleziona la sorgente BT. Attivare il Bluetooth del telefono e cercare i dispositivi. Selezionare 'CAR BT' e inserire il codice '0000' se richiesto. Il display mostra 'LINKED' una volta connesso.

Come avviare una ricerca delle stazioni DAB?

Selezionare la sorgente DAB con MODE. Tenere premuto il pulsante BAND per avviare una scansione automatica. Le stazioni trovate vengono memorizzate sui tasti da 1 a 6. È anche possibile premere >>I o I<< per navigare manualmente.

Cosa fare se l'autoradio non risponde?

Usare una graffetta o una penna per premere il pulsante RESET sul fronte dell'apparecchio. Successivamente, accenderlo con POWER. Questo ripristina le impostazioni di fabbrica senza cancellare le stazioni memorizzate.

Come regolare l'equalizzazione audio?

Premere EQ per scorrere le preimpostazioni: Jazz, Classica, Rock, Pop, Flat o User. Per una regolazione manuale di bassi/acuti, premere più volte SEL fino a BASS o TREBLE, quindi ruotare la manopola del volume.

Posso usare una chiavetta USB o una scheda microSD?

Sì, inserire una chiavetta USB nella porta USB (21) o una scheda microSD nello slot (20). La lettura inizia automaticamente. Usare i tasti I<<, >>I, +10, -10 per navigare. Attenzione: la porta di ricarica rapida (19) non legge i file.

Come usare l'ingresso AUX?

Premere MODE fino a selezionare AUX. Collegare il dispositivo audio (smartphone, lettore MP3) alla presa AUX (22) sul fronte dell'autoradio con un cavo jack da 3,5 mm. Il volume si regola dall'autoradio o dal dispositivo.

Come memorizzare manualmente una stazione radio?

Sintonizzare la stazione desiderata, quindi tenere premuto uno dei tasti numerici (da 1 a 6) fino a quando il numero lampeggia e poi resta fisso. La stazione è registrata. Ripetere per ogni preimpostazione.

Come installare l'antenna DAB fornita?

Pulire la posizione sul parabrezza anteriore (in posizione verticale). Rimuovere la pellicola protettiva e incollare l'antenna. Instradare il cavo fino all'autoradio e collegarlo all'ingresso DAB. Se è presente un secondo cavo, collegarlo al +12V (chiave). Non ostruire la visuale del conducente.

L'app SMART BT IPLUG è necessaria?

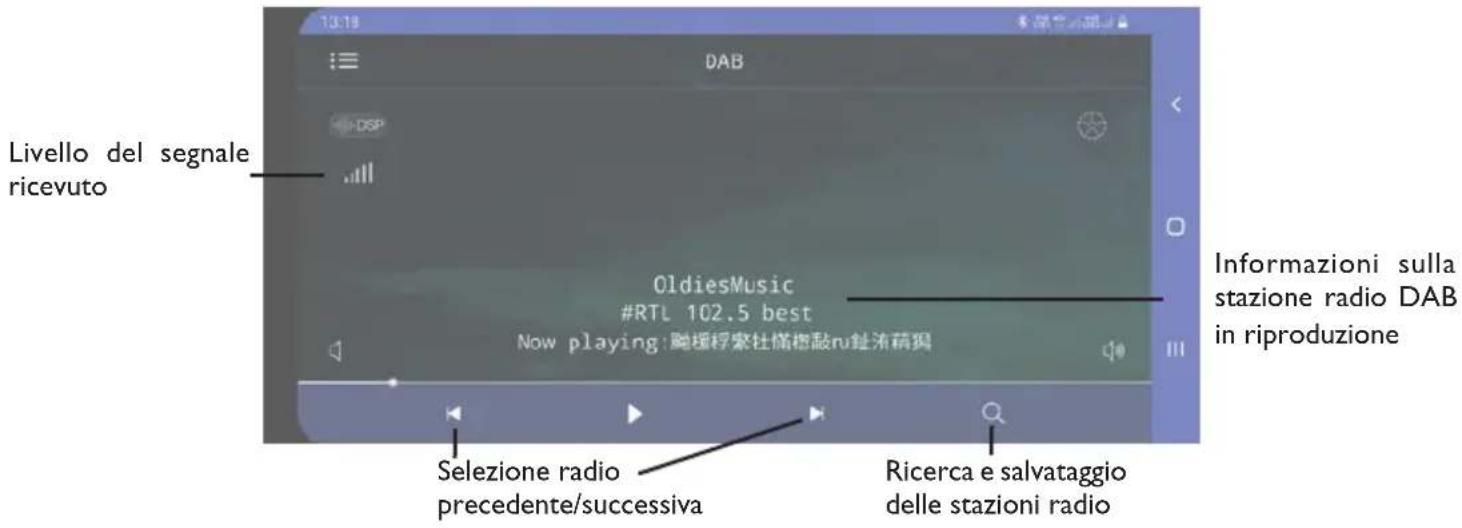

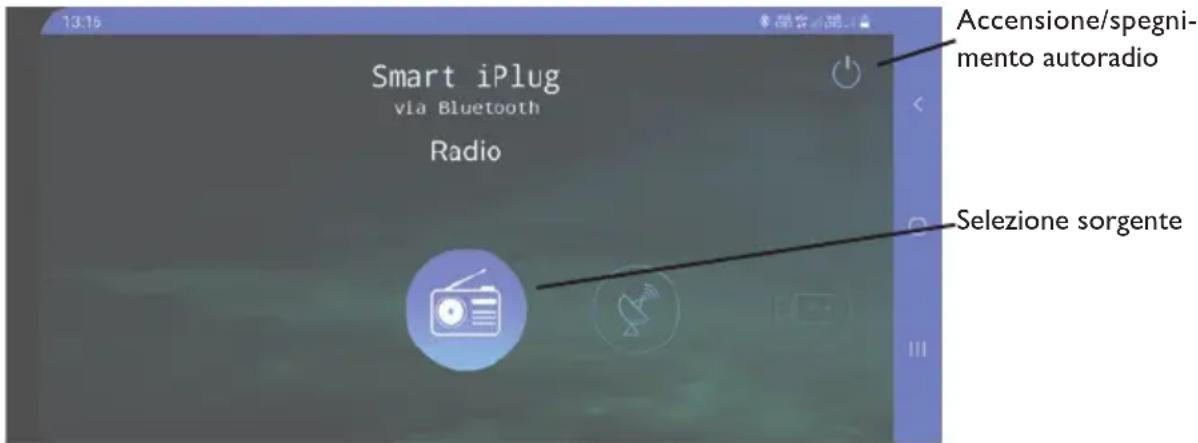

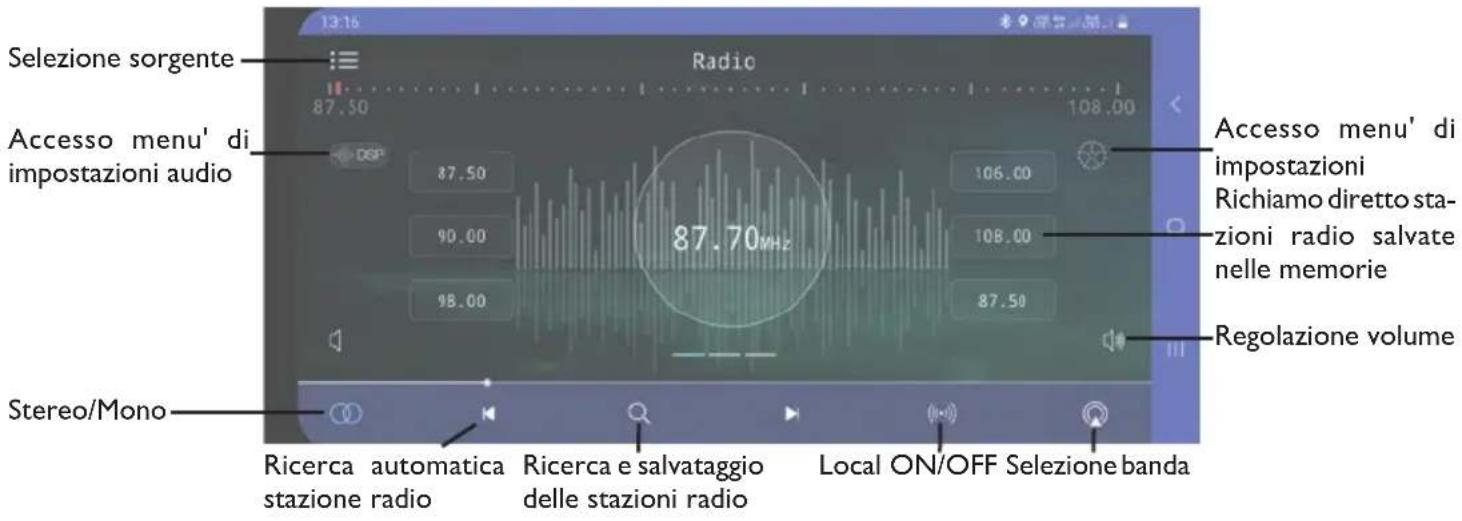

L'app non è obbligatoria ma consente di controllare l'autoradio dallo smartphone (cambio sorgente, radio, impostazioni audio, ecc.). Scaricarla tramite i QR code nel manuale o dagli store. Collegare il telefono in Bluetooth prima di avviare l'app.

MANUALE UTENTE SCD 5753 DAB Trevi

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it
* For additional information and updates of this product see: www.trevi.it

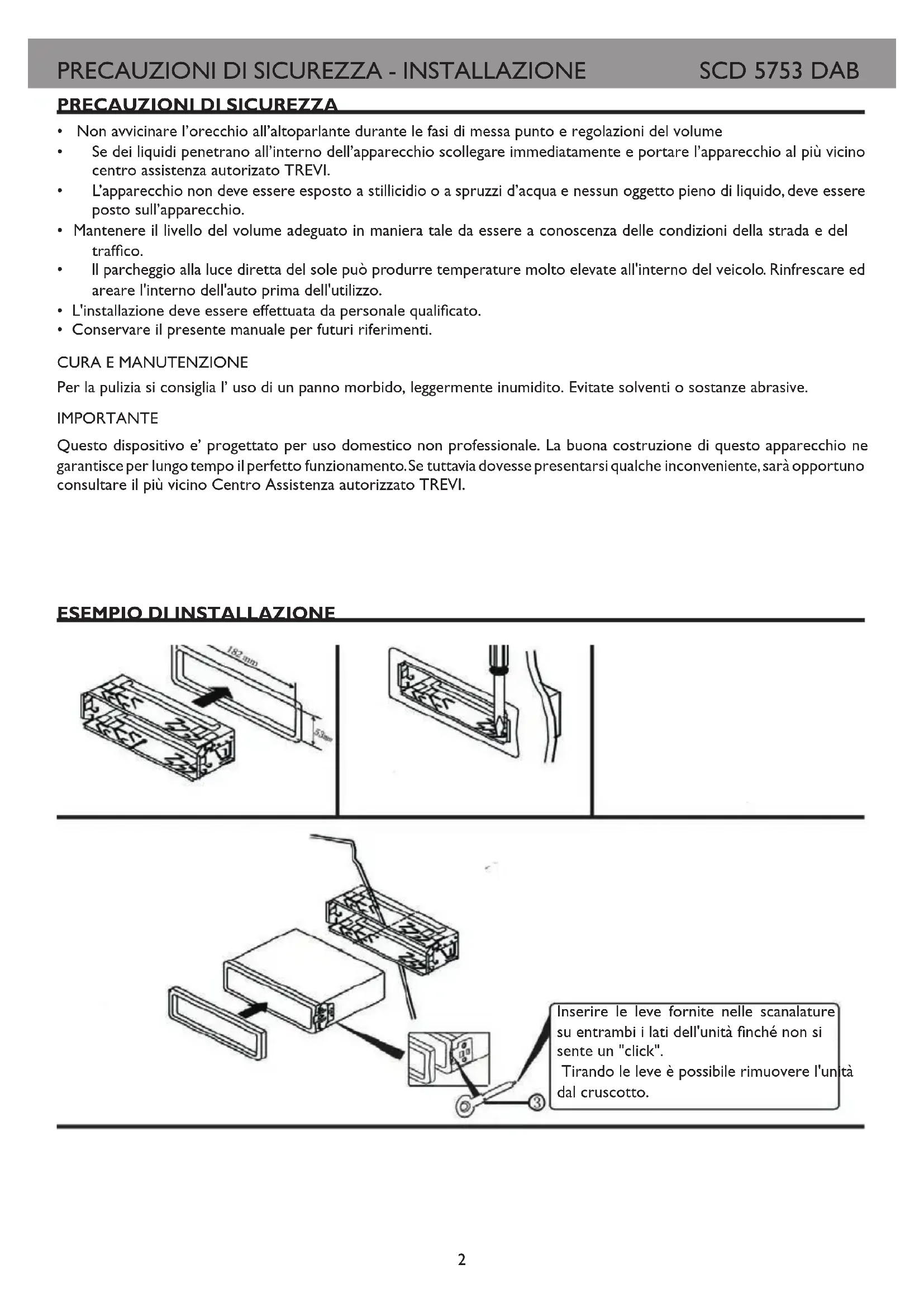

PRECAUZIONI DI SICUREZZA

• Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume
- Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
- L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, deve essere posto sull'apparecchio.
- Mantenere il livello del volume adeguato in maniera tale da essere a conoscenza delle condizioni della strada e del traffico.
- Il parcheggio alla luce diretta del sole può produrre temperature molto elevate all'interno del veicolo. Rinfrescare ed areare l'interno dell'auto prima dell'utilizzo.
• L'installazione deve essere effettuata da personale qualificato.
- Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

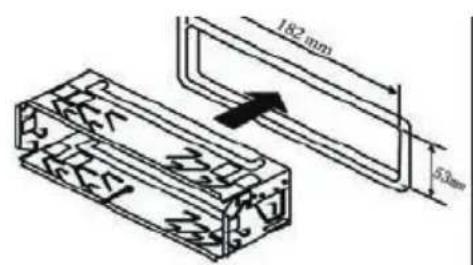

ESEMPIO DLINSTALLAZIONE

182 mm 53 mm

Inserire le leve fornite nelle scanalature su entrambi i lati dell'unità finché non si sente un "click".

Tirando le leve è possibile rimuovere l'unità dal cruscotto.

CONNESSIONI

INGRESSO ANTENNA DAB INGRESSO ANTENNA FM USCITE AUDIO RCA

FL: Uscita audio preampliicata anteriore sinistra
FR: Uscita audio preampliicata anteriore destra
RL: Uscita audio preampliicata posteriore sinistra
RR: Uscita audio preampliicata posteriore destra

CONNETTORE ISO

A 2 1 2 1 4 3 4 3 6 5 6 5 8 7 8 7 B

A ALIMENTAZIONE

I. Libero
2. Libero
3. Libero
4. Alimentazione permanente +12V (alla batteria)
5. Uscita antenna elettrica +12V
6. Libero
7. Alimentazione principale +12V (al quadro)
8. Massa (negativo)

B ALTOPARLANTI

I. + Posteriore destra
2. - Posteriore destra
3. + Anteriore destra
4. - Anteriore destra
5. + Anteriore sinistra
6. - Anteriore sinistra
7. + Posteriore sinistra
8. - Posteriore sinistra

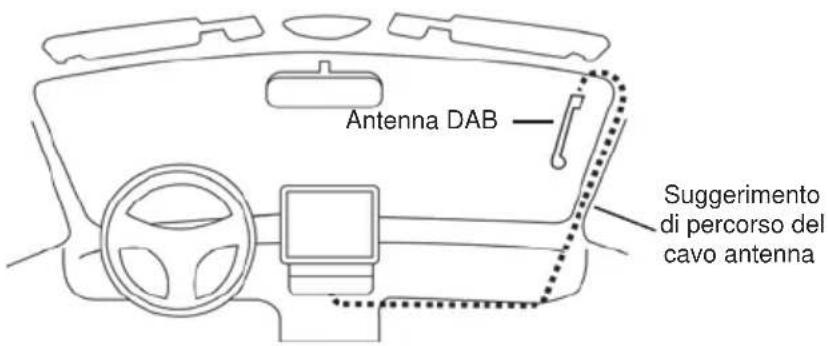

INSTALLAZIONE ANTENNA DAB

Per questa operazione rivolgersi ad un installatore professionale.

I. L'antenna DAB fornita richiede installazione su parabrezza anteriore in posizione verticale (vedi figura).
2. Pulire il vetro nel punto in cui si desidera applicare l'antenna.
3. Rimuovere con attenzione la pellicola a protezione dell'adesivo sull'antenna e posizionarla nel punto scelto. L'antenna deve essere posizionata in modo che il contatto di massa possa essere steso sulla carrozzeria metallica dell'auto (non e' necessario rimuovere la vernice).
4. Posizionare il cavo all'interno del cruscotto auto fino a raggiungere la posizione dell'autoradio. Collegare il cavo con connettore dorato nell'ingresso antenna DAB sul retro dell'autoradio ed assicurarlo avvitando il connettore.

Antenna DAB Suggerimento di percorso del cavo antenna

Attenzione:

• Non installare l'antenna in una posizione che ostacola la visuale del conducente.
• Non posizionare il cavo e l'antenna dove potrebbero interferire con il buon funzionamento di AirBag o altri dispositivi di sicurezza o dove potrebbero ostacolare la guida del veicolo.
• L'utilizzo su vetri schermati riduce le prestazioni dell'antenna.

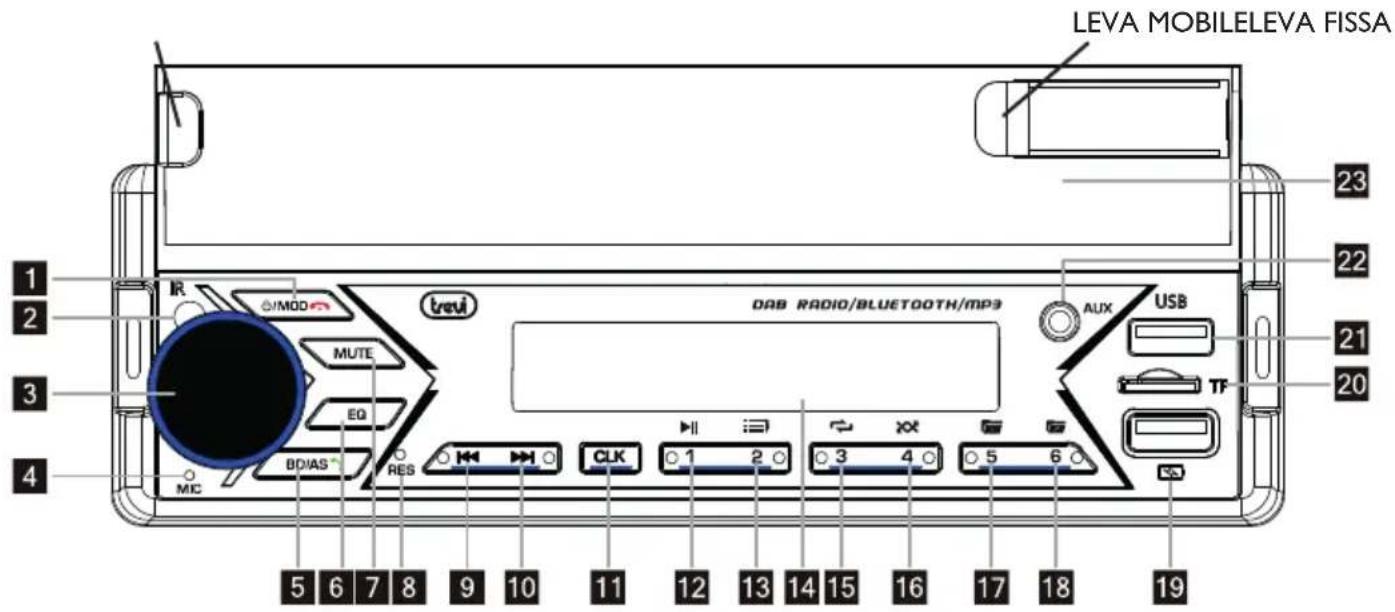

COMANDI

LEVA MOBILELEVA FISSA 23 22 21 20 DAB RADIO/BLUETOOTH/MP3 AUX USB TF 23 22 21 20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 reui MOD MUTE EQ BDIAS RES MIC CLK 0.1 2 3 4 5 6

DESCRIZIONE COMANDI UNITÀ

I. Tasto POWER/MOD, accensione/spegnimento.
2. Ricevitore telecomando
3. Controllo volume/Tasto SEL, Controllo volume e toni / accesso opzioni utente.
4 Microfono
5. Tasto BD/AS, cambio banda/ricerca automatica
6. Tasto EQ, variazione equalizzazione audio
7. Tasto MUTE, silenziamento autoradio
8. Tasto RES, ripristino dell'autoradio
9. Tasto I<<, sintonia, traccia precedente.
10. Tasto >>I, sintonia, traccia successiva.
II. Tasto CLK, mostra/imposta l'orologio
12. Tasto I/▶/II, inizio/pausa/ripristino riproduzione.
13. Tasto 2/INT, riproduzione dei primi 10 secondi di un brano.
14. Display
15. Tasto 3/RPT, funzione ripetizione traccia.
16. Tasto 4/RDM, riproduzione casuale
17. Tasto 5/-10
18. Tasto 6/+10
19. Presa USB fast charge (presa per la sola ricarica veloce dei dispositivi)
20. Ingresso MicroSD card
21. Ingresso USB.
22. Ingresso AUX
23. Supporto per smartphone

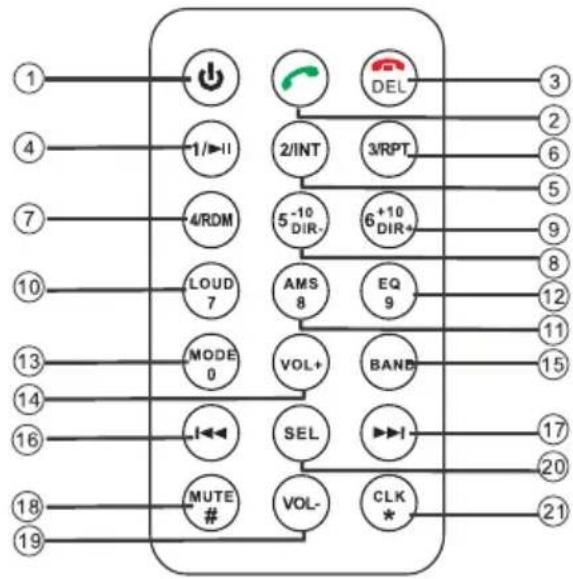

DESCRIZIONE TELECOMANDO

Il telecomando e' alimentato da una batteria CR2025.

Per la sostituzione della batteria seguire le istruzioni presenti sul retro del telecomando.

I. Tasto POWER, spegnimento/accensione
2. Tasto accettazione chiamata
3. Tasto chiusura chiamata
4. Tasto I/▶/II, inizio/pausa/ripristino riproduzione.
5. Tasto 2/INT, riproduzione dei primi 10 secondi di un brano.
6. Tasto 3/RPT, funzione ripetizione traccia.
7. Tasto 4/RDM, riproduzione casuale
8. Tasto 5/-10
9. Tasto 6/+10
10. Tasto 7/LOUD, attivazione funzione Loudness
II. Tasto 8/AMS, ricerca automatica
12. Tasto EQ, variazione equalizzazione audio
13. Tasto MODE, selezione funzione di riproduzione
14. Tasto VOL+, aumentare il volume
15. Tasto BAND, selezione banda FMI, 2, 3, AMI, 2
16. Tasto I<<, sintonia, traccia precedente.
17. Tasto >>I, sintonia, traccia successiva.
18. Tasto MUTE, silenziamento autoradio
19. Tasto VOL-, diminuisce il volume
20. Tasto SEL
21. Tasto CLK, mostra/imposta l'orologio

Se non diversamente specificato, i comandi del telecomando hanno le stesse funzioni dei comandi sull'unità

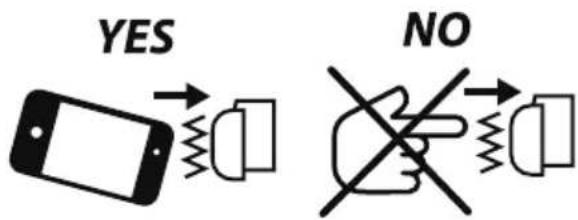

SUPPORTO PER SMARTPHONE

TREVI non si ritiene responsabile per eventuali danni allo smartphone causati da manovre errate da parte dell'utente.

Per inserire lo smartphone nel supporto dedicato (23) spingere delicatamente con lo smartphone sulla leva mobile, una volta arrivati a fine corsa permettere l'incastro con la leva fissa.

A questo punto lo smartphone e' correttamente alloggiato, e' possibile utilizzarlo in conenssione BT con l'autoradio o tramite app dedicata.

ATTENZIONE: non spingere mai la leva mobile con le dita, utilizzare sempre lo smartphone in maniera molto delicata.

YES NO

Nota:

E' possibile alloggiare smartphone aventi dimensione del display fino a 7".

Non viene garantita la compatibilità con tutti gli smartphone anche aventi display di dimensioni inferiori ai 7".

Non viene garantita la compatibilità con smartphone che utilizzano cover di protezione

Si ricorda che l'uso dello smartphone alla guida e' vietato e pesantemente sanzionato.

Se non diversamente specificato, i comandi del telecomando hanno le stesse funzioni dei comandi sull'unità

ACCENSIONE / SPEGNIMENTO

I. Premere il tasto POWER (I) per accendere l'apparecchio.
2. Premere a lungo il tasto POWER (I) per spegnere l'apparecchio.

NOTA: in caso di malfunzionamenti generali, per tornare al corretto funzionamento premere il tasto RESET(8) e accendere l'autoradio tramite il tasto POWER(1).

REGOLAZIONE OROLOGIO

I. Premere il tasto POWER (I) per accendere l'apparecchio.
2. Premere a lungo il tasto CLK (I I) fino a che il display mostra l'ora lampeggiante.
3. Ruotare il Controllo volume (3) in senso orario/antiorario per regolare l'ora corrente. Premere il tasto CLK(11) per confermare.
4. Ruotare il Controllo volume (3) in senso orario/antiorario per regolare i minuti correnti. Premere il tasto CLK(11) per confermare.
5. Attendere alcuni secondi, l'autoradio uscirà automaticamente dal menu' di regolazione dell'orologio.
6. Per visualizzare l'orologio premere il tasto CLK(II).

SELEZIONE SORGENTE

Premere in sequenza il tasto MODE (I) per selezionare le sorgenti RADIO, DAB, SD, USB, AUX, BT.

NOTA: alcune sorgenti sono disponibili solamente se e' inserito un dispositivo di memoria.

CONTROLLIAUDIO

REGOLAZIONE VOLUME, FUNZIONE MUTE E FUNZIONE EQ

I. Ruotare il Controllo volume (3) in senso orario/antiorario per aumentare/diminuire il volume.
2. Premere il tasto MUTE(7) per silenziare immediatamente l'autoradio; premerlo di nuovo per riprendere il normale ascolto.
3. Premere il tasto EQ(6) per selezionare l'equalizzazione preimpostata preferita. E' possibile scegliere tra JAZZ, CLASS, ROCK, POP, FLAT, USER(nessuna equalizzazione).

REGOLAZIONE TONI BASSI/ALTI

I. Premere una volta il tasto SEL (3) per selezionare la regolazione dei toni bassi.
2. Sul display appare l'indicazione del livello dei toni bassi "BASS".
3. Ruotare il Controllo volume (3) in senso orario/antiorario per aumentare/diminuire il livello dei toni bassi.
4. Premere due volte il tasto SEL (3) per selezionare la regolazione dei toni alti.
5. Sul display appare l'indicazione del livello dei toni alti "TREBLE".
6. Ruotare il Controllo volume (3) in senso orario/antiorario per aumentare/diminuire il livello dei toni alti.

CONTROLLO BILANCIAMENTO/FADER

I. Premere tre volte il tasto SEL (3) per selezionare il bilanciamento dei canali.
2. Sul display appare la scritta "BALANCE".
3. Ruotare il Controllo volume (3) in senso orario/antiorario per bilanciare l'audio sul canale destro/sinistro
4. Premere quattro volte il tasto SEL (3) per selezionare la regolazione del fader.
5. Sul display appare la scritta "FADER".
6. Ruotare il Controllo volume (3) in senso orario/antiorario per regolare l'audio sulle casse posteriori/anteriori.

ULTERIORI IMPOSTAZIONI

LOUDNESS

- Premere cinque volte il tasto SEL (3) per attivare/disattivare la funzione LOUD (esaltazione dei bassi).

EQUALIZZATORE PREDEFINITO

- Premere sei volte il tasto SEL (3) per selezionare l'equalizzazione preimpostata preferita. E' possibile scegliere tra JAZZ, CLASS, ROCK, POP, FLAT, OFF(nessuna equalizzazione).

Nota: selezionando una equalizzazione preimpostata non e' possibile regolare i valori di toni alti/bassi.

STEREO/MONO (Premere sette volte il tasto SEL (3), disponibile in modo radio)

• STEREO: imposta l'ascolto della radio in stereo.
• MONO: imposta l'ascolto della radio in mono.

LOCAL (Premere otto volte il tasto SEL (3), disponibile in modo Radio)

• OFF: durante la ricerca automatica delle stazioni radio verranno ricevute tutte le stazioni, anche quelle disturbate. Questa opzione è impostata di fabbrica.
• ON: durante la ricerca automatica delle stazioni radio verranno ricevute solo le stazione con il segnale più forte.

RADIO

SINTONIA AUTOMATICA

I. Premere il tasto BAND(5) per selezionare la banda di frequenza (FMI/FM2/FM3/AMI/AM2) che si desidera ascoltare.
2. Premere il tasto >>1 (10) per sintonizzarsi automaticamente sulla stazione seguente.
3. Premere il tasto I<< (9) per sintonizzarsi automaticamente sulla stazione precedente.

SINTONIA MANUALE

I. Premere il tasto BAND(5) per selezionare la banda di frequenza (FMI/FM2/FM3/AMI/AM2) che si desidera ascoltare.
2. Tenere premuto a lungo il tasto >>1 (10) o l<< (9) fino a che il display mostra la scritta MANUAL, premere il tasto >>1 (10) o l<< (9) per avanzare o retrocedere la sintonizzazione di 0,05MHz in FM. Attenedere qualche secondo per ritornare alla sintonia automatica (sul display compare AUTO).

MEMORIZZAZIONE DELLE STAZIONI

I. Sintonizzarsi sulla stazione desiderata come descritto precedentemente.
2. Tenere premuto un tasto di memoria da 1 a 6 (16) desiderato.
3. Ripetere il punto 2 per memorizzare tutte le altre stazioni in tutte le bande.

MEMORIZZAZIONE AUTOMATICA DELLE STAZIONI

Questo apparecchio è dotato di un sistema di auto memorizzazione che ricerca e memorizza le stazioni più forti.

I. Tenere premuto a lungo il tasto BAND(5). L'apparecchio ricercherà e memorizzerà automaticamente le stazioni con il segnale più forte.

RDS (RADIO DATA SYSTEM)

Il sistema RDS prevede la trasmissione, dalle emittenti europee che lo hanno adottato, di una serie di informazioni comprendenti: Il nome dell'emittente, le eventuali frequenze alternative su cui può essere ricevuta, l'inizio di un notiziario sul traffico, il tipo di programma trasmesso (musica classica, jazz, rock, cultura), ecc.

Questo apparecchio è dotato di una serie di opzioni attivabili o disattivabili a piacere dall'utente tramite la seguente procedura:
I. Tenere premuto a lungo il tasto selezione (3).
2. Premere ripetutamente il tasto selezione (3) per selezionare le opzioni disponibili.
3. Ruotare il Controllo volume (3) per scegliere l'opzione desiderata.

AF

Attiva/disattiva la funzione AF (Alternative Frequencies), frequenze alternative. Sul display apparirà l'indicatore AF.

L'apparecchio riceve la lista delle frequenze alternative dell'emittente e si sintonizza automaticamente su quella con il segnale migliore.

Quando il segnale della stazione che si sta ascoltando peggiora, l'indicatore AF comincerà a lampeggiare, l'apparecchio controlla la lista delle frequenze alternative trasmesse dalla stazione e si risintonizza su quella con segnale migliore.

TA

Attiva/disattiva la funzione TA (Traffic Announcement), notiziari sul traffico. Sul display apparirà l'indicatore TA.

Se la stazione che si sta ricevendo non trasmette bollettini l'apparecchio cercherà automaticamente una stazione che li trasmette (SEEK TA).

PTY

Questa funzione permette di selezionare il tipo di programma desiderato, per esempio, musica rock, pop music, news, ecc. La radio si sintonizzerà solo sulle stazioni che trasmettono il tipo di programma selezionato.

REG

In caso di ricerca di una stazione tramite AF (frequenza alternativa), la funzione REG (Regional) limita la scelta a stazioni che trasmettono programmi regionali.

EON

Se la stazione in riproduzione non trasmette le informazioni sul traffico, oppure il segnale è debole quando TA è attivato, il sistema ricercherà automaticamente un'altra stazione che trasmette le informazioni sul traffico. Quando questa funzione è operativa, nella schermata si visualizza "EON". Una volta che la trasmissione delle informazioni di traffico correnti è terminata, il sistema ritornerà alla stazione precedente.

TA SEEK

Permette la ricerca di stazioni che trasmettono informazioni sul traffico

PI MUTE

Quando ci si trova in una zona di copertura nella quale due emittenti con codici identificativi di programma (PI) diversi utilizzano la stessa AF (frequenza alternativa):

PI SOUND: La radio si sintonizza per alcuni secondi sulla nuova emittente quindi torna all'emittente precedente.

PI MUTE: La nuova emittente viene silenziata.

MASK ALL

MASK DPI: Le frequenze alternative caratterizzate da un codice identificativo di programma (PI) diverso non vengono considerate.

MASK ALL: Le frequenze alternative caratterizzate da un codice identificativo di programma (PI) diverso e frequenze alternative con una potenza di segnale maggiore ma prive di informazioni RDS non vengono considerate.

RETUNE

In caso di perdita dell'identificatore del traffico:

RETUNE S: Se non si riceve alcun codice identificativo di notiziari sul traffico, la ricerca viene avviata automaticamente dopo 30 secondi.

RETUNE L: Se non si riceve alcun codice identificativo di notiziari sul traffico, la ricerca viene avviata automaticamente dopo 90 secondi.

COLOR AUTO

Permette la scelta del colore del display (Auto: cambio del colore automatico)

FREQ

Permette di selezionare l'area geografica di funzionamento (default: EURO)

TALK

Questa funzione permette di selezionare il volume del vivavoce durante la ricezione di una chiamata.

VER

Questa funzione mostra la versione del software installato.

RADIO DAB

I. Premere il tasto MODE(I) per selezionare la sorgente DAB.
2. Premere a lungo il tasto BAND(5) per effettuare la scansione automatica delle stazioni radio presenti, premere brevemente per visualizzare informazioni sulla stazione radio in ascolto.
3. Dopo aver cercato le stazioni radio, 6 stazioni vengono automaticamente memorizzate nei tasti numerici. Premere i tasti numerici per selezionare e riprodurre le stazioni memorizzate corrispondenti. Premere a lungo uno dei tasti per memorizzare la stazione in ascolto nella memoria desiderata.
4. Premere il tasto >>1 (10) o I<< (9) per passare alla stazione radio successiva o precedente.

INGRESSO MICROSD/USB

Se non diversamente specificato, i comandi del telecomando hanno le stesse funzioni dei comandi sull'unità

I. Inserire una scheda di memoria microSD nell'ingresso (20) con i contatti elettrici rivolti verso l'alto oppure una memoria USB nella presa di ingresso (21).

1. La riproduzione partirà automaticamente e sul display verrà mostrato il numero della traccia riprodotta.

2. Premere il tasto I/PAU(12) per arrestare momentaneamente la riproduzione. Premerlo nuovamente per riprendere la riproduzione.

NOTA: L'autoradio potrebbe non supportare alcuni apparecchi esterni con presa USB, questo è dovuto all'incompatibilità dei processori.

SALTO TRACCIA

I. Premere il tasto >>1 (10) durante l'ascolto per passare alla traccia successiva.
2. Premere il tasto I<< (9) durante l'ascolto per tornare all'inizio della traccia corrente. Premerlo più volte per passare alle tracce precedenti.
3. Premere i tasti +10 / -10 per passare alla decima traccia successiva o precedente a quella in riproduzione.

RICERCA VELOCE

I. Tenere premuto il tasto >>1 (10) durante l'ascolto della traccia per avanzare velocemente.
2. Tenere premuto il tasto I<< (9) durante l'ascolto della traccia per indietreggiare velocemente.
3. Premere il tasto I/PAU(12) per riprendere la riproduzione.

FUNZIONI AVANZATE

I. Premere il tasto INT (13) per ascoltare in sequenza i primi 10 secondi di ogni traccia del disco (INTRO). Premerlo nuovamente per tornare al normale ascolto (OFF).
2. Premere il tasto RPT (15) per attivare la ripetizione automatica della traccia in ascolto (REPEAT ONE), della cartella (REPEAT FOD) o di tutte le tracce (REPEAT ALL).
3. Premere il tasto RDM (16) per attivare l'ascolto in sequenza casuale delle tracce sul disco (RANDOM ON). Premerlo nuovamente per tornare alla riproduzione in sequenza delle tracce.

RICERCA PER TRACCIA

I. Premere il tasto BAND (5). Sul display verrà visualizzata la scritta TRK con il numero di traccia.
2. Ruotare il tasto SEL/Controllo volume (3) per impostare la traccia desiderata e premere il tasto SEL/Controllo volume (3) per confermare.
3. Automaticamente verrà riprodotta la traccia selezionata.

INGRESSO AUX IN

I. Premere in sequenza il tasto MODE (I) per portarsi sulla sorgente AUX IN.
2. Collegare una qualsiasi unità provvista di uscita audio all'ingresso AUX (22) sul frontale dell'autoradio.
3. Comandare l'unità esterna dai propri comandi.

È possibile effettuare chiamate dal proprio cellulare in modalità HANDS-FREE (in modalità libera) grazie alla compatibilità con il sistema internazionale wireless Bluetooth.

• Quando effettuate una chiamata, parlare con voce forte e chiara.
• Per avere una condizione ottimale prima di effettuare o ricevere una chiamata, chiudere i finestrini dell'automobile.
• La voce può essere riprodotta in maniera distorta nel caso in cui ci siano problemi di campo telefonico.
• L'utilizzo della funzione HANDS-FREE dipende dalla compatibilità parziale/totale del telefono cellulare.
• Assicurarsi che nel proprio telefono cellulare sia disponibile la connessione Bluetooth.

CONNESSIONE

I. Premere in sequenza il tasto MODE (I) per portarsi sulla sorgente BT (NOT PAIRED) ed attivare la funzione Bluetooth del telefono cellulare. Effettuare la ricerca degli accessori/dispositivi audio.
2. Dal telefono cellulare selezionare il dispositivo CAR BT che corrisponde all'autoradio.
3. Se richiesto, inserire il codice a 4 cifre "0000".
4. Ora la connessione è stabilita, sul display dell'autoradio comparirà la scritta LINKED / BLUETOOTH.

RICEZIONE/RIFIUTO/TERMINE DI UNA CHIAMATA

I. Quando si riceve una chiamata, l'ascolto della sorgente in riproduzione verrà interrotta e si udirà il suono di chiamata.
2. Premere il tasto (5) per avviare la conversazione oppure premere il tasto (1) per rifiutarla.
- L'audio della conversazione sarà udibile dall'impianto audio dell'auto.
- Durante la conversazione le funzioni dell'autoradio verranno interrotte.
3. Premere il tasto 📞 (I) per terminare la conversazione.
- Terminata la conversazione l'ascolto della sorgente in riproduzione verrà automaticamente ripresa da dove era stata interrotta.

COMPOSIZIONE ULTIMO NUMERO CHIAMATO

I. In modalità Bluetooth, premere il tasto (5) per richiamare l'ultimo numero chiamato nel registro.

DISACCOPPIAMENTO BLUETOOTH

I. In modalità Bluetooth, premere a lungo il tasto ↗ (5) per scollegare il BT dal dispositivo accoppiato.

RIACCENSIONE AUTOMATICA

I. Ad autoradio spenta in modalità stand-by, nel caso di ricezione di una chiamata del dispositivo Bluetooth accoppiato, l'autoradio si accenderà automaticamente per poter usufruire della funzione HANDS-FREE.
2. Al termine della chiamata l'autoradio si riporterà automaticamente in modalità di stand-by.

RIPRODUZIONE FILE AUDIO

Tramite la connessione Bluetooth è possibile riprodurre i file audio presenti nel telefono cellulare.

Nota: l'autoradio riproduce solo file audio con telefoni cellulari compatibili con il protocollo A2DP. Consultare il manuale del proprio telefono cellulare.

Durante l'ascolto dei brani musicali da smartphone sono possibili le seguenti operazioni:

I. Premere il tasto I/PAU(12) per arrestare momentaneamente la riproduzione. Premerlo nuovamente per riprendere la riproduzione.
2. Premere il tasto >>1 (10) durante l'ascolto per passare alla traccia successiva.
3. Premere il tasto I<< (7) durante l'ascolto per tornare all'inizio della traccia corrente.

Premerlo più volte per passare alle tracce precedenti.

PRESA FAST CHARGE

È possibile effettuare la ricarica di un dispositivo dalla presa USB Fast Charge (19).

I. Inserire il cavo di alimentazione nel dispositivo e l'altro capo del cavo nella presa usb Fast Charge (19). La ricarica partirà automaticamente.

Nel caso di ricarichi uno smartphone e' possibile alloggiarlo nel supporto (23) durante la fase di ricarica.

Nota: questa presa non ha funzioni di lettura dispositivi di memoria, utilizzare a tale scopo la presa ingresso USB (21).

UTILIZZO CON APP SMART BT IPLUG

Scaricare ed installare l'app dai seguenti QR code:

In alternativa effettuare la ricerca dell'app SMART BT IPLUG nei principali app store.

Dopo aver installato l'app, connettere lo smartphone tramite BT all'autoradio; dopo aver effettuato il collegamento BT, avviare l'app.

Nella prima schermata verrà richiesto quale sorgente selezionare per la riproduzione:

13:15 Smart iPlug via Bluetooth Radio Accensione/spegnimento autoradio Selezione sorgente

Schermata di gestione Radio FM:

Radio Selezione sorgente Accesso menu' di impostazioni audio Stereo/Mono Ricerca automatica stazione radio Ricerca e salvataggio delle stazioni radio Local ON/OFF Selezione banda Accesso menu' di impostazioni Richiamo diretto sta-zioni radio salvate nelle memorie Regolazione volume

Schermata di gestione Radio DAB:

Livello del segnale ricevuto OldiesMusic #RTL 102.5 best Now playing: 融撞浮索杜烯橙敲nu扯油萌玛 Selezione radio precedente/successiva Ricerca e salvataggio delle stazioni radio Informazioni sulla stazione radio DAB in riproduzione

Accedendo al menu' impostazioni e' possibile impostare:

Tema: e' ossibile selezionare differenti temi grafici per l'app

Data e ora: e' possibile impostare data e ora

RGB: e' possibile impostare il colore del display dell'autoradio

Lingua: e' possibile impostare la lingua dell'app

Manuale: e' possibile scaricare il manuale dell'app

Touch: e' possibile attivare la vibrazione del telefono ai comandi dell'app

About: e' possibile visualizzare informazioni sull'app

Per tutte le ulteriori informazioni e' possibile visualizzare il manuale fornito dallo sviluppatore o la pagina dedicata all'app sui vari store.

Per richieste di supporto relative all'app rivolgersi allo sviluppatore.

Trevi non si ritiene responsabile per eventuali problematiche o danni causati dall'utilizzo dell'app.

Si ricorda che l'uso dello smartphone alla guida e' vietato e pesantemente sanzionato.

CARATTERISTICHE TECNICHE

GENERALI

Alimentazione:....12V

Assorbimento max....10A

Potenza di uscita massima: 40W x 4 canali

Impedenza degli altoparlanti:....4 ohm per canale

Banda di frequenza: FM 87.5MHz - 108MHz AM 522KHz - 1620KHz DAB 174 - 240 MHz

Potenza max di trasmissione Bluetooth: 0,8mW

Frequenza di trasmissione Bluetooth: 2,4GHz

Batteria telecomando: CR 2025

NOTA

TREVI persegue una politica di continuo miglioramento dei prodotti. Per tale motivo le caratteristiche tecniche sono soggette a modifiche senza preavviso.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure I a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

SAFETY PRECAUTIONS

LOCAL (Premere otto volte il tasto SEL (3), disponibile in modo Radio)

• OFF: durante la ricerca automatica delle stazioni radio verranno ricevute tutte le stazioni, anche quelle disturbate. Questa opzione è impostata di fabbrica.
• ON: durante la ricerca automatica delle stazioni radio verranno ricevute solo le stazione con il segnale più forte.

RADIO

AUTOMATIC TUNING

Dichiarazione di Conformità UE semplificata

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio SCD 5753 DAB

e' conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE e' disponibile al seguente indirizzo Internet

https://www.trevi.it/dms/zidi/TREVI/DOCSCD5753DAB.pdf

22 PAP RACCOLTA CARTA Verifica le disposizioni del tuc Comune
