XCD 5710 MP3 - Radio del coche Trevi - Manual de uso y guía de instrucciones gratis

Tipo de producto	Autorradio con reproductor CD/MP3, radio FM/OM, entradas USB, SD/MMC y AUX
Marca	Trevi
Modelo	XCD 5710 MP3
Alimentación	12/14 V CC (batería del vehículo)
Potencia de salida máx.	4 × 20 W (máx.) / 4 × 15 W (RMS estimado)
Impedancia de los altavoces	4 ohmios por canal
Bandas de radio	FM (87,5 - 108 MHz), OM (522 - 1620 kHz)
Formatos de audio compatibles	CD, CD-R, CD-RW, MP3 (en CD, USB, SD/MMC)
Entradas de audio	USB (frontal), SD/MMC (frontal), AUX IN (jack de 3,5 mm)
Salida de audio	LINE-OUT: 1200 mV máx.
Respuesta en frecuencia (CD)	20 - 20 000 Hz
Relación señal/ruido (CD)	50 dB (1 kHz)
Panel frontal	Desmontable, fijación mediante botón REL
Funciones RDS	AF, PTY, TP/TA, EON, REG
Funciones de audio	Graves, agudos, balance, fader, loudness, DSP (POP, CLASSIC, ROCK, FLAT)
Opciones de usuario	Pitido de teclas, volumen TA, reposo automático, alarma, mono/estéreo, local/distante
Mantenimiento y limpieza	Limpiar el panel frontal con un paño ligeramente húmedo; contactos limpios con un hisopo de algodón con alcohol
Seguridad	Panel frontal desmontable para disuadir el robo; no exponer el panel frontal al calor
Dimensiones (aproximadas)	1 DIN (178 × 50 × 160 mm, estimación estándar)
Peso (aproximado)	Aproximadamente 1,2 kg (estimación)

Preguntas frecuentes - XCD 5710 MP3 Trevi

¿Cómo quitar el panel frontal del autorradio Trevi XCD 5710 MP3?

Presione el botón REL (7) situado en el panel frontal. El panel se abre ligeramente. Tire de él hacia usted para retirarlo por completo. Guárdelo en el estuche suministrado para evitar daños.

¿Cómo ajustar el reloj?

Mantenga presionado el botón VOLUME (10) durante 4 segundos para entrar en el menú de opciones. Gire VOL para seleccionar ADJ. Presione VOL para confirmar. Gire VOL en el sentido de las agujas del reloj para ajustar las horas, en sentido contrario para los minutos. Presione cualquier tecla para salir.

¿Cómo sintonizar una emisora de radio en búsqueda automática?

Seleccione la banda deseada (FM1, FM2, FM3, OM1, OM2) con el botón BAND (13). Presione >|| (2) para buscar la siguiente emisora o ||< (12) para la anterior. La búsqueda se detiene en la primera emisora captada.

¿Cómo memorizar una emisora de radio?

Sintonice la emisora deseada. Presione una de las teclas numeradas del 1 al 6 (por ejemplo 1) durante al menos 2 segundos. Un pitido confirma la memorización.

¿Cómo activar los boletines de información de tráfico (TA)?

Presione el botón TA (4). El indicador TA se muestra. Si la emisora emite boletines (TP encendido), el volumen aumenta automáticamente durante el boletín. Si la emisora no emite TA, el aparato busca automáticamente una emisora que lo haga.

¿Cómo reproducir archivos MP3 en una memoria USB?

Conecte su memoria USB al puerto USB (8) en la parte frontal. Presione varias veces MODE (15) hasta seleccionar USB. La reproducción comienza automáticamente. Use >|| y ||< para cambiar de pista.

¿Cómo ajustar los graves y los agudos?

Presione el botón VOLUME (10) para acceder a los ajustes de audio. Presione una vez para los graves (BASS), gire VOL para ajustar. Presione una segunda vez para los agudos (TRE), gire VOL para ajustar.

¿Qué hacer si el panel frontal no funciona después de volver a colocarlo?

Asegúrese de que el panel frontal esté insertado correctamente y bien encajado. Verifique que los contactos metálicos no estén doblados o sucios. Límpielos con un hisopo de algodón ligeramente empapado en alcohol. No fuerce nunca el panel.

¿Cómo activar la reproducción aleatoria de pistas (shuffle)?

Durante la reproducción de un CD, USB o SD, presione la tecla SHF (19). El icono SHF se muestra y las pistas se reproducen en orden aleatorio. Presione de nuevo para desactivar.

¿Cómo pasar del modo estéreo al modo mono?

Mantenga presionado el botón VOLUME (10) durante 4 segundos. Gire VOL para seleccionar STEREO-MONO. Presione VOL para entrar en el ajuste, luego gire para elegir STEREO o MONO.

MANUAL DE USUARIO XCD 5710 MP3 Trevi

Manual de uso y conexiones

RADIO REPRODUCTOR CD/MP3 RDS COM ENTRADA USB SD/MMC CARD

Manual de uso e ligaçao

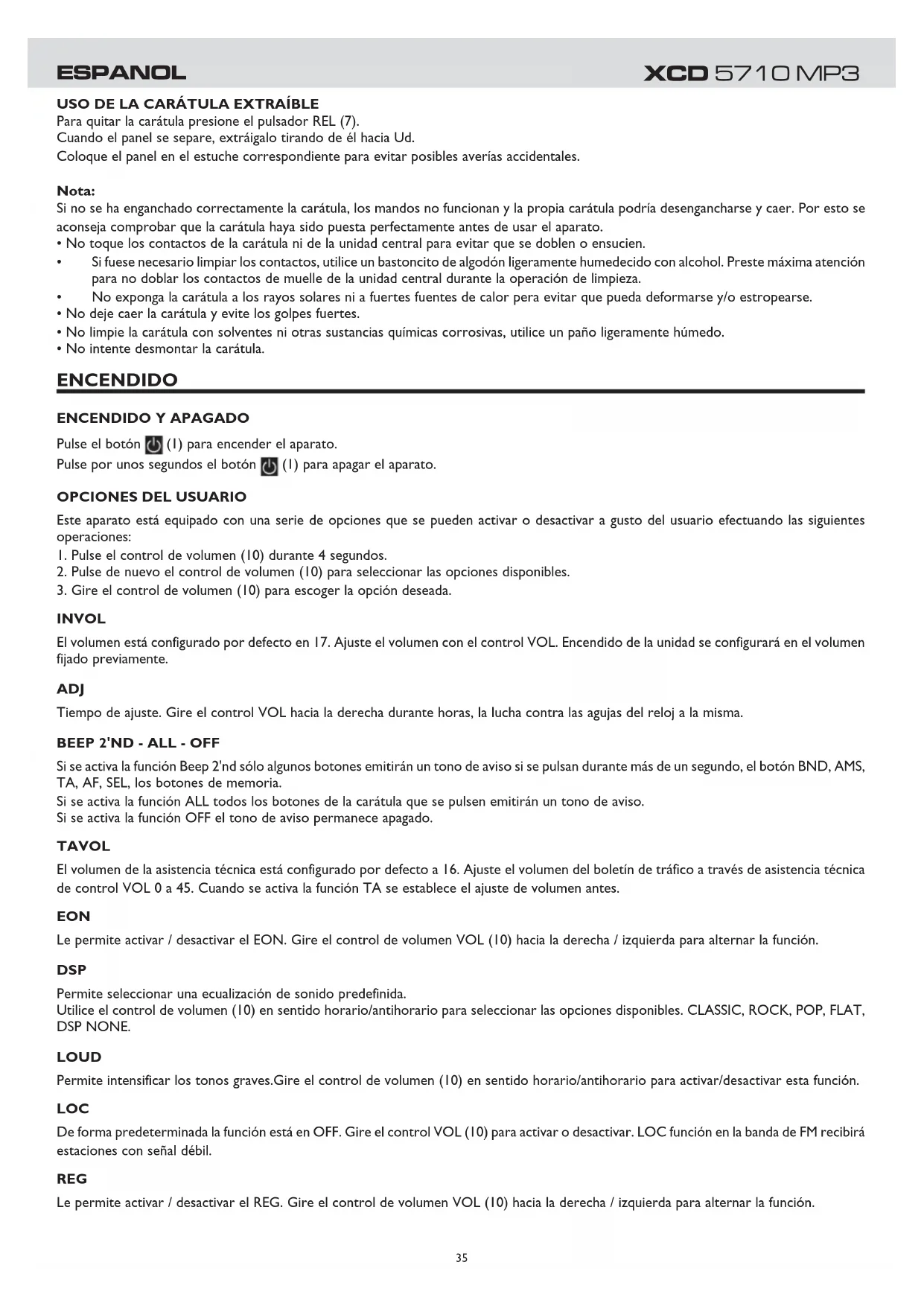

LOCAL RECEPTION ON/OFF:

Para quitar la caratula presione el pulsador REL (7).

Cuando el panel se separe, extrágalo tirando deél hacia Ud.

Coloque el panel en el estuche correspondiente paraatarvosposiblesaverias accidentales.

Nota:

Si no se ha enganchado correctamente la caratula, los mandos no funciona y la propia caratula podria desengancharse y caer. Por esta se aconseja comprobar que la caratula haya sido esta perfectamente antes de usar el aparato.
- No toque los contactos de la caratula ni de la unidad central para evaporar que se doblen o ensucien.
Si fues necasio limpar los contactos, utilise un bastocito de algodon ligeramente humedecido con alcohol. Preste maxima atencion para no dolar los contactos de muelle de la unidad central durante la operacion de limpieza.
No exponga la caratula a los rayos solares ni a fuertes fuentes de calor pera evitar que pueda deformarse y/o estropearse.
- No deje caer la caratula y evite los golpes fuertes.
No limpie la caratula con solventes niorasustancias quimicas corrosivas,utilice un paño ligeramente humedo.
- No intente desmontar la caratula.

ENCENDIDO

ENCENDIDO Y APAGADO

Pulse el boton (1) para encender el aparato.

Pulse por uno segundos el botón (I) para apagar el aparato.

OPCIONES DEL USUARIO

Este aparato está equipado con una série de options que se pueda activar o desactivar a gusto del usuario efectuando las siguientes operaciones:

I. Pulse el control de volumen (10) durante 4segundos.
2. Pulse de nuevo el control de volumen (10) para selectionar las options disponibles.
3. Gire el control de volumen (10) para escoger la.option deseada.

INVOL

El volumen está configurado por defecto en 17. Ajuste el volumen con el control VOL. Encendido de la unidad se configuraré en el volumen fjado previamente.

ADJ

Tiempo de ajuste. Gire el control VOL hacía la referencia durante horas, la lucha contra las agujas del reloj a la misma.

BEEP 2'ND - ALL - OFF

Si se activa la función Beep 2'nd sólo algunos botones emitirán un tono de avis si se pulsan durante más de un segundo, el botón BND, AMS, TA, AF, SEL, los botones de memoria.

Si se activa la func iON ALL todos los botones de la caratula que se pulsen emitiran un tono de avis.

Si se activa la funciona OFF el tono de avis permanece apagado.

TAVOL

El volumen de la asistencia的技术ica está configurado por defecto a 16. Ajuste el volumen del boletín de refrico a性和 de assistencia技术和 de control VOL 0 a 45. Cuando se activa la función TA se establiece el ajuste de volumen antes.

EON

Le permite activar / desactivar el EON. Gire el control de volumen VOL (10) hac la referencia / izquierda para alternar la direccion.

DSP

Permite seleccionar una ecualizacion de sonido predefinida.

Utilice el control de volumen (10) en sentido horario/antihorario para selectionar las options disponibles. CLASSIC, ROCK, POP, FLAT, DSP NONE.

LOUD

Permite intensificar los tonos graves. Gire el control de volumen (10) en sentido horario/antihorario para activar/desactivar esta direccion.

LOC

De forma predeterminada la9acion está en OFF.Gire el control VOL (10) para activar o desactivar.LOCfuncion en la banda de FM recibir a estaciones con senal débil.

REG

Le permite activar / desactivar el REG. Gire el control de volumen VOL (10) hacla la referencia / izquierda para alternar la direccion.

STEREO - MONO:

Permiteasar del modoSTEREOalMONO.

ALRM:

Le permite activar / desactivar el ALARM. Gire el control de volumen VOL (10) hacía la referencia / izquierda para alternar la funciona.

MANDOS AUDIO

I. Pulse la tecla volume (10) en secuencia para selectionar lo que desea regular.
2. Gire el mando VOLUME (10) en sentido horario/antihorario para realizar la regulacion.

AJUSTE DEL VOLUME

Gire el mando VOLUME (10) en el sentido horario/antihorario para subir/bajar el volumen.

REGULACION DE LOS TONOS

I. Pulse el botón volume (10) para selecciónar la regulación de los tonos graves.
2. En la pantalla aparece la indicacion del nivel de los tonos graves "BASS".
3. Gire el mando VOLUME (10) en el sentido horario/antihorario paraacular/bajar el nivel de los tonos graves.
4. Pulse el botón volume (10) unasegunda vez para selecciónar la regulación de los tonos agudos.
5. En la pantalla aparece la indicacion del nivel de los tonos agudos "TREBLE".
6. Gire el mando VOLUME (10) en el sentido horario/antihorario paraacular/bajar el nivel de los tonos agudos.

CONTROL DEL BALANCE

I. Pulse el botón volume (10) tres veces para selectionar la regulación del balance.
2. En la pantalla aparece el mensaje «BAL».
3. Gire el mando VOLUME (10) en el sentido horario/antihorario, para desplazar el balance del audio al canal derecho/izquierdo

CONTROL DESVANECEDOR (FADER)

I. Pulse el botón volume (10)在哪几时使用？
2. En la pantalla aparece el mensaje «FAD».
3. Gire el mando VOLUME (10) en el sentido horario/antihorario, para ajustar el volumen de los altavoces tritureros/delanteros

SINTONÍA

SINTONÍA AUTOMÁTICA SEEK

I. Mediente la tecla BAND (13), selezione la banda de Frequencia (FMI, FM2, FM3, MW1, MW2) que desea escuchar.

1. Mantenga pulsada durante 2 segundos la tecla
2. Mantenga pulsada durante 2 segundos la tecla
3. Si la funciona "TA" está activada, se sintonizarán solamente las emisoras que Transmitan announcements de tráfico.
4. Si la funciona "PTY" está activada, se sintonizarán solamente las emisoras que transmitan el tipo de programa spécifique.

SINTONÍA MANUAL

I. Pulse en secuencia la tecla (2) o (12) para sintonizarmanualmente la emisora que desea esuchar.

MEMORIZACION DE LAS EMISORAS

I. Mediante la tecla BAND (13), selezione la banda de Frequencia (FMI, FM2, FM3, MW1, MW2) que desea escuchar.
2. Sintonice la emisora que desea conforme a los sistemas antes descritos.
3. Pulse la tecla de memoria deseada (de 1 a 6) durante mas de 2 segundos, la radio emite un tono de avis y la emisora se memoriza.
4. Repita el procedimiento para memorizar lasDEMAs emisoras en todas las bandas.

SISTEMA DE DATOS POR RADIO (RADIO DATA SYSTEM)

El planta RDS prevé la transmisión, desde las emisoras europeas que lo hanadoptado, de una series de informaciones que incluyen:
El nombre de la emisora,las eventuales freuencias alternativas en que se pueda captar,el comienzo de un boletin de trafico,el tipo de programa.
transmitido (música clásica, jazz, rock, cultura), etc.
Este aparato presenta las siguientes caracteristicas:

AF FRECUENCIAS ALTERNATIVAS

Recibe la lista de las frequencias alternativas de la emisora y sintoniza automaticallyla que ofrece la mayor senal.

I. Pulse la tecla AF (14) para activar la recepcion de las freuencias alternativas.
2. En la pantalla se enciende el indicator "AF".
3. Cuando la seals de la emisora que se este eschuchando empeora, el indicator "AF" comienza a parpadear; el aparato controla la lista de las Frequencias alternativas en que transmite dicha emisora y sintoniza la que ofrece una seals mas clara.

PTY IDENTIFICACION DEL TIPO DE PROGRAMA

Esta func tion permite selec tionar el tipo de programa desado, por ejemplo, musica rock, musica pop, noticias, etc. La radio se sintonizar a solo en las emisoras que transmits an el tipo de programa selectionado.

Los programas que peuvent captar son:
VARIED Programas de varias clases de entretenimiento, musica ligera, entreprises.
POP M Música para el gran Pública, las canciones más famosas, los grandes conciertos.
ROCK M Música contemporánea, para un Públicajuven.
LIGHT M Música de lármá, música instrumental, coros.
CLASSIC Música clásica, sinfónica, operas.
OTHER M Música de vanguardia, experimental, o música éttnica.
NEWS Noticias, informacion continua.
AFFAIRS Noticias economicas, relaciones y análisis.
INFO Informaciones variadas.
SPORT Transmisiónes deportivas en directa, Notices y commentarios.
EDUCATE Programas educativos y de instrucción.
DRAMA Representaciones escénicas o relatos por episodios.
CULTURE Programas culturales.
SCIENCE Programas@cientificos.

ACTIVACION DE LA FUNCION PTY

I. Pulse la tecla PTY (6). En la pantalla aparece la indicacion del tipo de programa seleccionado.
2. Utilice el control de volumen (10) para seleccionar el tipo de programa que desee.
3. La radio busca automatically una emisora que este transmitiendo el tipo de programa seleccionado.
4. Si el tipo de programa seleccionado no está presente en la pantalla aparece el mensaje NOT FND y se oyen uno tonos de avis.

TP/TA INFORMACION SOBRE EL TRAFICO

Si la emisora transmite noticias de trafico, en la pantalla aparece el symbolo TP. TA activa la recepcion automatica de las noticias de trafico.
I. Pulse el botón TA (4) para activar la función de recepción de los announcements de tráfico.
2. Si la emisora que está recibiendo no Transmite announcements (indicador «TP» apagado en la pantalla), el aparato buscará automatistically una emisora que los transmitita.
3. Cuando comienza unannouncement de tráfico, el volumen sube automatistically.
4. Al final del anuncio, el volumen vuelve a las conditiones iniciales.
5. Si está escuchando un CD con la función TP activada, cuando comienza el anuncio, el aparato的那一 sucescha de la radio y sube el volumen. Al final del anuncio, continua la reproduccion del CD.

EON SISTEMA DE RECEPCION EXTENDIDO

Se tratate de una func ión RDS ofrecida por的一些 casdenas de emisoras asociadas (network).

Cuando está escuchando una emisora de estas cadenas, pueda activar la función TA (informacion de trafico) incluo si la emisora no transmite boletines de trafico (indicador "TP" en la pantalla apagado).

Cuando otra emisora captable de la cadena de emisoras comienza a transmitir el anuncio de trafico, el aparato cambia de Frequencia y se desplaza a esta othera emisora. Al final del anuncio, vuelv a la emisora de partida.

Si al activar la func ion TA en una emisora que non transmite boletines de trafico (indicator "TP" de la pantalla apagado) el aparato empieza aUGC a buscar otra emisora, la emisora inicia no envia la senal EON.

SELECTION DE LA FUENTE SD/MMC/USB/AUXRADIO/CD

Pulse el botón MOD (15) en secuencia para selección la entrada SD/MMC/USB/AUX/RADIO/CD.

FUNCTIONAMIENTO DE LA UNIDAD LECTORA DE CD-CD MP3

INICIO DE LA REPRODUCCION

I. Encienda el aparato y ajuste el volumen y los tonos como se ha indicado en los párafos ENCENDIDO y MANDOS AUDIO.
2. Pulse el REL (7) para reducir la plac frontal.
3. Ponga el CD en la ranura de insertion (24).
4. La reproduccion comienza automatistica y en la pantalla aparece el numero de la pista.
5. Pulse el botón PLAY/PAUSE (16) para detenermomenteamente la reproducción (Pausa). Pulselo de nuevo para retomar la reproducción.

SALTO DE PISTA

I. Pulsando el botón (2) durante la escucha, sealla a la pista sucesiva, cuando que con el botón (12) se pasa al inicio de la pista en bajo (pulsando una vez) o a las pistas anteriores (pulsando varias varces).
2. La pantalla muestra la pista que se está escuchando.

BUSQUEDA RAPIDA

I. Paraocularrapidamente un pasaje particular deuna piezutillice los botones (2) y 2) pulsandolas durante mas de dos segundos.
2. el botón (2) efectúa la búsqueda rápida hacía adelante,@mieras que el botón (12) efectúa la búsqueda rápida hacía el inicio de la pieza..

FUNCTIONES AVANZADAS

I. Pulse el botón SCN(17) para escuchar, en secuencia, los primeros 10seguidos de cada pieza del disco. Pulse nuevomente el botón para regresar a la escucha normal.
2. Pulse el botón RPT (18) para activar la repeticción automatica de la pieza que está escuchando. Pulse de nuevo el botón RPT (18) para desactivarla repeticción.
3. Pulse el botón SHF (19) para activar la escucha en secuencia casual de las piezas musicales presentes en el disco.

BUSQUEDA POR PISTA

I. Paraocular a pista en particular del CD MP3/USB/CARD, pulse una vez la tecla LOUD (11).
2. Gire el control del volumen (10) para programar la cifra, pulse el ENTER (13), la prima cifra empieza a parpadear.

ENTRADA AUX IN

I. Pulse en secuencia el botón MODE (15) hasta visualizar AUX IN.
2. Conecte una unidadequalquiera provista de calidad de sonido a工程技术 a la toma AUX IN (22).
3. Utilice los mandos del aparato para manejar la unidad externa.

PUERTO USB

I. Conecte un reproductor de MP3 al puerto USB (8).
2. Pulse el botón MODE (15) en secuencia para selecciónar la entrada USB, la reproducción comienza automatística.
3. Parakatla pista, buscar rapidamente un detalle de la pieza y otheras funcciones avanzadas, consultar el apartado «Funcionamento del reproductor de CD/MP3".

NOTA:

El autorradio podra no ser compatible con algunos aparatos externos equipados con puerto USB, bajo a la incompatibilidad de los procesadores.

PUERTO CARD SD/MMC

I. Introduzca una SD/MMC - CARD en la entrada SD/MMC CARD (23).
2. Pulse el botón MODE (15) en secuencia para selecciónar la entrada SD/MMC, la reproduccion comienza automatically.
3. Parakat la pista, buscar rapidamente un detalle de la pieza y otheras funcciones avanzadas, consultar el apartado «Funcionamento del reproductor de CD/MP3".

CHARACTERISTICAS TÉCNICAS

GENERALES

Potencia maxima de salute: 20 W × 4

Impedancia de los altavoces: 4 ohmios por canal

Alimentacion: +12/14V

FM

Banda de Frequencia: 87.5MHz - 108MHz

MW

Banda de Frequencia: 522KHz - 1620KHz

LINE-OUT

Output: MAX. 1.200mV

SECCION CD

Respuesta de fecuencia: 20 - 20000Hz

Relación postal / ruido: 50dB (IKHz)

CD, MMC/SD, USB

Sistema: Audio MP3

Compatibilities: CD/CD-R/CD-RW/MP3

TREVIieneuna politica de mejora continua de los productos. Por dicho motivo,lascharacteristicas techniquesestan susetasacambiosin previo aviso.

Advertencias para la correcta eliminacion del producto.

El symbolo que aparece en el aparato indica que el residuo de ser objeto de "recogida selectiva" por tanto el producto no se debe eliminar jusqu con residuos urbanos.

El usuario debenentaragel productoalos"centros de recogidaselectivacreados porlas administracionesmunicipalesobienal distribuidor.
cuandoadquieraun nuevo producto.

La recogida selectiva del residuo y las sucesivas operaciones de tratamiento, recuperacion y eliminacion favorecen la fabricacion de aparatos con materiales reciclados y limitan los efectos negativos en el medio ambiente y la salute causados por una gestion incorrecta del residuo. La eliminacion abusiva del producto da lugar a la aplicacion de saniones administrativas.

USO DO PAINEL EXTRAIVEL

Para tirar o painei pressione a tecla REL (7).

Pressione por algunos segundos a tecla (1) para desligar o aparelho.

OPCoes DO UTILIZADOR
