MANUALE UTENTE T10 Easy clip SWITEL

1.2 Luogo di installazione 33. . . . . . . . . . . . . . . . . . . .

1.3 Impianti telefonici interni 33. . . . . . . . . . . . . . . . . .

1.4 Avvertenze riguardo lo smaltimento 34. . . . . . . . .

3.2 Verificare il contenuto della confezione 37. . . . . .

4.3 Visualizzare la durata di chiamata 39. . . . . . . . . .

4.4 Impostare il volume del ricevitore 39. . . . . . . . . . .

4.5 Ripetizione di chiamata 39. . . . . . . . . . . . . . . . . . .

4.6 Impostazione della suoneria 40. . . . . . . . . . . . . . .

4.7 Memorizzare numeri di selezione abbreviata 40.

4.8 Richiamare numeri di selezione abbreviata 40. .

5 Visualizzazione numero (CLIP) 41. . . . . .

5.1 Visualizzare l’elenco chiamate 41. . . . . . . . . . . . .

5.2 Selezionare un numero telefonico direttamente

6.2 Tasto R e servizi addizionali del proprio

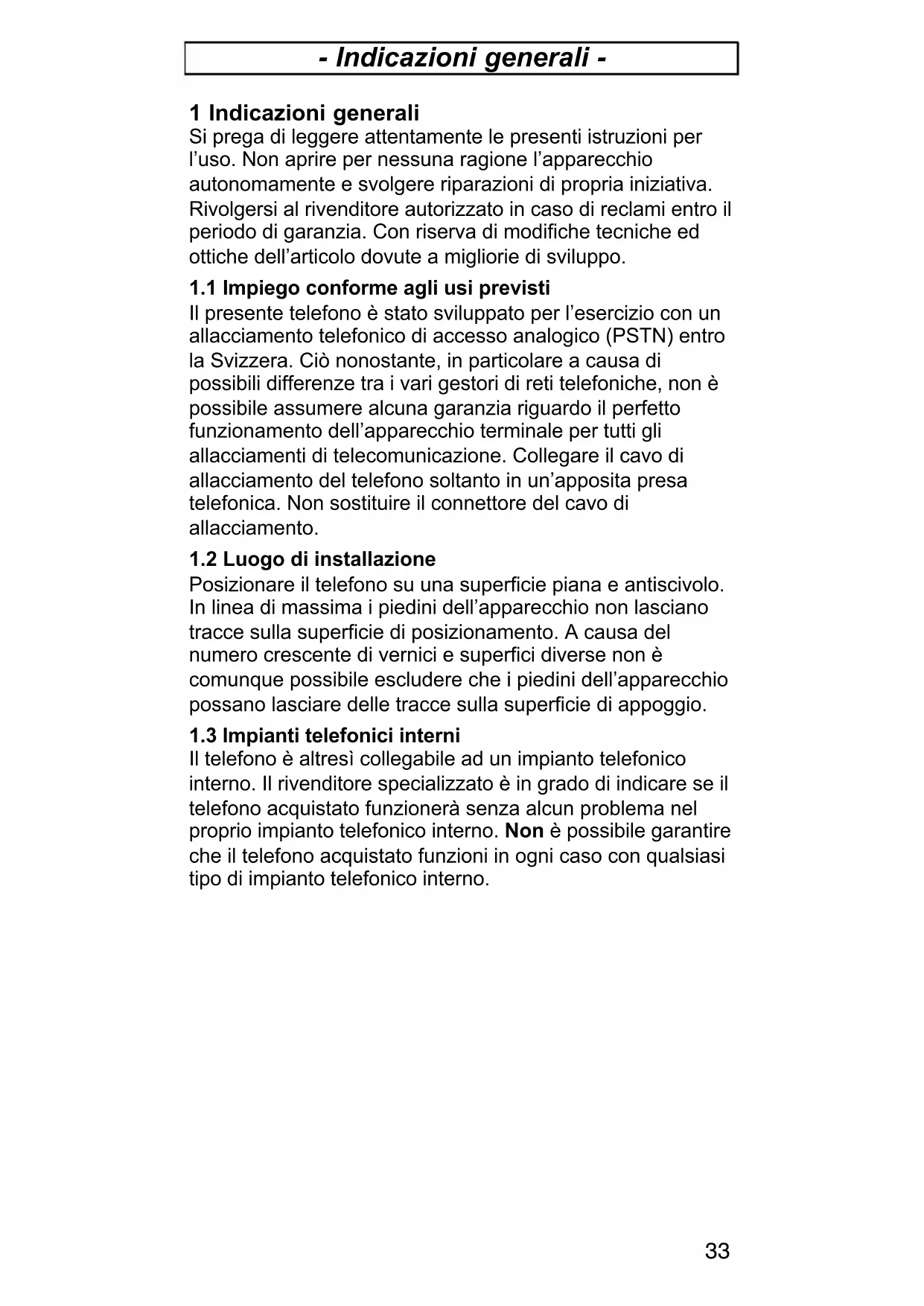

1 Indicazioni generali Si prega di leggere attentamente le presenti istruzioni per l’uso. Non aprire per nessuna ragione l’apparecchio autonomamente e svolgere riparazioni di propria iniziativa. Rivolgersi al rivenditore autorizzato in caso di reclami entro il periodo di garanzia. Con riserva di modifiche tecniche ed ottiche dell’articolo dovute a migliorie di sviluppo.

1.1 Impiego conforme agli usi previsti

Il presente telefono è stato sviluppato per l’esercizio con un allacciamento telefonico di accesso analogico (PSTN) entro la Svizzera. Ciò nonostante, in particolare a causa di possibili differenze tra i vari gestori di reti telefoniche, non è possibile assumere alcuna garanzia riguardo il perfetto funzionamento dell’apparecchio terminale per tutti gli allacciamenti di telecomunicazione. Collegare il cavo di allacciamento del telefono soltanto in un’apposita presa telefonica. Non sostituire il connettore del cavo di allacciamento.

1.2 Luogo di installazione

Posizionare il telefono su una superficie piana e antiscivolo. In linea di massima i piedini dell’apparecchio non lasciano tracce sulla superficie di posizionamento. A causa del numero crescente di vernici e superfici diverse non è comunque possibile escludere che i piedini dell’apparecchio possano lasciare delle tracce sulla superficie di appoggio.

1.3 Impianti telefonici interni

Il telefono è altresì collegabile ad un impianto telefonico interno. Il rivenditore specializzato è in grado di indicare se il telefono acquistato funzionerà senza alcun problema nel proprio impianto telefonico interno. Non è possibile garantire che il telefono acquistato funzioni in ogni caso con qualsiasi tipo di impianto telefonico interno.− Indicazioni generali −

1.4 Avvertenze riguardo lo smaltimento

La conversione della legislazione europea in leggi e direttive nazionali impone il corretto smaltimento di beni di consumo. Questo avviene all’insegna della protezione di persone e ambiente. Il simbolo raffigurato qui a lato indica che apparecchi usati elettrici ed elettronici e batterie esauste non sono da smaltire assieme ai normali rifiuti domestici. Procedere pertanto allo smaltimento di apparecchi vecchi o esausti presso un centro di raccolta incaricato con il rispettivo smaltimento. Consegnare batterie ed accumulatori per lo smaltimento presso rivenditori al dettaglio di batterie o centri di raccolta che mettono a disposizione appositi contenitori. Smaltire confezioni ed imballaggi in base a quanto indicato dalle norme in vigore a livello locale.

1.5 Temperatura e ambiente circostante

Il telefono è stato progettato per l’uso in ambienti chiusi e protetti con una temperatura compresa tra 10 °C e 30 °C. Si consiglia di evitare l’uso del telefono in ambienti esposti a umidità come bagno e locali di lavaggio. Evitare peraltro anche la vicinanza a fonti di calore come termosifoni e non esporre l’apparecchio alla diretta irradiazione solare. Evitare inoltre un’esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore e raggi solari diretti.

Pulire le superfici della custodia con un panno asciutto, morbido e antipilling. Non utilizzare mai detergenti o solventi aggressivi. Al di là di una pulizia di tanto in tanto della custodia esterna, non sono necessari ulteriori interventi di pulizia e cura. I piedini in gomma del telefono non sono resistenti a qualsiasi detergente. Il costruttore non risponde di eventuali danni a mobili o simili.− Elementi di comando −

2 Elementi di comando

2.1 Lato interno ricevitore

1. Tasto di disconnessione /

2. Tasto di selezione

5. Tasto di segnale R

6. Ripetizione di chiamata /

volume del ricevitore

2.2 Lato superiore ricevitore

8. Spia di controllo per

9. Tasto di selezione verso

10. Tasto di selezione verso

11. Tasto di cancellazione

12− Elementi di comando −

2.3 Lato inferiore apparecchio base

2. Collegamento cavo

4. Collegamento cavo

volume della suoneria

2.4 Lato interno apparecchio base

6− Messa in funzione −

3.1 Indicazioni generali

Attenzione: Leggere assolutamente prima della messa in funzione le indicazioni generali riportate all’inizio delle presenti istruzioni per l’uso.

3.2 Verificare il contenuto della confezione

La confezione contiene: una stazione base un ricevitore un cavo di collegamento telefonico un cavo a spirale un manuale di istruzioni per l’uso tre batterie tipo AA

3.3 Collegare il ricevitore

Dopo aver estratto il telefono dalla confezione, collegare innanzitutto il ricevitore con la stazione base. Afferrare l’estremità corta del cavo a spirale ed inserirla nella presa presente in basso al ricevitore. Girare la stazione base e collegare l’altra estremità alla presa inferiore (vedi capitolo 2, paragrafo Lato inferiore apparecchio base, punto 4). Fissare il cavo nella canalina orientandolo verso fuori.

3.4 Inserire le batterie

Prima di collegare il nuovo telefono alla rete telefonica, inserire le batterie nell’apparecchio. Si consiglia di utilizzare sempre batterie di buona qualità del tipo AA. Le batterie sono necessarie per le visualizzazioni di display con ricevitore appoggiato sulla forcella di aggancio. Prima di inserire o sostituire le batterie, sincerarsi che il telefono non sia collegato alla rete telefonica.

1. Il vano batterie si trova sul lato interno della

cacciavite o altro oggetto appuntito.

3. Inserire le batterie. Osservare la corretta polarità.

4. Chiudere infine il vano batterie.

La visualizzazione del simbolo \ sul display indica che è necessario sostituire le batterie. Procedere in tal caso alla sostituzione delle tre batterie. Con batterie scariche il display è buio e non indica nulla.− Messa in funzione −

3.5 Collegare il telefono

Collegare il cavo telefonico fornito in dotazione al jack telefonico e alla presa telefonica (vedi capitolo 2, paragrafo Lato inferiore apparecchio base, punto 2) presente sul lato inferiore della stazione base. Condurre il cavo lungo la canalina in alto o in basso fino a farlo nuovamente fuoriuscire dalla custodia del telefono. Fissare saldamente il cavo nella canalina. Il telefono opera con la procedura di selezione PST (selezione a toni).

3.6 Montaggio a parete

Il telefono si presta altresì per il montaggio a parete. Utilizzare per il fissaggio due viti, prevedere due fori con una distanza di 85 mm in verticale l’uno sotto l’altro e lasciare fuoriuscire le viti 5 mm dal muro. Inserire a questo punto la stazione base sulle viti e spingere leggermente in basso. Avendo montato il telefono alla parete, è possibile agganciare il ricevitore al telefono senza bisogno di interrompere il collegamento. Sull’estremità superiore del supporto per ricevitore si trova a tale scopo un piccolo dispositivo di aggancio.

3.7 Aggiustare la data e l’orario

1. Premere per 4 secondi il tasto memoria y.

2. Premendo ripetutamente i tasti y e z si ha

modo di inserire l’ora attuale.

3. Confermare con il tasto C. Il cursore si sposta

per l’immissione dei minuti.

4. Premendo ripetutamente i tasti y e z si ha

modo di inserire i minuti attuali.

5. Confermare con il tasto C. Il cursore si sposta

per l’immissione della data.

6. Premendo ripetutamente i tasti

y e z si ha modo di inserire il giorno attuale.

7. Confermare con il tasto C. Il cursore si sposta

modo di inserire il mese attuale.

9. Confermare con il tasto C. A questo punto

l’immissione è conclusa e i dati attuali sono visualizzati sul display. Avvertenza: Con batterie completamente scariche è necessario ripetere l’immissione di orario e data.− Esercizio −

Il telefono è utilizzabile come un qualsiasi altro telefono convenzionale.

1. Per effettuare una chiamata, sollevare il ricevitore

del telefono ed attendere il segnale di linea libera.

2. Selezionare il numero telefonico desiderato. Il

numero di chiamata selezionato è indicato sul display. Il display è in grado di visualizzare numeri telefonici composti da massimo 14 cifre. Se il numero di chiamata selezionato dovesse comunque essere più lungo, sono visualizzate solo le ultime 14 cifre del numero.

3. Per concludere la telefonata è sufficiente

abbassare nuovamente il ricevitore agganciandolo sulla forcella. Con il tasto di disconnessione si conclude la chiamata in corso e si ottiene direttamente un nuovo segnale di linea libera.

4.2 Ricevere chiamate

Non appena giunge una chiamata, si avverte la segnalazione acustica di chiamata. Per ricevere la chiamata è necessario sollevare il ricevitore.

4.3 Visualizzare la durata di chiamata

Durante lo svolgimento di una chiamata, sul display è indicata la durata di conversazione in minuti e secondi. In seguito alla selezione del numero di chiamata, l’indicazione è visualizzata sul display. A conclusione della chiamata, la durata rimane visualizzata sul display per alcuni secondi.

4.4 Impostare il volume del ricevitore

Nel caso in cui il volume del ricevitore dovesse essere troppo basso o troppo alto, questo potrà essere impostato a rispetto delle proprie esigenze. L’interruttore a scorrimento VOL. sul ricevitore consente di regolare il volume da basso ad alto .

4.5 Ripetizione di chiamata

Avendo selezionato un numero di chiamata che risulta occupato o non raggiungendo l’utente desiderato, abbassare nuovamente il ricevitore. Il numero di chiamata selezionato per ultimo è automaticamente memorizzato nel telefono. Per utilizzare la funzione di ripetizione di selezione, procedere come indicato qui di seguito: Sollevare il ricevitore e premere il tasto di ripetizione di chia- mata F. A questo punto l’apparecchio seleziona il numero di chiamata memorizzato per la ripetizione di selezione.− Esercizio −

4.6 Impostazione della suoneria

Con l’interruttore a scorrimento presente sulla destra della stazione base si ha modo di scegliere tra le posizioni (alto) o (basso) per impostare il volume della suoneria in base alle proprie esigenze. Se non si volesse essere invece disturbati, scegliere la posizione (OFF).

4.7 Memorizzare numeri di selezione abbreviata

Il telefono è predisposto per la memorizzazione di 10 numeri di chiamata di selezione abbreviata. Come posizioni di memoria sono utilizzati i tasti da 0 a 9 della tastiera numerica dell’apparecchio.

1. Sollevare il ricevitore del telefono.

2. Premere il tasto S. Sul display appare SAVE ?.

3. Premere di nuovo il tasto S. Il cursore

lampeggia e sul display appare l’indicazione MEMORY.

4. Premere quindi la posizione di memoria

desiderata scegliendo uno dei tasti numerici da 0 a 9. S Se la posizione di memoria prescelta è già occupata, sul display appare l’indicazione OVERWRITE ?. S Per sovrascrivere la posizione di memoria, premere di nuovo il tasto S. S Non volendo invece sovrascrivere la posizione di memoria, premere una volta il tasto di disconnessione e ripetere l’inserimento da capo.

5. Immettere quindi il numero di chiamata desiderato

composto da max. 22 cifre.

6. Memorizzare con il tasto S. Sul display appare

4.8 Richiamare numeri di selezione abbreviata

Per richiamare numeri di selezione abbreviata precedentemente memorizzati, procedere come segue:

1. Sollevare il ricevitore del telefono.

2. Premere il tasto e selezionare la posizione di

memoria tra 0 e 9 desiderata. A questo punto il telefono seleziona direttamente il numero di chiamata memorizzato.− Visualizzazione numero (CLIP) −

5 Visualizzazione numero (CLIP) Grazie alla funzione di visualizzazione del numero di chiamata è possibile individuare il chiamante con telefonata in arrivo. A condizione che la linea telefonica offra questa funzione, mentre il telefono squilla sul display LCD è visualizzato il numero del chiamante. Se il numero di chiamata non è disponibile, sul display appare quanto segue. Nel caso in cui sul display appare l’indicazione UNAVAILABLE oppure ERROR, significa che il numero di chiamata è stato ricevuto solo in parte o in maniera errata. Se sul display appare l’indicazione LONG DISTANCE, l’informazione relativa al numero di chiamata non è disponibile. Si potrebbe anche trattare di una chiamata internazionale. Se sul display appare l’indicazione PRIVATE, il chiamante ha soppresso la trasmissione del proprio numero di chiamata oppure non è stato possibile trasmettere il numero. In caso di assenza, nell’elenco chiamate sono memorizzate tutte le chiamate con informazioni riguardo a data e orario. Nell’elenco chiamate sono memorizzati fino a 99 numeri di chiamata. Non appena la lista è piena, il numero di chiamata più vecchio è cancellato dall’elenco e sostituito dal nuovo numero. Se durante la propria assenza sono state registrare chiamate, sul display appare l’indicazione NEW e la spia di controllo lampeggia per indicare la presenza di chiamate perse.

5.1 Visualizzare l’elenco chiamate

Con il tasto z si passa ai numeri telefonici registrati per ultimo. Con y e z è possibile scorrere nell’elenco chiamate. Tutte le chiamate registrate sono visualizzate come segue: RIPETI Il chiamante ha compiuto ripetuti tentativi di telefonata Nuova chiamata Orario e data Posizione di memoria all’interno dell’elenco chiamate Numero telefonico del chiamante Se si raggiunge l’ultima posizione di memoria dell’elenco, sul display appare l’indicazione END OF LIST. Avvertenza: Una volta controllati tutti i numeri di chiamata registrati, la spia di controllo indicante nuove− Visualizzazione numero (CLIP) −

chiamate si spegne ed il messaggio "NEW" presente sul display indica "00". Avvertenza: Se entro 30 secondi non si preme alcun tasto, l’apparecchio esce dall’elenco chiamate e sul display ritorna la visualizzazione di orario e data attuali, del numero di telefonate memorizzate nell’elenco chiamate e di numeri di chiamata nuovi.

5.2 Selezionare un numero telefonico direttamente

dall’elenco chiamate E’ possibile compiere la selezione di numeri telefonici direttamente dall’elenco chiamate:

1. Scegliere con i tasti y e z il numero

telefonico desiderato.

2. Per selezionare il numero di chiamata, premere il

3. Se il ricevitore è già stato sollevato, il numero di

chiamata è selezionato direttamente. Con ricevitore agganciato sul display appare invece l’indicazione PICK UP HANDSET.

4. Sollevare quindi il ricevitore. Sul display appare

DIALING ... ed il telefono procede ad instaurare un collegamento.

chiamate il numero telefonico che si desidera cancellare.

2. Premere una volta il tasto C. Sul display appare

l’indicazione "DELETE?".

3. Premere quindi immediatamente il tasto C per

2 secondi. Il numero di chiamata è cancellato ed il display visualizza il numero di chiamata successivo presente nell’elenco chiamate.

5.4 Cancellare l’elenco chiamate completo

1. Selezione di un numero di chiamata a piacere

dall’elenco chiamate.

2. Tenere a questo punto premuto il tasto C fino a

quando sul display non appare l’indicazione DELETE ALL ?".

3. Premere quindi immediatamente il tasto C per

2 secondi fino a quando sul display è visualizzato il messaggio NO CALLS".− Impianti telefonici int./Serv. addiz. −

6 Impianti telefonici interni / Servizi addizionali Il tasto del telefono è disponibile in presenza di impianti telefonici interni oppure utilizzando i servizi addizionali del proprio gestore di rete telefonica.

6.1 Tasto R in impianti telefonici interni

Avendo collegato il telefono ad un impianto telefonico interno, il tasto consente di accedere a tutte le altre funzioni disponibili come per es. trasferimento di chiamata, funzione di richiamata automatica e così via. Un impianto telefonico interno richiede un tempo flash di 100 ms (per impostazione vedi capitolo Impostazioni di base"). Il rivenditore specializzato è in grado di indicare se il telefono acquistato funzionerà senza alcun problema nel proprio impianto telefonico interno.

6.2 Tasto e servizi addizionali del proprio

gestore di rete Il telefono SWITEL supporta i più importanti servizi addizionali del proprio gestore di rete telefonica (per es. funzioni di chiamata in attesa, avviso di chiamata, conferenza a tre). Rivolgersi direttamente al gestore di rete telefonica per l’abilitazione ai servizi addizionali.

6.3 Pausa di selezione

In presenza di impianti telefonici interni è necessario selezionare un determinato numero (per es. 9" o 0) prima di ottenere un segnale di libero che indica la disponibilità della linea di collegamento di rete. Alcuni impianti telefonici interni di vecchia data richiedono un intervallo di tempo di poco superiore prima di trasmettere un segnale di libero. In particolare, proprio per questi impianti telefonici interni è possibile prevedere, una volta ottenuta la linea di collegamento di rete, una pausa automatica che consente di comporre il numero di chiamata desiderato senza dover necessariamente attendere il segnale di libero. Premere tra la cifra da digitare per ottenere il segnale di libero ed il numero di chiamata da comporre una volta il tasto F. In seguito alla disponibilità della linea di collegamento, il telefono aspetta 3 secondi prima di procedere con la selezione del numero che si desidera chiamare.− Informazioni importanti −

7 Informazioni importanti

7.1 Ricerca di errori

Rimuovere tutti gli apparecchi telefonici addizionali e collegare solo il telefono direttamente con la presa telefonica. Se la disfunzione è ancora presente, collegare un altro telefono (se disponibile) con la presa telefonica. I risultati mostrano se l’errore riguarda l’apparecchio oppure la linea telefonica.

Gli apparecchi SWITEL sono costruiti e collaudati in osservanza dei processi di produzione più moderni. L’impiego di materiali selezionati e tecnologie altamente sviluppate garantiscono un perfetto funzionamento ed una lunga durata in vita. Non è possibile richiamarsi alla presente garanzia nel caso in cui la causa per il malfunzionamento dell’apparecchio risalga al gestore della rete telefonica o ad un eventuale impianto telefonico interno interposto. La garanzia non si estende alle batterie standard o compatte ricaricabili utilizzate all’interno degli apparecchi. Il periodo di garanzia ricopre 24 mesi a partire dalla data di acquisto. Entro il periodo di garanzia sarà eliminato gratuitamente qualsiasi guasto relativo a difetti di materiale o di produzione. La garanzia rilasciata cessa in caso di intervento da parte dell’acquirente o di terze persone. La presente garanzia non ricopre danni dovuti all’uso o all’esercizio non conforme a quanto previsto, ad un errato montaggio o conservazione, a collegamento o installazione impropri così come a forza maggiore o a qualsiasi altro influsso esterno. In qualità di produttore ci riserviamo il diritto, in caso di reclami, di riparare o sostituire le parti difettose o di rimpiazzare l’apparecchio. Parti sostituite o apparecchi rimpiazzati divengono di nostra proprietà. Si escludono richieste di risarcimento danni, qualora non fondate su intenzione o colpa grave da parte del costruttore. Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il periodo di garanzia, si prega di rivolgersi esclusivamente al negozio di rivendita dell’apparecchio SWITEL assieme al relativo scontrino di acquisto. In base alle presenti disposizioni, tutti i diritti di garanzia dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. A decorrere da due anni dalla data di acquisto e consegna dei nostri prodotti non sarà più possibile fare valere eventuali diritti a garanzia.− Contents −
