BEDIENUNGSANLEITUNG T10 Easy clip SWITEL

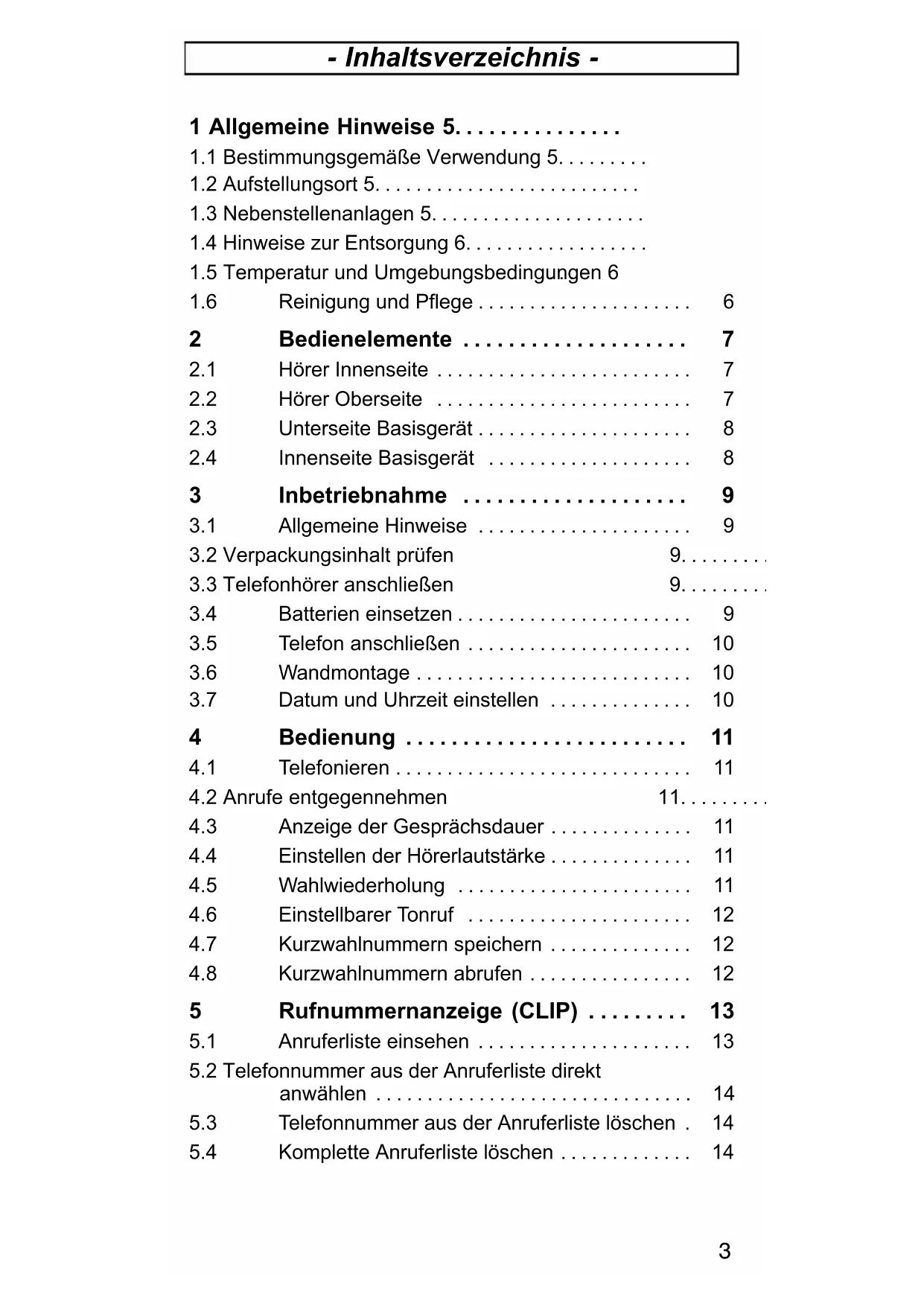

1 Allgemeine Hinweise 5. . . . . . . . . . . . . . .

1.1 Bestimmungsgemäße Verwendung 5. . . . . . . . .

1.2 Aufstellungsort 5. . . . . . . . . . . . . . . . . . . . . . . . . .

1.3 Nebenstellenanlagen 5. . . . . . . . . . . . . . . . . . . . .

1.4 Hinweise zur Entsorgung 6. . . . . . . . . . . . . . . . . .

1.5 Temperatur und Umgebungsbedingungen 6. . .

1.6 Reinigung und Pflege 6. . . . . . . . . . . . . . . . . . . . .

2 Bedienelemente 7. . . . . . . . . . . . . . . . . . . .

2.1 Hörer Innenseite 7. . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Hörer Oberseite 7. . . . . . . . . . . . . . . . . . . . . . . . .

2.3 Unterseite Basisgerät 8. . . . . . . . . . . . . . . . . . . . .

2.4 Innenseite Basisgerät 8. . . . . . . . . . . . . . . . . . . .

3 Inbetriebnahme 9. . . . . . . . . . . . . . . . . . . .

3.1 Allgemeine Hinweise 9. . . . . . . . . . . . . . . . . . . . .

3.2 Verpackungsinhalt prüfen 9. . . . . . . . . . . . . . . . .

3.3 Telefonhörer anschließen 9. . . . . . . . . . . . . . . . .

3.4 Batterien einsetzen 9. . . . . . . . . . . . . . . . . . . . . . .

3.7 Datum und Uhrzeit einstellen 10. . . . . . . . . . . . . .

4.2 Anrufe entgegennehmen 11. . . . . . . . . . . . . . . . . .

4.3 Anzeige der Gesprächsdauer 11. . . . . . . . . . . . . .

4.4 Einstellen der Hörerlautstärke 11. . . . . . . . . . . . . .

4.7 Kurzwahlnummern speichern 12. . . . . . . . . . . . . .

4.8 Kurzwahlnummern abrufen 12. . . . . . . . . . . . . . . .

5 Rufnummernanzeige (CLIP) 13. . . . . . . . .

5.1 Anruferliste einsehen 13. . . . . . . . . . . . . . . . . . . . .

5.2 Telefonnummer aus der Anruferliste direkt

anwählen 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.3 Telefonnummer aus der Anruferliste löschen 14.

5.4 Komplette Anruferliste löschen 14. . . . . . . . . . . . .− Inhaltsverzeichnis −

6 Nebenstellenanlagen / Zusatzdienste 15

6.1 R−Taste an Nebenstellenanlagen 15. . . . . . . . . . .

6.2 R−Taste und die Zusatzdienste Ihres

Netzbetreibers 15. . . . . . . . . . . . . . . . . . . . . . . . . . .

6.3 Wahlpause 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Wichtige Informationen 16. . . . . . . . . . . . .

1 Allgemeine Hinweise Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch. Bei Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler. Im Zuge von Projektverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

1.1 Bestimmungsgemäße Verwendung

Dieses Telefon ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb der Schweiz entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekommunikations−Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekommunikations−Endgeräteanschluss übernommen werden. Schließen Sie das Anschlusskabel des Telefons nur an eine dafür bestimmte Telefonsteckdose an. Wechseln Sie den Stecker des Anschlusskabels nicht aus.

Stellen Sie das Gerät auf eine ebene und rutschfeste Fläche. Normalerweise hinterlassen die Füße des Gerätes keine Spuren auf der Aufstellfläche. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann es jedoch nicht ausgeschlossen werden, dass durch die Gerätefüße Spuren auf der Abstellfläche entstehen.

1.3 Nebenstellenanlagen

Das Telefon kann auch an einer Nebenstellenanlage angeschlossen werden. Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Nebenstellenanlage gekauft wurde. Es kann nicht garantiert werden, dass das Telefon an jeder Nebenstellenanlage funktioniert.− Allgemeine Hinweise −

1.4 Hinweise zur Entsorgung

Die Umsetzung europäischen Rechtes in nationale Gesetze und Verordnungen verpflichtet Sie zur sachgerechten Entsorgung von Gebrauchsgütern. Dies dient dem Schutz von Personen und Umwelt. Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte und Batterien getrennt vom Hausmüll zu entsorgen sind. Alte oder ausgediente Geräte entsorgen Sie bei einer Sammelstelle eines geeigneten Entsorgungsträgers. Batterien und Akkumulatoren entsorgen Sie beim batterievertreibenden Handel sowie zuständigen Sammelstellen, die entsprechende Behälter bereitstellen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

1.5 Temperatur und Umgebungsbedingungen

Das Telefon ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von 10 °C bis 30 °C ausgelegt. Das Gerät darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten Sonnenbestrahlung aus. Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

1.6 Reinigung und Pflege

Reinigen Sie die Gehäuseoberflächen mit einem trockenen, weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel oder aggressiven Lösungsmittel. Außer einer gelegentlichen Gehäusereinigung ist keine weitere Pflege erforderlich. Die Gummifüße des Telefons sind nicht gegen alle Reinigungsmittel beständig. Der Hersteller kann daher nicht für evtl. Schäden an Möbeln o. Ä. haftbar gemacht werden.− Bedienelemente −

2.1 Hörer Innenseite

1. Trenntaste / Hörergabel

6. Wahlwiederholung /

8. Kontrollleuchte bei

9. Auswahltaste abwärts

10. Auswahltaste aufwärts

2.3 Unterseite Basisgerät

2. Anschluss Telefonkabel

4. Anschluss Spiralkabel

2.4 Innenseite Basisgerät

3.1 Allgemeine Hinweise

Achtung: Lesen Sie vor der Inbetriebnahme un- bedingt die allgemeinen Hinweise am Anfang die- ser Bedienungsanleitung.

3.2 Verpackungsinhalt prüfen

Zum Lieferumfang gehören: eine Telefonbasis ein Telefonhörer ein Telefonanschlusskabel ein Spiralkabel eine Bedienungsanleitung drei Batterien Typ AA

3.3 Telefonhörer anschließen

Nachdem Sie Ihr Telefon ausgepackt haben, müssen Sie zuerst den Telefonhörer mit der Telefonbasis verbinden. Nehmen Sie nun das kurze Ende des Spiralkabels und stecken Sie es in die Buchse am unteren Ende des Hörers. Drehen Sie die Telefonbasis um und stecken Sie das andere Ende in die untere Buchse (siehe Kapitel 2, Abschnitt Unterseite Basisgerät Punkt 4.). Klemmen Sie das Kabel in den Kabelkanal nach außen.

3.4 Batterien einsetzen

Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, sollten die Batterien eingebaut werden. Bitte benutzen Sie immer qualitativ gute Batterien des Typs AA. Die Batterien werden für die Displayanzeigen bei aufgelegtem Hörer benötigt. Bevor Sie die Batterien einbauen oder wechseln, achten Sie darauf, dass das Telefon nicht mit dem Telefonnetz verbunden ist.

1. Das Batteriefach befindet sich in der Innenseite

2. Öffnen Sie das Batteriefach mit einem kleinen

Schraubenzieher oder einem spitzen Gegenstand.

3. Legen Sie die Batterien ein. Achten Sie dabei auf

die richtige Polung.

4. Schließen Sie das Batteriefach.

Die Batterien sollten ausgetauscht werden, wenn im Display das Symbol \ angezeigt wird. Alle drei Batterien müssen dann ersetzt werden. Bei entladenen Batterien bleibt das Display dunkel.− Inbetriebnahme −

3.5 Telefon anschließen

Verbinden Sie das beiliegende Telefonkabel mit der Telefonsteckdose und der Telefonbuchse (siehe Kapitel 2, Abschnitt Unterseite Basisgerät Punkt 2.) auf der Unterseite der Telefonbasis. Führen Sie dann das Kabel durch die Kabelführung entweder nach oben oder nach unten aus dem Telefongehäuse heraus. Klemmen Sie das Kabel fest in den Kabelkanal. Das Telefon arbeitet mit dem MFV−Wählverfahren (Tonwahl).

Ihr Telefon ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im Abstand von 85 mm senkrecht untereinander und lassen Sie die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie nun die Telefonbasis auf die Schrauben und schieben Sie es etwas nach unten. Ist das Telefon an einer Wand montiert, können Sie den Hörer an das Telefon hängen, ohne dass die Verbindung unterbrochen wird. Dazu befindet sich am oberen Ende der Hörerablage ein kleiner Einhängehaken.

3.7 Datum und Uhrzeit einstellen

1. Drücken Sie für 4 Sekunden die Taste y.

2. Durch mehrmaliges Drücken der y und z

Tasten geben Sie die aktuelle Stunde ein.

3. Bestätigen Sie mit der Taste C. Der Cursor

springt zur Minutenanzeige.

4. Durch mehrmaliges Drücken der y und z

Tasten geben Sie die aktuellen Minuten ein.

5. Bestätigen Sie mit der Taste C. Der Cursor

springt zur Datumseingabe.

6. Durch mehrmaliges Drücken der

y und z Tasten geben Sie den aktuellen Tag ein.

7. Bestätigen Sie mit der Taste C. Der Cursor

springt zur Monatsangabe.

8. Durch mehrmaliges Drücken der y und z

Tasten geben Sie den aktuellen Monat ein.

9. Bestätigen Sie mit der Taste C. Die Eingabe ist

nun beendet und die aktuellen Daten werden im Display angezeigt. Hinweis: Sind die Batterien vollständig entladen, müssen die Uhrzeit und das Datum erneut eingeben werden.− Bedienung −

Ihr Telefon kann wie jedes konventionelle Telefon benutzt werden.

1. Nehmen Sie den Telefonhörer ab und warten Sie

auf das Freizeichen.

2. Wählen Sie nun die gewünschte Telefonnummer.

Die gewählte Rufnummer wird im Display angezeigt. Das Display zeigt maximal eine Telefonnummer mit 14 Zahlen an. Ist die gewählte Telefonnummer länger, werden nur die letzten 14 Zahlen angezeigt.

3. Um das Gespräch zu beenden, legen Sie den

Hörer wieder auf die Ablage zurück. Mit der Trenntaste können Sie das laufende Gespräch beenden und Sie erhalten direkt eine neue Amtsleitung.

4.2 Anrufe entgegennehmen

Sobald Sie ein Anruf erreicht, hören Sie das Rufsignal. Das Gespräch kann nun über den Hörer entgegengenommen werden.

4.3 Anzeige der Gesprächsdauer

Während eines Gesprächs wird die Gesprächszeit im Display in Minuten und Sekunden angezeigt. Die Anzeige wird, nach dem Sie die Rufnummer gewählt haben, im Display eingeblendet. Nach Beendigung des Gesprächs bleibt die Anzeige noch für einige Sekunden im Display erhalten.

4.4 Einstellen der Hörerlautstärke

Ist Ihnen die Hörerlautstärke zu leise oder zu laut, können Sie diese Ihren Bedürfnissen anpassen. Mit dem Schiebeschalter VOL. am Hörer können Sie die Lautstärke von leise auf laut anpassen.

4.5 Wahlwiederholung

Ist ein Anschluss, den Sie gewählt haben, besetzt oder konnten Sie niemanden erreichen, legen Sie den Telefonhörer einfach wieder auf. Die zuletzt gewählte Rufnummer bleibt automatisch im Telefon gespeichert. Um die Wahlwiederholung zu nutzen, gehen Sie wie folgt vor: Heben Sie den Hörer ab und drücken Sie die Wahlwiederholungstaste F. Die gespeicherte Rufnummer der Wahlwiederholung wird nun gewählt.− Bedienung −

4.6 Einstellbarer Tonruf

Mit dem Schiebeschalter auf der rechten Seite der Telefonbasis können Sie die Stellungen (laut) oder (leise) auswählen, um die Lautstärke des Tonrufes Ihren Bedürfnissen anzupassen. Möchten Sie einmal nicht gestört werden, benutzen Sie die Stellung (aus).

4.7 Kurzwahlnummern speichern

Mit Ihrem Telefon können Sie 10 Rufnummern zur Kurzwahl speichern. Als Speicherplätze dienen die Zahlen 0 bis 9 des Zahlenfeldes.

1. Nehmen Sie den Telefonhörer ab.

2. Drücken Sie die Taste S, Das Display zeigt

3. Drücken Sie erneut die Taste S. Der Cursor

blinkt und das Display zeigt MEMORY.

4. Drücken Sie den gewünschten Speicherplatz auf

dem Zahlenfeld zwischen 0 und 9. S Sollte der Speicherplatz bereits belegt sein, zeigt das Display den Hinweis OVERWRITE ?. S Möchten Sie den Speicherplatz überschreiben, drücken Sie erneut die Taste S. S Möchten Sie den Speicherplatz nicht überschreiben, drücken Sie einmal die Trenntaste und wiederholen die komplette Eingabe.

5. Geben Sie nun die gewünschte Rufnummer mit

max. 22 Stellen ein.

6. Speichern Sie mit der Taste S. Das Display

4.8 Kurzwahlnummern abrufen

Um eine gespeicherte Kurzwahlnummer anzurufen, gehen Sie wie folgt vor:

1. Nehmen Sie den Telefonhörer ab.

2. Drücken Sie die Taste e und den gewünschten

Speicherplatz zwischen 0 und 9. Die gespeicherte Rufnummer wird direkt angewählt.− Rufnummernanzeige (CLIP) −

5 Rufnummernanzeige (CLIP) Mit der Rufnummernanzeige können Sie bei eingehenden Gesprächen erkennen, wer Sie anruft. Wenn diese Funktion an Ihrer Telefonleitung zur Verfügung steht, zeigt Ihnen das Display bereits während des Klingelns die Rufnummer im Display an. Das Display meldet folgende Information, wenn keine Rufnummer zur Verfügung steht. Erscheint im Display die Meldung UNAVAILABLE oder ERROR wurde die Rufnummer nur teilweise oder fehlerhaft empfangen. Erscheint im Display die Meldung LONG DISTANCE, ist die Information der Rufnummer nicht verfügbar. Es könnte sich um ein internationales Gespräch handeln. Erscheint im Display die Meldung PRIVATE, hat der Anrufer das Senden seiner Rufnummer unterdrückt oder die Nummer konnte nicht übermittelt werden. Während Ihrer Abwesenheit werden alle Anrufe in der Anruferliste mit Datum und Uhrzeit gespeichert. Bis zu 99 Rufnummern werden in der Anruferliste gespeichert. Sobald die Liste voll ist, wird immer die älteste Rufnummer aus der Liste gelöscht. Wurden während Ihrer Abwesenheit Anrufe registriert, wird dies im Display mit der Anzeige NEW angezeigt und die Kontrollleuchte für neue Anrufe blinkt.

5.1 Anruferliste einsehen

Mit der Taste z gelangen Sie zur zuletzt registrierten Rufnummern. Mit y und z können Sie dann in der Anruferliste blättern. Alle registrierten Anrufe werden wie folgt dargestellt: REPEAT Der Anrufer hat mehrmals angerufen Der Anruf ist neu Uhrzeit und Datum Speicherplatz innerhalb der Anruferliste Rufnummer des Anrufers Haben Sie den letzten Speicherplatz der Liste erreicht, zeigt das Display die Meldung END OF LIST. Hinweis: Werden alle neu aufgezeichneten Rufnummern kontrolliert, erlischt die Kontrollleuchte für neue Anrufe und die Anzeige "NEW" im Display zeigt "00". Hinweis: Wird innerhalb von 30 Sekunden keine Taste gedrückt, wird die Anruferliste verlassen und das− Rufnummernanzeige (CLIP) −

Display zeigt wieder die aktuelle Uhrzeit und das Datum sowie die Anzahl der in der Anruferliste gespeicherten Telefonnummern und die Anzahl der neu gespeicherten Rufnummern an.

5.2 Telefonnummer aus der Anruferliste direkt

anwählen Sie können Telefonnummern aus der Anruferliste direkt anwählen:

1. Wählen Sie mit den Tasten y und z die

gewünschte Telefonnummer aus.

2. Um die Rufnummer zu wählen, drücken Sie die

3. Haben Sie den Hörer bereits abgenommen, wird

die Rufnummer direkt angewählt. Bei aufgelegtem Hörer erscheint die Displaymeldung PICK UP HANDSET.

4. Heben Sie nun den Hörer ab. Das Display zeigt

DIALING ... und die Verbindung wird hergestellt.

5.3 Telefonnummer aus der Anruferliste löschen

1. Wählen Sie mit den Tasten y und z die

Rufnummer aus der Anruferliste, die Sie löschen möchten.

2. Drücken Sie einmal die Taste C. Das Display

zeigt die Meldung DELETE ?".

3. Halten Sie nun sofort die Taste C für

2 Sekunden gedrückt. Die Rufnummer ist gelöscht und das Display zeigt nun eine weitere Rufnummer aus der Anruferliste an.

5.4 Komplette Anruferliste löschen

1. Wählen Sie eine beliebige Rufnummer aus der

2. Halten Sie nun die Taste C solange gedrückt,

bis im Display die Meldung DELETE ALL ?" erscheint.

3. Halten Sie nun sofort die Taste C für

2 Sekunden gedrückt, bis im Display die Meldung NO CALLS" erscheint.− Nebenstellenanlagen / Zusatzdienste −

6 Nebenstellenanlagen / Zusatzdienste Die Taste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung von Zusatzdiensten Ihres Netzbetreibers nutzen.

6.1 R−Taste an Nebenstellenanlagen

Ist Ihr Telefon über eine Nebenstellenanlage angeschlossen, können Sie über die Taste alle Möglichkeiten, wie z. B. Anrufe weiterleiten, automatischen Rückruf usw., nutzen. An einer Nebenstellenanlage wird eine Flash−Zeit von 100 ms benötigt (Einstellung siehe Kapitel Grundeinstellungen"). Ob Ihr Telefon an Ihrer Nebenstellenanlage einwandfrei funktioniert, erfahren Sie bei dem Händler, bei dem die Anlage gekauft wurde.

6.2 −Taste und die Zusatzdienste Ihres

Netzbetreibers Ihr SWITEL−Telefon unterstützt die wichtigsten Zusatzdienste Ihres Netzbetreibers (z. B. Makeln, Anklopfen, Dreier−Konferenz). Zur Freischaltung der Zusatzdienste wenden Sie sich bitte an Ihren Netzbetreiber.

Bei Nebenstellenanlagen ist es erforderlich, eine bestimmte Nummer zu wählen (z. B. 9" oder 0), um ein Freizeichen für eine Amtsleitung zu bekommen. Bei wenigen, älteren Nebenstellenanlagen dauert es einige Zeit, bis das Freizeichen zu hören ist. Speziell für diese Nebenstellenanlagen kann nach der Amtsholung eine automatische Pause eingefügt werden, so dass Sie direkt weiter wählen können, ohne das Freizeichen abzuwarten. Drücken Sie zwischen der Amtskennziffer und der Rufnummer einmal die Taste F. Nach der Amtsholung wartet Ihr Telefon für 3 Sekunden mit dem Wählen der eigentlichen Telefonnummer.− Wichtige Informationen −

7 Wichtige Informationen

Entfernen Sie alle zusätzlichen Telefonapparate und verbinden Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der Telefonleitung liegt.

SWITEL − Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Standard−Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material− oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL − Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.− Table des matières −
