BEDIENUNGSANLEITUNG DF1403 SWITEL

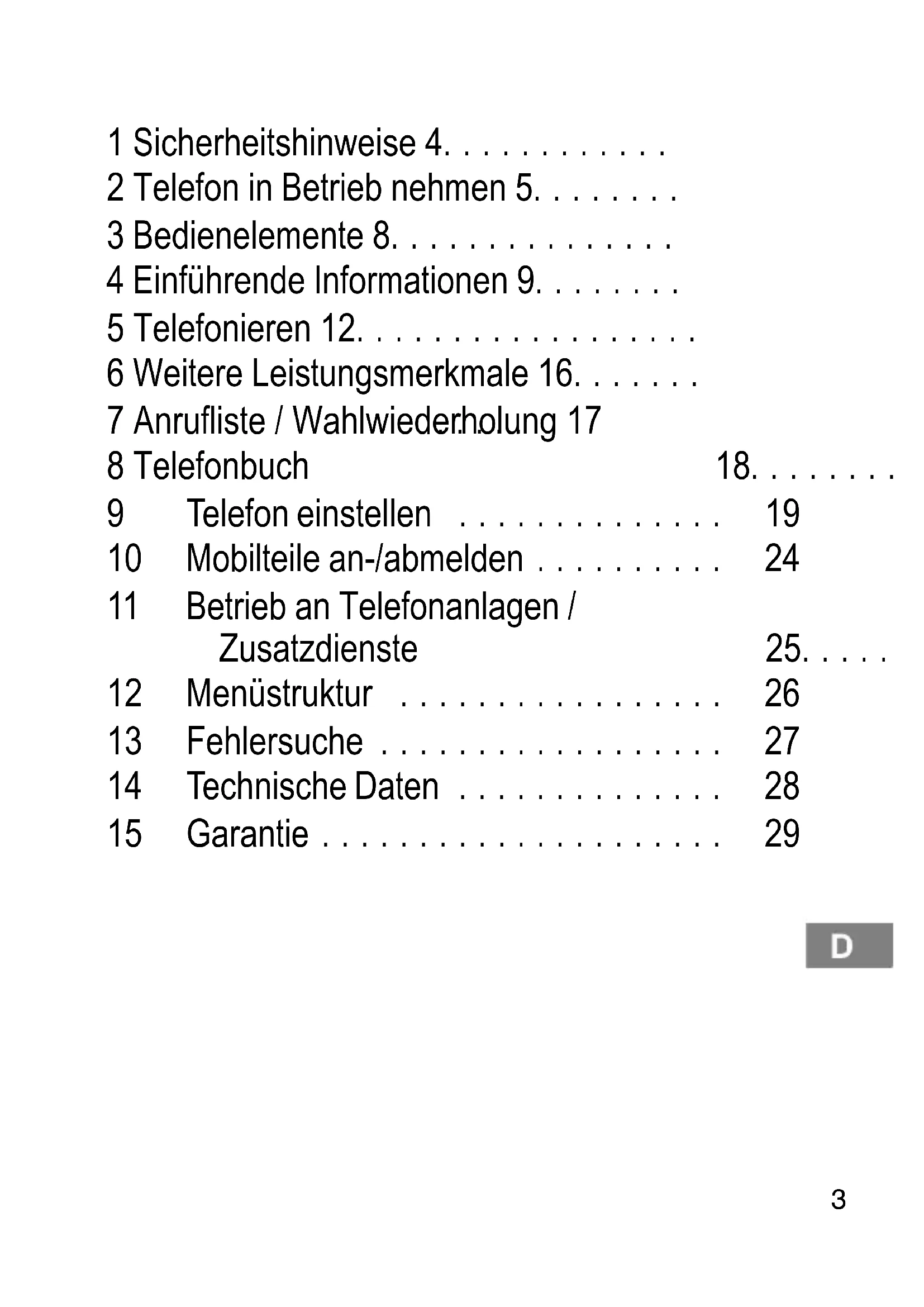

Bedienungsanleitung 3.

Mode d'emploi 31.

1 Sicherheitshinweise 4.
2 Telefon in Betriebnehmen 5. . . . . .
3 Bedienelemente 8.
4 Einführungte Informationen 9.
5 Telefonieren 12.
6 Weitere Leistungsmerkmale 16. . . . .
7 Anrufliste / Wahlwiederholung 17
8 Telefonbuch 18.
9 Telefon einstellen 19
10 Mobilteile an-/abmelden 24
11 Betrieb an Telefonanlagen /
Zusatzdienste 25. . . .
12 Menüstruktur 26
13 Fehlersuche 27
14 Technische Daten 28
15 Garantie 29

D

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäß Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Offnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparatur-versuche durch.

Aufstellungsord

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.
Verwenden Sie das Mobilteil nicht in explosionsgeführdaten Bereichen.

Netzteil

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzeile das Telefon beschädigen konnen. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Aufladbare Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Stromausfall

Bei Stromausfall kann mit diesen Telefon nicht Telefoniert werden. Halten Sie für Notfälle ein Schnurgebundenes Telefon bereit, welche ohne externe Stromversorgung arbeitet.

D

Medizinische Geräte

Achtung: Benutzen Sie das Telefon nicht in der Höhe von medizinischen Geräten. Eine Beeinflussung kann nicht vollig ausgeschlossen werden.

DECT¹-Telefone können in Hörgeräten einen unangenehmen Brummton verursachen.

1 DECT: Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefon.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres communalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzt verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werden dürfen!

Gefährung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen halten. Sie konnen giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen)dürfen und sie über Sammelstellen der Entsorgung zugeführten werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Telefon in Betriebnehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prufen

Zum Lieferumfang gehoren:

Inhalt	DF 140X-Modell
	DF 1401	DF 14021	DF 14031	DF 14041
Basisstation mit Netzteil 1 1 1 1
Ladestation mit Netzteil - 1 2 3
Mobilteil 1 2 3 4
Telefonanschlusskabel 1 1 1 1
Akkupack 1 2 3 4
Bedienungsanleitung 1 1 1 1

Stromverbrauch

Die Leistungsaufnahme der Basisstation beträgt:

• im Betrieb (Bereitschaft/Gesprach): ca. 1,2 W

• während der Ladung des Mobilteils: ca. 2 W.

Die Nulllast des Netzteils beträgt ca. 0,15 W.

Die durchschnittliche Effizienz beträgt ca. 60% .

Die Leistungsaufnahme der Ladestation beträgt:

-ohne Mobilteil:ca.0,15 W

• während der Ladung des Mobilteils: ca. 1,2 W.

Die Nulllast des Netzteils beträgt ca. 0,15 W.

Die durchschnittliche Effizienz beträgt ca. 60% .

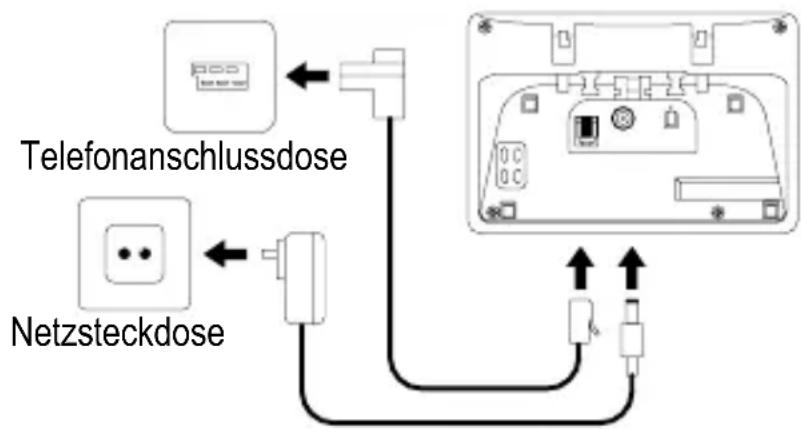

Basisstation anschließen

Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommt kann.

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigeufige Telefonanschlusskabel.

Achtung: Verwenden Sie für die Basisstation nur das mitgelie-ferte Netzteil.

D

Akkpack einlagen

Schieben Sie den Akkufachdeckel abwärts und nehmen Sieihn anschließend ab. Stecken Sie den Stecker des Akkupacks in die Buchse im Akkufach. Legen Sie das Akkupack in das Akkufach ein. Verwenden Sie nur das mitgelieferte Akkupack. Achten Sie daraufuf, dass Sie das Kabel nicht einklemen. Setzen Sie den Deckel wieder auf das Akkufach und schiben Sieihn nach oben, bis er einrastet.

Akkupack aufladen

Stellen Sie das Mobilteil bei der ersten Inbetriebnahme für mindestens 15 Stunden in die Basisstation / Ladestation.

Das Mobilteil erwarmt sich beim Laden. Dies ist normal und ungefährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung des Akkupacks die untere Grenze erreicht hat, blinking das Akkusymbol im Display.

Datum und Uhrzeit des Mobilteils einstellen

Bei Inbetriebnahme verfügt das Mobilteil nicht über eine korrekte Uhrzeit (z. B. für Einträge in der Anrufliste/Anrufbeantworter). Datum und Uhrzeit stellen Sie über den Menüpunkt Uhrzeit/Alarm > Datum/Zeit ein.

Displaysprache einstellen

Die Displaysprache ist in 4 verschiedene Sprachen einstellbar. Im Auslieferungszustand ist „Deutsch“ eingestellt. Sie können die Sprache über den Menüpunkt MT einstellen > Spracheändern.

Automatische Rufannahme / Direktannahme

Ist die Funktion aktiviert (Auslieferungszustand), wird ein Anruf automatisch beim Herausnahmen des Mobilteils aus der Basisstation angenommen. Die automatische Anrufannahme wird über den Menüpunkt MT einstellen > Direktannahme ein- oder ausgeschaltet.

3 Bedienelemente

Die Tasten Ihres Telefons werden in dieser Bedienungsanleitung nachfolgend mit vereinheitlichen umrandeten Symbolen dargestellt. Leichte Abweichungen der Tastensymbole Ihres Telefons gegenüber den hier verwendeten Tastensymbolen sind daher möglich.

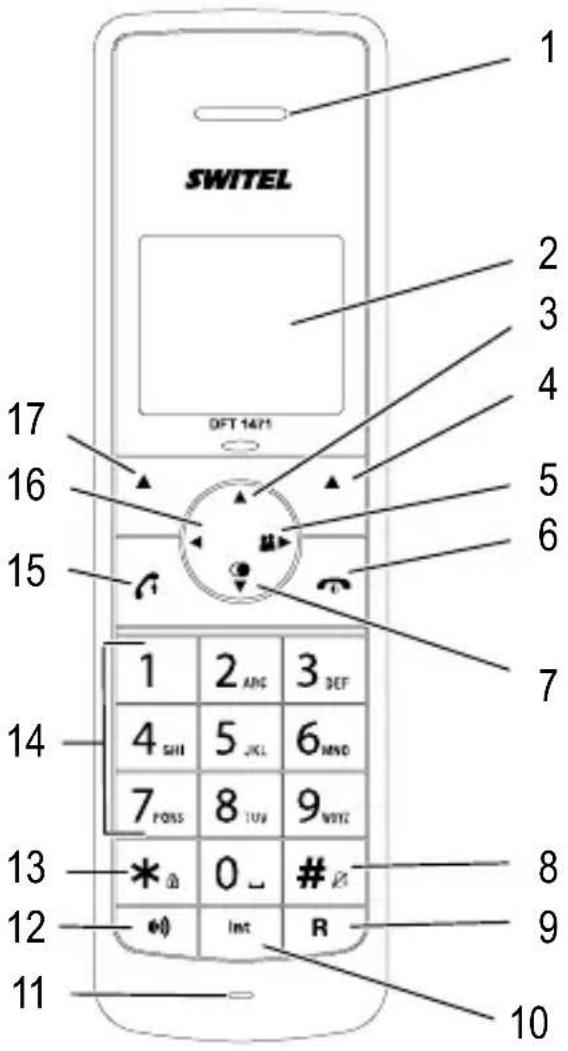

Mobilteil

1 Hörkapsel
2 Display
3 Lautstärke + / Navigationstaste aufwärts
4 Softkey-Taste rechts
5 Anrufliste / Navigationstaste rechts
6 Auflegegetaste / Ausschalten
7 Wahlwiederholung / Lautstärke - Navigationstaste abwärts
8#-Taste/Tonruf aus
9 Flash-Taste
10 Interngesprache
11 Mikrofon
12 Freisprechtaste
13*Taste / Tastensperre
14 Zifferntastenblock
15 Abnehmetaste
16 Navigationstaste links
17 Softkey-Taste links

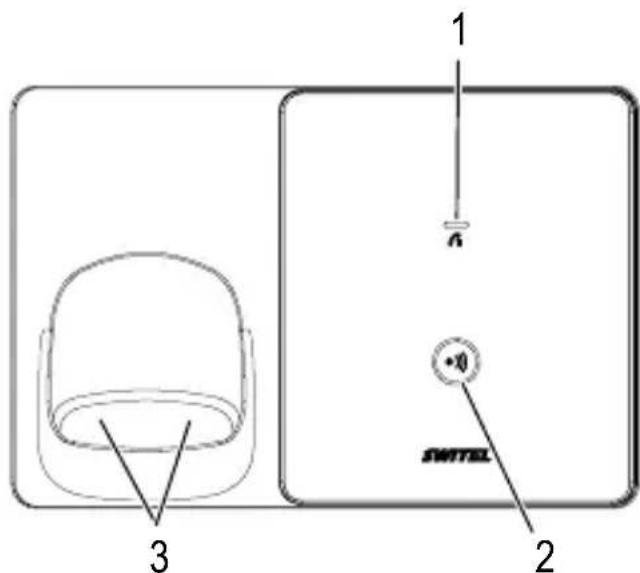

Basisstation

1 LED: Geschäftsanzeige
2 Mobilteiluchen (Paging)
3 Ladekontakte

4 Einführende Informationen

In thisem Kapitel finden Sie grundlegende Informationen zur Handhabung der Bedienungsanleitung und des Telefons.

Darstellungsweise in der Bedienungsanleitung

* Abgebildete Tastes drucken

2 Sek. Abgebildete Taste 2 Sekunden drucken

Nummern oder Buchstaben eingeben

(Mobilteil klingelt

Mobilteil aus der Basisstation gehmen

Mobilteil in die Basisstation stellen

Alarm Darstellung von Display-Texten

Darstellung von Display-Symbolen

D

Symbol Beschreibung

Yd	Konstant: Verbindung zur Basisstation. Blinkend: Keine Verbindung zur Basisstation.
C	Konstant: Anzeige der Akkukapazität. Durchlaufend während Mobilteil in der Basis: Der Akku wird geladen.
TT-MM Anzeige des Datumss ⓷ Seite 19.
SS:MM Anzeige der Uhrzeit ⓹ Seite 19.
	Freisprechbetrieb ist aktiviert.
	Konstant: Ein Alarm ist eingestellt. Blinkt: Die eingestelle Alarmzeit ist erreicht. ⓺ Seite 20.
	Konstant: Sie führten ein Geschäft. Blinkend: Sie erhalten gerade einen Anruf.
	Sie führten ein Intergespräch (nur bei mehreren Mobileilen an einer Basis) ⓺ Seite 14. Eintreffendes Intergespräch.
★	Während Anzeige der Anrufliste: Neuer Anruf. Während Abspielen der Nachrichten vom Anrufbe-antworter: Neue Nachricht.
	Tastensperre ist aktiviert ⓺ Seite 16.
Mikrofon aus	Das Mikrofon ist stummgeschaltet ⓺ Seite 14.
	Tonruf ist ausgeschaltet ⓺ Seite 16.

In der unteren Displayzeile werden zugehörig zu den beiden Softkeys die abhängig vom Betriebszustand verfügbaren Funktionen angezeigt.

Menu Aufruf des Menus.

TB Aufruf des Telefonbuchs.

Wähle Auswahldes markierten Menupunkts / Eintrags.

Ok Bestätigung einer Einstellung.

Zurück Zurück zum übergeordneten Menu bzw. Abbruch der Programmierung.

Lösche Rückwärts-Löschen von Zeichen bei der Eingabe (kurzer Druck löscht letztes Zeichen, länger Druck die ganze Zeile).

Funktionen der Navigationstaste

Im Menu / in Listen (Telefonbuch, Anrufliste, Wahlwiederholung): Blättern aufwärts. Wahrend eines Geschäfts: Lautstärke erhöhen.

Während Bearbeitung von Eintragen / bei Wahlvorbereitung: Cursor nach links bewegen.

22 Im Bereitschaftszustand: Anrufliste öffnen.
Während Bearbeitung von Einträgen / bei
Wahlvorbereitung: Cursor nach rechts bewegen.

Im Bereitschaftszustand: Wahlwiederholungsliste
öffnen.
Während eines Gesprächs: Lautstärke verringn.
Im Menu / in Listen (Telefonbuch, Anrufliste, Wahlwiederholung): Blättern abwärts.

Sonderfunktionen einiger Tasten

1. Bei der Rufnummereingabe: langer Druck gibt eine Wahlpause ein.

* Im Bereitschaftszustand: langer Tastendruck schaltet. Tastensperre ein/aus. Bei Namenseingaben: langer Tastendruck schaltet den Zeichensatz um (Lateinisch/Russisch/Griechisch), Tabellen siehe Anhang. Wahrend einer Verbindung: temporäre Umschaltung auf Tonwahl, wenn Impulswahl eingeschaltet.

Im Bereitschaftszustand: langer Tastendruck schaltet

Mobilteil-Tonruf ein/aus.

Bei Namenseingaben: langer Tastendruck schaltet zwischen Groß- und Kleinschreibung um.

Bereitschaftsmodus

Alle Beschreibungen in dieser Bedienungsanleitung gehen davon aus, dass sich das Mobilteil im Bereitschaftsmodus befindet. Den Bereitschaftsmodus erreichen Sie, indem Sie die Taste drucken.

Strahlungsreduzierung (ECO-Mode)

Sowohl im Geprächs- als auch im Bereitschaftsmodus wird die Strahlung bei eingeschalteten ECO-Mode im Vergleich zu Standard-DECT-Schnurlostelefonen erheblich verringert.

Navigation im Menu

Alle Funktionen sind über entsprechliche Menüs zu erreichen. Die kom- plete Menüstruktur finden Sie im Anhang. Zur Navigation im Menu benut- zen Sie die Softkeys und die Navigationstaste. Mit dem linken Softkey

Menu öffnen Sie das Menu. Mit den Navigationstasten bzw. bewegen Sie sich im Menu. Zum Offnen eines Untermenus drücken Sie den Softkey Wähle. Wollen Sie zum übergeordneten Menu zurück, drücken Sie Zurück. Durch Drücken der Auflege taste gelangen Sie wieder in den Bereitschaftsmodus.

5 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Befindet sich das Mobilteil nicht in der Basis:

/ Drucken Sie die Abnehmetaste oder die Freisprechtaste.

Befindet sich das Mobilteil in der Basis und Direktannahme ist nicht eingeschaltet:

/ Nehmen Sie das Mobilteil aus der Basis und drücken Sie die Abnehmetaste oder die Freisprechtaste.

Befindet sich das Mobilteil in der Basis und Direktannahme ist eingeschaltet:

Nehmen Sie einfach das Mobilteil aus der Basis; das Geschäft wird automatisch angenommen.

Anrufen

Geben Sie die Rufnummer ein. Fehler bei der Eingabe mit Lösche korrigieren.

/ Rufnummer wird gewählt.

Sie können auch zuerst die Abnehmetaste drucken und erhalten damit das Freizeichen. Die eingegebenen Ziffern ihrer gewünschten Rufnummer werden sofort gewählt. Eine Korrektur einzeln der Ziffern der Rufnummer ist bei dieser Form des Gesprächsaufbaus nicht möglich.

Gesprach beenden

Auflegetaste drucken oder Mobilteil in die Basis stellen.

Wahlwiederholung

Ihr Telefon speichert die 10 zuletzt gewählten Rufnummern. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt.

Öffnen Sie die Wahlwiederholungsliste.

/ Wahlen Sie einen Eintrag aus.

/ Rufnummer wird gewählt.

Aus der Anrufliste anrufen

Ihr Telefon speichert die letzten 20 Anrufe in der Anrufliste. Ist für die Rufnummer ein Telefonbucheintrag angelegt, wird der Name angezeigt. Um die zugehörige Rufnummer anzuzeigen, drücken Sie Wähle. Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)“ an Ihrlem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterrückt oder aus anderen Gründen nicht übertragen wurde.

Öffnen Sie die Anrufliste.

/ Wahlen Sie einen Eintrag aus.

/ Rufnummer wird gewählt.

Aus dem Telefonbuch anrufen

Das Telefonbuch kann 50 Einträge aufnehmen. Zum Anlagen von Einträgen siehe Abschnitt „Telefonbuch".

TB Öffnen Sie das Telefonbuch.

/ Wahlen Sie einen Eintrag aus.

/ Rufnummer wird gewählt.

Anzeige der Geschäftsdauer

Während eines Geschäfts wird die Geschäftsdauer in Stunden, Minuten und Sekunden angezeigt.

Hörer-/Laatsprecherlautstärke einstellen

/ Sie konnen während eines Geschäfts die Lautstärke in 5 Stufen einstellen (bei Hörerbetrieb -> Hörerlaufstärke, bei Freisprechen -> Lautsprecherlaufstärke). Die Einstellungen sind getrennt voneinander und bleiben auch nach Ende des Geschäfts gespeichert.

Mikrofon ausschalten (Mute)

Stumm Sie konnen während eines Geschäfts das Mikrofon ausschalten, so dass Ihr Geschäftspartner Sie nicht horen kann. Im Display wird Mikrofon aus angezeigt.

Mik.an Zum Einsatz des Mikrofons drücken Sie den Softkey erneut.

Intern Telefonieren

Interne Gesprache, Vermitteln und Konferenzgesprache sind nur möglich, wenn mehrere Mobilteile angemeldet sind. Ist dies nicht der Fall, wird im Display Nicht Verfügbar angezeigt.

Int Drucken Sie die Taste Int. Sind zwei Mobilteile angemeldet, wird das andere Mobilteil sofort gerufen. Bei mehreren angemeldeten Mobilteilen werden deren interne Nummer angezeigt (z. B. 2 3 4). Wahlen Sie mit der Navigationstaste / das gewünschte Mobilteil aus und drucken Sie Wahle. Wahlen Sie "9", werden alle angemeldeten gleichzeitig gerufen.

Externes Geschäft vermitteln

Während eines Externgesprächs...
Int	Drücken Sie die Taste Int.
	Wahlen Sie ggf. mit der Navigationstaste / das gewünschte Mobilteil aus und drücken Sie Wähle.
	Das externe Geschäft wird gehalten.
	Wenn das gerufene Mobilteil eingeschaltet wird, ggf.
	Geschäft ankündigen.
®	Drücken Sie die Auflegeotaste. Das Geschäft ist übergeben.

MakeIn

Während eines Externgesprächs...
Int	Drücken Sie die Taste Int. Wahlen Sie ggf. mit der Navigationstaste / das gewünschte Mobilteil aus und drücken Sie Wähle. Das externe Geschäft wird gehalten.
Int	Mit der Taste Int schalten Sie zwischen den Geschäftspartnern hin und her.

Konferenz

Während eines Externgesprächs...

Int Drücken Sie die Taste Int. Wahlen Sie ggf. mit der Navigationstaste / das gewünschte Mobilteil aus und drücken Sie Wähle. Das externe Geschäft wird gehalten.

Int Drücken und halten Sie die Taste Int bis Konferenz im Display erscheint .

Legt einer der beseitigten Konferenzteilnehmer auf, bleiben die beiden anderen miteinander verbunden.

D

6 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätigen der Taston. Eintreffende Anrufe können wie gewohnt entgegen-genommen werden.

*_m Drücken und halten Sie die Stern-Taste, bis im Display das Symbol für die Tastensperre erscheint. Zum Entsperren der Tastatur drücken und halten Sie die Raute-Taste erneut, bis das Symbol wieder erlischt.

Zum Entsperren der Tastatur drücken und halten Sie die Stern-Taste erneut, bis das Symbol wieder erlischt.

Tonruf ausschalten

Sie können den Tonruf auch über das Menu MT einstellen > Tonrufestellung > Tonruflautstärke > ausschalten.

Drücken und halten Sie die Raute-Taste, bis im Display das Symbol für den ausgeschalteten Tonruf erscheint.

Zum Wiedereinschalten des Ruftons drucken und halten Sie die Raute-Taste erneut, bis das Symbol wieder erlischt.

Mobilteil ausschalten

Sie können das Mobilteil ausschalten, um den Akku zu schonen.

Drücken Sie die Auflegegetaste und halten Sie sie gedrückt. Nach weniger Sekunden wird das Mobilteil ausgeschaltet. Die Displaybeleuchtung erlischt.

Zum Wiedereinschalten des Mobilteils drücken Sie die Auflegetaste so lange, bis Sie einen Signalton horen und das Display wieder leuchtet.

D

7 Anrufliste / Wahlwiederholung

Anrufistebearbeiten

Öffnen Sie die Anrufliste.

/ Wahlen Sie einen Eintrag aus und drücken Sie Wähle. Datum und Uhrzeit des Anrufs werden angezeigt.

Menu Drücken Sie den Softkey Menu.

Wahlwiederholungbearbeiten

Öffnen Sie die Wahlwiederholung.

/ Wahlen Sie einen Eintrag aus und drücken Sie Wähle.

Menu Drücken Sie den Softkey Menu.

/ Wahlen Sie aus den folgenden Möglichkeit und bestätigten Sie mit Wähle:

In TB speichern Die Rufnummer wird im Telefonbuch gespeichert. Geben Sie einen Namein, bestätigen oder bearbeiten Sie die Rufnummer und legen Sie eine Tonrufmelodie für diesen Eintrag fest.

Löschen Der Eintrag wird nach einer Sicherheitsabfrage gelöscht.

Allelöschen Die Listewirn nach einer Sicherheitsabfrage gelöscht.

D

8 Telefonbuch

Im Telefonbuch konnen Sie 50 Rufnummern und zugehörige Name speichern. Sie konnen jedem Eintrag eine eigene Melodie zuordnen, mit der ein Anruf signalisiert werden soll. Geben Sie die Rufnummern immer mit der Ortsvorwahl ein; das ermöglich eine korrekte Anzeige des jeweiligen Anrufers, für den ein Eintrag angelegt ist und dessen Übertragung der Rufnummer an Ihrem Anschluss verfügbar ist.

Neuen Eintrag anlegen

Menu Drücken Sie den Softkey Menu.

/ / Wahlen Sie Telefonbuch und drücken Sie Wähle.

/ / Wahlen Sie Hinzufügen aus und drücken Sie Wähle.

Geben Sie den Namein ein (maximal 12 Zeichen). Die Zifferntasten sind mit Buchstaben beschrittet. Durch mehrmaliges Drücken der entsprechenden Taste konnen Buchstaben und Ziffern eingegeben werden. Zwischen Groß- und Kleinbuchstaben konnen Sie mit der Raute-Taste (langer Tastendruck) umschalten. Nach kurzer Zeit springt die Einfugemarke (Cursor) weiter. Nach Eingabe des Namens drücken Sie Ok.

Geben Sie die Rufnummer ein (maximal 24 Ziffern). Ist Ihr Telefon an einer Telefonanlage angeschlossen, geben Sie die Amtskennziffer mit ein. Ist eine Wahlpause erforderlich, drücken Sie nach der Amtskennziffer die Taste 0 für ca. 2 s.; im Display wird P angezeigt. Nach der Eingabe der Rufnummer drücken Sie Ok.

/ Wahlen Sie eine Melodie für den Eintrag aus.

Wahle Bestätigen Sie mit Wahle.

Telefonbucheinträgebearbeiten

Menu Drucken Sie den Softkey Menu.

/ Wahlen Sie Telefonbuch aus und drucken Sie Wähle.

/ Wahlen Sie aus den folgenden Mochlkeiten und bestätigten Sie mit Wahle:

Lesen Alle Einträge werden angezeigt. Blättern Sie zum gewünschten Eintrag. Mit Wähle sehen Sie Name, Rufnummer und Melodie. Mit Menu können Sie den Eintrag bearbeiten oder{löschen.
Hinzufügen Sie können einen neuen Eintrag anlagen.
Bearheiten Alle Einträge werden angezeigt. Blättern Sie zum gewünschten Eintrag. Nach Wähle können Sie den Eintrag ändern. Löschen Sie Buchstaben und Ziffern mit Lösche, geben Sie mit den Zifferntasten neue Buchstaben und Ziffern ein. Einzelheiten dazu siehe unter “Neuen Eintrag anlagen”.
Löschen Alle Einträge werden angezeigt. Blättern Sie zum gewünschten Eintrag. Nach Wähle wird der Eintrag(sofort gelöscht.
Alle{löschen	Nach Wähle wird das komplette Telefonbuch nach einer Sicherheitsabfrage gelöscht.
Telbuch-Status	Die aktuelle Belegung wird angezeigt (z. B. 7/50 Bel.: 7 von 50 möglichen Einträgen sind vorhanden).

9 Telefon einstellen

Datum/Zeit

Menu Drücken Sie den Softkey Menu.

/ Wahlen Sie Uhrzeit/Alarm und drücken Sie Wähle.

/ Wahlen Sie Datum/Zeit und drücken Sie Wähle.

/ Wahlen Sie aus den folgenden Mänglichkeiten und bestätigten Sie mit Wähle.

Datumsformat Sie können die Darstellung des Datums einstellen: (TT-MM-JJJJ oder MM-TT-JJJJJ).

Zeitformat Sie können die Darstellung der Zeit einstellen: (24 oder 12 Stunden).

Datum eingeben Geben Sie mit den Zifferntasten das Datum ein.

Zeit eingeben Geben Sie mit den Zifferntasten die Uhrzeit ein. Bei Eingabe im 12-h-Format schalten Sie mit der Stern-Taste zwischen “AM” und “PM” um.

Bei einem Stromausfall Goes the Einstellung verloren, wenn gleichzeitig das Mobilteil ausgeschaltet ist oder die Akkus leer sind.

Alarm

Menu Drücken Sie den Softkey Menu.
▲ / ↓	Wahlen Sie Uhrzeit/Alarm und drücken Sie Wähle.
▲ / ↓	Wahlen Sie Alarm und drücken Sie Wähle.
▲ / ↓	Wahlen Sie Alarm ein und drücken Sie Wähle.
Geben Sie mit den Zifferntasten die Weckzeit ein und drücken Sie Ok.
▲ / ↓	Wahren Sie Snooze ein oder Snooze aus und drücken Sie Wähle. Ist Snooze eingeschaltet, bedeutet dies, dass das Wecksignal nach 2 Minuten wiederholt wird, bis diese Funktion durch Drücken und Halten der Auflegeotaste beendet wird. Ist Snooze ausgeschaltet, wird das Wecksignal einmalig zur eingestellten Zeit gegeben. Zum Quittieren des Wecksignals drücken Sie eine beliebige Taste.
▲ / ↓	Wahren Sie Alarm Melodie und drücken Sie Wähle.
▲ / ↓ Wählen Sie eine der angebotenen Melodien aus und drücken Sie Wähle.

Audioestillungen für das Mobilteil

Menu Drücken Sie den Softkey Menu.

/ Wahlen Sie MT einstellen und drücken Sie Wähle.

/ Wahren Sie Audioeinstellung und drücken Sie Wähle.

/ Wahren Sie aus den folgenden Möglichkeit und bestätigten Sie mit Wähle:

FS-Lautstärke Wahren Sie die Lautstärke für die Wiedergabe im Freisprechbetrieb aus.

Hörerlautstärke Wahren Sie die Lautstärke für die Hörerlautstärke aus.

These Einstellungen können Sie auch während eines Geschäfts einfach mit den Navigationstasten vornehmen (siehe “Telefonie-ren / Hörer-/Lautsprecherlautstärke einstellen”).

Tonruf für das Mobilteil einstellen

Menu Drücken Sie den Softkey Menu.

/ / Wahlen Sie MT einstellen und drücken Sie Wähle.

/ / Wahlen Sie Tonrufeistellung und drücken Sie Wähle.

/ / Wahlen Sie aus den folgenden Möglichkeit und bestätigten Sie mit Wähle:

Melodie intern Wahlen Sie eine Melodie für die Signalisierung eines internen Anrufes aus.

Melodie extern Wahlen Sie eine Melodie für die Signalisierung eines externen Anrufes aus.

Tonruflautstärke Wahlen Sie die Lautstärke für den Tonruf aus. Wahlen Sie Tonruf aus, wird das Symbol im Display angezeigt.

Hinweistone einstellen

Menu Drucken Sie den Softkey Menu.

/ Wahlen Sie MT einstellen und drucken Sie Wähle.

/ Wahlen Sie Ruffon einstell. und drucken Sie Wahle.

/ Wahlen Sie aus den folgenden Mänglichkeiten und bestätigten Sie mit Wahle:

Tastenton Schalten Sie den Quittungston für eine Tastenbetätigung ein oder aus.

Akku leer Schalten Sie den Hinweiston ein oder aus. Der Ton signalisiert, wenn der Akku geladen werden muss.

Reichweite Schalten Sie den Hinweiston ein oder aus. Der Ton signalisiert, wenn Sie sich mit dem Mobilteil am Rande der Reichweite zur Basis befinden.

Displaysprache einstellen

Menu Drucken Sie den Softkey Menu.

/ Wahlen Sie MT einstellen und drucken Sie Wähle.

/ Wahlen Sie Sprache und drucken Sie Wähle.

/ Wahlen Sie eine Sprache und bestätigen Sie mit Wahle.

Mobilteleinamen einstellen

Menu Drucken Sie den Softkey Menu.

/ Wahlen Sie MT einstellen und drucken Sie Wähle.

/ Wahlen Sie MT-Namen andern und drucken Sie Wahle.

Löschen Sie den alten Namen mit Lösche, geben Sie mit den Zifferntasten einen neuen Namen ein und drücken Sie Ok.

Kontrast einstellen

Menu Drucken Sie den Softkey Menu.

/ Wahlen Sie MT einstellen und drucken Sie Wahle.

/ Wahlen Sie Kontrast und drucken Sie Wahle.

/ Wahlen Sie den gewünschten Kontrast aus und drücken Sie Wähle.

Automatische Rufannahme (Direktannahme) einstellen

Menu Drucken Sie den Softkey Menu.

/ Wahlen Sie MT einstellen und drucken Sie Wahle.

/ Wahlen Sie Direktannahme und drucken Sie Wähle.

Wahlen Sie, ob die automatische Rufannahme ein-oder ausgeschelt sein soll und bestätigen Sie mit Wähle.

Basisstation auswahlen

Menu Drucken Sie den Softkey Menu.

/ Wahlen Sie MT einstellen und drucken Sie Wahle.

/ Wahlen Sie Basisauswahl und drucken Sie Wahle.

/ Sie sehen eine liste der Basisstationen, an denen das Mobilteil angemeldet wurde. Die zurzeit aktive Basis ist mit einem “*” gekennzeichnet. Wahlen Sie eine Basis und drücken Sie Wahle.

Es werden nur die Basisstationen angezeigt, an denen das Mobilteil bereits eingebucht worden ist.

Mobilteil in den Auslieferungszustand zurücksetzen

Menu Drucken Sie den Softkey Menu.

/ Wahlen Sie MT einstellen und drucken Sie Wahle.

/ Wahlen Sie MT rucksetzen und drucken Sie Wähle.

Geben Sie die aktuelle PIN ein und drücken Sie Ok. Bestätigten Sie auch die nachfolgende Sicherheitsabfrage mit Ok.

Die Einträge im Telefonbuch und Nachrichten auf dem Anrufbeantworter werden nicht gelöscht.

Wahlverfahren einstellen

Menu Drucken Sie den Softkey Menu.

▲ / ▲	Wahlen Sie Basis einstellen und drücken Sie Wähle.
▲ / ▲	Wahlen Sie Wahlverfahren und drücken Sie Wähle.
▲ / ▲	Wahlen Sie Tonwahl (DTMF) oder Pulswahl und bestätigten Sie mit Wähle.

Für die meisten Anschlüsse ist Tonwahl (DTMF) die richtige Einstellung.

Flashzeit einstellen

Menu Drucken Sie den Softkey Menu.

▲ / ▲	Wahlen Sie Basis einstellen und drücken Sie Wähle.
▲ / ▲	Wahlen Sie Flash-Zeit und drücken Sie Wähle.
▲ / ▲	Wahlen Sie Kurz (100 ms), Mittel (300 ms) oder Lang (600 ms) aus und bestätigten Sie mit Wähle.

PINändern

Menu Drücken Sie den Softkey Menu.
▲ / ↓	Wahlen Sie Basis einstellen und drücken Sie Wähle.
▲ / ↓	Wahlen Sie PIN ändern und drücken Sie Wähle.
Geben Sie die aktuelle PIN ein (im Auslieferungszustand 0 0 0 0) und drücken Sie Ok.
Geben Sie eine neue PIN ein und drücken Sie Ok.
Geben Sie die neue PIN noch einmal ein und drücken Sie Ok.

Die vierstellige PIN schützt eine Einstellungen vor unbefugtem Zugriff. Wenn Sie die PIN vergessen haben, wenden Sie sichitte an unsere Service-Hotline.

D

Basisstation in den Auslieferungszustand zusacksetzen

Menu Drucken Sie den Softkey Menu.

/	Wahlen Sie Basis einstellen und drücken Sie Wähle.
/	Wahlen Sie Basis rücksetzen und drücken Sie Wähle.
	Geben Sie die aktuelle PIN ein und drücken Sie Ok. Bestätigten Sie auch die nachfolgende Sicherheitsabfrage mit Ok.

Die Einträge im Telefonbuch werden nicht gelöscht. Angemeldete Mobilteile bleiben angemeldet.

10 Mobilteile an-/abmelden

An einer Basisstation konnen bis zu 5 Mobilteile angemeldet werden. Die mit ihrem Telefon ausgelieferten Mobilteile sind bereits an der Basis ange-meldet. Zum Anmelden eines „fremden“ Mobilteilsziehen Sieitte auch dessen Bedienungsanleitung zu Rate.

Weiteres Mobilteil des gleichen Typs anmelden

Menu Drücken Sie den Softkey Menu.

/ Wahlen Sie MT anmelden und drücken Sie Wähle.

/ Wahren Sie eine Basisstation aus und drücken Sie Wähle. Basisstationen, an denen das Mobilteil bereits angemeldet ist, sind in Konturschrift dargestellt. Die aktuelle Basis ist durch einen * gekennzeichnet.

Geben Sie die aktuelle PIN der Basis ein, an der das Mobilteil angemeldet werden soll und drücken Sie Ok.

Drücken und halten Sie die Paging-Taste an der Basisstation so lange, bis der Anmeldeton hörbar ist (ca. 5 Sek.).

Nach einer kurzen Zeit leuchtet das Antennensymbol im Display konstant und das Mobilteil ist angemeldet.

Mobilteil Löschen

Menu Drücken Sie den Softkey Menu.
/ /	Wahlen Sie Basis einstellen und drücken Sie Wähle.
/ /	Wahlen Sie MT Löschen und drücken Sie Wähle.
	Geben Sie die aktuelle PIN ein und drücken Sie Ok.
/ / Wahren Sie eines der angezeigten Mobilteile aus und drücken Sie Wähle.
Das Mobilteil, das Sie gerade benutzen, kann nicht abgemeldet werden.

11 Betrieb an Telefonanlagen / Zusatzdienste

Betrieb an Telefonanlagen

Ist Ihr Telefon an einer Telefonanlage angeschlossen, konnen Sie über die R-Taste Funktionen, wie z. B. Anrufe weiterleiten und automatischen Rück-ruf nutzen. Lesen Sieitte in der Bedienungsanleitung ihrer Telefonanlage, welche Flash-ZeitSiezurNutzungdeserFunktioneneinstellenmussen. Ob IhrTelefon an ihrer Telefonanlage einwandfrei funktdioniert, erfahren Sie bei dem Handler, bei dem die Anlage gekauft wurde. Bitte denken Sie daran, bei Telefonbucheintragen ggf. die Amtskennziffer und eine ggf. erforderliche Wahlpause (Ziffer ,0" Lange drucken) mit einzugegeben.

Zusatzdienste Ihres Netzbetreibers

Ihr Telefon untersutzt Zusatzdienste Ihres Netzbetreibers, wie z. B. Makeln, Anklopfen und Konferenz. Über die R-Taste konnen Sie diese Zusatzdienste nutzen.itte erkundigen Sie sich bei ihrem Netzbetreiber, welche Flash-Zeit Sie zur Nutzung von Zusatzdiensten einstellen,müssen.Zur Freischaltung von Zusatzdiensten wenden Sie sichitte an ihren Netzbetreiber.

D

12 Menüstruktur

Anrufliste In TB speichern

Loschen

Alle loschen

Telefonbuch Lesen

Hinzufügen

Bearbeiten

Loschen

Alle loschen

Telbuch-Status

Uhrzeit/Alarm Datum/Zeit Datumformat

Zeitformat

Datum eingeben

Zeit eingeben

Alarm Alarm ein / Alarm aus / Alarm Melodie

MT einstellen Audioeinstellung FS-Lautstärke

Höerlaufstärke

Tonrufeistellung Melodie intern

Melodie extern

Tonruflautstärke

Rufton einstell. Tastenton Ein / Aus

Akku leer Ein / Aus

Reichweite Ein / Aus

Sprache Deutsch / English / Française / Italiano

MT-Namenändern

Kontrast Level 1-5

Direktannahme Ein / Aus

Basisauswahl

MT rücksetzen

D

Basis einstellen MT Löschen

Wahlverfahren Tonwahl (DTMF) / Pulswahl

Flash-Zeit Kurz / Mittel / Lang

PINändern

Basis rücksetzen

MT ammelden

13 Fehlersuche

Haben Sie Probleme mit Ihrlem Telefon, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problernen konnen Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten aus dem Festnetz von Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

• Nach Betätigung der Abhebetaste ist kein Wahlton hörbar, die

Wahlleitung wird nicht belegt.

• Telefonanschluss-Stecker an der Basisstation und an der Telefonsteckdose kontrollieren.
• Netzstecker an der Basisstation und an 230 V kontrollieren.
• Die Wahlleitung wird durch ein andes Mobilteil belegt. Warten

Sie, bis die Verbindung beendet ist.

-Displayanzeige:Suche

• Netzstecker an der Basisstation und an 230 V kontrollieren.
• Reichweite verringern.
• Mobilteil anmelden.

Keine Anzeige auf dem Display.

• Mobilteil ausgeschaltet > einschalten.
  -Akkupack leer aufladen.

Werkseinstellungen/Auslieferungszustand

Anrufliste:Kein Eintrag

Telefonbuch:Kein Eintrag

Wecker: Aus

Tonruf Mobilteil: Intern: Melodie 2

External: Melodie 1

Tonruflautstärke: 3

Hinweistone: Tastenton: Ein

Akku leer: Ein

Ausser Reichweite: Ein

Sprache: Deutsch

Mobilteilname: DF 1401

Autom. Rufannahme: Ein

Datum & Zeit: Datumsformat: TT-MM-JJJJ

Zeitformat: 24 Stunden

Wahlverfahren: Tonwahl

Flash-Zeit: Kurz (100 ms)

PIN: 0000

14 Technische Daten

Standard: DECT / GAP

Sendeleistung: 10 mW (mittlere Leistung pro Kanal)

Reichweite: bis zu 300 Meter im Freien, in Gebäuden bis zu 50 Metern

Stromversorgung Basis: S004LV0600030 100~240 VAC / 50/60 Hz / 150 mA, 6 VDC / 300 mA

Stromversorgung Ladestation: S004LV0600030 100~240 VAC / 50/60 Hz / 150 mA, 6 VDC / 300 mA

Stromversorgung Mobilteil: NiMH Akkupack / 2,4 V / 500 mAh

Betriebsdauer Mobilteil: In Bereitschaft / im Geschäft 500 mAh = ca. 100h / ca.10h

Ladezeit der Akkus: ca. 15 Stunden

Zulässige Umgebungsbedingungen für den Betrieb des Mobilteils: 5 °C bis 40 °C; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Umgebungsbedingungen für den Betrieb der Basisstation: 5 °C bis 40 °C; 20 % bis 75 % relative Luftfeuchtigkeit

Zulässige Lagertemperatur: -10 °C bis +60 °C

Wahlverfahren: MFV / IWV

R-Taste: Flash (100 ms / 300 ms / 600 ms)

Konformitätserklarung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien:

• 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

• 2005/32/EG Richtlinie „Energiebetriebene Produkte".

• Verordnung 1275/2008 „Stromverbrauch im Bereitschaftsund im Auszustand".

• Verordnung 278/2009 „Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb".

Die Konformität mit den o. a. Richtlinien wird durch das CEZeichen auf dem Gerät bestätig.

Für die komplette Konformitätserklung nutzen Sieitte den kostenlosten Download von unserer Website www.switel.com.

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.

15 Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfrei Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Geräts bei dem Telefonnetzbetreiber oder einer eventuell Zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantianspruch erlischt bei Eingriffen durch den Käfer oder durch Dritte. Schaden, die durch unsachgemäß Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir halten uns vor, bei Reclamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät Dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte konnen Gewährleistungsrechte nicht mehr geltend gemacht werden.

D

These Anlage entspricht der europäischen R&TTE Richtlinie. Für die komplette Konformitätserklärung nutzen Sieitte den kostenlosten Download von unserer Website www.switel.com.

Bei technischen Problemen konnen Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
