BEDIENUNGSANLEITUNG D7000 Vita Plus SWITEL

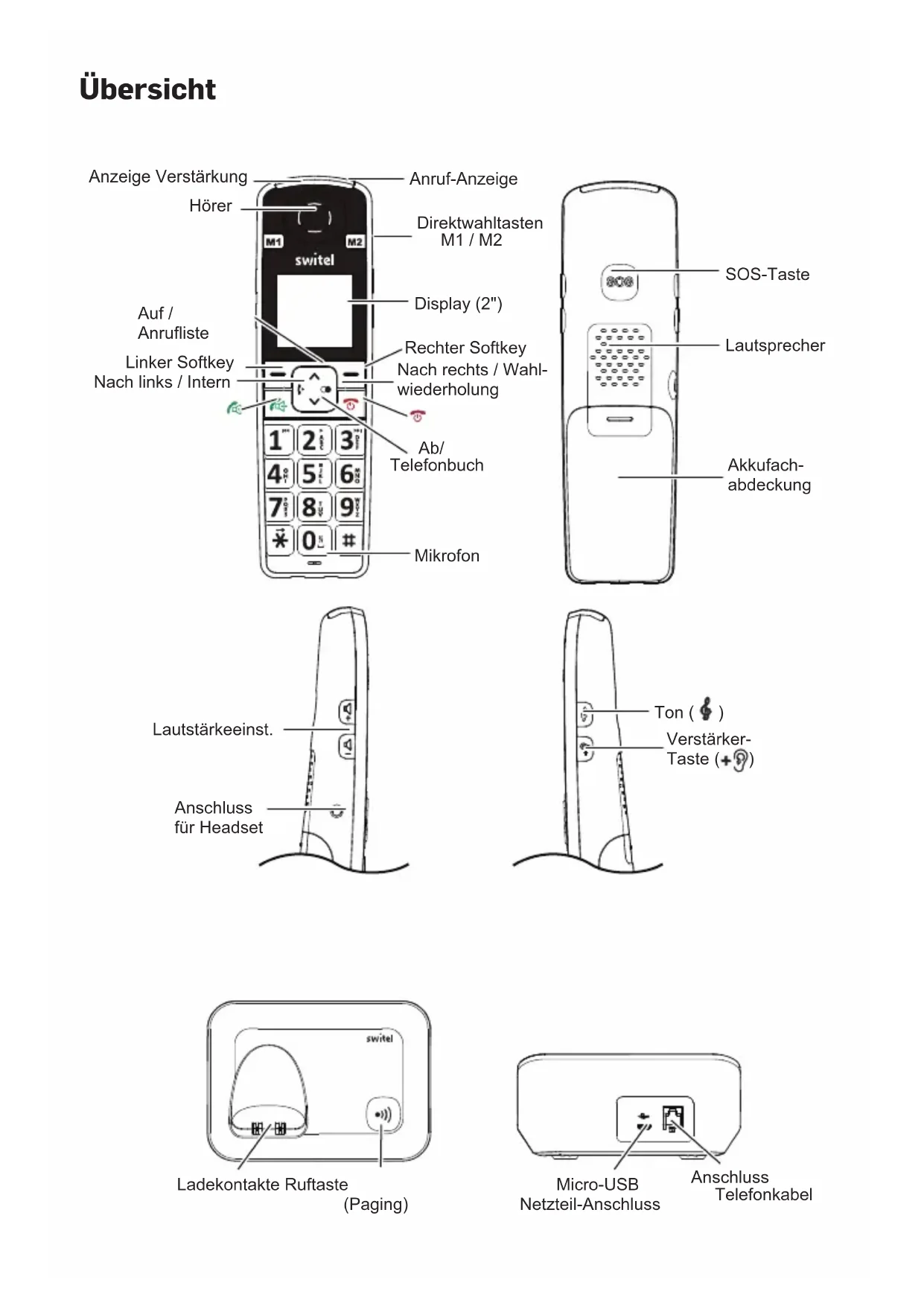

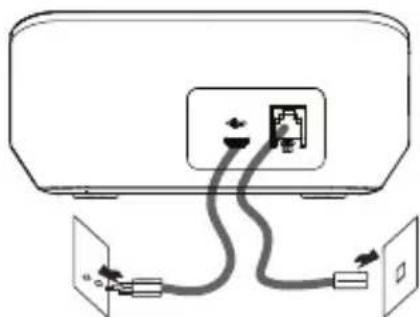

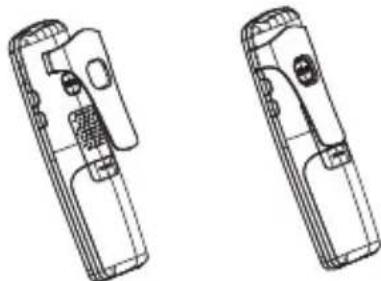

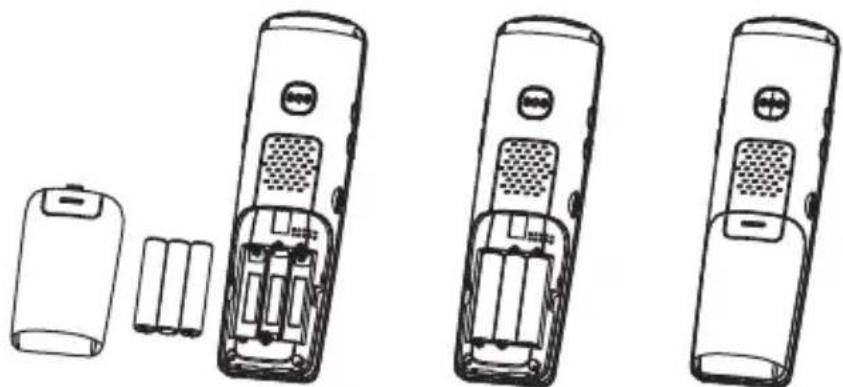

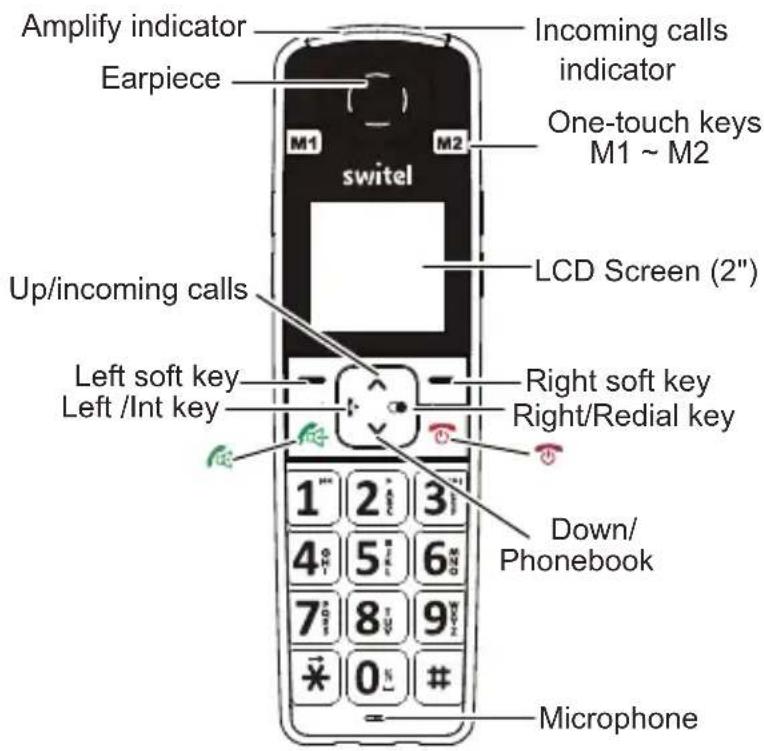

DEUTSCH ENGLISH FRANÇAIS ITALIANO ESPAÑOL NEDERLANDS D7000 Vita Plus Please read carefully before using this equipment. Bedienungsanleitung User‘s Manual Manuel de l‘utilisateur Manuale utente Manual de instrucciones HandleidingAkkufach- abdeckung SOS-Taste Lautsprecher Display (2") Rechter Softkey Auf / Anrufliste Ab/ Telefonbuch Direktwahltasten M1 / M2 Linker Softkey Nach links / Intern Nach rechts / Wahl- wiederholung Mikrofon Anruf-Anzeige Anschluss für Headset Ton ( ) Verstärker- Taste ( ) Lautstärkeeinst. Hörer Anzeige Verstärkung Micro-USB Netzteil-Anschluss Anschluss Telefonkabel Ladekontakte Ruftaste (Paging) Übersicht1 Installation Verpackungsinhalt 1 Basisstation 1 Mobilteil 3 NiMH-Akkus, 1,2 V, 600 mAh 1 Steckernetzgerät 1 Trageclip für Mobilteil 1 Telefonkabel 1 Bedienungsanleitung Anschluss Basisstation Akkus einlegen Mobilteil laden Vor der ersten Inbetriebnahme laden Sie bitte das Mobilteil für mindestens 15 Stunden auf. Stellen Sie dazu das Mobilteil in die Ladestation. Trageclip Der mitgelieferte Trageclip ermöglicht Ihnen, das Mobilteil am Gürtel o.ä. zu tragen. Netzanschluss Telefonanschluss DEHeadset Die 3,5 mm-Standard-Headsetbuchse befindet sich auf der linken Seite des Mobilteils. Ste- cken Sie zum Gebrauch des Headsets einfach den Stecker in die Buchse, um freihändiges Telefonieren zu ermöglichen. Bedienung Tastenfunktionen

• eingeben. Drücken und halten um Tastensperre ein-/auszuschalten. Im Ruhezustand drücken und gedrückt halten um die Taschen- lampenfunktion ein/auszuschalten. Ausführen der Funktion, die im Display oberhalb der Taste ange- geben wird (zustandsabhängig). Auflegetaste: Lange Drücken, um Mobilteil ein-/auszuschalten. In Menüs kurz drücken, um abzubrechen und zum Ruhezustand zurückzukehren. Kurz drücken, um ein Gespräch zu beenden. Gesprächstaste: Telefongespräch beginnen oder Anruf annehmen. Während eines Gesprächs drücken, um den Lautsprecher ein-/ auszuschalten. Direktwahltasten. Sie können 3 Rufnummern auf die Direkt- wahltasten speichern (M1, M2, SOS = M3). Navigationstaste Auf / Anrufliste: Blättert durch Listen und Menü-Optionen. Öffnet die Anrufliste. Ab / Telefonbuch: Blättert durch Listen und Menü-Optionen. Öffnet das Telefonbuch.

Hörer Mikrofon Clip Anschluss HeadsetIntern: Intern anrufen. Angenommenes Gespräch intern weiterleiten. Wahlwiederholung: Wahlwiederholung. Einfügen einer Pause bei Wahlvorbereitung. Displaysymbole Anzeige der Signalstärke. Je mehr Segmente desto besser die Verbindung. Freisprechen (Lautsprecher) ist eingeschaltet. Neue Einträge in der Anrufliste. Akkuladezustand: = voll / = leer. Die Alarmfunktion ist programmiert und eingeschaltet. Die Tastensperre ist eingeschaltet Leitung ist belegt. Neue Sprachmitteilungen in Ihrer Voice-Mailbox/abhängig von Ihrem Netzbetreiber. Die Vibrationsfunktion ist eingeschaltet. (zum Ein-/Ausschalten Taste 0 ca. 3 s gedrückt halten).

DEMenüstruktur Anrufliste Telefonbuch Neuer Eintr. Ändern Löschen Alle lösch. Speich.Stat. BS Einstell. MT abmelden Wahlverfahr. Flashzeit PIN ändern Zurücksetzen MT Einstell. Alarm Audio Einst. Rufton Einst. Ton Einst. Sprache MT Name Auto-Annahme Kontrast Datum & Zeit Basis Wahl Zurücksetzen Anmelden 4Benutzung Mobilteil ein-/ausschalten Zum Einschalten des Mobilteils drücken und halten Sie die Auflegetaste, bis das Display aufleuchtet, oder stellen Sie es in die Ladestation. Zum Ausschalten des Mobilteils drücken und halten Sie die Auflegetaste, bis das Display erlischt. Sprache einstellen Im Auslieferungszustand ist die Sprache auf „Englisch“ eingestellt 1 Drücken Sie Menu, wählen Sie HS Settings und drücken Sie Select. 2 Wählen Sie Language und drücken Sie Select. 3 Wählen Sie die gewünschte Sprache und drücken Sie Save. Datum und Zeit einstellen 1 Drücken Sie Menü, wählen Sie MT Einstell. und drücken Sie Wählen. 2 Wählen Sie Datum & Zeit und drücken Sie Wählen. 3 Wählen Sie Zeit einst. und drücken Sie Wählen. 4 Geben Sie die aktuelle Uhrzeit ein und drücken Sie Speich. 5 Wählen Sie Datum einst. und drücken Sie Wählen. 6 Geben Sie das aktuelle Datum ein und drücken Sie Speich. 7 Wählen Sie Datumsformat und drücken Sie Wählen. 8 Wählen Sie das gewünschte Datumsformat und drücken Sie Speich. 9 Wählen Sie Zeitformat und drücken Sie Wählen. 10 Wählen Sie das gewünschte Zeitformat und drücken Sie Speich. Anrufen 1 Drücken Sie die Gesprächstaste. 2 Geben Sie die Telefonnummer ein. 3 Zum Beenden drücken Sie die Auflegetaste oder stellen Sie das Mobilteil in die Ladestation. oder 1 Geben Sie die Telefonnummer ein. Korrigieren Sie evtl. falsch eingegebene Ziffern mit Lösch. 2 Drücken Sie die Gesprächstaste. 3 Zum Beenden drücken Sie die Auflegetaste oder stellen Sie das Mobilteil in die Ladestation.

DEGespräch annehmen 1 Drücken Sie die Gesprächstaste. 2 Zum Beenden drücken Sie die Auflegetaste oder stellen Sie das Mobilteil in die Ladestation. Lauthören/Freisprechen 1 Drücken Sie während eines Gesprächs die Gesprächstaste noch einmal. 2 Zum Ausschalten drücken Sie die Gesprächstaste noch einmal. Wahlwiederholung 1 Drücken Sie die Taste oder WW, um die Wahlwiederholliste zu öffnen. 2 Wählen Sie einen Eintrag und drücken Sie die Gesprächstaste. Lautstärke einstellen 1 Drücken Sie während eines Gesprächs die seitlichen Lautstärke-Tasten. Verstärkung Dieses Telefon ist mit einer Verstärker-Funktion ausgestattet. 1 Drücken Sie während eines Gesprächs die seitliche Verstärker-Taste, um die Funktion einzuschalten. Mit der Klangeinstellungs-Taste können Sie zusätzlich den Klang beeinflussen. 2 Drücken Sie die Taste noch einmal, um die Funktion auszuschalten. Stummschaltung (Mikrofon aus) 1 Drücken Sie auf Stumm, um das Mikrofon auszuschalten. 2 Drücken Sie erneut auf Stumm, um das Mikrofon wieder einzuschalten. Tastenfeld sperren Bei aktivierter Tastensperre sind alle Tasten mit Ausnahme von M1, M2, SOS und der Gesprächstaste gesperrt, so dass Sie die Direktwahlnummern anrufen und ein eintreffendes Gespräch annehmen können. Während dieses Gesprächs ist die Tastensperre aufgehoben, wird aber nach Beenden des Gesprächs wie- der aktiviert. 1 Drücken Sie im Ruhezustand die *-Taste und halten Sie sie gedrückt, bis das Symbol im Display erscheint, um die Tastatur zu sperren. 62 Zum Aufheben der Sperre drücken Sie die *-Taste so lange, bis das Symbol erlischt. Paging Zum Auffinden eines Mobilteils können Sie einen Paging-Ruf an der Basissta- tion auslösen. 1 Drücken Sie im Ruhezustand kurz die Ruftaste . 2 Zum Ausschalten des Rufes drücken Sie die Taste noch einmal oder drü- cken Sie eine beliebige Taste am Mobilteil. Telefonbuch Neuen Eintrag anlegen 1 Drücken Sie Menü, wählen Sie Telefonbuch und drücken Sie Wählen. 2 Wählen Sie Neuer Eintr. und drücken Sie Wählen. 3 Geben Sie den Namen ein und drücken Sie Weiter. 4 Geben Sie die Rufnummer ein und drücken Sie Weiter. 5 Wählen Sie eine Melodie für diesen Eintrag und drücken Sie Speich. Aus dem Telefonbuch wählen 1 Drücken Sie . 2 Wählen Sie einen Eintrag aus und drücken Sie die Gesprächstaste. Einträge bearbeiten oder löschen 1 Drücken Sie Menü, wählen Sie Telefonbuch und drücken Sie Wählen. 2 Wählen Sie Ändern oder Löschen und drücken Sie Wählen. 3 Wählen Sie einen Eintrag aus (M1/M2/M3 = Direktwahltasten) und drücken Sie Wählen, um ihn zu ändern bzw. zu löschen. Alle Einträge löschen 1 Drücken Sie Menü, wählen Sie Telefonbuch und drücken Sie Wählen. 2 Wählen Sie Alle lösch. und drücken Sie Wählen. 3 Bestätigen Sie die Sicherheitsabfrage. Speicherstatus 1 Drücken Sie Menü, wählen Sie Telefonbuch und drücken Sie Wählen. 2 Wählen Sie Speich.Stat. und drücken Sie Wählen. 3 Die aktuelle Belegung wird angezeigt (z. B. 03/50: 3 von 50 möglichen Ein- trägen sind vorhanden). 7Anrufliste Einträge ansehen und anrufen 1 Drücken Sie Menü, wählen Sie Anruflis. und drücken Sie Wählen. oder 1 Drücken Sie . 2 Wählen Sie einen Eintrag. Verpasste Anrufe werden mit einem gekenn- zeichnet, bereits angesehene Anrufe mit einem . 3 Drücken Sie die Gesprächstaste, um den Anrufer anzurufen. Einträge bearbeiten 1 Drücken Sie Menü, wählen Sie Anruflis. und drücken Sie OK. oder 1 Drücken Sie . 2 Wählen Sie einen Eintrag aus und drücken Sie Mehr. Sie können den Eintrag ansehen, speichern, löschen oder die komplette Liste löschen. Direktwahltasten Rufnummer speichern 1 Drücken Sie eine der Direktwahltasten (M1, M2 oder SOS). 2 Ist noch keine Rufnummer gespeichert, geben Sie eine Rufnummer ein und drücken Sie Weiter. 3 Wählen Sie einen Rufton für diesen Eintrag und drücken Sie Speich. Rufnummer wählen 1 Drücken Sie auf eine der Direktwahltasten, um die gespeicherte Rufnum- mer zu wählen. Rufnummer ändern/löschen 1 Drücken Sie Menü, wählen Sie Telefonbuch und drücken Sie Wählen. 2 Wählen Sie Ändern oder Löschen und drücken Sie Wählen. 3 Wählen Sie einen Eintrag (M1/M2/SOS=M3) aus und drücken Sie Wählen, um ihn zu ändern bzw. zu löschen. 8Interngespräch 1 Drücken Sie . 2 Geben Sie die interne Nummer des gewünschten Gerätes ein. Gespräch weiterleiten / Konferenz 1 Sie führen ein externes Gespräch und möchten es intern weiterleiten oder eine Konferenz aufbauen. 2 Drücken Sie . 3 Geben Sie die interne Nummer des gewünschten Gerätes ein. 4 Wenn sich der interne Partner gemeldet hat, drücken Sie die Auflegetaste, um das Gespräch weiterzuleiten oder die Sterntaste , um alle Teilneh- mer zusammenzuschalten. 5 Meldet sich der interne Partner nicht oder wollen Sie die Weiterleitung ab- brechen, drücken Sie noch einmal . Hinweis: - Wenn einer der Teilnehmer die Konferenz verlässt, bleiben die anderen weiterhin verbunden. Alarm (Weckfunktion) Ein aktiver Alarm wird im Display durch das Symbol angezeigt. 1 Drücken Sie Menü, wählen Sie MT Einstell. und drücken Sie Wählen. 2 Wählen Sie Alarm und drücken Sie Wählen. 3 Wählen Sie Ein und drücken Sie Wählen. 4 Geben Sie die Uhrzeit ein und drücken Sie Weiter. 5 Wählen Sie, ob die Schlummerfunktion (Snooze) ein- oder ausgeschaltet sein soll und drücken Sie Speich. 6 Wenn der Alarm ertönt, drücken Sie eine beliebige Taste um ihn auszu- schalten. Hinweis: - Ist die Schlummerfunktion eingeschaltet, wird der Alarm in Intervallen von ca. 11 Minuten wiederholt. Zum endgültigen Ausschalten drücken Sie die Auflegetaste. - Zum Deaktivieren eines Alarms gehen Sie vor wie oben beschrieben, wählen aber dann in Schritt 3 Aus.

DEWeitere Einstellungen Nachfolgend werden weitere Einstellungen beschrieben. Sie erreichen die ent- sprechende Funktion über das Menü (siehe Menüstruktur). Auto-Annahme (MT Einstell.) Wenn eingeschaltet, wird ein eintreffendes Gespräch direkt bei Entnahme des Mobilteils aus der Ladestation angenommen. Basis auswählen (MT Einstell.) Wenn Ihr Mobilteil an mehreren Basisstationen angemeldet ist (bis zu 4), können Sie die aktive Basisstation auswählen. MT Name (MT Einstell.) Sie können dem Mobilteil einen individuellen Namen geben. Kontrast (MT Einstell.) Sie können den Displaykontrast einstellen. Zurücksetzen (BS Einstell. / MT Einstell.) Basis bzw. Mobilteil werden in den Auslieferungszustand zurückgesetzt. Zum Zurücksetzen müssen Sie die PIN eingeben (im Auslieferungszustand 0000). Audio-Einstellungen (MT Einstell. -> Audio Einst.) Stellen Sie die Standard-Hörer- und Lautsprecherlautstärke ein. Individu- elle Änderungen können Sie während eines Gesprächs mit den seitlichen Lautstärketasten vornehmen. Tonrufmelodie und -lautstärke (MT Einstell. -> Rufton Einst.) Wählen Sie den Klingelton und die Lautstärke für interne und externe An- rufe aus. Hinweistöne (MT Einstell. -> Ton Einst.) Schalten Sie den Tastenton und die Ton für die Reichweitenwarnung (Mo- bilteil zu weit von der Basis entfernt) ein oder aus. BS Einstell. In diesem Menü können Sie Mobilteile abmelden, das Wahlverfahren ein- stellen, die Dauer des Flashsignals bestimmen, die PIN ändern (im Auslie- ferungszustand 0000) und die Basis in den Auslieferungszustand zurücksetzen. Hinweis: Bei Fragen zu Wahlverfahren oder Flashzeit wenden Sie sich an Ihren Netzbetreiber. 10Weiteres Mobilteil anmelden Sie können bis zu 5 Mobilteile an Ihrer Basisstation anmelden. Vergeben Sie für jedes neu anzumeldende Mobilteil eine interne Rufnummer. Das mitgelieferte Mobilteil ist bereits angemeldet und hat die interne Nummer 1. 1 Drücken Sie die Ruftaste an der Basisstation für ca. 5 s., bis sie rot/blau blinkt. 2 Führen Sie nun an dem neuen Mobilteil die notwendigen Schritte zur An- meldung durch (s. entsprechende Bedienungsanleitung). Beispiel D7000: 1 Drücken Sie Menü, wählen Sie Anmelden und drücken Sie Wählen. 2 Wählen Sie eine Basis aus und drücken Sie Wählen. 3 Geben Sie die PIN der Basisstation ein (im Auslieferungszustand 0000) und drücken Sie Wählen. Mobilteil abmelden Mit einem abgemeldeten Mobilteil können Sie nicht mehr an der Basis telefo- nieren. 1 Drücken Sie Menü, wählen Sie BS Einstell. und drücken Sie Wählen. 2 Wählen Sie MT abmelden und drücken Sie Wählen. 3 Geben Sie die aktuelle PIN (im Auslieferungszustand= 0000) ein und drü- cken Sie OK. 4 Wählen Sie das abzumeldende Mobilteil und drücken Sie Wählen. 5 Nach kurzer Zeit ist das Mobilteil abgemeldet.

DEAnhang Sicherheitshinweise

• Lesen Sie die Anweisungen in diesem Handbuch sorgfältig durch. Bewah- ren Sie es für zukünftigen Gebrauch auf.

• Lesen und befolgen Sie alle Warn- und Gebrauchsanweisungen am Gerät selbst.

• Verwenden Sie nur die mitgelieferten Netzteile, da andere Netzteile die Ge- räte beschädigen können.

• Versperren Sie nicht den Zugang zum Netzteil durch Möbel oder andere Gegen- stände.

• Achten Sie beim Betrieb auf den einwandfreien Zustand der Kabel und Ste- cker. Abgeknickte oder durchgescheuerte Kabel sind lebensgefährlich!

• Verwenden Sie das Netzteil nicht, wenn es starke Stöße erhalten hat oder in irgendeiner Weise beschädigt aussieht; nehmen Sie Kontakt mit Ihrem Händler auf.

• Lassen Sie das Mobilteil nicht fallen. Es kann beschädigt werden.

• Betreiben Sie das Telefon nicht in einer explosionsgefährdeten Umgebung.

• Verwenden Sie das Telefon nicht in der Nähe von Wasser, oder verschütten Sie Flüssigkeiten irgendwelcher Art darauf. Wenn Sie glauben, dass Flüs- sigkeit in das Telefon eingedrungen ist, trennen Sie es sofort von der Stromversorgung, trocknen es mit einem weichen, sauberen Tuch und wenden Sie sich an Ihren Händler.

• Alle Teile diese Gerätes sind nur für den Innenbereich konzipiert. Setzen Sie sie niemals extrem heißen oder kalten Temperaturen aus. Vermeiden Sie übermäßige Erschütterungen oder staubige, feuchte Orte.

• Versuchen Sie niemals, das Gerät selbst zu zerlegen oder zu warten. Die Garantie erlischt sofort, und verursachte Schäden können umfangreiche Reparaturarbeiten erfordern. Wenden Sie sich immer an Ihren Händler.

• Behandeln Sie die Batterien ordnungsgemäß. Folgen Sie den Anweisungen in diesem Handbuch.

• Benutzen Sie das Telefon niemals mit nicht geeigneten Akkus und laden Sie es nur mit der mitgelieferten Basis bzw. Ladestation auf. Die Verwen- dung von nicht-originalen Teilen kann Gefahren, Elektroschocks und an- dere Risiken verursachen und die Garantie erlischt.

• Bei Problemen wenden Sie sich an Ihren Händler.

• Dieses Telefon kann nicht verwendet werden, um Anrufe zu tätigen, ein- schließlich Notrufe: bei Stromausfall, wenn die Akkus defekt oder leer sind, oder wenn das Tastenfeld gesperrt ist. 12• Verwenden Sie dieses Telefon nicht in der Nähe von medizinischen Geräten oder in der Nähe von Menschen mit implantierten elektrischen Geräten wie Herzschrittmachern. Zusätzlich können Funksignale zwischen dem Mobil- teil und der Basis Störungen bei Hörgeräten verursachen. Netzteil Das Netzteil erfüllt die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2009/125/EC). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist. Entsorgung Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elek- tro− und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetz- lich verpflichtet, alte Elektro− und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Gefähr- dung von Gesundheit und Umwelt durch Akkus und Batterien! Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwerme- talle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batteriever- treibenden Handel sowie bei zuständigen Sammelstellen, die entspre- chende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen, sondern dass diese über Sammelstellen der Entsorgung zugeführt werden müs- sen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften. Konformitätserklärung Dieses Gerät erfüllt die Anforderungen der EU−Richtlinie: 2014/53/EU. Die Konformität mit der o. a. Richtlinie wird durch das CE−Zeichen auf dem Gerät bestätigt. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com. Telgo AG, Rte. D’Englisberg 11, 1763 Granges-Paccot, Switzerland 13Technische Daten Standard DECT Stromversorgung (Basis) Eingang: 100-240V 50/60Hz Ausgang: 5 VDC 1 A Reichweite Im Freien: ca. 300 m, Innen: ca. 50 m Standby Bis zu 100 Std. Max. Gesprächsdauer Bis zu 10 Std. Maximale Hörerlautstärke +35 dB Akkus 3 x 1,2 V, 600 mAh, NiMH Wählmodus Tonwahl (DTMF), Impulswahl Flashzeit 100 ms (Flash-1), 300 ms (Flash-2) Optimale Umgebungstemp. 0 ˚C bis 45 ˚C Optimale relative Luftfeuchte 20 % bis 80 % 14Garantie SWITEL-Geräte werden nach den modernsten Produktionsverfahren herge- stellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technolo- gien sorgen für einwandfreie Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Geräts bei dem Tele- fonnetzbetreiber oder einer eventuell zwischengeschalteten Nebenstellenan- lage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerech- net vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos besei- tigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natür- liche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsach- gemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausge- tauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Ga- rantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließ- lich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte kön- nen Gewährleistungsrechte nicht mehr geltend gemacht werden.
