MANUALE UTENTE WD 5.200 MP Kärcher

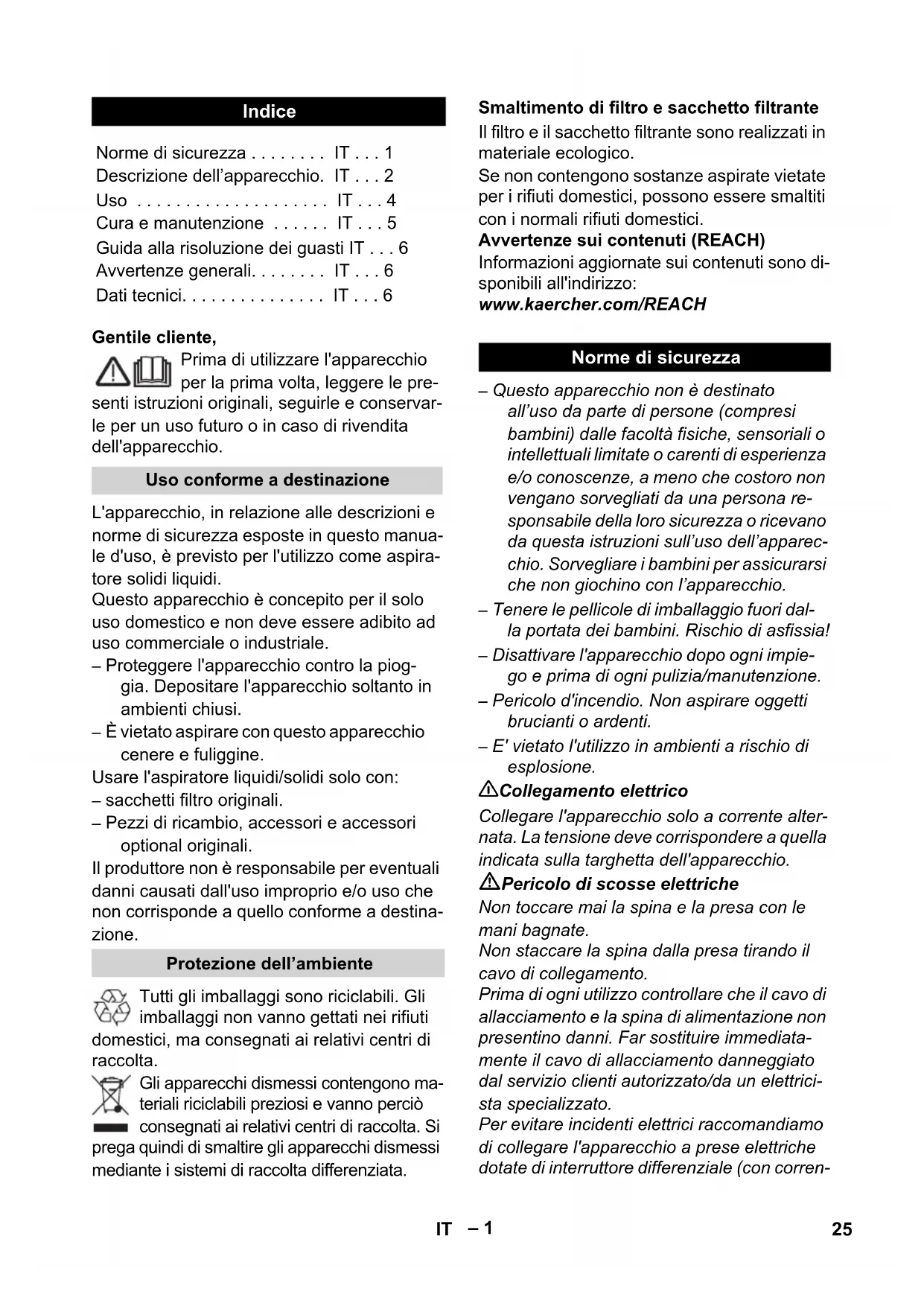

Normedisicurezza. IT...1

Descrizione dell'apparecchio. IT . . . 2

Uso IT 4

Cura e manutenzione . IT . 5

Guida alla risoluzione dei guasti IT . . . 6

Avvertenze generali. IT 6

Dati tecnici. IT 6

Gentile clientele,

Prima diutilizzare l'apparecchio per la prima volta,leggere le pre

senti istruzioni originali, seguirle e conservar-le per un uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

L'apparecchio, in relazione alle descrizioni e nome di sicurezza esposte in quello manuale d'uso, è previsto per l'utilizzo come aspiratore solidi liquidi.

Questo appearecchio è concepito per il solo uso domestico e non deve essere adibito ad uso commerciale o industriale.

• Proteggere l'apparecchio contro la pioggia. Depositate l'apparecchio sostanto in ambienti chiusi.
• É viétato aspirare con quello apparecchio cenere e fuliggine.

Usare l'aspiratore liquidi/solidi solo con:
- sacchetti filtro originali.
- Pezzi di ricambio, accessori e accessori optionali originali.

Il produttore non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perché consegnati ai relativi centri di raccolta. Si

pregu quindi di smaltire gli appearecchi dismessi mediate i sistemi di raccolta differenziata.

Smaltimento di filtrro e sacchetto filtrante

Ilhetto e il sacchetto filtrante sono realizzati in materiale ecologico.

Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

• Questo apparecchio non è destinato all'uso da parte di persona (compresi bambini) delle facoltà fisiche, sensoriali o intellettuali limitate o carenti di esperienza e/o conoscenze, a meno che costoro non vengano sorvegliati da una persona re-sponsabile della loro sicurezza o ricevano da但这a istruzioni sull'uso dell'apparecchio. Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
• Tenere le pellicole di imballaggio fuori da la portata dei bambini. Rischio di asfissa!
• Disattivare l'apparecchio dopo agli impieg o prima di agli pulizia/manutenzione.
• Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
• E^ vietato l'utilizzo in ambienti a rischio di esplosisione.

Collegamento elettrico

Collegare l'apparecchio solo a corrente alternata. La tension deve corrispondere a quella indica sulla targhetta dell'apparecchio.

Pericolo di scosse elettriche

Non toccare mai la spina e la presa con le mani bagnate.

Non staccare la spina alla presa tirando il cavo di collegamento.

Prima diogni utilizzo controllare che il cavo di allacciamento e la spina di alimentazione non presentino danni. Far sostuire immediamente il cavo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettrici-sta specializzato.

Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interrottore differenziale (con corren

te differenziale nominale I dn non superiore a 30 mA).

Pericolo

Determine sostanze possono formare Insieme all'aria di aspirazione vapori e miscele esplosivi.

Non aspirare mai le seguenti sostanje:

-gas esplosivi o inflammabili, liquidi e pol- veri (polveri reattive)
- Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi
-Acidi e soluzioni alcaline allo stato puro
- Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio).

Queste sostenze possono inoltre corrodere i materiali dell'apparecchio.

Descrizione dell'apparecchio

Figure riportate sulle pagine pieghevoli!

Le presenti istruzioni per l'uso descrivono i modelli base degli aspiratori liquidi/solidi riportati in copertina.
In base al modello sussistono delle differenze nella dotazione e gli accessori forniti. Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di anni del contento. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.

• compreso nella fornitura
  possible accessorio

1 Raccordo tubo flessibile di aspirazione

Per il collegamento del tubo flessibile per l'aspirazione.

(vedi descrizione / figura)

2 Presa dell'apparecchio

Note: Rispettare la capacité massima di collegamento (vedi capitolo "Dati tecnici").
Per il collegamento di un utensile elettrico. (vedi descrizione / figura)

3 Raccordo di soffiatura

Inserire il tubo flessibile di aspirazione nell'apposto attacco. In quello modo la funzione di soffiaggio è attenuata.

(vedi descrizione / figura)

4 Portamaniglia

Dopo lo sblocco afferrare la testa dell'apparecchio al portamaniglia e rimuoverlo.

5 Staffa di sostegno

La staffa di sostegno serve allo stesso tempo per il bloccaggio della testa dell'apparecchio ed il contentatore. Per lo sbloccaggio spostare in avanti la staffa fino a liberare il bloccaggio.

(vedi descrizione / figura)

Afferrare la testa dell'apparecchio al portamaniglia e rimuoverlo.
In posizione di sostegno la staffa si trovato in alto, durante il lavoro con l'apparecchio spostare la staffa indietro fine a quando gli elementi di dato sull'apparecchio sono raggiungibili.

6 Alloggio accesso, testa dell apparecchio

Questo alloggiamento per gli accessori consente di conservare le bocchette di aspirazione sulla testa dell'apparecchio.

Note: Questo alloggiamento per gli accessori è necessario per l'applicazione del lavaggio delhetto Efficient.

(vedi descrizione / figura)

7 Tasto pulizia filtro Efficient

Per la pulizia del filtro a cartuccia integrato.

Note: Non premere il tasting con il filtering a cartuccia bagnato.

(vedi descrizione / figura)

8 Indicatore della pulizia del filtro

→ Quando l'indicatore della pulizia del filtrò è rossso, premere il tasto per la pulizia del filtrò Efficient.

(vedi descrizione / figura)

9

Tasto avvolgimento cavo di alimentazione

Premere il tasto per l'avolgimento del cavo di alimentazione. Il cavo rientra automaticamente nell'apparecchio.

10 Alloggio accessory, gancio

Questo alloggiamo per gli accessori consente di conservare il tubo flessibile di aspirazione, il cavo di allacciamento alla rete e le bocchette di aspirazione. (vedi descrizione / figura)

11 Interruttore girevole (ON/OFF) (senza presa integrata)

Posizione I: Aspirazione o soffiatura.
Posizione 0: l'apparecchio è spento.
(vedi descrizione / figura)

11 Interruttore girevole (ON/OFF) (con presa integrata)

Posizione MAX: Aspirazione o soffiatura.
Posizione+MAX: aspirazione con utensile elettrico collegato
Regolazione della potenza: All'occurrezza ridurre la potenza di aspirazione durante l'aspirazione, il soffiaggio o durante il lavoro con un utensile elettrico.
Posizione 0: Apparecchio spento. Utensile elettrico alimentato elettricamente. (vedi descrizione / figura)

12 Posizione parcheggio

Per depositare la bocchetta per pavimenti in caso di interruzioni di lavoro. (vedi descrizione / figura)

13 Alloggio accessory, contentatore

Questo alloggiamento per gli accessori consente di conservare i tubi di aspirazione o altri accessori. (vedi descrizione / figura 2)

14 Ruota pivottante

15 Vite di scarico

La vite di scarico serve per svuotare rapidamente ed in modo pratico l'acqua sporca del contentatore. Per un miglior

svuotamento piegare il contentatore in avanti. (vedi descrizione / figura)

16 Sacchetto过滤

Note: Per l'aspirazione di liquidi non usare alcun sacchetto filtr!

Suggerimento per apparecchi sulla pulizia del filtrio Efficient:

Per l'aspirazione di polvere fine insere il sacchettochio. (vedi descrizione / figura

17 Filtro a cartuccia (già montato nell'apparecchio)

Ilchioa cartuccia devese essere inserto sempre, sia per l'aspirazione di liquidi che per l'aspirazione a secco.

Note: Prima di riutilizzare il filtro a cartuccia per l'aspirazione a secco è necessario asciugarlo.

(vedi descrizione / figura)

18 Tubo flessibile di aspirazione con impugnatura

Inserire il tubo flessibile di aspirazione nell'attacco e si aggancia. (vedi descrizione / figura)

Nota: Per la rimozione premere con il pollice ed estrarre il tubo flessibile di aspirazione.

19 Tubi rigidi di aspirazione 2 × 0.5 ~m

Collegare i due tubi di aspirazione e collegarli al tubo flessibile di aspirazione. (vedi descrizione / figura)

20 Bocchetta pavimenti (con inserti)

Per l'aspirazione di superfici dure e tappeti utilizzare l'inserto adatto.

Superfici dure, aspirazione di liquidi: Usare l'inserto con 2 labbri di gomma.

Superfici dure, aspirazione a secco: Usare l'inserto con 2 setole.

Tappeti, aspirazione di liquidi ed a secco: Lavorare alla inserto.

21 Bocchetta pavimenti (con leva di commutazione)

Per l'aspirazione di superfici dure e tappeti: Leva su symbolo per tappeti Leva su symbolo per superfici dure

Bocchetta fessure

Per bordi, giunti, radiatori e zone difficilit-mente accessibili.

23 Adattatore

Per il collegamento del tubo flessibile di aspirazione con l'utensile elettrico. (vedi descrizione / figura)
All'occorrezza adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico.

24 Tubo flessibile per utensili

Per una magiore flessibilità durante i lavori con utensili elettrici. Nota: Puo essere usatoanche con l'adattatore. (vedi descrizione / figura

25 Set per sporco grossolano

Set di aspirazione per lo sporco grossolano di qualsiasi tipo.

Uso

Lavorare sempre con il filtro a cartuccia inserito sua durante l'aspirazione a secco e di liquidi.

Prima della messa in funzione

Prima della messa in funzione montare i componenti singoli dell'apparecchio.
FiguraA2 Suggerimento per appearecchi alla pulizia del filtrlo Efficient: Per l'aspirazione di polvere fine inseire il sacchetto filtrlo.

Messa in funzione

→ FiguraB1

Montare gli accessori

→ FiguraB2

Inserire la spina di alimentazione.

→ FiguraB3

Accendere l'apparecchio.

Aspirazione a secco

Lavorare solo con ilhetto a cartuccia asciutto.
Attenzione: Per l'aspirazione di genere e fuliggine, utilizzato un preseparatore (N. d'ordine 2.863-139).

Suggerimento per apparecchi alla pulizia del filtrlo Efficient: Per l'aspirazione di polvere fine inseire il sacchetto filtrlo. (vedi descrizione / figura 2)

Il livello di riempimento del sacchetto filtrante dipende dallo sporco che viene aspirato. Il sacchetto filtrante usurato più scoppiare, pertanto va sostituito in tempo! Nel caso di polveri fini, sabbia, ecc. sostuire spesso il sacchetto filtrante.

Per apparecchi con pulizia del filtro Efficien: Durante l'aspirazione alla saccetto filtro, l'indicatore di pulizia del filtro è rosso quando il filtro a cartuccia deve essere pulito.

Usare la pulizia delhetto Efficient. (vedi descrizione / figura)

Aspirazione liquidi

Per aspirare l'umidità o liquidi montare l'accessorio sul tubo di aspirazione o direttamente sulla maniglia.
Attenzione:

Non usare il sacchetto filtr!
In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l'apparecchio!

Avviso: se il vano raccolta è piano, un galleggiante chiude l'aperture di aspirazione e l'apparecchio gira ad una maggiore velocità. Spagnere immediatamente l'apparecchio e vuotare il vano raccolta.

Lavori con utensili elettrici

All'occorrezza adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico.
Figura01

A) Inserire l'adattatore in dotazione sulla maniglia del tubo flessibile di aspirazione e collegare con il raccordo dell'utensile elettrico.

oppure
B) Per una maggiore flessibilità durante il lavoro usare il tubo flessibile per utensili. Collegarlo con il tubo flessibile di aspirazione ed event. con l'adattatore e collegare al raccordo dell'utensile elettrico.

FiguraC2

Per apparecchi con presa integrata: Inserire la spina dell'utensile elettrico nella presa dell'aspiratore.

→ Figura03

Accendere l'apparecchio (interruptore girevole a sinistra in posizione MAX) e procedere con il lavoro.

Note: non appena l'utensile elettrico si accende, la turbina di aspirazione parte con un ritardo di 0,5 secondi. Quando l'utensile elettrico viene spento, la turbina di aspirazione continua a funzionare per altri 5 secondi circa per consentire di aspirare lo sporco residuo nel tubo di aspirazione.

Pulizia del filtro Efficient

Quando l'indicatore della pulizia del filtrò è rossso, usare la pulizia del filtrro.

→ FiguraD1

Inserire il tubo flessibile di aspirazione con il manico nell'alloggiamento per gli accessori sulla testa dell'apparecchio. Premere 3 volte il tasto per la pulizia delhetto Efficienct ad apparecchio acceso ed attendere 4 secondi tra i singoli azionamenti.

Nota: Con l'indicatore della pulizia del filtrro rosso fisso o dopo aver premuto più volte il tasto di pulizia del filtro, controllare il volume di riempimento del recipientte. Altrimenti lo sporco potrebbe fuoriscire all'apertura del contentatore.

Funzione di soffiatura

Pulizia di punti difficultamente accessibili o in cui l'aspirazione non è possibile, ad es. foglie dal letto di ghiaia.

→ FiguraE1

Inserire il tubo flessibile di aspirazione nell'apposto attacco. In quello modo la funzione di soffiaggio è attenuata.

Interrompere il funzionamento

Spegnere l'apparecchio.
→ FiguraF1

Agganciare la bocchetta per pavimenti nella posizione di parcheggio.

Dopo I'uso

→ Specnere l'apparecchio e staccare la spi-na.

Svuotare il contentitore

→ FiguraG1

Rimuovere la testa dell'apparecchio e svuotare il serbatoio pieno di sporco umido o secco.

Per gli appearecchi con vite di scarico:

Svuotare lo sporco secco dal contentatore. Per svuotare liquidi usare la vite di scarico

Deposito dell'apparecchio

FiguraG2

Collocazione cavo di allacciamento alla rete e accessori sull'apparecchio. Conservare l'apparecchio in luoghi asciutti.

Cura e manutenzione

Pericolo

Prima di agli'intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.

Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuali solo dal servizio clienti autorizzato.

Attenzione

Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergerre mai l'apparecchio in acqua.

Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico.

Sciacquare all'occurrezza il contentitore e gli accessori con dell'acqua ed asciugarli prima del loro riutilizzo.
→ FiguraH1

All'occorrezza pulire il filtro a cartuccia solo sotto acqua corrente; non strofinare o spazzolare. Asciugarlo completamente prima di inserirlo.

Guida alla risoluzione dei guasti

L'avolgimento del cavo di alimentazione non funziona

Il cavo di alimentazione probabilitmente è sporco, pulire il cavo.

Diminuzione della potenza di aspirazione

Se la potenza di aspirazione dell'apparecchio diminuisce, controllare i seguenti punti.

Accessori, tubo flessibile di aspirazione o tubi di aspirazione otturati. Eliminare le otturazioni con un bastoncino.
Il filtro a cartuccia è sporco:

Per apparecchirawnazulipizia del filto Efficien:Batterilelfiltoacartuccia ed all'occorrenza pulirlo sotto acqua corrente.

(vedi descrizione / figura 10

Per appearecchi con pulizia del filtrlo Efficien: Usare la pulizia del filtrlo.

(vedi descrizione / figura)

All'occorrezza pulire ilhetto a cartuccia除去 aqua corrente.

(vedi descrizione / figura 10

Sostituire il filtro a cartuccia danneggiato.
Il sacchetto filtrante è piano. Inserire un nuovo sacchetto.

(vedi descrizione / figura

Avvertenze generali

Garanzia

In tutti i paesi sono valide le condizioni di garanzia pubblicate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo Gratisamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Servizio assistenza

In caso di dati o anomalie la filiale KARCHER è felice di poterla aiutare.

(Indirizzo vedi retro)

Ordinare ricambi e accessori speciali

La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso. I ricambi e gli accessori sono reperibili presso il rivenditore di fiducia o una filiale KÄRCHER. (Indirizzo vedi retro)

Dati tecnici

I dati tecnici sono riportati sulle aperture. Di seguito la spiegazione dei symboli usati.

Tensione

Potenza P_nom

Potenza P_max

Potenza di collegamento max. della presa dell'apparecchio

Protezione rete (fusibile ritardato)

Capacità vano raccolta

Assorbimento di acqua con impugnatura

Assorbimento di acqua con bocchetta per pavimenti

Cavo di alimentazione

Pressione acustica (EN 60704-2-1)

Peso (senza accessori)

Con riserva di modifiche tecniche!

Inhoud

(con clavija integrada)

Observatii generale RO...6

Date tehnice RO...6
