MANUALE UTENTE KM 3333 CLATRONIC

Elementi di comando Pagina 3

Istruzioni per l’uso Pagina 29

Dati tecnici Pagina 34

en su ayuntamiento o su administración municipal.29

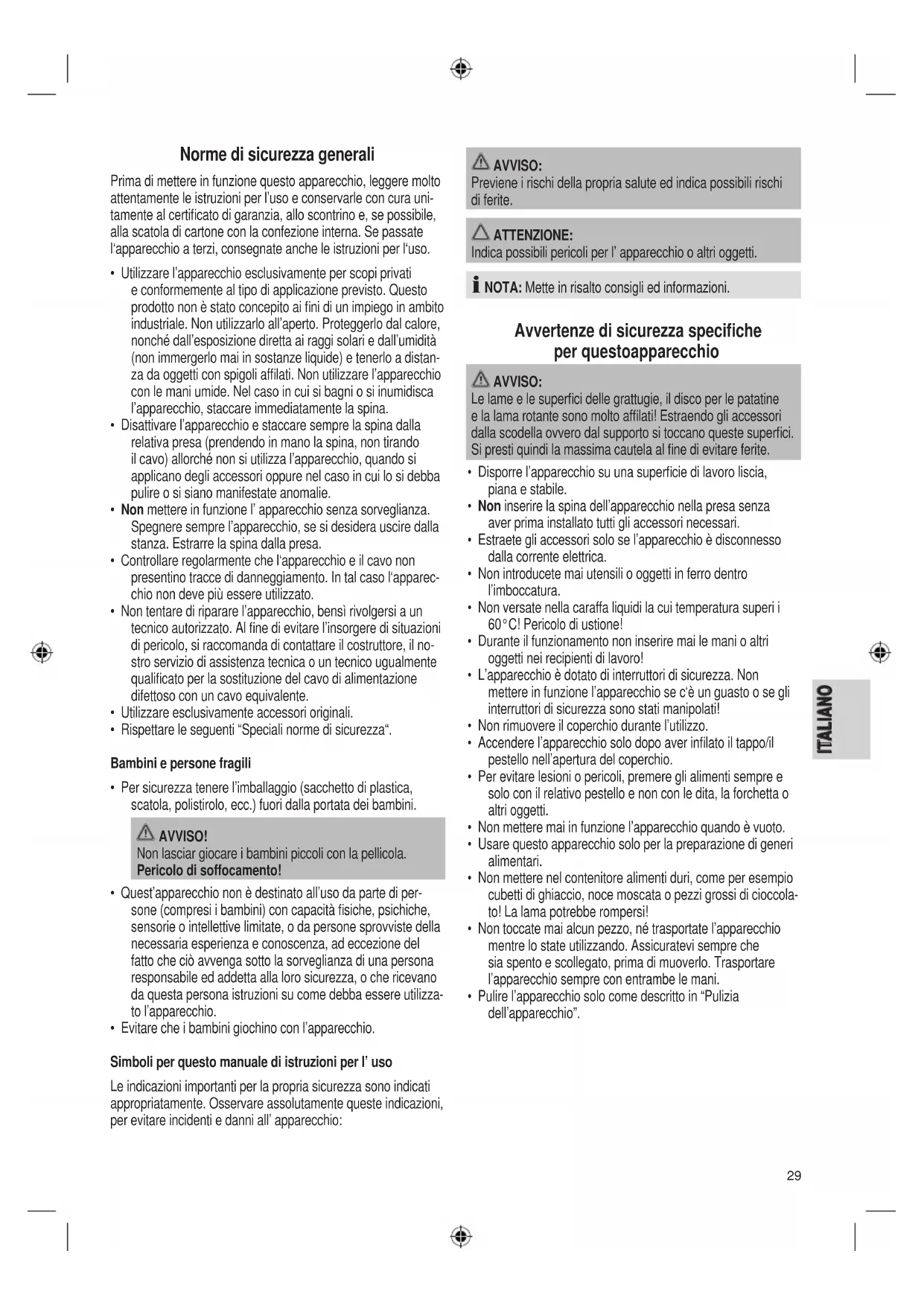

ITALIANO Norme di sicurezza generali

Prima di mettere in funzione questo apparecchio, leggere molto

attentamente le istruzioni per l’uso e conservarle con cura uni-

tamente al certicato di garanzia, allo scontrino e, se possibile,

alla scatola di cartone con la confezione interna. Se passate

l‘apparecchio a terzi, consegnate anche le istruzioni per l‘uso.

• Utilizzare l’apparecchio esclusivamente per scopi privati

e conformemente al tipo di applicazione previsto. Questo

prodotto non è stato concepito ai ni di un impiego in ambito

industriale. Non utilizzarlo all’aperto. Proteggerlo dal calore,

nonché dall’esposizione diretta ai raggi solari e dall’umidità

(non immergerlo mai in sostanze liquide) e tenerlo a distan-

za da oggetti con spigoli aflati. Non utilizzare l’apparecchio

con le mani umide. Nel caso in cui si bagni o si inumidisca

l’apparecchio, staccare immediatamente la spina.

• Disattivare l’apparecchio e staccare sempre la spina dalla

relativa presa (prendendo in mano la spina, non tirando

il cavo) allorché non si utilizza l’apparecchio, quando si

applicano degli accessori oppure nel caso in cui lo si debba

pulire o si siano manifestate anomalie.

• Non mettere in funzione l’ apparecchio senza sorveglianza.

Spegnere sempre l’apparecchio, se si desidera uscire dalla

stanza. Estrarre la spina dalla presa.

• Controllare regolarmente che l‘apparecchio e il cavo non

presentino tracce di danneggiamento. In tal caso l‘apparec-

chio non deve più essere utilizzato.

• Non tentare di riparare l’apparecchio, bensì rivolgersi a un

tecnico autorizzato. Al ne di evitare l’insorgere di situazioni

di pericolo, si raccomanda di contattare il costruttore, il no-

stro servizio di assistenza tecnica o un tecnico ugualmente

qualicato per la sostituzione del cavo di alimentazione

difettoso con un cavo equivalente.

• Utilizzare esclusivamente accessori originali.

• Rispettare le seguenti “Speciali norme di sicurezza“.

Bambini e persone fragili

• Per sicurezza tenere l’imballaggio (sacchetto di plastica,

scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

• Quest’apparecchio non è destinato all’uso da parte di per-

sone (compresi i bambini) con capacità siche, psichiche,

sensorie o intellettive limitate, o da persone sprovviste della

necessaria esperienza e conoscenza, ad eccezione del

fatto che ciò avvenga sotto la sorveglianza di una persona

responsabile ed addetta alla loro sicurezza, o che ricevano

da questa persona istruzioni su come debba essere utilizza-

• Evitare che i bambini giochino con l’apparecchio.

Simboli per questo manuale di istruzioni per l’ uso

Le indicazioni importanti per la propria sicurezza sono indicati

appropriatamente. Osservare assolutamente queste indicazioni,

per evitare incidenti e danni all’ apparecchio:

Previene i rischi della propria salute ed indica possibili rischi

Indica possibili pericoli per l’ apparecchio o altri oggetti.

 NOTA: Mette in risalto consigli ed informazioni.

Avvertenze di sicurezza speciche

per questoapparecchio

Le lame e le superci delle grattugie, il disco per le patatine

e la lama rotante sono molto aflati! Estraendo gli accessori

dalla scodella ovvero dal supporto si toccano queste superci.

Si presti quindi la massima cautela al ne di evitare ferite.

• Disporre l’apparecchio su una supercie di lavoro liscia,

• Non inserire la spina dell’apparecchio nella presa senza

aver prima installato tutti gli accessori necessari.

• Estraete gli accessori solo se l’apparecchio è disconnesso

dalla corrente elettrica.

• Non introducete mai utensili o oggetti in ferro dentro

• Non versate nella caraffa liquidi la cui temperatura superi i

60°C! Pericolo di ustione!

• Durante il funzionamento non inserire mai le mani o altri

oggetti nei recipienti di lavoro!

• L’apparecchio è dotato di interruttori di sicurezza. Non

mettere in funzione l’apparecchio se c‘è un guasto o se gli

interruttori di sicurezza sono stati manipolati!

• Non rimuovere il coperchio durante l’utilizzo.

• Accendere l’apparecchio solo dopo aver inlato il tappo/il

pestello nell’apertura del coperchio.

• Per evitare lesioni o pericoli, premere gli alimenti sempre e

solo con il relativo pestello e non con le dita, la forchetta o

• Non mettere mai in funzione l’apparecchio quando è vuoto.

• Usare questo apparecchio solo per la preparazione di generi

• Non mettere nel contenitore alimenti duri, come per esempio

cubetti di ghiaccio, noce moscata o pezzi grossi di cioccola-

to! La lama potrebbe rompersi!

• Non toccate mai alcun pezzo, né trasportate l’apparecchio

mentre lo state utilizzando. Assicuratevi sempre che

sia spento e scollegato, prima di muoverlo. Trasportare

l’apparecchio sempre con entrambe le mani.

• Pulire l’apparecchio solo come descritto in “Pulizia

dell’apparecchio”.30

ITALIANO Elementi di comando

2 Coperchio frullatore con imboccatura

3 Caraffa frullatore

4 Albero motore per bicchiere frullatore

6 Base, blocco motore

8 Albero guida per il tritatutto

9 Contenitore tritatutto

10 Albero guida per il tritatutto

11 Grattugia per patate

17 Supporto per le lame

18 Gancio per impastare

20 Terminale di bloccaggio

21 Coperchio di sicurezza

per il comando del frullatore

22 Disco frullatore-emulsionante

23 Spatola per la pasta

Sul coperchio (8) sta il seguente avvertimento:

DO NOT OPERATE WITHOUT THIS COVER IN PLACE“

“Attenzione: Non mettere in funzione senza questo coperchio.“

Sballare l’apparecchio

• Togliere l’apparecchio e tutti gli accessori dalla scatola.

• Per rimuovere eventuali tracce di sporco dalla produzione,

lavare il bicchiere frullatore, la ciotola, i vari coperchi e gli

altri accessori avanti il primo uso semplicemente in acqua e

detergente per stoviglie.

Alcuni pezzi sono molto aflati! Rischio di lesioni!

• Pulire questi pezzi uno alla volta e con particolare cautela!

• Dopo il lavaggio asciugare bene tutti i pezzi.

Fare attenzione che il selettore (5) sia su “0” e la spina

dell’apparecchio sia staccata mentre si sostituiscono gli acces-

sori. Ora si possono montare ed usare gli accessori come qui si

Per evitare lesioni quando si mette in funzione la ciotola, il

coperchio di sicurezza (21) deve essere montato sull’albero del

motore del frullatore (4).

Non è possibile mettere in funzione l’apparecchio senza questo

coperchio di sicurezza!

La ciotola deve essere montata anche se si utilizza solo il

• Funzionamento a breve durata: Usare l‘apparecchio a

pieno regime (p.es. per tagliuzzare la carne) per non più di

40 secondi. Prima di riutilizzarlo lasciatelo raffreddare per

• Funzionamento ad impulso: Si ottiene un funzionamen-

to ad impulso girando l‘interruttore sulla posizione “P” e

rilasciandolo. Impiegare l’apparecchio con questa modalità

di funzionamento per un massimo di 1 minuto. Prima di

riutilizzarlo lasciarlo raffreddare per 2 minuti!

Collegamento elettrico

Controllate che la tensione di rete che volete utilizzare coincida

con quella del l‘ apparecchio. Troverete i dati relativi sulla

targhetta della base.

Montaggio / smontaggio del contenitore e del coperchio

Mettete il coperchio di sicurezza per il motore del frullatore

(21) sull’albero del bicchiere frullatore (4) in modo che la

sul coperchio sia rivolta verso la freccia

dell’apparecchio. Girate il coperchio di sicurezza per il motore

del frullatore in senso orario nché entra in posizione (g. 1).

1. Mettere la ciotola (9) sulla base dell’apparecchio in modo

sul bordo inferiore della ciotola coincida con

della base dell’apparecchio. Ruotare la chiave in

senso orario nché scatta in posizione (g. 2 + 3).

devono coincidere con esattezza.

2. Inlare il mandrino di guida (20) sull’albero della ciotola (10)

(g. 4) e scegliere il corrispettivo utensile (v. cap. “Funziona-

3. Mettete il coperchio (8) in modo che la freccia

coperchio coincida con la tacca destra sulla ciotola.

La punta di metallo del mandrino (20) deve fare presa nel

supporto del coperchio. Se ciò non è il caso, controllare la

seduta corretta del mandrino. Girare il coperchio in direzione

del lucchetto chiuso nché si sente lo scatto dell’arresto

(g.6). Per rimuovere il coperchio è necessario ruotarlo in

Applicare il bicchiere frullatore e il coperchio (g. 13-15)

1. Tenere il frullatore (3) in modo tale che l‘impugnatura venga

a trovarsi sul lato sinistro. Mettete il bicchiere frullatore sulla

base dell’apparecchio in modo che la tacca

dell’apparecchio. Girare il frullatore in direzione della freccia

2. Durante l‘inserimento del coperchio (2) fare attenzione che

l‘apertura per il beccuccio sul coperchio si trovi sopra il

beccuccio del bicchiere frullatore.

3. Girare il coperchio in senso orario nché si sente lo scatto

d’arresto. Per rimuovere il coperchio è necessario ruotarlo

in senso antiorario.31

ITALIANO Doppio sistema di sicurezza

E’ possibile accendere il motore solo se la ciotola con il

coperchio è inserita correttamente e il coperchio di sicurezza per

il motore del frullatore (21) è montato. Potete usare il frullatore

solo se la ciotola è correttamente inserita. Togliete il coperchio

dalla ciotola o dal bicchiere frullatore solo ad apparecchio

Non usate frullatore e ciotola contemporaneamente.

Cavo di alimentazione

Svolgere il cavo di alimentazione dal fondo per la lunghezza

Utilizzo del frullatore

1. La ciotola (9) deve essere inserita come descritto nella

sezione “Inserimento della ciotola” (senza utensile).

2. Tagliare il cibo che deve essere frullato in piccoli pezzi.

3. Riempire il caraffa frullatore (3) con il cibo afnché venga

frullato (min. 0,2 l - max. 1,5 l). Non riempire troppo!

Non superare la quantità massima indicata sul bicchiere

frullatore (Tacca MAX)! Non inserire prodotti troppo caldi né

ingredienti troppo duri come ad esempio patate, ghiaccio,

chicchi di caffè, noccioline e altri alimenti simili.

ATTENZIONE: INTERRUTTORE DI SICUREZZA!

L’apparecchio funziona solo se anche la ciotola è inserita

4. Mettete il coperchio (2) e giratelo bene.

5. Chiudete il coperchio con il tappo (1) facendo attenzione alle

cavità. Chiudete il tappo girandolo bene.

6. Applicate il bicchiere frullatore (3) come descritto nel punto

“Inserimento del bicchiere frullatore”.

7. Per versare altri ingredienti da frullare togliere il tappo o

il coperchio. Prima accendere l‘apparecchio. Togliere il

coperchio (2) del frullatore e inserire i cibi desiderati.

Non mettere le mani nel frullatore perché le lame sono

8. Rimettere il coperchio sul frullatore. Non usare il frullatore

vuoto o senza coperchio. Accertatevi che l’interruttore di

funzione sia su “0”.

9. Collegare la spina a una presa di rete da 230 V, 50 Hz

installata conformemente alle disposizione in materia.

10. Accendere l’apparecchio (Velocità 1 o 2 ecc.) o utilizzare la

funzione ad intermittenza pulse “P“.

11. Durante la frullatura il bicchiere frullatore deve essere tenuto

12. Per ottenere frullati omogenei (funzionamento continuo):

Nel funzionamento nelle velocità 1 – 4 l’interruttore ingrana

nella rispettiva posizione.

livello 1 = numero di giri basso

livello 4 = numero di giri alto

Per spegnere rimettere l’interruttore su “0”.

Per poter usufruire della modalità di funzionamento a

impulsi (frullare a brevi intervalli), è necessario portare

l’interruttore in posizione “0“. L’apparecchio è disattivato.

Girare l‘interruttore secondo l‘intervallo desiderato su “P“.

Rilasciandolo l’interruttore ritorna automaticamente nella

13. Per togliere la caraffa girate in senso antiorario.

14. Pulire i pezzi usati come descritto in “Pulizia”.

Utilizzo del tritatutto

• Il coperchio di sicurezza del motore del frullatore (4) deve

essere montato come descritto sopra (g. 1).

• Montate la ciotola come descritto nel punto “Inserimento

della ciotola” (g. 2 + 3).

• Inserite il mandrino di guida direttamente sopra l’albero

motore (g. 4). La punta d metallo indica verso l’alto.

• Non usare mai più di un utensile alla volta.

1. Procedere come descritto in “Funzionamento ciotola“.

2. Per preparare la pasta prendere il gancio per impastare

(18) e ssarlo sul mandrino di guida. Premere l‘utensile

completamente verso il basso (g. 5). Girando leggermente

si facilita l‘inserimento.

3. Ora versare gli ingredienti. Osservare le quantità riportate

nella tabella. Non superare le quantità indicate (min. 0,2 l –

4. Mettere il coperchio sulla ciotola. Girate bene no a quando

si sente lo scatto d’arresto (g. 6).

5. Chiudere l’apertura del coperchio con il pestello (7) (g. 10).

6. Inserire la spina in una presa con contatto di terra

regolarmente installata da 230 V / 50 Hz. Accendere

l’apparecchio con il selettore (5) su una velocità da 1 a 4

Nel funzionamento nelle velocità 1 – 4 l’interruttore ingrana

nella rispettiva posizione.

livello 1 = numero di giri basso

livello 4 = numero di giri alto

Per spegnere rimettere l’interruttore su “0”.

Per poter usufruire della modalità di funzionamento a impul-

si (Funzionamento ad intervalli brevi), è necessario portare

l’interruttore in posizione “0“. L’apparecchio è disattivato.

Girare l’interruttore conformemente alla lunghezza di inter-

vallo desiderata su “P“. Rilasciandolo l’interruttore ritorna

automaticamente nella posizione “0“.

Con questo apparecchio si lasciano in breve tempo:

• impastare no a 1000 g di pasta pesante (pasta per il

pane o pasta frolla),

• amalgamare no a 1 litro di pasta per crepe o cialde,

• montare no a 1500 g di paste leggere (p.e. pasta per

Durante l’impastatura non superate gli intervalli indicati

7. Dopo aver impastato / amalgamato, appena si è formata

una massa di pasta, cioè una palla di pasta, girare

l’interruttore (5) di nuovo su “0”. Staccare la spina.

8. Per rimuovere il coperchio è necessario ruotarlo in senso

9. Estraete la lama dal mandrino di guida.

10. Togliere il mandrino di guida dall’albero motore slandolo.

11. Per staccare la ciotola di lavoro girarla in senso antiorario.

Staccare la pasta pronta servendosi della spatola acclusa

(23) e toglierla dalla ciotola.

12. Pulire i pezzi usati come descritto in “Pulizia”.

Tritare con la lama di metallo

La lama rotante (19) è molto aflata! Pericolo di lesione!

1. Procedere come descritto in “Funzionamento ciotola“.

2. Inserire la lama rotante (19) direttamente sul mandrino di

guida. Premere l‘utensile completamente verso il basso

(g. 5). Girando leggermente si facilita l‘inserimento.

3. Prima sminuzzate gli alimenti in pezzi più piccoli. Ora

inserire gli ingredienti. Osservare le quantità riportate nella

tabella. Non superare le quantità indicate (min. 0,2 kg –

4. Mettere il coperchio sulla ciotola. Girarlo verso destra no a

quando si sente lo scatto d’arresto (g. 6).

5. Chiudere il foro di riempimento (8) con il pestello (7)

6. Inserire la spina in una presa con contatto di terra

regolarmente installata da 230 V / 50 Hz. Accendere

l’apparecchio con il selettore (5) su una velocità da 2 a 3

(v. tabella). Si ottiene un risultato migliore usando il funzio-

7. A lavoro nito, riposizionare il selettore (5) su “0” e staccare

8. Per rimuovere il coperchio è necessario ruotarlo in senso

9. Estraete la lama dal mandrino di guida.

10. Togliere il mandrino di guida dall’albero motore slandolo.

11. Per staccare la ciotola di lavoro girarla in senso antiorario.

Prelevare gli alimenti tritati dalla scodella.

12. Pulire i pezzi usati come descritto in “Pulizia”.

Tagliare e grattugiare

1. Procedere come descritto in “Funzionamento ciotola“.

2. Spingete l’utensile desiderato (11-15) nell’apposito supporto

(17) (g. 7). Inserite il supporto utensili sul mandrino di guida

(g. 8). Utilizzare le cavità di impugnatura del portautensili.

Le superci di lavoro delle grattugie nonché gli spigoli degli in-

serti sono molto aflati! Rischio di lesioni! Usare gli accessori

con estrema cautela!

3. Mettere il coperchio sulla ciotola. Girarlo verso destra no a

quando si sente lo scatto d’arresto (g. 9).

4. Inserire la spina in una presa con contatto di terra rego-

larmente installata da 230 V / 50 Hz.

5. Accendere l’apparecchio (Velocità 1 o 2 ecc.) o utilizzare la

funzione ad intermittenza pulse “P“ (v. tabella).

6. Prima sminuzzate gli alimenti in pezzi più piccoli. Ora

versare gli ingredienti attraverso il foro di riempimento (8).

Usare il pressino (7) per inserire e premere il cibo nella

fessura (g. 10). Esercitare un sufciente grado di pressione

sul pressino. L’apparecchio deve essere acceso solo col

pressino (7) posizionato all’interno della fessura pertinente.

Osservare la quantità massima di riempimento della ciotola.

7. A lavoro nito, riposizionare il selettore (5) su “0” e staccare

8. Per rimuovere il coperchio è necessario ruotarlo in senso

9. Staccate il supporto utensili dal mandrino di guida.

10. Togliere il mandrino di guida dall’albero motore slandolo.

11. Per staccare la ciotola di lavoro girarla in senso antiorario.

Prelevare gli alimenti tritati dalla scodella.

12. Pulire i pezzi usati come descritto in “Pulizia”.

Con il disco per le patatine fritte (16) si possono tagliare sempli-

cemente e rapidamente le fettine da una patata.

1. Procedere come descritto in “Funzionamento ciotola“.

2. Fissare il disco per le patatine sul mandrino di guida.

Le superci taglienti e i bordi del disco sono molto aflati.

Rischio di lesione! Usare questo disco con estrema cautela.

3. Seguire i punti 3 – 5 in “Tagliare e grattugiare”.

4. Ora versare gli ingredienti attraverso il foro di riempimento

(8). Usare il pressino (7) per inserire e premere il cibo nella

fessura (g. 10). Esercitare un sufciente grado di pressione

sul pressino. L’apparecchio deve essere acceso solo col

pressino (7) posizionato all’interno della fessura pertinente.

Osservare la quantità massima di riempimento della ciotola.

5. Dopo aver tagliato, riportare l’interruttore (5) su “0” e stacca-

re la spina di alimentazione.

6. Per rimuovere il coperchio è necessario ruotarlo in senso

7. Staccare il portautensili dal mandrino di guida.

8. Togliere il mandrino di guida dall’albero motore slandolo.

9. Per staccare la ciotola di lavoro girarla in senso antiorario.

Prelevare gli alimenti tritati dalla scodella.

10. Pulire i pezzi usati come descritto in “Pulizia”.

Uso del disco frullatore-emulsionante

1. Procedere come descritto in “Funzionamento ciotola“.

2. Inserire il disco emulsionante (22) direttamente sul mandrino

di guida (g. 11). Premere il disco completamente verso il

basso. Girando leggermente si facilita l‘inserimento.

3. Ora versare gli ingredienti (g. 12). Osservare le quantità

riportate nella tabella. Non superare le quantità indicate

(min. 0,1 l – max. 0,5 l).33

4. Mettere il coperchio sulla ciotola. Girate bene no a quando

si sente lo scatto d’arresto (g. 6).

5. Chiudere l’apertura del coperchio con il pestello (7) (g. 10).

6. Inserire la spina in una presa con contatto di terra

regolarmente installata da 230 V / 50 Hz. Accendere

l’apparecchio con il selettore (5) su una velocità da 1 a 4

7. Dopo l‘operazione di emulsione, riportare l’interruttore (5) su

“0” e staccare la spina di alimentazione.

8. Al termine del lavoro procedere come descritto in “Patatine“,

Scegliere l’accessorio e la velocità conformemente a

Tipo di preparazione

Impasti di dolci (Pasta

Tagliare cetrioli, carote max. 2,5 litro Lama per

Tagliare patate max. 2,5 litro Disco per

Sbattere le uova min. 2 uova

• Prima di procedere alla pulizia estrarre sempre la spina

dalla presa di corrente!

• In nessun caso immergere l‘apparecchio in acqua per

la pulizia. Ne potrebbe conseguire un corto circuito o

• Non usare pagliette o altri oggetti abrasivi.

• Per la pulizia non usare detersivi forti o abrasivi.

• Lavare accuratamente la ciotola e/o il bicchiere frullatore

ogni volta subito dopo l’uso. Per staccare residui dall’albero

motore togliere la ciotola.

• Per la pulizia esterna della base dell’apparecchio usare solo

• Quando si lavorano alimenti ricchi di sostanze coloranti (p.e.

carote) le parti in plastica possono assorbire il colore: pulirle

• Le parti staccabili che sono entrate in contatto con i generi

alimentari (utensile e recipienti) si possono lavare in acqua e

detersivo per stoviglie.

I componenti non devono essere lavati nella lavastoviglie.

Sotto l‘effetto del calore e di detergenti corrosivi potrebbero

deformarsi o decolorarsi.

• Per evitare eventuali ferite conservate gli utensili nella

ciotola. Inserire sul mandrino di guida prima il disco emulsio-

nante, poi la lama rotante, il gancio per impastare ed inne il

• Il cavo di alimentazione si può avvolgere sul fondo. Usare

vano del cavo per riporre l‘alimentatore.

Per risparmiare spazio, consigliamo di riporre il frullatore con

l‘impugnatura sul lato destro.

• L’apparecchio è senza funzione.

Controllare il collegamento rete.

Controllare la posizione dell‘interruttore girevole.

 Altrepossibilicause:

L’apparecchio è dotato di quattro interruttori di sicurezza

che impediscono l’avvio accidentale del motore.

Controllare la seduta corretta di

• della ciotola di lavoro (9)

• del coperchio della ciotola di lavoro (8)

• del frullatore (3)

• del coperchio del frullatore (2) oppure

• del coperchio di sicurezza (21)34

ITALIANO Dati tecnici

Alimentazione rete: 220-240 V/ 50 Hz

Consumo di energia: 1000 W Classe di protezione: II Funzionamento raccorciato: 40 sec.

Questo apparecchio è stato controllato sulla base di tutte le

direttive CE attuali in vigore in questo settore, quali per esempio

la normativa in materia di compatibilità elettromagnetica e la

direttiva in materia di bassa tensione, ed è stato costruito confor-

memente alle norme di sicurezza più moderne.

Con riserva di apportare modiche tecniche.

Signicato del simbolo „Eliminazione“

Salvaguardare l’ ambiente, gli elettrodomestici non vanno elimi-

nati come riuti domestici.

Per l’ eliminazione degli elettrodomestici, fare uso dei posti di

raccolta previsti per questo tipo e porre quegli elettrodomestici

che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull’ ambien-

te e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo signica un contributo personale alla riutilizzazione, al

riciclaggio e altre forme di utilizzazione di elettrodomestici ed

apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi

luoghi di raccolta, nelle amministrazioni dei comuni.ENGLISH
