MANUAL DE USUARIO KM 3333 CLATRONIC
Indicación de los elementos de manejo Página 3
Instrucciones de servicio Página 23
Datos técnicos Página 28
Indicación de los elementos de manejo • Elementi di comando • Overview of the Components
tion de votre communauté.23

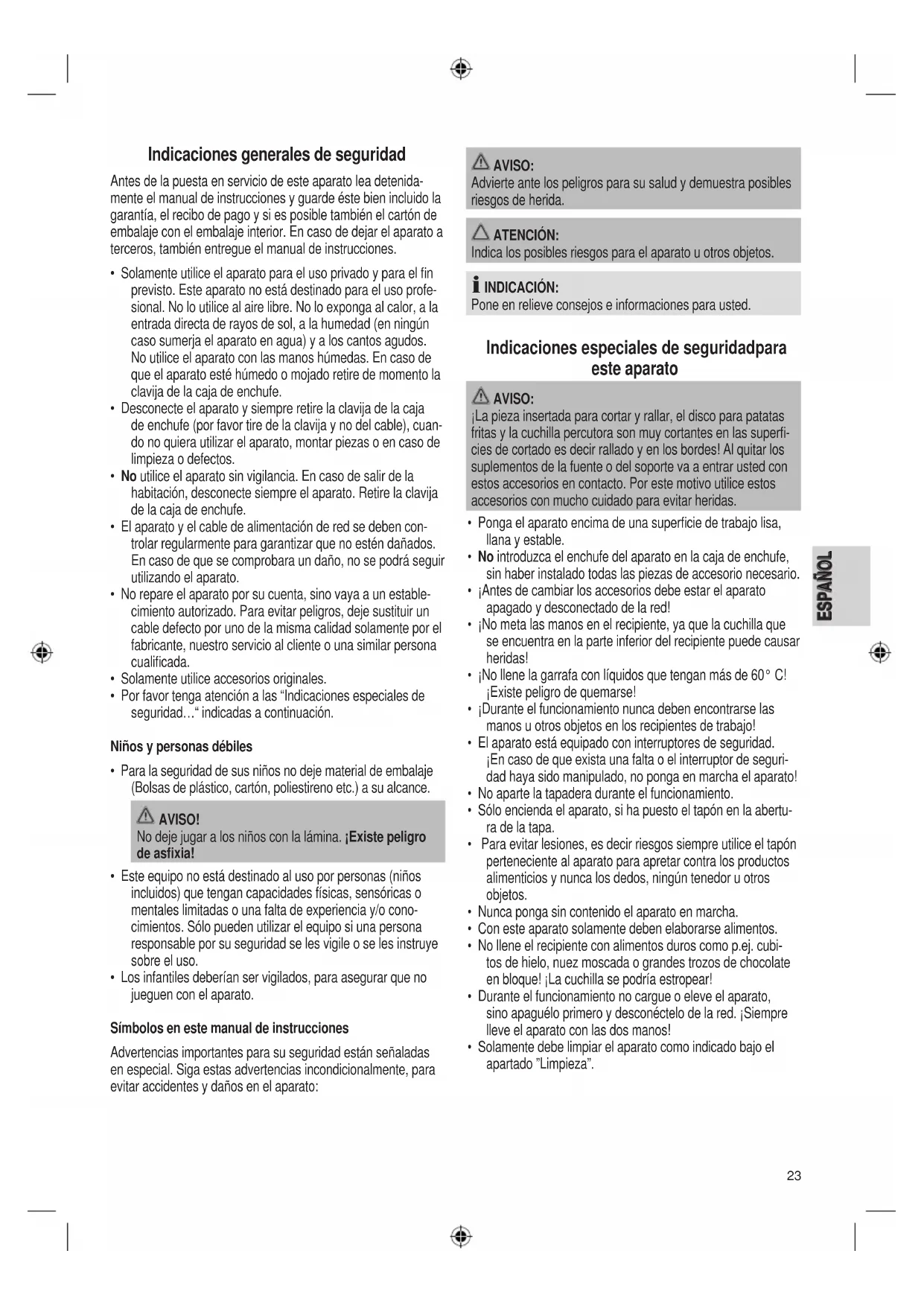

ESPAÑOL Indicaciones generales de seguridad
Antes de la puesta en servicio de este aparato lea detenida-
mente el manual de instrucciones y guarde éste bien incluido la
garantía, el recibo de pago y si es posible también el cartón de
embalaje con el embalaje interior. En caso de dejar el aparato a
terceros, también entregue el manual de instrucciones.
• Solamente utilice el aparato para el uso privado y para el n
previsto. Este aparato no está destinado para el uso profe-
sional. No lo utilice al aire libre. No lo exponga al calor, a la
entrada directa de rayos de sol, a la humedad (en ningún
caso sumerja el aparato en agua) y a los cantos agudos.
No utilice el aparato con las manos húmedas. En caso de
que el aparato esté húmedo o mojado retire de momento la
clavija de la caja de enchufe.
• Desconecte el aparato y siempre retire la clavija de la caja
de enchufe (por favor tire de la clavija y no del cable), cuan-
do no quiera utilizar el aparato, montar piezas o en caso de
limpieza o defectos.
• No utilice el aparato sin vigilancia. En caso de salir de la
habitación, desconecte siempre el aparato. Retire la clavija
de la caja de enchufe.
• El aparato y el cable de alimentación de red se deben con-
trolar regularmente para garantizar que no estén dañados.
En caso de que se comprobara un daño, no se podrá seguir
utilizando el aparato.
• No repare el aparato por su cuenta, sino vaya a un estable-
cimiento autorizado. Para evitar peligros, deje sustituir un
cable defecto por uno de la misma calidad solamente por el
fabricante, nuestro servicio al cliente o una similar persona
• Solamente utilice accesorios originales.
• Por favor tenga atención a las “Indicaciones especiales de
seguridad…“ indicadas a continuación.
Niños y personas débiles
• Para la seguridad de sus niños no deje material de embalaje
(Bolsas de plástico, cartón, poliestireno etc.) a su alcance.
No deje jugar a los niños con la lámina. ¡Existe peligro
• Este equipo no está destinado al uso por personas (niños
incluidos) que tengan capacidades físicas, sensóricas o
mentales limitadas o una falta de experiencia y/o cono-
cimientos. Sólo pueden utilizar el equipo si una persona
responsable por su seguridad se les vigile o se les instruye
• Los infantiles deberían ser vigilados, para asegurar que no
jueguen con el aparato.
Símbolos en este manual de instrucciones
Advertencias importantes para su seguridad están señaladas
en especial. Siga estas advertencias incondicionalmente, para
evitar accidentes y daños en el aparato:
Advierte ante los peligros para su salud y demuestra posibles
Indica los posibles riesgos para el aparato u otros objetos.
Pone en relieve consejos e informaciones para usted.
Indicaciones especiales de seguridadpara
¡La pieza insertada para cortar y rallar, el disco para patatas
fritas y la cuchilla percutora son muy cortantes en las super-
cies de cortado es decir rallado y en los bordes! Al quitar los
suplementos de la fuente o del soporte va a entrar usted con
estos accesorios en contacto. Por este motivo utilice estos
accesorios con mucho cuidado para evitar heridas.
• Ponga el aparato encima de una supercie de trabajo lisa,
• No introduzca el enchufe del aparato en la caja de enchufe,
sin haber instalado todas las piezas de accesorio necesario.
• ¡Antes de cambiar los accesorios debe estar el aparato
apagado y desconectado de la red!
• ¡No meta las manos en el recipiente, ya que la cuchilla que
se encuentra en la parte inferior del recipiente puede causar
• ¡No llene la garrafa con líquidos que tengan más de 60° C!
¡Existe peligro de quemarse!
• ¡Durante el funcionamiento nunca deben encontrarse las
manos u otros objetos en los recipientes de trabajo!
• El aparato está equipado con interruptores de seguridad.
¡En caso de que exista una falta o el interruptor de seguri-
dad haya sido manipulado, no ponga en marcha el aparato!
• No aparte la tapadera durante el funcionamiento.
• Sólo encienda el aparato, si ha puesto el tapón en la abertu-
• Para evitar lesiones, es decir riesgos siempre utilice el tapón
perteneciente al aparato para apretar contra los productos
alimenticios y nunca los dedos, ningún tenedor u otros
• Nunca ponga sin contenido el aparato en marcha.
• Con este aparato solamente deben elaborarse alimentos.
• No llene el recipiente con alimentos duros como p.ej. cubi-
tos de hielo, nuez moscada o grandes trozos de chocolate
en bloque! ¡La cuchilla se podría estropear!
• Durante el funcionamiento no cargue o eleve el aparato,
sino apaguélo primero y desconéctelo de la red. ¡Siempre
lleve el aparato con las dos manos!
• Solamente debe limpiar el aparato como indicado bajo el
apartado ”Limpieza”.24
ESPAÑOL Indicación de los elementos de manejo
1 Cierre de la abertura de llenado
2 Tapa del recipiente de licuado
con abertura de llenado
3 Recipiente de licuado
4 Eje motor para el recipiente mezclador
5 Interruptor del aparato
6 Ayudante de cocina, equipo básico
8 Tapa de la fuente de trabajo con tolva de relleno
10 Eje de accionamiento de la fuente de trabajo
11 Rallador de patatas
12 Pieza insertada para rallar no
13 Pieza insertada para cortar no
14 Pieza insertada para rallar grueso
15 Pieza insertada para cortar grueso
16 Disco para patatas fritas
17 Soporte de herramienta
19 Cuchilla percutora
21 Tapa de seguridad para la batidora
22 Disco para batir-emulsionar
En la tapa (8) se lee siguiente aviso:
“Atención: No se debe accionar sin esta cubierta.“
Desempaquetar el aparato
• Saque del cartón el aparato y todos los accesorios que
• Para evitar posibles impurezas provenientes de la produc-
ción, limpie el recipiente mezclador, el recipiente amasador,
las distintas tapas y los otros accesorios antes del primer
uso simplemente con agua de jabón.
¡Algunas piezas son muy agudas! ¡Pueden causar heridas!
• ¡Por favor limpie estas piezas individualmente y con mucho
• Después de haber lavado las piezas debe secarlas muy bien.
Tenga atención que el interruptor (5) esté en posición ”0” y que el
enchufe del aparato no esté conectado a la red durante el cambio
de las piezas de accesorio. Es ahora cuando puede instalar y
usar las piezas de accesorio como explicado a continuación.
La tapa de seguridad (21) debe estar montada sobre el árbol
motor del accionamiento para batir (4), al poner en marcha el
bol de trabajo, para evitar heridas.
¡No es posible un uso sin tapadera de seguridad!
Aunque sólo desee utilizar el batidor, debe estar montada la
• Funcionamiento de corta duración: En caso de que el
aparato esté cargado por completo (p.ej. trozos de carne)
no lo accione más de 40 segundos. ¡Antes de volver a
utilizarlo, deje que se enfríe durante 10 minutos!
• Funcionamiento por impulsos: Logrará un funcionamien-
to por impulsos, girando el interruptor sobre la posición “P”
y soltándolo de nuevo. Utilice el aparato en este modo de
funcionamiento máximamente 1 minuto. ¡Antes de utilizarlo
de nuevo deje que se enfríe 2 minutos!
Revisar si el voltaje de la red que va a utilizar coincide con la del
aparato. Los datos correspondientes los encontrará en la placa
de identicación en la base.
Colocación de la fuente de trabajo y de la tapa
Coloque la cubierta para el accionamiento para batir (21) de tal
manera sobre el árbol motor del recipiente para batir (4) que la
en la cubierta indique sobre la echa
del aparato. Gire la cubierta para el accionamiento para batir en
el sentido de las agujas del reloj, hasta el tope (Imagen 1).
1. Coloque la fuente de trabajo (9) sobre el equipo básico de
modo que la marcación
en el borde inferior de la fuente
indique sobre la marcación
del equipo básico. A continu-
ación gire el bol de preparación en el sentido de las agujas
del reloj hasta que encaje notablemente (Imagen 2 + 3).
tienen que coincidir exactamente.
2. Ponga el mandril guía (20) sobre el eje de accionamiento
de la fuente de trabajo (10) (Imagen 4) y seleccione la corre-
spondiente herramienta (véase apartado “Funcionamiento
de la fuente de trabajo“).
3. Coloque la tapa (8) de tal manera que la echa
tapa corresponda con la marcación derecha en el bol
de trabajo. La punta de metal del mandril guía (20) tiene
que agarrar en su almacenamiento en la tapadera. En
caso de que esto no sea el caso, supervise la colocación
correcta del mandril guía. Gire la tapa en dirección candado
cerrado , hasta que encaje notablemente (Imagen 6).
Para apartar la tapadera, debe girarla en el sentido contrario
de las agujas del reloj.
Colocación del recipiente para batir y de la tapa
1. Mantenga el recipiente de licuado (3) de modo que la
empuñadura se encuentre en la parte izquierda. Coloque el
recipiente para batir de tal manera sobre la base del aparato
en el borde inferior del recipiente
indique sobre la echa
de la base del aparato. Gire el
recipiente de licuado en dirección de la echa, hasta que
encaje notablemente.
tienen que coincidir exacta-
2. Al colocar la tapa (2) preste atención a que la abertura de
llenado en la tapa esté puesta sobre el pico del recipiente
3. Gire la tapa rmemente en dirección de las agujas del reloj,
hasta que encaje notablemente. Para apartar la tapadera,
debe girarla en el sentido contrario de las agujas del reloj.
El motor sólo se deja conectar, si el bol de trabajo encaja bien
con la tapa y la cubierta para el accionamiento para batir (21)
está montada. La batidora sólo se puede utilizar, si el bol de
trabajo está bien colocado. Se ruega sólo retirar la tapa del bol
de trabajo o del recipiente para batir, si está desconectado el
Desenrolle de la base el cable de red necesitado.
1. El bol de trabajo (9) debe estar montado, como indicado en
el apartado „Colocación del bol de trabajo“ (herramien-
2. Desmenuce/enpequeñezca anteriormente el víver a licuar.
3. Llene el recipiente de licuado (3) con el víver (mín. 0,2 l -
máx. 1,5 l). ¡No sobrepase
la cantidad máxima indicada del recipiente mezclador ¡(Mar-
cación MAX)! Nunca introduzca en el recipiente de licuado
víveres calientes o ingredientes duros tales como papas,
hielo, café en granos, nueces, etc.
El aparato sólo funciona, si también el bol de trabajo (9)
está colocado con la tapa.
4. Coloque la tapa (2) y gire ésta rmemente.
5. Bloquee la tapa con el cierre (1), preste atención a los
huecos. Gire el cierre rmemente.
6. Coloque el recipiente para batir (3), como indicado bajo el
punto “Colocación del recipiente para batir“.
7. Para añadir más ingredientes, puede quitar el cierre, es
decir la tapa. Apague la máquina anteriormente. Aparte la
tapadera (2) del recipiente y introduzca ahora los alimentos
No introduzca sus manos en el recipiente, ya que puede
herirse con la cuchilla.
8. Ponga de nuevo la tapadera encima del recipiente. No pon-
ga en recipiente en marcha sin contenido o sin tapadera.
Tenga cuidado que el botón de Marcha / Parada esté en
9. Introduzca la clavija de la red en una caja de enchufe 230 V,
50 Hz instalada por la norma.
10. Conecte el aparato (Grado 1 o 2 etc.) o utilice el funciona-
11. Es necesario que tenga el recipiente mezclador agarrado
durante el proceso de batir los ingredientes.
12. Para batir uniformemente (funcionamiento continuo):
En el funcionamiento de los grados 1 hasta 4 se encaja el
interruptor en la posición correspondiente.
Escalón 1 = número de revoluciones bajas
Escalón 4 = número de revoluciones altas
Para desconectar el interruptor ajuste de nuevo la posición
Para la operación por impulsos (batir en intervalos cortos)
posicione el interruptor en la posición ““. El aparato está
ahora desconectado. Gire el interruptor según la longitud
de intervalo deseada sobre ““. Al soltar el interruptor, éste
volverá de forma automática a la posición ““.
13. Para desmontar el recipiente de mixtura gire en el sentido
contrario de las agujas del reloj.
14. Limpie las piezas usadas como indicado bajo el apartado
• La cubierta del accionamiento para batir (4) tiene que estar
montada como indicado arriba (Imagen 1).
• Monte el bol de trabajo, como indicado bajo el punto “Colo-
cación del bol de trabajo“ (Imagen 2 + 3).
• Coloque el mandril guía sobre el árbol motor (Imagen 4). La
punta de metal indica hacia arriba.
• Nunca utilice varias herramientas simultáneamente.
1. Proceda como indicado bajo “Funcionamiento de la fuente
2. Utilice el gancho amasador (18) para la preparación de la
masa y ajústelo sobre el mandril guía. Ejerza presión sobre
la herramienta hasta abajo del todo (Imagen 5). Girando de
forma leve, la colocación es más fácil.
3. Vierta ahora sus ingredientes. Por favor preste atención a
las indicaciones de cantidad de la tabla abajo mencionada.
No llene más de lo indicado (mín. 0,2l – máx. 1,5l).
4. Ponga la tapa sobre el recipiente amasador. Gire ésta rme-
mente, hasta que encaje notablemente de forma audible
5. Cierre el agujero de la tapa con el tapón (7) (Imagen 10).
6. Introduzca el enchufe en una caja de enchufe de contacto
de protección 230 V / 50 Hz instalada por la norma. Conecte
el aparato con el interruptor (5) a una velocidad de 1 hasta 3
En el funcionamiento de los grados 1 hasta 4 se encaja el
interruptor en la posición correspondiente.
Escalón 1 = número de revoluciones bajas
Escalón 4 = número de revoluciones altas
Para desconectar el interruptor ajuste de nuevo la posición
ESPAÑOL Para la operación por impulsos (Funcionamiento en intervalos
cortos) posicione el interruptor en la posición “0“. El aparato está
ahora desconectado. Gire el interruptor según la longitud de
intervalo deseada sobre “P“. Al soltar el interruptor, éste volverá
de forma automática a la posición “0“.
Con este aparato podrá realizar en muy poco tiempo:
• hasta 1000 g de masa pesada (pastaora, masa de
• batir hasta 1 litro de masa para crepe o gofre,
• hasta 1500 g de masa ligera (p.ej., biscuit).
¡Al amasar la masa no sobrepase los tiempos de funcio-
namiento corto indicados en la tabla!
7. Después de cada procedimiento de amasar / batir gire el
botón correspondiente (5) otra vez a la posición “0“, en
cuanto se haya formado la masa, es decir una bola de
masa. Desconecte el enchufe.
8. Para apartar la tapadera, debe girarla en el sentido contrario
de las agujas del reloj.
9. Por favor retire la cuchilla del mandril guía.
10. Tire el guía del eje motor.
11. Para retirar la fuente de trabajo, gire en dirección contraria
de las agujas del reloj. La masa preparada se puede desp-
egar con el rascador de masa (23) y sacar de la fuente de
12. Limpie las piezas usadas como indicado bajo el apartado
Trocear con la cuchilla de metal
¡La cuchilla percutora (19) es muy cortante! ¡Existe peligro
1. Proceda como indicado bajo “Funcionamiento de la fuente
2. Ponga la cuchilla percutora (19) directamente sobre el man-
dril guía. Ejerza presión sobre la herramienta hasta abajo
del todo (Imagen 5). Girando de forma leve, la colocación es
3. De antemano corte los alimentos en trozos más pequeños.
Llene el recipiente de los ingredientes. Por favor preste
atención a las indicaciones de cantidad de la tabla abajo
mencionada. No llene más de lo indicado (mín. 0,2kg –
4. Ponga la tapa sobre el recipiente amasador. Gírela en la
dirección derecha hasta que se bloquee claramente audible
5. Cierre la apertura de relleno (8) con el tapón (7)
6. Introduzca el enchufe en una caja de enchufe de contacto
de protección 230 V / 50 Hz instalada por la norma. Conecte
el aparato con el interruptor (5) a una velocidad de 2 hasta 3
(Véase la tabla). Conseguirá un mejor resultado, si utiliza el
régimen de impulsión.
7. Después del proceso de picar ponga el interruptor (5) otra
vez en posición ”0” y desconecte el enchufe.
8. Para apartar la tapadera, debe girarla en el sentido contrario
de las agujas del reloj.
9. Por favor retire la cuchilla del mandril guía.
10. Tire el guía del eje motor.
11. Para retirar la fuente de trabajo, gire en dirección contraria
de las agujas del reloj. El contenido preparado se puede
12. Limpie las piezas usadas como indicado bajo el apartado
1. Proceda como indicado bajo “Funcionamiento de la fuente
2. Meta la herramienta deseada (11-15) en el sujetador de
herramienta (17) (Imagen 7). Fije el sujetador de herramien-
ta sobre el mandril guía (Imagen 8). Para ello, utilice las
empuñaduras empotradas del soporte de herramienta.
Tenga cuidado con los diferentes discos. Su supercie así
como sus bordes son muy agudos! ¡Por este motivo utilice
estos suplementos con mucho cuidado para evitar heridas!
3. Ponga la tapa sobre el recipiente amasador. Gírela en la
dirección derecha hasta que se bloquee claramente audible
4. Introduzca el enchufe en una caja de enchufe de contacto
de protección 230 V / 50 Hz instalada por la norma.
5. Conecte el aparato (Grado 1 o 2 etc.) o utilice el funciona-
miento pulsado “P“ (Véase la tabla).
6. De antemano corte los alimentos en trozos más pequeños.
Rellene la abertura de relleno (8) con los ingredientes.
Utilice el taponeador (7) para presionar los víveres en
la abertura de llenado (Imagen 10). Ejerza una presión
moderada sobre el taponeador. El equipo debe operarse
únicamente con el taponeador (7) colocado. Por favor
observe la cantidad máxima para el recipiente amasador.
7. Después del proceso de cortar / raspar ponga el interruptor
(5) otra vez en posición ”0” y desconecte el enchufe.
8. Para apartar la tapadera, debe girarla en el sentido contrario
de las agujas del reloj.
9. Por favor retire el sujetador de herramienta del mandril guía.
10. Tire el guía del eje motor.
11. Para retirar la fuente de trabajo, gire en dirección contraria
de las agujas del reloj. El contenido preparado se puede
12. Limpie las piezas usadas como indicado bajo el apartado
Con el disco para patatas fritas (16) puede cortar rápido y fácil
1. Proceda como indicado bajo “Funcionamiento de la fuente
2. Fije el disco para patatas fritas sobre el guía.
¡La supercie de cortar y el borde del disco son muy agudos!
¡Existe ! ¡Por este motivo utilice el disco
con mucho cuidado para evitar heridas!
3. Siga los pasos de 3 a 5 bajo “Cortar y rallar“.
4. Rellene la abertura de relleno (8) con los ingredientes.
Utilice el taponeador (7) para presionar los víveres en
la abertura de llenado (Imagen 10). Ejerza una presión
moderada sobre el taponeador. El equipo debe operarse
únicamente con el taponeador (7) colocado. Por favor
observe la cantidad máxima para el recipiente amasador.
5. Después del proceso de cortado conmute el interruptor (5)
de nuevo a posición ““ y retire la clavija de red.
6. Para apartar la tapadera, debe girarla en el sentido contrario
de las agujas del reloj.
7. Retire con cuidado la herramienta del mandril guía.
8. Tire el guía del eje motor.
9. Para retirar la fuente de trabajo, gire en dirección contraria
de las agujas del reloj. El contenido preparado se puede
10. Limpie las piezas usadas como indicado bajo el apartado
1. Proceda como indicado bajo “Funcionamiento de la fuente
2. Ponga el disco para batir-emulsionar (22) sobre el mandril
guía (Imagen 11). Ejerza presión sobre el disco hasta abajo
del todo. Girando de forma leve, la colocación es más fácil.
3. Vierta ahora sus ingredientes (Imagen 12). Por favor preste
atención a las indicaciones de cantidad de la tabla abajo
mencionada. No llene más de lo indicado (mín. 0,1l –
4. Ponga la tapa sobre el recipiente amasador. Gire ésta rme-
mente, hasta que encaje notablemente de forma audible
5. Cierre el agujero de la tapa con el tapón (7) (Imagen 10).
6. Introduzca el enchufe en una caja de enchufe de contacto
de protección 230 V / 50 Hz instalada por la norma. Conecte
el aparato con el interruptor (5) a una velocidad de 1 hasta 3
7. Después del proceso de batido conmute el interruptor (5)
de nuevo a posición ““ y retire la clavija de red.
8. Para nalizar su trabajo siga procediendo como indicado
bizcocho o de gofres)
Trocear, por ejemplo fru-
Triturar nueces Min. 100g
Clara a punto de nieve Min. 2 claras
Huevo revuelto Min. 2 huevos
Clara a punto de nieve Min. 2 claras
• ¡Retire siempre el enchufe de la corriente antes de limpiar
• Para la limpieza, en ningún caso sumergir el aparato en
agua. Podría causar un electrochoque o un incendio.
• No utilice un cepillo de alambre u objetos abrasivos.
• No utilice detergentes agresivos o abrasivos.
• Después de cada uso, limpie bien el bol de preparación
y el recipiente de batir. Para ello, aparte el bol de la base.
De esta manera también podrá quitar posibles restos del
• Para la limpieza exterior de la base del equipo utilice sola-
mente un paño húmedo.
• Para el caso de víveres ricos en colorantes (por ejm.,
zanahorias) pueden mancharse las piezas de plástico:
Límpielas con aceite de cocina.
• Piezas desmontables, que hayan entrado en contacto con
alimentos (Herramienta y recipientes), pueden ser limpiadas
en un baño jabonoso.
Los componentes son apropiados para el lavado en el
lavavajillas. Bajo el inujo del calor o de detergentes agresivos
pueden deformarse o descolorarse.
• Guarde las herramientas, para protegerse de heridas, en el
bol de trabajo. Meta primero el disco para batir-emulsionar,
la cuchilla percutora, el gancho amasador y después el
soporte de herramienta sobre el mandril guía.
• El cable de red se puede enrollar bajo el equipo básico.
Utilice además la casilla de cable, para guardar la clavija de
Para almacenar el aparato ahorrando espacio, le recomenda-
mos, montar el recipiente de licuado con la empuñadura en la
Supervise la conexión a la red.
Controle la posición del interruptor giratorio.
Otrasposiblescausas:
Su aparato está equipado con cuatro interruptores de
Estos evitan el arranque involuntario del motor.
Supervise la colocación correcta
• de la fuente de trabajo (9),
• de la tapa de la fuente de trabajo (8),
• del recipiente de licuado (3),
• de la tapa del recipiente de licuado (2) o
• de la tapa de seguridad (21).
Suministro de tensión: 220-240 V/ 50 Hz
Consumo de energía: 1000 W Clase de protección: II Intervalo de corto funcionamiento: 40 Seg.
Este aparato se ha examinado según las normativas actuales
y vigentes de la Comunidad Europea, como p.ej. compati-
bilidad electromagnética y directiva de baja tensión y se ha
construido según las más nuevas especicaciones en razón de
No reservamos el derecho de efectuar modicaciones técnicas.
Proteja nuestro medio ambiente, aparatos eléctricos no forman
parte de la basura doméstica.
Haga uso de los centros de recogida previstos para la elimi-
nación de aparatos eléctricos y entregue allí sus aparatos
eléctricos que no vaya a utilizar más.
Ayudará en evitar las potenciales consecuencias, a causa de
una erronéa eliminación de desechos, para el medio ambiente
Con ello, contribuirá a la recuperación, al reciclado y a otras
formas de reutilización de los aparatos viejos eléctricos y
La información cómo se debe eliminar los aparatos, se obtiene
en su ayuntamiento o su administración municipal.29
ITALIANO Norme di sicurezza generali
