MANUALE UTENTE CALDO SKY OLIMPIA SPLENDID

ISTRUZIONI PER INSTALLAZIONE, USO E MANUTENZIONE

L'indice generale del presente manuale è riportato a pagina "IT-4"

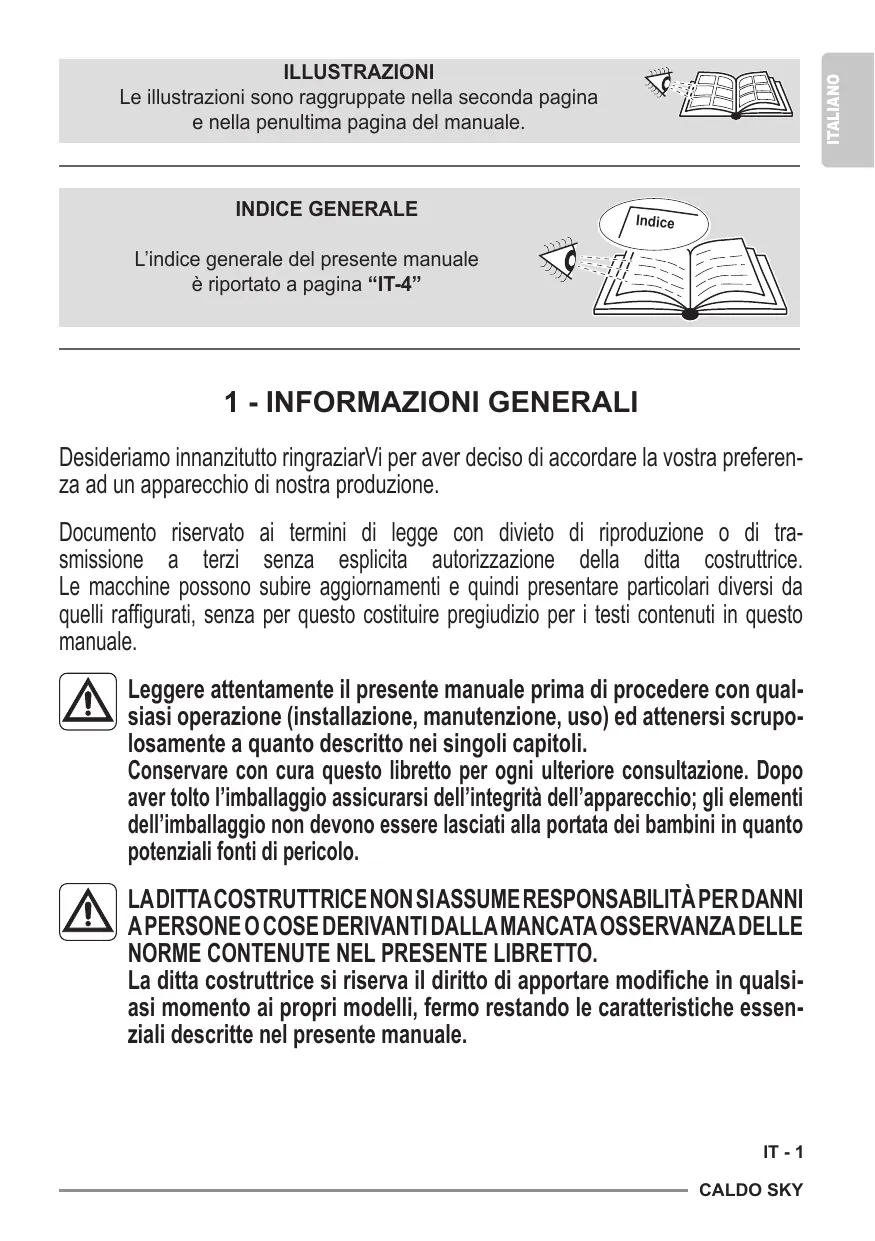

1 - INFORMAZIONI GENERALI

Desideriamo innanzitutto ringraziarVi per aver deciso di accordare la vostra preferenza ad un appearecchio di notre produzione.

Documento riservato ai termini di legge con divieto di riproduzione o di trasmissione a terzi nella esplicità autorizzazione della ditta costruttice. Le macchine possono subire aggiornamenti e quindi presentare particolari diversi da quelli raffigurati, nella per lo stato costituire pregiudizio per i testi contenetuti in quello manuale.

Leggere attendamente il presente manuale prima di procedere con qual-siasi operazione (installazione, manutenzione, uso) ed atteneri scrupulosamente a quanto descritto nei singoli capitoli.

Conservare con cura quello libretto per agli ulteriori consultazione. Dop aver molto l'imballaggio assicurarsi dell'integrità dell'apparecchio; gli elementi dell'imballaggio non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

LADITTACOSTRUTTRICENONSIASSUMERESPONSABILITAPERDANNI APERSONEOCOSE DERIVANTIDALLAMANCATAOSSERVANZADELLENORMECONTENUTE NEL PRESENTELIBRETTO.

La ditta costruttrice si riserva il diritto di apportare modifiche in qualsi-asi momento ai propri modelli, fermo restando le caratteristiche essen-ziali descripte nel presente manuale.

Durante il montaggio, e ad agli operazione di manutenzione, è necessario osservare le precauzioni citate nel presente manuale, e sulle etichette apposte all'interno degli appearecchi, nonché adottare agli precauzione suggerita dal comune buonsenso e dalle Normative di Sicurezza vigenti nel luogo d'installazione.

2 - SIMBOLOGIA

I pittogrammi riportati nel seguente capitolo consento di fornire rapidamente ed in modo univoco informazioni necessarie alla corretta utilizzazione della macchina in condizioni di sicurezza.

2.1 - Pittogrammi redazionali

Service

Contrassegna situazioni nelle quali si deve informare il SERVICE aziendale interno:

SERVIZIO ASSISTENZA TECNICA CLIENTI

Indices

I paragrafi preceduti da questo significolo contengono informazioni e prescrizioni molto importanti, particolarmente per quanto riguarda la sicurezza.

Il mancato rispetto più comportare:

• pericolo per l'incomità degli operatori
• perdita della garanzia contrattuale
• declinazione di responsabilità da parte della ditta costruttrice.

Mano alzata

Contrassegna azioni che non si devono assolutamente fare.

TENSIONE ELETTRICA PERICOLOSA

Segnala al personale interessato che l'opération descritta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire uno shock elettrico.

Segnala al personale interessato che l'operazione descritta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire danni fisici.

PERICOLO DI FORTE CALORE

Segnala al personale interessato che l'operazione descritta presente, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire bruciature per contatto con componenti con elevata temperatura.

NON COPRIRE

Segnala al personale interessato che è vietato coprire l'apparecchio per evitarme il surriscaldamento.

ATTENZIONE

• Segnalà che il presente documento deve essere letto con attenzione prima di installare e/o utilizzato l'apparecchio.
• Indica che il personale di assistenza deve maneggiare l'apparecchio attenendosi al manuale di installation.

ATTENZIONE

• Segnala che potrebbero esserci delle informazioni aggintive su manuali allegati.
• Indica che sono disponibili informazioni nel manuale d'uso o nel manuale di INSTALLazione.

SMALTIMENTO

Il simbolo su il prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto i n modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadguato del prodotto.

Per informazioni più dettagliate sul ricericlaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negotio in cui è stato acquistato il prodotto.

Questa disposizione è valida solamente negli stati membri dell'UE.

3 - INDICE

1-INFORMAZIONIGENERALI 1
2 - SIMBOLOGIA 2
2.1 - Pittogrammi redazionali 2
3-INDICE 4
4 - AVVERTENZE GENERALI. 4
4.1 - Uso previsto 9
4.2 - Uso non previsto e potenzialmente pericoloso 9
4.3 - Conformità 9
5 - DESCrizIONE APPARECCHIO. 10
5.1 - Identificazione delle parti principali 10
6 - INSTALLAZIONE APPARECCHIO.....12
6.1 - Installazione a parete 12
6.2 - Collegamento elettrico 13
7 - DESCRIZIONE TELECOMANDO...... 14
7.1 - Uso del telecomando 14
7.2 - Sostituzione della batteria 14
7.3 - Posizione del telecomando 15

8-TASTI COMANDO E DISPLAY. 16

8.1 - Display 16
8.2 - Tasti funzioni telecomando 17

9.1 - Modalità ventilazione 17
9.2 - Modalità riscaldamento a potenza minima 18
9.3 - Modalità riscaldamento a potenza massima. 18
9.4 - Modalità ECO (impostazione della temperatura). 18
9.5 - Modalità ritardo spegnimento 19
9.6 - Funzionamento flap 19
9.7 - Modalità Timer settimanale 19
9.8 - Funzione Wi-Fi 20
9.9 - Funzione finestra/porta aperta.....20
9.10 -Protezione da surriscaldamento .... 21

10 - PULIZIA 21
10.1 -Conservazione dell'apparecchio....22
11 - DATI TECHNICI 22

4 - AVVERTENZE GENERALI

QUANDO SI UTILIZZANO APPARECCHIATURE ELETTRICHE, è SEMPRE NECCESSARIO SEGUIDE PRECAUZIONI DI SICUREZZA DI BASE PER RIDURRE RISCHI DI INCENDIO, SCOSSE ELETTRICHE E INFORTUNI A PERSONE, INCLUSO QUANTO SEGUE:

Questo prodotto deve essere utilizzato unicamente secondo le specifiche indicate nel presente manuale. L'utilizzo diverso da quando specificato potrebbe comportare gravi infortuni.

Documento riservato ai termini di legge con divieto di riproduzione o di trasmissione a terzienza esplicita autorizzazione della ditta OLIMPIA SPLENDID.

• ATTENZIONE: Questa è un'apparecchiatura elettrica e richiede attenzione durante l'utilizzo.
• ATTENZIONE: per ridurre il rischio di gravi usioni, tenere il prodotto fuori alla portata di bambini e animali domestici.
• ATTENZIONE: Non consentire ai bambini di giocare con alcun imballo del prodotto come buste di plastica.

IT-4

Lo smontaggio, riparazione o riconversione da parte di una persona non autorizzata potrebbe comportare gravi dati e annulla la garanzia del fabbricante.

Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete distribuzione elettrica.

La targa (W) è situata sul retro dell'apparecchio (figura A).

Installare l'apparecchio secondo le istruzioni del costruttore.

Un'errata installmente cui concerto, animali o cose, nei confronti dei quali il costruttore non cui essere considerato responsabile.

• Usare l'apparecchio sempre e sostanto in posizione orizzontale.
• Posizionarlo in modo che il flusso dell'aria, in entrata e uscita, non trovi ostacoli.

Se il cavo di alimentazione è danneggiato delve essere sostituito dal costruttore o dal suo servizio di assistenza technique o comequesta da una persona qualificata similare, in modo da prevenire anni rischio.

Installarlo garantendo che interruttori e altri comandi non siano raggiungibili da chi sta usingo il bagno o la doccia.

• Non usare prolonghe.
• Tenere l'apparecchio ad una distance di almeno 1,5 metri da altri oggett.
• Non posizionare l'apparecchio vicino a fonti di calore.
• Non attivare in zone in cui vengono utilizzati o stoccati benzina, vernici o altri liquidi infiammabili.
  Nonutilizzare l'apparecchio per ascugare abiti.

Fare attenzione che non entrino oggetti estranei nelle aperture di ventilazione o scarico in quanto vi è il rischio di scosse elettriche, incendio o danni all'apparecchio.

Questo appearecchio è concepito per un utilizzo domestico non di tipo commerciale o industriale.

Utilizzare l'apparecchio solamente nel rispetto delle istruzioni fornite nel presente manuale. Il costruttore sconsiglia qualsiasi altro tipo di utilizzo in quanto potrebbe provocare scosse elettriche, incendi o lesioni personali.

IT-5

• La causa più comune di surriscaldamento è il deposito di polvere o lanugine nell'apparecchio. Rimuovere regolarmente questi accumuli scollegando l'apparecchiatura alla presa di corrente ed aspi-rando i fori di ventilazione e le griglie.

Non utilizzato detergenti abrasivi sull'apparecchio. Pulire con un panno umido (non bagnato) risciacquato in acqua insaponata calda. Scollegare sempre la spina dall'alimentazione elettrica prima di effettuare la pulizia.

• Non collegare l'apparecchio all'alimentazione elettrica fintanto che non è completamente assemblato e regolato.

L'apparecchio si scalda leggermente quando è in funzione. Per evitare bruciature, non toccate le superfici con la pelle nuda.

• Non scollegare la spina dalla presa di corrente prima di aver spento l'apparecchio.
• Evitare che il cavo tocchi le superfici calde durante il funzionamento.
• Non arrotolare, attorcigliare o avvolgere il cavo attorno all'apparecchio perché potrebbe indebolire e rompere l'isolamento.
• Non utilizzato l'apparecchio all'esterno o su superfici bagnate. Evitare il versamento di liquidi sull'apparecchio. Non lasciarlo esesto ad agenti atmospherici (pioggia, solo, ecc).
• Non utilizzato l'apparecchio in abbinamento a programmatori, timer o altri dispositivi che ne provochino l'accensione automatica per evitare rischi di incendio nel caso in cui l'apparecchio sia coperto o posizionato in modo non corretto.
• Non azionare l'apparecchio in prossimità di tende, in quanto il materiale potrebbe essere risucchiato nelle prese d'aria.
• Per evitare il rischio di incendio tenere le uscite d'aria dell'apparecchio ad una distance di almeno 1 m da qualsiasi oggetto, tessuti o materiali infiammabili.
• É vietato disperdere e lasciare alla portata di bambini il materiale dell'imballo in quanto cui quod assere potenziale fonte di pericolo.

• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privé di esperienza o della necessaria conoscenza, parché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.

• I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati.

• I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l'apparecchio purché sia statoosto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inseire la spina, regolare o pulire l'apparecchio né eseguire la manutenzione a cura dell'utilizzatore.
• Si raccomanda di non usare la stufetta nelle immediate vicinanze della vasca da bagno, della doccia o di una piscina.

ATTENZIONE - Alcune parti del prodotto potrebbero accumulare molto calore, con il consequencese rischio di uszioni. E' quindi necessario prestare molta attenzione, soprattutto in presenza di bambini e di persone vulnerabili.

• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambinienza sorveglianza.
• Si raccomanda di non usare la stufetta nelle immediate vicinanze della vasca da bagno, della doccia o di una piscina.

ATTENZIONE: Onde evitare il surriscaldamento, non copire l'apparecchio.

• Renderere note a tutto il personale interessato al trasporto ed all'in-stallazione dell'apparecchio le presenti istruzioni.
  LA DITTA COSTRUTTRICE NON SI ASSUME RESPONSASABILITA PER DANNI A PERSONE O COSE DERIVANTI DALLA MANCATA OSSERVANZA DELLE NORME CONTENUTE NEL PRESENTE LIBRETTO.
• Durante il montaggio, e ad agli operazione di manutenzione, è necessario osservare le precauzioni citate nel presente manuale, e sulle etichette apposte all'interno degli appearecchi, nonché adottare agli precauzione suggerita dal comune buonsenso e dalle Normative di Sicurezza vigenti nel luogo d'installazione.
• In caso di sostituzione di componenti utilizzare esclusivamente ricambi originali OLIMPIA SPLENDID.

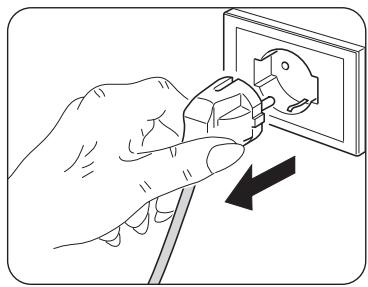

Se l'apparecchio rimane inutilizzato per un lungo periodo, oppure nessuno soggiorna nella stanza climatizzata, per evitare incidenti, è consigliabile scollegare l'alimentazione elettrica. Non tirare il cavo di alimentazione o l'apparecchio stesso per staccare la spina alla presa di corrente.

Non utilizzato detergenti liquidi o corrosivi per pulire l'apparecchio, non spruzzare acqua o altri liquidi sull'apparecchio in quanto potrebbero danneggiare i componenti in plastica o, addirittura, provocare scosse elettriche.

Non bagnare l'apparecchio ed il telecomando. Potrebbero verificarsi corto circuiti o incendi.

In caso di anomalie di funzionamento (per esempio: rumore anomalo, cattivo odore, fumo, innalzamento anomalo della temperatura, dispersioni elettriche, ecc.) scollegare immediatamente l'alimentazione elettrica. Contattare il rivenditore locale.

Non collegare o scollegare la spina di alimentazione durante il funzionamento. Rischio di incendio o scosse elettriche.

Non toccare (se in funzione) l'apparecchio con le mani bagnate. Rischio di incendio o scosse elettriche.

Non bloccare l'ingresso o l'uscita del flusso di aria; si potrebbe danneggiare l'apparecchio.

Non insere le dita o altri oggetti nell'ingresso o nell'uscita dell'a ria perché l'apparecchio è in funzione.

In presenza di perdite di gas da altre apparecchiature, arieggiare bene l'ambiente prima di azionare l'apparecchio.

• Dopo aver molto l'imballaggio assicurarsi che l'apparecchio si presenti integro sono visibili danneggiamenti che potrebbero essere stati causati dal trasporto. In caso di dubbio non utilizzato l'apparecchio e rivolgersi ai Centri di Assistenza Tecnica autorizzati.

L'apparecchio non è dotato di strumento per il controllo della temperature della stanza. Non utilizzato in stanze piccole e con all'interno persone incapaci di uscirne da soli, a meno che non siano sotto costante sorveglianza.

Nonutilizzare l'apparecchio se è stato fatto cadere.

4.1 - Uso previsto

• L'apparecchio deve essere utilizzato esclusivamente per produrre aria calda con il solo scopo di renderere confortevole la temperatura nell'ambiente.
• Un uso improprio dell'apparecchio con eventuali danni causati a persona, cose o animali esulano OLIMPIA SPLENDID da agli responsabilità.
• Comandare le funzioni dell'apparecchio SOLO con il telecomando in dotazione.
• L'apparecchio è dotato di una speciale funzione, attivabile a scelta dell'utente, che permette di rilevare l'eventuale aperture di una finestra e forzare il funzionamento in modalità Antigelo per limitare lo spreco di energia.

4.2 - Uso non previsto e potenzialmente pericoloso

• L'apparecchio DEVE essere installato come di seguito descritto nel presente manuale rispettoando tutte le avventenze descritte nelle pagine precedenti.
• NON usare gas, benzine o altri liquidi infiammabili vicino all'apparecchio.

4.3 - Conformità

Questo prodotto è dotato del marchio CE che indica il rispetto delle normative 2014/35/UE (bassa tensione), 2014/30/UE (compatibilità elettromagnetica) e 2014/53/UE (direttiva apparecchiature radio).

5 - DESCrizIONE APPARECCHIO

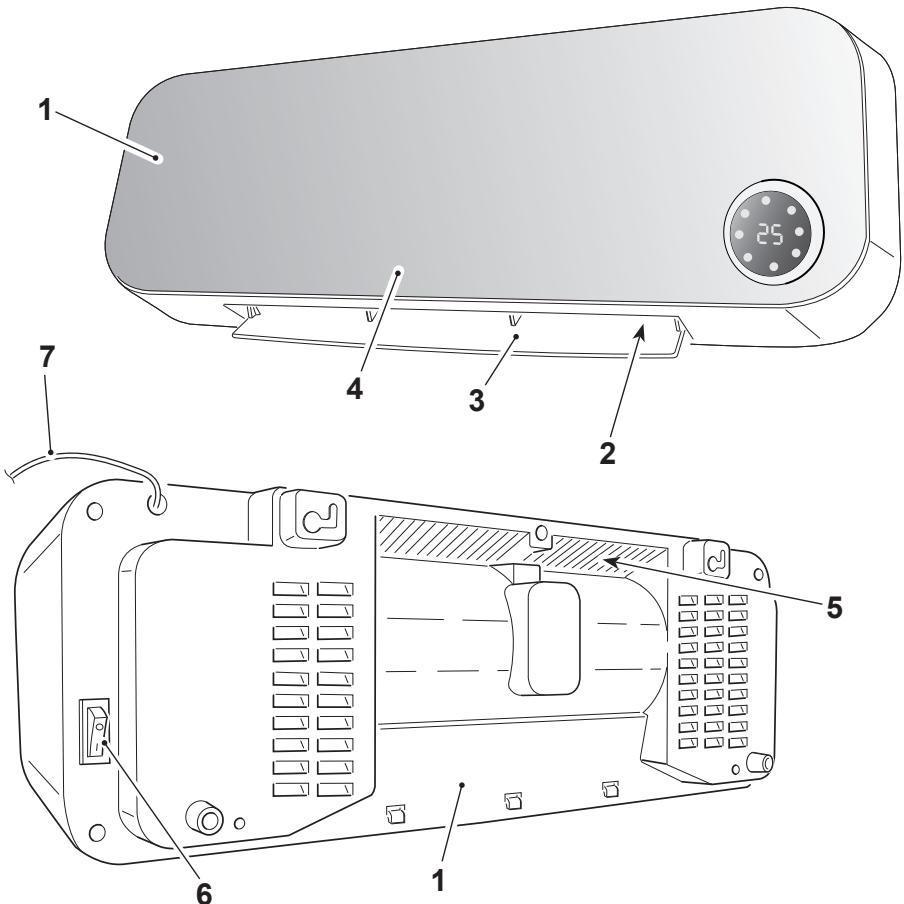

5.1 - Identificazione delle parti principali e componenti forniti a corredo

L'apparecchio è confezionato in imballo di cartone.

1. Apparecchio
2. Griglia uscita aria
3. Flap uscita aria

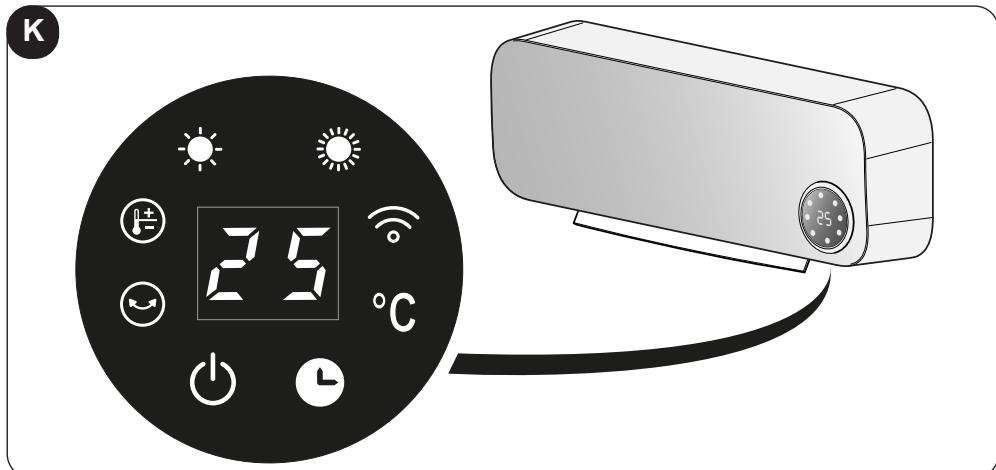

4. Display
5. Griglia entrata aria
6. Interruftore 0/I (OFF/ON)
7. Cavo alimentazione
8. Libretto istruzioni
9. Telekomando
10. Tasselli e viti per fissaggio apparecchio a parete (3)
11. Batteria per telecomando da 3V tipo CR2025

6 - INSTALLAZIONE APPARECCHIO

6.1 - Installazione a parete

Dopo aver molto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzato e rivolgersi a personale professionalmente qualificato.

L'apparecchio deve essere installato su una parete che deve essere in muratura e/o in materiale termoresistente (non in legno o materiale sintetico disponibile surriscaldabile).

Per la corretta installatione operare come segue:

L'apparecchio deve essere installato:

• in modo da impedire che l'interruttore ON/OFF e i tasti vengano toccati da chi si trovava nella vasca da bagno o nella doccia.
• a distanza di almeno 350mm delle pareti
• a distanza di almeno 1000mm da materiali inflammabili (tende, tessuti, ecc...) (figura B).

NON installare l'apparecchio al di sotto di prese di corrente.

Predisporre una presa di corrente nelle vicinanze dell'apparecchio assicurandosi che non sia troppo distante in relazione alla lunghezza del cavo di alimentazione (figura C).

a. Identificare la zona dove installare l'apparecchio.
b. Realizzare due fori da 6mm ad un interasse di 315mm (figura D).

I fori devono essere distanti almeno 2000mm dal pavimento e 350mm dal soffitto (figura D).

Quando si fora la parete assicurarsi che non ci siano canaline elettriche o tubi dell'acqua.

c. Inserire i tasselli nei fori quindi avvitare le viti fornite in dotazione.
d. Non avvitare completeness le viti; lasciarle circa 10mm distanti alla parete (figura E).

Assicurarsi che le viti siano ben salute nella parete.

e. Inserire le sedi (X) presenti sul retro dell'apparecchio sulle viti spingendo lo stesso contro alla parete (figura F - fase 1).
f. Spingere l'apparecchio versus sinistra di circa 10 mm (figura F - fase 2) quindi spingerlo versus il basso di circa 8 ÷ 10mm (figura F - fase 3).
g. Verificare infine che l'appareccchio sia stabile e ben anticorato alla parete.

6.2 - Collegamento elettrico

• Prima di collegare la spina dell'apparecchio alla presa di corrente assicurarsi che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica, e che la presa sia dotata di efficace messa a terra.
• In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con另一a tipo adatto da personale professionlmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolonghe; se il loro uso si rendesse indispensable, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (A) non deve essere inferiore a quella massima dell'apparecchio.
• La presa di corrente deve essere facilitmente accessibile in modo da poter disinserire confacilityla spina in caso di emergenza.

a. Inserire la spina nella presa di corrente.
b. Premere su "I" (ON) l'interruttore (6); l'apparecchio è primo per l'uso.

Questo prodotto è dotato di flap (3) che siCTL prese automaticamente all'accensione del prodotto e si richiude automaticamente al suo spegnimento.

- Non muovere il flap con le mani

L'apparecchio potrebbe danneggiarsi o deformarsi.

Aprière con le mani il flap se accidentalmente viene parzialmente chiuso o chiuso del tutto.

7 - DESCrizIONE TELECOMANDO

Il telecomando fornito a corredo è lo strumento che Vi permette di utilizzare l'apparecchio nel modo più comodo.

E' uno strumento da maneggiare con cura ed in particolare:

• Evitare di bagnarlo (non va pulito con acqua o lasciato alle intemperie).
• Evitare che cada per terra o urti violentamente.
• Evitare l'esposizione diretta ai raggi solari.

Il telecomando funzione con la TECHNOIA all'infrarosso.

• Durante l'uso non interporre ostacoli fra il telecomando e l'apparecchio.
• Nel caso in cui nell'ambiente vengano utilizzati altri apparecchi dotati di telecomando (TV, gruppi stereo, ecc...), si potrebbero verificare delle interferenze.
• Lampade elettroniche e fluorescenti sono interfere nelle trasmissioni tra telecomando e apparecchio.

• Estrarre le batterie nel caso di inutilizzato prolongato del telegomando.

• Togliere dal telecomando la linguetta di disconnessione batteria in modo che il telecomando sia operativo.

7.2 - Sostituzione della batteria

Il telecomando utilizza una batteria a bottone da 3V (tipCR2025)

La batteria deve essere sostituita quando, premendo i tasti del telecomando, lo stesso non cambia più le impostazioni dell'apparecchio.

• Se non si utilizza il telecomando per alcune settimane o sono più, togliere la batteria.

Eventuali perdite della batteria potrebbero danneggiare il telecomando.

La vita media della batteria, con un normale utilizzato, è di circa sei mesi.

Sostituire la batteria quando non si avverte più il "beep" di ricezione del commando dall'apparecchio.

Utilizzare sempre batterie nuove.

L'utilizzo di batterie vecchie potrebbe generare un malfunzionamento del telecomando.

• Una volta scarica, la batteria deve essere sostituita e smaltita negli appositi centri di raccolta o come previsto delle normative locali.
• Non ricaricare o smontare le batterie. Non gettate le batterie nel fuoco. Possono bruciare o esplodere.
• Se il liquido delle batteriecade sulla pelle o sui vestiti, lavare con curacon acqua pulita. Nonutilizzareiltelecomando con batterie che hanno avuto perdite.

I prodotti chimici contenuti nelle batterie possocono provocare bruciature od altri rischi per la salute.

Per sosituire la batteria (figura G):

a. Premere la linguetta laterale ed estrarre il supporto batteria dal corpo del telemando
b. Posizione are la batteria nel supporto con il significolo "+" rivolto verso l'alto.
c. Inserire correttamente il supporto batteria nell'apposto vano spingendolo fino in fondo.

7.3 - Posizione del telecomando

• Tenere il telecomando in una posizione che consente al segnale di raggiungere il ricevitore dell'apparecchio (distanza massima circa 8 metri - con le batterie cariche) (figura H).

La presenza di ostacoli (mobili, tende, pareti, ecc.) tra il telecomando e l'apparecchio riduce la portata del telecomando.

8 - TASTI COMANDO E DISPLAY

8.1 - Display

I led presenti sul display visualizzato lo stato dell'apparecchio.

Il significato dei led è il seguente:

Led accesso fisso: modalità Wi-Fi attiva

Led accesso lampeggiante: ricerca connessione tramite Wi-Fi

Tastо ON/OFF - selezione modalità

Modalità potenza minima attiva

Modalità potenza massima attiva

Led temperature

Led accesso lampeggiante: funzione flap oscillante attiva

Led accesso fisso, la temperature lampeggia: impostazione della tem- peratura da telecomando

Led accesso lampeggiante: funzione finestra/porta aperta attiva

Tastо modalità timer

Acceso fisso: visualizzazione della temperature ambiente

Acceso lampeggiante: impostazione della temperature da telecomando

IT-16

8.2 - Tasti funzioni telecomando

In dotazione è fornito un telecomando per facilitare le impostazioni e le funzioni dell'apparecchio.

Ad agli pressione di un tasto del telecomando l'apparecchio emette un "beep" per segnalare la riscezione del segnale.

Perutilizzare l'apparecchio è necessario prima premere su "I" (ON)l'interruttore presente sul lato destro dell'apparecchio (posizione 6 - figura X).

Tasto ON/OFF

Premere il tasto per accendere l'apparecchio; l'apparecchio si avvia in modalità VENTILAZIONE e il flap siCTL.

Premerlo nuovamente per spegnere l'apparecchio.

Tasto selezione modalità operativa

Premere il tasto per selezionare la modalità di funzionamento desiderata

Potenza minima (LOW) > Potenza massima (HIGH) > Ventilazione (FAN)

Tasto flap (SWING)

Premere il tastingo per regolare la direzione dell'aria.

Tasto ritardo spegnimento

Premere il tastingo per confermare/annullare il ritardo dello spegnimento dell'ap-parecchio.

Tasto modalità ECO (impostazione temperatura)

Premere il tastingo per impostare la temperatura desiderata. Dopo aver premuto il tastingo impostare la temperatura con i tastingi (+) e (-) (range: 18^÷ 45^)

(一) Tasti aumento/diminuzione valori di impostazione

9 - FUNZIONAMENTO

9.1 - Modalità ventilazione

Usando esta modalità l'apparecchio non esercita alcuna azione né sulla temperatura né sull'umidità dell'aria in ambiente.

Premendo il tasting ON/OFF l'apparecchio si avvia in questa modalità.

9.2 - Modalità riscaldamento a potenza minima

Con l'apparecchio acceso in modalità ventilazione, premere il tasting per attivare la potenza minima di riscaldamento. Sul display dell'apparecchio si accende il led

9.3 - Modalità riscaldamento a potenza massima

Con l'apparecchio acceso in modalità potenza minima, premere il tasting due volte per attivare la potenza massima di riscaldamento. Sul display dell'apparecchio altri al led -si accendeanche il led (insieme).

Se è stata attivata una delle modalità di riscaldamento premendo il tasto ON/OFF © per spegnere l'apparecchio, il display inizia il conteggio a nitroso di 30 secondi terminato il quale l'apparecchio si spegne.

9.4 - Modalità ECO (impostazione della temperatura)

Con l'apparecchio acceso sul display viene visualizzata la temperatura ambiente.

Con l'apparecchio in funzione, premendo il tasting il valore della temperatura lampeggia e si visualizza il valore della temperatura impostata.

Entro 5 secondi, premere i tasti (+) e (-) per impostare la temperatura desiderata (range: 18^÷ 45^ - variazioni di 1^ ). Per confermare l'impostazione attendere 5 secondi; il display torna a visualizzare la temperatura ambiente.

Se la temperatura impostata è di peu superiore a quella ambiente (+1÷ 2^) si attiva automaticamente la funzione riscaldamento a potenza minima ( -acceso).

Se la temperatura impostata è di molto superiore a quella ambiente (>3^) si attiva automaticamente la funzione riscaldamento a potenza massima (led accesi).

Se la temperatura impostata è inferiore a quella ambiente l'apparecchio termina la funzione riscaldamento, dopo 30 secondi la ventola si ferma (led - lampeggianti) e l'oscillazione del flap si ferma (led - lampeggiante).

Durante il funzionamento è possible variare in qualsiasi momento la temperatura impostata.

9.5 - Modalità ridardo spegnimento

Con l'apparecchio in funzione preme il tasto per attivare e impostare la modalità ridardo di spegnimento; sul display dell'apparecchio si accende il led TIMER e si visualizzza il valore OH.

Premere una o più volte il tasting © per impostare il ritardo desiderato (da 1 a 8 ore) après il quale l'unità si spegnerà.

Attendere circa 5 secondi perché premere nessun tasto quando il ritardo verrà impostato e sul display si accenderà il led TIMER.

Dopo la confirma dell'attivazione del timer è possibile variare in qualsiast momento la modalità di funzionamento premendo il tasto. Una volta trascorso il tempo impostato, l'apparecchio si spegne.

Per annullare lo spegnimento ridardato, premere il tasto e l'unità andrà in modalità stand-by o in alternatively ripetere la procedura di impostazione del ritardo impostando il valore O H.

È possibile impostare il ritardo desiderato fino a quando il simbololo numero delle ore lampeggia. Terminata l'impostazione, dopo 5 secondi, il valore numerico smette di lampeggiare e viene automaticamente memorizzato. Se si desidera variate ulteriormente il tempo del ritardo è necessario ripetere l'operazione dall'inizio.

Questa funzione può essere impostata insieme al timer settimana-le.

9.6 - Funzionamento flap

Con l'apparecchio in funzione, premendo il tasto il flap inizia a oscillare.

Se si desidera fermare il flap in una certa posizione per direzionare il flusso d'aria pre-mere ancora il tasto quando il flap è orientato come desiderato.

Premere di nuovo il tasto per riprendere l'oscillazione del flap.

9.7 - Modalità Timer settimanale

Questa funzione è attivabile solotramite l'applicazione.

9.8 - Funzione Wi-Fi

Per attivare esta funzione accendere l'apparecchio; sul display viene visualizzata la temperatura ambiente e il Led "WIFI" lampeggia in attesa della connessione con il disposativo.

Quando il dispositivo è collegato con l'apparecchio il Led "WIFI" rimane fisso.

Per disattivare esta funzione tenere premuto per circa 3 secondi il tasting

finché l'apparecchio non emette un Beep e il Led "WIFI" lampeggia.

Le istruzioni per la connessione alla rete WiFi e l'utilizzo dell'App sono disponibili sul site www.olimpiasplendid.it nell'rea download.

9.9 - Funzione finestra/porta aperta

Se abilitata, la funzione FINESTRA/PORTA APERTA permette all'apparecchio di rilevare un anomalo apporto di aria fredda nella stanza.

In questa condizione, quando l'apparecchio è in modo riscaldamento o in modalità di temperatura impostata (la funzione non è attivabile in modalità di funzionamento come ventilatore), se rileva un abbassamento di quale grado della temperatura ambiente la funzione si attiva.

Ogni volta che si collega elettricamente l'apparecchio la funzione FINESTRA/PORTA APERTA è disabilitata.

Se esta funzione è disabilitata, l'apparecchio funziona normalmente.

Il rilevamento della temperatura si avvia dopo 1 minuto dal rilevamento della finestra/ porta aperta. La funzione si attiva con un ciclo che dura 10 minuti e agli 5 minuti l'apparecchio rileva la temperature ambiente per verificare se la finestra/porta è stata chiusa.

Se durante i controli, l'apparecchio rileva:

• una differenza di ≤ 8^ rispetto alla temperature ambiente, l'apparecchio continua a riscaldare e il rilevamento della finestra/porta aperta continua,
• una differenza di >8^ rispetto alla temperature ambiente, l'apparecchio arresta il riscaldamento e si pone in stand-by e si interrompe il rilevamento della finestra/ porta aperta.

Questa funzione è attivabile solotramite l'applicazione.

9.10 - Protezione da surriscaldamento

L'apparecchio è dotato un sistema di protezione da surriscaldamento che lo spegne nel caso si surriscaldi altri i 51^ .

Inestoicso:

a. spegnere l'apparecchio;
b. rimuovere l'eventuale causa (griglia di aspirazione aria intasata, ostacoli davanti all'ingresso o all'uscita dell'aria, ecc.);
c. lasciare raffreddare l'apparecchio per 15/20 minuti;
d. riavviare l'apparecchio.

Se l'inveniente persistsiste, spegnere l'apparecchio, scollegare la spina alla presa di corrente e contattare il rivenditore o il servizio di assistenza tecnica.

10 - PULIZIA

Prima di effettuare qualunque intervento di pulizia o manutenzione sull'apparecchio scollegare la spina alla presa di corrente ed attendere che le parti calde si siano raffreddate.

Utilizzare un panno asciutto per pulire l'apparecchio e il telecomando.

Se l'apparecchio è molto sporco, è possible utilizzato un panno inumidito con acqua tiepida (max 50^ ) e detergente delicato per pulirne le parti esterne (figura L). Asciuagare con un panno asciutto.

Assicurarsi che l'apparecchio sia complemente asciutto prima di ricollegare la spina alla presa di corrente.

Non utilizzato un panno trattato chimicamente o antistatico per pulire l'apparecchio.

Non utilizzato, benzina, solvente, pasta per lucidare, o solventi similari. Questi prodotti potrebbero provocare la rottura o la deformazione della superficie in plastica.

Non usare oli, sostanze chimiche o prodotti abrasivi per pulire l'apparecchio.

Non lavare o immershere l'apparecchio in acqua.

Utilizzare un aspirapolvere per rimuovere la polvere delle griglie di entrata/uscita dell'aria.

In caso di malfunzionamento dell'apparecchio non tentare di smontarlo ma rivolgersi il rivenditore o al servizio di assistenza tecnica.

10.1 - Conservazione dell'apparecchio

Se non si intende utilizzato l'apparecchio per un periodo di tempo particolaremente lungo o si devono effettuare lavori che potrebbero produrre molta polvere, si consiglia di rimuovere l'apparecchio alla parete e riporlo nell'imballo originale unitamente al telecomando (senza le batterie). Conservare il tutto in un locale fresco e al riparo da umidità.

11 - DATI TECHNICI

Consultare la targa dati applicata sul prodotto (figura A e M) per i dati tecnici molto elencati:

Tensione di alimentazione
- Potenza assorbita
- Classe di isolamento
- Peso apparecchio

Tabella - Requisiti di informazione per gli appearecchi (vedere pagina X-1)

MAIN INDEX

Neste caso especialico:

Buton intarfziere oprire

Butoane crestere/scadere valori setate

9 - FUNCTIONARE

9.1 - Mod ventilation

CALDO SKY	Dato	Simbolo	Valore	Unità
Potenza termica
Potenza termica normale		Pnom	2,0	kW
Potenza termica minima (indicativa)		Pmin	1,0	kW
Massima potenza termica continua		Pmax,c	2,0	kW
Consumo ausiliario di energia elettrica
Alla potenza termica normale		elmax	--	kW
Alla potenza termica minima		elmin	--	kW
In modo Standby		elsb	0.00110	kW

Tipodi potenza termica/controllo della temperature ambiente	Si	No
Potenza termica a fase una sensa controllo della temperature ambiente	□	✓
Due o più fasi manuali sensa controllo della temperature ambiente	□	✓
Con controlling della temperature ambientetramite termostato meccanico	□	✓
Con controlling elettronico della temperature ambiente	□	✓
Con controlling elettronico della temperature ambiente etemporizzatore giornaliero	□	✓
Con controlling elettronico della temperature ambiente etemporizzatore settimanale	✓	□
Altre opzioni di controllo
Controllo della temperature ambiente con rilevamento di presenza	□	✓
Controllo della temperature ambiente con rilevamento di finestre aperte	✓	□
Con opzione di controllo a distance	✓	□
ConCONTROLDIAVIAMENTOadattabile	□	✓
Con limitazione del tempo di funzionamento	✓	□
Con termometro globo nero	□	✓

[e-mail]

Olimpia Splendid SpA Via Industriale 1/3, 25060 Cellatica, Brescia, Italy

I dati tecnici e le caratteristiche estetiche dei prodotti possono subire cambiamenti. Olimpia Splendid si riserva di modificarli in agli momento alla preavviso.
