BEDIENUNGSANLEITUNG CALDO SKY OLIMPIA SPLENDID

INSTALLATIONS, BEDIENUNGS AND WARTUNGSANWEISUNGEN

DIESES PRODUKT IST NUR FÜR GUT ISOLIER TE RÄUME ODER FÜR DEN GELEGENTLICHEN GEBRAUCHT GEEIGNET

INSTRUCCIOES PARA LA INSTALLACION, USO Y MANTENIMIENTO

ES

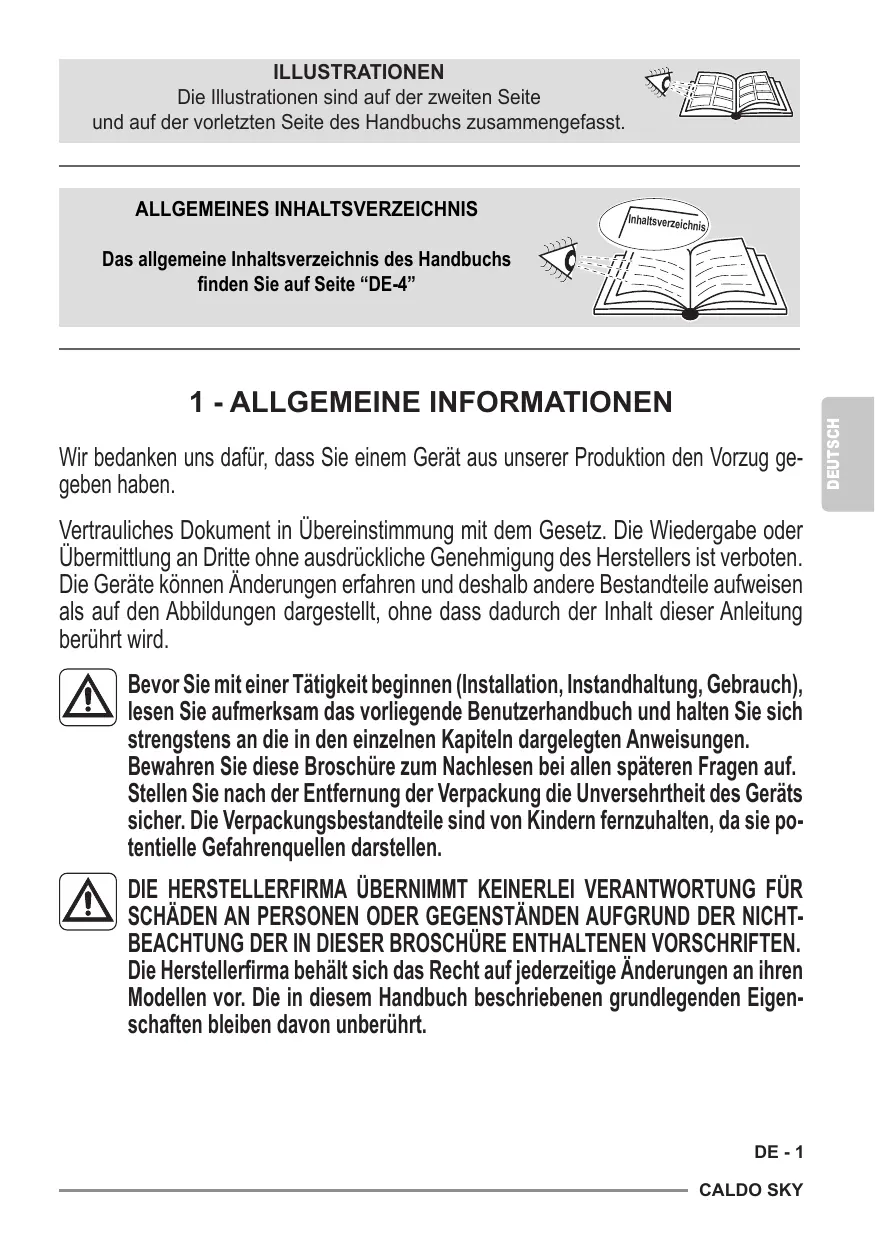

ALLGEMEINES INHALTSVERZEICHNIS

Das allgemeine Inhaltsverzeichnis des Handbuchsfinden Sie auf Seite "DE-4"

1 - ALLGEMEINE INFORMATIONEN

Wir bedanken uns dafür, dass Sie einem Gerät aus unserer Produktion den Vorzug gegeben haben.

Vertrauliches Dokument in Übereinstimmung mit dem Gesetz. Die Wiedergabe oder Übermittlung an Dritte ohne ausrückliche Genehmigung des Herstellers ist verboten. Die Geräte können Änderungen erfahren und deshalb andere Bestandteile aufweisen als auf den Abbildungen dargestellt, ohne dass dadurch der Inhalt dieser Anleitung berührt wird.

Bevor Sie mit einer Tätigkeit beginnen (Installation, Instandhaltung, Gebrauch), lessen Sie aufmerksam das vorliegende Benutzerhandbuch und halten Sie sich strengstens an die in den einzelnen Kapiteln dargelegten Anweisungen.

Bewahren Sie diese Broschüre zum Nachlesen bei allen späteren Fragen auf. Stellen Sie nach der Entfernung der Verpackung die Unversehrheit des Geräts safer. Die Verpackungsbestandteile sind von Kindern fernzuhalten, da sie potentielle Gefahrenquellen darstellen.

DIE HERSTELLERFIRMA ÜBERNIMMT KEINERLEI VERANTWORTUNG FÜR SCHÄDEN AN PERSONEN ODER GEGENSTÄNDEN AUFRUND DER NICTBEACHTUNG DER IN DIESER BROSCHÜRE ENTHALTENEN VORSCHRIFTEN.

Die Herstellerfirma besteht sich das Recht auf jederzeitige Änderungen an ihren Modellen vor. Die in thism Handbuch beschriebenen grundlegenden Eigenschaften bleiben davon unberührt.

Während der Montage und bei jedem Wartungseingriff ist es notwendig, die in thisum Handbuch und auf den Etiketten im Innern der Geräte angegebenen Vorsichtsmaßnahmen einzuhalten sowie alle nach allgemeiner Erkennnis naheliegenden sowie aufgrund am Installationsort geltender Bestimmungen vorgegebenen Schutzvorkehrungen zu treffen.

2 - BILDSYMBOLE

Die im folgenden Kapitel aufgeführten Bildsymbole liefern schnell und eindeutig Informationen zum korrekten und sicheren Gebrauch des Gerätes.

2.1 - Bildsymbole

Kundendienst

Kennzeichnet Situationen, in denen der interne KUNDENDIENST der Firma zu benachrichtigen ist: KUNDENDIENST

Inhaltsverzeichnis

Die Paragrafen, denen diesen Symbol vorausgeht, enthalten sehr wichtige Informationen und Vorschriften, insbesondere bezüglich der Sicherheit.

Die Nichtbeachtung dieser Informationen und Vorschriften kann dazu führen, dass:

• die Unversehrtheit des Personals an den Geräten gefährdet ist
• die vertragliche Garantie verfällt
• die Herstellerfirma jeder Verantwortung ablehnt.

Erhobene Hand

Kennzeichnet Handlungen, die absolut verboten sind.

GEFAHRLICHE ELEKTRISCHE SPANNUNG

Zeigt dem betreffenden Personal an, dass bei der beschriebenen Tätigkeit die Gefahr eines elektrischen Schlags besteht, wenn diese nicht unter Beachtung der Sicherheitsvorschriften durchgeführt wird.

Weist das betroffene Personal daraufhin, dass der beschriebene Vorgang das Risiko für körperliche Schäden (Verletzungsgefahr) birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführrt wird.

GEFAHR DURCH STARKE HITZE

Weist das betroffene Personal daraufhin, dass der beschriebene Vorgang das Risiko für Verbrennungen an bereits Komponenten birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführrt wird.

NICTHT BEDECKEN

Weist das betroffene Personal daraufhin, dass es verboten ist, das Gerät wegen Überhitzungsgefahr zu bedecken.

ACHTUNG

• Weist darauf auf hin, dass diesen Dokument vor der Installation und/oder vor dem Gebrauch des Geräts aufmerksam gelesen werden muss.
• Zeigt an, dass das Assistenzpersonal beim Ümgang des Geräts auf die Anweisungen im Installationshandbuch zu achten hat.

ACHTUNG

• Weist auf mögliche Zusammeninformationen in den beiliegenden Handbuchern hin.
• Zeigt an, dass im Gebrauchs- oder Installationshandbuch weiterer Informationen verfügbar sind.

ENTSORGUNG

Dieses Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen theses Produkttes schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling diesen Produktes erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

These Vorschrift ist nur gültig für Mitgliedstaaten der EU.

3 - INHALTSVERZEICHNIS

1-ALLGEMEINEINFORMATIONEN.
2-BILDSYMBOLE 2
2.1-Bildsymbole 2
3 - INHALTSVERZEICHNIS. 4
4-ALLGEMEINE HINWEISE 4
4.1 - Bestimmungs-gemäß Verwendung 9
4.2 - Nicht vorgesehener und potenziell gefährlicher Gebrauch 9
4.3 - Übereinstimmung. 9
5-BESCHREIBUNG DES GERÄTS.....10
5.1 - Identification der Hauptbestandteile.. 10
6 - MONTAGE DES GERÄTS. 12
6.1 - Wandmontage 12
6.2 - Stromanschluss 13
7-BESCHREIBUNG DER FERNBEDIENUNG...14
7.1 - Benutzung der fernbedienung 14
7.2 - Die Fermbedienung wird ohne Batterien gehelfert. 14

7.3 - Position der Fernbedienung 15

8-BEDIENTASTEN UND DISPLAY. 16

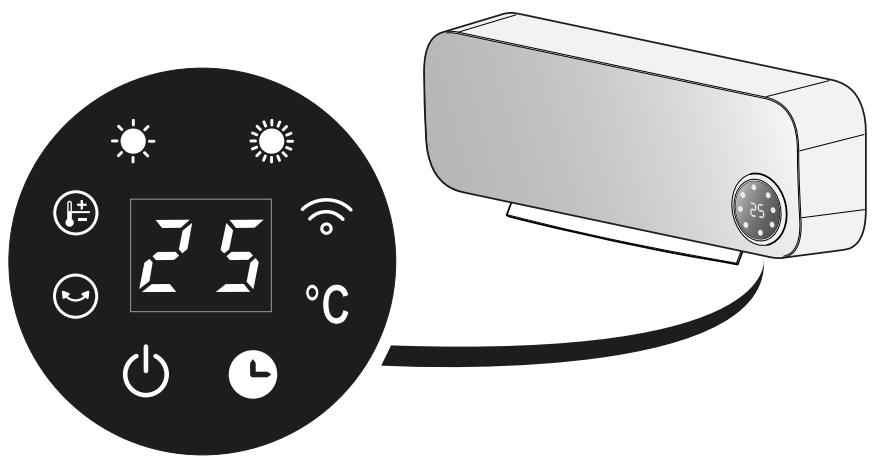

8.1 - Display 16
8.2 - Funktionstaten Fernbedienung....17

9-BETRIEB. 17

9.1 - Ventilator-Modus 17
9.2 - Modus Heizung mit minimaler Leistung. 18
9.3 - Modus Heizung mit maximaler Leistung 18
9.4 - ECO-Modus(Temperatureinstellung) .. 18
9.5 - Modus Ausschaltverzögerung 19
9.6 - Luftleitlamellen-Betrieb 19
9.7 - Modus Wochentimer 19
9.8 - WLAN-Funktion 20
9.9 - Funktion Fenster/Tur offen 20
9.10 - Überhitzungsschutz 21

10 - REINIGUNG 21
10.1 – Aufbewährung des Geräts 22
11-TECHNISCHE DATEN 22

4 - ALLGEMEINE HINWEISE

BEI VERWENDUNG ELEKTRISCHER GERÄTE IST ES STETS ERFORDERLICH, DIE GRUNDLEGENDEN SICHERHEITSVORKEHRUNGEN ZU BEAchteN, UM GEFAHREN FÜR PERSONEN DURCH BRAND, ELEKTRISCHEN STROMSCHLAG UND UNFÄLLE ZU REDUZIEREN, IM EINZELNEN:

Dieses Produktistausschließlich den in thisem Handbuch angegebenen Spezifikationen gemäß zu verwenden. Eine von den Spezifikationen abweichende Verwendung könnte zu schweren Unfällen führen.

Laut Gesetz ist dies ein vertrauliches Dokument, davon gilt das Verbot der Vervielfaltung oder Übermittlung an Dritte ohne ausdrückliche Genehmigung der Firma OLIMPIA SPLENDID.

• ACHTUNG: Dies ist ein elektrisches Gerät und entsprechend vorsichtig zu bedieren.
• ACHTUNG: Zur Vermeidung der Gefahr schwerer Verbrennungen halten Sie das Produkt fern von Kindern und Haustieren.
• ACHTUNG: Kindern ist das Spieler mit jeglicher Produktverpackung, wie zum Beispiel Kunststoffsäcken, zu untersagen.

DE-4

Der Ausbau, die Reparatur oder die Umstellung durch eine unbefugte Person konnte schwere Schäden herbeiführen und bewirkt den Verfall der Herstellergarantie.

Vor dem Anschlieben des Geräts muss überprüft werden, ob die Angaben auf dem Typenschild mit den Daten des Stromnetzes übereinstimmen. Die Platte (W) befindet sich auf der Geräterückseite (Abb. A).

Installieren Sie das Gerät nach den Anweisungen des Herstellers.

Eine fehlerhafte Installation kann Schäden an Personen, Tieren oder Gegenständen verursachen, für die der Hersteller nicht haftbar gegamcht werden kann.

• Das Gerätarf ausschließlich in horizontaler Stellung betrieben werden.
• Positionieren Sie das Gerät so, dass der Luftstrom im Eingang und im Ausgang auf keine Hindernisse trifft.

Wenn das Stromkabel beschädigt ist, muss thesez zur Vermeidung von Gefahren vom Hersteller oder von dessen Technischem Kundendienst beziehungsweise durch gleichermaßen qualifiziertes Personal ersetzt werden. Bei der Installation ist sicherzustellen, dass Schalter und andere Bedienelemente nicht vom Benutzer des Bads oder der Dusche erreichen sind.

• Sie keine Verlängerungskabel verwenden.
• Der Abstand zwischen dem Gerät und anderen Gegenständen muss mindestens 1,5 Meter betragen.
• Das Gerät darf nicht in der Höhe von Wärmequellen aufgestellt werden.
• Das Gerätarf nicht in Bereichen betrieben werden, in denen Benzin, Lacke oder andere entflammbaren Flüssigkeiten gelagert sind.
• Verwenden Sie das Gerät nicht zum Trocknen von Kleidern.

Passen Sie auf, dass keine Fremdkörper in die Ausblas- oder Ansaugöffnungen gelangen, da die Gefahr von elektrischen Schlägen, Feuer und Beschädigungen am Gerät besteht.

• Dieses Gerät ist für den Hausgebrauch nicht für gewerblichen oder industriellen Gebrauch ausgelegt.

Verwenden Sie das Gerät nur unter Befolgung der Anweisungen in dieser Betriebsanleitung. Der Hersteller rät von jedem anderen Gebrauch ab, da dies elektrische Schläge, Feuer oder Verletzungen verursichen könnte.

• Die haufigsten Ursachen für Überhitzung sind Staub- und Flumablagerungen im Gerät. Diese Verschmutzungen müssen regelmäß mit einem Staubsauger aus den Luftungsöffnungen und Gittern abgesaugt werden, dazu den Netzstecker des Gerätsziehen.

Das Gerät nicht mit kratzenden Reinigungsmitteln reinigen. Dazu verwenden Sie einen mit einer warmen Reinigungslösung befeuchteten (nicht nassen) Lappen. Bei Reinigungsrarbeiten immer den Netzsteckerziehen.

• Das Gerätarf nicht an das Stromnetz angeschlossen werden, bevorsollständig zusammengebaut und eingestellt ist.

Während des Betriebs erwartt sich das Gerät leicht. Die Oberflächen nicht von bloßer Hand berühren, um Verbrennungen zu vermeiden.

• Den Netzstecker nie ziehen, bevor das Gerät ausgeschaltet ist.
• Das Kabelarfwarme Oberflächen wahrend des Betriebs nicht berühren.
• Das Kabelarf nicht aufgerollt, aufgewickelt oder um das Gerät herum gewickelt werden, da dies die Isolation schwächen und beschädigten können.
• Betreiben Sie das Gerät nicht im Freien oder auf nassen Flächen. Vermeiden Sie, dass Flüssigkeiten auf das Gerät gelangen. Setzen Sie das Gerät keinen Witterungseinflüssen (Sonne, Regen usw.) aus.
• Schließen Sie das Gerät nicht an Programmiervorrichtungen, Timer oder andere Vorrichtungen an, die diesen automatisch einschalten. Es besteht Feuergefahr, falls es abgedeckt oder nicht richtig positioniert sein sollte.
• Betrieben Sie das Gerät nicht in der Höhe von Vorhängen, da diese in die Ansaugöffnungen gelangen können.
• Zur Vermeidung von Bränden mussen die Luftausfälle des Geräts mindestens 1 m von brennbaren Gegenständen, Stoffen oder Materialien ferngehalten werden.
• Es ist verboten, das Verpackungsmaterial für Kinder zugänglich zu verlassen, da diese eine mögliche Gefahrenquelle darstellt.

• Kindern ab 8 Jahren sowie Personen mit körperlichen, sensoriellen oder mentalen Be einträchtigung en beziehungsweise Personen ohne entsprechende Erfahrung oder Kenntnisse darf die Benutzung des Geräts erlaubt werden unter der Bedingung, dass die Kinder sowie die genannten Personen beaufsichtigt beziehungsweise in die für die Verwendung des Geräts geltenden Sicherheitsvorkehrn gen eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Kinder unter 3 Jahren sind fernzuhalten, wenn sie nicht ständig beaufsichtigt werden.

• Kinder im Alter von 3 bis 8 Jahren dürfen das Gerät nur ein- und ausschalten, unter der Voraussetzung, dass these in seiner normalen Betriebsposition aufgestellt oder installiert wurde und dass die Kinder überwacht werden oder Anweisungen für die sichere Verwendung des Geräts erhalten und die Gefahren begreifen. Kinder zwischen 3 und 8 Jahren dürfen den Stecker nicht einstecken, das Gerät nicht einstellen oder reinigen oder benutzserseitige Wartungsarbeiten durchführung.
• Die Verwendung des Heizgerätes in der Höhe von Badewannen, Duschen oder Schwimmbadern ist strengstens verboten.

ACHTUNG - Einige Teile des Geräts können sehr heißt werden und damit Verbrennungen verursichen. Achten Sie ganz entsprechenden auf anwesende bKinder und schwachere Personen im Allgemeinen.

• Kinder dürfen nicht mit dem Gerät speilen.
• Die dem Benutzer obliegenden Reinigungs-und Pflegearbeiten)durfen nicht von unbeauf)sichtigten Kindern durchgefuhrt werden.
• Die Verwendung des Heizgerätes in der Höhe von Badewannen, Duschen oder Schwimmbadern ist strengstens verboten.

ACHTUNG: Bedecken Sie das Gerät nicht, um Überhitzung zu vermeiden.

• Das gesamte Transport- und Installationspersonal der Maschine muss mit den vorliegenden Anweisungen vertraut sein.
• DIE HERSTELLERFIRMA ÜBERNIMMT KEINERLEI VERANTWORTUNG FÜR SCHÄDEN AN PERSONEN ODER SACHEN, DIE DURCH NICTBEACHTUNG DER IM VORLIEGenden BENUTZERHANDBUCH ENTHALKEN SICHERHEITSVORSCHRIFTEN ENTSTEHEN.

• Während der Montage und bei sãmtlichen Instandhaltungstätigkeiten müssen die Vorsichtsmaßnahmen eingehalten werden, die in thisem Benutzerhandbuch und auf den Schildern im Innern der Geräte angeführht sind; außer dem müssen sãmtliche Vorsichtsmaßnahmen ergriffen werden, die der gesunde Menschenverstand gebietet und die durch die am Installationsort geltenden Sicherheitsbestimmungen vorgeschrieben sind.

• Bei der Auswechselung von Einzelteilenitte ausschließlich original OLIMPIA SPLENDID-Ersatzteile verwenden.

Bei längerem Nichtgebrauch des Geräts oder wenn sich im klimatisierten Raum niemand aufhält, wird zur Vermeidung etwaiger Unfälle empfohlen, die Stromversorgung zu trennen. Ziehen Sie nicht am Stromkabel oder am Gerät selbst, um den Stecker aus der Steckdose zuziehen.

Zur Reinigung des Geräts weder flüssige oder korrosive Reiniger verwenden; kein Wasser oder andere Flüssigkeiten auf das Gerät spritzen, da diese die Kunststoffkomponenten beschädigen oder gar Stromschläge verursachen können.

Das Gerät und die Fernbedienung vor Nisse schützen. Es konnen Kurzschlüsse oder Brände entstehen.

Bei Funktionstörungen (z.B.: ungewöhnliche Gerausche, unangeneh-mer Geruch, Rauch, ungewöhnlicher Überhitzung, elektrische Dispersion, usw.) muss die Stromversorgung umgehend getrennt werden. Wenden Sie sich an den örtlichen Handler.

Stecken oderziehen Sie den Netzstecker nicht während des Betriebs. Brand- oder Stromschlaggefahr.

Berühren Sie (falls in Betrieb) das Produkt nicht mit feuchten Händen. Brand- oder Stromschlaggefahr.

Den Luft eintritt und Austritt nicht blockieren; Gefahr von Produktschäden. Führn Sie nicht die Höhe oder Gegenstände in den Luft einlass oder -auslass, während das Gerät in Betrieb ist.

Bei Gasaustritt aus anderen Geräten den Raum vor dem Einschalten des Klimagerats zunachst gut lüften.

• Nach dem Auspacken kontrollieren Sie, ob das Gerät in einwandfreiem Zustand und ohne sightbare Beschädigungen durch den Transport ist. Im Zweifelsfalle benutzen Sie das Gerät nicht und wenden sich an ein autorisiertes Kundendienstcenter.

Dieser Heizofen ist nicht mit einer Vorrichtung für die Steuerung der Raumtemperatur versehen. Denselben nicht in kleinen Räumen und mit darin befindlichen Personen einsetzen, die nicht in der Lage sind, diese aus eigenen Stücken zu verlassen, es sei dess, diese werden ständig überwacht.

• Verwenden Sie das Gerät nicht, wenn es Ihnen heruntergefallen ist.

4.1 - Bestimmungs-gemäß Verwendung

• Das Apparatarf ausschließlich zur Erzeugung von Warm-Luft verwendet werden, damit in den Räumlichkeiten eine angenehmte Temperatur geschaffen wird.
• Jeder Gebrauch des Apparat, der über die beschriebene Verwendung hinausgeht, gilt als nicht zulässig und enthebt die Fa. OLIMPIA SPLENDID von jeder Verantwortung.
  Die Funktionen des Geräts NUR mit der mitgelieferten Fernbedienung steuern.
• Das Gerät ist mit einer besonderen Funktion ausgestattet, die vom Benutzer aktiviert werden kann und die es ermöglich, das eventuelle Öffnen eines Fensters festzustellen und den Betrieb im Frostschutzmodus zu erzwingen, um Energieverschwendung zu vermeiden.

4.2 - Nicht vorgesehener und potenziell gefährlicher Gebrauch

• Das Gerät MUSS gemäß den nachstehenden Beschreibungen und unter Beachtung aller auf den vorhergehenden Seiten beschriebenen Warnhinweise installiert werden.
• In der Höhe des Klimagerats ist der Gebrauch von Gas, Benzin oder anderen brenbaren Flüssigkeiten VERBOTEN.

4.3 - Übereinstimmung

Dieses Produkt ist mit der CE-Markierung zur Kennzeichnung der Übereinstimmung mit den Normen 2014/35/UE (Niederspannung), 2014/30/UE (elektramagnetische Verträglichkeit) versehen und 2014/53/EU (Funkanlagen-Richtlinie).

5 - BESCHREIBUNG DES GERÄTS

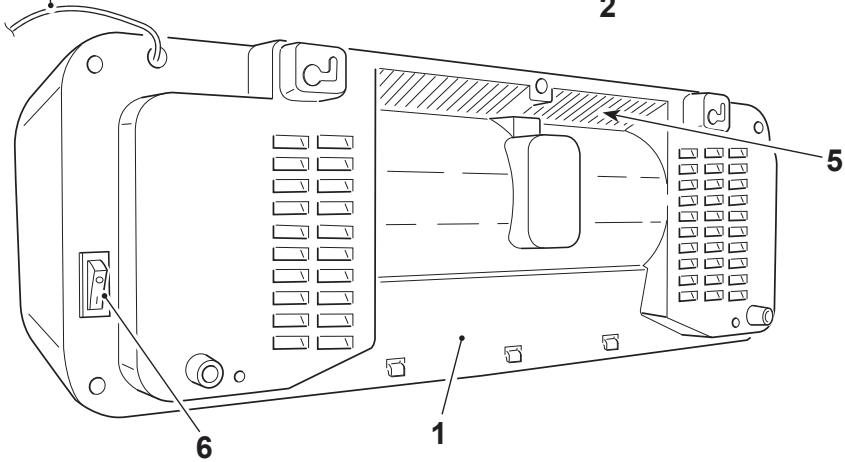

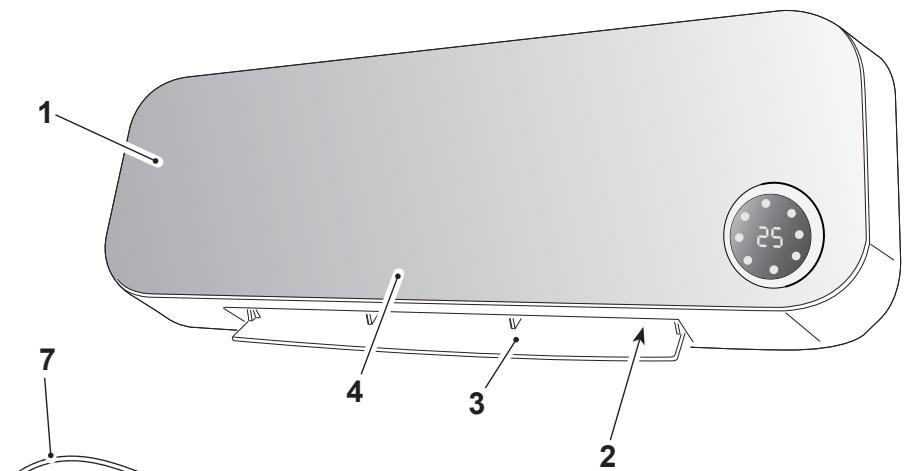

5.1 - Identification der Hauptbestandteile und der mitgelieferten Komponenten

Die Verpackung des Geräts besteht aus einem Karton.

1. Gerats
2. Luftauslassrost
3. Luftauslassklappe
4. Display
5. Lufteinlassgitter
6. Schalter 0/1 (OFF/ON)
7. Versorgungskabel
8. Gebrauchsanweisung
9. Fernbedienung
10. Dubel und Schrauben zur Wandbefestigung des Geräts (3)
11. Batterien für Fernbedienung (3V - Typ CR2025)

X

6 - MONTAGE DES GERÄTS

6.1 - Wandmontage

Nach dem Entfernen der Verpackung das Gerät auf Universehrheit prüfen. Im Zweifelsfall das Gerät nicht benutzen und Fachpersonal zurateziehen.

Das Gerät muss an einer Wand aus Mauerwerk oder hitzebeständigem Material (nicht aus Holz oder Kunststoff, der leicht Überhitzung ausgesetzt ist), montiert werden.

Für die richtige Montage wie folgt vorgehen:

Das Gerät muss folgendermaßen montiert werden:

• Es muss verhindert werden, dass eine Person, die sich in der Badewanne oder in der Dusche befindet, den EIN/AUS-Schalter und die Tasten berühren kann.
• mindestens 300 mm Abstand zu den Wande
• mindestens 1000 mm Abstand zu entflammbaren Materialien (Vorhänge, Textilien usw...)

Das Gerät NICHT unterhalb von Stromsteckdosen montieren.

Eine Steckdose in der Höhe des Geräts vorsehen und sicherstellen, dass sie im Hinblick auf die Länge des Speisekabels nicht zuweit entfernt ist (Abbildung C).

a. Den Bereich feststellen, in dem das Gerät montiert werden soll.
b. Zwei 6 mm große Löscher in einem Abstand von 315mm bohren (Abbildung D).

Die Löcher müssen mindestens 2000 mm vom Fußboden und 350 mm von der Decke entfernt sein (Abbildung D).

Beim Bohren in der Wand kontrollieren, dass keine elektrischen Leitungen oder Wasserrohre vorhanden sind.

c. Die Dubel in die gebohrten LÖcher einsetzen und danach die mitgelieferten Schrauben anziehen.
d. Die Schrauben nicht vollständig anziehen, sondern in einem Abstand von ca. 10 mm zur Wand halten (Abbildung E).

Sicherstellen, dass die Schrauben fest in der Wand sitzen.

DE-12

e. Die an der Rückseite des Geräts vorhandenen Sitze (X) auf die Schrauben setzen und das Gerät gegen die Wand drücken (Abbildung F - Schritt 1).
f. Das Gerät ca. 10 mm nach links drücken (Abbildung F - Schritt 2), danach ca. 8 ÷ 10 mm nach unter drücken (Abbildung F - Schritt 3).
g. Zuletzt kontrollieren, ob das Gerät stabil und fest an der Wand verankert ist.

6.2 - Stromanschluss

• Bevor der Stecker des Geräts in die Netzsteckdose gesteckt wird, ist sicherzustellen, dass die auf dem Typenschild angegebenen Spannungswerte denen des Stromnetzes entsprechen und dass die Steckdose wirsam geerdet ist.
• Sollte die Steckdose nicht mit dem Stecker des Geräts kompatibel sein, die Steckdose von Fachpersonal auswechseln und durch eine geeignete ersetzen setzen. Dabei ist zu kontrollieren, ob der Kabelquerschnitt der Steckdose für die Leistungsaufnahme des Geräts geeignet ist. Im Allgemeinen wird davon abgeraten, Adapter und/oder Verlängerungskabel zu verwenden. Falls ihre Verwendung unerlässlich sein sollte, müssen sie den geltenden Sicherheitsvorschriften entsprechen und ihre Strombelastbarkeit (A) darf nicht unter der maximalen Stromstände des Geräts liegen.
• Die Steckdose muss leicht zugänglich sein, damit sich der Stecker im Notfall leichtziehenlässt.

a. Den Stecker in die Steckdose stecken.
b. Den Schalter auf „I" (ON) drücken (6); das Gerät ist nun betriebsbereit.

Dieses Produkt ist mit einer Klappe ausgestattet, die sich beim Einsatzen des Produkts automatisch öffnet und beim Abschalten automatisch schließt.

-Bewegen Sie die Klappe nicht mit den Händen. -

Das Gerät könnte beschädigt oder verformt werden. Beim versehentlichen Öffnen der Klappe mit den Händen wird diese teilweise oder vollständig geschlossen.

7 - BESCHREIBUNG DER FERNBEDIERUNG

7.1 - Benutzung der fernbedienung

Mit der mit Das Gerät mitgelieferten Fernbedienung konnen Sie das Gerät bequem bedieren. Gehen Sieitte sehr sorgfältig mit der Fernbedienung um, insbesondere:

• sollte sie nicht nass gemacht werden (nicht mit Wasser reinigen oder in den Regen legen).
• davon sie nicht fallen gelassen werden oder heftige Stöße erleiden.
• davon sie nicht direkter Sonneneinstrahlung ausgesetzt werden.

Die Fernbedienung arbeitet mit Infrarot-Technologie.

• Während der Benutzung)dürfen zwischen Fernbedienung und Gerät keine Hindernisse vorhanden sein.
• Werden in der Höhe des Klimagerätes auch andere Geräte mit Fernbedienung benutzt (TV, Stereoanlagen usw.), kann es zu Interferenzen kommt.
• Elektronische Lampen und Leuchtstofflampen können die Übertragung von der Fernbedienung zum Gerät stären.

• Wird die Fernbedienung längerere Zeit nicht benutzt, sind die Batterien herauszunehmen.

• In der Fernbedienung die Batterie-Trennasche entfernen, sodass die Fernbedienung mit Strom betriebsbereit wird.

7.2 - Die Fernbedienung wird ohne Batterien geleifert

Die Fernbedienung verwendet eine 3V-Knopfbatterie (Typ CR2025).

Die Batterie muss ersetzt werden, wenn sich die Einstellungen des Geräts bei einem Druck auf die Tasten der Fernbedienung nicht mehr ändern.

• Wird die Fernbedienung für ein paar Wochen oder länger nicht benutzt,nehmen Sie die Batterie hereus.

Etwaige Leckagen der Batterie konnen die Fernbedienung beschädigen.

• Bei normalem Gebrauch beträgt die durchschnittliche Lebensdauer der Batterie ca. sechs Monate.

Die Batterie ersetzen, wenn der Piepton bei der Bedienung des Geräts nicht mehr zu horen ist.

Es sind immer neue Batterien zu verwenden, und beiden Batterien sind gleichzeitig auszubauschen.

Die Verwendung alter Batterien oder Batterien verschiedenen Typs können die Funktionseweise der Fernbedienung beeinträchtigen.

• Wenn die Batterie entladen ist, muss sie ersetzt und an einer davon vorgesehenen Sammelstelle oder gemäß den örtlichen Vorschriften entsorgt werden.
• Die Batterien nicht aufladen oder auseinandernehmen. Die Batterien nicht ins Feuer werfen. Sie konnen Feuer fangen oder explodieren.
• Tropft die Batterieflüssigkeit auf Haut oder Kleidung muss sie mit sauberem Wasser gründlich abgewaschen werden. Die Fernbedienung nicht mit Batterien benutzen, an denen bereits Lecklagen aufgetreten sind. Die in den Batterien enthaltenen Chemikalien können Verbrennungen oder andere Gesundheitsrisiken hervorrufen.

Austausch der Batterie (Abbildung G):

a. Auf die Lasche an der Seite drücken und den Batteriehalter aus dem Gehäuse der Fernbedienung Herausziehen.
b. Die Batterie mit dem „+“-Symbol nach oben in die Halterung einlagen.
c. Den Batteriehalter richtig in das Batteriefach einsetzen und ihn ganz hineinschieben.

7.3 - Position der Fernbedienung

Die Fernbedienung in einer Position halten, aus der das Signal den Empfänger des Innengerats erreicht (max. Abstand ca. 8 Meter - bei vollen Batterien) (Abbildung H). Durch Hindernisse (Möbel, Vorhänge, Wände, usw.) zwischen der Fernbedienung und dem Gerät wird die Reichweite der Fernbedienung reduziert.

8 - BEDIENTASTEN UND DISPLAY

8.1 - Display

Die LEDs auf dem Display zeigen den Status des Geräts an.

Die Bedeutung der LEDs ist wie folgt:

K

○	Ständig leuchtende Led: Modus WLAN aktiv
	Blinkende Led: Verbindungssuche mittels WLAN
○	Taste ON/OFF - Wahl der Betriebsart
○	Modus minimale Leistung aktiv
○-○	Modus maximale Leistung aktiv
°C	LED Temperatur
○	Blinkende Led: Funktion Klappenschwingung aktiv
○+	LED leuchtet konstant, Temperaturanzeige blinkt: Temperatureinstellung per Fernbedienung
	LED blinkt: Funktion Fenster/Tür offen aktiv
○	Taste Timer-Modus
25	Leuchtet konstant: Anzeige der Raumtemperatur
	Blinkt: Temperatureinstellung per Fernbedienung

DE-16

8.2 - Funktionstasten Fernbedienung

Die mitgelieferte Fernbedienung erleichtert die Einstellungen und die Funktionen des Geräts.

Bei jedem Drücken einer Taste der Fernbedienung gibt das Geräte einen Piepton aus, um den Empfang des Signals zu bestätigten.

Zur Verwendung des Geräts zuerst auf den Schalter auf der rechten Geräteseite „I" (ON) drücken (Position 6 - Abbildung X).

Taste ON/OFF

Auf die Taste drücken, um das Gerät einzuschalten; das Gerät startet im FAN-Modus und die Luftleitlamelle öffnet sich.

Erneut drücken, um das Gerät auszuschalten.

Taste Auswahl Betriebsmodus

Die Taste drücken, um die gewünschte Betriebsart einzustellen.

Minimale Leistung (LOW) > Maximale Leistung (HIGH) > Ventilator (FAN)

Taste Luftleitlamelle (SWING)

Die Taste drucken, um die Luftrichtung zu regeln.

Taste Ausschaltverzögerung

Die Taste drücken, um die Ausschaltverzögerungszeit des Gerätes zu bestätigten/loschen.

Taste ECO-Modus(Temperatureinstellung)

Die Taste drücken, um die gewünschte Temperatur einzustellen. Nachdem Drücken die Temperatur mit den Tasten (+) und (-) einstehen (Bereich: 18 ^ C÷ 45^ ).

—TasteErhöhung/VerringerungderEinstellungswerte

9 - BETRIEB

9.1 - Ventilator-Modus

In this sem Modus hat das Gerät keinen Einfluss auf die Temperatur oder Luftfeuchtigkeit der Raumluft.

Durch Drücken der Taste ON/OFF wird das Gerät in thisem Modus gestartet.

9.2 - Modus Hezung mit minimaler Leistung

Mit im Lüfter-Modus eingeschaltetem Gerät, die Taste (B), um die Mindest-Heizleistung zu aktivieren. Auf dem Display des Geräts leuchtet die Led - auf.

9.3 - Modus Heizung mit maximaler Leistung

Mit im Mindestleistung eingeschaltetem Gerät, die Taste zwei Mal drücken, um die höchste Heizleistung zu aktivieren. Auf dem Display des Geräts leuchtet außer der Led auch die Led (- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Wenn einer der Heizmodi durch Drucken der ON/OFF-Taste © zum Ausschalten des Gerätes aktiviert wurde, die Anzeige beginnnt für 30 Sekunden rückwärts zu zahlen. Danach schaltet sich das Gerät aus.

9.4 - ECO-Modus(Temperatureinstellung)

Bei eingeschaltetem Gerät wird die Raumtemperatur auf dem Display angezeigt.

Wenn das Gerät in Betrieb ist, blinkt nach dem Drücken der Taste 1+ der Temperaturwert und die eingestellte Temperatur wird angezeigt.

Innerhalb von 5 Sekunden auf die Tasten () und (一) drücken, um die gewünschte Temperatur einzustellen (Bereich: 18^ ÷ 45^ - Einstellschritte 1^ ). Zur Bestätigung der Einstellung, 5 Sekunden abwarten; das Display zeigt wieder die Raumtemperatur an.

Ist die eingestellte Temperatur etwas hóher als die Raumtemperatur (+1÷2 °C), wird automatisch die Heizfunktion bei minimaler Leistung aktiviert (-) - eingeschaltet).

Ist die eingestellte Temperatur wesentlichHigher als die Raumtemperatur (>3^) wird automatisch die Heizfunktion bei maximaler Leistung aktiviert (LED leuchten).

Ist die eingestellte Temperatur geringer als die Raumtemperatur, beendet das Gerät die Heizfunktion, nach 30 Sekunden hält der Lüfter an (Led LOW und HIGH blinken) und die Schwingung der Klappen hält an (Led blinken).

Die eingestellte Temperatur kann während des Betriebs jederzeit geändert werden.

9.5 - Modus Ausschaltverzögerung

Bei eingeschalteten Gerät auf die Taste © zum Aktivieren und Einstellen der Ausschaltverzögerung drücken; die LED TIMER leuchtet auf dem Display des Geräts und der Wert wird angezeigt OH.

Einmal oder mehrmals auf die Taste drücken, um die gewünschte Verzögerungszeit (1 bis 8 Stunden) einzustellen, nach der sich das Gerät ausschaltet.

Ca. 5 Sekunden warten, ohne eine Taste zu drücken, die Verzögerung wird eingestellt und auf dem Display leuchtet die LED TIMER.

Nach Bestätigung der Aktivierung des Timers kann die Betriebsart jederzeit durch Drücken der Taste geändert werden. Nach Ablauf der eingestillten Zeit wird das Gerät abgeschaltet.

Um die verzögerte Abschaltung rückgangig zu machen, die Taste drücken; das Gerät wechsel in den Standby-Modus oder alternative dazu den einstellen Vorgang wiederholen und den Wert einstellen.

Die gewünschte Verzögerungszeit kann eingestellt werden, solange die numerische Stundenanzeige blinkt. Nach Abschluss der Einstellung hört der Zahlenwert nach 5 Sekunden auf zu blinken und wird automatisch gespeichert. Wenn die Verzögerungszeit weiter geändert werden soll, muss der Vorgang erneut von Anfang an ausgeführrt werden.

These Funktion kann gemeinsam mit dem Wochen-Timer eingestellt werden.

9.6 - Luftleitlamellen-Betrieb

Durch Drücken der Taste bei laufendem Gerät beginnt die Luftleitlamelle zu schwingen. Wenn die Lamelle in einer bestimmten Position angehalten werden soll, um den Luftstrom zu lenken, erneut auf die Taste drucken, wenn die Lamelle wie gewünscht ausgerichtet ist. Erneut auf die Taste drucken, um das Schwingen der Luftleitlamelle wieder aufzunehmen.

9.7 - Modus Wochentimer

These Funktion kann nur mittels der App aktiviert werden.

9.8 - WLAN-Funktion

Um diese Funktion zu aktivieren, das Gerät einschalten; wird die Raumtemperatur auf dem Display angezeigt und die Led „WLAN“ blinkt in Erwartung der Verbindung mit der Vorrichtung.

Ist die Vorrichtung mit dem Gerät verbunden, leuchtet die Led dauerhaft.

Um diese Funktion zu deaktivieren, etwa 3 Sekunden die Taste oder gedrückhalten, bis das Gerät einen Piepton erzeugt und die Led „WLAN“ blinkt.

Die Anleitungen für den Anschluss an das WLAN-Netz und die Verwendung der App sind auf der Website

www.olimpiasplendid.de im Download-Bereich erhältlich.

9.9 - Funktion Fenster/Tür offen

Wenn die Funktion FENSTER/TÜR OFFEN aktiviert ist, kann das Geräte eine anormale Zufahr kalter Luft in das Zimmer feststellen.

Wenn sich das Gerät im Heizmodus oder im eingestillten Temperaturmodus befindet (die Funktion kann im Ventilatormodus nicht aktiviert werden), wird in dieser Zustand die Funktion aktiviert, wenn es ein Sinken der Raumtemperatur um eine Grade feststellt.

Bei jedem Anschließlich des Geräts an das Stromnetz ist die Funktion FENSTER/TÜR OFFEN deaktiviert.

Wenn these Funktion deaktiviert ist, Funktioniert das Gerät normal.

Die Temperaturerfassung beginn't 1 Minute nach dem Erkennen des geöffneten Fensters/der geöffneten Tur. Die Funktion aktiviert sich mit einem Zyklus, der 10 Minuten dauert und alle 5 Minuten misst das Gerät die Umgebungstemperatur, um zu prufen, ob das Fenster/die Tur geschlossen wurde.

Wenn das Gerät während der Prüfung

• eine Differenz von ≤ 8^ zur Umgebungstemperatur erkennt, heizt das Gerät weiter und die Erkennung des geöffneten Fensters/der geöffneten Tur setzt sich fort,
• eine Differenz von >8^ zur Umgebungstemperatur erkennt, stoppt das Gerät den Heizbetrieb und gehen in den Standby-Modus und die Erkennung des geöffneten Fensters/der geöffnen Tur wird unterbrochen.

These Funktion kann nur mittels der App aktiviert werden.

9.10 - Überhitzungsschutz

Das Gerätist mit einem Überhitzungsschutz ausgestellt, der es im Fall der Überhitzung abschaltet.

In thisem Fall:

a. Das Gerät ausschalten;
b. die mögliche Ursache beseitigen (Gitter Luftansaugung verstopft, Hindernisse vor dem Luftteinlass oder Luftauslass usw.);
c. das Gerat 15-20 Minuten lang abkühlen halten;
d. das Gerät neu starten.

Falls das Problem weiterhin besteht, das Gerät ausschalten, den Stecker aus der Netzsteckdoseziehen und den Handler oder den technischen Kundendienstkontaktieren.

10 - REINIGUNG

Vor jeglichem Eingriff zur Reinigung oder Wartung das Gerätausschalten, das Netzkabel aus der Steckdoseziehen und warten, bis die bereits Teile abgekühlt sind.

Zur Reinigung des Geräts und der Fernbedienung ein trockenes Tuch verwenden.

Wenn das Gerät sehr schmutzig ist, kann ein mit lauwarmem Wasser (max. 50^ ) angefeuchtetes Tuch und ein sanfes Reinigungsmittel verwendet werden, um die Außenseiten zu reinigen (Abbildung L). Danach mit einem trockenen Tuch abtrocknen.

Kontrollieren, dass das Gerät vollkommen trocken ist, bevor der Stecker wieder in die Netzsteckdose gesteckt wird.

Zur Reinigung des Geräts keine chemische behandelten oder antistatischen Lappen verwenden.

Weder Benzin, Lösungsmittel, Poliermittel, Lösungsmittel oder Ähnliches verwenden. Diese Produkte können Brüche oder Verformungen der Kunststoffoberfläche verursachen.

Zur Reinigung des Geräts niemals Öle, Chemikalien oder abrasive Produkte verwenden.

Das Gerät nicht mit Wasser waschen oder in Wasser tauchen.

Einen Staubsauger benutzen, um den Staub an den Luftintritts-/Luftaustrittsgittern zu entfern.

Bei Betriebsstörungen des Geräts nicht versuchen, es zu zerle-gen, sondern den Handler oder den technischen Kundendienstkontaktieren.

10.1 – Aufbewährung des Geräts

Falls beabsichtigt wird, das Gerät für einen besonders langen Zeitraum nicht zu benutzen, oder falls Arbeiten durchgeführt werden müssen, bei denen viel Staub entstehen, empfehlen wir, das Gerät von der Wand abzunehmen und zusammen mit der Fernbedienung (ohne Batterien) in der Originalverpackung aufzubewahren.

In einem kühlen Raum und vor Feuchtigkeit geschützt aufbewahren.

11 - TECHNISCHE DATEN

Für die nachstehend aufgeführten technischen Daten auf dem am Geräte angebrachten Typenschild nachsehen (Abbildung A und M):

• Versorgungsspannung
  Aufgenommene Leistung
• Isolationsklasse
  Gewicht des Geräts

Tabelle - Informationsanforderungen für RaumGerät (siehe Seite X-4)

INDICE GENERAL

El indices general de este manual se proportionsiona en la page "ES-4".

1 - INFORMACIONES GENERALES

TECHNISCHE KLANTENDIENST

Inhoudsopgave

9.10 - Bescherming gegen oververhitting

11 - TECHNISCHE GEGEVENS
