MANUALE UTENTE 800AG2-125.5 DEXTER

Manuale di Istruzioni

Grazie per aver acquistato quello prodotto. Vi raccomandiamo di leggere attendamente il manuale di installazione, utilizzo e manutenzione. Questo prodotto è stato progettato per offrirvi la massima soddisfazione.

Per riceveare assistenza, il personale del punto vendita è a sua disposizione.

Euyapiotoue yia tny ayopacauotou npoiovtoc. ac ouuboueuoue va diaaosete npoeektikac oyniec ekataoanc, xonc kal ouvtnponc. xediaaae auto to npoiov yia va oc npoopepln kavonoinon.

Av xpeiazote BohTeia, n ouaasa Tou kataotmuatoc ano to onio ayopaoate to npoiovival otn diaeoanac

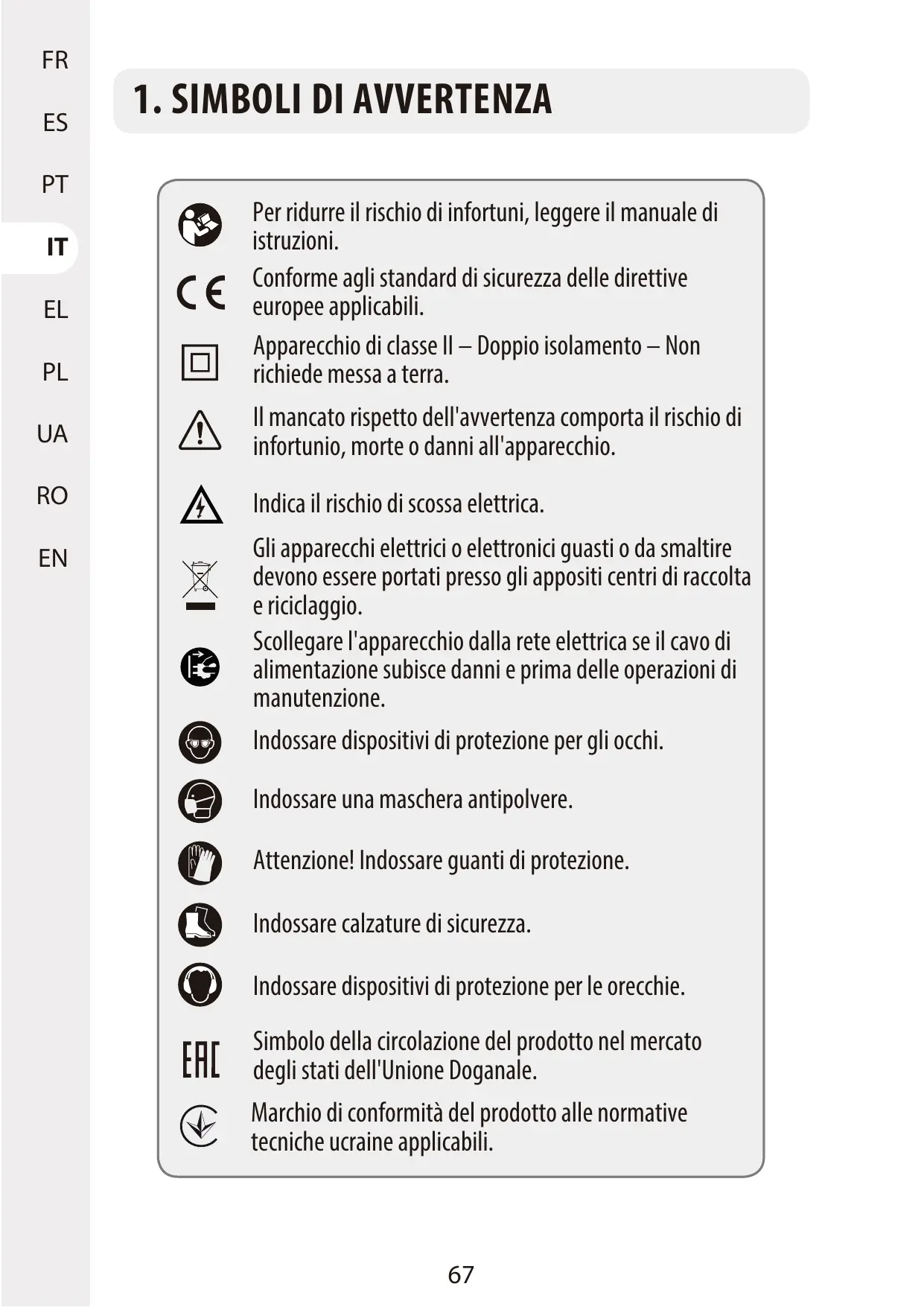

1. SIMBOLI DI AVVERTENZA

Per ridurre il rischio di infortuni, leggere il manuale di istruzioni.

Conformeagli standard di sicurezza delle direttive europee applicabili.

Apparecchio di classe II - Doppio isolamento - Non richiede messa a terra.

Il mancato rispetto dell'avventenza comporta il rischio di infortunio, morte o danni all'apparecchio.

Indica il rischio di scossa elettrica.

Gli apparecchi elettrici o elettronici guasti o da smaltire devono essere portati presso gli apposti centri di raccolta e riciclaggio.

Scollegare l'apparecchio alla rete elettrica se il cavo di alimentazione subisce danni e prima delle operazioni di manutenzione.

Indossare dispositivi di protezione per gli occhi.

Indossare una maschera antipolverre.

Attenzione! Indossare quanti di protezione.

Indossare calzature di sicurezza.

Indossare dispositivi di protezione per le orecchie.

Simbolo della circolazione del prodotto nel mercato degli stati dell'Unione Doganale.

Marchio di conformità del prodotto alle normative tecniche ucraine applicabili.

2. AVVERTENZE DISICUREZZA GENERICHE

AVVERTENZA! Leggere tutte le avventenze e le istruzioni di sicurezza. Il mancato rispetto delle avventenze e delle istruzioni comporta il rischio di scossa elettrica, incendio e/o lesioni gravi.

Conservare tutte le avventenze e le istruzioni per futuro riferimento. // termine "utensile elettrico" utilizzato nelle avventenze indica un utensile elettrico alimentatotramite rete elettrica (con cavo) o batterie (senza cavo).

1) Sicurezza dell'area di lavoro
a) Mantenere l'area di lavoro pulita e bene illuminata. Il disordine e la scarsa illuminazione favoriscono gli incidenti.
b) Non usare l'utensile elettrico in atmossere esplosive, ad esempio in presenza di liquidi, gas o polveri inflammabili. Gli utensili elettrici creano scintille che possono incendiare polveri o fumi.
c) Durante l'uso dell'utensile elettrico, tenere a distanza i bambini e le persone presenti. Le distrazioni possono far perdere il controllo dell'apparecchio.

2) Sicurezza elettrica

a) Le spine degli utensili elettrici devono essere adatte al tipo di presa. Non modificare la spina in alcun modo. Non usare adattatori con gli utensili elettrici dotati di messa a terra (collegati a massa). L'uso di spine originali corrispondenti al tipo di presa riduce il rischio di scossa elettrica.
b) Evitare il contatto fisico con superfici collegate a terra come tubi, radiatori, fornelli elettrici e frigoriferi. Il rischio di scossa elettrica augmentationa se il proprio corpo è collegato a terra.
c) Non esporre gli utensili elettrici a pioggia o umidità. L'infiltrazione di acqua all'interno di un utensile elettrico aumento il rischio di scossa elettrica.
d) Non utilizzare il cavo in modo impropriazio. Non usare il cavo per trasportare, tirare o scollegare l'utensile elettrico alla presa di corrente. Tenere il cavo al riparo da calore, olio, bordi taglienti o parti

in movimento. La presenza di cavi danneggiati o aggrovigliati aumento il rischio di scossa elettrica.
e) Durante l'uso di un utensile elettrico all'aperto, utilizzare una prolunga idonea per usi esterni. L'uso di un cavo idoneo riduce il rischio di scossa elettrica.
f) Se è necessario lavorare in un luogo umido, utilizzare un circuito elettrico dotato di interrottore differenziale (RCD). L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.
3) Sicurezza personale
a) Durante l'uso di un utensile elettrico, prestare sempre la massima attenzione e utilizzare il buon senso. Non usare un utensile elettrico se si è stanchi o sotto l'effetto di drophe, alcol o farmaci. Anche un solo momento di disattenzione durante l'uso dell'utensile elettrico comporta il rischio di lesioni gravi.
b) Indossare dispositivi di protezione individuale. Indossare sempre occhiali di protezione. I dispositivi di protezione individuali come maschere antipolvere, calzature antiscivolo, caschi e cuffie per le orecchie, se utilizzati quando le circostanze lo richiedono, riducono il rischio di infortuni.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia in posizione di spegnimento prima di sollevare, trasportare o collegare l'utensile elettrico alla presa di corrente e/o alla batteria. Per ridurre il rischio di incidenti, non trasportare gli utensili elettrici tenendo le dita sull'interruttore e non collegarli alla presa di corrente se l'interruttore è in posizione di accensione.
d) Rimuovere eventuali chiavi di regolazione o avvitamento prima di accendere l'utensile elettrico. Una chiave di serraggio rimasta inserita in un elemento mobile dell'utensile elettrico può provocare infortuni.
e) Non sbilanciarsi o sporgersi. Mantenere sempre un buon equilibrio evitando posizioni instabili. Ciò assicura un miglioramento dell'utensile elettrico in situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare indumenti ampi o gioielli. Tenere capelli, indumenti e quanti lontani delle parti in movimento. Indumenti ampi, gioielli e capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se sono disponibili dispositivi per l'estrazione e la raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. L'uso di tali dispositivi cui si rurre i rischi relativi alla polvere.

4) Uso e manutenzione dell'utensile elettrico
a) Non forzare l'utensile elettrico. Utilizzare l'utensile più adatto al lavoro da svolgere. L'utensile elettrico è più sicuro ed efficace se utilizzato alla velocità per la quale è stato progettato.
b) Non utilizzare l'utensile elettrico se l'interruttore non funziona. Gli etensili elettrici che non possono essere accesi e spenti correttamente sono pericolosi e devono essere riparati.
c) Scollegare l'utensile elettrico alla presa di corrente e/o alla batteria prima di regolarlo, riporlo o sostuire gli accessori. Tali misure preventive riducono il rischio di avvio accidentale dell'utensile elettrico.
d) Riporre gli utensili elettrici fuori alla portata dei bambini e non permetterne l'uso a persona che non hanno familiarità con

l'apparecchio o con queste istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone non competenti.

e) Mantenere gli utensili elettrici in buono stato. Verificare che le parti mobili non siano disallinate o inceppate, che i componenti non siano danneggiati e che non siano presenti altri problemi che potrebbero pregiudicare il corretto funzionamento dell'utensile elettrico. Se l'utensile elettrico è danneggiato, farlo riparare prima di utilizzarlo nuovamente. Molti incidenti sono provocati da utensili elettrici in cattive condizioni.
f) Mantenere gli utensili di taglio puliti e affiliati. Un'adeguata manutenzione e affilatura degli accessori da taglio riduce il rischio di inceppamento e facilitita il controllo dell'utensile elettrico.
g) Usare l'utensile elettrico, gli accessori, le punte ecc. conformmente a queste istruzioni, tenendo conta delle condizioni dell'area di lavoro e del tipo di lavoro da svolgere. L'uso dell'utensile elettrico per operazioni diverse da quale per cui è progettato più comportare situazioni di pericolo.
5) Riparazioni

a) Affidare la riparazione dell'utensile elettrico a personale qualificato eutilizzare esclusivamente parti di ricambio identiche. Ciò garantisce la sicurezza dell'utensile elettrico.

Avvertenze di sicurezza comuni alle operazioni di smerigliatura a) Questo utensile elettrico è progettato per essere usato come smerigliatrice o utensile da taglio. Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite insieme a quello utensile elettrico. Il mancato rispetto delle istruzioni sulla riportate comprata il rischio di scossa elettrica, incendio e/o gravi infortuni.
b) Questo utensile elettrico non è progettato per eseguire operazioni di levigatura, spazzolatura metallica o lucidatura. Le operazioni per le quali l'utensile non è progettato possono creare pericoli ed esporre l'utente al rischio di infortuni.
c) Non utilizzato accessori non specificamente progettati e raccomandati dal costruttore dell'utensile. Le operazioni per le quali l'utensile non è progettato sono create pericoli ed esporre l'utente al rischio di infortuni.
d) La velocità nominale dell'accessorio deve essere almeno equivalente alla velocità massima indicata sull'utensile elettrico. Accessori che ruotano più velocemente della loro velocità nominale possono rompersi oVenire espulsi ad alta velocità.
e) Il diametro esterno e lo spessore dell'accessorio devono corrispondere alle specifiche dell'utensile elettrico. Accessori della misura non corretta non possono essere controllati o protetti adeguatamente.
f) Gli accessori devono adattarsi perfettamente alla filettatura del mandrino dell'utensile elettrico. Nel caso di accessori fissatitramite flange, il foro dell'accessorio deve corrispondere al diametro di posizionamento della flangia. Gli accessori che non si adattano al mandrino dell'utensile elettrico saranno sbilanciati, vibreranno in modo eccessivo e potranno causare perdita di controllo.
g) Non utilizzato accessori danneggiati. Ispezionare gli accessori prima di anni utilizzato; ad esempio, verificare che i dischi abrasivi non siano usurati, incrinati o rotti e che le setole della spazzola metallica non

siano allentate o rotte. In caso di caduta dell'utensile elettrico o di un accessorio, verificare l'assenza di dati o installare un accessorio in buone condizioni. Dop o avee ispezionato e installato un accessorio, allontanarsi insieme a eventuali other persone alla traietoria dell'accessorio rotante e azionare l'utensile elettrico a vuoto alla velocità massima per un minuto. In genere, gli accessori danneggiati si rompono durante la prova.

h) Indossare dispositivi di protezione individuale. In base al lavoro da eseguire, utilizzare maschere facciali, occhiali di sicurezza o visiere protettive. In base alla necessità, indossare maschere antipolvere, protezioni per le orecchie, quanti e grembiuli da officina in grado di bloccare piccoli frammenti abrasivi o di lavorazione. Le protezioni per gli occhi devono essere in grado di arrestare i frammenti volanti generati dalle varie operazioni. La maschera antipolvere o respiratoria deve essere in grado di filtrare le particelle generate dall'operazione. L'esposizione prolungata a rumore di intensità elevata può provocare la perdita dell'udito.

i) Tenere le persone presenti a una distance di sicurezza dall'area di lavoro. Chiunque acceda all'area di lavoro deve indossare dispositivi di protezione individuale. I frammenti di lavorazione o di un accessorio rotto possono essere proiettati及其他 l'area immediatamente circostante l'operazione e causare infortuni.
j) Tenere l'utensile elettrico esclusivamentetramite le impugnature isolanti durante le operazioni in cui l'accessorio di taglio può essere stata con cavi elettrici nascosti o con il cavo di alimentazione. Se I'accessorio di taglio tocca un cavo elettrificato più trasmettere la corrente alle parti metalliche dell'utensile, esponendo l'operatore al rischio di scossa elettrica.
k) Posizione are il cavo lontano dall'accessorio in rotazione. In caso di perdita di controllo, il cavo potrebbe tagliarsi o impigliari si e la mano o il braccio potrebbero essere tirati verso l'accessorio in rotazione.
I) Non appoggiare mai l'utensile se l'accessorio non è completamente fermo. L'accessorio in rotazione potrebbe toccare la superficie e causare la perdita di controllo dell'utensile elettrico.
m) Non azionare l'utensile elettrico quando lo si trasporta al proprioio

fianco. L'accessorio in rotazione potrebbe impigliarsi nei vestiti e venire tirato verso il proprio corpo.

n) Pulire periodicamente le aperture di ventilazione dell'utensile elettrico. La ventola del motore attira la polvere all'interno del vano e un accumulo eccessivo di metallo polverizzato comporta rischi elettrici.
o) Non usare l'utensile in prossimità di materiali inflammabili. Le scintille potrebbero causare un incendio.
p) Non utilizzare accessori che richiedono liquido refrigerante. L'uso di acqua o di altri liquidi refrigeranti comporta il rischio di folgorazione o scossa elettrica.

Contraccolpo e relative avventenze

Il contraccolpo è una reazione improvvisa provocata dall'inceppamento o il blocco di un disco, un platorello, una spazzola o qualsiasi altri accessorio. L'inceppamento o il blocco causa l'arresto improvisato della rotazione dell'accessorio. In questo caso, l'operaatore non è più in grado di controlling l'apparecchio il quale viene sospinto nella direzione opposta rispetto al senso di rotazione dell'accessorio.

Ad esempio, se un disco abrasivo rimane inceppato o incastrato nel pezzo in lavorazione, il bordo del disco che entra nel punto di inceppamento più conficcarsi nella superficie del materiale in lavorazione causando il sollevamento e l'espulsione del disco. Il disco più essere proiettato verso l'opereatore o in direzione opposta, in base alla direzione del movimento del disco nel punto di inceppamento. In tali circostanze, i dischi abrasivi sono又能 rompersi. Il contraccolpo è il risultato di un uso scorretto dell'apparecchio e/o di procedure operative o condizioni improprie e più essere evitato adottando precauzioni adeguate, come nelle indicate di seguito.

a) Impugnare saldamente l'apparecchio e tenere il corpo e il braccio in modo tale da resistereaglieventuali contraccolpi.Usare sempre l'impugnatura ausiliaria, se in dotazione, per avere il massimo controlo del contraccolpo o della forza rotatoria durante l'accensione. La forza rotatoria o del contraccolpo cui si sono essere controllata dall'operaatore adottando precauzioni adequate.
b) Non posizionare mai le mani in prossimità dell'accessorio in

rotazione. In caso di contraccolpo, gli accessori possono essere proiettati versuso le mani.

c) Non posizionare il corpo nell'area in cui l'utensile elettrico si sposterà in caso di contraccolpo. Il contraccolpo spingerà l'utensile elettrico nella direzione opposa a quella di movimento del disco nel punto di incappamento.
d) Prestare particolare attenzione durante la lavorazione di angoli, bordi affiliati, ecc. per evitare sobbalzi o inceppamenti dell'accessorio.

Angoli, bordi affiliati e sobbalzi tendono a inceppare l'accessorio in rotazione, causando perdite di controllo o contraccolpi.
e) Non usare lame per seghe a catena o lame dentellate. Tali lame creano frequenti contraccolpi e perdita di controllo.

Avvertenze di sicurezza specifiche per le operazioni di smerigliatura e taglio

a) Usare esclusivamente dischi del tipo raccomandato per l'utensile elettrico e le specifiche cuffie di protezione per il disco selezionato. / dischi per i quali l'utensile non è progettato non possono essere protetti adeguatamente e sono pericolosi.
b) La superficie abrasiva dei dischi a centro depresso deve essere montata sotto il livello dell'estremità della protezione. Un disco montato scorrettamente che sporge dall'estremità della protezione non cui ènessere protetto adeguatamente.
c) La cuffia di protezione deve essere fissata saldamente all'utensile elettrico e posizionata in modo da garantire la massima sicurezza; in quello modo solo una piccola parte del disco sare èsposto

all'operaatore. La protezione aiuta a proteggere l'operaatore dai frammenti causati da un'eventuale rottura del disco e da un contatto accidentale con il disco.

d) I dischi devono essere usati esclusivamente per le applicazioni raccomandate. Ad esempio, non smerigliare con il lato di un disco da taglio. I dischi di taglio abrasivi sono progettati per la smerigliatura periferica, forze trasversali applicate a tali dischi potrebbero romperli.
e) Utilizzare sempre flange per dischi di dimensioni e forma adatte ai dischi selezionati. Le flange corrette supportano il disco, riducendo così

la possibilità di rottura del disco. Le flange dei dischi di taglio sono essere diverse da quale dei dischi di smerigliatura.

f) Non usare dischi usurati appartenenti a utensili più grandi. I dischi per utensili elettrici più grandi non sono adatti a causa della maggiore velocità di un utensile elettrico più piccolo, e possono esplodere.

Avverenze di sicurezza aggintive per le operazioni di spazzolatura metallica

NOTA: se le operazioni di spazzolatura metallica non sono raccomandate dal costruttore, omettere queste avvertenze aggiuntive.

Avvertenze di sicurezza specifiche per le operazioni di spazzolatura metallica

a) Ricordare che frammenti di spazzola posso sono essere proiettati ancche durante le normali operazioni. Non esercitare una pressione eccessiva sulla spazzola. Le setole metalliche della spazzola possofacilitmente penetrare gli abiti e/o la pelle.

b) Se per la spazzolatura metallica si raccomanda l'uso di una protezione, evitare qualsiasi interferenza del disco o della spazzola metallica con la protezione. I dischi o le spazzole metalliche possono espandersi in diametro a causa del carico di lavoro e delle forze centrifughe.

3. AVVERTENZE DI SICUREZZA SPECIFICHE

• Verificare che la velocità riportata sul disco sia uguale o superiore alla velocità nominale della smerigliatrice.
• Assicurarsi che le dimensioni dei dischi siano compatibili con l'utensile.
• Riporre e manipolare i dischi abrasivi conformmente alle istruzioni del fabbricante.
• Ispezionare i dischi abrasivi prima dell'uso; usare prodotti scheggiati, incrinati o danneggiati in alcun modo.
• Assicurarsi che gli accessori installati siano fissati conformmente alle istruzioni del fabbricante.

• Assicurarsi di usare i tamponi se sono forniti insieme all'accessorio abrasivo con agglomerante e quando è richiesto.

• Assicurarsi che l'accessorio abrasivo sia installato e serrato correttamente prima dell'uso. Avviare l'utensile a vuoto per 30 secondi in una posizione sicura; arrestarlo immediatamente in caso di forti vibrazioni o altre anomalie. In tal caso, controlling l'utensile per determinare la causa del problema.

• Non usare cuscinetti riduttori o adattatori separati per adattare dischi abrasivi con foro più grande.
• Per gli utensili progettati per l'uso con dischi con foro filettato, assicurarsi che la filettatura del disco sia sufficientemente lunga da accogliere la lunghezza dell'alberino.
• Controllare che il pezzo in lavorazione sia adeguatamente sostenegro.
• Assicurarsi che le scintille prodotte durante il lavoro non possano costituire un pericolò, ad esempio colpendo persone o sostanze infiammabili.
• Assicurarsi di mantenere libero le aperture di ventilazione quando si lavora in ambienti polverosi. Se è necessario rimuovere la polvere, scollegare l'utensile alla rete elettrica (usare oggetti non metallici) ed evitare di danneggiare le parti interne.
• Indossare protezioni per gli occhi e le orecchie. Indossare dispositivi di protezione individuale come maschera antipolvere, quanti, casco e grembiule da officina.
• Il disco continua a ruotare ancpe后再o specnimento dell'utensile.
• Non usare l'apparecchiorawn la cuffia di protezione; installare la cuffia di protezione in modo tale che il lato chiuso della cuffia sia sempre rivolto verso l'operaatore.

4. DESTINAZIONE D'USO

AVVERTENZA! Indossare occhiali protettivi.

Rispettare leindicazioni del fabbricante dell'utensile o dell'accessorio.

Proteggere i dischi dal grasso e dagli urti.

Non usare dischi da taglio per operazioni di sgrossatura. Non applicare pressione sui lati dei dischi da taglio.

Il pezzo in lavorazione deve essere in posizione orizzontale e fissato in modo da non scivolare, ad es. con morse. I pezzi di grande dimensioni devono essere sosteni in modo adeguato.

Se si utilizzato accessori con inserti filettati, l'estremità dell'alberino non deve toccare la base del foro sull'utensile di levigatura. Accertarsi che la filettatura dell'accessorio sia sufficientemente lunga da accogliere l'intera lunghezza dell'alberino. La filettatura dell'accessorio deve corrispondere alla filettatura dell'alberino.

Se si lavora in condizioni polverose, assicurarsi che le aperture di ventilazione non siano ostruite. Se diventa necessario rimuovere la polvere, scollegare l'apparecchio alla rete elettrica per evitare di danneggiare i componenti interni. Non usare utensili danneggiati, deformati o che vibrano.

Evitare di danneggiare tubi del gas o dell'acqua, cavi elettrici e muri portanti.

Scollegare la spina dalla presa di corrente prima di effettuare qualsiasi operazione di regolazione, manutenzione o riparazione.

Per evitare pericoli, assicurarsi che il disco abrasivo non sia a contatto con il pezzo in lavorazione prima di avviare l'apparecchio.

Se l'impugnatura ausiliaria è danneggiata o incrinata deve essere sostituita. Non usare l'apparecchio se l'impugnatura laterale è difettosa.

Se la cuffia di protezione è danneggiata o incrinata deve essere sostituita. Non usare l'apparecchio se la cuffia di protezione è difettosa.

Fissare i pesz di lavorare di piccole dimensioni. Ad esempio, usare una morsa.

5. PROTEZIONE AMBIENTALE

ATTENZIONE! Questo prodotto reca il symbolo relativo alla raccolta differenziata delle apparecchiature elettriche ed elettroniche. Ciò significica che il prodotto non deve essere smaltito insieme ai rifiuti domestici ma deve essere portato presso un centro di raccolta conforme alla direttiva europea RAEE. Rivolgersi alle autorità

comunali o al proprio rivenditore per consigli sul riciclaggio. L'apparecchio verrà riciclato o smantellato in modo da ridurne l'impatto sull'ambiente. Gli apparecchi elettrici ed elettronici possono essere pericolosi per l'ambiente e per la salute umana poiché contengono sostanse pericolose.

Tensione nominale	220-240 V~
Frequenza nominale	50 Hz
Potenza in ingresso nominale	800 W
Velocità nominale max.	12000 /min
Diametro del disco	115/125 mm
Spessore del disco	6 mm per i dischi abrasivi
Peso	1,77 kg
Filettatura alberino	M14
LpA (Livello di pressione sonora)	LpA: 94,2 dB(A) KpA: 3,0 dB(A)
LwA (Livello di potenza sonora)	LwA: 105,2 dB(A) KwA: 3,0 dB(A)
Livello di vibrazioni	8,092m/s2K=1,5 m/s2
Classe di protezione	II
Grado di impermeabilità	IPX0
Dimensioni principali	31,5×13,8×10,4 cm

Il valore totale dichiarato delle vibrazioni è stato misurato con un tipo di valutazione standard e più essere utilizzato per confrontare l'apparecchio con altri prodotti analoghi.

Il valore totale di vibrazioni indicate più essere utilizzatoanche per una valutazione preliminare dei livelli di esposizione.

• Avvertenza! L'emissione di vibrazioni durante l'uso effettivo dell'apparecchio cui po variete rispetto ai valori dichiarati in base alla modalità d'uso dell'apparecchio.

• Avventenza! Suggerimenti per evitare il rischio di vibrazioni: 1) indossare quanti durante l'uso;

2) limitare la durata di utilizzo e ridurre il tempo di avvio.

7. UTILIZZO / ASSEMBLAGGIO

/ ILLUSTRAZIONI

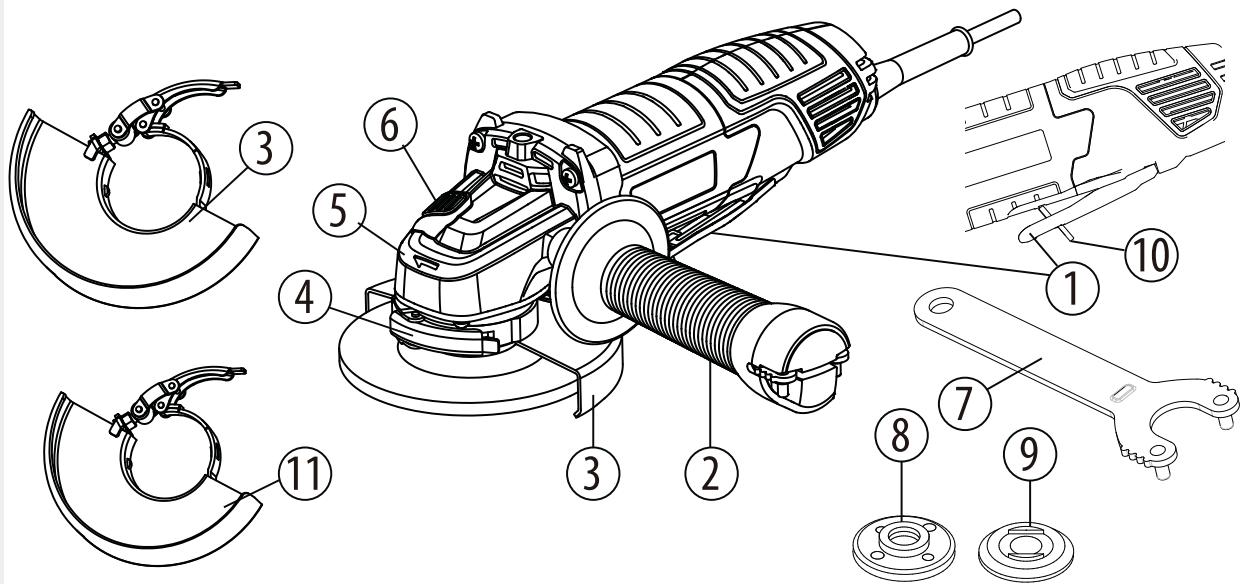

Panorama

1. Interruttore a leva
2. Impugnatura laterale
3. Cuffia di protezione (smerigliatura 125 mm)
4. Leva di bloccaggio della cuffia di protezione
5. Scatola ingranaggi
6. Fermaglio di bloccaggio
7. Chiave
8. Flangia esterna con filettatura
9. Flangia interna
10. Dispositivo di sicurezza
11. Cuffia di protezione (smerigliatura 115 mm)

Installazione dell'impugnatura ausiliaria

L'impugnatura laterale può essere installata sul lato sinistro o destro dell'apparecchio. Selezionare la posizione che permette un uso confortevole e sicuro.

ATTENZIONE!

Assicurarsi che l'impugnatura laterale sia fissata saldamente prima dell'uso. Durante l'uso, tenere una mano sull'impugnatura posteriore e una mano sull'impugnatura laterale.

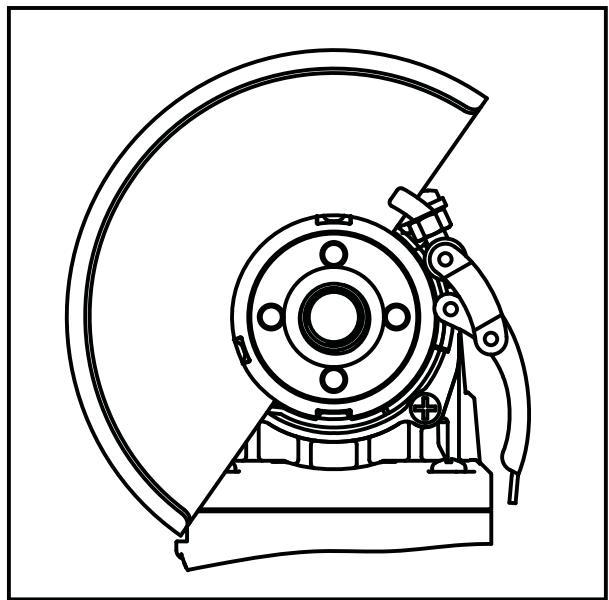

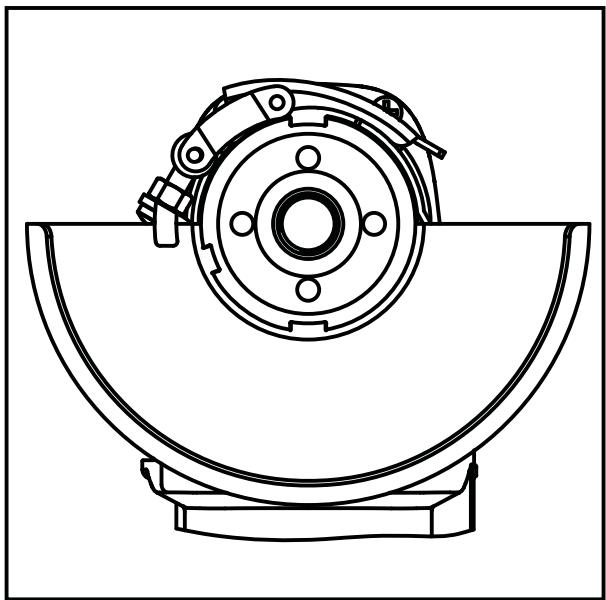

Installazione o spostamento della cuffia di protezione

AVVERTENZA! Assicurarsi che l'apparecchio sia spento e scollegato alla rete elettrica.

Modificare la posizione della cuffia di protezione in base all'operazione da effettuare: taglio o smerigliatura. L'errato posizionamento della cuffia di protezione comporta il rischio di lesioni.

• Durante l'uso di un disco da taglio o smerigliatura, installare la cuffia di protezione in modo tale che il lato chiuso della cuffia sia sempre rivolto verso l'operatore.

Installazione della cuffia di protezione: rilasciare la leva di bloccaggio della cuffia e inserirla sulla testa dell'apparecchio, ruotarla/regolarla nella posizione desiderata, quando chiudere la leva di bloccaggio. Dop o aver installato la cuffia di protezione, assicurarsi che la leva di bloccaggio sia chiusa correttamente. Per rimuovere la cuffia di protezione, seguire la procedura di INSTALLazione in ordine inverso.

La cuffia di protezione può essere ruotata all'angolo desiderato, ma non altre i 45^ da lato destro o sinistro.

Utilizzare la cuffia protettiva durante le operazioni di smerigliatura.

Smerigliatura e lavorazione superficieale

Per smerigliare una superficie, usare un disco abrasivo spesso con centro depresso. É possibile usare dischi abrasivi con diametro di 125 mm. Lo spessore massimo dei dischi è 6 mm.

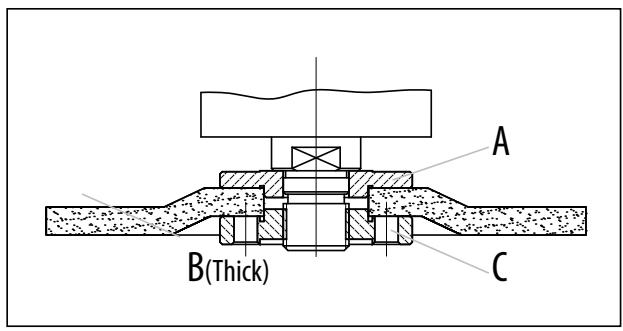

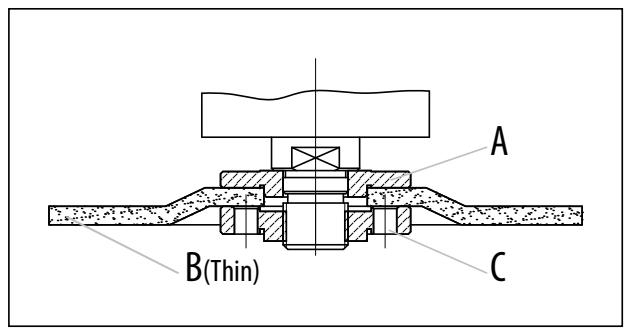

Installazione dei dischi

Posizione are la flangia posteriore A sull'alberino, assicurandosi che sua fissata saldamente.

Posizione are il disco abrasivo o da taglio B sopra la flangia posteriore, assicurandosi che il foro si fissi nella scanalatura della flangia.

Installare il lato concavo della flangia C sull'alberino.

Premere il pulsante di bloccaggio dell'alberino per bloccare saldamente

l'alberino, quando serrare la flangia esterna con la chiave in senso orario.

Avviare la smerigliatrice a vuoto per almeno 1 minuto con il disco abrasivo o da taglio assemblato correttamente; se il disco vibra, sostuirlo immediatamente.

8. ISTRUZIONI PER L'USO / ILLUSTRAZIONI

Avvio e arresto

Avvio: portare il disposativo di sicurezza in avanti, quando premere l'interruttore a leva per avviare l'apparecchio. Tenerla in posizione per il funzionamento continuo.

Arresto: rilasciare la leva per arrestare l'apparecchio; rilasciare il disposativo di sicurezza per bloccare l'interruttore in posizione di spegnimento.

AVVERTENZA! Non copire le aperture di ventilazione quando l'apparecchio è in funzione per evitare di danneggiare il motore e ridurre l'efficienza dell'apparecchio.

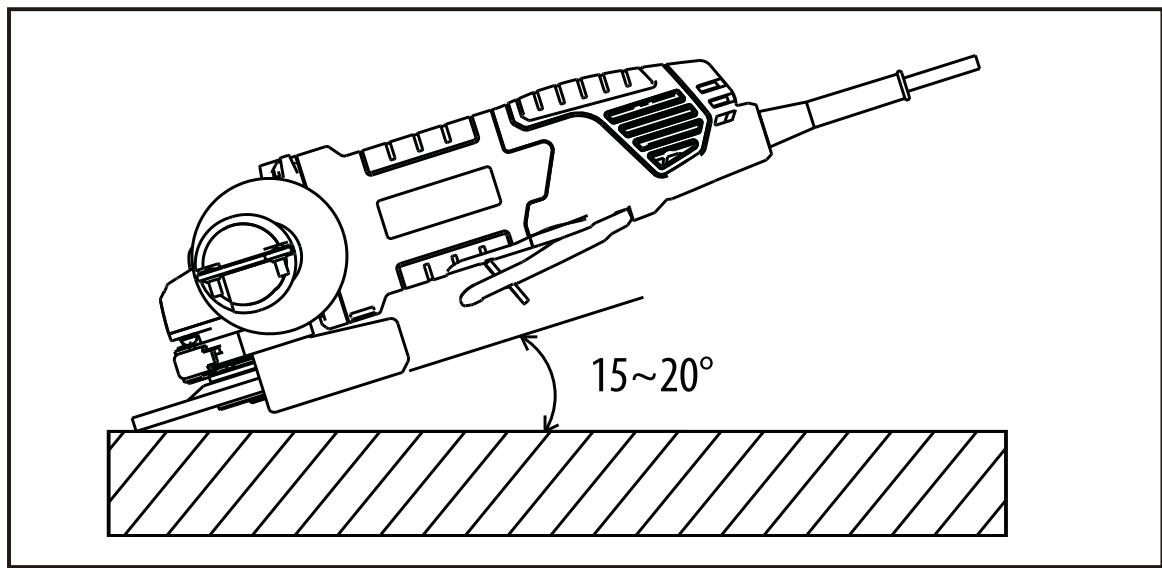

Operazioni di smerigliatura

Dopo aver installato il disco abrasivo e la cuffia di protezione, per i migliorari risultati tenere la smerigliatrice a un angolo di 15 20^ rispetto al pezzo in lavorazione.

Sovraccarico

Il motore della smerigliatrice può subire danni in caso di sovraccarico, causato da un carico di lavoro eccessivo per un periodo prolongato. Per evitare tale rischio, non cercare di velocizzare l'opération aumento la pressione sull'apparecchio. I dischi abrasivi lavorano in modo più efficente applicando solo una leggera pressione sull'apparecchio, evitando così cali di velocità.

9. MANUTENZIONE / PULIZIA / LUBRIFICAZIONE / CONSERVAZIONE

Manutenzione

Assicurarsi che l'apparecchio sia spento e scollegato alla rete elettrica prima di sopporlo a ispezione o manutenzione.

Se il cavo di alimentazione dell'apparecchio è danneggiato, deve essere sostituito con un cavo specifico disponibiletramite il servizio di assistenza.

Pulizia

L'apparecchio e le aperture di ventilazione devono essere mantenuti puliti. Pulire le aperture di ventilazione dell'apparecchio regolarmente o quando stanno per ostruirsi.

Evitare l'uso di solventi durante la pulizia delle parti in plastica. I normali solventi commerciali, se utilizzati per pulire l'apparecchio, posso sono danneggiare la maggior parte dei componenti in plastica. Per rimuovere lo sporco, la polvere di carbone, ecc. utilizzato un panno pulito.

Lubrificazione

Tutti i mecanismi di quello utensile sono lubricificati a vita, in condizioni d'uso normale. Non sono quindi necessarie ulteriori lubricificazioni.

Conservazione

Riporre la smerigliatrice in un luogo asciutto. Ispezionare periodicamente i dischi e verificare che non siano incrinati o danneggiati in superficie. Sostituire i dischi se sono usurati.

Non esporre l'utensile alla pioggia.

10. CONTENUTO DELLA CONFEZIONE

Estrarre attendamente l'utensile alla confezione e controllare che siano presenti i seguenti componenti:

1x Smerigliatrice angolare
1x Impugnatura laterale
1x Cuffia di protezione da 115 mm
1x Cuffia di protezione da 125 mm (assemblata sull'apparecchio)
1x Chiave
1x Flangia esterna (assemblata sull'apparecchio)
1x Flangia interna (assemblata sull'apparecchio)

Il numero di tracciabilità/Numero di series è riportato sulla targa dell'apparecchio.

12. RISOLUZIONE DEI PROBLEMI

PROBLEMA	CAUSA	SOLUZIONE
L'apparecchio non si avvia.	1. Il cavo di alimentazione non è collegato. 2. Il cavo di alimentazione è danneggiato. 3. L'interruttore differenziale si è attivato. 4. L'interruttore è in posizione di spegnimento.	1. Collegare il cavo di alimentazione. 2. Affidare la sostituzione a un centro di assistenza autorizzato. 3. Ripristinare l'interruttore differenziale. 4. Riavviare l'apparecchio.
L'apparecchio non raggiunge la piena potenza.	1. Tensione della rete elettrica. 2. Circuito sovraccarico. 3. Motore sovraccarico.	1. Controllare la tensione. 2. Provar un diverso circuito o non collegare altri appearecchi al circuito. 3. Far riparare il motore e controllare la tensione.
Il motore si arresta, il fusabile salute o l'interruttore differenziale si attiva.	1. L'interruttore è difettoso. 2. La spazzola di carbone è usurata. 3. La tensione è troppo Bassa. 4. Il fusabile o l'interruttore differenziale è di dimensioni errate o difettoso.	1. Affidare la sostituzione a un centro di assistenza autorizzato. 2. Affidare la sostituzione a un centro di assistenza autorizzato. 3. Controllare la tensione. 4. Sostituire con un fusabile o un interrottore differenziale corretto.
Il motore si surriscalda.	1. Il motore è sovraccarico. 2. Il disco abrasivoiene insertito nel materiale troppo velocemente. 3. Le aperture di ventilatione sono ostruite.	1. Controllare la tensione. 2. Inserire il disco nel materiale più lentamente. 3. Pulire le aperture di ventilazione.
L'apparecchio vibra o oscilla.	1. Il disco non è perfettamente rotondo. 2. Il disco è scheggiato. 3. Il disco è allentato. 4. L'apparecchio non è assemblato saldamente. 5. La superficie del materiale è irregularare.	1. Sostituire il disco. 2. Sostituire il disco. 3. Serrare il dato della flangia. 4. Controllare l'apparecchio e i dispositivi di fissaggio. 5. Inserire il disco nel materiale lentamente.

13. GARANZIA

I prodotti DEXTER sono progettati con i più alti standardi qualità per i prodotti rivolti al grande pubblico.

Questa smerigliatrice angolare (Modello n. 800AG2-125.5) è coperta da una garanzia di 3 anni a partire alla data di acquisto. La garanzia copre agli difetto di materiali o fabbricazione.

In caso di quasto, consultare per prima casa la sezione Risoluzione dei problemi (problemi e soluzioni) del manuale; se il problema persistsiste, rivolgersi al punto vendita più vicino.

Il punto vendita si impegnerà al massimo per risolvere il problema.

Eventuali riparazioni e sostituzioni dei componenti non estendono la durata della garanzia originale.

I guasti dovuti alla normale usura o causati da un uso improprio del prodotto non sono coperti alla garanzia. La normale usura degli interrupttori, degli interrupttori di circuito di sicurezza e del motore non sono coperti alla garanzia. Tenere presente che in alcuni Paesi sono in vigore specifici termini di garanzia. In caso di dubbio, rivolgersi al proprio punto vendita.

Per inoltrare una richiesta di intervento in garanzia, è necessario:

. fornire una prova di acquisto;
. che non siano essere state effettuate riparazioni/sostituzioni da parte di terzi;
. che il problema non sia dovuto alla normale usura;
. che le operazioni di manutenzione ordinaria siano state effettuate correttamente;
. che l'apparecchio non abbia subito danni dovuti a un'impostazione scorretta del carburatore;
. che l'apparecchio non sia stato forzato, maneggiato in modo improprio, utilizzatoswana autorizzazione e che non abbia subito incidenti;
. che l'apparecchio non abbia subito danni dovuti a surriscaldamento causato dall'obstruzione del blocco di ventilazione;
. che non siano state effettuate riparazioni da parte di persona non qualificate o riparazioni errate;
. che l'apparecchio, la batteria o il caricabatteria non siano mai stati disassemblati o aperti;

. che l'apparecchio, la batteria o il caricabatteria non siano mai stati in un ambiente umido (rugiada, pioggia, immersione in acqua...);
. che non siano state utilizzate parti scorrette o non fabbricate da DEXTER, sequeste hanno causato il problema;
. che l'apparecchio non sia stato usato in modo improperio (sovraccarico utilizzato di accessori non autorizzati);
. che i danni non siano dovuti a cause esterne o corpi estranei come sabbia o sassi;
. che i danni non siano dovuti al mancato rispetto delle avvertenze e delle istruzioni.

Il prodotto deve essere utilizzato in circostanze d'uso normale e in ambito non professione.

Pertanto, la garanzia non copre prodotti utilizzati da imprese di giardinaggio, autorità locali o società che offrono il noleggio a pagamento o migliorato dell'apparecchio.

14. DICHIARAZIONE DI CONFORMITA CE

ADEO Services

135 Rue Sadi Carnot - CS 00001

59790 Ronchin - France

Dichiara che il prodotto seguente:

Smerigliatrice angolare

MODELLO: 800AG2-125.5

N. di seri: fare riferimento al retro della copertina

Soddisfa i requisiti fissati dalle seguenti direttive, regolamenti e standard:

Direttiva Macchine: 2006/42/EC

Direttiva Compatabilità elettromagnetica 2014/30/EU

Direttiva RoHS (EU)2015/863 che modifica 2011/65/EU

E conforme alle norme:

EN 60745-1: 2009 + A11: 2010

EN 60745-2-3: 2011 + A2: 2013 + A11: 2014 + A12: 2014 + A13: 2015

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

IEC 62321-1:2013

IEC 62321-2:2013

IEC 62321-3-1:2013

IEC 62321-4:2013+A1:2017

IEC 62321-5:2013

IEC 62321-6:2015

IEC 62321-7-1:2015

IEC 62321-7-2:2017

IEC 62321-8:2017

ISO 17075-1:2017

Eric LEMOINE

Direttore internazionale qualità progett

ADEO Services 135 Rue Sadi Carnot - CS 00001 59790 RONCHIN - Francia

Firmato a Ronchin il: 29/06/2019

Ultimi due numeroi del marchio CE applicati: 19
