MANUALE UTENTE PRPVC400C RIBIMEX

IT POMPA SOMMERGIBILE Manuale di istruzioni e di manutenzione

Leggere attentamente questo manuale di istruzioni prima di utilizzare l'attrezzo.

Il funzionamento non corretto può causare lesioni e/o danni.

Conservare il presente manuale per futuri consulti.

ACHTUNG:

Awertenza! Questa pompa non é destinata alla piscine.

Non deve assolutamentc essere utilizzatti per la pulizia ed altre operazioni di manutenzione delle piscine.

Questa pompa non é prevista per il pompaggio dell'acqua di consume

IT - Traduzione delle istruzioni originali

I. Elenco componenti

III. Istruzioni di sicurezza

V. Funzionamento

II. Caratteristiche

IV. Per iniziare

VI. Pulizia e Conservazione

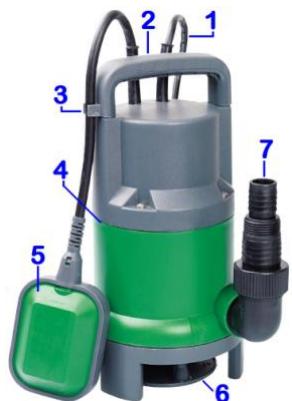

I. ELENCO COMPONENTI

1. Cavo elettrico
2. Maniglia
3. Attacco rapido del gallegiante
4. Dispositivo d'evacuazione
5. Gallegiante
6. Fori di aspirazione
7. Raccordo universale
8. Vite
9. Turbina

Articolo	PRPVC400C/2 / 512896
Modello	Q1DP-400E1
Tensione di Alimentazione	230V ~ 50Hz
Potenza	400W
Capacita di scarico	7500 l/h
Pressione max.	0,5bar
Altezza max. di scarico	5m
Profondita di immersione max.	5m
Altezza mini di liquidi per aspirazione	7cm
Diametro max, di particelle	25mm
Peso (ca.)	4,0 Kg
Temperatura max. del liquido	35°C
Diametro raccordo	1” ; 1-1/4” ; 1-1/2”

Simboli

		Attenzione! Rischio di lesioni e/o danni e/o deterioramento dell'attrezzo in caso di non conformità ai requisiti di sicurezza.
		Leggere il manuale d'istruzioni.
		Tenere persone (esp bambini) e animali lontani dal prodotto e dall'area di lavoro
		Staccare il prodotto della sua alimentazione prima di qualsiasi operazione di cura, di pulizia o intervento sul prodotto; o quando non utilizzate il prodottoScollegare il cavo elettrico se il cavo o il prodotto si danneggia durante l'uso.Scollegare il prodotto estraendo la spina dalla presa. Non tirare il cavo.
		Non smaltire questo attrezzo come normale rifiuto urbano. Gli attrezzi contrassegnati da questo simbolo devono essere adeguatamente smaltiti in modo da assicurarne il riciclaggio. Contattare l'ente locale preposto o l'azienda incaricata per ulteriori informazioni sul metodo sicuro di smaltimento.

III. ISTRUZIONI DI SICUREZZA

Prima di utilizzare questo prodotto, leggere tutte le istruzioni di sicurezza e assicurarsi di averle comprese.

Attenersi sempre alle istruzioni di sicurezza per evitare qualsiasi rischio di danni, lesioni, scariche elettriche e incendio; di ferite e di danni.

3.1- LEGGERE TUTTE LE INFORMAZIONI PRIMA DI UTILIZZARE IL PRODOTTO.

1. Mantenere in ordine l'area di lavoro.

Il disordine nell'area di lavoro aumenta il rischio di incidenti.

1. Tenere conto dei fattori circostanti di influenza

Accertarsi che l'illuminazione sia buona (luce del sole o illuminazione artificiale).

Non utilizzare gli prodotto in atmosfere esplosive (in prossimità di liquidi combustibili o gas.)

1. Proteggersi dal rischio di folgorazione.

Evitare il contatto del corpo con parti messe a terra (es. tubi, radiatori, fornelli o frigoriferi).

1. Tenere gli prodotto lontano dai bambini

Non lasciare che altre persone tocchino l'utensile o il cavo

Tenere tutti persone (esp bambini) lontani del prodotto i dall'area di lavoro.

Tenere il prodotto fuori dalla portata dei bambini e in ogni caso lontano da ambienti frequentati da essi. Non lasciare che i bambini utilizzino l'attrezzo. I bambini devono essere controllati per garantire che non giochi con l'apparecchio.

1. Riporre gli utensili in un luogo sicuro.

Gli utensili non utilizzati devono essere conservati in una stanza asciutta e chiusa a chiave, non accessibile ai bambini.

1. Non sovraccaricare l'utensile.

Il lavoro sarà migliore e più sicuro, se si rispetta la gamma di applicazione specificata.

1. Utilizzare l'utensile corretto.

Non usare utensili o accessori troppo deboli per lavori pesanti.

1. Indossare abbigliamento da lavoro adeguato.

Durante l'impianto, non indossare abiti ampi o gioielli (possono impigliarsi nelle parti in movimento).

Se si hanno i capelli lunghi, indossare un casco.

1. Usare indumenti di sicurezza.

Durante l'impianto, indossare indumenti adeguati dei fattori circostanti dall'area di lavoro.

Usare casco, occhiali di sicurezza, protezione uditiva, maschera antipolvere, guanti e scarpe di protezione per ridurre il rischio di ferite in occasione dell'utilizzo o l'uso del prodotto.

1. Non dannegiare il cavo.

Non trasportare l'utensile per il cavo e non utilizzarlo per estrarre la spina dalla presa.

Proteggere il cavo da calore, olio e bordi affilati.

Verificare periodicamente il cavo d'alimentazione e, se è danneggiato, farlo sostituire da un riparatore autorizzato.

Verificare periodicamente le prolunghe del cavo d'alimentazione e sostituirle se sono danneggiate.

Se la spina o il cavo di alimentazione risultano danneggiati devono essere sostituiti con un gruppo completo identico a quello originale.

1. Non distendersi troppo oltre l'area in cui si sta.

Evitare posture anomale. Accertarsi di avere una posizione eretta sicura e mantenersi sempre bene in equilibrio.

1. Avere cura degli prodotto

Tenere gli prodotto pronti per l'uso e puliti, per lavorare bene e in sicurezza.

1. Togliere sempre la spina.

Togliere sempre la spina quando l'apparecchio non è in uso, prima della manutenzione e durante il cambio degli utensili.

1. Evitare il funzionamento/l'avvio accidentale del dispositivo.

Accertarsi che l'interruttore sia spento quando il dispositivo è collegato alla rete principale.

1. Uso delle prolunghe

Quando l'attrezzo è utilizzato con un'estensione, utilizzare soltanto estensioni concepite e previste per sopportare la corrente che alimenta l'attrezzo

1. Fare sempre attenzione.

Guardare quello che si fa. Procedere con giudizio.

Non utilizzare l'utensile se non si è concentrati, si è stanchi o sotto l'influenza di alcol, medicinali o droghe.

1. Controllare che il dispositivo non sia danneggiato.

Prima di continuare ad utilizzare l'utensile, controllare attentamente che non ci siano danni e che i dispositivi di protezione funzionino correttamente.

1. Anche l'interruttore, se danneggiato, deve essere sostituito da un'officina di assistenza.

Non utilizzare mai utensili i cui interruttori non possono essere accesi o spenti.

1. Avvertenza

L'uso di accessori diversi da quelli consigliati nelle istruzioni sul funzionamento può comportare il rischio di lesioni alla persona ed animali e di danni ai beni

L'utente e/o l'operatore dell'attrezzo sono soli responsabili dei danni e ferite causati ai beni ed alle persone.

1. Le riparazioni devono essere eseguite solo da un elettricista qualificato.

Parti danneggiati devono essere riparati o sostituiti da un'officina di assistenza, se non diversamente indicato nelle istruzioni sul funzionamento.

Questo prodotto è conforme alle relative norme di sicurezza.

Le riparazioni possono essere eseguite solo da un elettricista specializzato. Altrimenti l'operatore può subire incidenti.

Per la propria sicurezza è necessario utilizzare solo accessori e dispositivi aggiuntivi specificati nelle istruzioni sul funzionamento o consigliati dal produttore dell'utensile.

1. Osservazioni

Le consegne di sicurezza e le istruzioni indicate nella presente istruzioni non sono in grado di illustrare in modo esauriente tutte le condizioni e le situazioni che possono prodursi. L'utente e/o l'operatore devono utilizzare l'attrezzo con buono senso e prudenza in particolare in ciò che riguarda ciò che non è indicato in questo manuale.

3.2- Istruzioni di sicurezza per la pompa

1. Imparare a conoscere i controlli e l'uso appropriato dell'apparecchio.
2. L'utilizzo di questo prodotto è vietato ai bambini ed adolescenti.
3. L'apparecchio può essere utilizzato esclusivamente da persone adulte ben addestrate. Questo prodotto non è adatto all'uso di persone (inclusi bambini) con capacità fisiche, sensoriali o mentali ridotte, nonché prive di esperienza e competenze, a meno che queste non siano supervisionate o istruite sull'uso dell'attrezzo da una persona responsabile della loro sicurezza.
4. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal fabbricante, il suo servizio o persone di qualificazione simile per evitare un pericolo.
   Se il cavo o prolunghe è deteriorato o danneggiato in corso d'utilizzo, ritirare immediatamente la scheda della presa di corrente. Non toccare il cavo o il cordone prima che la scheda sia ritirata dalla presa di corrente.
5. Garantite che il collegamento elettrico sia realizzato in un locale secco, al riparo dall'acqua
6. Prima del collegamento, garantite che la tensione d'alimentazione corrisponda a quella che stata sul prodotto (vedere caratteristiche).

3.3- Avvertenze ed istruziont di sicurezza

1. La tensione di alimentazione deve corrispondere a quella indicata stilla targhetia delle caratteristiche (230V - 50Hz). Non usate nessun altro tipo di alimentazione.

2. La pompa deve essere alimentata da un circuito dotato di un dispositive (DDR) di corrente differenziale di funzionamento assegnato non superiore a 30mA. Rivolgetevi ad un elettricista qualificato.

3. Controllate periodicamente il cavo di alimentazione primo di ogni uso e verificare se presenta segni di invecchiamento o danni. Se la pompa non e in buone condizioni, non mettetela in funzione et fatela sistemare da un centro autorizzato.
4. Se usate una prolunga, verificate che sia omologata. Tenetela allontanata da spigoli taglienti, fonti di calore e combustibili.
5. La presa mobile della prolunga deve essere di tipo 2 poli + terra da 10-16A/250V, in conformitya con le norme CEE.

La sezione dei conduttori del cavo deve essere uguale o superiore a 1mm ^2 .

Il cavo non deve essere piu leggero di cavi di tipo HO5 RN-F.

1. Tenete sempre il cavo di alimentazione con la spina per scollegarlo dalla rete elettrica.
2. Se la pompa e desiinata a vuotare un bacino, non deve essere utilizzata se persone si trovano nel bacino.
3. Quando la pompa e immersa, la manutenzione non deve essere effettuata con il cavo d'alimentazione ma con un dispositivo (ad es. una corda) collegato alla maniglia di trasporto.
4. Non trasportare o sospendere la pompa con il cavo d'alimentazione o il cavo del galleggiante.

Utilizzare l'impugnatura di trasporto prevista a questo scopo.

IV. PER INIZIARE

4.1- Disimballagio

Rimuovere il prodotto dal suo imballaggio.

Controllare che l'attrezzo e gli accessori non siano danneggiati.

4.2- Collegamento del tubo di scarico

1. Avvitare il raccordo universale (7) fornito sul gomito di uscita della pompa (Fig.1).
2. Inserite il tubo di scarico sulla parte del raccordo corrispondente al diametro interno del tubo (Fig.3).
3. Aggiungete un collare di fissaggio (non fornito) per ottenere la massima tenuta stagna.

Nota Bene: Per tubi di diametro importante e per ottenere la massima portata di scarico.

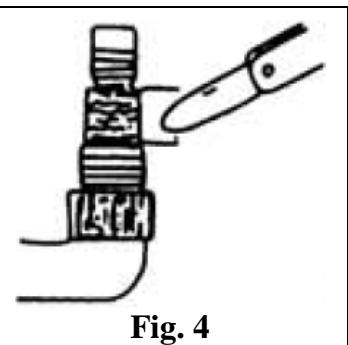

sara necessario tagliare (Fig.4) l'estremita del raccordo universale in modo di conservare solo la parte tilizzata.

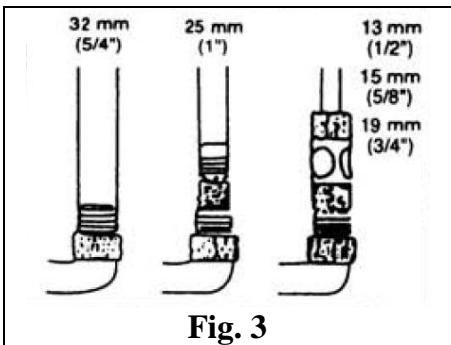

32 mm (5/4") 25 mm (1") 13 mm (1/2") 15 mm (5/8") 19 mm (3/4") Fig. 3

4.3- Regolazione del galleggiante

1. II galleggiante consente la messa in funzione automatica della pompa.

Quando il livello dell'acqua sale e raggiunge circa i 50 cm, la pompa si avvia.

Si ferma automatkamente quando il livello si e abbassato fino a circa 5cm.

Accorciando la lunghezza del cavo tra la pompa e il galleggiante é possibile modificare l'altezza d'acqua corrispondente ala messa in funzione e all'arresto automatico della pompa.

1. A tale scopo, utilizzate l'attacco rapido previsto situato sulla parte superiore della pompa.

Regolate il cavo alia lunghezza desiderata.

4.4- Messa in funzione

Nota: Verificare se nulla blocca il condotto di scarico.

Rispettare le altezze di scarico ed altezza min di liquido

1. La pompa deve essere posizionata verticalmente: controllate che sia in posizione stabile durante il funzionamento.
2. Controllate die il galleggiante sia libero di movimento.
3. I fori di aspirazione nun devono mai essere ostruiti. E quindi preferibile che la pompa non sia sistemata direttamente sul suolo, il fondo del pozzo, del bacino o della vasca. Utilizzate ad esempio un mattone per sopportare la pompa.

Attenzione! Per prosciugare locali (ad esempio, utilizzazione idrovora per cantina) e necessario posizionarc la pompa sotto il livello del suolo.

V. FUNZIONAMENTO

5.1- Uso destinato:

1. Le pompe idrovore per cantine sono pompe sommergibili destinate ad uso domestico.
   Devono essere utilizzate solo per prosciugare locali inondati o pompare l'acqua di un pozzo o di una cantina.
2. Le pompe sono concepite per aspirare acque chiare ed acque luride con particelle in sospensione inferiori a 25mm.
3. Le pompe sono totalmenle immergibili: la profondita di immersione non deve superare i 5m (riferirsi alla tabella Dati Tecnici).
4. Le pompe non devono essere utilizzate per aspirare liquidi o materie corrosivi, combustibili od esplosivi; grassi, oli, ed acque di scolo
5. La temperatura dei liquidi aspirati non deve superare i 35°C.
6. Ogni altro uso, di verso da quello indicate nel presente manuale, puo provocare gravi danni alla pompa e creare seri problemi all'integrita fisica dell'utente.

5.2- Utilizzo

5.2.1- In funzionamento automatico

Collegare all'alimentazione di rete.

La pompa si avvia e si ferma quando il galleggiante raggiunge i valori stabiliti (ved. 4.3).

5.2.2- In funzionamento manuale

Collegare all'alimentazione di rete.

Sollevate il galleggiante per avviare la pompa, rilasciatelo per arrestare la pompa.

In questo caso, l'altezza d'acqua minima puo essere ridotta,

5.2.3- Attenzione!

Non utilizzare mai la pompa a vuoto (senza acqua).

La pompa non è prevista per un utilizzo in continuo! Tempo d'utilizzo raccomandato: 10mn.

La pompa submersible deve obbligatoriamente essere immersa prima de avviarla.

Installare la pompa nell'acqua, quindi lasciar il tempo di evacuare l'aria (bolle d'aria) e soltanto dopo potete collegarla.

In funzionamento automatico, il tempo di riempimento prima del avviamento con il galleggiante basta ad evacuare l'aria.

5.3- Consiglio d'uso

1. Se lo scarico si ferma mentre la pompa continua a funzionare, togliete immediatamente l'alimentazione.

Scollegate la spina dalla rete elettrica e controllate la causa del problema.

Non tentate mai di sgomberare la turbina se la pompa e collegata all'alimentazione elettrica.

1. La pompa e dotata di un motore protetto con sicurezza termica a riaggancio automatico.

In caso di sovrariscaldamento, il motore si ferma automaticamente.

Quando la temperature e tornata alla normale, il motore si rimette in marcia.

Non avvicinare le dita alla turbina durante questa fase. Se é necessario un intervento, scollegate prima la spina dalla rete elettrica.

1. La pompa é anche provvista di un dispositivo di depurazione automatica che consente di evacuare l'aria che potrebbe essere ritenuta nel circuito di aspirazione. Quando il livello dell'acqua scende al di sotto del forro di evacuazione situato sulla parte superiore del corpo della pompa, l'acqua viene evacuata in modo di ripulire automaticamente il circuito. Quest'operazione non è un difetto e corrisponde ad un funzionamento normale della pompa.

2. Dopo un utilizzo della pompa con acque luride, acque contenendo sabbia o altri materiali abrasivi, risciacquare la pompa all'acqua chiara.

VI. PULIZIA E CONSERVAZIONE

Prima di tutti intervento, accertarsi che gli prodotto siano scollegati dall'alimentazione di rete

6.1- Pulizia

In periodo invernale, la pompa deve essere accuratamente vuotata o messa in condbioni « fuori gelo ». Risciacquate periodicamente la pompa con acqua chiara. compreso il circuito di aspirazione.

IZvitalc il pompaggio di liquid) chc eontcngono materiali abrasivi come la sabbia.

I'rima di rimettere la pompa in funzione, controllatene aceuratamente le varie parti.

Pulire le parti di plastica semplicemente con un panno morbido e proprio.

Non utilizzare prodotti pulitori aggressiva (solventi, detersivi) né di spugna abrasiva né di oggetti affiliati o aguzzi.

6.2- Ricerca cuasti

Non tentate mai di smontare la pompa. In caso di necessita, fate controllare la pompa da un centre di riparazione autorizzato (rivolgetevi al rivendilore).

6.3- Conservazione

Conservare in un luogo asciutto, sotto chiave o fuori dalla portata dei bambini

6.4- Smaltimento

In fine di vita, non gettare il prodotto con i rifiuti domestici o nell'ambiente naturale.

Portare il prodotto ad un centro per il trattamento dei rifiuti o ad un centro di colletta degli scarti delle attrezzature elettriche ed elettroniche, o informatevi al vostro comune.

Effettuare il smaltimento dell'prodotto, degli accessori e dell'imballaggio conformemente alle regolamentazioni locali relative alla protezione dell'ambiente naturale.
