MANUALE UTENTE JET121 RIBIMEX
Manuale di istruzioni e di manutenzione
DE HAUSWASSERWERKE
AVVERTENZA: Leggere attentamente questo manuale di istruzioni prima di utilizzare il prodotto.
Il funzionamento non corretto può causare lesioni e/o danni.
Conservare il presente manuale per futuri consulti.

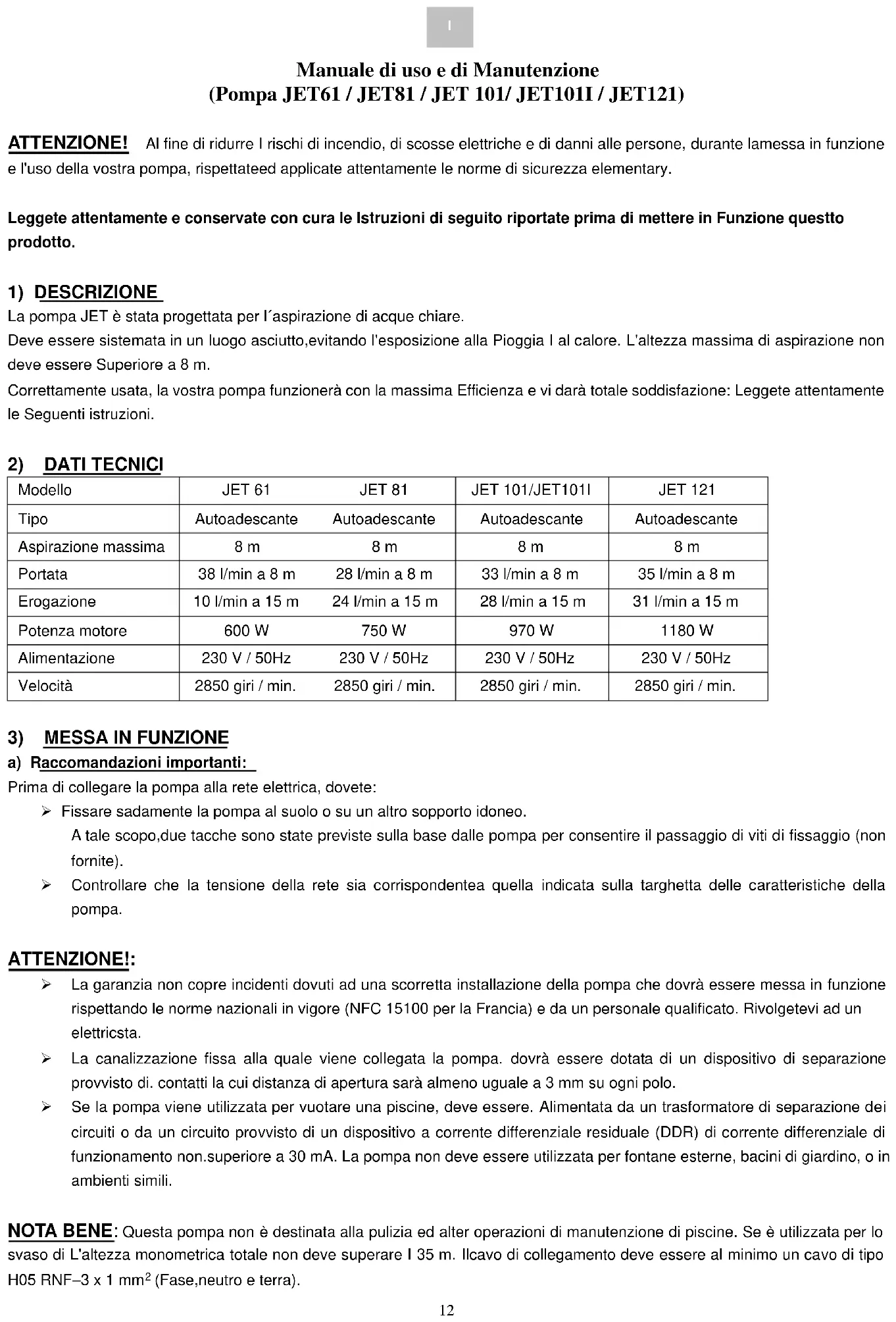

Manuale di uso e di Manutenzione
(Pompa JET61 / JET81 / JET 101/ JET101I / JET121)
ATTENZIONE! Al fine di ridurre I rischi di incendio, di scosse elettriche e di danni alle persone, durante lamessa in funzione e l'uso della vostra pompa, rispettateed applicate attentamente le norme di sicurezza elementary.
Leggete attentamente e conservate con cura le Istruzioni di seguito riportate prima di mettere in Funzione questo prodotto.
1) DESCRIZIONE
La pompa JET è stata progettata per l'aspirazione di acque chiare.
Deve essere sistemata in un luogo asciutto, evitando l'esposizione alla Pioggia I al calore. L'altezza massima di aspirazione non deve essere Superiore a 8 m.
Correttamente usata, la vostra pompa funzionerà con la massima Efficienza e vi darà totale soddisfazione: Leggete attentamente le Seguenti istruzioni.
2) DATI TECNICI
| Modello | JET 61 | JET 81 | JET 101/JET101I | JET 121 |
| Tipo | Autoadescante | Autoadescante | Autoadescante | Autoadescante |
| Aspirazione massima | 8 m | 8 m | 8 m | 8 m |
| Portata | 38 l/min a 8 m | 28 l/min a 8 m | 33 l/min a 8 m | 35 l/min a 8 m |
| Erogazione | 10 l/min a 15 m | 24 l/min a 15 m | 28 l/min a 15 m | 31 l/min a 15 m |
| Potenza motore | 600 W | 750 W | 970 W | 1180 W |
| Alimentazione | 230 V / 50Hz | 230 V / 50Hz | 230 V / 50Hz | 230 V / 50Hz |
| Velocità | 2850 giri / min. | 2850 giri / min. | 2850 giri / min. | 2850 giri / min. |
3) MESSA IN FUNZIONE
a) Raccomandazioni importanti:
Prima di collegare la pompa alla rete elettrica, dovete:
Fissare sadamente la pompa al suolo o su un altro sopporto idoneo.
A tale scopo, due tacche sono state previste sulla base dalle pompa per consentire il passaggio di viti di fissaggio (non fornite).
Controllare che la tensione della rete sia corrispondentea quella indicata sulla targhetta delle caratteristiche della pompa.
ATTENZIONE!:
La garanzia non copre incidenti dovuti ad una scorretta installazione della pompa che dovrà essere messa in funzione rispettando le norme nazionali in vigore (NFC 15100 per la Francia) e da un personale qualificato. Rivolgetevi ad un elettricsta.
La canalizzazione fissa alla quale viene collegata la pompa. dovrà essere dotata di un dispositivo di separazione provvisto di. contatti la cui distanza di apertura sarà almeno uguale a 3 mm su ogni polo.
Se la pompa viene utilizzata per vuotare una piscine, deve essere. Alimentata da un trasformatore di separazione dei circuiti o da un circuito provvisto di un dispositivo a corrente differenziale residuale (DDR) di corrente differenziale di funzionamento non.superiore a 30 mA. La pompa non deve essere utilizzata per fontane esterne, bacini di giardino, o in ambienti simili.
NOTA BENE: Questa pompa non è destinata alla pulizia ed alter operazioni di manutenzione di piscine. Se è utilizzata per lo svaso di L'altezza monometrica totale non deve superare I 35 m. Ilcavo di collegamento deve essere al minimo un cavo di tipo H05 RNF-3 x 1 mm² (Fase,neutro e terra).
b) Collegamento elettrico:
- Smontate il coperchio di chiusura svitando le tre viti cnucifome situate sulla parte superiore.
- Svitate le due viti del sistema di arresto in trazione finché la parte superiore scivoli liberamente e consenta il passaggio del cavo di alimentazione.
- Controllate che il cavo di alimentazione utilizzato non sia collegato alla reta.
- Infilate il cavo nel manicotto in gomma del premistoppa, poinel Sistema di arresto in trazione.

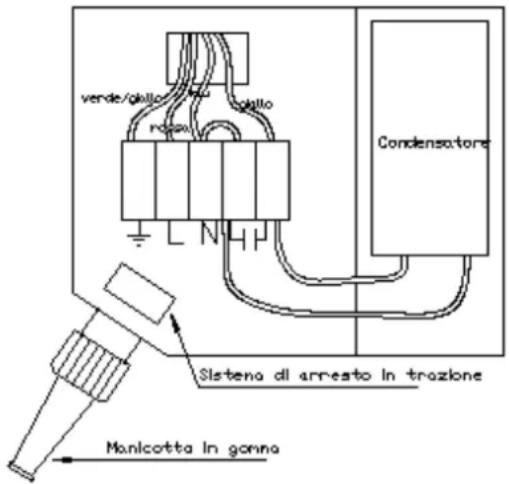

- Effettuate il collegamento seguendo lo schema indicato qui sotto:
- collegate il conduttore verde e gialloal moretto segnato:
- collegate il conduttore blu al morsetto:N
- collegate il conduttore rossp al morsetto segnato: L
Morsettiera
risers
gallo
Condensatore
Sistena di arresto in trazione
Manicotta in genna
- Assicuratevi che tutti I controllori siano correttament collegati alla morsettiera.
- Stringete il sistema di arresto di trzione controllando che il ponticello sia appoggiato sulla guaina del cavo di collegamento e ravvitando le tre viti cruciforme.
- Cimetere a posto il coperchio della scatola di collegamento riavvitando le tre viti cruciforme.
- Collegare il cavo alimentazione alla reta.
4) COLLEGAMENTO DEL TUBO DI ASPIRAZIONE
Per ottenere una tenuta stagno perfetta, il montaggio dell'insieme dei raccordo deve essere effettuato con Teflon.
Per l raccordi dotati di guarnizioni piatte o toriche, non è necessario aggiungere Teflon.
Controllate la tenuta delle guarnizioni nel tempo. Iltubo di aspirazione deve essere di un diametro minimo di 25 mm e sufficientemente rigido per evitare I schiacciamenti. Non dimenticate di controllare I raccordi della succhieruola(montaggio con Teflon). Se necessario, aggiungete collari di serraggio.
In ogni caso, il tubo di aspirazione non deve essere orientato verso L'alto. Nel caso di pozzi con sabbia o ghiaia, posizionate la succhieruola a 50 cm dal fondo o in un secchio nel fondo al pozzo.
5) COLLEGAMENTO DEL TUBO DI SCARICO
Per evitare le perdite e ottenere la migliore efficienza, è imperativo montare I raccordi con Teflon.
6) MESSA IN FUNZIONE
Svitate il tappo di riempimento del corpo della pompa.
Con un recipiente, riempite completamente il corpo della pompa. (Evitate le proizioni d'acqua sulle parti elettriche).
Riposizionate il tappo e avvitatelo sufficientemente in modo di evitare le prese d'aria.
Se il livello d'acqua scende nel corpo della pompa o se lo scarico non risulta corretto, significa che c'è una presa d'aria. Inquesto caso, controllate i raccordi del tubo di aspirazione e procedet e nuovamente al riempimento del corpo della pompa.
Controllate che non ci siano proiezioni d'acqua sulle parti elettriche della pompa.
Avviate la pompa e controllate nuovamente che non ci siano perdite nel corpo.
7) MANUTENZIONE
In periodo invernale, la pompa deve essere accuratamente vuotata o messa in condizioni «fuori gelo».
Prima di rimettere la pompa in funzione, controllate lo stato delle guarnizioni e la tenuta stagna dei raccordi.
PROTEZIONE DELL'AMBIENTE
Non smaltire con i rifiuti domestici.
Quando l'unità è fuori uso, l'imballaggio, accessori e ciascun elemento dell'unità deve essere smontato, separato e portato a un centro di riciclaggio in conformità alle normative locali.
