MANUAL DE USUARIO JET121 RIBIMEX

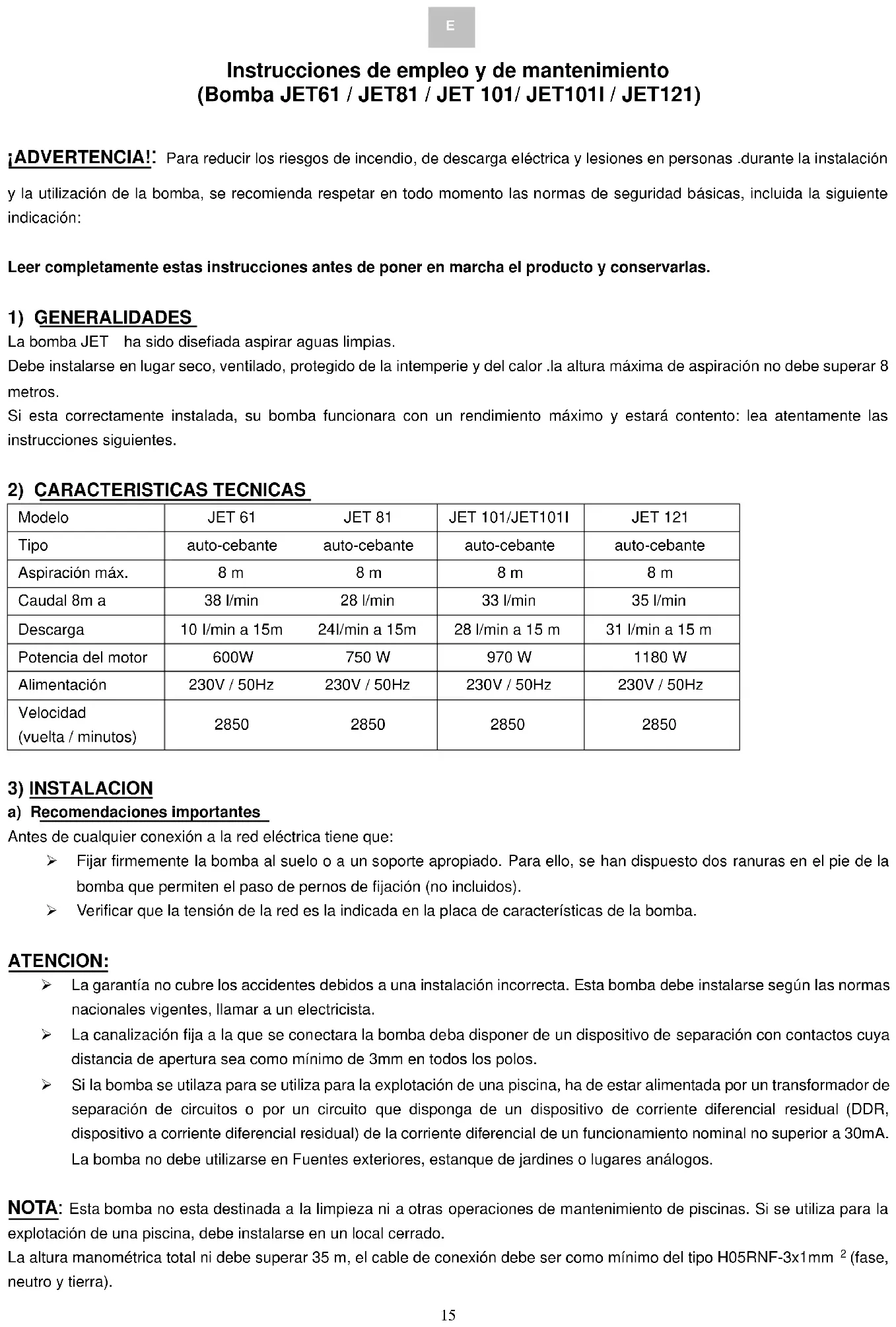

Manual De Instrucciones Y Mantenimiento

La bomba JET ha sido disefiada aspirar aguas limpias. Debe instalarse en lugar seco, ventilado, protegido de la intemperie y del calor .la altura máxima de aspiración no debe superar 8 metros. Si esta correctamente instalada, su bomba funcionara con un rendimiento máximo y estará contento: lea atentamente las instrucciones siguientes.

a) Recomendaciones importantes Antes de cualquier conexión a la red eléctrica tiene que: Fijar firmemente la bomba al suelo o a un soporte apropiado. Para ello, se han dispuesto dos ranuras en el pie de la bomba que permiten el paso de pernos de fijación (no incluidos). Verificar que la tensión de la red es la indicada en la placa de características de la bomba. ATENCION: La garantía no cubre los accidentes debidos a una instalación incorrecta. Esta bomba debe instalarse según las normas nacionales vigentes, llamar a un electricista. La canalización fija a la que se conectara la bomba deba disponer de un dispositivo de separación con contactos cuya distancia de apertura sea como mínimo de 3mm en todos los polos. Si la bomba se utilaza para se utiliza para la explotación de una piscina, ha de estar alimentada por un transformador de separación de circuitos o por un circuito que disponga de un dispositivo de corriente diferencial residual (DDR, dispositivo a corriente diferencial residual) de la corriente diferencial de un funcionamiento nominal no superior a 30mA. La bomba no debe utilizarse en Fuentes exteriores, estanque de jardines o lugares análogos. NOTA: Esta bomba no esta destinada a la limpieza ni a otras operaciones de mantenimiento de piscinas. Si se utiliza para la explotación de una piscina, debe instalarse en un local cerrado. La altura manométrica total ni debe superar 35 m, el cable de conexión debe ser como mínimo del tipo H05RNF-3x1mm

(fase, neutro y tierra). E16 b) Conexión eléctrica :

1. Desmonta la tapa de la caja de conexiones retirando los tres tornillos en estrella situados en la parte superior.

2. Quitar los dos tornillos del sistema de parada a la tracción hasta que la parte superior deslice libremente y permita el paso del cable de alimentación.

3. Comprobar que el cable de alimentación utilizado no este conectado a la red.

4. Pasar el cable por el manguito en caucho del prensaestopas y después a través del sistema de parada a la tracción.

5. Realizar la conexión siguiendo el esquema siguiente:

- EI conductor verde y Amarillo debe conectarse al borne señalizado con: - EI conductor azul debe conectarse al borne N - EI conductor rojo debe conectarse al borne L Caja de conexiones

6. comprobar que todos los conductores estén correctamente apretados en la caja de bornes.

7. volver a apretar el sistema de parada a la tracción vigilando que el guardamano se apoye sobre la vaina del cable de

alimentación y no sobre sus conductores.

8. poner de Nuevo la tapa de la caja de conexiones atornillando los tres tornillos en estrella.

9. conectar el cable de alimentación a la red.

4) CONEXION DEL CONDUCTO DE ASPIRACION

EI montaje de los racores debe hacerse con Teflón de tal forma que la estanqueidad sea perfecta. Para los racores equipados con juntas planas o tóricas, no es necesario volver a añadir Teflón. Comprobar el buen estado de las juntas con el tiempo. EI conducto de aspiración debe tener un diámetro mínimo de 25mm y ser rígido de la alcachofa (montaje con Teflón). Añadir bridas de fijación si fuera necesario. En cualquier caso, el conducto de aspiración ni debe estar dirigido hacia arriba. En el case de pozos que contengan arena o grava, colocar la alcachofa a 50cm del fondo o dentro de un cubo en el fondo del pozo.

5) CONEXION DEL CONDUCTO DE DESCARGA

Con el fin de evitar fugas y obtener el mejor rendimiento, es obligatorio los racores con ayuda de Teflón.

Aflojar el tapón de llenado del cuerpo de bomba. Con ayuda de un recipiente, llenar el cuerpo de bomba hasta que rebose. (no arrojar agua sobre los componentes eléctricos). Colocar el tapón y apretarlo suficientemente para que no entre aire. Si baja el nivel de agua el cuerpo o si la descarga no se efectúa correctamente .es porque entra aire, en este caso, retirar los racores del conducto de aspiración y proceder de Nuevo a rellenar el cuerpo.17 Comprobar que no haya agua sobre los componentes eléctricos de la bomba. Arrancar la bomba y comprobar de Nuevo que no haya fugas al nivel del cuerpo.

En invierno, la bomba debe vaciarse completamente o puesta en situación de no congelación (fuera helada). Antes de arrancar la bomba, comprobar siempre el buen estado de las juntas y la estanqueidad de los racores.

PROTECCIÓN DEL MEDIO AMBIENTE

No desechar junto con la basura doméstica habitual. Cuando no funcione ni se pueda reparar el dispositivo, el embalaje, los accesorios y todas las piezas del dispositivo deben desmontarse, separarse y llevarse a un centro de reciclaje en conformidad con la normativa local vigente.
