JET121 - Pompe à eau RIBIMEX - Notice d'utilisation et mode d'emploi gratuit

Référence fabricant	PRJET121
Puissance moteur	1 180 W
Tension d'alimentation	230 V - 50 Hz
Pression maximale	4,5 bars
Débit maximal	3 300 L/h (55 L/min)
Hauteur de refoulement maximale	45 m
Hauteur d'aspiration maximale	7 m
Diamètre de raccordement	1" (aspiration et refoulement)
Type d'amorçage	Auto-amorçante
Corps de pompe	Fonte d'aluminium
Arbre moteur	Acier carbone type 45
Protection électrique	Protection thermique incorporée
Longueur du câble	1,3 m
Poids	11,95 kg
Dimensions (L x l x H)	22,3 x 22,3 x 40,3 cm
Type de fluide admis	Eau claire non chargée

FOIRE AUX QUESTIONS - JET121 RIBIMEX

A quoi sert la pompe de surface RIBIMEX JET121 ?

La JET121 est une pompe de surface auto-amorcante concue pour l'arrosage du jardin, l'alimentation d'un reseau d'eau secondaire ou le transfert d'eau claire. Elle convient pour les pelouses, potagers et massifs. Elle ne doit pas etre utilisee avec de l'eau de mer, des liquides corrosifs ou des eaux chargees de particules.

Quelle est la hauteur d'aspiration maximale de la JET121 ?

La pompe JET121 peut aspirer l'eau jusqu'a 7 metres de profondeur par rapport a son niveau d'installation. Au-dela, elle ne parviendra pas a amorcer correctement. Privilegiez un tuyau d'aspiration rigide et parfaitement etanche, sans coude inutile, pour maximiser la performance.

Quel est le debit maximal de la pompe JET121 ?

Le debit maximal est de 3 300 litres/heure (soit 55 litres/minute) en conditions ideales. Ce debit diminue progressivement avec la hauteur de refoulement : la hauteur de refoulement maximale atteint 45 m. Consultez la courbe de performance pour connaitre le debit reel selon votre installation.

Comment amorcer la pompe RIBIMEX JET121 ?

Avant le premier demarrage, remplissez entierement le corps de pompe avec de l'eau propre via le bouchon de remplissage prevu a cet effet. Rebouchez soigneusement, puis mettez en marche. La pompe est auto-amorcante et ne necessite cette operation manuelle qu'a la premiere utilisation ou apres un arret prolonge.

La pompe JET121 ne demarre pas, que faire ?

Verifiez d'abord l'alimentation electrique (prise, disjoncteur, etat du prolongateur). La pompe integre une protection thermique : en cas de surchauffe, elle se coupe automatiquement. Laissez-la refroidir 15 a 20 minutes avant de relancer. Si le probleme persiste, verifiez que le rotor n'est pas bloque par du calcaire ou un corps etranger.

La pompe tourne mais ne monte pas d'eau, que faire ?

Les causes les plus courantes sont : un amorcage insuffisant (recommencez l'amorcage), un tuyau d'aspiration percé ou mal serre (controllez l'etancheite), une hauteur d'aspiration superieure a 7 m, ou un clapet de pied defaillant. Verifiez egalement qu'il n'y a pas de poche d'air dans le tuyau d'aspiration.

La pompe s'arrete seule en cours de fonctionnement, pourquoi ?

Ce comportement signale generalement le declenchement de la protection thermique integree, causee par un fonctionnement a vide prolonge, une aspiration trop difficile ou une obstruction. Coupez l'alimentation, laissez refroidir 15 a 20 minutes, puis controllez que la source d'eau est suffisante avant de redemarrer.

Comment hiverniser la pompe JET121 ?

Avant les premieres gelees, vidangez completement le corps de pompe et les tuyauteries via le bouchon de vidange. Stockez la pompe dans un local hors gel. Un corps de pompe gele peut se fissurer irreversiblement. Il est aussi conseille de lubrifier legerement les parties mecaniques avant stockage.

Quel diametre de tuyau utiliser avec la JET121 ?

Les raccords d'aspiration et de refoulement sont au standard 1 pouce (1"). Utilisez des tuyaux et raccords de ce diametre pour eviter toute perte de charge excessive. Pour l'aspiration, privilegiez un tuyau semi-rigide qui resiste a l'ecrasement sous l'effet de la depression.

Peut-on utiliser la JET121 pour alimenter un surpresseur domestique ?

Oui, la JET121 est compatible avec un montage surpresseur. Ribimex propose le modele SURJET121 qui associe cette meme pompe a un ballon de 50 litres pour stabiliser la pression du reseau. Un pressostat regule alors automatiquement les demarrages et arrets de la pompe.

Quelle maintenance effectuer sur la pompe RIBIMEX JET121 ?

En fin de saison, nettoyez le filtre d'aspiration et inspectez les joints d'etancheite. Si l'eau est calcaire, rincez le corps de pompe avec un detartrant doux. Verifiez l'etat du cable electrique (1,3 m) et des raccords. Conservez la pompe a l'abri de l'humidite et du gel entre deux utilisations.

La JET121 peut-elle pomper de l'eau de pluie ou de puits ?

Oui, la JET121 est adaptee au pompage d'eau de pluie (recuperateur) ou d'eau de puits, a condition que l'eau soit claire et non chargee. Equipez toujours l'aspiration d'un clapet de pied avec crepine pour proteger la pompe des particules solides et maintenir l'amorcage.

MODE D'EMPLOI JET121 RIBIMEX

Manuel d'instructions et d'utilisation

Réf. / Art. No : PRJET61 / 512556

PRJET81 / 512576

PRJET101 / 512586

PRJET121 / 512596

PRGJET101I / 516336

AVERTISSEMENT: Lire et assimiler ce manuel avant d'assembler ou d'utiliser ce produit. Une utilisation incorrecte du produit pourrait causer de graves blessures et des dommages. Conserver ce manuel pour pouvoir le consulter ultérieurement.

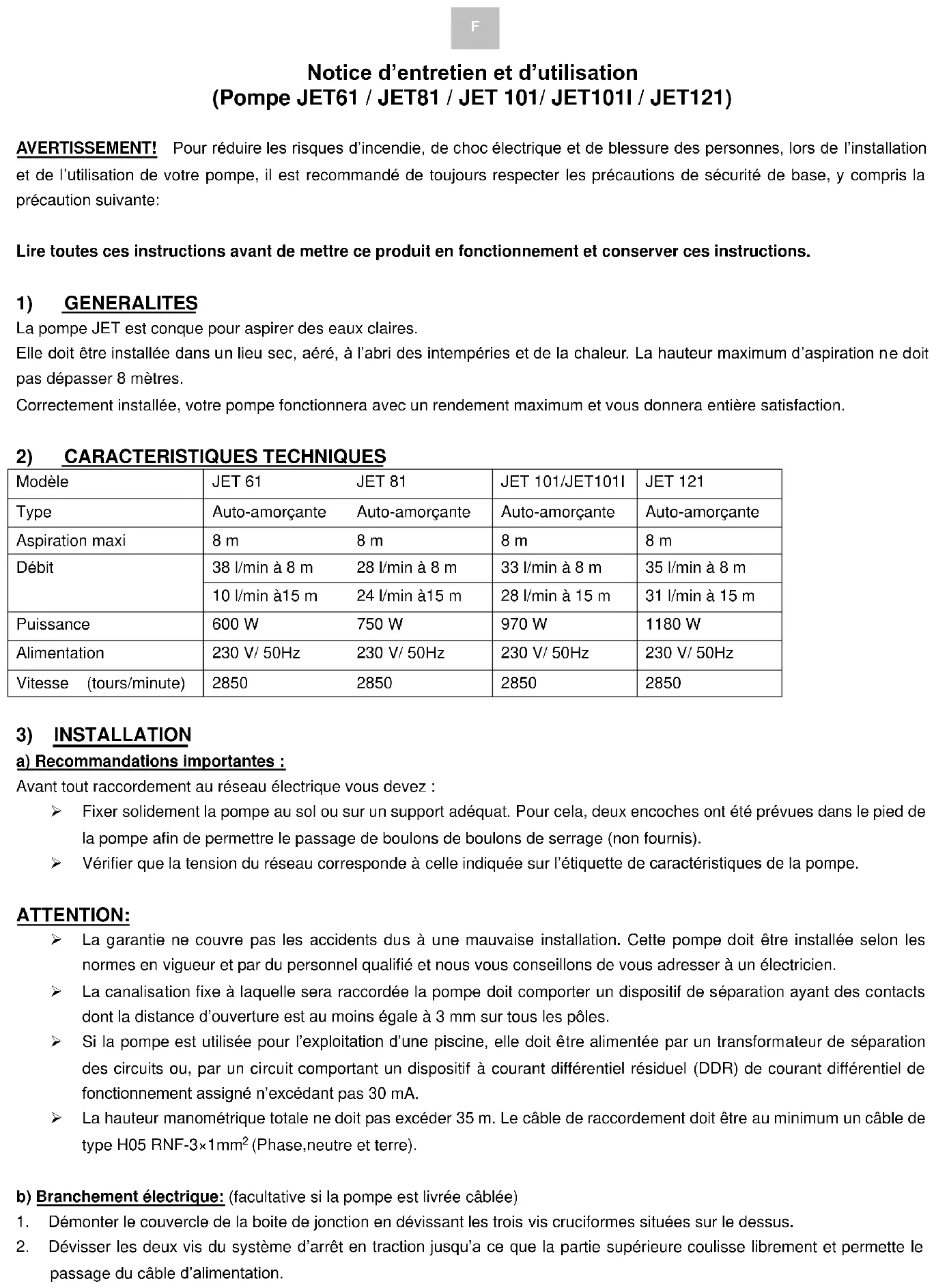

(Pompe JET61 / JET81 / JET 101/ JET101I / JET121)

AVERTISSEMENT! Pour réduire les risques d'incendie, de choc électrique et de blessure des personnes, lors de l'installation et de l'utilisation de votre pompe, il est recommandé de toujours respecter les précautions de sécurité de base, y compris la précaution suivante:

Lire toutes ces instructions avant de mettre ce produit en fonctionnement et conserver ces instructions.

1) GENERALITES

La pompe JET est conçue pour aspirer des eaux claires.

Elle doit être installée dans un lieu sec, aéré, à l'abri des intempéries et de la chaleur. La hauteur maximum d'aspiration ne doit pas dépasser 8 mètres.

Correctement installée, votre pompe fonctionnera avec un rendement maximum et vous donnera entière satisfaction.

2) Caractéristiques techniques

Modèle	JET 61	JET 81	JET 101/JET101I	JET 121
Type	Auto-amorçante	Auto-amorçante	Auto-amorçante	Auto-amorçante
Aspiration maxi	8 m	8 m	8 m	8 m
Débit	38 l/min à 8 m	28 l/min à 8 m	33 l/min à 8 m	35 l/min à 8 m
	10 l/min à15 m	24 l/min à15 m	28 l/min à 15 m	31 l/min à 15 m
Puissance	600 W	750 W	970 W	1180 W
Alimentation	230 V/ 50Hz	230 V/ 50Hz	230 V/ 50Hz	230 V/ 50Hz
Vitesse (tours/minute)	2850	2850	2850	2850

A) Recommendations importantes :

Avant tout raccordement au réseau électrique, vous devez :

Fixer solidement la pompe au sol ou sur un support adéquat. Pour cela, deux encoches ont été prévues dans le pied de la pompe afin de permettre le passage de boulons de serrage (non fournis). Vérifier que la tension du réseau corresponde à celle indiquée sur l'étiquette de caractéristiques de la pompe.

Attention:

La garantie ne couvre pas les accidents dus à une mauvaise installation. Cette pompe doit être installée selon les normes en vigueur et par du personnel qualifié et nous vous conseillons de vous adresser à un électricien. La canalisation fixe à laquelle sera raccordée la pompe doit comporter un dispositif de séparation ayant des contacts dont la distance d'ouverture est au moins égale à 3 mm sur tous les pôles. Si la pompe est utilisée pour l'exploitation d'une piscine, elle doit être alimentée par un transformateur de séparation des circuits ou, par un circuit comportant un dispositif à courant différentiel résiduel (DDR) de courant différentiel de fonctionnement assigné n'excédant pas 30 mA. La hauteur manométrique totale ne doit pas excéder 35 m. Le câble de raccordement doit être au minimum un câble de type H05 RNF-3×1mm² (Phase, neutre et terre).

B) Branchement électrique: (facultative si la pompe est livrée câblée)

1. Démonter le couvercle de la boîte de jonction en dévissant les trois vis cruciformes situées sur le dessus.
2. Dévisser les deux vis du système d'arrêt en traction jusqu'à ce que la partie supérieure coulisse librement et permette le passage du câble d'alimentation.
3. S'assurer que le câble d'alimentation utilisé n'est pas connecté au réseau.
4. Passer le câble dans le fourreau en caoutchouc du presse-étoup puis au travers du système d'arrêt en traction.
5. Effectuer le raccordement en suivant le schéma ci-dessous

- Le conducteur vert et jaune doit être connecté à la borne marquée:

Boîte de jonction

Vert/Jeure Cou Jeure L N H Condensateur Systeme d'arret en traction Faurreau en cooutchauc

1. S'assurer que tous les conducteurs sont correctement serrés dans le bornier.
2. Resserrer le système d'arrêt en traction en veillant à ce que le pontet s'appuie sur la gaine du câble d'alimentation et non sur ses conducteurs.
3. Remettre en place le couvercle de la boîte de jonction en vissant les trois vis cruciformes.
4. Connecter le câble d'alimentation au réseau.

4) Branchement du TUYAU d'aspiration

Le montage de l'ensemble des raccords doit se faire avec du Téflon de façon à ce que l'étanchéité soit parfaite.

Pour les raccords équipés de joints plats ou toriques, il n'est pas nécessaire de rajouter du Téflon.

Vérifier la bonne tenue des joints dans le temps. Le tuyau d'aspiration doit être d'un diamètre minimum de 25 mm et doit être rigide pour éviter l'écrasement.

Ne pas oublier de vérifier les raccords de la crépine (montage au Téflon). Rajouter des colliers de serrage si nécessaire.

Dans tous les cas, le tuyau d'aspiration ne doit pas être orienté vers le haut. Dans le cas de puits comportant du sable ou des gravillons, mettre la crépine à 50 cm du fond ou dans un seau au fond du puits.

Afin d'éviter des fuites et obtenir le meilleur rendement, il est impératif de monter les raccords à l'aide de Téflon.

6) Mise en ROUTE

Dévisser le bouchon de remplissage du corps de pompe. À l'aide d'un récipient, remplir le corps de la pompe jusqu'au débordement. (Ne pas projeter d'eau sur les parties électriques) Remettre le bouchon en place et le visser suffisamment afin qu'il n'y ait pas de prise d'air. Si le niveau d'eau descend dans le corps ou si le refoulement ne s'effectue pas correctement, c'est qu'il y a une prise d'air. Dans ce cas, revoir les raccords du tuyau d'aspiration et procéder à nouveau au remplissage du corps. S'assurer qu'il n'y a pas d'eau sur les parties électriques de la pompe. Mettre la pompe en marche et vérifier à nouveau qu'il n'y a pas de fuite au niveau du corps.

7) Entretien

En hiver, la pompe doit être soigneusement vidangée ou mise dans des conditions "hors gel". Avant chaque remise en route, s'assurer du bon état des joints et de l'étanchéité des raccords.

Protection de l'environnement

Ne pas jeter dans les ordures ménagères.

Les accessoires et l'emballage doivent être jetés dans un réseau de recyclage écologique.

Lorsque l'appareil n'est plus utilisable ni réparable, l'emballage et chaque élément de l'appareil doivent être démontés, triés et remis aux centres de traitement de déchets compétents.

Consulter la directive 2002/95/CE du 27 janvier 2003 et la réglementation locale en vigueur.
