BEDIENUNGSANLEITUNG JET121 RIBIMEX

HAUSWASSERWERKE Bedienungs- und Wartungsanleitung

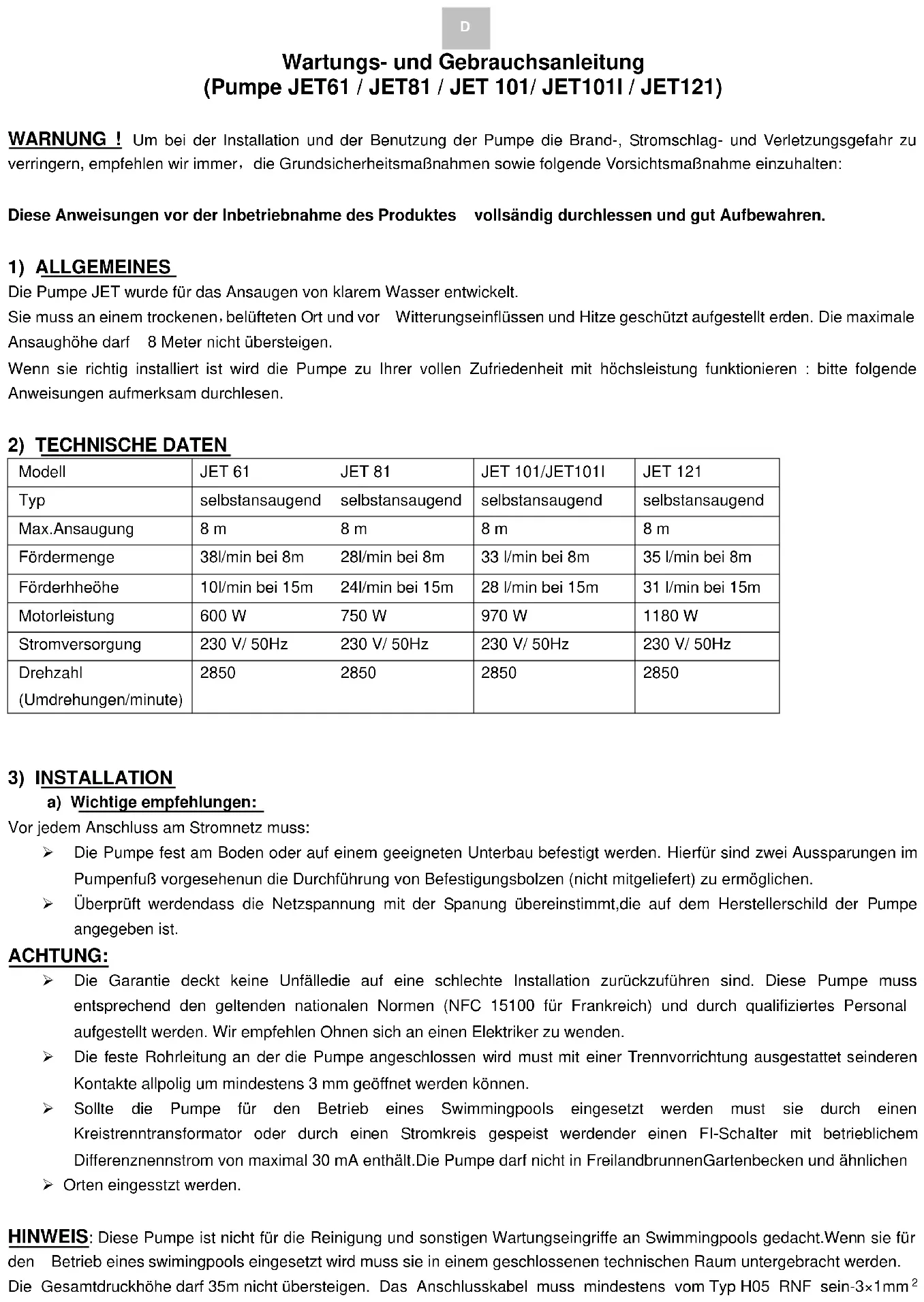

Wartungs- und Gebrauchsanleitung (Pumpe JET61 / JET81 / JET 101/ JET101I / JET121) WARNUNG ! Um bei der Installation und der Benutzung der Pumpe die Brand-, Stromschlag- und Verletzungsgefahr zu verringern, empfehlen wir immer，die Grundsicherheitsmaßnahmen sowie folgende Vorsichtsmaßnahme einzuhalten: Diese Anweisungen vor der Inbetriebnahme des Produktes vollsändig durchlessen und gut Aufbewahren.

Die Pumpe JET wurde für das Ansaugen von klarem Wasser entwickelt. Sie muss an einem trockenen，belüfteten Ort und vor Witterungseinflüssen und Hitze geschützt aufgestellt erden. Die maximale Ansaughöhe darf 8 Meter nicht übersteigen. Wenn sie richtig installiert ist wird die Pumpe zu Ihrer vollen Zufriedenheit mit höchsleistung funktionieren : bitte folgende Anweisungen aufmerksam durchlesen.

JET 121 Typ selbstansaugend selbstansaugend selbstansaugend selbstansaugend Max.Ansaugung 8 m 8 m 8 m 8 m Fördermenge 38l/min bei 8m 28l/min bei 8m 33 l/min bei 8m 35 l/min bei 8m Förderhheöhe 10l/min bei 15m 24l/min bei 15m 28 l/min bei 15m 31 l/min bei 15m Motorleistung 600 W 750 W 970 W 1180 W Stromversorgung 230 V/ 50Hz 230 V/ 50Hz 230 V/ 50Hz 230 V/ 50Hz Drehzahl (Umdrehungen/minute)

a) Wichtige empfehlungen: Vor jedem Anschluss am Stromnetz muss: Die Pumpe fest am Boden oder auf einem geeigneten Unterbau befestigt werden. Hierfür sind zwei Aussparungen im Pumpenfuß vorgesehenun die Durchführung von Befestigungsbolzen (nicht mitgeliefert) zu ermöglichen. Überprüft werdendass die Netzspannung mit der Spanung übereinstimmt,die auf dem Herstellerschild der Pumpe angegeben ist. ACHTUNG: Die Garantie deckt keine Unfälledie auf eine schlechte Installation zurückzuführen sind. Diese Pumpe muss entsprechend den geltenden nationalen Normen (NFC 15100 für Frankreich) und durch qualifiziertes Personal aufgestellt werden. Wir empfehlen Ohnen sich an einen Elektriker zu wenden. Die feste Rohrleitung an der die Pumpe angeschlossen wird must mit einer Trennvorrichtung ausgestattet seinderen Kontakte allpolig um mindestens 3 mm geöffnet werden können. Sollte die Pumpe für den Betrieb eines Swimmingpools eingesetzt werden must sie durch einen Kreistrenntransformator oder durch einen Stromkreis gespeist werdender einen FI-Schalter mit betrieblichem Differenznennstrom von maximal 30 mA enthält.Die Pumpe darf nicht in FreilandbrunnenGartenbecken und ähnlichen Orten eingesstzt werden. HINWEIS: Diese Pumpe ist nicht für die Reinigung und sonstigen Wartungseingriffe an Swimmingpools gedacht.Wenn sie für den Betrieb eines swimingpools eingesetzt wird muss sie in einem geschlossenen technischen Raum untergebracht werden. Die Gesamtdruckhöhe darf 35m nicht übersteigen. Das Anschlusskabel muss mindestens vom Typ H05 RNF sein-3×1mm

(Phasae.Nulleiter und Erde). b) Stromanschluss:

1. Den Decket des Verbindungskastens abnehmenhierfür die drei Kreuzschlitzchsrauben auf der Oberseite entfernen.

2. Die beiden Schrauben des Zugschutzsystems lösenbis sich das Oberteil frei verschieben lässt und die Durchführung des

Netzkabels ermöglicht.

3. Sich davon überzeugendass das verwendete Netzkabel nicht am Netz angeschlossen ist.

4. Das Kabel durch die Gummihülse der Stopfbüchse und durch das Zugschutzsystem führen.

5. DenAnschluss gemäß folgender Zeichung durchführen:

- Der gelb-grüne Leiter muss an der mit gekennzeichneten Klemme angeschlossen werden - Der blaue Leiter muss an der mit N gekennzeichneten Klemme angeschlossen werden. - Der rote Leiter muss an der mit L gekennzeichneten Klemme ang eschlossen werden. Verbindungskasten

6. Sich davon überzeugen dass alle Leiter im Klemmenkasten richtig angeklemmt sind.

7. Das Zugschutzsystem anziehen da bei darauf achtendass die Brücke auf den Mantel des Netzkablels und nicht auf die

8. Den Deckel des Verbindungskastens aufsetzen und die drei Kreuzschrauben festziehen.

9. Das Netzkabel am Netz anschließen.

4) ANSCHLUSS DES SAUGROHRS

Die Installation aller Anschlüsse muss mit Teflon erfolgenum eine absolute Dichtigkeit zu gewährleisten. Für Anschlüsse mit Flachdichtung oder O-Ring muss kein Teflon hinzugefügt werden. Die Alterungsfestigkeit der Dichtungen überprüfen.Das Saugrohr muss einen Mindestdurchmesser von 25mm aufweisen und steif seinum ein Quetschen zu vermeiden. Nicht vergessen die Anschlüsse des Saugkorbs(Einbau mit Teflon)zu überprüfen. Gegebenenfalls Schlauchschellen verwenden. Das Saugrohr darf in keinem Fall nach oben gerichtet werden. Im Fall von Brunnen mit Sand oder Kies muss der saugkorb 50 cm über dem Boden oder in einem Eimer am Brunnenboden angebracht werden.

5) ANSCHLUSS DES STEIGROHRS

Um Leckagen zu vermeiden und die beste Leistung zu erhalten müssen die Anschlüsse unbedingt mit Teflon abgedichtet werden.

Den Einfüllverschluss vom Pumpengehäuse abschrauben. Mit Hilfe eines Gefäßes das Pumpengehäuse bis zum Überlaufen füllen.(Kein Wasser aur die stromführenden Teile spritzen lassen.) Den Verschluss aufsetzeu und fest genug zudrehen damit keine Luft eindringen kann. Sollte der Wasserstand im Pumpengehäuse absinken oder die Förderung nicht richtig erfolgen dringt Luft ein.In diesem Fall die Anschlüsse des Saugrohrs überprüfen und das Pumpengehäuse erneut füllen. Sich davon überzeugen dass kein Wasser auf den stromführenden Teilen der Pumpe steht. Die Pumpe einschalten und erneut prüfen dass am Pumpenkörper kein Wasser ausdringt.

Im Winter muss die PUMPE sorgfältig entleert oder in Frostschutzbedingungen gebracht werden. Vor jeder Inbertriebnahme sich vom einwandfreien Zustand der Dichtungen und von der Dichtigkeit der Anschlüsse überzeugen. UMWELTSCHUTZ Nicht mit dem gewöhnlichen Hausmüll entsorgen. Wenn das Gerät nicht zu reparieren ist, muss die Verpackung, das Zubehör und alle Teile demontiert und gemäß der lokalen Recycling Richtlinien an Ihrem Wohnort entsorgt werden.12 Manuale di uso e di Manutenzione (Pompa JET61 / JET81 / JET 101/ JET101I / JET121) ATTENZIONE! Al fine di ridurre I rischi di incendio, di scosse elettriche e di danni alle persone, durante lamessa in funzione e l'uso della vostra pompa, rispettateed applicate attentamente le norme di sicurezza elementary. Leggete attentamente e conservate con cura le Istruzioni di seguito riportate prima di mettere in Funzione questto prodotto.
