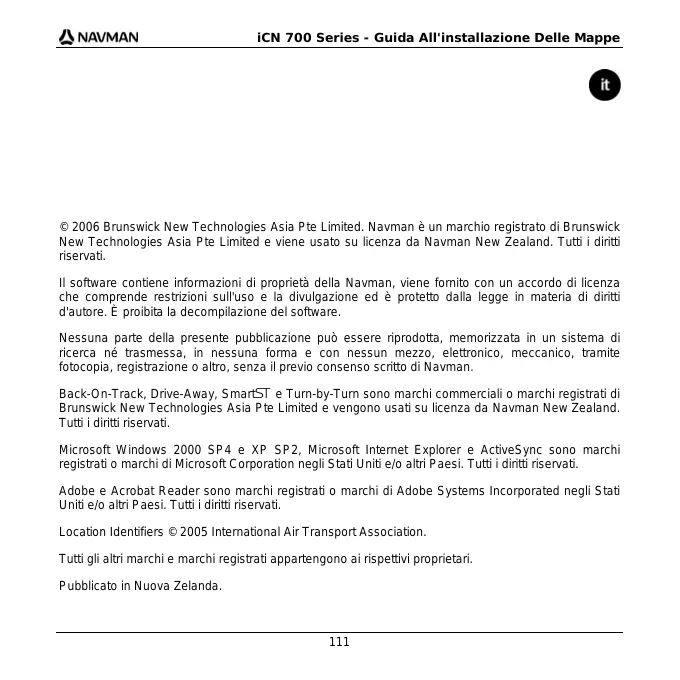

iCN 700 Series - Guida All'installazione Delle Mappe © 2006 Brunswick New Technologies Asia Pte Limited. Navman è un marchio registrato di Brunswick New Technologies Asia Pte Limited e viene usato su licenza da Navman New Zealand. Tutti i diritti riservati. Il software contiene informazioni di proprietà della Navman, viene fornito con un accordo di licenza che comprende restrizioni sull'uso e la divulgazione ed è protetto dalla legge in materia di diritti d'autore. È proibita la decompilazione del software. Nessuna parte della presente pubblicazione può essere riprodotta, memorizzata in un sistema di ricerca né trasmessa, in nessuna forma e con nessun mezzo, elettronico, meccanico, tramite fotocopia, registrazione o altro, senza il previo consenso scritto di Navman. Back-On-Track, Drive-Away, Smart5 e Turn-by-Turn sono marchi commerciali o marchi registrati di Brunswick New Technologies Asia Pte Limited e vengono usati su licenza da Navman New Zealand. Tutti i diritti riservati. Microsoft Windows 2000 SP4 e XP SP2, Microsoft Internet Explorer e ActiveSync sono marchi registrati o marchi di Microsoft Corporation negli Stati Uniti e/o altri Paesi. Tutti i diritti riservati. Adobe e Acrobat Reader sono marchi registrati o marchi di Adobe Systems Incorporated negli Stati Uniti e/o altri Paesi. Tutti i diritti riservati. Location Identifiers © 2005 International Air Transport Association. Tutti gli altri marchi e marchi registrati appartengono ai rispettivi proprietari. Pubblicato in Nuova Zelanda.

iCN 700 Series - Guida All'installazione Delle Mappe Declinazione di responsabilità Queste informazioni possono subire modifiche senza preavviso a causa del continuo sviluppo del prodotto. La Navman non garantisce che il presente documento sia privo d'errori. Le schermate e le altre presentazioni mostrate in questo manuale dell'utente possono differire dalle schermate effettive generate dal prodotto reale. Tutte queste differenze sono di secondaria importanza: il prodotto reale fornirà sostanzialmente la funzionalità descritta così come viene presentata nel manuale dell'utente. Dichiarazione di conformità Questo dispositivo è conforme alla parte 15 delle Regole FCC. L’uso è soggetto alle seguenti due condizioni: (1) il presente dispositivo non deve generare interferenze dannose e (2) il presente dispositivo deve accettare tutte le interferenze ricevute, comprese quelle che potrebbero provocarne un funzionamento indesiderato. Il software è basato in parte sul lavoro dell'Independent JPEG Group.

iCN 700 Series - Guida All'installazione Delle Mappe Informazioni importanti sulla sicurezza SI PREGA DI LEGGERE CON ATTENZIONE PRIMA DI

INSTALLARE IL PRODOTTO NEL VEICOLO

Questo è il simbolo relativo ad un avviso di sicurezza. Viene usato per richiamare l'attenzione sul rischio di lesioni fisiche. Per evitare possibili lesioni o la morte, attenersi a tutti i messaggi di sicurezza che seguono questo simbolo. AVVERTENZA indica una situazione potenzialmente rischiosa che, se non evitata, potrebbe causare la morte o lesioni gravi. ATTENZIONE indica una situazione potenzialmente rischiosa che, se non evitata, potrebbe causare lesioni lievi o di minore entità. ATTENZIONE, senza il simbolo dell'avviso di scurezza, indica una situazione potenzialmente rischiosa che, se non evitata, può causare danni alla proprietà. Rimuovere l'equipaggiamento originale, aggiungere accessori o modificare il veicolo può compromettere la sicurezza del veicolo o renderne illegale l'uso in alcune giurisdizioni. Attenersi a tutte le istruzioni sul prodotto e tutte le istruzioni contenute nel manuale del veicolo che riguardano gli accessori o le modifiche. Consultare le leggi del proprio Paese o Stato in materia di uso di veicoli con accessori o modifiche.

iCN 700 Series - Guida All'installazione Delle Mappe Il possessore è l'unico responsabile di una collocazione, un fissaggio ed un utilizzo del iCN tali da non provocare incidenti, lesioni fisiche o danni alla proprietà. Attenersi sempre a pratiche di guida sicure. Montare il iCN in una posizione sicura, dove non ostacoli la visuale del conducente. Montare il iCN in modo tale che non interferisca con il funzionamento in sicurezza del veicolo, il dispiegamento degli airbag o il funzionamento degli altri equipaggiamenti di sicurezza. Non mettere in funzione il iCN durante la guida. Prima di usare il iCN per la prima volta, prendere dimestichezza con il dispositivo e con il suo funzionamento. Sulle strade principali, è possibile che la distanza da un’uscita calcolata dal iCN sia maggiore di quella riportata sui cartelli stradali. I cartelli stradali mostrano la distanza dall’inizio dell’uscita, mentre il iCN mostra la distanza dall'incrocio successivo, ossia dalla fine dello svincolo o della strada. Per prepararsi ad uscire da una strada, seguire sempre le indicazioni sulla distanza riportate sui segnali stradali. L'uso delle informazioni riguardanti la posizione degli autovelox può essere soggetto alle leggi locali nel Paese di utilizzo. È responsabilità dell'utente controllare se è legale usare le informazioni nel proprio Paese, o nel Paese in cui le informazioni saranno impiegate. Non maneggiare il iCN quando è molto caldo. Lasciar raffreddare il dispositivo al riparo dai raggi diretti del sole.

iCN 700 Series - Guida All'installazione Delle Mappe Non esporre il iCN ai raggi diretti del sole in un veicolo incustodito per periodi prolungati. Il surriscaldamento può danneggiare il dispositivo. Per scoraggiare i furti, non lasciare in vista il iCN in un veicolo incustodito. La mancata osservanza delle presenti avvertenze e indicazioni può causare la morte, lesioni gravi o danni alla proprietà. La Navman declina ogni responsabilità per un'installazione o un uso del iCN tali da causare morte, lesioni e danni alla proprietà o da contribuirvi, oppure che possa violare la legge.

iCN 700 Series - Guida All'installazione Delle Mappe Benvenuti Grazie per aver acquistato nuove mappe Navman. La presente Guida all'installazione delle mappe è stata redatta per aiutare l'utente ad installare le mappe nel iCN. Per installare le mappe, installare innanzitutto il software Smart5™ Desktop sul proprio computer, quindi usarlo per installare nella memoria interna del proprio iCN o nella scheda di memoria le mappe desiderate presenti nel CD delle mappe. Se Smart5 Desktop è già installato nel computer, è necessario installare nuovamente il software dall'allegato CD del programma di installazione dell'applicazione, poiché è possibile che contenga una versione aggiornata. Contenuto della confezione Articolo Articolo

Il software Smart5 2006, che comprende Smart5 Desktop I dati cartografici di Smart5 2006 SE Acrobat® Reader® 5.1 Documentazione comprendente:

Il numero di dischi inclusi dipende dal Paese in cui si è acquistato il prodotto.

Map Installation Guide (Guida all'installazione delle mappe) Informazioni sull'assistenza tecnica globale Licenza del prodotto software iCN 700 Series - Guida All'installazione Delle Mappe Cos'è Smart5 Desktop? Smart5 Desktop è un software per computer e viene usato per installare le mappe sul iCN. È inoltre possibile usarlo per le seguenti operazioni:

eliminazione di mappe dal iCN

ottenere aggiornamenti del software

gestione di Punti di interesse personalizzati.

iCN 700 Series - Guida All'installazione Delle Mappe È possibile usare Smart5 Desktop con il computer dell'utente? Verificare di possedere i seguenti requisiti di sistema minimi prima di installare Smart5 Desktop:

Connessione internet per la registrazione

Installare sul disco rigido del computer Smart5 Desktop dal CD di installazione dell'applicazione; non si può avviare Smart5 Desktop dal CD. Cos'è Microsoft ActiveSync®? Microsoft ActiveSync serve a stabilire un collegamento fra il iCN e il computer. ActiveSync 3.8 verrà installato sul computer (se non è già installata una versione più recente di ActiveSync) durante l'installazione di Smart5 Desktop. Una volta installato, ActiveSync verrà eseguito nell'area di notifica di Windows quando si avvia Windows. ActiveSync si attiverà ogni volta che il iCN viene collegato al computer. Per ulteriori informazioni su ActiveSync, cercare il termine "ActiveSync" su www.microsoft.com.

iCN 700 Series - Guida All'installazione Delle Mappe Come si installa Smart5 Desktop sul computer? Prima di iniziare: Verificare che il computer soddisfi i requisiti di sistema minimi per Smart5, e soprattutto:

i. Verificare che sul computer sia installato Internet Explorer 6 o superiore prima di installare

Smart5 Desktop, anche se non è il browser predefinito.

ii. Gli utenti di Windows XP devono garantire che sia stato applicato il Service Pack 2 per

Windows XP o superiore prima di installare Smart5 Desktop.

Chiudere tutti i programmi aperti nel computer.

Inserire il CD di installazione dell'applicazione Smart5 nell'unità CD del computer. Il programma di installazione di Smart5 Desktop si avvia.

Se il CD non si avvia automaticamente, avviare l'installazione manualmente: Start > Esegui. Digitare D:\Install.exe dove "D" è la lettera assegnata all'unità CD, quindi fare clic su OK. Selezionare la lingua preferita per Smart5 Desktop.

iCN 700 Series - Guida All'installazione Delle Mappe

Seguire le istruzioni sullo schermo per installare Smart5 Desktop:

Quando richiesto, rivedere e accettare l'accordo di licenza per Smart5 Desktop e Microsoft ActiveSync (se non è già installato sul computer).

Selezionare una cartella di destinazione per Smart5 Desktop quando richiesto.

Una volta conclusa l’installazione, fare clic su Fine. Smart5 Desktop si aprirà. Quando viene richiesto di collegare li iCN al computer, completare i seguenti passi:

Inserire l'estremità grande del cavo USB direttamente in una porta USB del computer (non un hub USB); inserire l'estremità piccola nella presa USB () situata sul lato del iCN. Se possibile, inserire il cavo USB in una porta USB situata sulla parte posteriore del computer.

Inserire l'estremità piccola dell'adattatore di potenza CA presa sul lato del iCN; inserire l'altra estremità nella presa di corrente.

Premere O. I’ iCN si accenderà.

situata iCN 700 Series - Guida All'installazione Delle Mappe

Quando sul iCN viene visualizzata la seguente schermata, fare clic su Avanti: Microsoft ActiveSync eseguirà la sincronizzazione con il iCN.

Se viene richiesto di aggiornare il software iCN, seguire le istruzioni sullo schermo. A questo punto si è pronti per usare Smart5 Desktop per installare le mappe sul iCN.

iCN 700 Series - Guida All'installazione Delle Mappe Come si tiene aggiornato Smart5? Si consiglia di usare regolarmente Smart5 Desktop per controllare la presenza sul server Navman di aggiornamenti per il software Smart5. Differenza tra Aggiornamento ed Upgrade Aggiornare un software ha un significato differente rispetto a fare l'upgrade del software: Quando si aggiorna Smart5, le ultime raccolte di aggiornamenti e le correzioni più recenti degli errori di programmazione sono scaricati da Navman e applicati al iCN. Per fare l'upgrade del Smart5, occorre prima acquistare una nuova versione di Smart5 da un rivenditore, quindi installarla sul’ iCN.

Se ci si collega a Internet tramite una connessione telefonica (dial-up), collegarsi adesso a Internet.

Aprire Smart5 Desktop, seguire le indicazioni, quindi fare clic su Controlla aggiornamenti. Il computer si collegherà al server Navman per controllare se ci sono aggiornamenti del software.

Se è disponibile un aggiornamento del software, completare i seguenti passi:

Fare clic su Aggiornamento disponibile. Si aprirà il sito Navman.

Selezionare l'aggiornamento per la propria regione e scaricarlo nel computer.

Sul menu di Configurazione, selezionare Aggiorna software, quindi Aggiorna software sul iCN. Seguire le indicazioni per aggiornare il software del iCN.

iCN 700 Series - Guida All'installazione Delle Mappe Come si rimuovono le vecchie mappe dal iCN? Non è possibile usare contemporaneamente una mappa 2006 e una mappa 2006 SE della stessa zona. Completare i seguenti passi per ciascuna delle mappe che si desidera aggiornare:

Aprire Smart5 Desktop, se non è già aperto: Start > Tutti i programmi > Navman > SmartST Desktop 2006

Fare clic sulla scheda Visualizza/Rimuovi schede. Si aprirà la scheda Visualizza/Rimuovi con un elenco delle mappe installate.

Selezionare dall'elenco delle mappe il nome che si desidera rimuovere, quindi fare clic su Rimuovi.

Confermare quando richiesto che si desidera rimuovere la mappa selezionata. La mappa viene rimossa dal iCN.

iCN 700 Series - Guida All'installazione Delle Mappe Come si installano le nuove mappe sul iCN? Non è possibile seguire un percorso su versioni diverse delle mappe, ad esempio una mappa 2006 e una mappa 2006 SE. È possibile installare le mappe dei CD allegati su una scheda di memoria (non compresa) o sulla memoria interna del iCN. Map Product Key (Codice di prodotto della mappa) Nel corso dell'attivazione delle nuove mappe, verrà richiesto di inserire il codice. Il Map Product Key (codice di prodotto della mappa) è riportato sulla copertina posteriore di questa guida all'installazione delle mappe. Presso il negozio Navman online (www.navman.com) è possibile acquistare ulteriori codici di prodotto delle mappe. Installazione di nuove mappe Per installare nuove mappe sul iCN, completare i seguenti passi:

Aprire Smart5 Desktop, se non è già aperto: Start > Tutti i programmi > Navman > SmartST Desktop 2006

Inserire un CD di mappe di Smart5 nell'unità CD-ROM del computer.

Le mappe preattivate pronte per essere installate sul iCN sono di colore verde chiaro.

Le mappe sul CD che richiedono l'attivazione prima di essere installate sul iCN sono di colore azzurro. Se il computer apre Esplora risorse quando si inserisce il CD, chiudere la finestra di Esplora risorse.

iCN 700 Series - Guida All'installazione Delle Mappe

Completare i seguenti passi: Se la mappa da installare è ... Procedere come segue: verde chiaro andare al passo 6. azzurro la mappa dev'essere attivata tramite internet prima di poterla installare; continuare al passo 4. Se ci si collega a Internet tramite una connessione telefonica (dial-up), collegarsi adesso a Internet.

iCN 700 Series - Guida All'installazione Delle Mappe

Seguire le istruzioni per l'attivazione del Map Product Key:

Quando richiesto, immettere il Map Product Key riportato sul retro della custodia del CD.

Il computer si collegherà ad Internet e attiverà il Map Product Key.

Una volta completata l'attivazione, la mappa assumerà un colore verde chiaro; continuare al passo 6.

iCN 700 Series - Guida All'installazione Delle Mappe

Fare clic sulla mappa che si desidera installare nel’ iCN. La mappa assumerà un colore verde scuro per indicare che è stata selezionata. A questo punto la mappa viene riportata nella sezione Rivedi mappe selezionate della scheda Aggiungi mappe.

Per deselezionare una mappa, fare clic di nuovo su di essa. È possibile sia necessario installare più mappe per coprire l'area geografica desiderata.

Completare i seguenti passi: Se si desidera ... Procedere come segue: selezionare una mappa di colore verde chiaro andare al passo 6. selezionare una mappa di colore azzurro la mappa dev'essere attivata tramite internet prima di poterla installare; andare al passo 4. selezionare una mappa della rete stradale principale selezionare la casella di controllo al Passo 1: Sezione Seleziona mappe. installare le mappe selezionate sul iCN continuare al passo 8. Al Passo 3: Alla sezione Installa mappe, selezionare il supporto di destinazione per le mappe selezionate, per esempio, la scheda di memoria o la memoria interna dell iCN.

iCN 700 Series - Guida All'installazione Delle Mappe

Fare clic su Installa mappe. Una volta installate, le mappe assumeranno un colore giallo.

10. Per usare l’ iCN, scollegare il cavo USB.

AVVERTENZA Non scollegare il cavo USB dalla Presa USB dell iCN finché il Globo non è stato aggiornato e le mappe installate non hanno assunto il colore giallo.

iCN 700 Series - Guida All'installazione Delle Mappe Ulteriori informazioni Per informazioni sull'uso di Smart5 2006, consultare l’ iCN 700 Series, manuale dell'utente. iCN 700 Series, manuale dell'utente È possibile accedere al iCN 700 Series, manuale dell'utente in qualsiasi dei seguenti modi:

nella cartella Docs del CD di installazione dell'applicazione

Smart5 Desktop - Guida > Leggi manuale Per visualizzare il iCN 700 Series, manuale dell'utente è necessario Acrobat Reader.
