MANUALE UTENTE HFR79F19EFGK HAIER

Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della caombustione di materiali infiammabili. WAARSCHUWING: Brandrisico / brandbaar materiaal

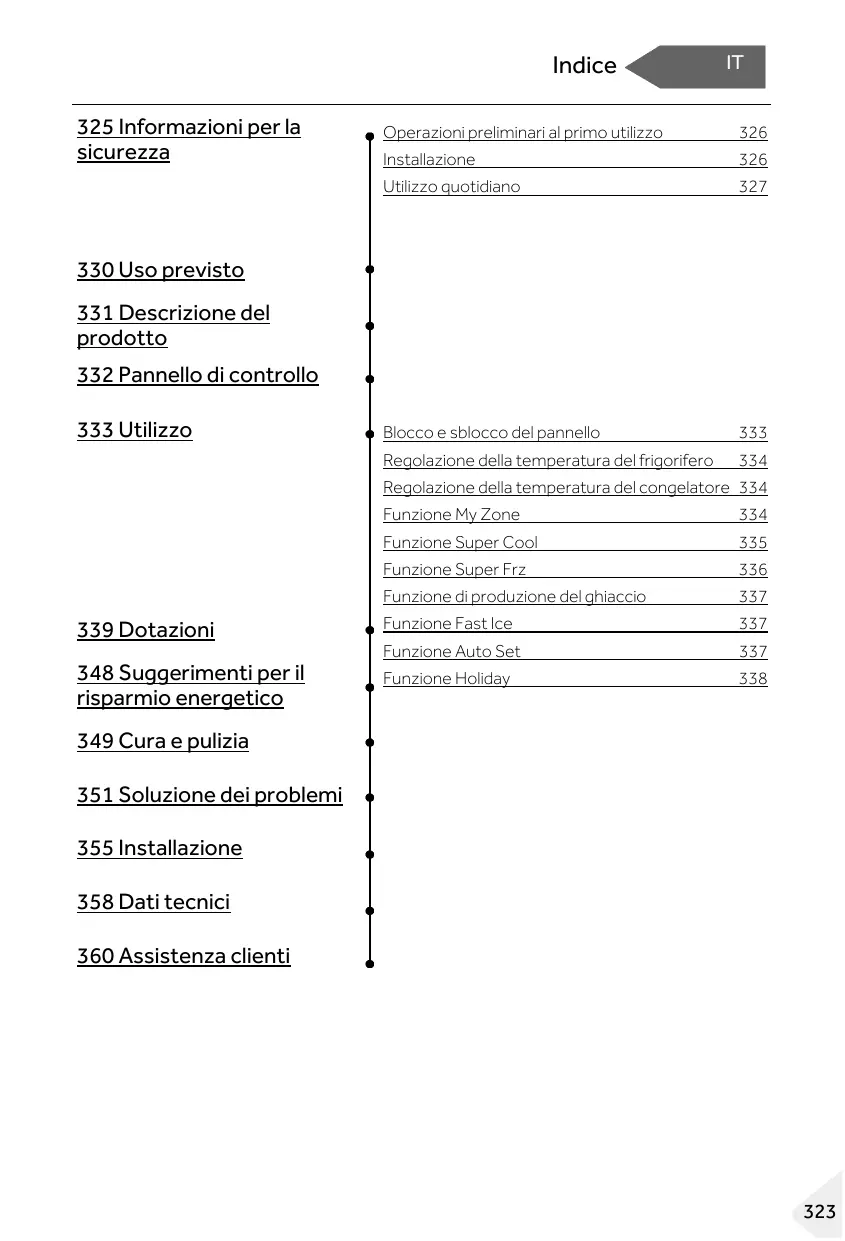

Indice 325 Informazioni per la sicurezza Operazioni preliminari al primo utilizzo

Blocco e sblocco del pannello

330 Uso previsto 331 Descrizione del prodotto 332 Pannello di controllo 333 Utilizzo Regolazione della temperatura del frigorifero

Regolazione della temperatura del congelatore 334 Funzione My Zone

Funzione Super Cool 339 Dotazioni 348 Suggerimenti per il risparmio energetico Funzione di produzione del ghiaccio Funzione Fast Ice Funzione Auto Set Funzione Holiday

349 Cura e pulizia 351 Soluzione dei problemi 355 Installazione 358 Dati tecnici 360 Assistenza clienti

Grazie Grazie per aver acquistato un prodotto Haier. Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti. Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico. Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza. Accessori Controllare gli accessori e la documentazione in base al seguente elenco: Etichetta energetica

Scheda della garanzia Manuale per l'utente Adesivo "OK" Guida rapida Informazioni per la sicurezza Informazioni per la sicurezza

AVVERTENZA - Informazioni importanti per la sicurezza AVVISO - Informazioni generali e consigli Informazioni ambientali Smaltimento Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto. AVVERTENZA! Pericolo di lesioni o soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Informazioni per la sicurezza Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza: AVVERTENZA! Operazioni preliminari al primo utilizzo Accertarsi dell'assenza di danni dovuti al trasporto. Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini. Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico. L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installazione Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico. Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. Non adoperare prese multiple o cavi di prolunga. Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico. Accertarsi che il cavo di alimentazione non sia intrappolato dal frigorifero. Non calpestare il cavo di alimentazione.

Informazioni per la sicurezza

AVVERTENZA! Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra. Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile. Non danneggiare il circuito di refrigerazione. Utilizzo quotidiano Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli. I bambini di età da 3 a 8 anni possono introdurre e prelevare alimenti dall'elettrodomestico, ma non devono pulirlo o installarlo. Tenere lontani dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. Impedire ai bambini di giocare con l'elettrodomestico. In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero o di altri elettrodomestici. Si noti che l'elettrodomestico è impostato per il funzionamento in un intervallo di temperatura ambiente specifico compreso tra 10 e 43 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato. Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. Non caricare eccessivamente i ripiani dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi. Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il comparto è molto limitata. Non infilare le mani in queste zone per evitare di schiacciarsi le dita. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel relativo raggio di movimento.

Informazioni per la sicurezza AVVERTENZA! Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze. Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide. Non riporre liquidi in bottiglie o lattine (né alcolici ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamento potrebbero scoppiare. Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti. Non impostare una temperatura inutilmente bassa nel comparto frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal comparto congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non tirare via la zona congelata! Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Informazioni per la sicurezza

AVVERTENZA! Scollegare l'elettrodomestico tenendo la spina e non il cavo. Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi. Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici. Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Informazioni sul gas refrigerante AVVERTENZA! L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente e non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti. In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi tempestivamente a un oculista.

Uso previsto Uso previsto Uso previsto Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bedand-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia. Norme e direttive Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate e le norme del Regno Unito che prevedono il marchio CE e UKCA. ATTENZIONE! Quando si chiude lo sportello, la striscia verticale dello sportello sinistro deve essere piegata verso l'interno (1). Se si cerca di chiudere lo sportello sinistro e la striscia verticale non è piegata (2), occorre prima piegarla, altrimenti colpirà l'asta di fissaggio o lo sportello destro. In tal caso, la striscia dello sportello potrebbe danneggiarsi o potrebbero verificarsi perdite. Il telaio contiene una serpentina scaldante. La temperatura della superficie aumenta lievemente, ma ciò è normale e non influisce sul funzionamento dell'elettrodomestico.

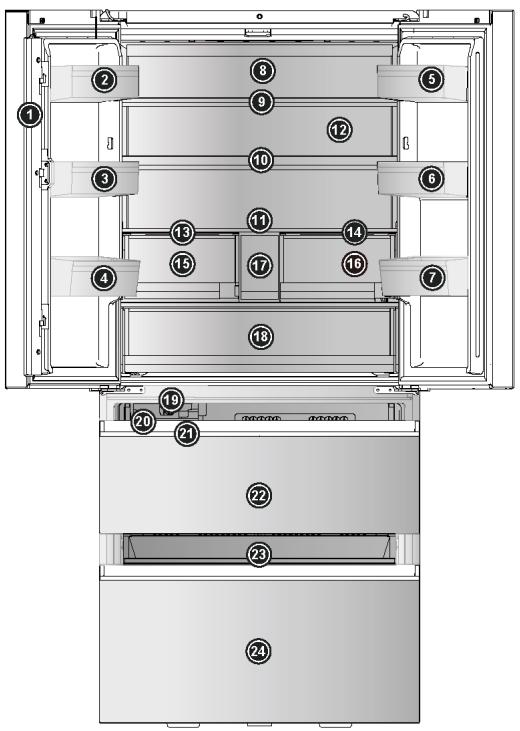

Descrizione del prodotto Descrizione del prodotto

AVVISO A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato. A: Comparto frigo 1 Supporto dello sportello 2 Portabottiglie (in alto a sinistra) 3 Portabottiglie (al centro a sinistra) 4 Portabottiglie (in basso a sinistra) 5 Portabottiglie (in alto a destra) 6 Portabottiglie (al centro a destra) 7 Portabottiglie (in basso a destra) 8 Lampada posteriore 9 Ripiano in vetro 10 Ripiano in vetro 11 Ripiano in vetro 12 Condotto dell'aria (con ABT pro) 13 Pannello del cassetto Humidity Zone

Pannello del cassetto My Zone Cassetto Humidity Zone Cassetto My Zone Serbatoio dell'acqua Fresh Box B: Comparto congelatore 19 Macchina automatica per il ghiaccio 20 Contenitore per la conservazione del ghiaccio 21 Paletta per il ghiaccio 22 Cassetto superiore del congelatore 23 Vassoio scorrevole 24 Cassetto inferiore del congelatore

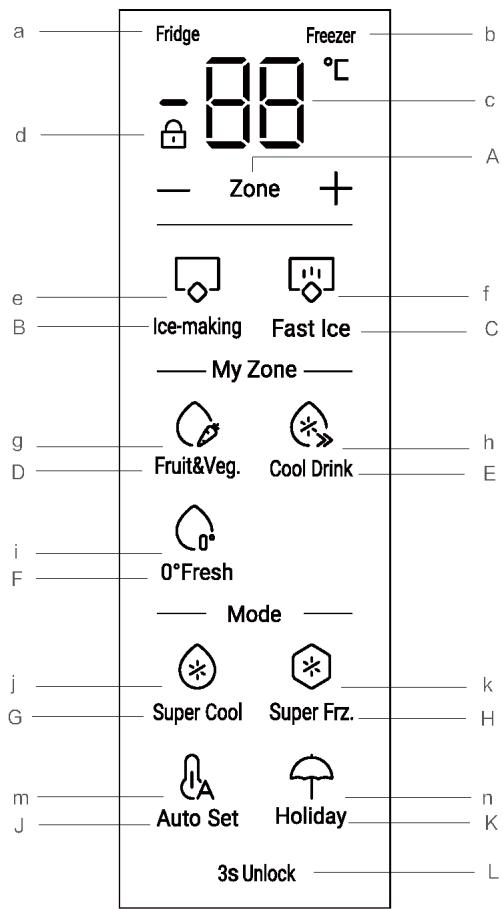

Pannello di controllo Pannello di controllo Pannello di controllo Tasti: A Commutazione della modalità temperatura tra frigorifero e congelatore B Selettore funzione di produzione del ghiaccio C Selettore funzione Fast Ice D Selettore funzione Fruit & Veg. E Selettore funzione Cool Drink F Selettore funzione 0° Fresh G Selettore funzione Super Cool H Selettore funzione Super Frz. J Selettore funzione Auto Set K Selettore funzione Holiday L Blocco/sblocco del pannello Spie: a Indicatore frigorifero b Indicatore congelatore c Temperatura frigorifero e congelatore d Blocco del pannello e Funzione di produzione del ghiaccio f Funzione Fast Ice g Funzione Fruit & Veg. h Funzione Cool Drink i Funzione 0° Fresh j Funzione Super Cool k Funzione Super Frz. m Funzione Auto Set n Funzione Holiday Operazioni preliminari al primo utilizzo Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti. Dopo l'installazione a livello e la pulizia, attendere almeno 2-5 ore prima di collegare l'elettrodomestico all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE. Prima di caricare gli alimenti, preraffreddare i comparti con impostazioni elevate. La funzione Super Frz. serve a raffreddare rapidamente i comparti. La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA.

Accensione e spegnimento dell'elettrodomestico Utilizzo L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica. Alla prima accensione del frigorifero si accende l'indicatore "c" (visualizzazione della temperatura). La temperatura del frigo e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente. Si accende l'indicatore "g" (Fruit&Veg.). È possibile che sia attivo il blocco del pannello. AVVISO Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Svuotare l'elettrodomestico prima di spegnerlo. Per spegnere l'elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente. Blocco e sblocco del pannello Blocco automatico: quando lo sportello del frigorifero e lo sportello del congelatore sono chiusi e non viene eseguita alcuna operazione con i tasti entro 30 secondi, il display si spegne e si blocca automaticamente. Sblocco manuale: quando lo schermo del display è bloccato, premere il tasto "L" (3s Unlock) e tenerlo premuto per 3 secondi; a questo punto viene emesso un singolo segnale acustico, l'indicatore "d" (Blocco pannello) si spegne e il display si sblocca. 3s Unlock Blocco manuale: quando lo schermo del display è sbloccato, premere il tasto "L" (3s Unlock) e tenerlo premuto per 3 secondi; a questo punto viene emesso un singolo segnale acustico, l'indicatore "d" (Blocco pannello) si accende e il display si blocca. 3s Unlock Regolazione della temperatura Le temperature interne dipendono dai seguenti fattori: Temperatura ambiente Frequenza di apertura dello sportello Quantità di alimenti conservati Installazione dell'elettrodomestico

Utilizzo Regolazione della temperatura del frigorifero Quando lo schermo del display è sbloccato, premere il tasto "A" (selettore zona) e selezionare "frigorifero"; l'indicatore "a" (indicatore frigorifero) lampeggia, quindi si arriva alla modalità di impostazione della temperatura del frigorifero. Premere il tasto "+" o "-"; ogni volta che si premono i tasti "+" o "-", il valore dell'impostazione del livello di refrigerazione aumenta di 1 o diminuisce di 1. La temperatura del frigorifero verrà visualizzata nella sequenza "9 °C -> 8 °C-> 7 °C -> 6 °C -> 5 °C -> 4 °C-> 3 °C -> 2 °C -> 1 °C". AVVISO Dopo aver impostato la temperatura, se non viene eseguita alcuna operazione entro 5 secondi il sistema viene determinato automaticamente e salva la temperatura impostata. Regolazione della temperatura del congelatore Quando lo schermo del display è sbloccato, premere il tasto "A" (selettore zona) e selezionare "congelatore"; l'indicatore "b" (indicatore congelatore) si illumina, quindi si arriva alla modalità di impostazione della temperatura del congelatore. Premere il tasto "+" o "-"; ogni volta che si premono i tasti "+" o "-", il valore dell'impostazione del livello di refrigerazione aumenta di 1 o diminuisce di 1. La temperatura del frigorifero verrà visualizzata nella sequenza "-14 °C -> -15 °C-> -16 °C -> -17 °C -> -18 °C -> -19 °C-> -20 °C -> -21 °C -> -22 °C-> -23 °C -> -24 °C". AVVISO Dopo aver impostato la temperatura, se non si esegue alcuna operazione entro 5 secondi il sistema viene determinato automaticamente e salva la temperatura impostata. Funzione My Zone

1. Funzione Fruit&Veg.:

Quando lo schermo del display è sbloccato, premere il tasto "D" (selettore Fruit&Veg) per attivare e disattivare la funzione. Questa funzione è ideale per conservare frutta e verdura fresche. Fruit&Veg. Fruit&Veg. AVVISO I formaggi, la frutta e gli ortaggi sensibili al freddo (ad es. ananas, avocado, banane, pompelmi, patate, melanzane, fagioli, cetrioli, zucchine e pomodori) non devono essere conservati nel cassetto My Zone.

Quando lo schermo del display è sbloccato, premere il tasto "E" (selettore Cool Drink) per attivare e disattivare la funzione. Questa funzione consente di conservare prodotti come acqua e succhi vari. La temperatura nel comparto My Zone è impostata su +2 °C. Cool Drink Cool Drink

3. Funzione 0° Fresh:

Quando lo schermo del display è sbloccato, premere il tasto "F" (selettore 0° Fresh) per attivare e disattivare la funzione. Questa funzione imposta la temperatura del cassetto My Zone su 0 °C ed è ideale per conservare alimenti freschi come carne o pesce. La maggior parte degli alimenti a 0 °C rimane fresca e non si congela. AVVISO A causa del diverso contenuto di acqua della carne, alcuni tipi di carne più umida si congelano a temperature inferiori a 0 °C. Per tale motivo, la carne di fresco taglio deve essere conservata nel cassetto My Zone a una temperatura minima di 0 °C. 0° Fresh 0° Fresh AVVISO: Cassetto My Zone Una delle tre funzioni del comparto My Zone deve essere sempre attivata. Inoltre, le tre funzioni non possono essere aperte contemporaneamente, ma può essere illuminata solo una. Per ridurre la temperatura del comparto frigorifero utilizzare la funzione Cool Drink. Per aumentarla, utilizzare la funzione Fruit&Veg. Funzione Super Cool

1. Quando lo schermo del display è sbloccato, premere il tasto "G" (selettore Super

Cool); a questo punto viene emesso un singolo segnale acustico, la spia "g" (funzione Super Cool) si accende e la funzione Super Cool si attiva.

2. Quando l'indicatore "g" (funzione Super Cool) si accende, premere il tasto "G"

(selettore Super Cool); a questo punto viene emesso un singolo segnale acustico, l'indicatore "g" (funzione Super Cool) si spegne e la funzione Super Cool si disattiva.

3. Una volta attivata la funzione Super Cool, il frigorifero la disattiva automaticamente

dopo circa 4 ore di funzionamento. Se si desidera uscire manualmente, è possibile premere il tasto "G" (selettore Super Cool) per disattivarla. Super Cool Super Cool

1. Nello stato Super Cool, la temperatura del frigorifero non può essere regolata. Se

si preme uno dei tasti "+" o "-" per regolare la temperatura del frigorifero, l'indicatore "g" (funzione Super Cool) lampeggia con un segnale acustico, a indicare che questa operazione non può essere eseguita.

2. Nello stato della funzione Super Cool, la funzione Auto Set e la funzione Holiday

non possono essere attivate contemporaneamente a causa delle diverse modalità di controllo. Quando si sceglie una funzione in conflitto con un'altra funzione, quella originale si disattiva automaticamente. Funzione Super Frz

1. Quando lo schermo del display è sbloccato, premere il tasto "H" (selettore Super

Freeze); viene emesso un singolo segnale acustico, l'indicatore "h" (funzione Super Freeze) si accende e la funzione Super Freeze si attiva.

2. Quando l'indicatore "h" (funzione Super Freeze) si accende, premere il tasto "H"

(selettore Super Freeze); viene emesso un singolo segnale acustico, l'indicatore "h" (funzione Super Freeze) si spegne e la funzione Super Freeze si disattiva.

3. Dopo l'attivazione della funzione Super Freeze, il frigorifero disattiva

automaticamente la funzione dopo circa 50 ore di funzionamento. Se si desidera uscire manualmente, è possibile premere il tasto "H" (selettore Super Freeze) per disattivare la funzione. Super Frz. AVVISO Super Frz.

1. Nello stato Super Freeze, la temperatura del congelatore non può essere

regolata. Se si preme uno dei tasti "+" o "-" per regolare la temperatura del congelatore, l'indicatore "h" (funzione Super Freeze) lampeggerà con un segnale acustico, a indicare che questa operazione non può essere eseguita.

2. Nello stato della funzione Super Freeze, la funzione Auto Set non può essere

attivata contemporaneamente a causa delle diverse modalità di controllo. Quando si sceglie una funzione in conflitto con un'altra funzione, quella originale si disattiva automaticamente.

3. La funzione Super Freeze è progettata per mantenere il valore nutritivo del cibo

congelato perché i tempi di congelamento sono brevissimi e per congelare grandi quantità di cibo in un'unica volta. La funzione Super Freeze deve essere impostata con 24 ore di anticipo per far sì che il congelatore raggiunga una temperatura bassa e mantenga il cibo. A questo punto la velocità di congelamento del congelatore aumenta, il cibo può essere congelato rapidamente, il suo valore nutrizionale viene mantenuto correttamente e la conservazione diventa piuttosto pratica.

Funzione di produzione del ghiaccio

1. In stato di sblocco, premere il tasto "B" (selettore funzione di produzione del

ghiaccio); viene emesso un singolo segnale acustico, l'indicatore "e" (funzione di produzione del ghiaccio) si illumina e la funzione di produzione del ghiaccio si attiva.

2. Quando l'indicatore "e" (funzione di produzione del ghiaccio) si illumina, premere il

tasto "B" (selettore funzione di produzione del ghiaccio); viene emesso un singolo segnale acustico, l'indicatore "e" (funzione di produzione del ghiaccio) si spegne e la funzione di produzione del ghiaccio si disattiva. Produzione del ghiaccio Produzione del ghiaccio Funzione Fast Ice

1. In stato di sblocco, premere il tasto "C" (selettore funzione Fast Ice); viene emesso

un singolo segnale acustico, l'indicatore "f" (funzione Fast Ice) si illumina, la funzione Fast Ice viene attivata e anche l'indicatore "e" (funzione di produzione del ghiaccio) si illumina.

2. Quando l'indicatore "f" (funzione Fast Ice) si illumina, premere il tasto "C" (selettore

funzione Fast Ice); viene emesso un singolo segnale acustico, l'indicatore "f" (funzione Fast Ice) si spegne e la funzione Fast Ice si disattiva.

3. Una volta attivata la funzione Fast Ice, il frigorifero la disattiva automaticamente

dopo circa 8 ore di funzionamento. Se si desidera uscire manualmente è possibile premere il tasto "C" (selettore funzione Fast Ice) per disattivare la funzione. Fast Ice Fast Ice AVVISO Se la funzione di produzione del ghiaccio è disattivata, verrà disattivata anche la funzione Fast Ice. Funzione Auto Set

1. Quando lo schermo del display è sbloccato, premere il tasto "J" (selettore

funzione Auto Set); viene emesso un singolo segnale acustico, l'indicatore "m" (funzione Auto Set) si accende e la funzione Auto Set si attiva.

2. Quando l'indicatore "m" (funzione Auto Set) si illumina, premere il pulsante "J"

(selettore funzione Auto Set), viene emesso un singolo segnale acustico, l'indicatore "m" (funzione Auto Set) si spegne e la funzione Auto Set si disattiva. Auto Set Auto Set

Utilizzo AVVISO Nella funzione Auto Set, non è possibile regolare la temperatura del frigorifero o del congelatore. Se si preme uno dei tasti "+" o "-" per regolare la temperatura del frigorifero o del congelatore, l'indicatore "m" (funzione Auto Set) lampeggerà con un segnale acustico a indicare che questa operazione non può essere eseguita. Nella funzione Auto Set, a causa dei diversi metodi di controllo, se è impostata la funzione Super Cool, Super Freeze o Holiday, l'indicatore "m" (funzione Auto Set) si spegne. Nella funzione Auto Set, la funzione My Zone può essere regolata manualmente in base alle esigenze. Funzione Holiday La funzione Holiday è progettata per i momenti in cui il frigorifero non viene utilizzato per un tempo prolungato. Quando la funzione Holiday è attivata, il congelatore è sotto controllo normale e la temperatura del frigorifero viene impostata automaticamente sui 17 °C. La temperatura effettiva non è superiore a 17 °C, il che previene il particolare odore causato dalla sovratemperatura consentendo, allo stesso tempo, la riduzione del consumo energetico.

1. Quando lo schermo del display è sbloccato, premere il tasto "K" (selettore

funzione Holiday); viene emesso un segnale acustico, l'indicatore "n" (funzione Holiday) si accende e la funzione Holiday si attiva.

2. Quando l'indicatore "n" (funzione Holiday) si illumina, premere il pulsante "K"

(selettore della funzione Holiday); viene emesso un singolo segnale acustico, l'indicatore "n" (funzione Holiday) si spegne e la funzione Holiday si disattiva. Holiday AVVISO Holiday

1. Nella funzione Holiday, la temperatura del frigorifero non può essere regolata. Se

si preme uno dei tasti "+" o "-" per regolare la temperatura del frigorifero, l'indicatore "n" (funzione Holiday) lampeggerà con un segnale acustico per indicare che questa operazione non può essere eseguita.

2. Prima di utilizzare la funzione Holiday, svuotare il frigorifero per evitare che gli

alimenti al suo interno vadano a male. Quando la funzione Holiday è attivata, non è possibile attivare contemporaneamente le funzioni "Auto Set" o "Super Cool".

3. Nella funzione Holiday, l'impostazione delle icone "Fruit&Veg, Cool Drink, 0°

Fresh" in My Zone è disattivata e non sarà possibile regolare la funzione My Zone. Una volta uscito dalla funzione Holiday, il comparto frigo My Zone visualizza l'impostazione precedente.

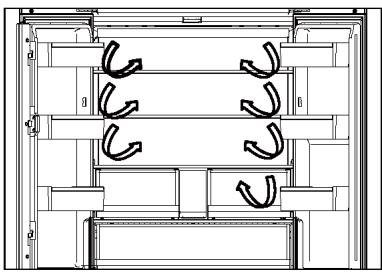

Flusso d'aria multiplo Dotazioni

1. Il frigorifero è dotato di un sistema con flusso

d'aria multiplo e i flussi di aria fresca investono tutti i ripiani. Ciò facilita il mantenimento di una temperatura uniforme per garantire la freschezza degli alimenti per un periodo maggiore. Ripiani regolabili

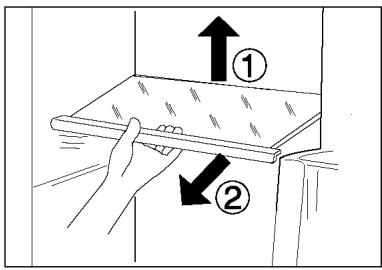

1. L'altezza dei ripiani può essere regolata in

2. Per spostare un ripiano, rimuoverlo sollevandone il bordo posteriore ed estrarlo .

3. Per reinstallarlo, collocarlo sulle alette su

entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali Cassetto My Zone In questo comparto il livello di umidità è inferiore rispetto al vano frigorifero. Questo cassetto è adatto per conservare frutta secca e altri alimenti secchi a basso contenuto di acqua come burro, grassi e oli o cioccolato. Cassetto Humidity zone In questo comparto il livello di umidità è superiore al vano frigorifero. Viene controllato automaticamente dal sistema ed è adatto alla conservazione di frutta, verdura, insalata ecc. Fresh Box Zona per la conservazione di frutta e verdura, per mantenerle fresche e sane. AVVISO: I formaggi, la frutta e gli ortaggi sensibili al freddo (ad es. ananas, avocado, banane, pompelmi, patate, melanzane, fagioli, cetrioli, zucchine e pomodori) non devono essere conservati nel vano Fresh box.

1. Non rimuovere il coperchio di plastica

all'interno delle due zone,

2. poiché mantengono l'umidità.

3. Non è consigliabile conservare la frutta

sensibile al freddo come ananas, avocado, banane

4. e pompelmi in questi due cassetti.

Portabottiglie/cassetti incassati nello sportello rimovibili

1. I cassetti incassati nello sportello possono

essere rimossi per essere puliti:

2. Tenere con le mani entrambi i lati del cassetto

incassato, sollevarlo ed estrarlo .

3. Per inserire il cassetto incassato nello

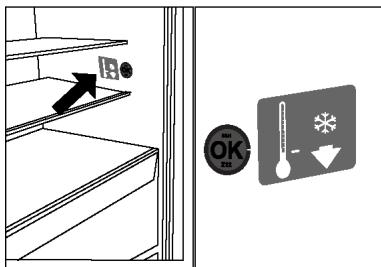

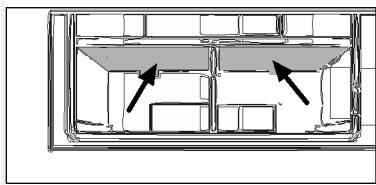

sportello, seguire la procedura inversa. OPZIONALE: spia della temperatura OK La spia della temperatura OK può essere utilizzata per determinare temperature inferiori a +4 °C. Se la spia non indica "OK", ridurre gradualmente la temperatura. AVVISO Quando l'elettrodomestico viene acceso, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore. Cassetto superiore del congelatore estraibile

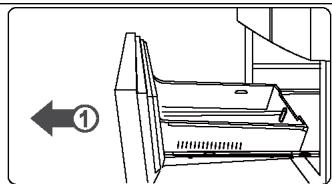

1. Estrarre completamente il cassetto superiore del congelatore

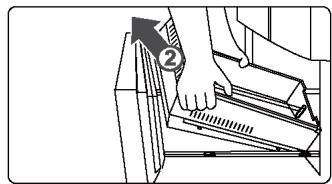

2. Sollevare il cassetto fino a separarlo dal

blocco di supporto, spingerlo nel congelatore e inclinarlo per estrarlo. Per inserire il cassetto, seguire la procedura inversa.

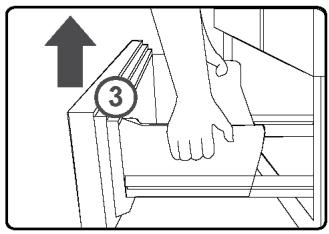

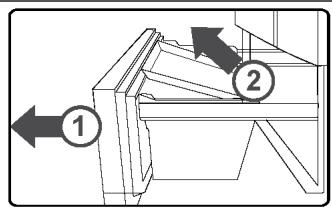

Cassetto inferiore del congelatore estraibile

1. Estrarre completamente il cassetto

inferiore del congelatore

2. Estrarre il vassoio di congelamento in

posizione di arresto, sollevarlo ed estrarlo.

3. Sollevare il cassetto fino a separarlo dal

blocco di supporto, spingerlo nel congelatore e inclinarlo per estrarlo. Per inserire il cassetto, seguire la procedura inversa. Illuminazione La luce interna a LED si accende quando si apre lo sportello. Le prestazioni dell'illuminazione non dipendono da altre impostazioni degli elettrodomestici.

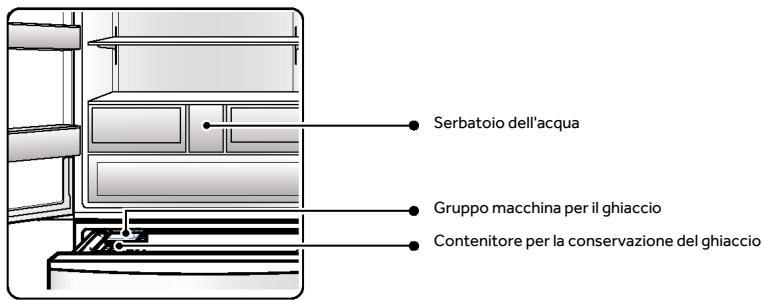

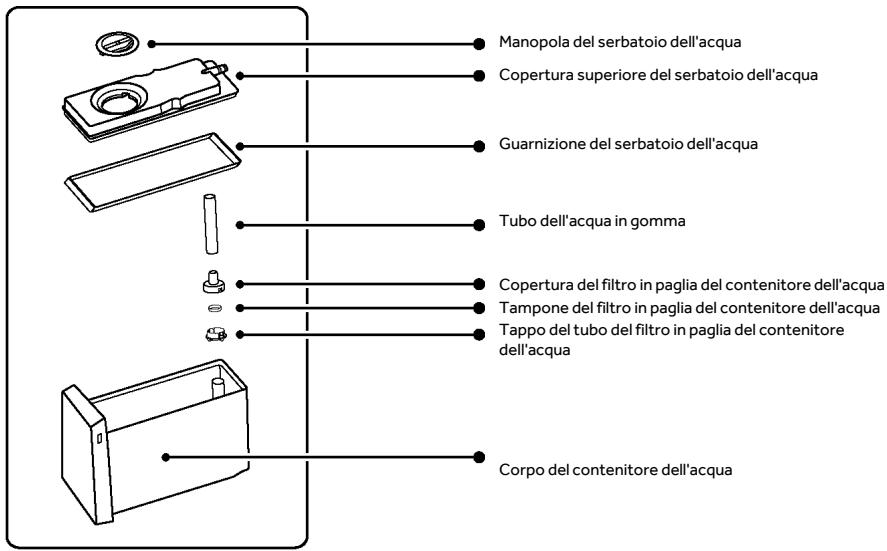

Dotazioni Nomi delle parti della macchina per il ghiaccio La macchina per il ghiaccio automatica dell'elettrodomestico è dotata di un esclusivo contenitore per la conservazione dell'acqua. È possibile iniettare direttamente l'acqua in questo contenitore e produrre il ghiaccio in modo sicuro e automatico. La macchina per il ghiaccio automatica può essere rimossa per la pulizia quando il ghiaccio non è necessario, lasciando spazio per altri alimenti congelati. Macchina per il ghiaccio Serbatoio dell'acqua Gruppo macchina per il ghiaccio Contenitore per la conservazione del ghiaccio Serbatoio dell'acqua Manopola del serbatoio dell'acqua Copertura superiore del serbatoio dell'acqua Guarnizione del serbatoio dell'acqua Tubo dell'acqua in gomma Copertura del filtro in paglia del contenitore dell'acqua Tampone del filtro in paglia del contenitore dell'acqua Tappo del tubo del filtro in paglia del contenitore dell'acqua Corpo del contenitore dell'acqua

Come utilizzare la macchina per il ghiaccio AVVISO Quando la produzione del ghiaccio non è necessaria in inverno, il gruppo della macchina per il ghiaccio e il contenitore per la conservazione dell'acqua possono essere rimossi e lasciare spazio per la conservazione degli alimenti. Quando si ripone il gruppo della macchina per il ghiaccio e il contenitore dell'acqua fuori dal frigorifero, fare attenzione a evitare la polvere. Quando si utilizzano di nuovo questi componenti, è necessario pulirli e asciugarli. Aggiungere acqua al contenitore per la conservazione dell'acqua Passo 1: Rimuovere il contenitore per la conservazione dell'acqua. Sollevare leggermente la parte anteriore del contenitore ed estrarlo. Passo 2: Ruotare la manopola per aprire il contenitore per la conservazione dell'acqua e riempire con acqua. Fare attenzione a non superare il livello MAX. (Per il livello MAX, fare riferimento al segno sul contenitore per la conservazione dell'acqua. Se l'acqua è troppa, uscirà da tutti i lati.) Passo 3: Ricollocare il contenitore per la conservazione dell'acqua. Deve essere inserito nella parte più interna, in caso contrario non sarà in grado di erogare acqua normalmente. AVVISO

1. La temperatura dell'acqua presente nell'apposito contenitore per la conservazione

non deve superare i 60 °C.

2. Riempire solo con acqua potabile; non versare i residui di acqua minerale, succhi

e tè nel contenitore dell'acqua.

3. Quando si produce ghiaccio con acqua di pozzo o acqua declorinata (acqua

ionizzata alcalina, acqua proveniente da un depuratore d'acqua), è più probabile che si formino incrostazioni e muco, pertanto sono necessarie pulizia e manutenzione frequenti.

4. Se per produrre il ghiaccio si utilizza acqua minerale che non è stata consumata,

pulire prima il contenitore del ghiaccio e il contenitore dell'acqua con un detergente neutro per stoviglie; in caso contrario si producono calcare e muco con conseguente formazione di muffe e odori.

5. Quando le temperature invernali sono basse, l'acqua nel relativo contenitore di

conservazione potrebbe congelarsi.

6. Quando il contenitore di conservazione dell'acqua è vuoto, anche la pompa

dell'acqua e la macchina per il ghiaccio potrebbero emettere un rumore di funzionamento. Questo fenomeno è normale.

Dotazioni Prelevamento dei cubetti di ghiaccio Dopo aver prodotto il ghiaccio, utilizzare una paletta per prendere i cubetti di ghiaccio. Contenitore per la produzione del ghiaccio Asta di rilevamento ghiaccio Paletta per il ghiaccio Contenitore per la conservazione del ghiaccio AVVISO Al primo utilizzo della macchina per il ghiaccio o se passa più di una settimana dall'ultimo utilizzo, i cubetti di ghiaccio prodotti potrebbero essere maleodoranti o polverosi; in questi casi si raccomanda di gettare il ghiaccio prodotto (circa 8 cubetti).

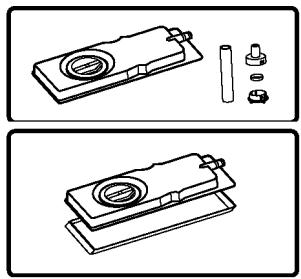

Se è stato pulito il canale di alimentazione dell'acqua della macchina per il ghiaccio, i cubetti di ghiaccio preparati subito dopo possono essere utilizzati immediatamente. Conservazione dei cubetti di ghiaccio La capacità di conservazione della ghiacciaia può essere verificata automaticamente dal rilevatore di ghiaccio (per determinare correttamente la capacità di conservazione del ghiaccio, non posizionare i cubetti in piano). Una volta raggiunta una certa quantità di conservazione, interrompere la produzione di ghiaccio. Si prega di verificare la quantità di ghiaccio conservata nel relativo contenitore. Se c'è troppo ghiaccio, non sarà possibile produrlo oppure si potrebbe compromettere la normale apertura e chiusura dello sportello. Pulizia e manutenzione della macchina per ghiaccio Pulizia del contenitore per la conservazione dell'acqua e delle relative parti Passo 1: Rimuovere il coperchio superiore del contenitore per la conservazione dell'acqua. Passo 2: Rimuovere il contenitore per la conservazione dell'acqua, la copertura del filtro in paglia, il tampone del filtro in paglia e il cappuccio del tampone del filtro. Passo 3: Rimuovere la guarnizione del contenitore per la conservazione dell'acqua. Passo 4: Pulire il contenitore per la conservazione dell'acqua e le relative parti con una spugna morbida. Per rimuovere le macchie persistenti, utilizzare detersivo per piatti diluito e risciacquare con acqua dopo la rimozione.

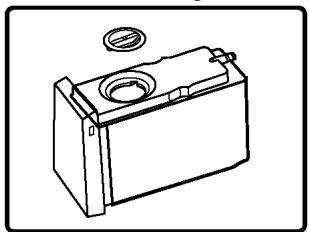

AVVISO La sequenza di montaggio è inversa alla sequenza di smontaggio. Non aggiungere acqua oltre il livello MAX. (Se il livello MAX viene superato, l'acqua fuoriesce da tutti i lati.) Pulizia del contenitore del ghiaccio Passo 1: Disattivare la funzione di produzione del ghiaccio e aprire lo sportello superiore del congelatore. Passo 2: Ruotare completamente la manopola di fissaggio del contenitore del ghiaccio verso sinistra, tenere la maniglia sulla parte anteriore del contenitore del ghiaccio verso l'esterno Manopola fissa Passo 3: Capovolgere la macchina per il ghiaccio, estrarre la manopola bianca, quindi rimuovere la macchina. Passo 4: Lavare la ghiacciaia con acqua; non utilizzare spazzole o polveri decontaminanti che potrebbero graffiare la superficie. Passo 5: Installare la ghiacciaia seguendo la sequenza della rimozione in ordine inverso. Spingere la macchina per il ghiaccio nel cassetto e inserire quest'ultimo a fondo fino a udire uno scatto. Ruotare la manopola di fissaggio nuovamente verso destra per bloccarla.

Dotazioni AVVISO Dopo aver congelato qualsiasi cosa diversa dall'acqua, la macchina per il ghiaccio deve essere pulita immediatamente prima di essere reinserita nella macchina automatica per la produzione del ghiaccio.

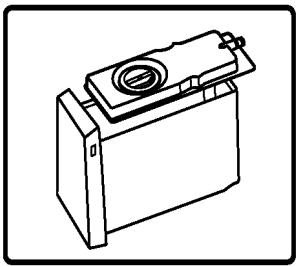

Quando si pulisce il contenitore per la conservazione dell'acqua, la parte interna del contenitore stesso e il coperchio, utilizzare una spugna morbida; non utilizzare spazzole o polvere decontaminante. Per rimuovere le macchie persistenti, utilizzare detersivo per piatti diluito e risciacquare solo con acqua. Non utilizzare spazzole a setole dure, spazzole metalliche, abrasivi (come dentifricio, detersivo in polvere, ecc.), solventi organici (come benzina, diluente, acetone, alcool, ecc.), acqua calda, acidi o alcali che possono screpolare la plastica. Il gruppo della ghiacciaia non è lavabile. Se si bagna, pulirlo con un panno asciutto. Se l'acqua penetra nell'apparecchio, la funzione di produzione del ghiaccio verrà compromessa. Non aggiungere acqua alla ghiacciaia durante l'installazione della macchina per il ghiaccio poiché l'acqua viene fornita automaticamente. AVVERTENZA Riempire la macchina per il ghiaccio solo con acqua potabile.

Domande e risposte sulla macchina per il ghiaccio D1: Il ghiaccio non viene prodotto? Fenomeno Il ghiaccio non si produce. Motivo

L'acqua non viene aggiunta al contenitore per la conservazione dell'acqua. Il contenitore per la conservazione dell'acqua non è inserito in posizione. Il gruppo di produzione del ghiaccio non è installato correttamente. La funzione "Produzione ghiaccio" non è attivata. Aggiungere acqua nel contenitore per la conservazione dell'acqua. Inserire correttamente il contenitore per la conservazione dell'acqua in posizione. Spingere il gruppo della macchina per il ghiaccio fino in fondo finché la manopola di fissaggio non si blocca. Attivare la funzione "Produzione ghiaccio". D2: La quantità di ghiaccio è scarsa, i cubetti di ghiaccio sono piccoli o sciolti? D4: I cubetti di ghiaccio hanno qualche odore? Fenomeno Il ghiaccio prodotto dalla macchina ha un odore particolare. Motivo L'acqua nel contenitore per la conservazione dell'acqua non viene sostituita da molto tempo. Nel contenitore dell'acqua sono state versate acqua o bevande che emanano un odore. I cubetti di ghiaccio sono stati prodotti e conservati nella ghiacciaia per troppo tempo. Soluzione

Cambiare l'acqua. Per la pulizia fare riferimento a "Pulizia e manutenzione della macchina per il ghiaccio". I cubetti di ghiaccio non devono essere conservati per lungo tempo, altrimenti emanano un odore particolare con altri alimenti. D5: I cubetti di ghiaccio hanno forme strane? Fenomeno a.

Fenomeno I cubetti di ghiaccio prodotti sono pochi, piccoli e parzialmente sciolti. Motivo

Lo sportello del frigorifero viene aperto e chiuso frequentemente oppure non è chiuso ermeticamente. La ghiacciaia non è uniforme o contiene oggetti eterogenei Motivo Chiudere bene lo sportello del frigorifero e cercare di aprirlo e chiuderlo il meno frequentemente possibile. Utilizzare una paletta per appiattire i cubetti di ghiaccio e rimuovere i corpi estranei eterogenei. Soluzione

I cubetti di ghiaccio si agglomerano o differiscono tra loro per dimensioni. I cubetti di ghiaccio sono arrotondati. I cubetti di ghiaccio presentano delle sporgenze. Il frigorifero è inclinato. I cubetti di ghiaccio sono stati inseriti da troppo tempo. Sulla ghiacciaia sono presenti canali di approvvigionamento idrico concavi e convessi. I piedini possono essere regolati correttamente per garantire che il frigorifero sia livellato. Utilizzare i cubetti di ghiaccio il prima possibile o rifarli. Si tratta di un fenomeno normale che non deve essere considerato come un problema. D3: I cubetti di ghiaccio prodotti sono torbidi? Fenomeno I cubetti di ghiaccio prodotti presentano sospensioni bianche. Motivo Il ghiaccio è stato realizzato con acqua contenente minerali. Soluzione Si tratta di un fenomeno normale che non deve essere considerato come un problema.

Suggerimenti per il risparmio ener getico Suggerimenti per il risparmio energetico Suggerimenti per il risparmio energetico Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. Funzioni come POWER-FREEZE consumano più energia. Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico. Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile. Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico. Evitare l'ingresso di aria nelle confezioni di alimenti. Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente. Scongelare gli alimenti surgelati nel comparto frigorifero. Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l'uscita del condotto.

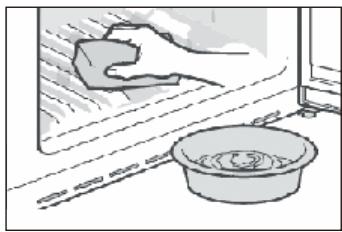

Cura e pulizia AVVERTENZA! Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico. Pulizia Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti. Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane. AVVERTENZA! Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi. Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. Se la temperatura aumenta, controllare lo stato degli alimenti congelati.

Tenere sempre pulita la guarnizione dello sportello. Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e detergente neutro.

1. Strofinare l'interno e l'esterno del frigorifero

(compresi la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto

l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

3. In caso di versamenti di alimenti cremosi (ad es. panna o gelato sciolto), rimuovere

tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.

4. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero (tra i

ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier. Sciacquare e asciugare con un panno morbido. Non lavare i componenti dell'elettrodomestico in lavastoviglie. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Sbrinamento Lo sbrinamento dei comparti frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

Sostituzione delle lampade a LED AVVERTENZA! La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato. La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti.

V. ASSISTENZA CLIENTI.

La sorgente luminosa (solo LED) può essere sostituita esclusivamente da un elettricista professionista. Questo prodotto contiene una fonte luminosa con efficienza energetica di classe G. Comparto Tensione Lampada posteriore del frigorifero Congelatore Fresh Box Lampada della maniglia Classe di efficienza energetica 12 V

Inutilizzo per lunghi periodi Se l'elettrodomestico non verrà adoperato per lunghi periodi e non verrà utilizzata la funzione Holiday per il frigorifero: Estrarre gli alimenti. Scollegare il cavo di alimentazione. Pulire l'elettrodomestico come descritto in precedenza. Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno. AVVISO Spegnere l'elettrodomestico solo se è strettamente necessario. Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.

2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel

frigorifero e nel congelatore.

3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe

danneggiarsi. AVVERTENZA! Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello. Non collocare mai l'elettrodomestico orizzontalmente a terra.

Soluzione dei problemi

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI. Soluzione dei problemi AVVERTENZA! Prima di effettuare la manutenzione, spegnere l'elettrodomestico e staccare la spina dalla presa di corrente. La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Problema Il compressore non funziona. L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo. Causa possibile Soluzione possibile

L'interno del frigorifero è sporco e/o si sentono cattivi odori.

La spina non è collegata alla presa di corrente. L'elettrodomestico sta effettuando il ciclo di sbrinamento La temperatura interna o esterna è troppo elevata. L'elettrodomestico è rimasto spento per un certo periodo di tempo. Uno sportello dell'elettrodomestico non è chiuso ermeticamente. Lo sportello è stato aperto troppo spesso o troppo a lungo. L'impostazione della temperatura del comparto congelatore è troppo bassa. La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata. Non è garantita la circolazione dell'aria necessaria. L'interno del frigorifero deve essere pulito. In frigorifero vengono conservati alimenti che producono un odore intenso.

Collegare la spina alla presa di corrente. Ciò è normale per lo sbrinamento automatico In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo. Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore. Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello. Non aprire lo sportello o il cassetto troppo spesso. Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore. Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti. Garantire un'adeguata ventilazione.

Avvolgere completamente gli alimenti.

Soluzione dei problemi Problema La temperatura nell'elettrodomestico non è sufficientemente bassa. Causa possibile Soluzione possibile

Reimpostare la temperatura. Gli alimenti devono essere sempre raffreddati prima di conservarli.

Non conservare troppi alimenti. Sono stati collocati troppi alimenti contemporaneamente. Gli alimenti sono troppo vicini tra loro. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.

Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria. Chiudere lo sportello o il cassetto.

Non aprire lo sportello o il cassetto troppo spesso. La temperatura impostata è troppo bassa.

Reimpostare la temperatura. Disattivare la funzione Super Frz/Super Cool

Sono stati collocati alimenti troppo caldi.

La temperatura nell'elettrodomestico è troppo bassa.

La funzione Super Frz/Super Cool è attiva o rimane attiva troppo a lungo. Formazione di umidità all'interno del comparto frigorifero.

Il clima è troppo caldo e troppo umido. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Contenitori per alimenti o liquidi rimasti aperti.

Chiudere lo sportello o il cassetto.

Non aprire lo sportello o il cassetto troppo spesso. Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi.

Il clima è troppo caldo e troppo umido.

Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.

Accumulo di umidità sulla superficie esterna del frigorifero o tra gli sportelli e il cassetto.

La temperatura impostata è troppo alta.

Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce. Accertarsi che lo sportello o il cassetto sia chiuso bene. Soluzione dei problemi Problema Presenza di molto ghiaccio e brina nel vano congelatore.

Causa possibile Soluzione possibile

Confezionare sempre gli alimenti.

Chiudere lo sportello o il cassetto.

Non aprire lo sportello o il cassetto troppo spesso. Pulire la guarnizione dello sportello o del cassetto oppure sostituirla. Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto.

Gli alimenti non sono stati confezionati adeguatamente. Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene. Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo. Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate. Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto.

I lati del vano e la guarnizione dello sportello si riscaldano. L'elettrodomestico emette suoni anomali.

Si sente un lieve rumore, simile a quello dell'acqua che scorre. Viene emesso un allarme acustico.

L'elettrodomestico non è a livello. L'elettrodomestico urta qualche oggetto vicino.

Regolare i piedini per collocare l'elettrodomestico a livello. Rimuovere gli oggetti attorno all'elettrodomestico. È normale.

Lo sportello del comparto frigorifero è aperto.

Chiudere lo sportello. Viene emesso un lieve sibilo.

È in funzione il sistema anticondensa

Ciò evita la formazione di condensa ed è normale L'illuminazione interna o il sistema di raffreddamento non funziona.

La spina non è collegata alla presa di corrente. Problema della fonte di alimentazione.

La lampada a LED è fuori uso. Collegare la spina alla presa di corrente. Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale. Chiamare l'assistenza per la sostituzione.

È in modalità demo. Il display si illumina circolarmente, ma fatelo non sentirti figo.

Quando lo schermo del display è sbloccato, premere “Zona” e fare clic su “Vacanze” 5 volte (entro 5 secondi) per uscire da questa modalità.

Soluzione dei problemi Per rivolgersi all'assistenza tecnica, visitare il nostro sito Web: https://corporate.haiereurope.com/en/ Nella sezione "sito web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica. Interruzione della corrente In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti: Limitare al massimo l'apertura dello sportello o del cassetto. In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico. Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero. Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti. Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile). Funzione di memoria durante un'interruzione di corrente Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.

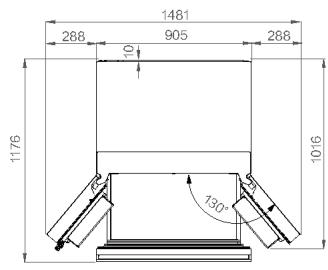

Disimballo Installazione AVVERTENZA! L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente. Estrarre l'elettrodomestico dall'imballo. Togliere tutti i materiali di imballo. Condizioni ambientali La temperatura ambiente deve essere sempre compresa tra 10 e 43 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento. Spazio consigliato Spazio consigliato(mm) quando lo sportello è aperto. Sezione di ventilazione >10 cm >10 cm >10 cm 190,0 cm Per una sufficiente ventilazione dell’elettrodomestico, si consiglia di rispettare lo spazio indicato nelle linee guida. Allineamento dell'elettrodomestico 90,5 cm Installare l'elettrodomestico su una superficie solida e piana.

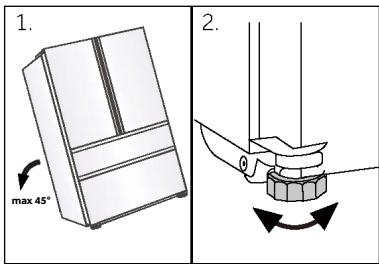

1. Inclinare leggermente il frigorifero all'indietro.

2. Regolare i piedini all'altezza desiderata.

Accertarsi che la distanza dalla parete lato cerniera sia almeno 10 cm affinché lo sportello possa aprirsi correttamente. max 45°

Installazione Avviso: per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l'installazione a incasso

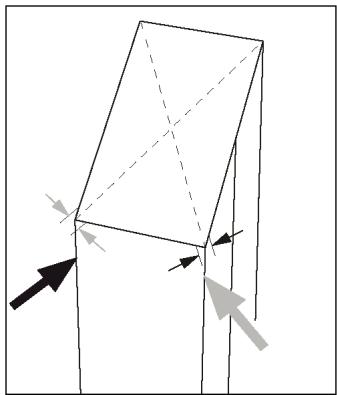

3. La stabilità può essere verificata spingendo

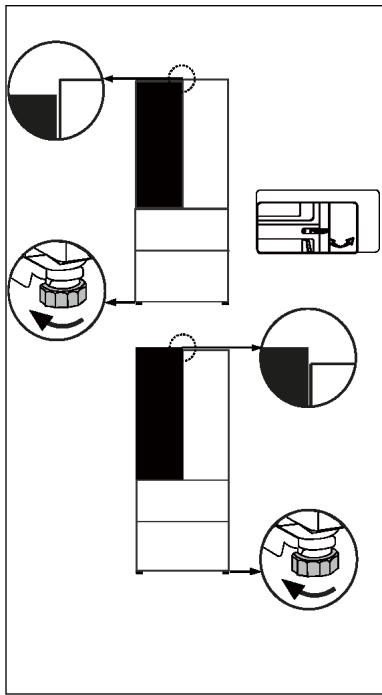

diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura degli sportelli. Regolazione precisa degli sportelli Se gli sportelli sono a livello, attenersi alla procedura seguente: Utilizzo del piedino regolabile/cerniera regolabile Ruotare il piedino regolabile o la cerniera regolabile nella direzione indicata dalla freccia per sollevarli o abbassarli. Le cerniere regolabili possono essere regolate con una chiave a brugola da 6 mm. Contattare il servizio post-vendita se necessario.

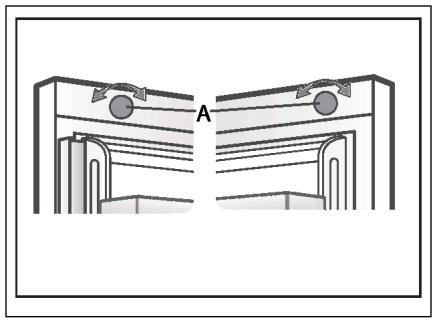

Utilizzo del pulsante di regolazione Ruotare il pulsante di regolazione sulla parte superiore dello sportello. Avviso: Nell'uso futuro del frigorifero, il fenomeno degli sportelli non a livello può verificarsi a causa del peso degli alimenti conservati. Per risolvere il problema, utilizzare i metodi descritti sopra. Tempo di attesa L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere almeno 2 ore in modo che l'olio torni nella capsula.

Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli: La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. La spina e la presa di corrente sono compatibili. Collegare la spina a una presa domestica installata correttamente. AVVERTENZA! Per evitare rischi, il cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).

Dati tecnici Specifiche del prodotto secondo il regolamento UE n. 2019/2016 Dati tecnici Marchio Nome / identificativo del modello Categoria del modello Classe di efficienza energetica Haier

Volume totale (litri)

Volume congelatore (litri)

Prestazioni (stelle) Sistema senza formazione di brina

Capacità di congelamento (kg/24 h)

Classe climatica(2) Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW) Tempo di aumento della temperatura (h)

Capacità di produzione del ghiaccio

Tipo di elettrodomestico Indipendente Dati tecnici

Descrizioni: (1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico. (2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +32 °C Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +38 °C Classe climatica T: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +43 °C Tensione / Frequenza Corrente di ingresso (A) Fusibile principale (A) Refrigerante Dimensioni (A/L/P in mm) Dati tecnici supplementari 220-240 V~ / 50 Hz

Assistenza clienti Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI. Assistenza clienti Se non si riesce a trovare una soluzione, contattare

il rivenditore locale o lo European Call Service-Center (vedere i numeri di telefono elencati di seguito) o l'area Service & Support su www.haier.com dove è possibile chiedere assistenza e trovare risposte a domande frequenti. Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta. Modello N. di serie Controllare anche la scheda di garanzia fornita con il prodotto. Paese* European Call Service-Center Haier Italy (IT) Numero di telefono

Costi 14,53 cent/min su linea fissa max 20 cent/min su altre linee Assistenza clienti

• Per altri paesi fare riferimento al sito www.haier.com Haier Europe Trading S.r.l Filiale Regno Unito Westgate House, Westgate, Ealing London, W5 1YY
• Durata della garanzia dell'elettrodomestico: Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale.
• Periodo di disponibilità dei pezzi di ricambio per la riparazione dell'elettrodomestico: Termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno 10 anni dopo l'immissione sul mercato dell'ultima unità del modello.
• Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europe.eu/ o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.
