MANUALE UTENTE PS58B850Y1P SAMSUNG

Non visualizzare un’immagine fissa (come un gioco o lo sfondo di un PC collegato a questo PDP) sul pannello del monitor al plasma per più di 2 ore poiché può verificarsi una ritenzione delle immagini. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un’immagine fissa. Altitudine Il PDP può funzionare regolarmente fino a 2000m di altitudine. Se utilizzato a un’altitudine superiore a 2000m di altezza si possono verificare malfunzionamenti, pertanto se ne sconsiglia l’uso. Calore sulla parte superiore del TV PDP La parte superiore dell’apparecchio può risultare calda dopo un uso prolungato poiché il calore viene dissipato dal pannello attraverso i fori di ventilazione presenti nella parte superiore. Ciò è una condizione normale e non indica alcun difetto o malfunzionamento del prodotto. Tuttavia, si consiglia di impedire ai bambini di toccare la parte superiore del prodotto. Il prodotto emette degli scricchiolii. Uno scricchiolio può verificarsi per l’espansione e la contrazione del telaio a causa di variazioni ambientali quali la temperatura e l’umidità. Ciò è normale e non rappresenta un difetto del prodotto. Difetti delle celle Il PDP usa un pannello composto da 2,360,000 (livello HD) a 6,221,000 (livello FHD) pixel che richiedono una speciale tecnologia di produzione. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Si sconsiglia di utilizzare il prodotto a temperature inferiori ai 5°C. La visualizzazione di una immagine fissa per un lungo periodo di tempo può provocare un danno permanente al pannello PDP. La visione del TV PDP con un formato 4:3 per un periodo di tempo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia. „„ Immagine residua sullo schermo. La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. „„ Garanzia -- La Garanzia non copre i danni causati dalle immagini residue. -- La bruciatura dello scherno non è coperta dalla garanzia. „„ Installazione Per l’installazione dell’apparecchio in luoghi estremamente polverosi o esposti a basse o alte temperature, elevata umidità o sostanze chimiche, oppure laddove è richiesto un funzionamento continuativo del prodotto come per esempio in aeroporti, stazioni ferroviarie, ecc. si consiglia di contattare un Centro di assistenza autorizzato. La mancata osservanza di questa indicazione può causare seri danni all’apparecchio. Avvertenza TV Digitale

• Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono supportate. Sebbene questo televisore rispetti i più recenti standard DVB-T e DVB-C [agosto 2008], la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C non può essere garantita. Alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all’utente di accettare i termini e le condizioni della loro offerta. Alcune funzioni della TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e lo standard DVB-C potrebbe non essere correttamente supportato da tutti i fornitori. Per maggiori informazioni, contattare il locale centro assistenza clienti SAMSUNG. Contatta SAMSUNG WORLDWIDE In caso di domande o commenti relativi ai prodotti Samsung, contattare il centro assistenza clienti SAMSUNG (Vedere retro di copertina per maggiori informazioni.) NN Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Il design e le specifiche del prodotto possono variare senza preavviso allo scopo di migliorare costantemente le prestazioni del prodotto. © 2009 Samsung Electronics Co., Ltd. Tutti i diritti riservati. Italiano - 2 BN68-02334A-ITA.indb 2 10/21/2009 8:53:37 AM Sommario Connessione e preparazione del televisore Informazioni su Anynet+ ■■ Verifica delle parti p. 4

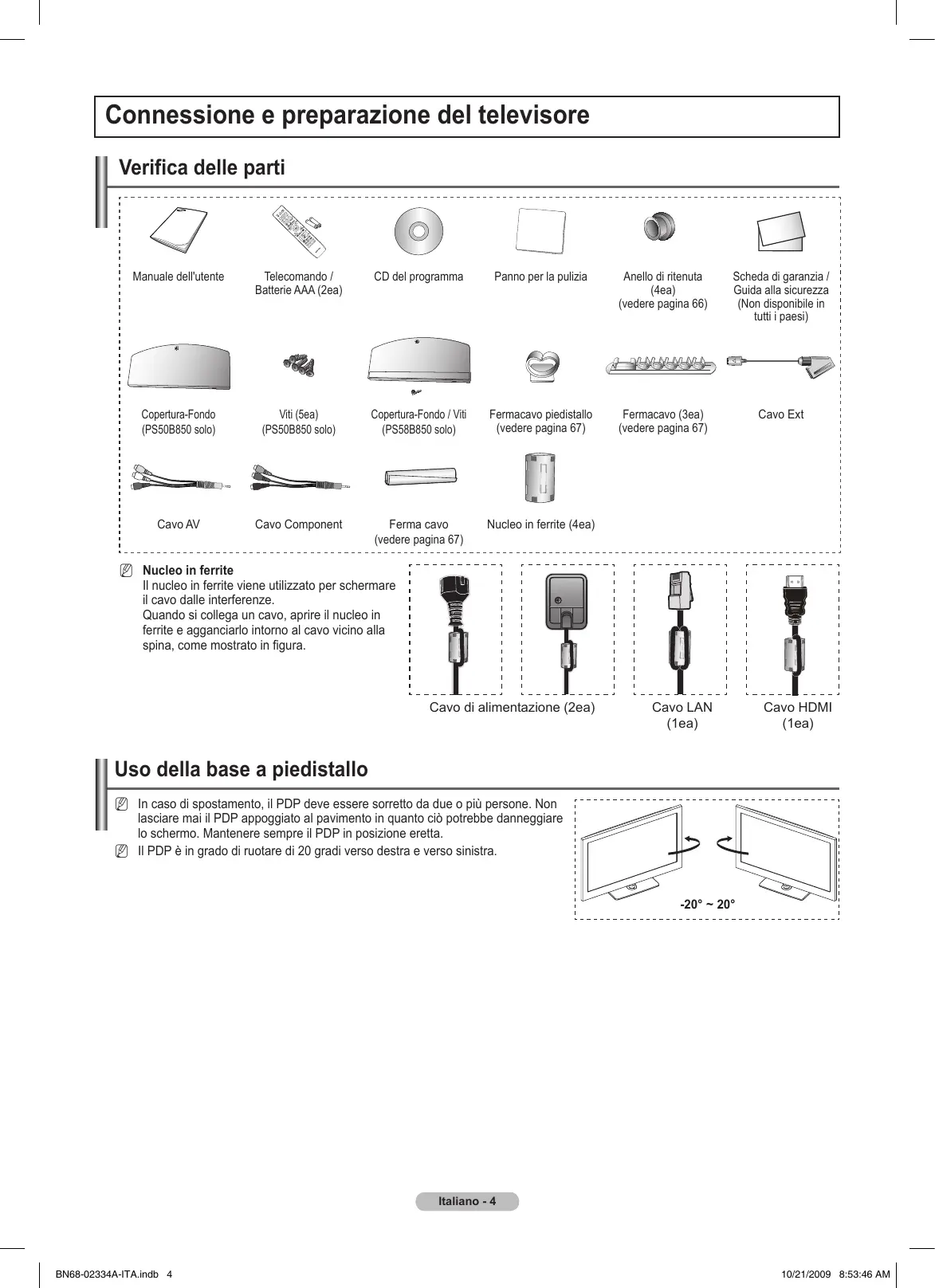

• ■■ Uso della base a piedistallo p. 4
• ■■ Pannello di controllo p. 5
• ■■ Pannello dei collegamenti p. 6
• ■■ Telecomando p. 8
• ■■ Installazione delle batterie nel telecomando p. 8
• ■■ Uso dei tasti retroilluminati del telecomando p. 9
• ■■ Accendere e spegnere p. 9
• ■■ Impostare il televisore in modalità Standby p. 9
• ■■ Visualizzazione del display p. 9
• ■■ Visualizzazione dei menu p. 10
• ■■ Uso del tasto TOOLS p. 10
• ■■ Funzioni Plug & Play p. 10
• ■■ Collegamento dei dispositivi Anynet+ p. 45
• ■■ Configurazione diAnynet+ p. 46
• ■■ Passaggio da un dispositivo Anynet+ all’altro p. 46
• ■■ Registrazione p. 47
• ■■ Ascolto tramite il ricevitore p. 47
• ■■ Risoluzione dei problemi con Anynet+ p. 48
• Content Library ■■ Attivazione della modalità Content Library p. 49
• ■■ Uso di Content Library p. 50
• Internet@TV ■■ Modifica delle impostazioni delle immagini p. 15
• ■■ Configurazione del televisore con il PC p. 18
• ■■ Schermo del PC p. 19
• ■■ Guida introduttiva di Internet@TV p. 51
• ■■ Modificare gli snippet nel dock p. 53
• ■■ Uso del widget Profile p. 53
• ■■ Uso di Yahoo!® Widget Gallery p. 54
• ■■ Uso di Yahoo!® Weather Widget p. 54
• ■■ Uso del widget Yahoo!® News p. 55
• ■■ Uso del widget Yahoo!® Flickr p. 55
• ■■ Uso del widget Yahoo!® Finance p. 56
• ■■ Risoluzione dei problemi con internet@TV p. 56
• ■■ Guida Sito web p. 57
• Controllo dell’audio Internet@TV ■■ Modifica dello standard audio p. 20
• ■■ Selezione della modalità audio p. 21
• ■■ Guida introduttiva di Internet@TV p. 58
• ■■ Configurazione di Internet@TV p. 58
• ■■ Uso del servizio Internet@TV p. 59
• ■■ Risoluzione dei problemi di internet@TV p. 60
• ■■ Guida Sito web p. 60
• Controllo dei canali ■■ Memorizzazione dei canali p. 11
• ■■ Gestione dei canali p. 13
• Controllo dell’immagine Descrizione delle funzioni ■■ Impostazione dell’ora p. 22
• ■■ Configurazione del menu Impostazione p. 23
• ■■ Visione Picture-in-Picture (PIP) p. 25
• Centro rete dom Rete Consigli per l’uso ■■ Connessione di rete p. 28
• ■■ Impostazione rete p. 30
• Media Play ■■ Collegamento di un dispositivo USB p. 33
• ■■ Uso della funzione Media Play p. 34
• ■■ Ordinamento Photo / Music / Movie List p. 35
• ■■ Photo / Music / Movie List Option Menu p. 36
• ■■ Slide Show / Music Play / Movie Play Option Menu p. 37
• ■■ Visualizzazione di una foto o di una proiezione di diapositive. 38 ■■ Riproduzione di musica p. 39
• ■■ Riproduzione di un filmato p. 40
• ■■ Utilizzo del menu Impostazione p. 41
• Media Play-DLNA ■■ Impostazione della rete DLNA p. 42
• ■■ Installazione dell’applicazione DLNA p. 42
• ■■ Uso dell’applicazion DLNA p. 43
• ■■ Uso della funzione DLNA p. 44
• Simbolo Premere Italiano ■■ Programmi supportati p. 26
• ■■ Elenco sorgenti / Modifica Nome p. 27
• ■■ Centro rete dom p. 61
• ■■ Configurazione di Centro rete dom p. 62
• ■■ Uso della funzione Messaggio p. 62
• ■■ Uso della funzione Media p. 63
• Supporto / Ingressi ■■ Funzione Teletext p. 64
• ■■ Specifiche del kit di supporto a parete (VESA) p. 65
• ■■ Preparazione per l’installazione del kit di montaggio a parete p. 66
• ■■ Fissaggio del televisore alla parete p. 66
• ■■ Assemblaggio dei cavi p. 67
• ■■ Messa in sicurezza della posizione di installazione p. 68
• ■■ Come assemblare la base a piedistallo (in base al modello) p. 68
• ■■ Risoluzione dei problemi p. 69
• ■■ Specifiche p. 72
• ■■ Schema blocco Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 p. 73

Nota Tasto One-Touch TOOLS Italiano - 3 BN68-02334A-ITA.indb 3 10/21/2009 8:53:38 AM Connessione e preparazione del televisore Verifica delle parti Manuale dell'utente Telecomando / Batterie AAA (2ea) CD del programma Panno per la pulizia Anello di ritenuta (4ea) (vedere pagina 66) Scheda di garanzia / Guida alla sicurezza (Non disponibile in tutti i paesi) Copertura-Fondo (PS50B850 solo) Viti (5ea) (PS50B850 solo) Copertura-Fondo / Viti (PS58B850 solo) Fermacavo piedistallo (vedere pagina 67) Fermacavo (3ea) (vedere pagina 67) Cavo Ext Cavo AV Cavo Component Ferma cavo (vedere pagina 67) Nucleo in ferrite (4ea) NN Nucleo in ferrite Il nucleo in ferrite viene utilizzato per schermare il cavo dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura. Cavo di alimentazione (2ea) Cavo LAN (1ea) Cavo HDMI (1ea) Uso della base a piedistallo NN In caso di spostamento, il PDP deve essere sorretto da due o più persone. Non lasciare mai il PDP appoggiato al pavimento in quanto ciò potrebbe danneggiare lo schermo. Mantenere sempre il PDP in posizione eretta. NN Il PDP è in grado di ruotare di 20 gradi verso destra e verso sinistra. -20° ~ 20° Italiano - 4 BN68-02334A-ITA.indb 4 10/21/2009 8:53:46 AM Pannello di controllo Tasti del pannello frontale NN La forma e il colore del prodotto possono variare in base al modello.

1 SENSORE DEL TELECOMANDO

Puntare il telecomando in direzione di questo punto sul televisore.

2 SOURCE Alterna tra tutte le sorgenti di ingressi disponibili (TV, AV, Component, PC, HDMI1/DVI, HDMI2, HDMI3, HDMI4, USB). NN Nel menu a video, utilizzare questo tasto come si usa il tasto ENTERE del telecomando. Premere per cambiare canale. Nel menu a video, utilizzare i tasti così come si usano i tasti ▲ e ▼ del telecomando. E’ possibile usare il tasto per accendere il televisore senza il telecomando.

6 SPIA DI ACCENSIONE

Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby.

3 MENU Premere per visualizzare il menu a video con le funzioni del televisore. Toccare i tasti per attivare le relative funzioni. (POWER) Premere per accendere e spegnere il televisore. 8 ALTOPARLANTI 4 + VOL – Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti + VOL – così come si usano i tasti ◄ e ► del telecomando. Italiano - 5 BN68-02334A-ITA.indb 5 10/21/2009 8:53:48 AM Pannello dei collegamenti Pannello posteriore del televisore

Televisione via cavo Rete NN La forma e il colore del prodotto possono variare in base al modello. NN Nel collegare un sistema audio o video all’apparecchio, accertarsi che tutti gli elementi siano spenti. NN Nel collegare un dispositivo esterno, far combaciare il colore del terminale di collegamento a quello del cavo. Italiano - 6 BN68-02334A-ITA.indb 6 10/21/2009 8:53:54 AM NN Per la migliore connessione via cavo a questo prodotto, Specifiche Ingressi/Uscite utilizzare cavi del diametro massimo indicato di seguito.

• • Modelli di misura inferiore a 40 pollici : 12 mm (0,47 pollici) max
• • Modelli di misura uguale o superiore a 40 pollici : 14 mm (0,55 pollici) max Connettore

Uscita Video + Audio(L/R) Solo l’uscita TV o DTV è disponibile. Ingressi video e audio per dispositivi esterni, come una telecamera o un videoregistratore. 8 COMPONENT IN Ingressi Audio (AUDIO L/R) e video (Y / PB / PR) per Component.

9 PC IN / PC/DVI AUDIO IN

Collegare alla porta di uscita video e audio del PC.

0 HDMI IN 1 (DVI), 2, 3, 4

-- Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI. -- In caso di uso di un cavo di connessione HDMI/DVI è necessario usare il jack HDMI IN 1 (DVI). NN Che cosa significa HDMI? - High Definition Multimedia Interface permette la trasmissione di dati video digitali ad alta definizione e audio digitale multicanale. - Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale. regioni e da alcune stazioni emittenti; controllare con il rivenditore autorizzato di zona. NN La funzione CI+ è applicabile solo al modello PS********P. In caso di problemi, contattare il fornitore del servizio. 3 POWER IN RGB 7 AV IN (AUDIO L/R / VIDEO) NN La ‘SCHEDA CI (CI+)' non è supportata in alcune nazioni,

2 USB 1 (HDD), USB 2

Collegare un dispositivo MSC USB per visualizzare foto (JPEG) e riprodurre file audio (MP3) o filmati. E’ possibile connettersi a una rete SAMSUNG in modalità wireless. NN Il jack USB 1 è anche usato come jack per HDD. HDD (Hard Disk Drive) è un dispositivo che memorizza digitalmente dati codificati. Ingresso Audio(L/R) EXT 1 Alloggiamento COMMON INTERFACE Inserire una scheda CI(CI+) (Common Interface) nell’alloggiamento. (vedere pagina 23) -- Se per alcuni canali non si inserisce la SCHEDA CI(CI+), il messaggio Segnale criptato viene visualizzato sullo schermo. -- Nell’arco di 2~3 minuti vengono visualizzate le informazioni di pairing che contengono un numero telefonico, l’ID della SCHEDA CI(CI+), l’ID host e altri dati. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio. -- Una volta completata la configurazione delle informazioni relative al canale, viene visualizzato il messaggio Completato aggiornamento, a indicare che l’elenco dei canali è stato aggiornato. -- A seconda del modello, al reinserimento della scheda CI potrebbe essere richiesta la password per la funzione Parental Lock. -- A seconda del modello, anche se la funzione Parental Lock è impostata su Allow All, potrebbe essere richiesta la password per la visione di programmi per adulti (dai 18 anni in su). NN Inserire la scheda CI(CI+) nella direzione indicata sulla scheda stessa. Video NN Si consiglia l’uso di cavi HDMI di diametro non superiore a 14mm.

Collegare il cavo di alimentazione. 4 LAN Inserire un cavo LAN in questa porta per effettuare il collegamento in rete (Servizio Internet@TV SAMSUNG). 5 ANT IN Connettore coassiale da 75Ω per rete via antenna/cavo. ! SERVICE Connettore di servizio. @ DIGITAL AUDIO OUT (OPTICAL) Collegare a un componente audio digitale. 6 EXT (RGB) Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, console di gioco o lettori di dischi video. NN In modalità Est, l’uscita DTV supporta solo Video e Audio SD MPEG. NN In modalità Est, Modalità gioco non è disponibile. Italiano - 7 BN68-02334A-ITA.indb 7 10/21/2009 8:53:55 AM Telecomando Il telecomando è utilizzabile fino a una distanza di 23 metri dal televisore. NN Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. 1 Pulsante POWER (accende e spegne il televisore). 2 Seleziona direttamente la modalità TV. 3 Tasti numerici per selezionare direttamente i canali. 4 Premere per passare ai canali preferiti. 5 Consente di vedere le informazioni sull’emittente corrente. 6 Visualizza il menu a video principale. 7 Per selezionare rapidamente le funzioni più frequentemente utilizzate. 8 Per selezionare le voci dei menu a schermo e modificarne i valori. 9 Questa funzione consente di guardare Internet@TV. 0 Usare questi tasti in Elenco canali, Media Play e, ecc Internet@TV. ! Selezione della sorgente disponibile. Aumento volume diminuzione volume $ Per visualizzare l’elenco dei canali sullo schermo. % Selezione descrizione audio (AD). ^ Usare questi tasti in Media Play e Anynet+. & Premere per attivare la retroilluminazione dei tasti del telecomando. Questa funzione consente una migliore visibilità dei tasti in condizioni di scarsa illuminazione. (Usando il telecomando con il tasto di illuminazione dei tasti ON/OFF ( ) impostato su On, si riduce la durata delle batterie.)

• Canale precedentel. ( Visualizzazione della Guida elettronica ai programmi (EPG). ) Torna al menu precedente. a Esce dal menu a video. Canale successivo Canale precedente c Disattivazione temporanea dell’audio. d Questa funzione permette la visione di Content Library. e Questa funzione consente di visualizzare e riprodurre foto, musica e filmati da un dispositivo esterno. f Visualizzazione sottotitoli digitali. Funzioni Teletext 2 Esce dalla visualizzazione Teletext (in base al modello) 5 Mostra Teletex 6 Indice Teletext 7 Dimensione Teletext 0 Selezione dell’argomento Fastext ! Selezione della modalità Teletext (LIST/FLOF) # Visualizzazione Teletext/sovrapporre le informazioni Teletext con la normale trasmissione

: Pagina successiva Teletext : Pagina precedente Teletext Installazione delle batterie nel telecomando

Sollevare il coperchio sul retro del telecomando come mostrato in figura.

Inserire due batterie tipo AAA. NN Fare corrispondere i poli ‘+’ e ‘–’ delle batterie con lo schema riportato all’interno del vano.

Chiudere il coperchio. NN Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. NN Se il telecomando non funziona, effettuare il seguente controllo

1. Il televisore è acceso?

2. I poli + e - delle batterie sono invertiti?

3. Le batterie sono esaurite?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è

5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Italiano - 8 BN68-02334A-ITA.indb 8 10/21/2009 8:53:58 AM Uso dei tasti retroilluminati del telecomando Utilizzare questa funzione in un ambiente poco illuminato o in caso di difficoltà a vedere chiaramente i tasti.

Premere il tasto luminoso ON/OFF(

NN In modalità ON, il tasto si retroillumina per un istante. NN Premendo un tasto sul telecomando quando quest’ultimo è ON attiva la retroilluminazione del tasto per un istante. Accendere e spegnere Il cavo di rete è collegato sul retro dell’apparecchio.

Inserire la spina di alimentazione in una presa idonea. NN La spia di standby si accende sull’apparecchio.

Premere il pulsante POWER P sul prodotto. NN E’ possibile accendere il televisore anche premendo il pulsante POWER P o il pulsante TV sul telecomando. NN Verrà visualizzato l’ultimo programma selezionato al precedente spegnimento.

Premere i tasti numerici (0~9) o il pulsante canale precedente / successivo (< / >) sul telecomando o > < sul televisore. NN Accendendo il televisore la prima volta, verrà richiesto di impostare la lingua con la quale si desidera visualizzare i menu.

Per spegnere l’apparecchio, premere nuovamente il pulsante POWER P. Impostare il televisore in modalità Standby Per ridurre il consumo energetico è possibile impostare il televisore in modalità standby. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visione (durante una cena ad esempio).

Premere il pulsante POWER P del telecomando. NN Lo schermo viene spento e sull’apparecchio si accende una spia rossa di standby.

Per riaccendere il televisore, premere semplicemente POWER P, uno dei tasti numerici (0~9), il pulsante TV o nuovamente il pulsante canale precedente / successivo (< / >). NN Non lasciare il televisore in modalità standby per lunghi periodi di tempo (partendo per le vacanze ad esempio). E’ consigliabile scollegare il cavo di alimentazione e il cavo dell’antenna dalle prese a muro. Visualizzazione del display Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video. OO Premere il tasto INFO per visualizzare le informazioni. Premere INFO sul telecomando. Il televisore visualizzerà il canale, il tipo di audio e lo stato di determinate impostazioni immagine e audio.

• • ▲, ▼: E' possibile visualizzare altre informazioni relative al canale. Se si desidera spostarsi sul canale selezionato, premere ENTERE.
• • ◄, ►: E' possibile visualizzare le informazioni del programma desiderato sul canale corrente. NN Premere nuovamente INFO o attendere 10 secondi finché il display scomparirà automaticamente. abc1 DTV Air

18:11 Thu 6 Jan Life On Venus Avenue Unclassified No Detaild Information 18:00 ~ 6:00 E Watch ' Information Italiano - 9 BN68-02334A-ITA.indb 9 10/21/2009 8:53:59 AM Visualizzazione dei menu A televisore acceso, premere il pulsante MENU. Il menu principale viene visualizzato a schermo. Sul lato sinistro del menu compaiono alcune icone : Immagine, Suono, Canale , Impostazione, Ingressi, Applicazione, Supporto.

Premere il pulsante ▲ o ▼ per selezionare una delle icone. Quindi premere il pulsante ENTERE per accedere al menu secondario dell’icona.

Per uscire, premere EXIT. NN Dopo circa un minuto il menu scompare dallo schermo. Immagine

Modalità : Standard Luce cella

Contrasto : 95 Luminosità : 45 Nitidezza : 50 Colore : 50 Tinta (V/R) : V50/R50 Impostazioni avanzate Uso del tasto TOOLS Il tasto TOOLS può essere usato per selezionare in modo rapido e facile le funzioni usate più frequentemente. Il menu Strumenti varia in base alla modalità di ingresso esterno visualizzata.

1. Premere il tasto TOOLS. Verrà visualizzato il menu Strumenti.

2. Premere il tasto ▲ o ▼ per selezionare un menu, quindi premere ENTERE

3. Premere i tasti ▲ / ▼ / ◄ / ► / ENTERE per visualizzare, cambiare o usare le voci

selezionate. Per una descrizione più dettagliata di ogni funzione vedere la pagina corrispondente. Strumenti

• • Anynet+ (HDMI-CEC), vedere pag. 46 Anynet+ (HDMI-CEC)
• • Formato immagine, vedere pag. 16 Formato immagine : Automatico
• • Modalità immagine, vedere pag. 15 Modalità immagine : Standard Modalità audio Personalizza
• • Modalità audio, vedere pag. 20 Timer stand-by Off
• • Timer stand-by, vedere pag. 22

Off Risp. energia Off

• • SRS TS HD, vedere pag. 20 Dual l ll Mono
• • Risp. energia, vedere pag. 25 Aggiungi a Preferiti U Sposta E Conf. e Esci
• • Dual l ll, vedere pag. 21
• • Aggiungi a Preferiti (o Elimina da Preferiti), vedere pag. 14
• • PIP, vedere pag. 25
• • Regolazione auto, vedere pag. 18 Funzioni Plug & Play Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. NN Il salvaschermo si attiva qualora non si prema alcun pulsante sul telecomando per più di 1 minuto durante l’esecuzione di Plug & Play. NN Il salvaschermo si attiva qualora non via sia alcun segnale operativo per più di 15 minuti. NN Se durante l’impostazione del televisore si seleziona la nazione errata, i caratteri sullo schermo potrebbero essere visualizzati in modo non corretto. Plug & Play Premere il pulsante POWER del telecomando. Il menu Select the OSD Language. Select the OSD Language. ENTERE viene automaticamente visualizzato. Selezionare la lingua desiderata Nederlands premendo il pulsante ▲ o ▼. Premere ENTERE per confermare la scelta. English Language Eesti

2. Premere ◄ o ► per selezionare Demo Negozio o Uso dom, quindi premere

ENTERE. U Move E Enter NN Si consiglia di impostare la modalità TV su Uso dom. per ottenere la migliore qualità dell’immagine in un ambiente domestico. NN La modalità Demo Negozio è intesa solo per un uso commerciale del prodotto. NN Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom. (Standard) : Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il pulsante MENU del televisore per 5 secondi.

3. Premere tasti ENTERE. Selezionare la nazione desiderata premendo il pulsante ▲ o ▼. Premere ENTERE per confermare la

scelta. NN Dopo aver selezionato il paese nel menu Country, alcuni modelli potrebbero richiedere un'opzione aggiuntiva per l'impostazione del pin. NN All'inserimento del codice PIN, 0-0-0-0 non è disponibile.

4. Premere ▲ o ▼ per memorizzare i canali della connessione selezionata, quindi premere ENTERE

• • Antenna : Segnale antenna via etere.
• • Cavo : Segnale antenna via cavo.

Premere ▲ o ▼ per selezionare la sorgente Antenna da memorizzare. Premere ENTERE per selezionare Avvio.

• • Digitale e Analogico : Canali digitali e analogici.
• • Digitale : Canali digitali.
• • Analogico : Canali analogici. NN La ricerca dei canali inizia e termina in modo automatico.

6. Viene visualizzato il messaggio Imposta modalità Orologio. Premere ENTERE. Premere ▲ o ▼ per selezionare Auto, quindi

Premere ENTERE. NN Selezionando Manuale, viene visualizzato Imposta data e orario correnti. (Per una descrizione più dettagliata dell’opzione Manuale, vedere il capitolo Orario, vedere pagina 22). NN Ricevendo un segnale digitale, l’orario verrà impostato automaticamente.

7. Viene visualizzata la breve introduzione Ottenere le prestazioni migliori dal nuovo HDTV. Premere ENTERE.

NN Questo menu è disponibile Guida per la connessione HD nel menu Supporto. NN E’ possibile passare alla pagina precedente o successiva premendo il tasto ◄ / ►.

8. Viene visualizzato il messaggio Buon divertimento.

NN Se si desidera guardare un programma TV, selezionare Guarda TV. NN Premere ENTERE per selezionare Ved Guida prodotto.

Premere MENU per visualizzare il menu. Premere ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE. Premere nuovamente ENTEREper selezionare Plug & Play. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. Impostazione Per reimpostare questa funzione... Plug & Play Lingua menu

: Italiano Ora Trasmissione Sicurezza Rete Generale NN Per cambiare il PIN, vedere il capitolo Cambiare il PIN, vedere pagina 24. NN La funzione Plug & Play è disponibile solo in modalità TV. Controllo dei canali Memorizzazione dei canali ❑❑ Nazione „„ Canale analogico : Funzione per la modifica del paese per i canali analogici. NN Comparirà la richiesta del PIN. Digitare il 4 PIN a quattro cifre. ❑❑ Memorizzazione auto Canale „„ Canale digitale : Funzione per la modifica del paese per i canali digitali. Nazione

Memorizzazione auto Memorizzazione manuale Opzione ricerca via cavo Esegue la scansione di tutti i canali con stazioni di trasmissione attive (la disponibilità dipende dalla nazione) e li memorizza nella memoria del televisore. E’ possibile impostare il televisore per memorizzare i canali della connessione selezionata.

• • Antenna : Segnale antenna via etere.
• • Cavo : Segnale antenna via cavo. Guida Completa Mini Guida Guida Predefinita : Guida Completa Elenco canali E’ possibile selezionare il tipo di antenna da memorizzare.
• • Digitale e Analogico : Canali digitali e analogici.
• • Digitale : Canali digitali.
• • Analogico : Canali analogici. NN Selezionando Cavo,
• • Modalità ricerca : Visualizza la modalità di ricerca. (Rapida) - Network ID : Visualizza il codice di identificazione del network. - Frequenza : Visualizza la frequenza del canale. - Modulazione : Visualizza i valori di modulazione disponibili. - Symbol Rate : Visualizza i valori di symbol rate disponibili.
• • Modalità ricerca : Visualizza la modalità di ricerca. (Completa, Rete) - Frequenza inizio : Visualizza i valori iniziali di frequenza. - Frequenza fine : Visualizza i valori finali di frequenza. - Modulazione : Visualizza i valori di modulazione disponibili. - Symbol Rate : Visualizza i valori di symbol rate disponibili. NN Per interrompere la funzione Memorizzazione auto, premere ENTERE. Verrà visualizzato il messaggio Interrompere Memorizzazione auto?. Selezionare Sì premendo ◄ o ►, quindi premere ENTERE. Italiano - 11 BN68-02334A-ITA.indb 11 10/21/2009 8:54:01 AM ❑❑ Memorizzazione manuale Esegue la scansione manuale di un canale e lo memorizza nella memoria TV. „„ Canale digitale (Digitale) NN Canale digitale è disponibile solo in modalità DTV.

• • Canale : Impostare il numero del Canale mediante i tasti ▲, ▼ o i tasti numerici (0~9).
• • Frequenza : Impostare la frequenza utilizzando i tasti numerici (0~9).
• • Larg. di banda : Impostare la Larghezza di banda utilizzando i tasti ▲ o ▼. NN Al termine, i canali vengono aggiornati nell’elenco dei canali. „„ Canali analogici Memorizzazione manuale dei canali analogici.
• • Programma (Numero di programma da assegnare a un canale) : Impostare il numero del programma mediante i tasti ▲, ▼ o i tasti numerici (0~9).
• • Sistema colore → Auto / PAL / SECAM / NTSC4.43 : Impostare il sistema colore utilizzando i tasti ▲ o ▼.
• • Sistema audio → BG / DK / I / L : Impostare il sistema audio utilizzando i tasti ▲ o ▼.
• • Canale (Quando si conosce il numero del canale da memorizzare) : Premere ▲ o ▼ per selezionare C (Antenna) o S (Cavo). Premere ►, quindi▲, ▼ o un tasto numerico (0~9) per selezionare il numero desiderato. NN Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.
• • Ricerca (Quando non si conosce il numero del canale) : Premere il pulsante ▲ o ▼ per avviare la ricerca. Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.
• • Memorizza (Quando si memorizza il canale e il numero di programma corrispondente) : Impostare su OK premendo ENTERE. NN Modalità Canale - C (modalità Antenna) : È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente. - S (Modalità Cavo) : E’ possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo. ❑❑ Opzione ricerca via cavo E’ possibile impostare ulteriori opzioni come ad esempio la frequenza e il symbol rate per la ricerca della rete via cavo (in base alla nazione).
• • Frequenza inizio : Visualizza i valori iniziali di frequenza.
• • Frequenza arresto : Visualizza i valori finali di frequenza.
• • Modulazione : Visualizza i valori di modulazione disponibili.
• • Symbol Rate : Visualizza i valori di symbol rate disponibili. NN Se il valore di Frequenza inizio è maggiore del valore Frequenza arresto, verrà visualizzato un messaggio di avviso. ❑❑ Guida Completa / Mini Guida Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall’emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili le nuove informazioni.
• • Guida Completa : Visualizza la informazioni sui programmi ordinate in segmenti di un’ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro.
• • Mini Guida : Su ogni riga della Mini Guida del canale corrente sono riportate le informazioni relative a ogni programma partendo dal programma corrente in avanti in ordine di orario. Guida Completa Canale ❑❑ Guida Predefinita „„ Mini Guida / Guida Completa E’ possibile scegliere se visualizzare la Mini Guida o la Guida Completa premendo il pulsante GUIDE del telecomando. Mini Guida Guida Predefinita : Guida Completa► Elenco canali Mod. Canale : Canali aggiunti Sintonia fine OO È anche possibile visualizzare il menu della guida semplicemente premendo il pulsante GUIDE. Continua... Italiano - 12 BN68-02334A-ITA.indb 12 10/21/2009 8:54:02 AM Uso della Guida Completa / Mini Guida Guida Completa

▼ 903 Mini Guida DTV Cavo 900 f tn Freshmen On Campus 2:00 - 2:30 Dettagli non disponibili. Oggi 2:00 - 3:00 f tn Freshmen O.. Street Hypn.. ITV Play Mint Extra Kerrang! Loaded Kiss Fresh 40 with Dynamite MC oneword The Distillery Smash Hits! Smash Hits! Sunday Guarda Informazioni 2:10 Mar 1 Jún 2:00 2:30 ▼ 5:00 Guarda DTV Cavo 900 f tn Freshmen On Campus Street Hypnosis Booze Britain Informazioni Pagina Guida Completa Esci 3:00 - 4:00 Nessuna informazione. Nessuna informazione. Kisstory Nessuna informazione. Pagina Mini Guida +24 ore Esci ▲ / ▼ / ◄ / ►, ENTER Selezionare un programma premendo ▲/▼/◄/►/ENTERE. ROSSO Alterna tra Guida Completa e Mini Guida. VERDE Guida Completa : Scorrere velocemente in avanti. (-24 ore). GIALLO Guida Completa : Scorrere velocemente in avanti. (+24 ore) BLU Esce dalla guida. INFO Tasto INFO per ottenere maggiori informazioni. ❑❑ Modalità Canale Premendo il tasto P (</>), si passerà da un canale all’altro all’interno dell’elenco canali selezionato. „„ Can. Aggiunti : I canali verranno attivati secondo l’elenco canali memorizzato. „„ Can. Preferiti : I canali verranno attivati secondo l’elenco canali preferiti. ❑❑ Sintonia fine (solo canali analogici) Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. NN I canali sintonizzati manualmente e memorizzati sono evidenziati da un asterisco *alla destra del numero del canale nel relativo riquadro. NN Se la sintonizzazione non viene memorizzata, le regolazioni andranno perse. NN Per reimpostare la sintonizzazione, selezionare Reset premendo ▼, quindi premere ENTERE. Gestione dei canali NN Selezionare un canale nella schermata Tutti i Canali, Canali aggiunti, Preferiti o Guida Predefinita Mod. Canale Canale analogico.

Canale selezionato mediante il tasto giallo.

Canale impostato come preferito

Programma attualmente trasmesso.

Programma prenotato : Canali aggiunti Sintonia fine

: Guida Completa Elenco canali Tutti i Canali Programmato premendo ▲ o ▼, quindi ENTERE. Ora è possibile guardare il canale selezionato.

• • Tutti i Canali : Mostra tutti i canali attualmente disponibili.
• • Canali aggiunti : Mostra tutti i canali aggiunti.
• • Preferiti : Mostra tutti i canali Preferiti.
• • Programmato : Mostra tutti i canali prenotati. OO Premere il pulsante CH LIST sul telecomando per visualizzare l’elenco canali. NN Usare i tasti colorati nell’elenco canali -- Rosso (Tipo di canale) : Alterna tra TV, Radio, Dati / Altro e Tutti. -- Verde (Zoom) : Ingrandisce o riduce il numero di un canale. -- Giallo (Selezione) : Seleziona più elenchi di canali. -- T TOOLS (Strumenti) : Visualizza i menu Cancella (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Blocco (o Sblocco), Timer per visione, Modifica nome canale, Modifica numero canale, Ordina, Deseleziona tutto, (Seleziona tutto), o Memorizzazione auto. (Il menu Strumenti può essere diverso in base alla situazione). Mini Guida Canale Usando questo menu è possibile aggiungere, eliminare o impostare i canali preferiti e utilizzarela guida ai programmi per le trasmissioni digitali. Tutto Tipo canale Zoom Selezione Pagina Strumenti Continua... Italiano - 13 BN68-02334A-ITA.indb 13 10/21/2009 8:54:04 AM ❑❑ Strumenti Elenco canali (in Tutti i Canali / Canali aggiunti / Preferiti) NN Premere il tasto TOOLS per usare il menu Strumenti. NN Gli elementi del menu Strumenti possono differire in base allo stato del canale. „„ Aggiungi / Cancella

Tutti i Canali E’ possibile eliminare o aggiungere un canale per visualizzare i canali desiderati. NN Tutti i canali eliminati saranno visibili nel menu Tutti i Canali. NN Se il canale in elenco è evidenziato in grigio, significa che il canale è stato eliminato. NN Il menu Aggiungi viene visualizzato solo per i canali eliminati. NN E’ inoltre possibile eliminare un canale nel menu Canali aggiunti o Preferiti allo TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile

A 3 A 4 A 5 A 6 A 7 A 8 C -C -C -C -C -C -C -- Aggiungi a Preferiti

stesso modo. „„ Aggiungi a Preferiti / Elimina da Preferiti E’ possibile impostare i canali che si vedono più frequentemente come preferiti. UKTV Gold UKTV style Blocco Timer visione Modifica nome canale Ordina Tutto Tipo canale Zoom Selezione impostare i canali Preferiti selezionando Strumenti → Aggiungi a Preferiti (Elimina da Preferiti).

Strumenti Pagina OO Per selezionare i canali preferiti impostati, premere il pulsante FAV.CH sul telecomando. NN Il simbolo "♥" verrà evidenziato e il canale verrà impostato come Preferito. NN Tutti i canali Preferiti saranno visibili nel menu Preferiti. „„ Blocco / Sblocco E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. (vedere pag. 24) NN Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. NN Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. NN Verrà visualizzato il simbolo “\“ e il canale verrà bloccato. „„ Timer per visione Se si è effettuata la prenotazione di un canale, all’ora stabilita verrà visualizzato il canale prenotato nell’Elenco canali anche durante la visione di un altro canale. Per prenotare un programma, impostare prima l’orario corrente. (vedere pag. 22) NN E’ possibile prenotare solo i canali memorizzati. NN È possibile impostare il canale, il mese, il giorno, l’anno, l’ora e i minuti premendo direttamente i tasti numerici del telecomando. NN Durante le prenotazione di un programma comparirà il menu Programmato. NN Guida ai programmi digitali e Visualizzazione delle prenotazioni Selezionando un canale digitale e premendo il tasto ►,comparirà la Guida ai programmi. Per prenotare un programma seguire le procedure descritte sopra. „„ Modifica nome canale (solo canali analogici) I canali possono essere etichettati in modo che il nome compaia quando viene selezionato il canale. NN I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati. „„ Modifica numero canale (solo canali digitali) E’ possibile modificare il numero dei canali premendo i pulsanti numerici sul telecomando. „„ Ordina (solo canali analogici) Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione è spesso necessaria dopo la memorizzazione automatica dei canali. „„ Seleziona tutto / Deseleziona tutto E’ possibile deselezionare o selezionare tutti i canali contenuti nell’elenco dei canali. NN E’ possibile utilizzare contemporaneamente le funzioni Aggiungi / Cancella, Aggiungi a Preferiti / Elimina da Preferiti, o Blocco / Sblocco per più canali alla volta. Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. NN Il simbolo c compare a sinistra dei canali selezionati. NN E’ possibile selezionare Deseleziona tutto solo quando è stato selezionato almeno un canale. „„ Memorizzazione auto NN Per maggiori dettagli sull’impostazione delle opzioni, vedere pagina 11. NN Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. ❑❑ Strumenti Elenco canali (in Programmato)

• • Modifica info : Selezionare questa funzione per modificare una prenotazione.
• • Annulla Programmazioni : Selezionare questa funzione per annullare una prenotazione.
• • Informazioni : Selezionare questa funzione per visualizzare una prenotazione (E’ inoltre possibile modificare le informazioni relative alla prenotazione.)
• • Seleziona tutto / Deseleziona tutto : Seleziona o deseleziona tutti i programmi prenotati Programmato E’ possibile visualizzare, modificare o annullare una prenotazione. NN Premere il tasto TOOLS per usare il menu Strumenti. 1 / 1 / 2009 13:59 5 TV1 18:59 2 TV3 20:59 2 TV3 21:59 2 TV3 Antenna Zoom Selezione Modifica info Quincy, M.E Annulla Program The Equalizer Informazioni McMillan & Wife Seleziona tutto M.Spillane’s mike Hammer Strumenti Informazioni Italiano - 14 BN68-02334A-ITA.indb 14 10/21/2009 8:54:05 AM Controllo dell’immagine Modifica delle impostazioni delle immagini ❑❑ Modalità È possibile selezionare il tipo di immagine che più corrisponde alle proprie preferenze. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare la modalità dell’immagine selezionando Strumenti → Modalità immagine. Immagine „„ Dinamica / Standard / Eco / Film NN In modalità PC, l’opzione Eco non è disponibile. ❑❑ Luce cella / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R) Modalità : Standard Luce cella

Impostazioni avanzate Il televisore ha diverse opzioni di impostazione che permettono il controllo della qualità dell’immagine.

• • Luce cella : Regola la luminosità dei pixel.
• • Contrasto : Regola il livello di contrasto dell’immagine.
• • Luminosità : Regola il livello di luminosità dell’immagine.
• • Nitidezza : Regola la definizione dei bordi dell’immagine.
• • Colore : Regola la saturazione dei colori dell’immagine.
• • Tinta (V/R) : Regola la tonalità delle tinte dell’immagine. NN Modificando Luce cella, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), l’OSD verrà regolato di conseguenza. NN Per ogni modalità dell’immagine vengono memorizzati i valori modificati. NN In modalità TV, Est., AV analogica del sistema PAL, non è possibile utilizzare la funzione Tinta. NN In modalità PC, è possibile modificare solo i parametri Luce cella, Contrasto e Luminosità. NN Ogni impostazione regolata viene memorizzata separatamente in base alla sua modalità di ingresso. NN E’ possibile ridurre significativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello schermo. ❑❑ Impostazioni avanzate Immagine E’ possibile regolare le impostazioni avanzate dello schermo compresi il colore e il contrasto. NN Impostazioni avanzate è disponibile in modalità Standard o Film. NN In modalità PC, è possibile modificare solo i parametri Contrasto dinamico, Gamma Bilan bianco tra le opzioni della voce Impostazioni avanzate. „„ Tonalità nero → Off / Scuro / Più scura / Extra scura E’ possibile migliorare la profondità dell’immagine regolando la densità del colore nero. Colore : 50 Tint (V/R) : V50/R50 Impostazioni avanzate

Opzioni immagine Reset immagine „„ Contrasto dinamico → Off / Basso / Medio / Alta E’ possibile regolare il contrasto dello schermo in modo da avere un contrasto ottimale. „„ Gamma Consente di regolare l’intensità dei colori primari (rosso, verde, blu). „„ Spazio colore Spazio colore è una matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

• • Auto : Imposta automaticamente la gamma dei colori in base alla sorgente video di ingresso.
• • Nativa : Imposta una gamma dei colori più ampia di quella della sorgente video di ingresso.
• • Personalizza : Regola la gamma colore per adattarla alle proprie preferenze. NN Personalizzazione dello Spazio colore - Regola la gamma colore per adattarla alle proprie preferenze. La funzione Colore è disponibile quando l’opzione Spazio colore è impostata su Personalizza. - Colore → Rosso / Verde / Blu / Giallo / Ciano / Magenta - Rosso / Verde / Blu : Nella funzione Colore, è possibile regolare i valori RGB per il colore selezionato. - Reset : Ripristina le impostazioni dello spazio colore ai valori predefiniti. „„ Bilan bianco Consente di regolare la temperatura del colore per ottenere immagini più naturali.
• • R-Offset / G-Offset / B-Offset / R-Gain / G-Gain / B-Gain : Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.
• • Reset : Ripristina il bilanciamento predefinito del bianco. Continua... Italiano - 15 BN68-02334A-ITA.indb 15 10/21/2009 8:54:06 AM „„ Incarnato E’ possibile regolare l’incarnato in modo da essere più o meno intenso. NN Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza. „„ Migliora imm bordi → Off / On E’ possibile enfatizzare i contorni degli oggetti della figura. „„ xvYCC → Off / On Impostando la modalità xvYCC su On, si noterà un miglioramento nei dettagli e nel colore durante la visione di un film riprodotto da un dispositivo esterno (per es. un lettore DVD). NN xvYCC è disponibile quando la modalità dell’immagine è impostata su Film, e l’ingresso esterno è impostato su HDMI o Component. NN Questa funzione potrebbe non essere supportata dal dispositivo esterno in uso. ❑❑ Opzioni immagine Tinta (V/R) : V50/R50 Immagine Impostazioni avanzate E’ possibile personalizzare altre impostazioni delle immagini in base alle proprie preferenze. Opzioni immagine NN In modalità PC, è possibile modificare solo Toni colore, Dimensione e Protezione Reset immagine bruciature tra le opzioni della voce Opzioni immagine. „„ Toni colore → Freddo / Normale / Caldo1 / Caldo2 / Caldo3 E’ possibile selezionare la tonalità dei colori più confortevole per la propria vista. NN Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. NN Caldo1, Caldo2 o Caldo3 vengono attivate solo quando la modalità Immagine è Film. „„ Dimensione → Automatico / 16:9 / Wide Zoom / Zoom / 4:3 / Adatta allo schermo E’ possibile selezionare la dimensione dell’immagine che più si adatta alle proprie preferenze.
• • Automatico : Imposta l’immagine in formato Auto Wide.
• • 16:9 : Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.
• • Wide Zoom : Aumenta le dimensioni dell’immagine a più di 4:3.
• • Zoom : Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
• • 4:3 : Questa è l’impostazione predefinita per un filmato video o una trasmissione normale.
• • Adatta allo schermo : Visualizza il segnale nativo pieno in HD non visualizzabile mediante un normale televisore. NN A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell’immagine possono variare. NN Le voci disponibili variano in base alla modalità selezionata. NN In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. NN Se la modalità PIP è stata impostata su Double ( , ) la dimensione dell’immagine non potrà essere impostata. NN Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. NN Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea. NN Wide Zoom : Premere ► per selezionare Posizione, quindi premere ENTERE. Per spostare l’immagine in alto o in basso, premere ▲ o ▼. Quindi premere ENTERE. NN Zoom : Premere ► per selezionare Posizione, quindi premere ENTERE. Per spostare l’immagine in alto o in basso, premere ▲ o ▼Quindi premere ENTERE. Premere ► per selezionare Dimensione, quindi premere ENTERE. Premere ▲ o ▼ per aumentare o ridurre la dimensione dell’immagine in direzione verticale. Quindi premere ENTERE. NN Dopo aver selezionato l’opzione Adatta allo schermo in modalità HDMI (1080i / 1080p) o Component (1080i / 1080p) : Selezionare Posizione premendo ◄ o ►. Premere . NN Reset : Premere ◄ o ► per selezionare Reset, quindi premere ENTERE. E’ possibile azzerare l’impostazione. NN Usando la funzione Adatta allo schermo con un ingresso HDMI 720p, 1 riga verrà tagliata in alto, in basso, a sinistra e a destra come nella funzione di overscan. „„ Mod schermo → 16:9 / Wide Zoom / Zoom / 4:3 Impostando la dimensione dell’immagine su Automatico su un televisore 16:9, è possibile determinare la dimensione dell’immagine da visualizzare in modo 4:3 WSS (Wide Screen Service) o nessuna. Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente. NN Questa funzione è disponibile in modalità Automatico. NN Questa funzione non è disponibile in modalità PC, Component o HDMI. „„ Digital NR → Off / Bassa / Media / Alta / Auto Se il segnale trasmesso dall’emittente ricevuto dal vostro televisore è debole, è possibile attivare la funzione Digital Noise Reduction per facilitare la riduzione di qualsiasi effetto di ghosting statico che possa comparire sullo schermo. NN Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva. „„ Livello di nero HDMI → Normale / Basso E’ possibile selezionare direttamente il livello di nero sullo schermo per regolare la profondità delle immagini. NN Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB). Continua... Italiano - 16 BN68-02334A-ITA.indb 16 10/21/2009 8:54:07 AM „„ Demo 1080 Full HD Motion → Off / On La nuova generazione di pannelli PDP Samsung offre una straordinaria nitidezza delle immagini in movimento in Full HD durante la visione di programmi sportivi, film e giochi. NN Questa funzione non è disponibile in modalità PC, Giochi o Media Play. „„ Modalità Film E’ possibile ottimizzare la modalità della immagini per la visione di film.
• • Off : Disattiva la funzione Modalità Film.
• • Auto1 : R egola automaticamente l’immagine alla migliore qualità possibile per la visione di un film.
• • Auto2 : Ottimizza automaticamente il testo del video durante la visione di un film.
• • Cinema Smooth : Offre la più straordinaria esperienza da cinema. NN La modalità Film è supportata in modalità TV, Video, Component (480i / 1080i) e HDMI (1080i). „„ Demo a 100Hz reali → Off / On E’ possibile ottenere una chiara distinzione tra reali 100Hz e 50Hz, specialmente quando si guardano scene in movimento. Perciò, quando si visualizzano scene caratterizzate da movimenti lenti, non è possibile distinguere tra reali 100Hz e 50Hz.Demo 100Hz funziona solo con segnale a 50Hz. Real 100Hz demo è disponibile per dimostrazioni presso il punto vendita con immagini speciali. „„ Modalità Solo blu → Off / On Questa funzione è riservata agli utenti esperti nella misurazione del dispositivo AV. Questa funzione visualizza solo il segnale blu escludendo i segnali rosso e verde dal segnale video in modo da fornire un effetto Filtro Blu usato per regolare il colore e la tinta delle apparecchiature video come lettori DVD, Home Theater, ecc. NN Modalità Solo blu è disponibile solo quando la modalità immagine è impostata su Film o Standard. „„ Protezione bruciatura schermo Per ridurre l’eventualità di una bruciatura dello schermo, questo prodotto è dotato di una tecnologia per la prevenzione di bruciature dello schermo. Questa tecnologia consente di impostare il movimento alto/basso (verticale) e sinistra/destra (orizzontale). L’impostazione Ora permette di impostare i minuti dell’intervallo di spostamento da una immagine all’altra.
• • Spostamento pixel : Mediante questa funzione è possibile spostare i pixel sul PDP in orizzontale o verticale, allo scopo di ridurre al minimo la possibilità che permanga una immagine residua sullo schermo. NN Condizione ottimale per lo spostamento dei pixel Voce TV/Ext/AV/Component/HDMI PC Orizzontale 0~2

Ora (minuti) 1~4 min 2 min NN Il valore della funzione Spostamento pixel può variare in base alle dimensioni del monitor (in pollici) e alla modalità. NN Questa funzione non è disponibile in modalità Adatta allo schermo.

• • Scorrimento : Questa funzione aiuta a eliminare l’immagine residua sullo schermo muovendo tutti i pixel del PDP secondo uno schema prestabilito. Usare questa funzione quando si notano immagini residue o simboli residui sullo schermo, in particolare dopo una visualizzazione prolungata di una immagine fissa sullo schermo.
• • Lato grigio : Durante la visione del televisore con un formato 4:3, si prevengono eventuali danni allo schermo regolando il bilanciamento del bianco su entrambe le estremità sinistra e destra. - Chiaro : Impostando il formato dello schermo su 4:3, schiarisce le bande sinistra e destra. - Scuro : Impostando il formato dello schermo su 4:3, scurisce le bande sinistra e destra. ❑❑ Reset immagine → Azzera modalità immagine / Cancella Ripristina tutte le impostazioni delle immagini ai valori predefiniti. per ogni modalità dell’immagine. Impostazioni avanzate Immagine Picture NN Seleziona una modalità dell’immagine da regolare. La funzione Reset viene eseguita Opzioni immagine Reset immagine

Italiano - 17 BN68-02334A-ITA.indb 17 10/21/2009 8:54:07 AM Configurazione del televisore con il PC NN Preimpostazione : Premere il tasto SOURCE per selezionare la modalità PC. La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente. NN Questa funzione non è disponibile in modalità DVI-HDMI. Immagine ❑❑ Regolazione auto Luminosità : 45 Nitidezza : 50 Regolazione auto

Schermo Impostazioni avanzate Opzioni immagine Reset immagine TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare Regolazione auto selezionando Strumenti → Regolazione auto. ❑❑ Schermo Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. „„ Grossa Regola la frequenza in caso di comparsa di disturbi verticali sullo schermo. „„ Fine Regola lo schermo in modo da essere più nitido. „„ Posizione PC Regola la posizione dello schermo del PC se non si adatta allo schermo del televisore. Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◄ o ► per regolare la posizione orizzontale. „„ Reset immagine È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica. Italiano - 18 BN68-02334A-ITA.indb 18 10/21/2009 8:54:08 AM Schermo del PC ❑❑ Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili in quasi tutti i casi (in caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung). Fare clic su ‘Pannello di controllo’ nel menu Start di Windows. Alla comparsa della finestra del pannello di controllo, cliccare su ‘Aspetto e temi’. Verrà visualizzata una finestra di dialogo. Alla comparsa della finestra del pannello di controllo, cliccare su ‘Schermo’. Verrà visualizzata una finestra di dialogo. Selezionare la scheda ‘Impostazioni’ nella finestra di dialogo. La corretta impostazione delle dimensioni (risoluzione) Ottimale : 1920 X 1080 pixel Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è ‘60’ o ‘60 Hz’. In caso contrario, cliccare su ‘OK’ e uscire dalla finestra di dialogo. ❑❑ Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Si consigliano le risoluzioni riportate in tabella. NN In caso di uso di un cavo di connessione HDMI/DVI è necessario usare la presa HDMI IN 1(DVI). NN La modalità interlacciata non è supportata. NN Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. NN Le modalità Separata e Composito sono supportate. Il formato SOG non è supportato. NN Se il cavo VGA è di scarsa qualità o troppo lungo, in alta risoluzione (1920x1080) le immagini possono risultare disturbate. „„ Ingresso D-Sub e HDMI/DVI Modalità IBM MAC VESA CVT Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) Frequenza pixel clock (MHz)) Polarità sync (O / V) 640 x 350

1280 x 800 1280 x 960 1280 x 1024 1360 x 768 1440 x 900 VESA DMT / DTV CEA VESA GTF Italiano - 19 BN68-02334A-ITA.indb 19 10/21/2009 8:54:09 AM Controllo dell’audio Modifica dello standard audio ❑❑ Modalità Suono È possibile selezionare il tipo di effetto audio da utilizzare durante la visione di una trasmissione. „„ Standard / Musica / Film / Voce cristallina / Personalizza TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare la modalità audio selezionando Strumenti → Modalità Suono.

: Personalizza ► Equalizzatore SRS TruSurround HD : Off Lingua audio

Descrizione audio ❑❑ Equalizzatore

Modalità Volume auto : Off Le impostazioni audio possono essere regolate in base alle proprie preferenze. Seleziona altoparlante : Altoparlante TV Modalità : E’ possibile selezionare una modalità audio per soddisfare le proprie preferenze. Bilanciamento : Controlla il bilanciamento degli altoparlanti sinistro e destro. 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Regolazione larghezza di banda) : Regolare il livello delle diverse frequenze di larghezza di banda. Reset : Ripristina le impostazione predefinite dell’equalizzatore. ❑❑ SRS TruSurround HD → Off / On SRS TruSurround HD è la tecnologia combinata di TruSurround e FOCUS, TruBass. SRS TruSurround HD permette di godere di un effetto audio virtuale 5.1 Surround attraverso i due altoparlanti del televisore. Questa funzione non solo fornisce suoni bassi e ricchi ma migliora anche i toni alti. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile impostare la funzione SRS TruSurround HD selezionando Strumenti → SRS TS HD. TruSurround HD, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologiaTruSurround HD è utilizzata su licenza di SRS Labs, Inc. NN Se durante la riproduzione di musica sul televisore l’audio è anomalo, regolare l’equalizzatore e SRS TruSurround HD (Off/On). ❑❑ Lingua audio (solo canali digitali) E’ possibile cambiare il valore predefinito della lingua audio. Visualizza le informazioni sulla lingua relative alla trasmissione in corso. NN E’ possibile selezionare solo una delle lingue trasmesse. ❑❑ Formato audio → MPEG / Dolby Digital (solo canali digitali) Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Altoparlante TV. NN E’ possibile selezionare solo una delle lingue trasmesse. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi registrati di Dolby Laboratories. ❑❑ Descrizione audio (solo canali digitali) Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione gestisce il flusso audio per la AD (Descrizione audio), quando viene inviato insieme all’audio Principale dall’emittente. Gli utenti possono attivare o disattivare la Descrizione audio e regolare il volume. OO È possibile selezionare queste opzioni semplicemente premendo il tasto AD sul telecomando. „„ Descrizione audio → Off / On Attiva e disattiva la funzione di descrizione audio. „„ Volume Regola il volume della descrizione audio. NN Volume è attivo quando la funzione Descrizione audio è impostata su On. Continua... Italiano - 20 BN68-02334A-ITA.indb 20 10/21/2009 8:54:10 AM ❑❑ Volume auto → Off / On Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto, oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso. ❑❑ Seleziona altoparlante → Altoparlante est / Altoparlante TV Se si desidera ascoltare l’audio attraverso altoparlanti separati, annullare l’amplificatore interno. NN I tasti – VOL +, MMUTE non sono attivi quando Seleziona altoparlante è impostato su Altoparlante est. NN Selezionando Altoparlante est nel menu Seleziona altoparlante, le impostazioni dell’audio saranno limitate. Altoparlanti interni del televisore DA Audio Out (Ottica, L / R Out) a sistema audio TV / Ext. (Est) / AV / Component / PC / HDMI TV / Ext. (Est) / AV / Component / PC / HDMI Altoparlante TV Uscita altoparlanti Uscita audio Altoparlanti esterni Mute Uscita audio Nessun segnale video Mute Mute ❑❑ Selezione audio Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria (PIP).

• • Principale : Consente di ascoltare l’audio dell’immagine principale.
• • Secondario : Consente di ascoltare l’audio dell’immagine secondaria. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare l’audio dell’immagine secondaria selezionando Strumenti → PIP → Selezione audio. ❑❑ Reset impostazioni audio Selezione audio Suono NN E’ possibile selezionare questa opzione solo quando la funzione PIP è On. Seleziona altoparlante : Altoparlante TV : Principale Reset impostazioni audio

„„ Azzera tutto / Azz mod audio / Cancella : E’ possibile ripristinare le impostazioni audio ai valori preimpostati in fabbrica. Selezione della modalità audio Quando si imposta la modalità Dual I II, la modalità audio corrente viene visualizzata sullo schermo. NICAM Stereo Tipo di trasmissione Indicazioni a schermo Trasmissione regolare (Audio standard) Mono (uso normale) Regolare + NICAM Mono NICAM Mono (Normale) NICAM-Stereo NICAM Stereo Mono (Normale) NICAM Dual-1 NICAM Dual-I/II Trasmissione regolare (Audio standard)

Stereo NICAM Dual-2 Mono (Normale) Mono (uso normale) Bilingue o DUAL-I/II Dual I Dual II Stereo Stereo Mono (Mono forzato) NN Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. NN Questa funzione è attiva solo con un segnale audio stereo. Al contrario, non è attiva con un segnale audio mono. NN Questa funzione è disponibile solo in modalità TV. TT Premere il tasto TOOLS per visualizza.re il menu Strumenti. E’ inoltre possibile impostare la modalità audio selezionando Strumenti → Dual l ll. Italiano - 21 BN68-02334A-ITA.indb 21 10/21/2009 8:54:10 AM Descrizione delle funzioni Impostazione dell’ora ❑❑ Orologio Plug & Play Lingua menu Impostazione L’impostazione dell’orologio è necessaria per utilizzare le varie funzioni timer del televisore. NN L’ora corrente appare ogni qualvolta si preme il tasto INFO. NN Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio. : Italiano Ora

Trasmissione Sicurezza Rete Generale „„ Modalità orologio E’ possibile impostare manualmente o automaticamente l’orario corrente.

• • Auto : Imposta automaticamente l’orario corrente utilizzando l’orario inviato dalla trasmissione digitale.
• • Manuale : Imposta manualmente l’ora corrente. „„ Imposta Ora È possibile impostare manualmente l’ora corrente. NN Configurare questa voce una volta impostata la funzione Modalità orologio su Manuale. NN E’ possibile impostare i valori Giorno, Mese, Anno, Ora, Minuto direttamente premendo i tasti numerici del telecomando. Ora Orologio

Timer stand-by : Off Timer 1 : Disattivato Timer 2 : Disattivato Timer 3 : Disattivato U Sposta E Conf.

R Ritorno ❑❑ Timer stand-by → Off / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min Il timer di stand-by disattiva automaticamente il televisore dopo il tempo impostato (30, 60, 90, 120, 150 e 180 minuti). NN Quando il timer raggiunge lo 0, il televisore passa automaticamente in modalità Standby. NN Per annullare la funzione Timer stand-by selezionare Off. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare il timer stand-by selezionando Strumenti → Timer stand-by. ❑❑ Timer 1 / Timer 2 / Timer 3

E’ possibile impostare il televisore in modo da accendersi all’orario desiderato. Orario TV on : Imposta il timer per l’accensione automatica del televisore. Orario TV off : Imposta il timer per lo spegnimento automatico del televisore. Volume : Seleziona il livello del volume. Sorgente : Seleziona il dispositivo TV, USB. NN Selezionando TV, è poi possibile impostare l’Antenna e il Canale. -- Antenna : Seleziona Antenna o Cavo. -- Canale : Seleziona il canale desiderato. NN Selezionando USB è possibile impostare i Contenuti. -- Contenuti : Seleziona i contenuti desiderati da USB. NN Se sulla chiavetta USB non sono presenti file musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente.

• • Ripetizione : Selezionare Una volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. NN Quando viene selezionato Manuale, premere il tasto ► per impostare il giorno della settimana. Premere ENTERE sul giorno desiderato per visualizzare un simbolo c. NN L’intera cartella del dispositivo USB supporta i caratteri English 64. NN E’ necessario prima impostare l’orologio. NN È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando. NN Auto Power Off Quando il televisore si accende attraverso il timer impostato su On, si spegne automaticamente se per tre ore non viene premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato su On e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo. Italiano - 22 BN68-02334A-ITA.indb 22 10/21/2009 8:54:11 AM Configurazione del menu Impostazione ❑❑ Lingua menu Impostazione E’ possibile impostare la lingua dei menu. ❑❑ Trasmissione „„ Sottotitoli Plug & Play Lingua menu : Italia

Ora Trasmissione Sicurezza È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità sottotitoli. Normale al di sotto del menu rappresenta il sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi.

• • Sottotitolo → Off / On : Attiva e disattiva i sottotitoli.
• • Modalità → Normale / Non udenti : Imposta la modalità dei sottotitoli.
• • Lingua sottotitoli : Imposta la lingua dei sottotitoli. NN Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale, anche se è selezionata la modalità Non udenti. NN L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata. OO È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT. sul telecomando. Rete Generale „„ Testo digitale → Disattiva / Attiva Se il programma è trasmesso con testo digitale, questa funzione è attivata. NN MHEG (Multimedia and Hypermedia Information Coding Experts Group) Standard internazionale per i sistemi di codifica dei dati usati nei multimedia e hypermedia. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazione, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenza, librerie digitali e giochi di rete. „„ Lingua Teletext E’ possibile impostare la lingua del Teletext selezionando il tipo di lingua. NN L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata. „„ Preferenze

• • Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext Mediante questa funzione gli utenti possono selezionare una delle lingue disponibili. La lingua selezionata viene impostata automaticamente durante la selezione di un canale. Modificando l’impostazione della lingua, le opzioni Lingua sottotitoli, Lingua audio e Lingua Teletext del menu Lingua vengono automaticamente impostate sulla lingua selezionata. Le opzioni Lingua sottotitoli, Lingua audio, e Lingua Teletext del menu Lingua mostrano l’elenco delle lingue supportate dal canale corrente, dove l’opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua principale sottotitoli, Lingua principale audio o Lingua principale Teletext del menu Preferenze. „„ Common Interface

• • Installazione della scheda CI(CI+)

1. Acquistare il modulo CI(CI+) CAM presso il rivenditore locale più vicino o via

2. Inserire la scheda CI(CI+) CARD nel CAM nella direzione indicata dalla freccia.

3. Inserire il CAM con la scheda CI(CI+) CARD installata nello slot common

interface. NN Inserire completamente il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot.

4. Verificare la visione dell’immagine su un canale a segnale criptato.

• • Menu CI(CI+) Permette all’utente di accedere al menu del modulo CAM. Selezionare il Menu CI(CI+) in base alla scheda PC.
• • Info sull’applicazione Contiene informazioni sul modulo CAM inserito nello slot CI(CI+) e le visualizza. Le informazioni sull’applicazione sono relative alla scheda CI(CI+) CARD. È possibile installare il modulo CAM in qualsiasi momento, a televisore acceso o spento. NN La ‘SCHEDA CI (CI+)' non è supportata in alcune nazioni, regioni e da alcune stazioni emittenti; controllare con il rivenditore autorizzato di zona. Italiano - 23 BN68-02334A-ITA.indb 23 Continua... 10/21/2009 8:54:12 AM ❑❑ Sicurezza NN Alcuni modelli richiedono la selezione del PIN impostato per la funzione Plug & Play. „„ Blocco canali → Off / On Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a loro, annullando il video e azzerando l’audio. NN Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. NN Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. NN E’ possibile bloccare alcuni canali nell’elenco dei canali. (vedere pagina 13) NN Blocco canali è disponibile solo in modalità TV. „„ Blocco canale Questa funzione consente di immettere un codice PIN (Personal Identification Number) di identificazione personale a 4 cifre definito dall’utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere programmi non adatti a loro. NN La voce Grado Blocco Canale può essere diversa in base al paese. NN Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. NN Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. NN Una volta impostata la classificazione dei programmi, verrà visualizzato il simbolo “\”. NN Cons tutto / Bloc tutto : Premere per sbloccare o bloccare tutte le classificazioni dei canali TV. „„ Cambia PIN E’ possibile modificare il numero ID necessario per configurare il televisore. NN Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. (Il PIN predefinito è: ‘0-0-0-0’). NN Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito ‘0-0-0-0’: POWER (Off), MMUTE, 8, 2, 4, POWER (On). ❑❑ Generale „„ Modalità gioco → Off / On Durante la connessione a una console per videogiochi come PlayStationTM o XboxTM, il gioco sarà più realistico selezionando il relativo menu.
• • Quando la Modalità gioco è On -- La modalità Immagine viene automaticamente impostata su Standard e non può essere modificata. -- La modalità Suono viene automaticamente impostata su Personalizza e non può essere modificata. Regolare l’audio mediante l’equalizzatore. -- La funzione Reset nel menu Suono è attivata. La funzione Reset inizializza le impostazioni dell’Equalizzatore alle impostazione predefinite in fabbrica. NN La Modalità gioco non è disponibile nella normale modalità TV o quando la Modalità gioco è Off. NN Se la qualità dell’immagine è scadente quando al televisore è collegato un dispositivo esterno, verificare se la Modalità gioco è impostata su On. NN Visualizzando il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio. il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio. NN Visualizzando NN Questa funzione supporta solo la funzione giochi. NN La Modalità gioco non è disponibile in modalità PC. „„ BD Wise → Off / On BD Wise è una funzione che consente di impostare automaticamente la configurazione ottimale per tutti i dispositivi Samsung connessi che supportano questa funzione. NN Questa funzione è attiva solo quando un dispositivo esterno viene collegato al televisore mediante una porta HDMI. NN Impostando BD Wise su On, la modalità Immagine viene automaticamente cambiata in base alle condizioni. Continua... Italiano - 24 BN68-02334A-ITA.indb 24 10/21/2009 8:54:12 AM „„ Risp. energia → Spenta / Basso / Medio / Alta / Immagine off Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del televisore, impostare l’opzione della modalità Risp. energia su Alta in modo da ridurre l’affaticamento degli occhi oltre al consumo energetico. Selezionando Immagine off, lo schermo si spegne lasciando attivo solo l’audio. Premere un tasto qualsiasi per uscire dalla modalità Immagine off. NN Nel menu Strumenti, la funzione Immagine off non è supportata. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare l’opzione Risp. energia selezionando Strumenti → Risp. energia. „„ Trasparenza menu E’ possibile impostare il livello di trasparenza del menu a video.
• • Luminoso : imposta il menu a video su normale.
• • Scuro : rende il menu a video opaco. „„ Melodia → Off / Basso / Medio / Alta La melodia di accensione/spegnimento del televisore può essere regolata. NN La Melodia non viene riprodotta - Se il televisore non emette alcun suono significa che è stato premuto il tasto MMUTE. - Se il televisore non emette alcun suono significa che è stato premuto il tasto – VOL (Volume). - Se il televisore è stato spento mediante la funzione Timer stand-by. Visione Picture-in-Picture (PIP) Questa funzione consente di visualizzare un’immagine secondaria all’interno dell’immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l’immagine di un programma o di una sorgente video esterna mentre si guarda l’immagine principale. NN L’immagine nella finestra PIP potrebbe apparire leggermente innaturale quando si usa la schermata principale per visualizzare un videogame o il karaoke. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile regolare le impostazioni relative alla funzione PIP selezionando Strumenti → PIP. Generale Modalità gioco : Off BD Wise : Off Risp. energia : Off Trasparenza menu : Luminoso Melodia : Medio

PIP U Sposta ❑❑ PIP → Off / On E Conf. R Ritorno PIP La funzione PIP può essere attivata e disattivata. PIP : Off Component Dimensione

Canale : ATV 1 Immagine principale Immagine secondaria

Consente di selezionare il formato dell’immagine secondaria. NN Se l’immagine principale è in modalità HDMI, l’opzione Dimensione è disponibile. E Conf. R Ritorno „„ Posizione →

Utilizzata per selezionare la posizione dell’immagine secondaria. NN In modalità Double ( , ), la voce Posizione non può essere selezionata. „„ Canale E’ possibile selezionare un canale per l’immagine secondaria. Italiano - 25 BN68-02334A-ITA.indb 25 10/21/2009 8:54:13 AM Supporto / Ingressi Programmi supportati ❑❑ Legal Notice E’ possibile visualizzare le note legali e la clausola di esclusione di responsabilità riguardanti i contenuti e servizi di terze parti. „„ General Disclaimer E’ un servizio di avvertenze legali riguardante l’uso di Internet@TV. NN Il General Disclaimer può essere diverso da paese a paese. NN E’ possibile passare alla pagina precedente o successiva premendo il tasto ◄ o ►. ❑❑ Guida Prodotto Guida Prodotto fornisce le informazioni riguardanti le principali funzioni del televisore. NN Per maggiori informazioni selezionare la voce desiderata. ❑❑ Auto diagnosi „„ Test immagine In caso di problemi di visualizzazione dell’immagine, eseguire il test pertinente. Verificare il color pattern sullo schermo per vedere se il problema persiste. NN Il messaggio Il problema riscontrato con questa foto persiste? viene visualizzato sullo schermo.Se il test pattern non compare oppure presenta disturbi, selezionare Sì. Se il test pattern è visualizzato correttamente, selezionare No.

• • Sì : Potrebbe essersi verificato un problema con il televisore. Contattare il Call Center Samsung per richiedere assistenza.
• • No : Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell’utente dei dispositivi esterni. „„ Test audio In caso di problemi di audio, eseguire il test pertinente. Controllare l’audio riproducendo un test melodico attraverso le casse del televisore. NN Il messaggio Il problema riscontrato con il test audio persiste? viene visualizzato sullo schermo. Se durante l’esecuzione del test audio il suono proviene da un solo altoparlante, selezionare Sì. Se è possibile ascoltare il suono dagli altoparlanti, selezionare No.
• • Sì : Potrebbe essersi verificato un problema con il televisore. Contattare il Call Center Samsung per richiedere assistenza.
• • No : Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell’utente dei dispositivi esterni. NN Se non c’è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test verificare che Selezione altoparlante sia impostato su Altoparlante TV nel menu Suono. NN E’ possibile ascoltare la melodia durante il test anche se Selezione altoparlante è impostato su Altoparlante est oppure l’audio è stato disattivato mediante la pressione del tasto MMUTE. „„ Informazioni segnale (solo canali digitali) E’ possibile migliorare la ricezione dei canali digitali disponibili regolando l’antenn NN Se il misuratore della potenza del segnale indica che il segnale è debole, regolare fisicamente l’antenna per aumentare il segnale. Continuare a regolare l’antenna fino a trovare la posizione migliore per ricevere il segnale in modo ottimale. ❑❑ Aggiornamento software Gli aggiornamenti del prodotto, contenenti le nuove funzionalità della televisione digitale, vengono trasmessi periodicamente tramite il normale segnale televisivo. Il prodotto rileva automaticamente questi segnali e visualizza la finestra di aggiornamento del software. E’ possibile avviare da questa finestra l’installazione degli aggiornamenti. Continua... Italiano - 26 BN68-02334A-ITA.indb 26 10/21/2009 8:54:13 AM „„ Tramite USB Inserire un’unità USB contenente l’aggiornamento del firmware nel televisore. Fare attenzione a non disattivare l’alimentazione o rimuovere l’unità USB mentre l’aggiornamento è in corso. Al termine dell’aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Verificare la versione del firmware al termine dell’aggiornamento. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite di fabbrica. Pannello posteriore del televisore „„ Tramite canale Aggiorna il software mediante il segnale trasmesso. Unità USB NN Se la funzione viene selezionata durante la trasmissione software, questa funzione ricerca il software disponibile e ne scarica gli aggiornamenti. NN Il tempo necessario per scaricare il software è determinato dallo stato del segnale. „„ Aggiornamento mod Standby Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare On premendo il tasto ▲ o ▼. 45 minuti dopo l’attivazione della modalità Standby, viene effettuato un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo potrà attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software. „„ Software alternativo Sostituire il software attuale con uno alternativo. NN Se il software è stato cambiato, viene visualizzata la versione corrente. NN E’ possibile cambiare la versione del software corrente Selezionando Software alternativo. ❑❑ Guida alla connessione HD Viene visualizzata una breve introduzione su come ottenere le migliori prestazioni dal vostro nuovo televisore ad alta risoluzione. Sono disponibili vari metodi di connessione per i dispositivi HD. NN E’ possibile passare alla pagina precedente o successiva premendo il tasto ◄ o ►. ❑❑ Contattare Samsung E’ possibile ottenere le informazioni riguardanti il prodotto, il Call Center Samsung e il sito web. Elenco sorgenti / Modifica Nome ❑❑ Elenco sorgenti Ingressi Questa funzione viene usata per selezionare il televisore o un’altra sorgente di ingresso come un lettore DVD o un decoder digitale / ricevitore satellitare (Set-Top Box) collegato al televisore. Utilizzare la funzione per selezionare la sorgente di ingresso desiderata. Elenco sorgenti Modifica Nome „„ TV, Ext., AV, Component, PC, HDMI1/DVI, HDMI2, HDMI3, HDMI4, USB. NN E’ possibile scegliere solo i dispositivi esterni collegati al televisore. Nell’Elenco sorgenti, gli ingressi collegati verranno evidenziati e ordinati in cima all’elenco. Gli ingressi non collegati verranno ordinati in fondo all’elenco. NN Uso dei tasti colorati del telecomando per l’elenco sorgenti - Rosso (Aggiorna) : Aggiorna il collegamento ai dispositivi esterni. - T TOOLS (Strumenti) : Visualizza i menu Modifica Nome e Informazioni. OO Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale esterna. ❑❑ Modifica Nome Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso. „„ VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA NN Quando un PC con una risoluzione di 1920 x 1080 @ 60Hz è collegato alla porta HDMI IN 1 (DVI), è necessario impostare la modalità HDMI1/DVI su PC in Modifica Nome della modalità Ingressi. Italiano - 27 BN68-02334A-ITA.indb 27 10/21/2009 8:54:14 AM Rete Connessione di rete Connessione di rete è per DLNA, Contents Library-Internet download, Internet@TV e Centro rete dom. ❑❑ Connessione di rete - Cavo „„ Connessione LAN via cavo per un ambiente DHCP Di seguito è riportata la procedura per impostare una connessione di rete usando il protocollo DHCP (Dynamic Host Configuration Protocol). Poiché alla selezione di DHCP vengono automaticamente impostati un indirizzo IP, una maschera di sottorete, un gateway e un DNS, non è necessario inserirli manualmente. Pannello posteriore del televisore Porta Modem a parete Modem esterno (ADSL/VDSL/TV via cavo) 1 Cavo LAN 2 Cavo modem

Collegare la porta LAN sul retro del televisore al modem esterno mediante un cavo LAN. Collegare la porta LAN a parete e il modem esterno mediante un cavo Modem. E’ possibile collegare il televisore a una LAN mediante un Router. IP Sharer Porta Modem a parete Modem esterno (ADSL/VDSL/TV via cavo) Pannello posteriore del televisore Cavo LAN Cavo modem Cavo LAN E’ possibile collegare la porta LAN al televisore direttamente in base allo stato della rete Pannello posteriore del televisore Porta LAN a parete Cavo modem NN I terminali (la posizione della porta e il tipo) del dispositivo esterno variano in base alla marca del dispositivo. NN Se si è verificato un errore nell’allocazione dell’indirizzo IP da parte del server DHCP, spegnere il modem e riaccenderlo dopo circa 10 secondi. NN Per i collegamenti tra il modem esterno e il Router, vedere il manuale dell’utente del prodotto utilizzato. NN E’ possibile collegare direttamente il televisore alla LAN senza collegarlo tramite un Router. NN Non è possibile usare un modem ADSL con connessione manuale poiché non supporta il protocollo DHCP. E’ necessario pertanto utilizzare un modem ADSL con connessione automatica. Continua... Italiano - 28 BN68-02334A-ITA.indb 28 10/21/2009 8:54:16 AM „„ Connessione via cavo per un ambiente IP statico Di seguito è riportata la procedura per impostare una connessione di rete usando un indirizzo IP statico. L’indirizzo IP, la maschera di sottorete, il gateway e il DNS devono essere inseriti manualmente così come forniti dall’ISP (Internet Service Provider). Pannello posteriore del televisore Porta LAN a parete 1 Cavo LAN

Collegare la porta LAN sul retro del televisore alla porta LAN a parete mediante un cavo LAN. E’ possibile collegare il televisore a una LAN mediante un Router. Router IP Porta LAN a parete Cavo LAN Pannello posteriore del televisore Cavo LAN NN I terminali (la posizione della porta e il tipo) del dispositivo esterno variano in base alla marca del dispositivo. NN In caso di utilizzo di un indirizzo IP statico, l’ISP potrà fornire l’indirizzo IP,

la maschera di sottorete, il gateway e il DNS. E’ necessario inserire questi valori per completare le impostazioni della rete. Qualora non si conoscano tali valori, richiederli all’amministratore di rete. Per maggiori informazioni sulla configurazione e sulla connessione a un router, vedere il manuale di riferimento del prodotto corrispondente. E’ possibile collegare direttamente il televisore alla LAN senza collegarlo tramite un Router. Qualora si utilizzi un Router IP che supporta il protocollo DHCP, è possibile impostare il dispositivo sia come DHCP sia come IP statico. Per conoscere le procedure necessarie per impostare un indirizzo di IP statico, rivolgersi al proprio Internet Service Provider. ❑❑ Connessione di rete - Wireless E’ possibile collegarsi alla rete in modalità senza fili utilizzando un Router IP wireless Pannello posteriore del televisore Samsung Wireless LAN Adapter Porta LAN a parete Router IP wireless Cavo LAN

Collegare l’adattatore ‘Samsung Wireless LAN Adapter’ alla porta USB1 (HDD) o USB2 del televisore. NN Per utilizzare una rete wireless è necessario utilizzare l’adattatore ‘Samsung Wireless LAN Adapter’. NN La scheda Samsung Wireless LAN Adapter è venduta separatamente. La scheda LAN wireless WIS09ABGN è in vendita presso rivenditori autorizzati, siti di Ecommerce e Samsungparts.com. NN Per utilizzare una rete wireless, il televisore deve essere collegato a un Router IP wireless. NN Se il Router IP wireless supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. NN La Samsung Wireless LAN adapter supporta i protocolli IEEE 802.11A, IEEE 802.11B, IEEE 802.11G, IEEE 802.11N. Riproducendo un video DLNA su una connessione IEEE 802.11B/G, il video potrebbe non essere riprodotto in modo fluido. NN Se il Router IP wireless permette di attivare/disattivare la funzione di connessione Ping, attivarla. NN Selezionare un canale per il Router IP wireless che non sia attualmente utilizzato. Se il canale impostato per il Router IP wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà delle interferenze e le comunicazioni potrebbero cadere. Continua... Italiano - 29 BN68-02334A-ITA.indb 29 10/21/2009 8:54:19 AM NN Sistema di sicurezza diversi da quelli sotto elencati non sono compatibili con il televisore. -- Durante l’applicazione della chiave di sicurezza per l’AP (Router IP wireless), sono supportate solo le seguenti.

1) Modalità di autenticazione : OPEN, SHARED, WPAPSK, WPA2PSK

2) Tipo crittografia : WEP, TKIP, AES

-- Durante l’applicazione della chiave di sicurezza per l’AP (Router IP wireless) in modalità Ad-hoc, sono supportate solo le seguenti funzioni.

1) Modalità di autenticazione : SHARED, WPANONE

2) Tipo crittografia : WEP, TKIP, AES

NN Se il proprio AP supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button Configuration) o un PIN (Personal Identification Number). WPS configurerà automaticamente l’SSID e la chiave WPA in entrambe le modalità. NN Se il dispositivo non è certificato, potrebbe non connettersi al televisore mediante la scheda ‘Samsung Wireless LAN Adapter’. Impostazione rete ❑❑ Tipo di rete Trasmissione Impostazione Selezionare Cavo o Wireless come metodo di collegamento alla rete. NN Il menu viene attivato solo se l’adattatore ‘Samsung Wireless LAN Adapter’ è collegato.

• • Cavo : Collegamento alla rete mediante un cavo.
• • Wireless : Collegamento alla rete in modalità wireless. Sicurezza Rete

Generale ❑❑ Impostazione rete „„ Impostazione rete via cavo (quando Tipo di rete è impostato su Cavo) NN Verificare che il cavo LAN sia collegato.

• • Impostazione IP → Auto / Manuale
• • Test di rete : Mediante questa funzione è possibile testare o confermare lo stato del collegamento di rete dopo la sua impostazione. NN Cosa fare se non si è in grado di collegarsi alla rete in modalità cablata Se il proprio Internet Service Provider ha registrato il MAC address del dispositivo utilizzato per il collegamento a Internet la prima volta ed esegue l’autenticazione a ogni accesso a Internet, il televisore potrebbe non essere in grado collegarsi a Internet poiché il MAC address è diverso da quello utilizzato dal dispositivo (PC). In questo caso, chiedere all’Internet Service Provider le procedure per collegare dispositivi diversi al PC (ad esempio il televisore) a Internet. Se l’Internet Service Provider richiede un ID o una password per il collegamento a Internet (rete), il televisore potrebbe non essere in grado di collegarsi. In questo caso, digitare la propria ID o password al collegamento a Internet usando un Router IP. La connessione internet potrebbe cadere a causa di un problema di firewall. In questo caso, contattare il proprio Internet Service Provider. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dall’Internet Service Provider, contattare Samsung Electronics. „„ Impostazione rete via cavo - Auto Collegando un cavo LAN a una rete che supporta il protocollo DHCP, le impostazioni IP (Internet Protocol) vengono automaticamente configurate. Verificare che il cavo LAN sia collegato.

1. Impostare Tipo di rete su Cavo.

2. Selezionare Impostazione rete via cavo.

3. Impostare Impostazione IP su Auto.

NN Il protocollo Internet viene impostato automaticamente.

4. Selezionare Test di rete per verificare la connettività della rete.

„„ Impostazione rete via cavo - Manuale Per collegare il televisore alla LAN mediante un indirizzo IP statico, è necessario impostare l’indirizzo IP. Verificare che il cavo LAN sia collegato. NN Verificare che il cavo LAN sia collegato. (vedere pag. 28)

1. Impostare Tipo di rete su Cavo.

2. Selezionare Rete via cavo.

3. Impostare Impostazione IP su Manuale.

4. Impostare Indirizzo IP, Maschera sottorete, Gateway e Server DNS.

NN Premere i tasti numerici sul telecomando quando si desidera impostare manualmente la rete.

5. Selezionare Test di rete per verificare la connettività della rete.

Italiano - 30 BN68-02334A-ITA.indb 30 Continua... 10/21/2009 8:54:19 AM „„ Impostazione rete (quando Tipo di rete è impostato su Wireless) NN Impostazione rete via cavo (quando Tipo di rete è impostato su Cavo). (vedere pag. 29)

• • Impostazione IP → Auto / Manuale
• • Test di rete : Mediante questa funzione è possibile testare o confermare lo stato del collegamento di rete dopo la sua impostazione. NN In caso sia impossibile collegarsi a un AP Il televisore non riesce a individuare un AP configurato come SSID privato. In questo caso, cambiare le impostazioni dell’AP e riprovare. Se il proprio Internet Service Provider ha registrato il MAC address del dispositivo utilizzato per il collegamento a Internet la prima volta ed esegue l’autenticazione a ogni accesso a Internet, il TV potrebbe non essere in grado collegarsi a Internet poiché il MAC address è diverso da quello utilizzato dal dispositivo (PC). In questo caso, chiedere all’Internet Service Provider le procedure per collegare dispositivi diversi da un PC (ad esempio il televisore) a Internet. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dall’Internet Service Provider, contattare Samsung Electronics al numero 1–800–SAMSUNG.
• • Seleziona una rete Imp rete
• wireless -- Access Point : Con questa funzione è possibile selezionare il Router IP da Chiave sicur utilizzare in caso di uso di una rete wireless. NN Se l’Access Point wireless non è riportato nell’elenco dei dispositivi disponibili,

premere il tasto Rosso. P Q R

NN Una volta stabilita la connessione, il sistema tornerà automaticamente alla W X

schermata. n Sposta Numero NN Una volta avuto accesso a un Access Point mediante autenticazione di sicurezza : Comparirà la richiesta della Chiave di sicurezza. Digitare la chiave di sicurezza e premere il tasto Blu sul telecomando. NN Se il tipo di crittografia è WEP, 0~9, A~F sarà disponibile durante la digitazione della chiave di sicurezza. Tasto 0~9 *

Numero Minusc Cancella Eseg E Conf. R Ritorno Operazioni

Sposta la selezione in direzione alto / basso / sinistra / destra. ENTER Inserisce il carattere selezionato. Tasto rosso Passa dal carattere maiuscolo al minuscolo e viceversa. Tasto verde E’ possibile cancellare un carattere già inserito. Tasto blu

Premere questo tasto per terminare l’inserimento della chiave di sicurezza. ❑❑ Collegamento mediante WPS (Wi-Fi Protected Setup)

• * una rete Seleziona „„ Se la chiave di sicurezza è già impostata : Nell’elenco degli access point disponibili selezionare WPS. NN E’ possibile selezionare PBC, PIN, Chiave di sicurezza.

n Sposta E Conf. R Ritorno

• • Collegamento mediante PBC : Selezionare un PBC (Push Button Configuration). Premere il tasto PBC sull’AP (access point) entro 2 minuti e attendere la connessione.
• • Collegamento mediante PIN : Selezionare un PIN (Personal Identification Number). NN Viene visualizzato il messaggio del Codice PIN. Inserire il PIN per il dispositivo AP entro 2 minuti. Selezionare OK e attendere la connessione. NN Riprovare nuovamente se la connessione non ha successo. NN Se non è possibile stabilire la connessione, reimpostare l’access point. Vedere le istruzioni relative all’access point.
• • Collegamento mediante Chiave di sicurezza : Selezionando Chiave di sicurezza, viene visualizzata la finestra per la digitazione della chiave. Digitare la chiave di sicurezza e premere Blu. NN Riprovare nuovamente se la connessione non ha successo. Premere il tasto PBC sull’AP. Nome punto di accesso : AP_3 Cancella Premere OK dopo aver immesso il pin del televisore Nome punto di accesso : AP_3 Numero PIN : 123 45678

Numero Minusc Cancella Eseg Numero E Conf. R Ritorno Continua... 10/21/2009 8:54:22 AM „„ Se la chiave di sicurezza non è già impostata : Quando l’impostazione di sicurezza dell’AP che supporta la WPS è NONE, è possibile selezionare PBC, PIN, Nessuna sicurezza. Nessuna sicurezza permette la connessione diretta all’AP senza l’uso della funzione WPC. NN Il processo per PBC, PIN è uguale a quello descritto sopra. Fare riferimento ad esso se la chiave di sicurezza è già impostata. NN Riprovare nuovamente se la connessione non ha successo.

• * una rete Seleziona

n Sposta E Conf. R Ritorno „„ Ad-hoc : E’ possibile collegarsi a un dispositivo mobile senza un Access Point Il sistema di rete esistente potrebbe avere funzioni utilizzando un dongle USB wireless mediante rete peer-to-peer. limitate. Cambiare la connessione di rete?

• • Come collegarsi a un nuovo network Ad-hoc

1. Selezionare Seleziona una rete per visualizzare un elenco di dispositivi.

2. All’interno dell’elenco dei dispositivi, premere il tasto Blu sul telecomando o

selezionare Ad-hoc. NN Il messaggio Il sistema di rete esistente potrebbe avere funzioni limitate. Cambiare la connessione di rete? viene visualizzato a schermo.

3. Digitare il Nome rete (SSID) generato e la Chiave di sicurezza nel dispositivo che si intende collegare.

• • Come collegarsi a un dispositivo Ad-hoc esistente

1. Selezionare Seleziona una rete per visualizzare un elenco di dispositivi.

2. Selezionare il dispositivo desiderato nell’Elenco dei dispositivi.

3. Se la chiave di sicurezza è stata applicata, digitarla nuovamente.

NN Se il network non funziona regolarmente, controllare nuovamente il Nome rete (SSID) e la Chiave di sicurezza. Se la Chiave di sicurezza è errata, potrebbe essere la ragione del malfunzionamento. „„ Imp rete wireless - Auto Per collegare un AP, questo deve supportare la modalità DHCP. Solo i dispositivi che supportano la modalità Ad-hoc possono essere collegati senza DHCP.

1. Impostare Tipo di rete su Wireless.

2. Selezionare Imp rete wireless.

3. Impostare Impostazione IP su Auto.

NN Il protocollo Internet viene impostato automaticamente.

4. Selezionare una rete mediante l’opzione Seleziona una rete.

5. Selezionare Test di rete per verificare la connettività della rete.

„„ Imp rete wireless - Manuale Per collegare la rete wireless mediante un indirizzo IP statico, è necessario impostare l'indirizzo IP. (Vedere pag. 29) NN Per maggiori informazioni sull'indirizzo IP statico, vedere il manuale dell'utente del Router IP wireless.

Impostare Tipo di rete su Wireless. Selezionare Imp rete wireless. Impostare Impostazione IP su Manuale. Impostare Indirizzo IP, Maschera sottorete, Gateway e Server DNS. NN Premere i tasti numerici sul telecomando quando si desidera impostare manualmente la rete.

5. Selezionare una rete tramite Seleziona punto d’accesso.

6. Selezionare Test di rete per verificare la connettività della rete.

Italiano - 32 BN68-02334A-ITA.indb 32 10/21/2009 8:54:23 AM Media Play Collegamento di un dispositivo USB

Per accendere il televisore premere il tasto POWER. Pannello posteriore del televisore Collegare un dispositivo USB contenente foto e file musicali alla porta USB posta sul lato del televisore. Unità USB Il jack USB 1 (HDD) è inoltre utilizzato come jack HDD. HDD (Hard Disk Drive) è un dispositivo che memorizza digitalmente dati codificati. Media Play supporta solo il dispositivo USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i Flash Card Reader e le unità HDD USB (le unità HUB USB non sono supportate.) MTP (Media Transfer Protocol) non è supportato. Il file system supporta solo FAT16/32 (il file system NTFS non è supportato). Collegare un’unità HDD USB alla porta dedicata, USB1 (HDD). Tuttavia, se il dispositivo collegato è molto esigente in termini di alimentazione, la porta USB1 (HDD) potrebbe non essere in grado di supportare il dispositivo.) Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore. Collegare direttamente alla porta USB del televisore. Se si utilizza un cavo separato, possono verificarsi problemi di compatibilità USB. Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire danni o la perdita di dati. SAMSUNG non è responsabile per eventuali danni ai file dati o perdite di dati. Non scollegare il dispositivo USB durante il caricamento. MSC supporta file MP3 e JPEG, mentre un dispositivo PTP supporta solo file JPEG. Il formato JPEG sequenziale è supportato. Maggiore è la risoluzione dell’immagine, più lungo è il tempo necessario per visualizzarla sullo schermo. La risoluzione massima supportata in JPEG è di 15360X8640 pixel. In caso di file non supportati o danneggiati, comparirà il messaggio Formato file non supportato. Se il numero di file eccede i 4000 (o il numero di file musicali eccede i 3000), tutti i file eccedenti tale limite non verranno visualizzati nell’Elenco foto (o nell’Elenco musica).MP3 files with DRM that have been downloaded from a non-free site cannot be played. I file MP3 con DRM scaricati da un sito a pagamento non possono essere riprodotti. DRM (Digital Rights Management) impedisce l’uso illegale di contenuti digitali protetti da copyright. Passare da una foto all’altra potrebbe richiedere alcuni secondi. Ora, sullo schermo comparirà l’icona che indica il caricamento in corso. ❑❑ Uso dei tasti del Telecomando nel menu Media Play Tasto ENTERE RETURN TOOLS Operazioni Sposta il cursore e seleziona una voce. Seleziona la voce attualmente evidenziata. Riproduce o interrompe temporaneamente i file durante la proiezione di diapositive o la riproduzione di un file musicale. Riproduce o arresta temporaneamente la proiezione di diapositive o la riproduzione di un brano musicale. Torna al menu precedente. Esegue varie funzioni nei menu Foto e Musica. Interrompe la proiezione di diapositive o la riproduzione di un brano musicale. Passa al gruppo precedente/successivo. INFO MEDIA.P Mostra le informazioni relative al file. Attiva/Disattiva la modalità Media Play. DivX® Certified to play DivX® video, including premium content. ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-on-Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Italiano - 33 BN68-02334A-ITA.indb 33 10/21/2009 8:54:24 AM Uso della funzione Media Play Questa funzione consente di visualizzare e riprodurre file fotografici e musicali memorizzati su un dispositivo USB Mass Storage Class (MSC). Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente. ❑❑ Accesso al menu Media Play

1. Premere il tasto MENU. Premere ▲ o ▼ per selezionare Applicazione, quindi

2. Premere ▲ o ▼ per selezionare Media Play (USB & DLNA), quindi premere

ENTERE. OO Premere il tasto MEDIA.P sul telecomando per visualizzare il menu Media Play. OO Premere SOURCE ripetutamente sul telecomando per selezionare USB o DLNA, quindi premere ENTERE.

3. Premere il tasto rosso, quindi il tasto ▲ o ▼ per selezionare il dispositivo USB

corrispondente (ad es. se connesso tramite un hub). Premere ENTERE. NN Questa funzione può risultare diversa in base al dispositivo di memoria collegato al televisore. NN Nella parte inferiore sinistra dello schermo comparirà il nome del dispositivo USB selezionato.

4. Premere ◄ o ► er selezionare una icona (Photo, Music, Movie, Setup),

quindi premere ENTERE. NN Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando. NN In questa modalità, è possibile visualizzare clip video contenute in un gioco, tuttavia non è possibile riprodurre il gioco stesso. Media Play PHOTO Photo USB Music Movie Setup Dispositivo R Ritorno Photo Cartella Preferenze Visual base

❑❑ Rimozione sicura di un dispositivo di memoria USB E’ possibile rimuovere il dispositivo dal televisore in modo sicuro.

1. Premere il tasto TOOLS nella schermata di elenco dei file Media Play, o durante

la proiezione di diapositive o, la riproduzione di un brano , musicale o di un filmato.

2. Premere ▲ o ▼per selezionare Rimozione sicura, quindi premere ENTERE.

3. Rimuovere il dispositivo USB dal televisore.

851.98MB/995.00MB Libero USB : USB Timeline Colore

4/6 Slide Show Riproduci gruppo corrente Informazioni Rimozione sicura Folder 1 Folder 2 IMG_0349. JPG IMG_0335.JPG ../ Nome cart/ USB Dispositivo Selezione T Strumenti R Cartella superiore ❑❑ Schermo Photo Orario

Ordinamento corrente : Questo campo mostra lo standard attuale per l’ordinamento dei file. Visualizza gruppi : Il gruppo di ordinamento che comprende le foto selezionate viene evidenziato. File attualmente selezionato : Viene evidenziato il file attualmente selezionato. Informazioni sulla selezione degli elementi : Mostra il numero di fotografie selezionate premendo il tasto giallo. Dispositivo attuale : Mostra il nome del dispositivo attualmente selezionato. NN Tasto Rosso (Dispositivo) : Seleziona un dispositivo connesso.

• • Tasto Verde (Impostazioni pref) : Modifica le impostazioni preferite per il file selezionato. Premere ripetutamente questo tasto fino a visualizzare il valore desiderato.
• • Tasto Giallo (Selezione) : Seleziona il file dall’elenco. I file selezionati vengono evidenziati con un simbolo c. Premere nuovamente il tasto giallo per deselezionare il file. Tasto TOOLS (Strumenti) : Visualizza i menu delle opzioni. (Il menu Strumenti varia in base allo stato corrente.)

.JPG Ordina le foto per cartella. Se nel dispositivo USB sono presenti più cartelle, i file fotografici vengono visualizzati in ordine in ogni cartella.I file nella cartella principale vengono mostrati per primi, mentre gli altri vengono ordinati alfabeticamente per nome. USB Dispositivo Impostazioni pref Preferenze Visual base

Pop NPKI usermanual Heaven When I Dream ../ Nome cart/ USB Dispositivo Selezione T StrumentiR Cartella superiore Movie Preferenze Visual base Orario Titolo Cartella

Ordina e mostra i titoli dei filmati o dei brani musicali in ordine di simbolo / numerico / alfabetico / speciale. Apr.27.2009 1/5

Ordina e mostra i titoli dei brani musicali in ordine di simbolo / numerico / alfabetico / speciale. R Cartella superiore Carol kidd „„ Orario (Photo / Movie) „„ Titolo (Music / Movie) T Strumenti Music

Ordina i file per preferenza (Favourites). NN Modificare le impostazioni dei preferiti Selezionare l’immagine nell’elenco foto e premere il tasto Verde ripetutamente fino alla comparsa dell’impostazione desiderata. NN Le stelle sono utilizzate solo ai fini del raggruppamento. Ad esempio, l’impostazione con 3 stelle non ha alcuna priorità rispetto all’impostazione con una stella.

Visualizza le cartelle presenti sul dispositivo di memorizzazione USB. Se si seleziona una cartella e si preme il tasto ENTERE, vengono visualizzati solo i file (Photo / Music / Movie) contenuti nella cartella selezionata. NN Se i file sono ordinati secondo la Visual base, non sarà possibile impostare i file preferiti.

„„ Visual base MOVIE_005 MOVIE_000 .avi .avi USB Dispositivo MOVIE_001.avi Impostazioni pref MOVIE_003 .avi MOVIE_004 .avi Selezione T Strumenti R Cartella superiore ❑❑ Photo „„ Colore → Rosso / Giallo / Verde / Blu / Magenta / Nero / Grigio / Non classificato Ordina le foto in base al colore. È possibile cambiare le informazioni relative al colore della foto. NN È necessario attivare la funzione Usare visualizz a colori nel menu Setup prima di ordinare le foto in base al colore. ❑❑ Music „„ Artista Ordina i file musicali per artista in ordine di simbolo / numero / alfabeto / speciale. „„ Atmosfera → Energetico / Ritmico / Triste / Eccitante / Calmo / Non classif Ordina i brani musicali in base all’atmosfera.È possibile cambiare le informazioni relative all’atmosfera musicale. „„ Genere Ordina i brani musicali in base al genere. Italiano - 35 BN68-02334A-ITA.indb 35 10/21/2009 8:54:43 AM Photo / Music / Movie List Option Menu Photo Colore Orario Visual base

Premere il tasto MEDIA.P. Premere il tasto ◄ o ► per selezionare Photo, Music o Movie, quindi premere ENTERE. Per selezionare il file desiderato, premere il tasto ◄ o ►.

Cartella 4/6 Slide Show Riproduci gruppo corrente NN Selezione di più file

Mod. gruppo -- Per selezionare il file desiderato, premere il tasto ◄ o ►.Quindi premere il tasto giallo. -- Ripetere l’operazione per selezionare più file. -- Il contrassegno c appare per il file selezionato. Premere il tasto TOOLS. Folder 1 Informazioni Rimozione sicura Folder 2 IMG_0349 .JPG USB IMG_0335.JPG Dispositivo Impostazioni pref Selezione T Strumenti R Cartella superiore Music Preferenze Compos Visual base

NN Il menu delle opzioni varia in base allo stato corrente.

„„ Riproduci gruppo corrente Titolo 3/4 Questo menu consente di avviare una proiezione di diapositive solo delle foto contenute nel gruppo di ordinamento selezionato. Rimozione sicura

Pop NPKI Select Dispositivo USB Sky Heaven When I Dream ../ folder name/ È possibile deselezionare tutti i file. NN Il contrassegno c che indica che il file corrispondente è selezionato è nascosto. Informazioni Mr A-Z usermanual „„ Deselez tutto (se è selezionato almeno un file) Riproduci gruppo corrente Carol kidd NPKI Artista

Tools R Upper Folder Selezione T Strumenti R Cartella superiore Movie Preferenze „„ Informazioni Visual base Orario Titolo Cartella Vengono visualizzate le informazioni relative alla foto, al brano musicale o al filmato. Usando le stesse procedure durante una proiezione di diapositive, è possibile vedere le informazioni relative ai file fotografici. OO Premere il tasto INFO per visualizzare le informazioni.

Apr Apr.27.2009 1/5 Informazioni Rimozione sicura MOVIE_005 MOVIE_006 .avi MOVIE_007 .avi .avi „„ Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Riproduci gruppo corrente USB Dispositivo MOVIE_001.avi Impostazioni pref MOVIE_003 MOVIE_000 .avi .avi MOVIE_004 .avi Selezione T Strumenti R Cartella superiore ❑❑ Foto „„ Slide Show Questo menu consente di avviare una proiezione di diapositive delle foto contenute nel dispositivo USB. „„ Mod. gruppo (quando la chiave di ordinamento è Colore) È possibile modificare le informazioni sul colore di un file, o un gruppo di file, di foto selezionato in modo da spostare il file in un altro gruppo di colore. NN Il colore effettivo della foto non verrà modificato. NN Le informazioni del gruppo del file corrente vengono aggiornate e le foto vengono spostate nel nuovo gruppo di colore. NN Per modificare le informazioni di più file, selezionare i file desiderati premendo il tasto giallo. ❑❑ Music „„ Change Group (quando la chiave di ordinamento è Mood) È possibile modificare le informazioni relative all’atmosfera del file musicale. Le informazioni del gruppo del file corrente vengono aggiornate e il file viene spostato nel nuovo gruppo. Per modificare le informazioni di più file, selezionare i file desiderati premendo il tasto giallo. Italiano - 36 BN68-02334A-ITA.indb 36 10/21/2009 8:54:52 AM Slide Show / Music Play / Movie Play Option Menu

Durante una proiezione di diapositive (o la visualizzazione di una foto) o durante la riproduzione di un brano musicale o di un filmato, premere il tasto TOOLS per impostare l’opzione. Premere il tasto ▲ o ▼ per selezionare l’opzione, quindi premere ENTERE. „„ Impostazioni immagine / Impostazioni audio È possibile selezionare le impostazioni delle immagini e dell’audio. „„ Informazioni Strumenti Arresta proiezione diapositive Velocità slide show : Tools Normale Effetto slide show : Dissolv1 Ruota Zoom Musica di sottof Impostazioni immagine Impostazioni audio Informazioni

U Sposta Vengono visualizzate le informazioni relative al file. „„ Rimozione sicura E Conf. e Esci Strumenti Il dispositivo può essere rimosso dal televisore in modo sicuro. ❑❑ Menu opzioni di Slide Show Modalità Ripeti Impostazioni immagine Impostazioni audio Informazioni Rimozione sicura „„ Arresta proiezione diapositive / Avvia proiezione diapositive E’ possibile iniziare o interrompere la proiezione di diapositive. U Sposta

e Esci „„ Velocità slide show → Lenta / Normale / Veloce Selezionare questa opzione per determinare la velocità di proiezione delle diapositive. NN La funzione è disponibile solo durante una proiezione. NN La velocità di proiezione delle diapositive può essere modificata premendo il tasto π (REW) o μ (FF) durante le proiezione. „„ Effetto slide show È possibile selezionare l’effetto di transizione dello schermo da utilizzare nella proiezione di diapositive.

• • Nessuno / Dissolv1 / Dissolv2 / Veneziana / Spirale / Scacchiera / Lineare / Scale / A comparsa / Casuale NN La funzione è disponibile solo durante una proiezione. Strumenti Impostazioni immagine Impostazioni audio Formato immagine Impostazione didascalia Informazioni Rimozione sicura U Sposta : Adatta Conf. e Esci „„ Ruota E’ possibile ruotare le foto memorizzate su un dispositivo USB. NN Premendo il tasto ◄, la foto verrà ruotata di 270˚, 180˚, 90˚ e 0˚. NN Premendo il tasto ►, la foto verrà ruotata di 90˚, 180˚, 270˚ e 0˚. NN Il file ruotato non viene memorizzato. „„ Zoom E’ possibile ingrandire le foto memorizzate su un dispositivo USB. (x1 → x2 → x4) NN Per spostare l’immagine ingrandita, premere il tasto ENTERE , quindi i tasti ▲/▼/◄/►. Notare che se l’immagine ingrandita è più piccola della dimensione dello schermo originale, la funzione di modifica della posizione non avrà alcun effetto. NN Il file ingrandito non può essere memorizzato. „„ Musica di sottofondo Durante una proiezione di diapositive è possibile impostare la musica di sottofondo desiderata. NN Per usare questa funzione, la musica scelta deve essere memorizzata sul dispositivo USB. NN Per modificare la modalità Musica di sottofondo è necessario caricare i brani musicali. Riprodurre i brani musicali nella categoria musica per caricarli. ❑❑ Menu Opzione della riproduzione di file musicali „„ Mod Ripetiz. → On / Off E’ possibile riprodurre ripetutamente i brani musicali. ❑❑ Menu opzioni della riproduzione di filmati „„ Formato immagine → Adatta / Originale Riproduce un video in dimensione originale o a tutto schermo. „„ Impostazione didascalie È possibile impostare le didascalie per il filmato. Italiano - 37 BN68-02334A-ITA.indb 37 10/21/2009 8:54:53 AM Visualizzazione di una foto o di una proiezione di diapositive Photo ❑❑ Proiezione di diapositive Colore Orario Visual base

NN Nella proiezione di diapositive verranno utilizzate tutte le foto contenute nell’Elenco file. Cartella 4/6 NN Durante la proiezione di diapositive, i file appaiono in sequenza a partire da

quello correntemente visualizzato. La proiezione di diapositive prosegue in base all’ordine specificato nell’Elenco file. Impostando l’opzione Musica di sottofondo su Acceso durante la proiezione delle diapositive i brani musicali vengono riprodotti automaticamente. Quando si visualizza un Elenco foto, per iniziare la proiezione di diapositive premere il tasto ∂ (Riproduci) / ENTERE sul telecomando. Tasti di controllo per la proiezione di diapositive ENTERE Preferenze

Slide Show Riproduci gruppo corrente Mod. gruppo Informazioni Folder 1 Rimozione sicura Folder 2 IMG_0349 .JPG Dispositivo USB IMG_0335.JPG Impostazioni pref Selezione T Strumenti R Cartella superiore r Normale IMG_0335.JPG 3648x2432 2009/3/15 1/4 Riproduci/Arresta la proiezione di diapositive. Riproduci la proiezione di diapositive. Arresta la proiezione di diapositive. Esce dalla proiezione diapositive e torna all’elenco delle foto. Esegue varie funzioni nei menu Photo. ❑❑ Riproduce il gruppo corrente Movie Premere il tasto ▲ per passare alla sezione tasti di ordinamento. Premere il tasto ◄ o ► per selezionare l’ordinamento. Premere il tasto ▼ per passare alla sezione Elenco gruppi. Selezionare un gruppo utilizzando i tasti ◄ e ►. Premere il tasto ∂ (Riproduci). Viene avviata una proiezione di diapositive con i file del gruppo selezionato. Preferenze Orario Titolo Cartella Apr Apr.27.2009 1/5 MOVIE_005 MOVIE_000 .avi .avi USB „„ In alternativa Visual base

T TOOLS E Pausa lr Prec/succ T Strumenti R Ritorno USB Varia la velocità di riproduzione della proiezione. Dispositivo MOVIE_001.avi Impostazioni pref MOVIE_003 .avi MOVIE_004 .avi Selezione T Strumenti R Cartella superiore 1. Selezionare un tasto di ordinamento e, nella sezione Elenco file, selezionare le foto contenute nel gruppo desiderato. NN Per passare al gruppo successivo/precedente, premere il tasto π (REW) o µ (FF).

2. Premere il tasto TOOLS.

3. Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tasto ENTERE.

NN Per la proiezione verranno utilizzati solo i file contenuti nel gruppo di ordinamento. ❑❑ Per riprodurre una proiezione di diapositive dei soli file selezionati

Premere il tasto ▼ per selezionare la sezione Elenco file. Premere il tasto ◄ o ► per selezionare la foto desiderata nell’Elenco file. Premere il tasto giallo. Ripetere l’operazione per selezionare più foto. NN Il contrassegno c cappare a sinistra della foto selezionata. NN Selezionando un solo file, la proiezione di diapositive non avrà inizio. NN Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto.

5. Premere il tasto ∂ (Riproduci)/ENTERE.

NN I file selezionati verranno utilizzati per la proiezione di diapositive. „„ In alternativa

1. Nell’Elenco file, premere il tasto giallo per selezionare le foto desiderate.

2. Premere il tasto TOOLS.

3. Premere il tasto ▲ o ▼ per selezionare Slide show, quindi premere il tasto ENTERE .

NN I file selezionati verranno utilizzati per la proiezione di diapositive. Italiano - 38 BN68-02334A-ITA.indb 38 10/21/2009 8:55:01 AM Riproduzione di musica ❑❑ Riproduzione di un file musicale

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

00:00:02 / 00:04:55 1/3

2. Premere il tasto ◄ o ► per selezionare un file musicale da riprodurre.

3. Premere il tasto ∂ (Riproduci)/ENTERE.

NN Questo menu mostra solo i file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. NN Il file selezionato appare in alto con il relativo tempo di riproduzione. NN Per regolare il volume della musica, premere il tasto del volume sul E Pause lr Prec/succ T Strumenti R Ritorno USB telecomando. Per azzerare il volume, premere il tasto MMUTE sul telecomando. NN Se l’audio risulta anomalo quando si riproducono file MP3, regolare le impostazioni Equalizzatore e SRS TruSurround HD nel menu Sound. (Un file MP3 sovramodulato può causare problemi audio.) NN La durata di un filmato può essere visualizzata come ‘00:00:00’ se all’inizio della riproduzione non vengono reperite le informazioni relative al tempo di riproduzione. NN I tasti π (REW) e μ (FF) non sono attivi durante la riproduzione.

Geek In The Pink Heaven NN Tasti di controllo della riproduzione musicale ENTERE Esce dalla modalità di riproduzione e torna all’Elenco musica. Riproduce/Interrompe il brano musicale. Riproduce il brano musicale Interrompe il brano musicale T TOOLS Esegue varie funzioni nei menu Music. NN Icona informazioni sulla funzione Music Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati ripetuti. La modalità Ripetizione è impostata su Acceso. Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati riprodotti una volta. La modalità Ripetizione è impostata su Spento. ❑❑ Riproduzione di un gruppo di brani

Premere il tasto ▲ per passare alla sezione tasti di ordinamento. Premere il tasto ◄ o ► per selezionare l’ordinamento. Premere il tasto ▼ o ENTERE per passare alla sezione Elenco gruppi. Premere il tasto ∂ (Play). Viene avviata la riproduzione dei file del gruppo selezionato. „„ In alternativa

1. Selezionare un tasto di ordinamento e, nella sezione Elenco file, selezionare i file contenuti nel gruppo desiderato.

NN Per passare al gruppo successivo/precedente, premere il tasto π (REW) o µ (FF).

2. Premere il tasto TOOLS.

3. Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il ENTERE.

NN Vengono riprodotti i brani musicali inseriti nel gruppo di ordinamento, compresi i brani selezionati. ❑❑ Riproduzione dei brani musicali selezionati

Premere il tasto ▼ per selezionare la sezione Elenco file. Per selezionare il brano musicale desiderato, premere il tasto ◄ o ►. Premere il tasto giallo. Ripetere l’operazione per selezionare più file musicali. NN Il contrassegno c appare a sinistra del brano musicale selezionato. NN Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto.

5. Premere il tasto ∂ (Riproduci)/ENTERE.

NN Vengono riprodotti i file selezionati. Italiano - 39 BN68-02334A-ITA.indb 39 10/21/2009 8:55:03 AM

Riproduzione di un filmato

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Premere il tasto ◄ o ► per selezionare un filmato da riprodurre.

3. Premere il tasto ∂ (Riproduci)/ENTERE.

NN Verrà visualizzato il file selezionato. NN Il file selezionato appare in alto con il relativo tempo di riproduzione. NN La durata di un filmato può essere visualizzata come ‘00:00:00’ se all’inizio della riproduzione non vengono reperite le informazioni relative al tempo di riproduzione. NN È possibile guardare giochi multimediali, ma la funzione gioco non è supportata.

MPEG1 MPEG1 MPEG2 MPEG2 H.264 VC1 MP3 AC3 LPCM ADPCM MP3 AC3 LPCM ADPCM MP3 AC3 LPCM ADPCM WMA WMA MP3 ADPCM AAC ADPCM AAC AC3 MPEG LPCM AC3 MPEG LPCM AAC MP3 Risoluzione 720x576 1920x1080 1920x1080 1920x1080 800x600 720x576 1920x1080 1920x1080 1920x1080 800x600 720x576 1920x1080 1920x1080 1920x1080 800x600 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 1920x1080 NN Tasti di controllo della riproduzione video ENTERE Riproduci/ Arresta il filmato. Riproduce il filmato. Interrompe la riproduzione del filmato. Esce dalla modalità di riproduzione e torna all’Elenco filmati. T TOOLS Esegue varie funzioni nei menu dei filmati.

Passa al primo/all’ultimo fotogramma del file. Italiano - 40 BN68-02334A-ITA.indb 40 10/21/2009 8:55:04 AM ❑❑ Riproduzione di un gruppo di filmati

Premere il tasto ▲ per passare alla sezione tasti di ordinamento. Premere il tasto ◄ o ► per selezionare l’ordinamento. Premere il tasto ▼ o ENTERE per passare alla sezione Elenco gruppi. Premere il tasto ∂ (Riproduci). Viene avviata la riproduzione solo dei file del gruppo selezionato. „„ In alternativa

1. Selezionare un tasto di ordinamento e, nella sezione Elenco file, selezionare i file contenuti nel gruppo desiderato.

NN Per passare al gruppo successivo/precedente, premere il tasto π (REW) o µ (FF).

2. Premere il tasto TOOLS.

3. Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tasto ENTERE .

NN Vengono riprodotti i filmati inseriti nel gruppo di ordinamento, compresi i file selezionati. ❑❑ Riproduzione dei filmati selezionati

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Per selezionare il brano musicale desiderato, premere il tasto ◄ o ►.

3. Premere il tasto giallo.

NN Il simbolo c cappare a sinistra del filmato selezionato. NN Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto.

4. Ripetere l’operazione per selezionare più filmati.

5. Premere il tasto ∂ (Riproduci)/ENTERE.

NN Verrà riprodotto solo il file selezionato. ❑❑ Riproduzione continua dei filmati (Resume Play) Uscendo dalla funzione di riproduzione di un filmato, la sua riproduzione può essere ripresa in seguito a partire dal punto nel quale era stata interrotta.

1. Selezionare il filmato da riprodurre in modo continuo premendo il tasto ◄ o ► nella sezione elenco file.

2. Premere il tasto ∂ (Riproduci)/ENTERE.

3. Selezionare Ripr in continuo (ripristina riproduzione) premendo il tasto blu.

NN La riproduzione del filmato inizierà dal punto di arresto precedente. NN Se la funzione Prom ripr cont di un film è impostata su On nel menu Setup comparirà un messaggio alla ripresa della riproduzione del filmato. Utilizzo del menu Impostazione Il menu Impostazioni mostra le impostazioni utente del menu Media Play.

Media Play USB : USB 851.98MB/995.00MB Libero Premere il tasto MEDIA.P sul telecomando per visualizzare il menu Media Play. Premere il tasto ◄ o ► per selezionare Setup, quindi premere il tasto ENTERE. SETUP Per selezionare l’opzione desiderata, premere il tasto ▲ o ▼. Per selezionare l’opzione desiderata, premere il tasto ◄ o ►. NN Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando. Usare visualizz a colori → On / Off Photo Music Movie Setup USB Dispositivo È possibile selezionare l’ordinamento delle foto in base al colore. e Esci NN Se l’opzione è impostata su Acceso, il tempo di caricamento può aumentare a Setup causa del reperimento delle informazioni relative alle foto. Usare visualizz a colori Off Mod Ripetiz. → On / Off Mod Ripetiz. Selezionare questa opzione per riprodurre ripetutamente i brani musicali. Prom ripr cont di un film Prom ripr cont di un film → On / Off Ottieni codice registrazione DivX® VOD Selezionare questa opzione per visualizzare il messaggio a comparsa di aiuto per la Ottieni codice disattivazione DivX® VOD riproduzione continua del filmato. Durata salvaschermo 10 min Informazioni Ottieni codice registrazione DivX® VOD Rimozione sicura Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi al sito web DivX e si registra il codice di registrazione con un account personale, Sposta LRegola Ritorno USB Dispositivo è possibile scaricare il file di registrazione VOD. Se la registrazione VOD viene riprodotta con Media Play, la procedura di registrazione viene completata. Per ulteriori informazioni su VOD DivX®, visitare il sito www.DivX.com. Ottieni codice disattivazione DivX® VOD Se VOD DivX® non è registrato, viene visualizzato il codice di disattivazione della registrazione. Se si esegue questa funzione con il VOD DivX® registrato, la registrazione VOD DivX® corrente viene disattivata. Durata salvaschermo → 10 ore / 20 ore / 1 ore Selezionare questa opzione per impostare il tempo di attesa prima che lo screen saver entri in funzione. Informazioni Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato. Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Italiano - 41 BN68-02334A-ITA.indb 41 10/21/2009 8:55:04 AM Media Play-DLNA Impostazione della rete DLNA DLNA permette la visione di filmati e immagini memorizzati nel PC sul televisore mediante una connessione di rete in modalità Media Play. Per utilizzare DLNA, il televisore deve essere collegato alla rete e l’applicazione DLNA deve essere installata sul PC. ❑❑ Schema connessioni di rete - Cavo

LAN LAN Modem esterno (ADSL/VDSL/Cavo TV) ❑❑ Schema connessioni di rete - Wireless Pannello laterale del televisore

Per ulteriori informazioni sulla configurazione della rete, vedere ‘Impostazione della rete’. NN È opportuno che il televisore e il PC siano nella stessa subnet. Le prime 3 parti dell’indirizzo subnet e IP del televisore e del PC devono essere uguali e solo l’ultima parte (l’indirizzo host) deve variare. (per es. Indirizzo IP : 123.456.789.**)

Collegare il PC su cui verrà installato il programma Samsung PC Share Manager e il modem esterno mediante un cavo LAN. NN E’ possibile collegare direttamente il televisore al PC senza dover passare tramite uno Sharer (Router). Installazione dell’applicazione DLNA Per riprodurre il contenuto del PC sul televisore, è necessario prima installare l’applicazione. Per utilizzare la funzione DLNA senza problemi, utilizzare il programma presente sul CD-ROM fornito con il televisore o il programma Samsung PC Share Manager corrispondente al modello di televisore che può essere scaricato dal sito web Samsung. Continua... Italiano - 42 BN68-02334A-ITA.indb 42 10/21/2009 8:55:07 AM „„ Requisiti di sistema

1. Inserire nel PC il CD del programma fornito in dotazione con il televisore.

2. Per l’installazione del programma sono necessari 30MB di spazio libero sul disco rigido.

NN Se si intende condividere file, è necessario disporre di 30MB di spazio libero sul disco rigido ogni 100 file. NN Annullando la condivisione dei file, lo spazio sul disco fisso utilizzato per le informazioni delle miniature verrà liberato. „„ Formati supportati

• • Immagine : JPEG/ Audio: MP3/ Video: AVI, MKV, ASF, MP4, 3GPP, PS, TS container. Per informazioni dettagliate sui formati video supportati, vedere la sezione ‘Riproduzione di un filmato’. „„ Installare l’applicazione

1. Eseguire il file Setup.exe contenuto del CD del programma fornito in dotazione con il prodotto.

NN In alternativa, è possibile scaricare il file dal sito web www.samsung.com.

2. Installare SAMSUNG PC Share Manager come mostrato nelle figure sottostanti.

3. Una volta completata l’installazione, sul desktop verrà visualizzata l’icona PC Share Manager.

NN Fare doppio clic sull’icona per avviare il programma. Uso dell’applicazion DLNA La schermata del programma

dell’applicazione : File, condividi, Server, e Guida.

are clic per condividere la cartella del server PC selezionata.

3. Fare clic per annullare la condivisione.

4. Fare clic per aggiornare la cartella del PC e i

5. Fare clic per sincronizzare lo stato della

6. Vengono elencate le cartelle e i file del PC da

8. Nome server PC indicato nell’elenco

periferiche di Media Play. Continua... 10/21/2009 8:55:09 AM ❑❑ Condividi „„ Condivisione di una cartella E’ possibile condividere una cartella del PC sul televisore. „„ Annullamento della condivisione di una cartella E’ possibile annullare la condivisione di una cartella sul PC. Selezionare una cartella dal pannello Cartellacondivisa e selezionare non condividere cartella. „„ Applicazione dwwelle impostazioni correnti Eseguire questa operazione quando la sincronizzazione è necessaria a causa di una nuova cartella condivisa o dell’annullamento di una condivisione. Il menu Imposta stato modificato applica i cambiamenti delle cartelle condivise ai dati memorizzati con il programma di condivisione PC. Dal momento che l’applicazione dei cambiamenti ai dati interni è un processo lungo, questa funzione permette agli utenti di applicare le modifiche ai dati solo quando è necessario. Fino a quando il menu Imposta stato modificato non viene selezionato, le modifiche alla cartella condivisa non verranno applicate al server. Le modifiche alle cartelle condivise non vengono applicate al PC fino a quando non viene selezionato il menu Imposta stato modificato. „„ Impostazione dei permessi di accesso Per abilitare il televisore a vedere il PC, il televisore deve essere impostato su Imposta politica dispositivo nella finestra Access Permission Settings. Inoltre, il server del PC e il televisore devono appartenere alla stessa subnet.

• • Metodo : Selezionare il menu condividi quindi selezionare Imposta politica dispositivo. Le voci rifiutate vengono rappresentate in grigio. E’ possibile cambiare i permessi di accesso usando il tasto accetta / Nega. Per eliminare una voce, selezionarla e selezionare elimina voce selezionata. ❑❑ Server „„ Server E’ possibile eseguire o interrompere usando il PC come server „„ Avviamento del server all’avvio di Windows E’ possibile impostare il server del PC per essere eseguito automaticamente all’avvio di Windows. „„ Modifica nome server È possibile rinominare il server del PC. Uso della funzione DLNA ❑❑ Uso della funzione DLNA DLNA (Digital Living Network Alliance) permette la riproduzione dei contenuti memorizzati su un server DLNA (solitamente il PC) collegato al proprio televisore tramite una rete. Media play permette la riproduzione di contenuti memorizzati su un dispositivo USB collegato al televisore, mentre DLNA permette la riproduzione di contenuti memorizzati su un server DLNA (PC) collegato al televisore tramite una rete. Le procedure per l’uso dei contenuti sono uguali a quelle utilizzate con Media Play (USB & DLNA).

Premere il tasto MEDIA.P sul telecomando per visualizzare il menu DLNA. Premere il tasto ◄ o ► per selezionare una icona (Photo, Music, Movie, Setup), quindi premere il tasto ENTERE. Media Play USB : USB 851.98MB/995.00MB Libero PHOTO Photo USB Dispositivo Music Movie Setup Ritorno NN Per uscire dalla modalità DLNA, premere il tasto MEDIA.P sul telecomando. NN DLNA non supporta le seguenti funzioni. -- Le funzioni Musica di sottofondo e Impostazione musica di sottofondo. -- Ordinamento dei file in base alle preferenze nelle cartelle Foto, Musica e Film. -- La funzione Mod. gruppo. -- La funzione Copia / Elimina. -- La funzione Remove Safely. -- La funzioni dei tasti REW/FF (π/µ) durante la riproduzione di un filmato. -- Funzione Continua riproduzione filmato (Ripristina riproduzione). La funzione di passaggio a un altro fotogramma può non funzionare con alcuni container, ad esempio asf e mkv. Le didascalie incorporate, Divx DRM, Multi-audio, non sono supportate. Samsung PC Share Manager deve essere autorizzato dal programma firewall del PC. La funzione Skip (tasto ◄/►) o Pause potrebbe non funzionare durante la riproduzione di un filmato per DLNA di altri produttori, in base al contenuto delle informazioni corrispondenti. NN Il tempo di riproduzione può non essere visualizzato durante la riproduzione di un filmato.

Italiano - 44 BN68-02334A-ITA.indb 44 10/21/2009 8:55:09 AM Informazioni su Anynet+ Collegamento dei dispositivi Anynet+ Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+ può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. ❑❑ Per effettuare il collegamento a un televisore Dispositivo Anynet+ 4 Cavo HDMI 1.3

Cavo HDMI 1.3 Dispositivo Anynet+ 1 Home Theatre Cavo HDMI 1.3 Collegare il jack HDMI IN (1(DVI), 2,3, o 4) del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Collegare il jack HDMI IN del sistema home theater al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. NN Collegare il cavo ottico tra l’uscita Digital Audio Out (ottica) del televisore e l’ingresso Digital Audio Input del sistema Home Theater. NN Qualora si opti per una connessione di questo genere, la presa Ottica permette l’uscita di soli 2 canali audio. In questo modo non

sarà possibile sentire l’audio dall’altoparlante frontale sinistro e destro del sistema Home Theater e dal subwoofer. Per avere un audio a 5.1 canali, collegare il jack Digital Audio Out (ottico) del lettore DVD o del decoder cavo/satellitare (es. Anynet Device 1 o 2) direttamente a un amplificatore o all’Home Theater, non al televisore. Collegare solo un sistema Home Theater. E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet . Anynet+ si attiva solo quando il relativo dispositivo AV che supporta Anynet+ è acceso o in modalità Standby. Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile collegare fino a 3 dispositivi dello stesso tipo. Italiano - 45 BN68-02334A-ITA.indb 45 10/21/2009 8:55:11 AM Configurazione di Anynet+ ❑❑ Impostazione di Anynet+ (HDMI-CEC) E’ inoltre possibile visualizzare il menu Anynet+ selezionando Strumenti → Anynet+ (HDMI-CEC). Applicazione TT Premere il tasto TOOLS per visualizzare il menu Strumenti. Media Play (USB & DLNA) Anynet+ (HDMI-CEC)

Content Library Internet@TV Centro rete dom „„ Anynet+(HDMI-CEC) → Spento / Acceso Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostata su Acceso. NN Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+. „„ Spegnimento auto → Acceso / Sì Impostare lo spegnimento automatico di un dispositivo Anynet+ allo spegnimento del televisore. NN E’ necessario impostare la sorgente attiva sul telecomando del televisore in modo che il televisore utilizzi la funzione Anynet+. NN Se si imposta Spegnimento auto su Sì, i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Se un dispositivo esterno è in fase di registrazione, potrebbe non spegnersi automaticamente. Anynet+(HDMI-CEC) : On Spegnimento auto : Sì U Sposta

E Conf. R Ritorno Passaggio da un dispositivo Anynet+ all’altro

Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ (HDMI-CEC). Premere il tasto ▲ o ▼ per selezionare Elenco dispositivi, quindi premere il tasto ENTERE. NN Vengono elencati tutti i dispositivi Anynet+ collegati al televisore. Se non si trova il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi. NN Solo all’impostazione di Anynet+ (HDMI-CEC) su Acceso nel menu Impostazione, comparirà l’Elenco dispositivi.

Visualizza TV Elenco dispositivi Registrazione DVDR MENU DVDR INFO Ricevitore Impostazione : DVDR : On U Sposta E Conf. R Ritorno Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere il tasto ENTERE. Il dispositivo selezionato viene attivato. NN Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. NN Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati. NN Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Accertarsi di passare a un dispositivo esterno Anynet+ utilizzando il tasto TOOLS. ❑❑ Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Descrizione Visualizza TV La modalità Anynet+ passa alla modalità di trasmissione TV. Elenco dispositivi Visualizza l’elenco dei dispositivi Anynet+. (nome_dispositivo) MENU Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. (nome_dispositivo) INFO Mostra i menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Registrazione (*registratore) Avvia una registrazione (Questo menu è operativo solo per un dispositivo che supporta la registrazione.) (*registratore) Prenota registrazione Permette di prenotare una registrazione sul registratore (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di prenotazione.) Interrompi registrazione: (*registratore) Interrompe la registrazione. Ricevitore L’audio viene riprodotto attraverso il ricevitore. Italiano - 46 BN68-02334A-ITA.indb 46 Continua... 10/21/2009 8:55:12 AM

❑❑ Tasti del telecomando disponibili in modalità Anynet Tipo di dispositivo Stato operativo Tasti disponibili Dispositivo Anynet+ Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo. Tasti numerici ▲/▼/◄/►/ENTERE Tasti colorati / tasto EXIT Una volta attivato il dispositivo, quando si riproduce un file (Ricerca indietro) / (Ricerca avanti) (Riproduci) / (Pausa) Dispositivo con sintonizzatore incorporato Una volta attivato il dispositivo, durante la visione di un programma televisivo Tasto P Dispositivo audio Una volta attivato il ricevitore Tasto VOL Tasto MMUTE (Interrompi) /

NN La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV. NN Il tasto è attivo solo in fase di registrazione. NN Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet+ possono essere controllati solo tramite il telecomando del televisore. NN In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. NN Le funzioni Anynet+ non sono attive con prodotti di altre marche. NN Le operazioni possono differire a seconda del dispositivo in uso. NN Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). Registrazione Con un videoregistratore Samsung è possibile registrare un programma televisivo.

Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ (HDMI-CEC). Premere il tasto ▲ o ▼per selezionare Registrazione, quindi premere il tasto ENTERE. La registrazione ha inizio. NN Quando è presente più di un dispositivo di registrazione Visualizza TV Elenco dispositivi Registrazione DVDR MENU DVDR INFO Ricevitore Impostazione : DVDR : On Se sono collegati più dispositivi di registrazione, questi vengono elencati. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere il tasto U Sposta E Conf. R Ritorno ENTERE. La registrazione ha inizio. NN Se un dispositivo di registrazione non è visualizzato selezionare Elenco dispositivi e premere il tasto rosso per ricercarlo. NN Premendo il tasto si eseguirà la registrazione del programma attualmente visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. NN Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo adeguato un’antenna a un dispositivo di registrazione, vedere il manuale dell’utente del dispositivo di registrazione in uso. Ascolto tramite il ricevitore È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ (HDMI-CEC). Premere il tasto ▲ o ▼ per selezionare Ricevitore. Premere il tasto ◄ o ► per selezionare On o Off. NN Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. NN Il ricevitore è operativo solo se è collegato in modo appropriato il jack Optical In del ricevitore al jack Optical Out del televisore. NN Quando il ricevitore (home theater) è impostato su On, è possibile udire l’audio Visualizza TV Elenco dispositivi Registrazione DVDR MENU DVDR INFO Ricevitore Impostazione : DVDR : On U Sposta E Conf. R Ritorno proveniente dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (air), invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. NN Utilizzando la funzione Media Play, l’audio potrebbe non essere emesso correttamente attraverso il ricevitore. NN Durante l’ascolto tramite il ricevitore, vi sono alcune restrizioni nell’uso dei menu relativi all’audio. NN Nel caso di una interruzione di corrente al televisore quando il menu Ricevitore è impostato su On la funzione Seleziona altoparlante può essere impostata su Altoparlante esterno alla riaccensione del televisore. (vedere pag. 21) Italiano - 47 BN68-02334A-ITA.indb 47 10/21/2009 8:55:13 AM Risoluzione dei problemi con Anynet+ Sintomo Anynet+ non funziona. Per avviare Anynet+.. Per uscire da Anynet+. Sullo schermo viene visualizzato il messaggio Connecting to Anynet+ device Non è possibile avviare la riproduzione del dispositivo Anynet+. Lo schermo del dispositivo esterno non appare. Il programma TV non può essere registrato. L’audio del televisore non viene riprodotto attraverso il ricevitore Soluzione

• • Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi che supportano Anynet+.
• • Collegare un solo ricevitore (home theater).
• • Controllare che il cavo di alimentazione di Anynet+ sia correttamente collegato.
• • Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+.
• • Verificare che Anynet+ (HDMI-CEC) sia impostato su On nel menu Impostazione di Anynet+.
• • Verificare che il telecomando del televisore sia in modalità TV.
• • Verificare che sia Anynet+ la modalità esclusiva del telecomando.
• • In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play, Plug & Play, ecc.)
• • Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il tel evisore.
• • Verificare che la funzione Anynet+ del dispositivo Anynet+ sia impostata su Acceso.
• • Verificare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su Acceso nel menu Impostazione di Anynet+.
• • Premere il tasto TV sul telecomando per passare al controllo del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+ e selezionare il menu desiderato.
• • Selezionare Visualizza TV nel menu Anynet+ .
• • Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+ (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.)
• • Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o passare a un’altra modalità di visualizzazione.
• • Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione.
• • Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play. Controllare se il dispositivo supporta le funzioni Anynet+. Verificare che il cavo HDMI 1.3 sia collegato correttamente. Verificare che Anynet+ (HDMI-CEC) sia impostato su On nel menu Impostazione di Anynet+. Cercare altri dispositivi Anynet+. E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+ .
• • In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo.
• • Verificare che il jack dell’antenna sul dispositivo di registrazione sia correttamente collegato.

• • Collegare il televisore e il ricevitore mediante il cavo ottico. Italiano - 48 BN68-02334A-ITA.indb 48 10/21/2009 8:55:13 AM Content Library Attivazione della modalità Content Library

Premere il tasto MENU. Premere ▲ o ▼ per selezionare Applicazione, quindi premere ENTERE. Premere ▲ o ▼ per selezionare Content Library, quindi premere ENTERE. Viene visualizzato il menu principale Content Library. Media Play (USB & DLNA) Anynet+ (HDMI-CEC) Applicazione Content Library permette di visualizzare o riprodurre contenuti già predisposti sul televisore o memorizzati su un dispositivo USB. Content Library Internet@TV Centro rete dom OO Premere CONTENT sul telecomando per visualizzare il menu principale Content Library.

Premere ◄ o ► per selezionare una icona (Galleria, Cucina, Bambini, Benessere, Altro, Gestione contenuti), quindi premere ENTERE. Content Library NN Vengono riprodotti gli elementi selezionati. Galleria

Galleria Cucina Bambini Benessere Altro Ritorno

Esci ❑❑ Uso dei tasti del telecomando nel menu Content Library Tasto Operazioni

Sposta il cursore e seleziona un elemento. ENTERE Attiva la voce attualmente selezionata. RETURN EXIT Torna al menu precedente. Arresta la funzione corrente e torna al menu principale di Content Library. Tasti Colorati I tasti che attivano le funzioni sono descritti nella pagina corrispondente. VOL Questa barra serve per regolare il volume del contenuto riprodotto. CONTENT Attiva o disattiva la modalità Content Library. NN Premendo il tasto Volume o MMUTE, non verrà visualizzato alcun OSD, ma la funzione verrà regolarmente eseguita. NN Per tornare alla modalità TV, premere il tasto P del telecomando. NN CONTENT LIBRARY CONTIENE TESTO, GRAFICA, IMMAGINI, CONTENUTI MULTIMEDIALI E ALTRI MATERIALI UNICAMENTE PER USO INFORMATIVO E PROMOZIONALE. I MATERIALI CONTENUTI IN CONTENT LIBRARY SONO IN CONTINUO AGGIORNAMENTO. I MATERIALI CONTENUTI IN CONTENT LIBRARY POTREBBERO NON ESSERE IDONEI AD ALCUNE FASCE DI PUBBLICO. NN LE INFORMAZIONI CONTENUTE IN CONTENT LIBRARY SONO FORNITE “COSÌ COME SONO”. NONOSTANTE LE INFORMAZIONI FORNITE NELLA CONTENT LIBRARY SIANO STATE OTTENUTE O RICAVATE DA FONTI RITENUTE AFFIDABILI, SAMSUNG NON GARANTISCE LA PRECISIONE, LA VALIDITA’, LA PUNTUALITA’ O LA COMPLETEZZA DI QUALSIASI INFORMAZIONE O DATO FORNITO PER QUALSIASI SCOPO SPECIFICO. IN NESSUNA CIRCOSTANZA, INCLUSA NEGLIGENZA, SAMSUNG POTRA’ ESSERE RITENUTA RESPONSABILE, SIA PER CONTRATTO SIA PER ILLECITO, DI EVENTUALI DANNI DIRETTI, INCIDENTALI, SPECIALI OCONSEQUENZIALI, PARCELLE LEGALI, SPESE O QUALSIASI ALTRO DANNO DI QUALSIVOGLIA NATURA POSSA DERIVARE, O ESSERE ASSOCIATO, ALLE INFORMAZIONI CONTENUTE IN, O ALL’USO DELLA CONTENT LIBRARY, ANCHE SE IL POSSIBILE VERIFICARSI DI TALI DANNI SIA STATO RESO NOTO. Italiano - 49 BN68-02334A-ITA.indb 49 10/21/2009 8:55:15 AM Uso di Content Library ❑❑ Galleria Questa funzione consente di riprodurre uno Slide Show con immagini ad alta risoluzione e musica di sottofondo. Usando la funzione Galleria del televisore, è possibile cambiare l’atmosfera del proprio ambiente. NN Premere INFO per vedere il nome dell’artista e informazioni dettagliate in lingua inglese relative a ogni immagine visualizzata (attualmente, le informazioni sono fornite solo in lingua inglese). NN E’ possibile interrompere temporaneamente la proiezione di diapositive premendo il tasto ENTERE. NN I copyright dei contenuti della sezione Galleria e tutte le informazioni ad essi relative sono di proprietà di Timespace / JoongAng M&B, Inc. ❑❑ Cucina Mediante questa funzione è possibile visualizzare diverse ricette da seguire passo passo. Questi contenuti potranno fornire agli utenti ottime idee per pranzi e cene. NN Le ricette contenute nella sezione Cucina consultabili sul televisore Samsung si basano su ricette pubblicate da Anness Publishing. NN I copyright dei contenuti della sezione Cucina e tutte le informazioni ad essi relative sono di proprietà di Practical Pictures. ❑❑ Bambini Questo è un contenuto educativo e interattivo che i bambini possono vedere più volte. Con le storie, le canzoni, i giochi e i personaggi Boowa e Kwala, il divertimento è assicurato. NN I copyright dei contenuti della sezione Bambini e tutte le informazioni ad essi relative sono di proprietà di UpToTen. ❑❑ Benessere Questo contenuto è dedicato al mantenimento della forma fisica e mostra esercizi di stretching e relax che possono essere utilizzati da tutta la famiglia. ❑❑ Gestione contenuti „„ Conten personali L’uso dei contenuti è uguali a quello dei contenuti della memoria del televisore. Inoltre, i contenuti personali possono essere cancellati. „„ USB E’ possibile scaricare i contenuti su una memoria USB per poi riprodurli sul televisore. I contenuti del dispositivo USB esterno vengono riprodotti direttamente. NN Content Library supporta dispositivi USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa BulkOnly Transport. Esempi di MSC sono le unità Thumb e i Flash Card Reader (le unità HDD USB e HUB non sono supportate). NN La riproduzione di alcuni giochi mediante un dispositivo di memorizzazione USB esterno consente di salvare i giochi (in base al tipo di gioco utilizzato). Prestare attenzione quando si rimuove il dispositivo USB mentre si salvano i dati poiché ciò potrebbe causare la perdita dei dati. NN Scaricamento di nuovi contenuti Nuovi contenuti diversi da quelli inclusi nel prodotto possono essere scaricati dal sito web Samsung.com a titolo gratuito. Per poter scaricare contenuti a pagamento, è necessario disporre del numero UDN. Verificare il numero UDN prima di scaricare un nuovo contenuto.

1. Accedere al sito www.samsung.com.

2. Selezionare un contenuto nella pagina Content Download (Download contenuti).

3. Scaricare il contenuto sul dispositivo USB.

4. assare al menu principale Content Library premendo il tasto CONTENT o scegliendo

(Menu → Application → Content Library)

5. Collegare il dispositivo USB alla porta USB sul lato del televisore.

6. E’ possibile vedere le voci secondarie dei contenuti scaricati.

7. Selezionare un contenuto e premere il tasto enter.

8. E’ possibile riprodurre il contenuto selezionato.

• • Durata salvaschermo → 10 min. / 20 min. / 40 min. / 1 ore Selezionare questa opzione per impostare il tempo di attesa prima che il salvaschermo entri in funzione.
• • Salva UDN (Unique Device Number) Il numero di 18 cifre sullo schermo rappresenta il codice del prodotto. E’ possibile salvare l’UDN sulla memoria USB. NN Un dispositivo USB in formato NTFS non supporta la memorizzazione UDN. Si consiglia di usare un dispositivo USB formattato FAT. Italiano - 50 BN68-02334A-ITA.indb 50 10/21/2009 8:55:15 AM Internet@TV E’ possibile utilizzare vari servizi internet contenenti utili contenuti informativi e di intrattenimento. In caso di problemi nell’uso di un servizio widget, contattare il fornitore del contenuto. In widget, premere il tasto verde per le informazioni di contatto, oppure visitare la guida del sito web per reperire informazioni sul provider del servizio widget. NN In base alla regione, il servizio widget potrebbe essere supportato solo in lingua inglese. NN Questa funzione potrebbe non essere supportata dal paese di residenza. Guida introduttiva di Internet@TV Grazie a Yahoo!® Widget Engine, Internet@TV permette un’esperienza web e TV interattiva. E’ possibile controllare i titoli finanziari, condividere fotografie con amici e parenti, apprendere notizie di cronache e consultare il meteo attraverso il servizio Internet@TV del televisore. NN Se la condizione della rete non è stabile, questa funzione potrebbe non funzionare. In questo caso, il televisore si spegnerà automaticamente. In caso contrario, spegnere il televisore premendo il tasto Power. NN Durante l’uso di questa funzione si potrebbe verificare una certa lentezza operativa a causa delle condizioni della rete. Quando si esegue Internet@TV per la prima volta, le impostazioni di base vengono applicate automaticamente. NN Questo primo passaggio è relativo alla configurazione della rete. Per ulteriori informazioni sulla configurazione di rete, vedere ‘Impostazione della rete’. NN Una volta impostata la rete, attraverso il software Internet@TV sarà possibile procedere con l’installazione guidata. Tutti i contenuti e i servizi accessibili attraverso il presente apparecchio appartengono a terzi e sono protetti dalle leggi in materia di diritto d’autore, brevetti, marchi e/o altre leggi in materia di proprietà intellettuale. Tali contenuti e servizi sono forniti esclusivamente per un Suo uso personale e non commerciale. Lei non può utilizzare alcun contenuto o servizio in modi non autorizzati dal proprietario del contenuto o dal fornitore del servizio. In particolare, Lei non potrà modificare, copiare, ripubblicare, caricare, pubblicare, trasmettere, tradurre, vendere, creare opere derivate, sfruttare o distribuire in qualunque modo o con qualunque mezzo alcun contenuto o servizio visualizzato attraverso il presente apparecchio senza l’espressa autorizzazione del relativo proprietario del contenuto o fornitore del sevizio. IL CONTENUTO ED I SERVIZI DI TERZI SONO FORNITI “COSÌ COME SONO”. SAMSUNG NON GARANTISCE IL CONTENUTO O I SERVIZI COSÌ FORNITI, NÉ ESPRESSAMENTE NE’ IMPLICITAMENTE, PER QUALSIASI SCOPO. SAMSUNG ESCLUDE ESPRESSAMENTE QUALSIASI GARANZIA IMPLICITA, INCLUSE, A TITOLO ESEMPLIFICATIVO, LE GARANZIE DI COMMERCIABILITÀ O IDONEITÀ PER UNO SCOPO SPECIFICO. SAMSUNG NON GARANTISCE L’ACCURATEZZA, VALIDITÀ, TEMPESTIVITÀ, LEGALITÀ O COMPLETEZZA DI QUALSIASI CONTENUTO O SERVIZIO RESO DISPONIBILE ATTRAVERSO IL PRESENTE APPARECCHIO, E IN NESSUN CASO, INCLUSO IL CASO DI COLPA, FERMO RESTANDO QUANTO PREVISTO ALL’ART. 1229 DEL CODICE CIVILE, SAMSUNG SARÀ RESPONSABILE, SIA PER RESPONSABILITÀ CONTRATTUALE CHE EXTRACONTRATTUALE, PER QUALSIASI DANNO DIRETTO, INDIRETTO, INCIDENTALE, SPECIALE O CONSEQUENZIALE, PER GLI ONORARI DI AVVOCATO, SPESE, LUCRO CESSANTE O QUALUNQUE ALTRO DANNO DERIVANTE DA, O RELATIVO A, QUALSIASI INFORMAZIONE CONTENUTA IN, O CONSEGUENZA DELL’UTILIZZO DI, QUALUNQUE CONTENUTO O DEL SERVIZIO DA PARTE SUA O DA PARTE DI TERZI, ANCHE SE AL CORRENTE DELLA POSSIBILITÀ DI TALI DANNI.. I servizi di terzi possono essere terminati o interrotti in qualsiasi momento, e Samsung non dichiara né garantisce che qualsiasi contenuto o servizio rimarrà disponibile per un certo periodo di tempo. I contenuti e i servizi sono trasmessi da terzi attraverso reti e apparecchiature di trasmissione sulle quali Samsung non ha alcun controllo. Senza che ciò limiti quanto detto sopra, Samsung esclude espressamente ogni tipo di responsabilità per qualsiasi interruzione o sospensione di qualsiasi contenuto o servizio reso disponibile attraverso il presente apparecchio. Samsung non è nemmeno in alcun modo responsabile per il servizio assistenza clienti relativo ai contenuti e servizi. Qualsiasi domanda o richiesta di servizio relativa ai contenuti o ai servizi dovrebbe essere fatta direttamente ai relativi fornitori di contenuti e servizi.

1. Premere il tasto MENU. Premere il tasto ▲ o ▼ per selezionare Application, quindi premere il tasto ENTERE.

2. Premere il tasto ▲ o ▼ per selezionare Internet@TV, quindi premere il tasto ENTERE.

NN INTERNET@TV viene avviato. OO Premere il tasto Internet@ sul telecomando per visualizzare il menu INTERNET@TV.

3. Viene visualizzata la schermata General Disclaimer. Selezionare I accept o I

do not accept. NN Per ulteriori informazioni sulla General Disclaimer, fare riferimento all ‘Legal Notice’.

4. La ‘schermata di benvenuto’ rappresenta la pagina iniziale dell’impostazione

guidata di Internet@TV. NN Selezionando Exit Setup, questo passaggio viene ripreso alla pressione del tasto INTERNET@. NN Selezionare Let’s get started!

5. La scelta del paese permette agli widget TV di utilizzare un contenuto localizzato

nella lingua locale. NN Selezionare il paese nell’elenco visualizzato.

6. L’accettazione della Privacy Policy di Yahoo!® TV Widget Engine è necessaria per utilizzare Internet@TV.

NN Selezionare OK, I Accept. Continua... Italiano - 51 BN68-02334A-ITA.indb 51 10/21/2009 8:55:16 AM

7. L’accettazione dei Terms of Service del servizio di Yahoo!® TV Widget System è necessaria per utilizzare Internet@TV.

NN Selezionare OK, I Accept.

8. Digitare il proprio nome per impostare il profilo. Ogni profilo ha un elenco di widget.

E’ possibile creare un profilo per ogni persona che utilizza Internet@TV. NN Immettere il nome e selezionare Save this name. NN Per maggiori informazioni vedere a ‘Using the Profile Widget’.

9. Internet@TV testa la connessione di rete.

NN Se il test della connessione di rete ha esito negativo, configurare di nuovo la rete. NN Per maggiori informazioni vedere a ‘Network Setup.’

10. L’impostazione guidata è ora completa. Di seguito verrà visualizzato un tutorial

sull’uso di Internet@TV. NN Selezionare Continue per visualizzare il tutorial. NN Selezionare Exit setup per iniziare a usare Internet@TV. NN Per eseguire il tutorial di nuovo, selezionare Profile Widget → System Setting → Repeat Tutorial.

11. Premere INTERNET@ sul telecomando per visualizzare il menu Internet@TV.

❑❑ Schermo „„ Dock mode 1 Sullo schermo verrà visualizzato un banner di benvenuto con il nome del proprio profilo nell’angolo in alto a destra. NN Questo banner scompare dopo pochi secondi. 2 Il banner evidenzia due tasti di scelta rapida sul telecomando. NN Premendo il tasto blu (Viewport) del telecomando, il display passa dalla modalità ‘Viewport’ alla modalità ‘Overlay’ e viceversa. In modalità Viewport, il televisore o il video viene visualizzato con un’area in scala ridotta e con la grafica all’esterno. In modalità overlay, la grafica viene visualizzata al di sopra della visualizzazione del televisore o del video. NN Premendo il tasto giallo (Edit Snippet) del telecomando, verrà visualizzata una finestra di guida e lo snippet selezionato potrà essere modificato. 3 Premere il tasto INTERNET@ del telecomando per iniziare. NN L’elenco orizzontale in fondo alla schermata del televisore è denominato ‘dock’. NN Gli elementi dell’elenco sono denominati ‘snippet’. NN Uno snippet è un collegamento che attiva un widget del televisore. NN Un widget del televisore è un’applicazione internet da eseguire sul televisore. NN Scorrere da uno snippet all’altro premendo i tasti ◄ o ► del telecomando. NN L’elemento selezionato è situato nella zona più a sinistra (evidenziato in blu). NN Il dock scorre gli snippet sotto il punto focale. NN Avviare un widget TV premendo il tasto ENTERE sul telecomando quando lo snippet è in evidenza. NN Quando si aggiungono snippet, questi formano un insieme all’interno del quale è possibile navigare premendo il tasto ▲ o ▼. NN Nel dock vengono visualizzati due widget TV speciali : Profile Widget e Gallery Widget. Questi non possono essere eliminati. NN Il dock scorrerà fuori della schermata dopo un determinato periodo di tempo. „„ Modalità Sidebar 1 Selezionare uno snippet e premere il tasto ENTERE per attivare la barra laterale degli widget. Il logo TV Widget e Home ( ) sono situati nella parte superiore della barra laterale. 2 Il menu corrente è visualizzato sotto il logo TV Widget. NN Per tornare alla schermata precedente, selezionarla e premere il tasto ENTERE. NN E’ possibile inoltre premere il tasto RETURN del telecomando. 3 La selezione corrente è sempre evidenziata in blu. Il tasto evidenziato è selezionato e viene attivato premendo ENTERE. 4 Qualora vi siano molti dati, viene utilizzata una suddivisione a pagine. NN Vengono visualizzate la pagina corrente e le pagine totali. NN Scorrere le pagine mediante il tasto ◄ o ►. 5 La barra degli strumenti inferiore comprende i tasti colorati corrispondenti ai tasti rosso, verde, giallo e blu del telecomando.

• • Tasto rosso : Chiude il widget.
• • Tasto verde : Cambia le impostazioni del widget.
• • Tasto giallo : Gestisce gli snippet.
• • Tasto blu : Dimensiona il video per adattarlo o renderlo a pieno schermo. NN Alcuni tasti potrebbero non essere disponibili a seconda del widget. Italiano - 52 BN68-02334A-ITA.indb 52 10/21/2009 8:55:19 AM Modificare gli snippet nel dock

Per modificare uno snippet selezionarlo nel dock e premere il tasto giallo. Lo snippet si porta in seconda posizione e la sua immagine scorre per mostrare il testo di aiuto :

• • Delete (tasto rosso) : Rimuove il widget. NN Gli widget eliminati possono essere ripristinati usando la Widget Gallery.
• • Move (tasto blu) : Riordina lo snippet. Premere il tasto ◄ o ►per scorrere. Premere il tasto giallo per spostarlo in una nuova posizione.
• • Done (tasto giallo) : Esce dal menu Edit Snippet. Uso del widget Profile Il widget Profile configura il profilo dell’utente. E’ possibile impostare più profili, mantenendo per ognuno il proprio elenco di widget. Il menu Switch Profile permette di passare da un profilo utente all’altro. NN È necessario registrare almeno due profili. Se si desidera aggiungere un profilo, vedere ‘Administrative Controls’. Il menu Profile Settings permette di personalizzare e proteggere i profili.
• • I profili utenti possono essere personalizzati mediante un Name e un Avatar (una immagine usata per rappresentare il profilo) univoci.
• • Il Name e l’Avatar del profilo vengono visualizzati nello snippet del profilo del dock.
• • I profili possono essere protetti mediante Create Profile PIN. NN Quando si imposta il PIN per la prima volta, è possibile impostare una domanda di sicurezza. Il menu Profile Settings può limitare l’accesso agli widget.
• • Nel caso si dimentichi il proprio Profile PIN è possibile rispondere a una Security Question associata al profilo.
• • Un profilo che abbia attivo il Limit Profile non permetterà l’installazione di nuovi widget. NN Per utilizzare questa funzione, è necessario impostare il PIN del titolare. Per impostare il PIN, vedere ‘Administrative Controls’. Il menu System Settings permette di :
• • Cambiare Location e impostare il proprio Zip Code (solo USA) per attivare il contenuto locale.
• • Repeat Tutorial mostrato durante l’impostazione guidata.
• • Restore Factory Settings per eliminare tutte le configurazioni degli widget e le informazioni. Nel menu Administrative Controls è possibile :

Impostare l’intervallo di Screen Saver per evitare le bruciature dello schermo. Selezionare Create Owner PIN e impostare la Security Question per controllare gli atri profili. Create crea un nuovo Profile che può essere configurato con diversi gruppi di widget. Rimuovere un profilo esistente. Dal widget Profile è possibile eseguire Sign in to Yahoo!® usando il proprio ID di Yahoo!

Se si possiede un ID di Yahoo!, è possibile accedere ai contenuti personalizzati mediante gli widget TV di Yahoo!. All Yahoo!® Gli widget TV installati vengono automaticamente attivati insieme all’ ID del profilo di Yahoo!. Se non si dispone di un account Yahoo!, visitare il sito www.yahoo.com e creare un account. Potrebbe non essere possibile accedere con un ID creato sul sito web di Yahoo! in un paese che non supporti Internet@TV. ❑❑ Informazioni sul widget Profile Premere il tasto verde. È possibile visualizzare una breve descrizione degli widget Profile, Copyright Policy, Terms of Service e Privacy Policy. Italiano - 53 BN68-02334A-ITA.indb 53 10/21/2009 8:55:19 AM Uso di Yahoo!® Widget Gallery Utilizzare Yahoo!® Widget Gallery per aggiungere ulteriori widget al proprio televisore. Visualizzare tutti gli widget TV disponibili nelle seguenti categorie : Latest Widgets : Visualizza gli widget aggiornati di recente. Yahoo!® Widgets : Visualizza gli widget forniti da Yahoo!® Samsung Widgets : Visualizza gli widget forniti da Samsung. Altre categorie : Visualizza tutti gli Add Widget to My Profile per categoria. NN Per installare un widget, accedere alla schermata dei dettagli e selezionare Install Widget e premere il tasto ENTERE. Il widget viene quindi installato e diventa disponibile nel dock.

❑❑ Impostazioni di Widget Gallery Premere il tasto verde. „„ About Yahoo! Widget Gallery... È possibile visualizzare brevi informazioni su Widget Gallery, Copyright Policy, Terms of Service, e Privacy Policy. Nel menu Developer Settings è possibile creare i propri widget personali. Per maggiori informazioni sulla creazione di widget personalizzati, visitare il sito web di sviluppo http://connectedtv.yahoo.com/ Uso di Yahoo!® Weather Widget Yahoo!® Weather Widget fornisce aggiornamenti sulla situazione meteo locale o preferita. Questo contenuto cambia dinamicamente in base alle condizioni climatiche.

• • Premere il tasto verde del telecomando per visualizzare il menu Yahoo!® Weather Widget Settings.
• • Nel menu Settings è possibile aggiungere o eliminare una città per la quale si desidera visualizzare la situazione meteo. Nel menu Settings :
• • Add New City digitando il nome di una città. Una volta visualizzati i risultati della ricerca, selezionare la città desiderata e premere il tasto ENTERE.
• • Delete City selezionando la città da eliminare dall’elenco delle città. Premere ENTERE per confermare l’eliminazione.
• • Modifica della modalità Temperature Indication. È possibile modificare la modalità di indicazione della temperatura da Imperial a Metric e viceversa. Ad esempio, Imperial mostrerà la temperatura in gradi Fahrenheit mentre Metric in gradi Centigradi. ❑❑ Creare uno snippet per una città preferita
• • Selezionare la città nella home page del widget Yahoo!® Weather e visualizzare le informazioni meteo.
• • Premere il tasto giallo.
• • Selezionare il menu Add Snippet e premere ENTERE per aggiungere la città come snippet. ❑❑ Delete elimina lo snippet di una città
• • Avviare lo snippet.
• • Premere il tasto giallo.
• • Selezionare il menu Delete Snippet e premere il tasto ENTERE per eliminarlo. Continua... Italiano - 54 BN68-02334A-ITA.indb 54 10/21/2009 8:55:21 AM Uso del widget Yahoo!® News Il widget Yahoo!® News fornisce le ultime notizie su economia, intrattenimenti, politica, sport, avvenimenti di interesse generale e molte altre categorie. Selezionare una categoria, un argomento all’interno di una categoria e visualizzare il riepilogo delle notizie aggiornato dinamicamente. Uso del widget Yahoo!® Flickr Il widget Flickr fornisce un accesso alle fotografie preferite di amici e parenti durante la visione del televisore. Ora è possibile condividere le immagini con la famiglia sullo schermo del televisore come una proiezione di diapositive.
• • Personalizzare il widget Flickr collegandosi al proprio ID di Yahoo!
• • Per le procedure di accesso dettagliate, fare riferimento alle istruzioni ‘Uso del widget Profile’.
• • Per ulteriori informazioni su Flickr, visitare il sito www.flickr.com. NN Your Photos mostra le fotografie registrate sul sito web con Flickr. „„ Per visualizzare le fotografie Flickr in una proiezione di diapositive :

• • Selezionare una miniatura di una foto e premere il tasto ENTERE per visualizzare i dettagli della fotografia.
• • Selezionare Start Slideshow e premere il tasto ENTERE. „„ Per controllare la visualizzazione della proiezione di diapositive :

• • Premere il tasto ENTERE durante la proiezione.
• • Le miniature delle fotografie vengono visualizzate nella parte bassa dello schermo. NN Quando il controllo della proiezione di diapositive viene visualizzato, è possibile utilizzare i comandi Pause, Play e Stop. NN Selezionando il menu e premendo il tasto ENTERE, è possibile visualizzare le informazioni della fotografia selezionata.
• • Il menu Your Setspermette di visualizzare le fotografie classificate in Flickr.
• • Il menu Explore permette di esplorare le fotografie presentate sul sito web Flickr. Si possono visualizzare le foto aggiornate ogni giorno.
• • Il menu Mark as Favorite o Remove From Favorite sposta le fotografie nella cartella Favorite Photos o le rimuove.
• • Il menu Favorite Photos permette di visualizzare le fotografie classificate come preferite.
• • Il menu Your Contacts permette di visualizzare gli aggiornamenti inseriti da parenti e amici. Il menu Your Groups permette di selezionare i gruppi preferiti nel sito web Flickr per condividere le fotografie con la comunità di utenti Flickr. Per configurare le impostazioni del widget Yahoo!® Flickr premere il tasto verde del telecomando.
• • Il menu Time Per Slide controlla la velocità di riproduzione della proiezione di diapositive.
• • Il menu Repeat ripeterà la proiezione dall’inizio dopo l’ultima fotografia. Italiano - 55 BN68-02334A-ITA.indb 55 10/21/2009 8:55:21 AM Uso del widget Yahoo!® Finance Con il widget Yahoo!® Finance è possibile visualizzare le ultime notizie di borsa. Premere il tasto verde per impostare le proprie azioni. Usare il menu Add New Symbol per inserire il nome di un nuovo titolo.
• • Selezionare il titolo da aggiungere nei risultati di ricerca, quindi il menu Add Symbol e premere il tasto ENTERE. NN Il titolo selezionato viene aggiunto all’elenco My Stocks
• • Usare il menu Import Symbols From Yahoo!® per recuperare il proprio portfolio Yahoo!® Finance. -- Il menu Merge Symbols unisce i simboli del widget Yahoo!® Finance ai simboli presenti nel proprio portfolio. -- Il menu Replace Symbols elimina i simboli del widget Yahoo!® Finance e li sostituisce con i simboli presenti nel proprio portfolio
• • Usare il menu Display Format per modificare la transizione della fluttuazione delle quotazioni in Value o Percentage.
• • Creare uno snippet per un titolo preferito. -- Selezionare il simbolo del titolo nella home page del widget Yahoo!® Finance e visualizzare le quotazioni dettagliate. -- Premere il tasto giallo. -- Selezionare il menu Add Snippet e premere ENTERE per aggiungere il titolo come snippet.
• • Delete elimina uno snippet -- Avviare lo snippet dal dock -- Premere il tasto giallo. -- Selezionare il menu Delete Snippet e premere il tasto ENTERE per eliminarlo. Risoluzione dei problemi con internet@TV Problema Alcuni servizi widget non funzionano. Possibile soluzione
• • Verificare il servizio con il fornitore.
• • In widget, premere il tasto verde per le informazioni di contatto, oppure visitare la guida del sito web per reperire informazioni sul provider del servizio.
• • Vedere la guida sulla pagina del sito web. Alcuni contenuti degli widget sono solo in Inglese. Come posso cambiare la lingua?

• • La lingua del contenuto del widget può essere diversa dalla lingua di interfaccia utente del widget. Ciò può dipendere dal fornitore del servizio. Dopo un ripristino ai valori preimpostati, il servizio Yahoo Widget non funziona e compare un messaggio di avviso.

• • Dopo un ripristino ai valori preimpostati, il servizio Yahoo Widget non funziona e compare un messaggio di avviso. Nel widget Flickr, ho effettuato l’accesso al mio account. Tuttavia, non riesco a visualizzare le mie foto. Nel widget Profile ho cambiato l’area, ma sono rimaste le impostazioni precedenti.

• • Visitare il sito web Yahoo e attivare l’account con il proprio ID Yahoo!.

• • Spegnere e riaccendere il televisore. Quindi riavviare Internet@TV.
• • Ora potrete usufruire dei servizi widget supportati nella nuova area. Italiano - 56 BN68-02334A-ITA.indb 56 10/21/2009 8:55:22 AM Guida Sito web Nazione Sito web Austria www.samsung.com → Produkte → Fernseher → medi@2.0 → Internet@TV Belgium www.samsung.com → Producten → televisies → medi@2.0 → Internet@TV www.samsung.com → Produits → téléviseurs → medi@2.0 → Internet@TV Czech www.samsung.com → Produkty → televizory → medi@2.0 → Internet@TV Denmark www.samsung.com → Produkter → stue & soveværelse → medi@2.0 → Internet@TV Finland www.samsung.com → Tuotteet → kodinelektroniikka → medi@2.0 → Internet@TV France www.samsung.com → Produits → télévisions → medi@2.0 → Internet@TV Germany www.samsung.com → Privatkunden → Fernseher → medi@2.0 → Internet@TV Greece www.samsung.com → Προϊόντα → τηλεοράσεις → medi@2.0 → Internet@TV Hungary www.samsung.com → Termékek → televíziók → medi@2.0 → Internet@TV Ireland www.samsung.com → Products → Television → medi@2.0 → Internet@TV Italy www.samsung.com → Prodotti → TV → medi@2.0 → Internet@TV Netherlands www.samsung.com → Producten → televisies → medi@2.0 → Internet@TV Norway www.samsung.com → Produkter → hverdagsrom & soverom → medi@2.0 → Internet@TV Poland www.samsung.com → Produkty → telewizory → medi@2.0 → Internet@TV Portugal www.samsung.com → Produtos para Consumidores → televisores → medi@2.0 → Internet@TV Slovakia www.samsung.com → Produkty → televízory → medi@2.0 → Internet@TV Spain www.samsung.com → Productos → televisores → medi@2.0 → Internet@TV Sweden www.samsung.com → Produkter → vardagsrum & sovrum → medi@2.0 → Internet@TV Switzerland www.samsung.com → Produits → télévisions → medi@2.0 → Internet@TV United Kingdom www.samsung.com → Produkte → Fernseher → medi@2.0 → Internet@TV United Kingdom www.samsung.com → Products → Television → medi@2.0 → Internet@TV Turkey www.samsung.com → Tüketici Ürünleri → televizyon → medi@2.0 → Internet@TV Estonia www.samsung.com → Klientidele → Televiisorid → medi@2.0 → Internet@TV Latvia www.samsung.com → Klientiem → Televizori → medi@2.0 → Internet@TV Lithuania www.samsung.com → Namams → Televizoriai → medi@2.0 → Internet@TV Russia www.samsung.com → Продукты → Телевизоры → medi@2.0 → Internet@TV Ukraine www.samsung.com → Потребительские продукты → телевизоры → medi@2.0 → Internet@TV NN L’accesso potrebbe subire modifiche. NN Potrebbero esservi link diversi per determinati paesi. Italiano - 57 BN68-02334A-ITA.indb 57 10/21/2009 8:55:22 AM Internet@TV NN Questa funzione potrebbe non essere supportata dal paese di residenza. NN In caso di problemi nell’uso di un servizio widget, contattare il fornitore del contenuto. In widget, premere il tasto verde per le informazioni di contatto, oppure visitare la guida del sito web per reperire informazioni sul provider del servizio widget. NN In base alla regione, il servizio widget potrebbe essere supportato solo in lingua inglese. Guida introduttiva di Internet@TV Internet@TV fornisce i servizi widget di SAMSUNG attraverso una connessione di rete. I contenuti Internet@TV potrebbero subire modifiche da parte del provider del servizio. Grazie al servizio Internet@TV è possibile accedere a varie informazione fornite per es. da YouTube. NN Se il televisore non supporta i caratteri di un contenuto fornito dal content provider, il contenuto potrebbe non essere visualizzato correttamente. NN La configurazione dei widget e dei relativi servizi forniti può variare a seconda del paese. Dopo la modifica del paese, spegnere e riaccendere il televisore. A questo punto è possibile utilizzare il servizio widget supportato dal paese. Se il Paese è impostato su Altro, il televisore non può riconoscere il paese. In questo caso, selezionarlo direttamente dall’elenco dei paesi del servizio. NN Per maggiori informazioni sulla configurazione del paese, vedere le istruzioni alla sezione ‘Funzioni Plug & Play’. NN Durante l’uso di questa funzione si potrebbe verificare una certa lentezza operativa a causa delle condizioni della rete. NN Prima di utilizzare Internet@TV, impostare la rete. Per ulteriori informazioni sulla configurazione di rete, vedere ‘Impostazione rete’. Quando si esegue Internet@TV per la prima volta, le impostazioni di base vengono applicate automaticamente. L’aggiornamento potrebbe richiedere alcuni minuti.

Premere il tasto MENU. Premere ▲ o ▼ per selezionare Applicazione, quindi premere ENTERE. Premere il tasto ▲ o ▼ per selezionare Internet@TV, quindi premere ENTERE. OO Premere il tasto INTERNET@ sul telecomando per visualizzare il menu

Internet@TV. Viene visualizzata la sezione Accordo utente. Selezionare Accetto per accettare i termini contenuti nell’accordo. Viene visualizzata la sezione Statistiche e analisi. Selezionare Accetto per accettare i termini contenuti nell’accordo. Configurazione di Internet@TV E’ possibile verificare e utilizzare i menu relativi a Single Sign On (SSO), gestione del sistema e proprietà. Premere ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE. ❑❑ Single Sign On E’ possibile usare questo menu in fase di creazione o eliminazione di un account. Mediante Single Sign On, è possibile controllare l’account e le informazioni ad esso relative sul sito del contenuto. Non è necessario effettuare un nuovo login. NN L’account è valido solo per internet@TV. „„ Crea account E’ possibile creare un account per il collegamento al sito del servizio desiderato. NN E’ possibile creare fino a 10 account. NN Il numero massimo di caratteri utilizzabili per l’account è 10. NN Se non vi sono servizi che richiedono di effettuare il login, non sarà necessario creare un account. „„ Gestione account

• • Sito del servizio : E’ possibile memorizzare le informazioni per eseguire il login sul sito del servizio (per es. YouTube).
• • Modifica password : Modifica la password dell’account.
• • Elimina : Elimina l’account. NN Nel caso si sia dimenticata la password dell’account, resettare Internet@TV premendo in questa sequenza i seguenti tasti del telecomando : POWER (off) → MMUTE → 9 → 4 → 8 → POWER (On). Questa sequenza elimina tutti gli account. Continua... Italiano - 58 BN68-02334A-ITA.indb 58 10/21/2009 8:55:23 AM ❑❑ Impostazione del sistema NN Esecuzione automatica ticker e Durata ticker potrebbero non essere supportati a seconda del paese. „„ Modifica la password per l’opzione Blocco servizio NN La password predefinita di un nuovo apparecchio TV è ‘0-0-0-0’. NN Nel caso si sia dimenticata la password, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito ‘0-0-0-0’ : POWER (Off) → MMUTE → 9 → 4 → 8 → POWER (On). „„ Durata servizio Selezionare questa opzione per impostare il tempo di attesa del servizio prima che lo screensaver entri in funzione. „„ Esecuzione automatica ticker→ Off / On Selezionare questa opzione per impostare o meno l’esecuzione automatica del ticker all’accensione del televisore. „„ Durata ticker Selezionare questa opzione per impostare il tempo di attesa del servizio prima che lo screensaver entri in funzione. ❑❑ Proprietà Visualizza le informazioni di Internet@TV. E’ possibile misurare la velocità del servizio Internet TV mediante l’opzione Misurazione della velocità del servizio Internet TV. Uso del servizio Internet@TV In un widget che offre vari menu per categoria, è possibile visualizzare i contenuti dei vari menu premendo i tasti ◄ e ►. „„ Login account

Premere il tasto rosso. Selezionare Account utente, quindi premere ENTERE. Inserire password. NN Al termine del login, sullo schermo verrà visualizzato l’account utente. NN Prima del login, è necessario registrare almeno un account. Se si desidera creare un account, vedere la sezione ‘Configurazione di Internet@TV’. „„ Uso di Widget Gallery E’ possibile utilizzare Esegui servizio, Blocca, Installa servizio per il widget esistente e vedere le descrizioni del servizio widget che non è installato. Su Internet@TV, è possibile aggiungere e usare vari widget forniti dal service provider. L’offerta può variare a seconda del fornitore dei contenuti.

• • Esegui servizio : Esegue il servizio widget.
• • Blocca : Imposta il blocco del servizio
• • Installa servizio (o Elimina servizio) : Installa o elimina il servizio widget. „„ Uso del widget YouTube E’ possibile guardare un filmato disponibile su YouTube. Se si dispone di un account su YouTube, eseguire la registrazione delle informazioni sull’account mediante Gestione account. Dopodiché sarà possibile utilizzare la categoria My Favourites. NN Il menu può essere modificato dal provider del servizio. NN Il contenuto potrebbe non essere adatto ai minori. In questo caso, utilizzare la funzione Blocca di Galleria widget. _zol„ Xz~*atp‚po _z{*]lpo Xz~*[z{€wl} Xz~*Ot~n€~~po _z{*Qlz€}tp~ Xz~*Wtyvpo Xz~*]p~{zxopo Qpl€}po ^ppvtyr*U€~tnp*Opnlop~*Wlp} <:B ;E;<E>; atp‚~*E*C<D7=@=****************]ltyr*E =;;D8;=8;B M}plvtyr*Yp‚~*Lwp}~*m„*P8Xltw ;E;;E?@ atp‚~*E*C<D7=@=****************]ltyr*E =;;D8;=8;B _sp*‚z}wo*}pln~*z*`9^9*mltwz€*{wly ;E;<E>; atp‚~*E*C<D7=@=****************]ltyr*E =;;D8;=8;B Mzz*Szz*ty*sp*Mzl}o}zzx ;E;>E=A atp‚~*E*C<D7=@=****************]ltyr*E Change Mode llrrChange page =;;D8;=8;B U Move E OK R Return Italiano - 59 BN68-02334A-ITA.indb 59 10/21/2009 8:55:23 AM Risoluzione dei problemi di internet@TV Problema Possibile soluzione Alcuni servizi widget non funzionano. Controllare con il fornitore del servizio. In widget, premere il tasto verde per le informazioni di contatto, oppure visitare il sito per reperire informazioni sul provider del servizio widget. Sul sito web consultare la pagina della Guida.. Quali sono i vantaggi offerti da single sign on? Se si crea un account e si registrano le informazioni di login per il servizio desiderato, è possibile accedere a contenuti personalizzati senza dover effettuare un ulteriore login. Quando si verifica un errore di rete, posso utilizzare solo il menu di impostazione. Se la connessione di rete non è disponibile, il servizio potrebbe avere delle limitazioni. Eccetto il menu di impostazione widget, tutte le altre funzioni widget (come Profile e Gallery) richiedono la connessione Internet C’è qualche possibilità di visualizzare film per adulti su YouTube? Generalmente, questi contenuti sono filtrati dall’elenco menu. Tuttavia, utilizzando la funzione di ricerca è possibile visualizzarli. In questo caso, utilizzare la funzione di blocco del servizio della Galleria widget. Guida Sito web Nazione Sito web Austria www.samsung.com → Produkte → Fernseher → medi@2.0 → Internet@TV Belgium www.samsung.com → Producten → televisies → medi@2.0 → Internet@TV www.samsung.com → Produits → téléviseurs → medi@2.0 → Internet@TV Czech www.samsung.com → Produkty → televizory → medi@2.0 → Internet@TV Denmark www.samsung.com → Produkter → stue & soveværelse → medi@2.0 → Internet@TV Finland www.samsung.com → Tuotteet → kodinelektroniikka → medi@2.0 → Internet@TV France www.samsung.com → Produits → télévisions → medi@2.0 → Internet@TV Germany www.samsung.com → Privatkunden → Fernseher → medi@2.0 → Internet@TV Greece www.samsung.com → Προϊόντα → τηλεοράσεις → medi@2.0 → Internet@TV Hungary www.samsung.com → Termékek → televíziók → medi@2.0 → Internet@TV Ireland www.samsung.com → Products → Television → medi@2.0 → Internet@TV Italy www.samsung.com → Prodotti → TV → medi@2.0 → Internet@TV Netherlands www.samsung.com → Producten → televisies → medi@2.0 → Internet@TV Norway www.samsung.com → Produkter → hverdagsrom & soverom → medi@2.0 → Internet@TV Poland www.samsung.com → Produkty → telewizory → medi@2.0 → Internet@TV Portugal www.samsung.com → Produtos para Consumidores → televisores → medi@2.0 → Internet@TV Slovakia www.samsung.com → Produkty → televízory → medi@2.0 → Internet@TV Spain www.samsung.com → Productos → televisores → medi@2.0 → Internet@TV Sweden www.samsung.com → Produkter → vardagsrum & sovrum → medi@2.0 → Internet@TV Switzerland www.samsung.com → Produits → télévisions → medi@2.0 → Internet@TV www.samsung.com → Produkte → Fernseher → medi@2.0 → Internet@TV United Kingdom www.samsung.com → Products → Television → medi@2.0 → Internet@TV Turkey www.samsung.com → Tüketici Ürünleri → televizyon → medi@2.0 → Internet@TV Estonia www.samsung.com → Klientidele → Televiisorid → medi@2.0 → Internet@TV Latvia www.samsung.com → Klientiem → Televizori → medi@2.0 → Internet@TV Lithuania www.samsung.com → Namams → Televizoriai → medi@2.0 → Internet@TV Russia www.samsung.com → Продукты → Телевизоры → medi@2.0 → Internet@TV Ukraine www.samsung.com → Потребительские продукты → телевизоры → medi@2.0 → Internet@TV NN L’accesso potrebbe subire modifiche. NN Potrebbero esservi link diversi per determinati paesi. Italiano - 60 BN68-02334A-ITA.indb 60 10/21/2009 8:55:24 AM Centro rete dom Centro rete dom Info su Centro rete dom Centro rete dom collega dispositivi TV e telefoni cellulari tramite una rete. È possibile visualizzare sul televisore le chiamate in arrivo, i contenuti dei messaggi di testo e i programmi impostati sul cellulare utilizzando la funzione Centro rete dom. Inoltre, è possibile riprodurre i contenuti multimediali salvati sul cellulare, ad esempio video, foto e musica, importandoli sul televisore attraverso la rete. NN Se il dispositivo supporta la funzione DLNA DMC (Digital Media Controller), la funzione Home Network Center è disponibile. NN Questa funzione è utile per la compatibilità del prodotto con i telefoni cellulari Samsung di prossima uscita. Per ulteriori informazioni visitare il sito www.samsung.com o chiamare il call center Samsung. Il dispositivo mobile potrebbe necessitare di ulteriore software. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto. ❑❑ Collegamento a Centro rete dom Per ulteriori informazioni sulle impostazioni della rete, vedere ‘Configurazione della rete’. „„ Connessione tramite una rete Ad-hoc Wi-Fi Pannello posteriore del televisore Telefono cellulare Samsung Wireless LAN Adapter

1. Collegare l’adattatore ‘Samsung Wireless LAN Adapter’ alla porta USB1 (HDD) o USB2 del televisore.

2. Per ulteriori informazioni sulla configurazione della rete Ad-hoc, vedere ‘Configurazione della rete’.

NN Per informazioni sulla configurazione delle impostazioni di rete per il telefono cellulare, consultare il manuale del cellulare. 3. Impostare indirizzo IP, SSID e password per il cellulare nelle impostazioni Ad-hoc del cellulare utilizzando Nome rete (SSID) e Chiave di sicurezza (password) visualizzati sul televisore. „„ Collegamento tramite un Router IP wireless/cablato 1. Collegare la porta LAN del televisore e il router IP wireless/cablato mediante un cavo LAN, oppure collegare la porta USB1 (HDD) o USB2 del televisore con la scheda ‘Samsung Wireless LAN Adapter’. NN Per le procedure di impostazione del router wireless/cablato e del telefono cellulare, fare riferimento al manuale del dispositivo corrispondente. Pannello posteriore del televisore Router IP wirelessr Telefono cellulare Samsung Wireless LAN Adapter Cavo LAN Pannello posteriore del televisore Router IP wirelessr Telefono cellulare Samsung Wireless LAN Adapter Cavo LAN Italiano - 61 BN68-02334A-ITA.indb 61 10/21/2009 8:55:30 AM Configurazione di Centro rete dom ❑❑ Message / Media Mostra un elenco di telefoni cellulari configurati con questo televisore per utilizzare le funzioni Message o Media. Centro rete dom NN Mostra un elenco di telefoni cellulari configurati con questo televisore per utilizzare le funzioni Message o Media. „„ Consent Consente il collegamento del cellulare. Messag 111-1234-5671 : Consent Media 111-1234-5672 : Consent Impost 111-1234-5673 : Negato 111-1234-5674 : Negato „„ Negato Blocca il collegamento del cellulare. Ritorno Esci „„ Elimina Elimina il cellulare dall’elenco. NN Questa funzione cancella solo il nome dall’elenco. Se il dispositivo mobile eliminato viene acceso o tenta di collegarsi al televisore, potrebbe comparire in elenco. ❑❑ Impostazione „„ Messag → On / Off È possibile determinare se utilizzare le funzioni dei messaggi (chiamate in arrivo, contenuti dei messaggi di testo e programmi impostati sul telefono cellulare). Centro rete dom „„ Media → On / Off E’ possibile indicare se utilizzare la funzione Media per la riproduzione dei contenuti (video, foto, musica) dal cellulare. Messag Messag : On Media Media : On Impost Nome TV : TV „„ Nome TV E’ possibile impostare il nome del televisore in modo da trovarlo facilmente tramite il dispositivo mobile. NN Selezionando Input utente, è possibile digitare il nome del televisore mediante OSK (On Screen Keyboard). Ritorno Esci Uso della funzione Messaggio Utilizzando questa funzione, è possibile visualizzare le chiamate in arrivo, i contenuti dei messaggi di testo e i programmi impostati sul cellulare nella finestra degli allarmi mentre si guarda la TV. NN Per disabilitare la finestra Messag, impostare Messag su Off alla voce Impost di Centro rete dom. NN La finestra degli allarmi appare per 20 secondi. Se non si preme alcun tasto o è husband SMS Nuovo messaggio ricevuto Visualizzare i dettagli? selezionata l’opzione Annulla, la finestra appare tre volte a intervalli di 5 minuti. NN Se è selezionato OK o se OK non viene selezionato mentre il messaggio viene visualizzato tre volte, il messaggio verrà eliminato. Il messaggio non viene eliminato dal telefono cellulare. Cancella NN La sola finestra di allarme può essere visualizzata durante l’uso di alcune applicazioni quali Media Play, Contents Library, ecc. In questo caso, per visualizzare il contenuto di un messaggio passare alla modalità di visualizzazione TV. NN Quando viene visualizzato il messaggio proveniente da un cellulare sconosciuto, selezionare il cellulare alla voce Messag di Centro rete dom e selezionare Negato per bloccare il cellulare. ❑❑ Visualizzazione messaggi Se arriva un nuovo messaggio di testo (SMS) mentre si guarda il televisore, viene visualizzata la finestra degli allarmi. Facendo clic su OK viene visualizzato il contenuto del messaggio. NN È possibile configurare le impostazioni di visualizzazione per il contenuto dei messaggi di testo (SMS) sul telefono cellulare. Per le procedure, vedere il manuale del cellulare. NN Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. ❑❑ Allarme chiamata in arrivo Se arriva una chiamata mentre si guarda il televisore, viene visualizzata la finestra degli allarmi. ❑❑ Allarme programma Mentre si guarda il televisore, la finestra degli allarmi appare per visualizzare il programma registrato. NN È possibile configurare le impostazioni di visualizzazione per il contenuto dei programmi sul telefono cellulare. Per le procedure, vedere il manuale del cellulare. NN Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. Italiano - 62 BN68-02334A-ITA.indb 62 10/21/2009 8:55:34 AM Uso della funzione Media Viene visualizzata una finestra degli allarmi per informare l’utente che i contenuti multimediali (VCR, foto, musica) inviati dal cellulare verranno visualizzati sul televisore. I contenuti vengono riprodotti automaticamente 3 secondi dopo visualizzazione della finestra degli allarmi. Premendo RETURN o EXIT quando appare la finestra degli allarmi, i Contenuti multimediali non vengono visualizzati.

Il supporto verrà riprodotto da “Disp sconosciuto 13” NN Per disattivare la trasmissione dei contenuti multimediali dal telefono cellulare, impostare Media su Off nel menu Impost di Centro rete dom. NN I contenuti possono non essere riprodotti sul televisore in base alla risoluzione e

formato. ❑❑ Tasti di controllo di Media Play Tasto ENTER RETURN TOOLS Operazioni

• • Sposta il cursore e seleziona una voce.
• • Durante la riproduzione di un filmato : Scorre in avanti o indietro il filmato.
• • Premendo il tasto ENTERE durante una riproduzione, l’esecuzione si interrompe temporaneamente.
• • Premendo il tasto ENTERE durante una interruzione, la riproduzione viene ripresa. Ritorna al menu precedente. Esegue varie funzioni nei menu Foto, Musica e Film. INFO Mostra le informazioni relative al file. EXIT Interrompe la modalità Media Play e torna alla modalità TV. NN I tasti ENTERE e ◄/► potrebbero non funzionare in base al tipo di contenuto multimediale riprodotto. NN Mediante il dispositivo mobile è possibile controllare la riproduzione del contenuto multimediale. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto. Italiano - 63 BN68-02334A-ITA.indb 63 10/21/2009 8:55:36 AM Consigli per l’uso Funzione Teletext La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. NN Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente. 1 : (uscita) Esce dalla schermata Teletext. 2 6 (indice) In modalità Teletext, premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice (contenuti). 3 5 (rivela) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 4 4 (dimensione) Premere questo tasto per raddoppiare le dimensioni dei caratteri nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 5 0 (modalità) Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto in modalità LIST, si attiva la modalità di salvataggio Elenco. In questa modalità è possibile memorizzare la pagina Teletext all’interno di un elenco utilizzando il tasto 8 (memorizza). 6 / (teletext on/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

7 8 (memorizza) Usato per memorizzare le pagine Teletext.

8 1 (pagina secondaria) Usato per visualizzare la pagina secondaria disponibile. 9 9 (mantieni) Consente di mantenere visualizzata una pagina, se la pagina è collegata a più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione.

0 7 (annulla) Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina. ! Tasti colorati (rosso/verde/giallo/blu) Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i relativi tasti colorati. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. @ 2 (pagina su) Usato per visualizzare la pagina Teletext successiva. # 3 (pagina giù) Usato per visualizzare la pagina Teletext precedente. NN E’ possibile cambiare le pagine teletext premendo i tasti numerici sul telecomando. Continua... Italiano - 64 BN68-02334A-ITA.indb 64 10/21/2009 8:55:36 AM Le pagine teletext sono organizzate in base a sei categorie : Parte Contenuti

Numero della pagina selezionata.

Identità della stazione emittente.

CNumero della pagina corrente o stato della ricerca.

Informazioni sullo stato. Informazioni FASTE NN Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue : -- Digitando il numero di pagina -- Selezionando un titolo in un elenco -- Selezionando un’intestazione colorata (sistema FASTEXT) OO Premere il tasto TV per uscire dal servizio Teletext. Specifiche del kit di supporto a parete (VESA) Installare la staffa su una parete solida perpendicolare al pavimento. Qualora si fissi la staffa ad altri materiali, contattare il rivenditore più vicino.Se installato a soffitto o su una parete inclinata, il prodotto potrebbe cadere e causare gravi danni Famiglia del prodotto LCD-TV PDP-TV pollici Spec. VESA (A * B) Quantità 100 * 100 23"~29" 200 * 100 30"~40" 200 * 200 46"~55" 400 * 400 57"~70" 800 * 400 80" ~ 1400 * 800 42"~ 50" 400 * 400 58"~ 63" 600 * 400 70" ~ 800 * 400 80" ~ 1400 * 800 Viti Quantità

NN Nella tabella sopra sono fornite le dimensioni standard per un kit di montaggio a parete. NN In caso di acquisto di un kit di montaggio a parete, verrà fornita insieme una guida dettagliata all’installazione e tutte le parti necessarie per montaggio. NN Non utilizzare viti diverse dalle dimensioni standard poiché potrebbero danneggiare l’interno del televisore. NN Per i montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in base alle loro specifiche. NN Non utilizzare viti non conformi alle specifiche dello standard VESA. Non serrare le viti con troppa forza poiché ciò potrebbe danneggiare il prodotto o causarne la caduta provocando gravi danni. Samsung non può essere ritenuta responsabile per questo tipo di incidenti. NN Samsung non può essere ritenuta responsabile per eventuali danni a cose e persone qualora vengano usati kit di montaggio a parete non conformi allo standard VESA o l’utente non segua le istruzioni di installazione fornite. NN I nostri modelli da 57 e 63 pollici non sono conformi alle specifiche VESA. Di conseguenza, per tali modelli è necessario utilizzare gli appositi kit di montaggio a parete Samsung. NN Non superare i 15 gradi di inclinazione durante il montaggio del televisore. Non installare il Kit di montaggio a parete con il televisore acceso. Ciò potrebbe provocare lesioni personali causate da eventuali scosse elettriche. Italiano - 65 BN68-02334A-ITA.indb 65 10/21/2009 8:55:37 AM Preparazione per l’installazione del kit di montaggio a parete Caso A. Installare il kit di montaggio a parete SAMSUNG Caso B. Installare un kit di montaggio a parete di altra marca

Installare il kit di montaggio a parete applicando una forza di serraggio di 15kgf·cm o inferiore. Le parti potrebbero danneggiarsi applicando una forza di serraggio superiore. 2. Il kit degli accessori contiene un anello di ritenuta [2] per l’installazione del kit di montaggio a parete di terze parti su televisori Samsung. (Caso B) NN Avvitare a fondo nel foro [1] durante l’installazione della staffa alla parete.

Fissaggio del televisore alla parete Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

parete parete ❑❑ Per evitare una eventuale caduta del televisore

Avvitare a fondo le viti nei ganci e fissarli alla parete. Verificare che le viti siano state fissate saldamente alla parete. NN A seconda del tipo di parete, potrebbe essere necessario utilizzare un tassello. NN Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore. NN Le viti potrebbero non essere fornite insieme al prodotto.

Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo con forza. NN Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. NN Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. NN Slegare il cavo prima di spostare il televisore.

Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato. Italiano - 66 BN68-02334A-ITA.indb 66 10/21/2009 8:55:39 AM

Assemblaggio dei cavi Inserire i cavi nel fermacavo in modo che non siano visibili attraverso il piedistallo trasparente.

NN La forma e il colore del prodotto possono variare in base al modello.

❑❑ Tipo montaggio a parete

Italiano - 67 BN68-02334A-ITA.indb 67 10/21/2009 8:55:46 AM Messa in sicurezza della posizione di installazione Mantenere le distanze necessarie tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione. La mancata osservanza di tale precauzione può comportare un pericolo d’incendio o un malfunzionamento a causa del surriscaldamento del prodotto. Installare il prodotto mantenendo le distanze indicate in figura. NN Quando si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo le parti fornite da Samsung Electronics -- L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto. -- L’uso di parti di altre marche può comportare un malfunzionamento o un pericolo di incendio per il surriscaldamento del prodotto a causa di una ventilazione inadeguata. NN L’aspetto del prodotto può variare a seconda del modello. „„ Durante l’installazione del prodotto con un „„ Durante l’installazione del prodotto con un sistema piedistallo 10 cm 10 cm di montaggio a parete 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Come assemblare la base a piedistallo (in base al modello) Usando le 5 viti in dotazione, fissare saldamente il televisore al piedistallo. (L’aspetto dell’unità può variare rispetto all’immagine.) Metodo 1 Avvertenza In caso di installazione del televisore a parete, chiudere la copertura (➊) sulla connessione del piedistallo usando le due viti in dotazione per nasconderlo. Fissare saldamente il piedistallo al televisore prima di spostarlo, poiché potrebbe cadere e causare seri danni. NN In caso di spostamento, il televisore deve essere sorretto da due o più persone. Non lasciare mai il televisore appoggiato al pavimento in quanto ciò potrebbe danneggiare lo schermo. Mantenere sempre il televisore in posizione eretta. Metodo 2 Assemblare la base del piedistallo al televisore come mostrato nell’illustrazione, quindi serrare tutte le viti. NN Reclinare il televisore sul piano prima di inserire le viti. NN Quando il televisore è reclinato sul piano, lo schermo potrebbe subire danni colpendo i bordi della superficie. Si consiglia di appoggiare lo schermo su una superficie morbida per evitare di danneggiarlo. NN La forma e il colore del prodotto possono variare in base al modello. Italiano - 68 BN68-02334A-ITA.indb 68 10/21/2009 8:55:52 AM Risoluzione dei problemi In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito ‘www.samsung.com’, quindi fare clic sulla voce Support (Assistenza), oppure chiamare il numero del Call Center riportato in ultima pagina. NN L'aggiornamento del firmware potrebbe essere la prima soluzione possibile. Problema Possibile soluzione Qualità dell'immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova.

• Selezionare Menu → Supporto → Auto diagnosi → Test immagine Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale.
• • Se si dispone di un ricevitore via cavo analogico/Set top box, eseguire l'aggiornamento all'STB. Utilizzare cavi HDMI o Component per ottenere una qualità dell'immagine HD.
• • Abbonato servizi cavo/satellite : Provare le stazioni HD (High Definition) disponibili attraverso la griglia dei programmi (channel line up). La qualità dell'immagine non sembra
• • Connessione antenna Antenna : Provare le stazioni HD dopo avere eseguito il all'altezza di quella vista in negozio. programma automatico. NN Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati.
• • Impostare la risoluzione di uscita video del ricevitore via cavo/Set top box su 1080i o 720p.
• • La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per L'immagine è distorta: sono visibili esempio eventi sportivi o film d'azione. blocchi grandi, blocchi piccoli, punti e pixel.
• • Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un problema del televisore.

Verificare che i cavi Component siano connessi ai rispettivi jack. Con una connessione Component il Connessioni allentate o non corrette possono causare problemi di colore o una colore risulta incongruo o mancante. schermata vuota.

• • Regolare le opzioni Immagine nel menu TV (Modalità Immagine , Colore, Luminosità, Nitidezza). Colore o luminosità delle immagini
• • Regolare l'opzione Risp. energia nel menu Impostazione. scadente.
• • Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (Selezionare Menu → Immagine → Reset immagine).
• • Se la dimensione dell'immagine è impostata su Adatta allo schermo, modificarla E' visibile una linea punteggiata sul selezionando 16:9. bordo dello schermo.
• • Cambiare la risoluzione del ricevitore via cavo/Set top box. L'immagine risulta in bianco e nero solo in caso di ingresso AV
• • Collegare un cavo video (giallo) al jack verde dell'ingresso component 1 del televisore. (Composite). Quando si cambiano i canali, l'immagine risulta ferma, distorta o in ritardo.

• • Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. (Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti di tempo)
• • Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p. Qualità audio Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato.
• Selezionare Menu → Supporto → Auto diagnosi → Test audio Se l'audio è OK, il problema potrebbe essere causato dalla sorgente o dal segnale. L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo. L'immagine è buona ma senza audio. Rumore proveniente dall'altoparlante.

• • Verificare il volume del dispositivo (ricevitore via cavo/satellitare, lettore DVD, Blu-ray, ecc) collegato al televisore. Quindi, regolare il volume del televisore di conseguenza.
• • Impostare l'opzione Seleziona altoparlante su Altoparlante TV nel menu Suono.
• • Verificare che i cavi audio provenienti dal dispositivo esterno siano connessi ai rispettivi jack di ingresso audio sul televisore.
• • Verificare l'opzione di uscita audio del dispositivo connesso. Per es.) Potrebbe essere necessario cambiare l'opzione del ricevitore via cavo in HDMI in caso di collegamento HDMI al TV.
• • Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato.
• • Disattivare la funzione SRS se è stato impostato il volume oltre il valore 30.
• • Scollegare lo spinotto dal jack della cuffia (se disponibile sul televisore).
• • Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio.
• • Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la distorsione dell'audio. Continua... Italiano - 69 BN68-02334A-ITA.indb 69 10/21/2009 8:55:52 AM Problema Possibile soluzione Nessuna immagine, video spento Il televisore non si accende.

• • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso.
• • Accertarsi che la presa a muro sia funzionante.
• • Premere il tasto Power sul televisore per verificare che il telecomando funzioni correttamente. Se il televisore si accende, il problema potrebbe essere causato dal telecomando. Per risolvere il problema causato dal telecomando, consultare il paragrafo sottostante ‘Il telecomando non funziona’. Il televisore si spegne automaticamente.

• • Verificare che l'opzione Timer stand-by sia impostata su On nel menu Impostazione.
• • Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC.
• • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso.
• • Se il televisore non riceve segnale per circa 10 ~ 15 minuti con una connessione Antenna/Cavo, il televisore si spegne. Nessuna immagine/Video.

• • Verificare le connessioni dei cavi. (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni)
• • Impostare l'uscita video del dispositivo esterno (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano all'ingresso del televisore. Per esempio, uscita del dispositivo esterno: HDMI, ingresso TV: HDMI.
• • Verificare che il dispositivo collegato sia acceso.
• • Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV.
• • Riavviare il dispositivo dopo aver scollegato e ricollegato la spina di alimentazione. Connessione RF (Cavo/Antenna) Impossibile ricevere tutti i canali.

• • Verificare che il cavo Antenna sia correttamente collegato.
• • Provare a impostare Plug & Play per aggiungere i canali disponibili all'elenco canali. Selezionare Menu → Impostazione → Plug & Play e attendere che tutti i canali disponibili vengano memorizzati.
• • Verificare che l'antenna sia posizionata correttamente. L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel.

• • La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione.
• • Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore. Connessione PC Messaggio ‘Modo non supportato’.

• • Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni supportate dal televisore. Nell'elenco sorgenti, il PC è sempre evidenziato anche se non è connesso.

• • E' normale; nell'elenco sorgenti, il PC risulta sempre evidenziato anche quando non è collegato. La riproduzione del video è corretta ma manca l'audio con una connessione HDMI.

• • Verificare l'impostazione di uscita audio sul PC. Connessione di rete Mancata connessione di rete wireless.

• • Per la rete wireless, è necessario utilizzare il dongle USB wireless di Samsung.
• • Verificare che l'opzione Tipo di rete sia impostata su Wireless.
• • Il televisore deve essere collegato a un router IP wireless. Altri L'immagine non viene riprodotta a pieno schermo. Il telecomando non funziona.

• • Quando si guardano contenuti SD (4:3) aggiornati per la trasmissione su canali HD, appaiono barre nere su ogni lato dello schermo.
• • Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono barre nere sui lati superiore e inferiore dello schermo.
• • Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a pieno schermo.
• • Sostituire le batterie del telecomando rispettando la polarità (+ -).
• • Pulire la finestra di trasmissione posizionata in cima al telecomando.
• • Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Continua... Italiano - 70 BN68-02334A-ITA.indb 70 10/21/2009 8:55:53 AM Problema Possibile soluzione Il televisore al plasma emette un rumore fastidioso.

• • Tipicamente, i televisori al plasma emettono un leggero ronzio. Ciò è normale. Questo rumore è causato dalle cariche elettriche utilizzate per creare le immagini sullo schermo.
• • Tuttavia, se il ronzio è intenso, è possibile che sia stata impostata una luminosità dello schermo troppo elevata. Impostare un livello di luminosità inferiore.
• • E’ inoltre possibile avvertire un ronzio intenso anche quando il pannello posteriore del televisore al plasma si trova troppo vicino alla parete o a un’altra superficie solida. Provare inoltre a posizionare diversamente i cavi di collegamento.
• • Una installazione impropria del sistema di montaggio a parete può creare un rumore eccessivo. Ritenzione dell’immagine (bruciatura dello schermo).

• • Per ridurre il rischio di incorrere nella bruciatura dello schermo, questa unità è dotata di una speciale tecnologia. La tecnologia di spostamento dei pixel permette di impostare lo spostamento delle immagini verso l’alto e verso il basso (in linea verticale) e lateralmente (punti orizzontali). Impossibile controllare il volume o le funzioni di accensione/spegnimento del televisore con il telecomando del ricevitore via cavo/STB.

• • Programmare il telecomando del ricevitore via cavo/Set topbox in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. Messaggio ‘Modo non supportato’.

• • Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del dispositivo esterno. Consultare la sezione di questo manuale relativa all'impostazione della risoluzione. Il televisore emana odore di plastica.

• • Ciò è normale, tuttavia l'odore svanirà nel corso del tempo. L'opzione Potenza del segnale del televisore non è disponibile nel menu Test di autodiagnosi.

• • Questa funzione è disponibile solo con canali digitali e connessione antenna (RF/ Coax). Il televisore è inclinato verso destra o sinistra.

• • Rimuovere il piedistallo dal televisore quindi rimontarlo. Impossibile montare il piedistallo.

• • Verificare che il televisore sia posizionato su una superficie piana. Se non si riesce a rimuovere le viti dal televisore, utilizzare un cacciavite con punta magnetica. Il menu Canale è in colore grigio (non disponibile).

• • Il menu Canale è disponibile solo se è selezionata la sorgente del televisore. Le impostazioni andranno perse dopo 30 minuti o a ogni spegnimento del televisore.

• • Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play. Premere il tasto SOURCE per selezionare la modalità TV , quindi selezionare Menu
• Impostazione → Plug & Play → ENTER Perdita intermittente di segnale audio o video.

• • Verificare le connessioni e ricollegare i cavi.
• • Questo problema potrebbe essere causato dall'uso di cavi troppo grossi o rigidi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°. Guardando da vicino il bordo della cornice dello schermo del televisore è possibile notare delle piccole particelle.

• • Ciò non costituisce un difetto ma fa parte del design del prodotto. Il menu PIP non è disponibile.

• • La funzione PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component. ‘Segnale criptato’ o ‘Segnale debole o assente’ con la scheda (CI/CI+) CAM

• • Verificare che nel modulo CAM la SCHEDA CI (CI+) sia installata nell'alloggiamento common interface.
• • Ciò è normale, il televisore è dotato della funzione OTA (Over The Air) che permette di aggiornare il firmware scaricato durante la visione del televisore. Immagini/audio ricorrenti.

• • Verificare e modificare il segnale/la sorgente. NN Alcune delle immagini e funzioni sopra riportate sono disponibili solo per determinati modelli. Italiano - 71 BN68-02334A-ITA.indb 71 10/21/2009 8:55:53 AM Specifiche Le descrizioni e le caratteristiche riportate in questa guida vengono fornite a puro scopo informativo e sono soggette a modifiche senza preavviso. Nome modello PS50B850 PS58B850 50 pollici 58 pollici 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 10 W x 2 15 W x 2 Corpo 1238 x 751.9 x 29.5 mm 1423.6 x 853.8 x 36.8 mm senza piedistallo 1238 x 813.2 x 277.2 mm 1423.6 x 920 x 337.2 mm corpo

Dimensione schermo (Diagonale) Risoluzione PC (Ottimale) Audio (Uscita) Dimensioni (LxAxP) Peso Considerazioni ambientali Temperatura operativa 50 °F a 104 °F (10 °C a 40 °C) Umidità operativa 10% a 80%, senza condensa Temperatura di stoccaggio -4 °F a 113 °F (-20 °C a 45 °C) Umidità di stoccaggio 5% a 95%, senza condensa NN Questo prodotto è un’apparecchiatura digitale di Classe B. NN Design e specifiche sono soggetti a modifiche senza preavviso. NN Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto. Italiano - 72 BN68-02334A-ITA.indb 72 10/21/2009 8:55:54 AM BN68-02334A-ITA.indb 73 HDMI (4ea) SIF CVBS AV CVBS SVHS YC (SCART1 LR IN) TS parallel
