MANUALE UTENTE LW20M25CP SAMSUNG

• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa.

• Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.

• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la 'luminosità' e il 'contrasto' mentre si visualizzano immagini fisse.English-1 English Contents

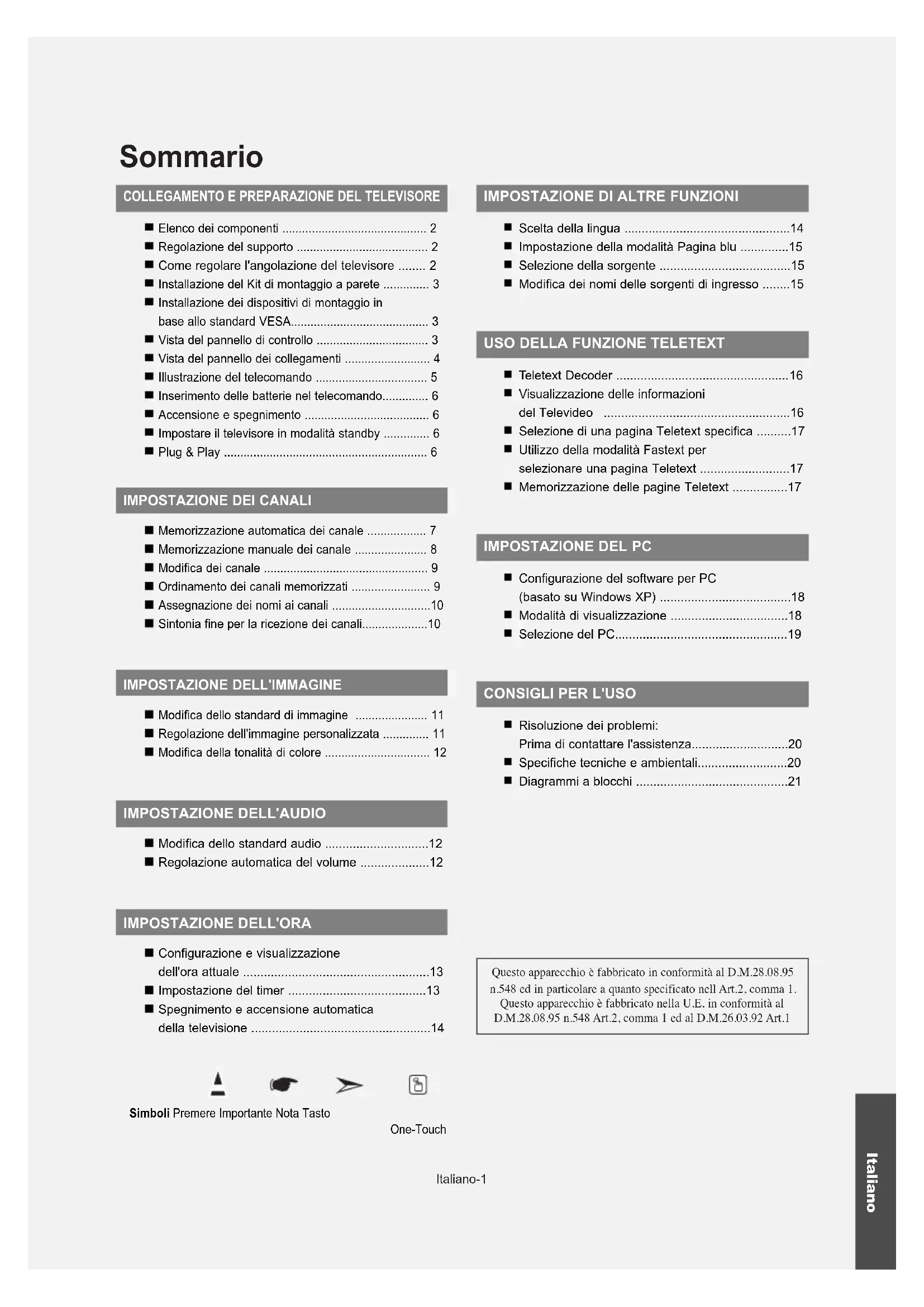

IMPOSTAZIONE DEI CANALI

• Memorizzazione automatica dei canale p. 7
• Memorizzazione manuale dei canale p. 8
• Modifica dei canale p. 9
• Ordinamento dei canali memorizzati p. 9
• Assegnazione dei nomi ai canali p. 10
• Sintonia fine per la ricezione dei canali p. 10
• IMPOSTAZIONE DELL'IMMAGINE Modifica dello standard di immagine p. 11
• Regolazione dell'immagine personalizzata p. 11
• Modifica della tonalità di colore p. 12
• IMPOSTAZIONE DELL'AUDIO Modifica dello standard audio p. 12
• Regolazione automatica del volume p. 12
• IMPOSTAZIONE DELL'ORA Configurazione e visualizzazione dell'ora attuale p. 13
• Impostazione del timer p. 13
• Spegnimento e accensione automatica della televisione p. 14

IMPOSTAZIONE DI ALTRE FUNZIONI

• Scelta della lingua p. 14
• Impostazione della modalità Pagina blu p. 15
• Selezione della sorgente p. 15
• Modifica dei nomi delle sorgenti di ingresso p. 15

USO DELLA FUNZIONE TELETEXT

• Teletext Decoder p. 16
• Visualizzazione delle informazioni del Televideo p. 16
• Selezione di una pagina Teletext specifica p. 17
• Utilizzo della modalità Fastext per selezionare una pagina Teletext p. 17
• Memorizzazione delle pagine Teletext p. 17

Risoluzione dei problemi: Prima di contattare l'assistenza............................20 Specifiche tecniche e ambientali..........................20 Diagrammi a blocchi ............................................21 Simboli Premere Importante Nota Tasto One-Touch Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1Italiano-2

COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE

Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. Telecomando e batterie (2 tipo AAA) Cavo di alimentazione Kit di montaggio a parete Manuale dell’utente

Scheda di garanzia Scheda rete di assistenza Guida alla sicurezza Schede di registrazione Regolazione del supporto (1) (2)

Posizionare il lato anteriore del televisore sul tavolo, adagiandolo su un cuscino o su un panno morbido, come illustrato nella Figura (1). - Allineare il lato inferiore del televisore con il margine del tavolo.

Premere al centro della parte posteriore del televisore. Regolare il supporto come illustrato nella Figura (2), premendo il tasto Premi nella parte posteriore del supporto.

3. Posizionare il televisore sul tavolo in modo

che sia stabile. Quando si regola il supporto, premere il tasto Premi nella parte posteriore dello stesso. Come regolare l'angolazione del televisore

La figura (1) mostra l'angolo di regolazione (0°~13°) quando il televisore LCD viene utilizzato sul supporto in dotazione. Un'eccessiva inclinazione del televisore potrebbe provocare dei danni all'apparecchio.

2. La figura (2) mostra l'angolo di regolazione (13°~80°) quando si passa dal montaggio su supporto al

3. La figura (3) mostra l'angolo di regolazione (0°~10°) quando il televisore LCD viene montato alla parete.

Durante gli spostamenti dell'angolazione da 1 a 2 o da 3 a 2 si udirà uno scatto. (1) Regolazione dell'angolazione per l'utilizzo del televisore sul supporto in dotazione. (2) Regolazione dell'angolazione durante la conversione dal montaggio su supporto al montaggio a muro (1 3, 3 1) (3) Regolazione dell'angolazione per il montaggio del televisore LCD a muro. Quando si regola il supporto, premere il tasto Premi nella parte posteriore dello stesso. Tasto Premi 17” 15”, 20” 20”15”, 17”Italiano-3 Vista del pannello di controllo POWER Premere per accendere e spegnere il televisore. Premere per cambiare canale. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. (Senza il telecomando, si può accendere il televisore utilizzando i tasti dei canale.) Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. MENU Premere per visualizzare il menu su schermo con le funzioni del televisore. SOURCE Passa tra tutte le sorgenti di ingresso disponibili (TV - Est. - AV - S-Video - PC). Nel menu a video, utilizzare questo tasto così come si usa il tasto ENTER del telecomando. (JACK CUFFIA) Collegare le cuffie esterne a questo jack per ascoltare pri- vatamente l’audio. Indicatore alimentazione Lampeggia e si spegne quando l'alimentazione è attivata e si accende in modalità stand-by. Sensore telecomando Puntare il telecomando verso questo punto del televisore. Altoparlanti La forma e il colore del prodotto possono variare in base al modello. Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto, lesioni personali o altri problemi causati da una installazione autonoma del televisore da parte dell’utente. Installazione del Kit di montaggio a parete Installazione dei dispositivi di montaggio in base allo standard VESA (2) (3) Quando si regola il supporto, premere il tasto Premi nella parte posteriore dello stesso.

1. Posizionare il lato anteriore del televisore sul tavolo, adagiandolo su un cuscino o su un panno morbido.

2. Regolare il supporto, premendo il tasto Premi nella parte posteriore dello stesso.

Allineare il cuscinetto di interfaccia per il montaggio (non incluso) ai fori presenti nella parte inferiore del supporto e fissarlo con le quattro viti fornite insieme al braccio, al gancio per il montaggio a muro o ad altre basi. LW15M2/LW17M2 LW20M2 Montaggio (venduti separatamente) Tasto PremiItaliano-4 Vista del pannello dei collegamenti Ingresso alimentazione Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un terminale esterno, far corrispondere il colore del terminale di collegamento a quello del cavo. La forma e il colore del prodotto possono variare in base al modello.Italiano-5 Collegamento di un'antenna o di una rete televisiva via cavo Per vedere correttamente i canale televisivi, il monitor TV deve ricevere un segnale da una delle seguenti fonti: -Un'antenna all'esterno / Una rete televisiva via cavo / Una rete satellitare Collegamento di dispositivi A/V esterni

Collegare il cavo RCA (opzionale) o S-VIDEO (opzionale) a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. -Collegare i cavi audio RCA (opzionali) a “L - AUDIO - R” sul retro dell'apparecchiatura e i terminali ai corrispondenti connet tori di uscita audio sul dispositivo A/V. Collegamento di un Set-Top Box, un videoregistratore o un DVD -Collegare il cavo SCART del VCR o DVD (opzionale) al connettore SCART del VCR o DVD. -Se si desidera collegare sia il Set-Top Box che il videoregistratore (o il DVD), collegare il Set-Top Box al videoregistratore (o al DVD) e il videoregistratore (o il DVD) al monitor TV. Collegamento di un computer

Collegare il cavo D- Sub (opzionale) a “PC IN” sul retro dell’apparecchiatura e il terminale alla scheda video del computer. -Collegare il cavo audio stereo (opzionale) a “PC AUDIO IN” sul retro dell’apparecchiatura e il terminale a “Audio Out” sulla scheda audio del computer. Blocco Kensington

Il blocco Kensington (opzionale) è un dispositivo utilizzato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. - La posizione del blocco Kensington varia a seconda del modello. Pulsante di standby del televisore Tasti numerici per l'accesso diretto ai canale Selezione dei canali memorizzati con una/due cifre : Aumento del volume : Diminuzione del volume Disattivazione temporanea audio Selezione diretta della modalità TV Visualizza il menu a video principale Selezione degli effetti audio Canale precedente P: Canale successivo P: Canale precedente Selezione delle fonti d'ingresso disponibili Informazioni sulla trasmissione corrente Esci dal menu a video Controllo del cursore nel menu Spegnimento automatico Selezione effetto immagine Selezione della modalità audio Funzioni del Televideo Blocco del Televideo Chiusura della visualizzazione Teletext Indice Televideo Sottopagina Televideo Visualizzazione Televideo / sovrapposizione di informazioni Televideo e trasmissione normale Selezione argomento Fastext P: Pagina successiva Televideo P: Pagina precedente Televideo Selezione modalità Televideo (LIST/FLOF) Mostra Televideo Memorizzazione Televideo Selezione dimensioni Televideo Le prestazioni del telecomando possono essere influenzate dalla presenza di un'eccessiva quantità di luce. Per i dettagli, vedere le istruzioni aggiuntive. Illustrazione del telecomandoIl conduttore isolato di corrente è collegato al retro del monitor .

1. Inserire il conduttore isolato di corrente nell'apposita presa.

Sul pannello inferiore destro l'indicatore di standby si illumina.

2. Premere il pulsante POWER situato sulla parte inferiore destra dello schermo.

Viene selezionato automaticamente l'ultimo programma che si stava vedendo.

3. Premere un tasto numerico (0~9) o il tasto su/giù dei canali ( / ) sul telecomando o il tasto

sul pannello inferiore destro. Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua in cui devono essere visualizzati menu.

4. Per spegnere il televisore, premere nuovamente POWER .

Il monitor TV può essere posizionato in modalità standby per ridurre il consumo di energia. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visualizzazione (ad esempio durante un pasto).

1. Premere il tasto POWER sul telecomando.

Lo schermo si spegne e sul pannello inferiore destro si accende un indicatore di standby.

2. Per riaccendere il televisore, è sufficiente premere nuovamente POWER , i tasti numerici (0~9) o il tasto

su/giù dei canale ( / ) . Non lasciare il monitor TV in modalità standby per lunghi periodi ditempo (ad esempio quando si è in vacanza). È opportuno scollegare il monitor dalla presa di corrente elettrica e dal cavo dell'antenna esterna. Accensione e spegnimento Impostare il televisore in modalità standby Quando si accende il televisore per la prima volta, diverse impostazioni di base vengono eseguite automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER sul telecomando.

Se "OK" è selezionato, verrà visualizzato il messaggio “Start Plug & Play”.

2. Selezionare la lingua desiderata premendo il pulsante o .

Premere il tasto ENTER per confermare la scelta.

3. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK”

selezionato. Premere il tasto ENTER . erificare che il cavo dell’antenna sia collegato correttamente.. Plug & Play Italiano-6

1. Togliere completamente il coperchio.

2. Installare due batterie AAA.

Controllare che le estremità “+” e “-” delle batterie corrispondano allo schema all'interno dello scomparto.

3. Rimettere il coperchio.

Se si prevede di non usare il telecomando per un lungo periodo di tempo, togliere le batterie e conservarle in un luogo fresco e asciutto. Il telecomando può essere utilizzato a una distanza di circa 7 metri dal televisore. (Con un uso normale del televisore, le batterie durano circa un anno.) Se il telecomando non funziona, effettuare il seguente controllo:

2. I poli + e - delle batterie sono correttamente orientati?

3. Le batterie sono cariche?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

5. Il cavo di alimentazione è scollegato?

Inserimento delle batterie nel telecomandoItaliano-7 Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. Memorizzazione auto: Ricerca automaticamente i canali memorizzati disponibili localmente. Imp orolog: Imposta l'ora corrente dell'orologio del televisore. Per reimpostare questa funzione…

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare "Plug & Play" e

3. Questo modificherà o azzererà le impostazioni.

4. Selezionare la Nazione premendo il tasto o .

Premere il tasto ENTER per confermare la scelta.

5. Viene visualizzato il menu “Memorizzazione auto” con “Avvio” selezionato.

Premere il tasto ENTER

La ricerca dei canali inizia e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imp orolog”. Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

Selezionare “Ora” e i “Minuto” premendo il pulsante

Impostare “Ora” e i “Minuto” premendo il pulsante

È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.

ENTER per confermare la scelta.

IMPOSTAZIONE DEI CANALI

Si può effettuare una ricerca degli intervalli di frequenze disponibili (la disponibilità dipende dalla nazione). I numeri assegnati automaticamente ai programmi possono non corrispondere a quelli dei programmi reali o desiderati. È comunque possibile ordinare manualmente i numeri e cancellare i canale che non si desidera vedere.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Canale” e premere ENTER .

2. Premere il tasto ENTER per selezionare l’opzione "Nazione".

3. Selezionare la Nazione premendo il tasto o . Premere il tasto

ENTER per confermare la scelta.

4. Premere il pulsante o per selezionare “Memorizzazione auto” e

5. Premere il tasto ENTER .

Il televisore inizierà a memorizzare tutti i canali disponibili. Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu "Canale".

6. Una volta memorizzati tutti i canali disponibili, verrà visualizzato il menu

"Ordina". Memorizzazione automatica dei canaleItaliano-8 E’ possibile memorizzare un massimo di 100 canale, compresi quelli ricevuti via cavo. Durante la memorizzazione manuale dei canale si può scegliere: Se memorizzare ogni canale trovato. Il numero di programma con il quale si intende identificare ogni canale memorizzato.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Canale” e premere ENTER .

2. Premere il pulsante o per selezionare “Memorizzazione manuale”

3. Premere il tasto ENTER per selezionare l’opzione "Programma".

4. Per assegnare il numero di programma a un canale, cercare il numero

corretto premendo il tasto o e poi premere il tasto ENTER .

5. Premere il pulsante o per selezionare “Sistema colore”

Per selezionare i colori standard desiderati, premere il pulsante o più volte, quindi premere ENTER .

7. Premere il pulsante o per selezionare “Sistema audio”

Per selezionare lo standard audio desiderato, premere il pulsante o più volte, quindi premere ENTER

Se l'audio non c'è o è distorto, riselezionare la norma audio desiderata.

9. Se si conosce il numero del canale da memorizzare, premere il tasto

per selezionare “Canale”. Premere il tasto ENTER . Selezionare C (canale via antenna) o S (canale via cavo) premendo il tasto

. Premere il pulsante

per selezionare il canale. Selezionare il numero richiesto premendo il tasto o . Premere il tasto ENTER . Modalità c can nale: P (Modalità programma), C (Modalità via antenna), S (Modalità canale via cavo)

10. Se non si conoscono i numeri dei canali, premere il tasto o per

selezionare “Ricerca”. Premere il tasto ENTER . Eseguire la ricerca premendo il tasto o , quindi premere il tasto ENTER .

11. Premere il pulsante o per selezionare “Memorizza”

e premere ENTER . Premere il pulsante o per selezionare “OK” e premere ENTER .

12. Ripetere i passaggi da 3 a 11 per ogni canale da memorizzare.

Programma: Seleziona un numero di programma per il canale. Sistema colore Imposta il sistema di supporto colore. Sistema audio: Imposta il sistema di supporto audio. Canale: Seleziona un canale. Ricerca: Ricerca la frequenza del canale. Memorizza: Salva le impostazioni. Memorizzazione manuale dei canaleItaliano-9 È possibile escludere alcuni canale dall'operazione di scansione. Durante la scansione dei canali memorizzati, quelli esclusi non verranno visualizzati. Tutti i canale non specificamente esclusi dalla scansione verranno al contrario visualizzati.

1. Utilizzare i tasti numerici per selezionare direttamente il canale da

aggiungere o cancellare.

2. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Canale” e premere ENTER .

3. Premere il pulsante o per selezionare “Agg./Canc.”

4. Premendo ripetutamente il tasto ENTER si passa dall’opzione di

aggiunta a quella di cancellazione di un canale.

5. Premere i tasti P o P per passare al canale appropriato, quindi

ripetere i passaggi precedenti.

6. Premere il tasto EXIT per uscire.

E’ possibile visualizzare qualsiasi canale (incluso un canale cancellato) utilizzando i tasti numerici sul telecomando. Modifica dei canale Si possono cambiare i numeri di due canali per: Modificare l'ordine numerico in cui i canali sono stati memorizzati automaticamente. Assegnare numeri facili da ricordare ai canali che vengono guardati più spesso.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Canale” e premere ENTER .

Premere il pulsante o per selezionare “Ordina” e premere ENTER .

Premere il tasto ENTER per selezionare l’opzione "Da". Premere il tasto o finché viene visualizzato il numero del canale che si desidera modificare. Premere il tasto ENTER .

Premere il pulsante o per selezionare “A” e premere ENTER . Premere il tasto o finché viene visualizzato il nuovo numero con il quale si desidera identificare il canale. Premere il tasto ENTER .

Premere il pulsante o per selezionare “Memorizza” e premere ENTER . Premere il pulsante o per selezionare “OK” e premere ENTER . Il canale selezionato viene sostituito con quello memorizzato in precedenza con il numero desiderato.

Ripetere i passaggi da 3 a 5 per ordinare un altro canale.

Premere il tasto EXIT per uscire. Ordinamento dei canali memorizzatiItaliano-10 I nomi dei canali vengono assegnati automaticamente al ricevimento del segnale di broadcasting del canale. Tali nomi possono essere modificati in seguito, consentendone una personalizzazione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Canale” e premere ENTER .

Premere il pulsante o per selezionare “Nome” e premere ENTER .

Se necessario, premere il tasto

per selezionare il canale al quale si desidera assegnare un nuovo nome. Premere il tasto ENTER .

I caratteri disponibili sono: Lettere dell'alfabeto (A~Z) Numeri (0~9) Caratteri speciali ( -, spazio)

Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.

Premere il tasto EXIT per uscire. Assegnazione dei nomi ai canali Per... Selezionare una lettera, un numero o un simbolo Spostare il cursore sulla lettera successiva Spostare il cursore sulla lettera precedente Confermare il nome Quindi... Premere il tasto

Premere il tasto ENTER . Usare la funzione di Regola sintonizzazione per regolare la ricezione del canale desiderato.

1. Utilizzare i tasti numerati per selezionare direttamente il canale che si

desidera sintonizzare.

2. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Canale” e premere ENTER .

Premere il pulsante o per selezionare “Sintonia fine” e premere ENTER .

4. Premere il tasto o per regolare la sintonizzazione.

Premere il tasto ENTER .

5. Premere il tasto EXIT per uscire.

I canali sintonizzati e memorizzati hanno un asterisco “ * ” alla destra del numero di canale nel relativo riquadro. E il numero del canale diventa rosso. Per reimpostare la sintonizzazione, selezionare “Reset” premendo il pulsante o , quindi premere ENTER . Sintonia fine per la ricezione dei canaliItaliano-11 IMPOSTAZIONE DELL'IMMAGINE È possibile selezionare il tipo di 'immagine che si adatta meglio alle proprie esigenze di visualizzazione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il tasto ENTER per selezionare l’opzione "Modalità".

Premere il tasto o per selezionare l’effetto immagine desiderato. Premere il tasto ENTER .

Premere il tasto EXIT per uscire.

Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.

Standard: Imposta l'immagine per la visualizzazione ottimale in condizioni di luce normali. Film: Imposta l'immagine per la visualizzazione confortevole in un ambiente buio. Personaliz: Selezionare per visualizzare le impostazioni video preferite. (Consultare "Regolazione dell'immagine personalizzata" a pagina 11) E’ inoltre possibile premere il tasto P. MODE sul telecomando per selezionare una delle impostazioni dell’immagine. La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. Se queste impostazioni vengono modificate, la modalità dell'immagine viene impostata automaticamente su “Personaliz”. Modifica dello standard di immagine Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell'intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più tenui o intensi. Tinta (solo NTSC): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali. Il monitor TV dispone di numerose impostazioni che consentono di controllare la qualità dell'immagine.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

Premere il pulsante o per selezionare “Personaliz” e premere ENTER .

per selezionare la voce desiderata. Premere il tasto ENTER .

per diminuire o aumentare il valore della voce desiderata. Premere il tasto ENTER .

Premere il tasto EXIT per uscire. Regolazione dell'immagine personalizzataItaliano-12 Ogni stazione delle emittenti ha le proprie condizioni del segnale, e non è semplice per l'utente regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato abbassando il volume emesso quando la modulazione del segnale è alta o riducendolo nel caso contrario.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Suono” e premere ENTER .

2. Premere il pulsante o per selezionare “Volume auto” e

Premere il pulsante o per selezionare “On” o “Off”. Premere il tasto ENTER .

EXIT per uscire. Regolazione automatica del volume IMPOSTAZIONE DELL'AUDIO È possibile selezionare il tipo di effetto audio speciale da utilizzare durante la visione di una determinata trasmissione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Suono” e premere ENTER .

2. Premere il tasto ENTER per selezionare l’opzione "Modalità".

per selezionare l'effetto audio desiderato. Premere il tasto ENTER .

EXIT per uscire. Standard: Seleziona la modalità audio normale. Dialoghi: Enfatizza la voce rispetto ad altri suoni. Modifica dello standard audio È possibile selezionare queste opzioni anche premendo semplicemente il tasto S.MODE sul telecomando. E’ possibile selezionare il tono colore ottimale per la propria vista.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

Premere il pulsante o per selezionare “Toni colore” e premere ENTER .

per selezionare il tono colore desiderato. Premere il tasto ENTER .

Premere il tasto EXIT per uscire. Modifica della tonalità di colore Freddo2: Rende il colore più bluastro rispetto all’opzione di menu “Freddo1”. Freddo1: Rende il bianco bluastro. Normale: Mantiene intatto il colore bianco. Caldo1: Rende il bianco rossastro. Caldo2: Rende il colore più rossastro rispetto all’opzione di menu “Caldo1”.Italiano-13 IMPOSTAZIONE DELL'ORA È possibile impostare l'orologio del televisore in modo da visualizzare l'ora corrente quando si preme il tasto INFO. Per utilizzare i timer di accensione/spegnimento automatico è necessario impostare anche l’ora.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il tasto ENTER per selezionare "Ora".

3. Premere il tasto ENTER per selezionare "Imp orolog".

EXIT per uscire. Se si scollega il cavo di alimentazione è necessario impostare nuovamente l'orologio. È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. Per... Andare su “Ora” o “Minuto” Impostare “Ora” o “Minuto” Premere il tasto ENTER

Premere il... tasto o tasto o Configurazione e visualizzazione dell'ora attuale È possibile impostare un periodo di tempo compreso tra 30 e 180 minuti, scaduto il quale il monitor TV si spegne automaticamente.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il tasto ENTER per selezionare "Ora".

3. Premere il pulsante o per selezionare “Sleep Time”

(Off, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER . Il TV passa automaticamente in modalità standby non appena il timer raggiunge lo 0.

5. Premere il tasto EXIT per uscire.

Impostazione del timer Premere ripetutamente il tasto SLEEP sul telecomando finché appare l'intervallo di tempo appropriato.Italiano-14 È possibile impostare i timer di accensione/spegnimento automatico in modo che il monitor TV: Si accenda automaticamente e si sintonizzi sul canale desiderato all'ora selezionata. Si spenga automaticamente all'ora selezionata.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Ora” e premere ENTER .

3. Premere il pulsante o per selezionare “Timer ON”

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasto ENTER per ritornare.

5. Premere il pulsante o per selezionare “Timer OFF”

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasto ENTER per ritornare.

EXIT per uscire. Per prima cosa, impostare l’orologio del televisore. (vedere "Configurazione e visualizzazione dell'ora attuale" a pagina 13) È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. La configurazione dell’opzione “Attivazione” deve essere impostata su “On” in modo che funzionino i timer. Spegnimento e accensione automatica della televisione

IMPOSTAZIONE DI ALTRE FUNZIONI

Quando si utilizza il monitor TV per la prima volta, è necessario selezionare la lingua di visualizzazione dei menu e delle indicazioni.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Lingua”

3. Selezionare la lingua desiderata premendo il pulsante o più volte.

Premere il tasto ENTER . È possibile effettuare la scelta tra 12 lingue.

EXIT per uscire. Scelta della linguaItaliano-15 Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell'immagine disturbata. Se si desidera continuare a visualizzare l'immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su “Off”.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Pagina blu”

3. Premere il pulsante o per selezionare “On” o “Off”.

Premere il tasto ENTER .

EXIT per uscire. Impostazione della modalità Pagina blu E’ possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Inserisci”.

2. Premere nuovamente il tasto ENTER per selezionare la

funzione "Elenco sorgenti".

3. Selezionare il dispositivo desiderato premendo ripetutamente il tasto

o . Premere il tasto ENTER . Selezione della sorgente Premere il tasto SOURCE finché viene selezionata la fonte d'ingresso desiderata. La modalità TV può essere selezionata premendo il tasto TV P

sul telecomando, ma non direttamente premendo il pulsante SOURCE. Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Inserisci”.

2. Premere nuovamente il tasto ENTER per selezionare la

funzione "Modifica Nome".

Premere il tasto o per selezionare la sorgente di ingresso da modificare. Premere il tasto ENTER .

4. Premere il tasto o per selezionare il dispositivo richiesto.

Premere il tasto ENTER .

EXIT per uscire. Modifica dei nomi delle sorgenti di ingressoItaliano-16

USO DELLA FUNZIONE TELETEXT

La maggior parte dei canale del TV è dotata di “teletext”, ovvero di pagine di informazioni scritte, quali: Orari dei programmi televisivi. Notiziari e previsioni del tempo. Risultati sportivi. Sottotitoli per non udenti. Le pagine del teletext sono suddivise in sei categorie: Part

Sommario Numero della pagina selezionata. Identità della stazione trasmittente. Numero della pagina corrente o stato della ricerca. Data e ora. Testo. Informazioni sullo stato. Teletext Decoder È possibile visualizzare le informazioni del teletext in qualsiasi momento, tuttavia, la ricezione del segnale deve essere buona. In caso contrario: Le informazioni potrebbero mancare. Alcune pagine potrebbero non essere visualizzate. Per attivare la modalità teletext e visualizzare la pagina del sommario:

Utilizzando il tasto P () o P () selezionare il canale che offre il servizio teletext.

Premere il tasto TTX/MIX () per attivare la modalità Teletext. Viene visualizzata la pagina del sommario. È possibile richiamarla in qualsiasi momento premendo il tasto MENU ().

3. Premere nuovamente il pulsante TTX/MIX ().

La modalità di trasmissione corrente verrà visualizzata simultaneamente alla pagina teletext.

4. Premere nuovamente il tasto TV() per uscire dalla.

Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”. Visualizzazione delle informazioni del TelevideoItaliano-17 Premere i tasti numerici sul telecomando per immettere il numero di pagina direttamente:

Immettere il numero della pagina a tre cifre indicato nel sommario utilizzando i tasti numerici corrispondenti.

Se la pagina selezionata è collegata a diverse pagine secondarie, le pagine secondarie vengono mostrate in sequenza. Per bloccare il video su una pagina scelta, premere il tasto

Premere nuovamente il tasto

per riprendere la registrazione.

3. Utilizzo delle diverse opzioni di visualizzazione:

Per visualizzare... Sia le informazioni del teletext che la trasmissione normale. Il tasto nascosto (risposte ai quiz, ad esempio). Lo schermo normale. Una pagina secondaria immettendo il relativo numero a quattro cifre. La pagina successiva. La pagina precedente. Lettere con dimensione doppia nella: Metà superiore dello schermo. Metà inferiore dello schermo. Schermo normale. Premere... TTX/MIX ( ) INFO ( ) INFO ( ) DUAL I-II ( )

Una volta Due volte Tre volte Selezione di una pagina Teletext specifica I vari argomenti inclusi nelle pagine del Televideo sono codificati in base a diversi colori e possono essere selezionati premendo i pulsanti colorati sul telecomando.

2. Premere il tasto colorato corrispondente all'argomento che si desidera

selezionare (gli argomenti disponibili sono indicati sulla riga di stato).

3. Premere il tasto rosso per visualizzare la pagina precedente.

Premere il tasto verde per visualizzare la pagina successiva.

Premere nuovamente il tasto TV() per uscire dalla schermata Text (Testo). Utilizzo della modalità Fastext per selezionare una pagina Teletext È possibile memorizzare fino a quattro pagine Teletext per visualizzarle comodamente in un altro momento.

1. Selezionare la modalità LIST con il tasto

viene utilizzato per passare dalla modalità LIST alla modalità FLOF.

2. Premere il tasto colorato corrispondente alla pagina che sarà sostituita.

3. Immettere il nuovo numero di pagina utilizzando i tasti numerici.

4. Ripetere i passaggi 2 e 3 per ogni pagina da memorizzare utilizzando ogni

volta un tasto colorato diverso.

5. Premere il tasto SLEEP

finché i blocchi corrispondenti lampeggiano. Memorizzazione delle pagine TeletextItaliano-18

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic su “Control Panel” nel menu di Start di Windows.

2. Nella finestra del Pannello di controllo, fare doppio clic su “Appearance

and Themes” per visualizzare la relativa finestra di dialogo.

3. Nella finestra del Pannello di controllo, fare doppio clic su “Display” per

visualizzare la relativa finestra di dialogo.

4. Selezionare la scheda “Settings”.

L'impostazione corretta delle dimensioni (risoluzione) Ottimale LW15M2: 1024 X 768 LW17M2: 1280 X 1024 LW20M2: 800 X 600 Se nella finestra di dialogo delle impostazioni dello schermo è disponibile un'opzione per la frequenza verticale, il valore corretto è “60” o “60 Hz”. Altrimenti, fare semplicemente clic su “OK” e uscire dalla finestra di dialogo. Configurazione del software per PC (basato su Windows XP) La modalità interallacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese entro i limiti indicati) Modalità VGA LW15M2/ LW17M2/ LW20M2 VGA LW15M2/ LW17M2/ LW20M2 SVGA LW15M2/ LW17M2/ LW20M2 XGA LW15M2/ LW17M2 SXGA LW17M2 Risoluzione 720X400 640X480 640X480 800X600 800X600 1024X768 1024X768 1280X1024 1280X1024 Frequenza orizzontale (kHz) 31,469 31,469 37,500 46,875 37,879 48,363 60,023 63,981 79,976 Frequenza verticale (Hz) 70,087 59,940 75,000 75,000 60,317 60,004 75,029 60,020 75,025 Frequenza di clock dei pixel (MHz) 28,322 25,175 31,500 49,500 40,000 65,000 78,750 108,000 135,000 Polarità sync (H/V)

+ / +Italiano-19 Selezione del PC Regolazione della qualità dell'immagine (Blocco immagine): Lo scopo della regolazione della qualità dell'immagine è di rimuovere o ridurre i disturbi. Se il disturbo non viene eliminato mediante la semplice sintonizzazione fine, è necessario regolare al meglio la frequenza (sintonizzazione grossa) ed eseguire nuovamente la sintonizzazione fine. Dopo aver ridotti i disturbi, regolare nuovamente l'immagine in modo che sia allineata al centro dello schermo.

1. Preimpostazione: Premere il tasto PC per selezionare la modalità PC.

2. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

3. Premere il pulsante o per selezionare “PC” e

4. Premere il tasto ENTER per selezionare "Blocco immagine".

5. Premere il pulsante o per selezionare “Grossa” o “Fine” e

6. Premere il tasto o per regolare la qualità dello schermo.

Premere il tasto ENTER .

EXIT per uscire. Modifica della posizione dell'immagine (Posizione): Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

1. Seguire le istruzioni “Regolazione della qualità dell'immagine

(Blocco immagine)” da 1 a 3.

2. Premere il pulsante o per selezionare “Posizione” e

3. Premere il tasto o per regolare la posizione orizzontale.

Premere il tasto o per regolare la posizione verticale. Premere il tasto ENTER .

EXIT per uscire. Inizializzazione delle impostazioni dell'immagine (Reset immagine): È possibile sostituire tutte le impostazioni dell'immagine con i valori predefiniti.

1. Seguire le istruzioni “Regolazione della qualità dell'immagine

(Blocco immagine)” da 1 a 3.

2. Premere il pulsante o per selezionare “Reset immagine” e

EXIT per uscire. Regolazione automatica dello schermo del PC (Regolazione auto): L'Auto regolazione consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori "fine", "grossa" e "posizione" vengono regolati automaticamente.

1. Seguire le istruzioni “Regolazione della qualità dell'immagine

(Blocco immagine)” da 1 a 3.

2. Premere il pulsante o per selezionare “Regolazione auto” e

EXIT per uscire.Italiano-20 Specifiche tecniche e ambientali

Niente audio e nessuna immagine. Immagine normale ma niente Suono. Nessuna immagine o immagine in bianco e nero. Interferenza audio o immagine. Immagine sfocata o disturbata, Suono distorto. Cattivo funzionamento del telecomando. Viene visualizzato il messaggio “Controlla cavo segnale”. In modalità PC, viene visualizzato il messaggio “Modo non supportato” Il TFT LCD utilizza un pannello composto da sotto-pixel (LW15M2 - 2.359.296, LW17M2 - 3.932.160, LW20M2 - 1.440.000) la cui produzione è basata su una sofisticata tecnologia sofisticata. Alcuni pixel potrebbero apparire più brillanti o neri sullo schermo, ma questo non avrà alcun impatto sulle prestazioni del prodotto. Verificare che il cavo di alimentazione sia collegato a presa a muro.

Verificare di aver premuto il pulsante POWER situato sulla parte inferiore destra dello schermo. Verificare le impostazioni del contrasto edella luminosità ell'immagine. Controllare il volume. Controllare il volume. Verificare che non sia stato premuto il tasto MUTE sul telecomando. Regolare le impostazioni del colore. Verificare che il sistema di trasmissione selezionato sia corretto.

Tentare di identificare quale elettrodomestico sta interferendo con il monitor TV e allontanarlo. Inserire la spina del monitor TV in un'altra presa. Verificare la direzione, la posizione e i collegamenti dell'antenna. L'interferenza è spesso dovuta all'uso di antenne interne. Sostituire le batterie del telecomando. Pulire il bordo superiore del telecomando (finestra di trasmissione). Controllare i terminali delle batterie. Verificare che il cavo del segnale sia saldamente collegato al PC. Verificare che il PC sia on. Controllare la risoluzione e la frequenza massime della scheda video.
