MANUAL DE USUARIO LW20M25CP SAMSUNG

• No deje una imagen fija en la pantalla LCD durante más de dos horas ya que se podría producir una retención de la imagen en la pantalla. Este fenómeno de retención de imágenes también se denomina "quemadura de pantalla". Para evitar que se produzca esa persistencia de la imagen, reduzca el nivel de luminosidad y de contraste de la pantalla cuando muestre imágenes fijas.

• El uso del televisor LCD en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda, derecha y central de la pantalla debido a las diferencias en la emisión lumínica de la pantalla. Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla. La garantía no cubre estos daños.

• Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir imágenes fantasma parciales. Para evitar este efecto, reduzca el 'brillo' y el 'contraste' cuando vea imágenes fijas. Precauções a ter quando se vêem imagens fixas Uma imagem fixa pode danificar permanentemente o ecrã do televisor.

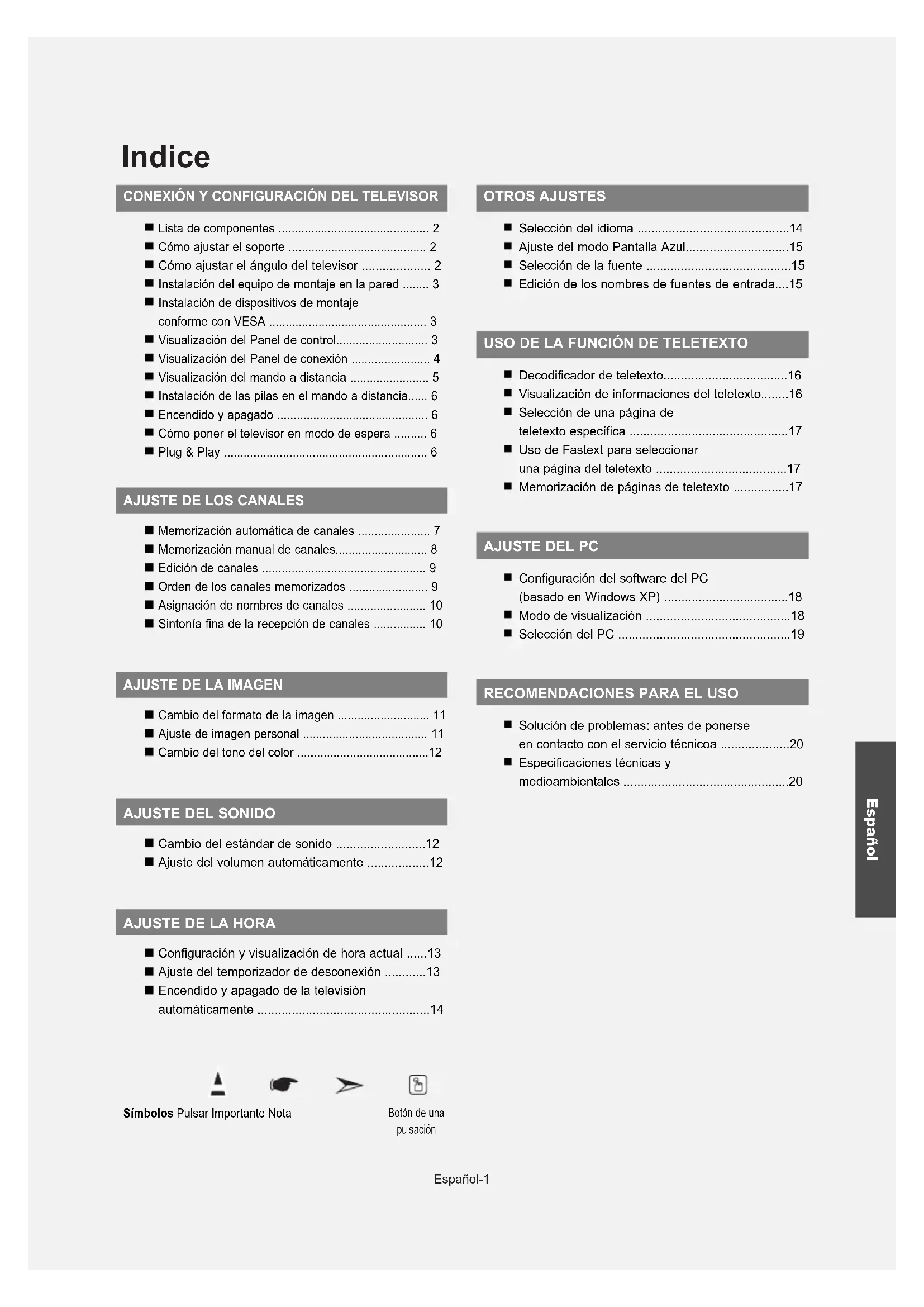

AJUSTE DE LOS CANALES

• Memorización automática de canales p. 7
• Memorización manual de canales p. 8
• Edición de canales p. 9
• Orden de los canales memorizados p. 9
• Asignación de nombres de canales p. 10
• Sintonía fina de la recepción de canales p. 10

Cambio del formato de la imagen ............................ 11 Ajuste de imagen personal ...................................... 11 Cambio del tono del color ........................................12

Cambio del estándar de sonido ..........................12 Ajuste del volumen automáticamente ..................12

• Configuración y visualización de hora actual p. 13
• Ajuste del temporizador de desconexión p. 13
• Encendido y apagado de la televisión automáticamente p. 14
• OTROS AJUSTES Selección del idioma p. 14
• Ajuste del modo Pantalla Azul p. 15
• Selección de la fuente p. 15
• Edición de los nombres de fuentes de entrada p. 15
• USO DE LA FUNCIÓN DE TELETEXTO Decodificador de teletexto p. 16
• Visualización de informaciones del teletexto p. 16
• Selección de una página de teletexto específica p. 17
• Uso de Fastext para seleccionar una página del teletexto p. 17
• Memorización de páginas de teletexto p. 17

RECOMENDACIONES PARA EL USO

Solución de problemas: antes de ponerse en contacto con el servicio técnicoa ....................20 Especificaciones técnicas y medioambientales ................................................20 Símbolos Pulsar Importante Nota Botón de una pulsaciónEspañol-2 CONEXIÓN Y CONFIGURACIÓN DEL TELEVISOR Lista de componentes Asegúrese de que los siguientes elementos se incluyan con el televisor de pantalla LCD. Si falta alguno, póngase en contacto con su distribuidor. Mando a distancia + pilas (2x AAA) Cable de alimentación Kit de montaje mural Manual de instrucciones Tarjeta de garantía Tarjeta de red de servicio Guía de seguridad Tarjetas de registro Cómo ajustar el soporte (1) (2)

Coloque el frontal del televisor sobre un paño suave o una almohadilla encima de una mesa tal como se muestra en la figura (1). - Alinee la parte inferior del televisor con el borde de la mesa.

Presione el centro de la parte posterior del televisor. Ajuste el soporte como se indica en la figura (2) mientras pulsa el botón PRESIONAR en la parte posterior del soporte.

3. Coloque el televisor sobre la mesa, de

manera que se asiente firmemente.z Cuando ajuste el soporte, pulse el botón PRESIONAR que se encuentra en la parte posterior del soporte. Cómo ajustar el ángulo del televisor

1. La Figura (1) muestra el ángulo de ajuste (0°~13°) cuando utiliza la pantalla LCD en su soporte.

Una inclinación excesiva puede hacer que el TV LCD vuelque y que se produzcan daños.

2. La Figura (2) muestra el ángulo de ajuste (13°~80°) cuando la pantalla LCD pasa del soporte al

montaje en la pared.

3. La Figura (3) muestra el ángulo de ajuste (0°~10°) cuando monta la pantalla LCD en una pared.

Oirá un "clic" cuando cambie el ángulo de 1 a 2 o de 3 a 2. (1) Ajuste del ángulo del televisor sobre el soporte. (2) Ajuste del ángulo cuando pasa del soporte al montaje en la pared (1 3, 3 1) (3) Ajuste del ángulo cuando el televisor LCD está montado en la pared. Cuando ajuste el soporte, pulse el botón PRESIONAR que se encuentra en la parte posterior del soporte. Botón PRESIONAR 17” 15”, 20” 20”15”, 17”Español-3 Visualización del Panel de control POWER Púlselo para encender o apagar el televisor. Púlselos para cambiar de canal. En el menú de la pantalla, use estos botones del mismo modo que los botones y del mando a distancia. (Sin mando a distancia, puede encender el TV utilizando el botón de los canales.) Púlselo para aumentar o reducir el volumen. En el menú de la pantalla, use estos botones del mismo modo que los botones y del mando a distancia. MENU Púlselo para ver en pantalla un menú de las características del televisor. SOURCE Cambia entre todas las fuentes de entrada disponibles (TV - Ext. - AV - S-Vídeo - PC). En el menú de la pantalla, use este botón del mismo modo que el botón ENTER del mando a distancia. (CONECTOR DE AURICULARES) Conecte un par de auriculares externos a esta toma para la escucha privada. Indicador de encendido Parpadea y se apaga cuando la unidad está encendida y se enciende en modo de espera Sensor del mando a distancia Dirija el mando a distancia hacia este punto del televisor. Altavoces El color y la forma del producto pueden variar según el modelo. Los elementos para montaje en la pared (se venden por separado) permiten instalar el televisor en una pared. Si desea más información sobre la instalación de los componentes para montaje en la pared, consulte las instrucciones que se facilitan con dichos elementos. Para la instalación del soporte mural, póngase en contacto con un técnico. Samsung Electronics no se hace responsable de los daños causados al producto o a los usuarios si éstos han efectuado personalmente la instalación del televisor. Instalación del equipo de montaje en la pared Instalación de dispositivos de montaje conforme con VESA (2) (3) Cuando ajuste el soporte, pulse el botón PRESIONAR que se encuentra en la parte posterior del soporte.

1. Sitúe el televisor boca abajo sobre un paño suave o un cojín, encima de una mesa.

2. Ajuste el soporte presionando el botón PRESIONAR de la parte posterior.

3. Alinee el adaptador de montaje (no suministrado) con los orificios de la parte inferior del soporte y sujételo

con los cuatro tornillos que se suministran con el brazo basculante, el soporte de montaje en pared o cualquier otro mecanismo de soporte (no suministrado). LW15M2/LW17M2 LW20M2 Montaje (se venden por separado) Botón PRESIONAREspañol-4 Visualización del Panel de conexión Entrada de alimentación Cada vez que conecte un dispositivo externo al televisor, compruebe que la unidad esté desconectada de la alimentación. Cuando conecte un terminal externo, debe hacer coincidir los colores del terminal de conexión y del cable. El color y la forma del producto pueden variar según el modelo.Español-5 Conexión a la antena o a la red de televisión por cable (dependiendo del modelo) Para ver los canales de televisión correctamente, la unidad debe recibir una señal de una de las fuentes siguientes: -Una antena exterior / Una red de televisión por cable / Una red por satélite Conexión a dispositivos de A/V

Conecte el cable RCA (opcional) o S-VIDEO (opcional) a un dispositivo A/V externo apropiado, como un vídeo, DVD o cámara de vídeo. -Conecte los cables de sonido RCA (opcionales) a “L - AUDIO - R” de la parte posterior del aparato y los otros extremos a los conectores de salida de sonido correspondientes en el dispositivo A/V. Conexión de un receptor de televisión digital, vídeo o DVD -Conecte el cable SCART del vídeo o DVD (opcional) al euroconector del vídeo o DVD. -Si desea conectar tanto el decodificador como el vídeo (o DVD), deberá conectar el decodificador al vídeo (o DVD) y conectar el vídeo (o DVD) al aparato. Conexión a un equipo -Conecte el cable D- sub (opcional) a “PC IN”, en la parte posterior del aparato, y el otro extremo a la tarjeta de vídeo del ordenador. -Conecte el cable estéreo de audio (opcional) a la entrada “PC AUDIO IN” en la parte posterior del equipo y el otro extremo a la salida “Audio Out” de la tarjeta de sonido del ordenador. Bloqueo Kensington

El bloqueo Kensington (opcional) es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. - Si desea usar un dispositivo de bloqueo, póngase en contacto con el distribuidor donde adquirió el televisor. - La ubicación del Bloqueo Kensington puede variar según los modelos. Botón de suspensión del televisor Botón numéricos para elegir un canal directamente Selección de canal de uno/dos dígitos : Aumento del volumen : Disminución del volumen Interrupción momentánea del sonido Selecciona el modo TV directamente Muestra el menú principal en pantalla. Selección de los efectos de sonido Canal anterior P: Canal siguiente P: Canal anterior Selección de fuente de entrada de vídeo Visualiza información acerca de la emisión seleccionada Sale del menú en pantalla Controla el cursor en el menú Apagado automático Selección de efectos de imagen Selección del modo de sonido Funciones de Teletexto Hold del teletexto Sale de la visualización del teletexto Índice del teletexto Página secundaria de teletexto Visualización de teletexto / mezclar información de teletexto y emisión normal Selección de tema de fastext P: Siguiente página de teletexto P: Página de teletexto anterior Selección del modo de teletexto (Lista o Flof) Mostrar teletexto Awaiting for explanation Selección de tamaño de teletexto El funcionamiento del mando a distancia se puede ver afectado por la luz brillante. Para obtener más detalles, consulte más instrucciones. Visualización del mando a distanciaEl cable de alimentación se encuentra en la parte posterior de la unidad.

1. Conecte el cordón eléctrico en un enchufe adecuado.

Se ilumina el indicador de modo en espera del panel inferior derecho.

2. Pulse el botón POWER en la sección inferior derecha del panel.

El programa que estaba viendo por última vez se vuelve a seleccionar de forma automática.

3. Pulse los botones numéricos (0~9) o de canales arriba/abajo ( / ) del mando a distancia o el botón

del panel inferior derecho. Cuando encienda el equipo pro primera vez, se le pedirá que elija el idioma en el que quiere que aparezcan los menús.

4. Para apagar el equipo, pulse de nuevo POWER .

Se puede dejar el Televisor en modo de espera para reducir el consumo de energía. El modo de espera es muy útil si desea interrumpir la visualización momentáneamente (durante la comida, por ejemplo).

1. Pulse el botón POWER del mando a distancia.

a pantalla se apaga y el indicador de modo de espera aparece en el panel inferior derecho.

2. Para volver a encender el equipo, pulse de nuevo POWER , los botón numéricos (0~9) o canal

siguiente/anterior ( / ). No deje el Televisor en modo de espera durante largos períodos de tiempo (cuando esté fuera de casa por vacaciones, por ejemplo). Lo más apropiado es desenchufar el cordón de corriente y el cable de la antena. Encendido y apagado Cómo poner el televisor en modo de espera Cuando el equipo se enciende por primera vez, se presenta automáticamente una serie de opciones de configuración básicas. Los ajustes siguientes están disponibles.

1. Pulse el botón POWER del mando a distancia.

Aparece el mensaje “Start Plug & Play” con “OK” seleccionado.

2. Seleccione el idioma apropiado pulsando los botones o .

Pulse el botón ENTER para confirmar la elección.

3. Aparece el mensaje “Comprobar la entrada de la antena” con la opción

“Aceptar” seleccionada. Pulse el botón ENTER . Compruebe que el cable de la antena esté conectado correctamente. Plug & Play Español-6

1. Deslice la tapa totalmente.

2. Coloque dos pilas de tamaño AAA.

Compruebe que los extremos “+” y “-” de las pilas concuerdan con el diagrama del interior del compartimiento.

3. Vuelva a colocar la tapa.

Si no va a usar el mando a distancia durante un largo período de tiempo, extraiga las pilas y guárdelas en un lugar fresco y seco. El mando se puede utilizar hasta una distancia de unos 7 metros del televisor. (Con un uso normal del TV,las pilas duran alrededor de un año.) Si el mando a distancia no funciona, haga estas comprobaciones:

1. ¿Está encendido el TV?

2. ¿Están invertidos los extremos positivo y negativo de las pilas?

3. ¿Se han agotado las baterías?

4. ¿Ha habido un corte de luz o el cable está desenchufado?

5. ¿Hay cerca una luz fluorescente o un letrero de neón?

Instalación de las pilas en el mando a distanciaEspañol-7 Idioma: Seleccione el idioma. País: Seleccione el país.

Guardado automático: Automáticamente busca y almacena los canales disponibles en el área local. Ajustar hora: Ajusta la hora actual del reloj del televisor. Si quiere volver a ajustar esta característica...

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Configuración” y pulse el botón ENTER .

Pulse los botones o para seleccionar “Plug & Play” y pulse el botón ENTER .

3. De este modo se cambiará o restablecerá la configuración.

4. Seleccione el país apropiado pulsando los botones o .

Pulse el botón ENTER para confirmar la elección.

5. Se visualiza el menú “Guardado automático” con la opción “Empezar”

seleccionada. Pulse el botón ENTER . La búsqueda de canales comenzará y terminará automáticamente. Después de memorizar todos los canales, se muestra “Ajustar hora” Pulse el botón ENTER en cualquier momento para interrumpir el proceso de memorización.

6. Pulse el botón ENTER .

Seleccione la “Hora” o el “Minuto” pulsando los botones

Establezca la “Hora” o el “Minuto” pulsando los botones

También puede ajustar la hora y los minutos pulsando los botones numéricos del mando a distancia.

7. Pulse el botón ENTER para confirmar el ajuste.

AJUSTE DE LOS CANALES

Puede explorar los rangos de frecuencia disponibles (la disponibilidad varía en función del país). Los números de programa adjudicados automáticamente puede que no se correspondan con los números de programa reales o deseados. No obstante, puede ordenar los números manualmente y borrar los canales que no desea ver.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Canal” y pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “País”.

3. Seleccione el país apropiado pulsando los botones o .

Pulse el botón ENTER para confirmar la elección.

4. Pulse los botones o para seleccionar “Guardado automático”

y pulse el botón ENTER .

5. Pulse el botón ENTER .

El televisor empezará a memorizar todos los canales disponibles. Pulse el botón ENTER en cualquier momento si desea interrumpir el proceso de memorización y volver al menú “Canal”.

6. Una vez memorizados todos los canales disponibles, aparecerá el menú

“Ordenar”. Memorización automática de canalesEspañol-8 Se pueden memorizar hasta 100 canales, que incluyen los que se reciben a través de redes por cable. Cuando memorice los canales manualmente, podrá elegir: Si se memoriza o no cada canal que se encuentre El número de programa con el que desea identificar cada canal memorizado

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Canal” y pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Guardado manual”

y pulse el botón ENTER .

3. Pulse el botón ENTER para seleccionar “Programa”.

4. Para asignar un número de programa a un canal, busque el número

correcto pulsando el botón o y pulse el botón ENTER .

5. Pulse los botones o para seleccionar “Color” y

pulse el botón ENTER .

6. Seleccione el estándar de color deseado pulsando varias veces los

botones o y, a continuación, pulse el botón ENTER .

7. Pulse los botones o para seleccionar “Sonido” y

pulse el botón ENTER .

8. Seleccione el estándar de sonido deseado pulsando varias veces los

botones o y, a continuación, pulse el botón ENTER . Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el sistema de sonido adecuado.

9. Si sabe el número del canal que desea almacenar, pulse el botón o

para seleccionar “Canal”. Pulse el botón ENTER . Seleccione C (canal aéreo) o S (canal por cable) pulsando el botón o . Pulse el botón para seleccionar el canal. Seleccione el número que desea pulsando el botón o y, a continuación, pulse el botón ENTER . Modo de canal: P (Modo Programa), C (Modo de canal aéreo), S (Modo Canal por cable)

10. Si no conoce los números de canal, pulse los botones o para

seleccionar “Buscar”. Pulse el botón ENTER . Realice la búsqueda pulsando los botones o y, a continuación, pulse el botón ENTER .

11. Pulse los botones o para seleccionar “Guardar” y pulse el botón

ENTER . Pulse los botones o para seleccionar “Aceptar” y pulse el botón ENTER .

12. Repita los pasos 3 a 11 para cada canal que quiera memorizar.

Programa: Selecciona un número de programa para el canal. Color: Ajusta el sistema de soporte del color. Sonido: Ajusta el sistema de soporte del sonido. Canal: Selecciona un canal. Buscar: Busca el valor de frecuencia del canal. Guardar: Guarda la configuración. Memorización manual de canalesEspañol-9 Puede elegir los canales que se excluirán en la operación de exploración de canales. Cuando se explore por los canales memorizados, los que se hayan seleccionado para que se omitan no se mostrarán. Todos los canales que no se haya especificado que se omitan se mostrarán durante la exploración.

1. Use los botones numéricos para seleccionar directamente el canal que se

2. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Canal” y pulse el botón ENTER .

3. Pulse los botones o para seleccionar “Añadir/Borrar” y pulse el

4. Al pulsar repetidamente el botón ENTER se alterna la adición o la

supresión de un canal.

5. Pulse los botones P o P para cambiar al canal apropiado y repita

el proceso anterior.

6. Pulse el botón EXIT para salir.

Puede ver cualquier canal (incluido un canal eliminado) utilizando los botones numéricos del mando a distancia. Edición de canales Puede intercambiar los números de dos canales para: Modificar el orden numérico en que los canales se han memorizado automáticamente. Asignar números fáciles de recordar a los canales que ve con más frecuencia.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Canal” y pulse el botón ENTER .

Pulse los botones o para seleccionar “Ordenar” y pulse el botón ENTER .

Pulse el botón ENTER para seleccionar “Desde”. Pulse los botones o hasta que aparezca el número del canal que desea cambiar. Pulse el botón ENTER

Pulse los botones o para seleccionar “Hasta” y pulse el botón ENTER . Pulse los botones o hasta que aparezca el nuevo número con el que desea identificar el canal. Pulse el botón ENTER

Pulse los botones o para seleccionar “Guardar” y pulse el botón ENTER . Pulse los botones o para seleccionar “Aceptar” y pulse el botón ENTER . El canal seleccionado se intercambia con el memorizado previamente con el número elegido.

Repita los pasos 3 a 5 para clasificar otro canal.

Pulse el botón EXIT para salir. Orden de los canales memorizadosEspañol-10 Los nombres de los canales se asignarán automáticamente si se emite la información del canal. Estos nombres se pueden cambiar y puede asignar nombres nuevos.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Canal” y pulse el botón ENTER .

Pulse los botones o para seleccionar “Nombre” y pulse el botón ENTER .

Si es necesario, seleccione el canal al que se va a asignar un nombre nuevo pulsando los botones

Pulse el botón ENTER

Repita los pasos 3 a 4 para cada canal al que se asigne un nombre nuevo.

Pulse el botón EXIT para salir. Asignación de nombres de canales Para... Seleccionar una letra, número o símbolo Desplazarse a la letra siguiente Retroceder a la letra anterior Confirme el nombre Entonces... Pulse el botón

Pulse el botón ENTER

Utilice la sintonización fina para ajustar manualmente un determinado canal a fin de que la recepción sea óptima.

1. Use los botones numéricos para seleccionar directamente el canal que

desee ajustar con precisión.

2. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Canal” y pulse el botón ENTER .

Pulse los botones o para seleccionar “Sintonización fina” y pulse el botón ENTER .

4. Pulse los botones o para ajustar la sintonización fina.

Pulse el botón ENTER

5. Pulse el botón EXIT para salir.

Los canales guardados en los que se haya efectuado un ajuste fino están marcados con un asterisco “ * ” en el lado derecho del número del canal, en la banda de canales. Yel número de canal se pone de color rojo. Para reiniciar el ajuste fino, seleccione “Restabl.” pulsado los botones

a continuación, pulse el botón ENTER

Sintonía fina de la recepción de canalesEspañol-11

Se puede seleccionar el tipo de imagen que mejor se corresponda a los requisitos de visualización.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Imagen” y pulse el botón ENTER .

Pulse el botón ENTER para seleccionar “Modo”.

para seleccionar el efecto de imagen deseado. Pulse el botón ENTER

Pulse el botón EXIT para salir. Dinámico: Selecciona la alta definición en la imagen, en una habitación luminosa. Estándar: Selecciona la visualización óptima de la imagen, en un entorno normal. Película: Selecciona una visualización agradable de la imagen, en una sala oscura. Personal: Selecciónelo para ver los ajustes de pantalla favoritos. (Consulte “Ajuste de imagen personal” en la página 11) Pulse el botón P. MODE del mando a distancia para seleccionar uno de los ajustes de imagen. El modo Imagen se debe ajustar independientemente para cada fuente de entrada. Si realiza cambios en estos valores, el modo de la imagen cambia de forma automática a “Personal”. Cambio del formato de la imagen Contraste: Ajusta la claridad y oscuridad entre los objetos y el fondo. Brillo: Ajusta el brillo de toda la pantalla. Nitidez: Ajusta el contorno de los objetos para que estén más o menos nítidos. Color: Ajusta los colores para que aparezcan más claros o más oscuros. Matiz (Sólo NTSC): Ajusta el color de los objetos haciendo que sean más rojos o verdes para que tengan un aspecto más natural. La unidad ofrece varias configuraciones que permiten controlar la calidad de imagen.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Imagen” y pulse el botón ENTER .

Pulse los botones o para seleccionar “Personal” y pulse el botón ENTER .

Pulse los botones o para seleccionar un elemento concreto. Pulse el botón ENTER

Pulse los botones o para reducir o aumentar el valor de un elemento concreto. Pulse el botón ENTER

5. Pulse el botón EXIT para salir.

Ajuste de imagen personalEspañol-12 Cada emisora tiene sus propias condiciones de señal, así que no resulta cómodo ajustar el volumen cada vez que se cambia de canal. Esta característica permite ajustar automáticamente el volumen del canal deseado, bajando el volumen del sonido cuando la señal de modulación es intensa, o elevando el volumen del sonido cuando la señal de modulación es débil.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Sonido” y pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Volumen autom.” y pulse el

Pulse los botones o para seleccionar “Act.” o “Des.. Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

Ajuste del volumen automáticamente

Puede seleccionar un tipo de efecto de sonido especial que se usará cuando se visualice una emisión concreta.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Sonido” y pulse el botón ENTER .

2. Pulse de nuevo el botón ENTER para seleccionar “Modo”.

para seleccionar el efecto de sonido deseado. Pulse el botón ENTER

4. Pulse el botón EXIT para salir.

Estándar: Selecciona el modo de sonido normal. Diálogo: Realza las voces respecto de los sonidos. Cambio del estándar de sonido También puede seleccionar estas opciones con sólo pulsar el botón S.MODE del mando a distancia. Puede seleccionar el tono de color que le resulte más cómodo para su vista.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Imagen” y pulse el botón ENTER .

Pulse los botones o para seleccionar “Tono color” y pulse el botón ENTER .

para seleccionar el ajuste de tono de color deseado. Pulse el botón ENTER

4. Pulse el botón EXIT para salir.

Cambio del tono del color Frío2: Hace que la temperatura del color sea más azul que en el menú “Frío1”. Frío1: Hace que el blanco sea azulado. Normal: Mantiene el color blanco sin modificaciones. Cálido1: Hace que el blanco sea rojizo. Cálido2: Hace que la temperatura del color sea más azul que en el menú “Cálido1”.Español-13

Puede establecer el reloj del TV para que aparezca la hora actual al pulsar el botón INFO. Si el ruido no desaparece sólo con la sintonización precisa, realice los ajustes de frecuencia hasta el máximo y vuelva a realizar la sintonización precisa.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “Hora”.

3. Pulse el botón ENTER para seleccionar “Ajustar hora”.

5. Pulse el botón EXIT para salir.

Si desconecta el cordón de alimentación, tendrá que establecer el reloj en hora otra vez. También puede definir la hora y los minutos pulsando los botones numéricos en el mando a distancia. Para... Vaya a “Hora” o “Minuto” Ajuste la “Hora” o los “Minuto” Pulse el botón ENTER . Pulse... El botón o El botón o Configuración y visualización de hora actual Puede seleccionar un período de tiempo entre 30 y 180 mins para que, cuando transcurran, el televisor pase automáticamente al modo de espera.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “Hora”.

3. Pulse los botones o para seleccionar “Temp. desc.” y pulse el

Pulse los botones o varias veces hasta que aparezca el tiempo deseado. (Des., 30, 60, 90, 120, 150, 180). Pulse el botón ENTER . El Televisor cambiará automáticamente a modo de espera cuando el temporizador llegue a 0.

5. Pulse el botón EXIT para salir.

Ajuste del temporizador de desconexión Pulse repetidamente el botón SLEEP del mando a distancia hasta que aparezca el intervalo deseado.Español-14 Puede ajustar los temporizadores de Des./Act. para que el Televisor: Se encienda automáticamente y sintonice el canal de su elección en el momento que seleccione. Se apague automáticamente a la hora que seleccione.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “Hora”.

3. Pulse los botones o para seleccionar “Temp. enc.” y pulse el

4. Pulse los botones o para ajustar “Hora” y pulse el botón para ir al

paso siguiente. Ajuste otras opciones utilizando el mismo método que se indica anteriormente. Cuando haya terminado, pulse el botón ENTER para volver.

5. Pulse los botones o para seleccionar “Temp. apag.” y pulse el

6. Pulse los botones o para ajustar “Hora” y pulse el botón para ir al

paso siguiente. Ajuste otras opciones utilizando el mismo método que se indica anteriormente. Cuando haya terminado, pulse el botón ENTER para volver.

7. Pulse el botón EXIT para salir.

El primer paso es ajustar el reloj del televisor. (consulte “Configuración y visualización de hora actual” en la página 13). También puede definir la hora y los minutos pulsando los botones numéricos en el mando a distancia. El ajuste “Activación” debe estar establecido en “Act.” para que los temporizadores funcionen. Encendido y apagado de la televisión automáticamente OTROS AJUSTES Cuando utilice la unidad por primera vez, debe seleccionar el idioma que se utilizará para visualizar menús e indicaciones.

1. Pulse el botón MENU para ver el menú en pantalla.

Pulse los botones o para seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Idioma” y pulse el botón

3. Seleccione un idioma pulsando varias veces los botones o .

Pulse el botón ENTER . Puede elegir uno de los 12 idiomas.

4. Pulse el botón EXIT para salir.

Selección del idiomaEspañol-15 Si no se recibe ninguna señal o la señal es muy débil, una pantalla azul sustituirá automáticamente el fondo ruidoso de la imagen. Si desea continuar visualizando la imagen deficiente, ajuste el modo “Pantalla Azul” en “Des.”.

1. Pulse el botón MENU para ver el menú. Pulse los botones o para

seleccionar “Configuración” y pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Pantalla azul ” y

pulse el botón ENTER .

Pulse los botones o para seleccionar “Act.” o “Des.. Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

Ajuste del modo Pantalla Azul Puede elegir entre varias fuentes externas conectadas a las tomas de entrada del televisor.

1. Pulse el botón MENU para ver el menú.

Pulse el botón ENTER para seleccionar “Entrada”.

2. Pulse de nuevo el botón ENTER para seleccionar “Fuentes”.

3. Seleccione el dispositivo que desea pulsando de forma repetida el botón

o . Pulse el botón ENTER . Selección de la fuente Pulse el botón SOURCE hasta seleccionar la fuente de entrada que desea. TV mode Para seleccionar el modo de TV pulse el botón TV o los botones P / en el mando a distancia; no es posible seleccionarlo pulsando el botón SOURCE. Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.

1. Pulse el botón MENU para ver el menú.

Pulse el botón ENTER para seleccionar “Entrada”.

2. Pulse los botones o para seleccionar “Editar nombre” y pulse el

3. Pulse los botones o para seleccionar la fuente de entrada que

desea editar. Pulse el botón ENTER .

4. Pulse los botones o para seleccionar el dispositivo deseado.

Pulse el botón ENTER .

5. Pulse el botón EXIT para salir.

Edición de los nombres de fuentes de entradaEspañol-16 USO DE LA FUNCIÓN DE TELETEXTO Muchos canales de Televisor incluyen “teletexto”, páginas de información escrita que proporciona datos como: Horas de los programas de televisión Boletines de noticias y partes meteorológicos Resultados deportivos Subtítulos para sordos Las páginas de teletexto se organizan en seis categorías : Parte

Contenido Número de página seleccionado. Identidad de la emisora. Número de página actual o estado de la búsqueda. Fecha y hora. Texto. Información de estado. Decodificador de teletexto Puede visualizar la información del teletexto en cualquier momento, pero la recepción de la se al debe ser buena. Si no es así: Se puede perder información Algunas páginas no se visualizarán Para activar el modo de teletexto y visualizar la página de ndice:

Mediante los botón P () o P () seleccione el canal que proporciona el servicio de teletexto.

Pulse el botón TTX/MIX () para activar el modo de teletexto. se visualiza el contenido de la página. Se puede volver a visualizar en cualquier momento si se pulsa el botón MENU () .

3. Pulse de nuevo el botón TTX/MIX ().

La emisión se reproducirá simultáneamente con la página del teletexto en la pantalla.

4. Vuelva a pulsar el botón TV () para salir del teletexto.

Si aparece algún carácter extraño mientras se visualiza el texto, compruebe que el idioma de Text (texto) es el mismo que el idioma en el modo de menú “configuración”. Si ambos idiomas son diferentes, seleccione el mismo idioma en el menú “configuración”. Visualización de informaciones del teletextoEspañol-17 Pulse los botón numéricos en el mando a distancia para introducir los números de página directamente:

Introduzca los tres dígitos del número de la página que se enumera en el índice pulsando los botón numéricos correspondientes.

Si la página seleccionada está vinculada con varias páginas secundarias, éstas se mostrarán secuencialmente. Para congelar la imagen en una página, pulse el botón ( ). Para reanudar, vuelva a pulsar el bon ( ).

3. Uso de varias opciones de pantalla:

Para visualizar... Tanto la información del teletexto como la emisión normal Texto oculto (respuestas a juegos, por ejemplo) La pantalla normal Página secundaria, escriba los 4 dígitos del número Página siguiente Página anterior O doble de las letras en: Mitad superior de la pantalla Mitad inferior de la pantall La pantalla normal Pulse... TTX/MIX ( ) INFO ( ) INFO ( ) DUAL I-II ( )

Una vez Dos veces Tres veces Selección de una página de teletexto específica Las distintos temas que aparecen en las páginas del teletexto tienen varios colores, y se pueden seleccionar utilizando los botón coloreados del mando a distancia.

Pulse el botón TTX/MIX () para visualizar la página de índice del teletexto.

Pulse el botón del color correspondiente para el tema que desear seleccionar (los temas disponibles se enumeran en la línea de información de estado).

3. Pulse el botón rojo para mostrar la página anterior.

Pulse el botón verde para mostrar la página siguiente.

Para salir de la visualización de teletexto, vuelva a pulsar el botón TV ( ). Uso de Fastext para seleccionar una página del teletexto Puede memorizar hasta cuatro páginas de teletexto y acceder a ellas en cualquier momento.

1. Seleccione el modo LIST utilizando el botón

se utiliza para cambiar entre los modos de LIST y FLOF.

2. Pulse el botón de color que corresponda a la página que se va a sustituir.

3. Introduzca el nuevo número de página utilizando los botones numéricos.

4. Repita los pasos 2 y 3 con cada página que se va a memorizar, utilizando

un botón de color distinto cada vez.

Pulse el botón SLEEP

hasta que parpadee el bloque correspondiente. Memorización de páginas de teletextoEspañol-18

A continuación se muestra la configuración de visualización de Windows para un ordenador típico. Probablemente la pantalla real de su PC sea distinta; dependerá de la versión concreta de Windows y de la tarjeta de vídeo que tenga. Pero aunque las pantallas reales tengan un aspecto diferente, se aplicarán los mismos ajustes básicos y la misma información en la mayoría de los casos. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.)

Primero, haga clic en “Control Panel” dentro del menú Inicio de Windows.

2. Cuando aparezca la pantalla del panel de control, haga clic en

“Appearance and Themes” aparecerá un cuadro de diálogo.

3. Cuando aparece la pantalla de Panel de control, haga clic en

“Display” y aparecerá el cuadro de diálogo Propiedades de Pantalla.

4. Navegue hasta la ficha “Settings” en el cuadro de diálogo

Propiedades de Pantalla. La configuración adecuada del tamaño es: Óptima LW15M2: 1024 X 768 LW17M2: 1280 X 1024 LW20M2: 800 X 600 Si existe una opción de frecuencia vertical en ese cuadro de diálogo de configuración dela pantalla, el valor correcto es “60” o “60 Hz”. Si no, basta con hacer clic en “OK” y salir del cuadro de diálogo. Configuración del software del PC (basado en Windows XP) No se admite el modo entrelazado. El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar. Modo de visualización Tanto la posición en la pantalla como el tamaño varían dependiendo del tipo de monitor del PC y de su resolución. Se recomiendan las resoluciones de la tabla. (Son compatibles todas las resoluciones entre los límites admitidos) Modo VGA LW15M2/ LW17M2/ LW20M2 VGA LW15M2/ LW17M2/ LW20M2 SVGA LW15M2/ LW17M2/ LW20M2 XGA LW15M2/ LW17M2 SXGA LW17M2 Resolución 720X400 640X480 640X480 800X600 800X600 1024X768 1024X768 1280X1024 1280X1024 Frecuencia horizontal (Hz) 31,469 31,469 37,500 46,875 37,879 48,363 60,023 63,981 79,976 Frecuencia del vertical (Hz) 70,087 59,940 75,000 75,000 60,317 60,004 75,029 60,020 75,025 Frecuencia del reloj de píxeles (MHz) 28,322 25,175 31,500 49,500 40,000 65,000 78,750 108,000 135,000 Polaridad sincronizada (H/V)

+ / +Español-19 Selección del PC Sintonización gruesa y fina de la imagen (Bloqueo de Imagen): El propósito del ajuste de imagen calidad es remitir o reducir el ruido de la imagen. Si no se eliminan mediante la sintonización Fina, ajuste la frecuencia lo mejor que pueda (grueso) y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla.

Ajustes predefinidos: Pulse el botón SOURCE para seleccionar el modo PC.

2. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Configuración” y pulse el botón ENTER .

3. Pulse los botones o para seleccionar “PC” y pulse el botón

4. Pulse el botón ENTER para seleccionar “Bloqueo de Imagen”.

5. Pulse los botones o para seleccionar “Grueso” o “Fino” y pulse el

6. Pulse los botones o para ajustar la calidad de la pantalla.

Pulse el botón ENTER .

7. Pulse el botón EXIT para salir.

Cambio de la posición de la imagen (Posición): Ajuste la posición de la pantalla del PC si no se ajusta a la pantalla del TV.

1. Siga las instrucciones de 1 a 3 del apartado “Sintonización gruesa y fina

de la imagen (Bloqueo de Imagen)”.

2. Pulse los botones o para seleccionar “Posición” y pulse el botón

3. Pulse el botón o para ajustar la posición horizontal.

Pulse el botón o para ajustar la posición vertical. Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

Inicialización de los ajustes de imagen (Restablecer imagen): Puede sustituir todos los ajustes de imagen con los ajustes predeterminados de fábrica.

1. Siga las instrucciones de 1 a 3 del apartado “Sintonización gruesa y fina

de la imagen (Bloqueo de Imagen)”.

2. Pulse los botones o para seleccionar “Restablecer imagen” y pulse

3. Pulse el botón EXIT para salir.

Configuración automática de la pantalla del PC (Ajuste automático): El ajuste automático permite que la pantalla de PC de la unidad se ajuste automáticamente a la señal de vídeo de PC entrante. Los valores Fino, Grueso y Posición se ajustan automáticamente.

1. Siga las instrucciones de 1 a 3 del apartado “Sintonización gruesa y fina

de la imagen (Bloqueo de Imagen)”.

2. Pulse los botones o para seleccionar “Ajuste automático” y pulse

3. Pulse el botón EXIT para salir.Español-20

Especificaciones técnicas y medioambientales

RECOMENDACIONES PARA EL USO

No hay imagen o sonido. La imagen es normal pero no hay sonido. No hay imagen o es en blanco y negro. Interferencia en el sonido y la imagen. Imagen borrosa o nevada, sonido distorsionado. Anomalías del mando a distancia. Mensaje “Comprobar el cable de señal.” En modo PC, se muestra el mensaje “Modo no compatible”. La pantalla TFT LCD utiliza un panel compuesto por subpíxeles (LW15M2 - 2.359.296, LW17M2 - 3.932.160, LW20M2 - 1.440.000) fabricado mediante un proceso de muy alta tecnología. No obstante, pueden existir algunos píxeles brillantes u oscuros en la pantalla que, en cualquier caso, no afectarán al funcionamiento del producto. Compruebe que el cable de alimentación esté enchufado a la toma de pared.

Asegúrese de haber pulsado el botón POWER inferior derecha del panel. Compruebe los ajustes de contraste y luminosidad de la imagen. Compruebe el volumen. Compruebe el volumen. Compruebe si se ha pulsado el botón MUTE en el mando a distancia. Ajuste la configuración de color. Compruebe que el sistema de emisión seleccionado sea correcto. Intente identificar el aparato eléctrico que está afectando al televisor y aléjelo. Enchufe el televisor en una toma de corriente diferente. Compruebe la dirección, la ubicación y las conexiones de la antena. Esta interferencia a menudo se debe al uso de una antena interna. Sustituya las pilas del mando a distancia. Limpie el borde superior del mando a distancia (ventana de transmisión). Compruebe los terminales de la pila.

Compruebe que el cable de señal se haya conectado firmemente al PC o a la fuente de vídeo. Compruebe que el PC o la fuente de vídeo estén encendidos Compruebe el máximo de la resolución y la frecuencia del adaptador de vídeo.

1. Utilize as teclas numéricas para seleccionar directamente o canal que

para seleccionar “Tempo”.

para seleccionar “Tempo”.

para seleccionar “Tempo”.

para seleccionar “Lista de fontes”.

4. Repita os passos 2 e 3 para cada página que pretende memorizar,
