MODE D'EMPLOI LW20M25CP SAMSUNG

• N'affichez pas une image fixe sur l'écran LCD plus de 2 heures. Cela pourrait provoquer une rémanence de l'image à l'écran. Cette rémanence de l'image est également appelée "brûlure de l'écran". Pour éviter une telle rémanence de l'image à l'écran, réduisez la luminosité et le contraste de l'écran lorsque vous laissez une image fixe affichée.

• Regarder l'écran LCD du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à droite et au centre de l'écran, à cause de la différence d'émission de lumière sur l'écran. La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran. Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie.

• L'affichage d'images fixes de jeux vidéo et d'ordinateurs pendant plus longtemps qu'une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la "luminosité" et le "contraste" lors de l'affichage d'images fixes. Vorsichtsmaßnahmen beim Anzeigen von Standbildern Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.

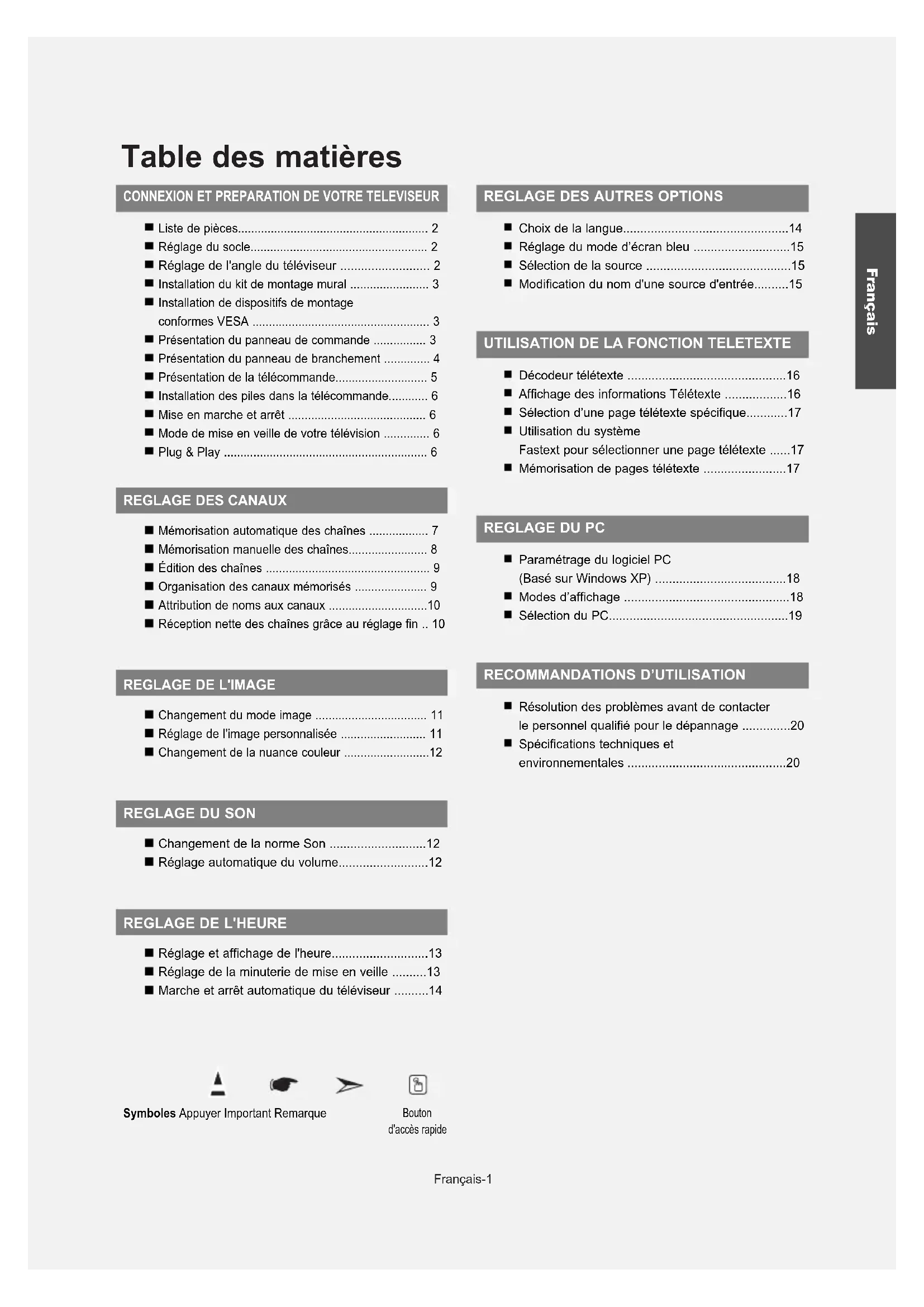

• Liste de pièces p. 2
• Réglage du socle p. 2
• Réglage de l'angle du téléviseur p. 2
• Installation du kit de montage mural p. 3
• Installation de dispositifs de montage conformes VESA p. 3
• Présentation du panneau de commande p. 3
• Présentation du panneau de branchement p. 4
• Présentation de la télécommande p. 5
• Installation des piles dans la télécommande p. 6
• Mise en marche et arrêt p. 6
• Mode de mise en veille de votre télévision p. 6
• Plug & Play p. 6

• Mémorisation automatique des chaînes p. 7
• Mémorisation manuelle des chaînes p. 8
• Édition des chaînes p. 9
• Organisation des canaux mémorisés p. 9
• Attribution de noms aux canaux p. 10
• Réception nette des chaînes grâce au réglage fin p. 10

Changement du mode image .................................. 11 Réglage de l'image personnalisée .......................... 11 Changement de la nuance couleur ..........................12

Réglage et affichage de l'heure............................13 Réglage de la minuterie de mise en veille ..........13 Marche et arrêt automatique du téléviseur ..........14

REGLAGE DES AUTRES OPTIONS

• Choix de la langue p. 14
• Réglage du mode d’écran bleu p. 15
• Sélection de la source p. 15
• Modification du nom d'une source d'entrée p. 15

UTILISATION DE LA FONCTION TELETEXTE

• Décodeur télétexte p. 16
• Affichage des informations Télétexte p. 16
• Sélection d’une page télétexte spécifique p. 17
• Utilisation du système Fastext pour sélectionner une page télétexte p. 17
• Mémorisation de pages télétexte p. 17

Paramétrage du logiciel PC (Basé sur Windows XP) ......................................18 Modes d’affichage ................................................18 Sélection du PC....................................................19

RECOMMANDATIONS D’UTILISATION

Résolution des problèmes avant de contacter le personnel qualifié pour le dépannage ..............20 Spécifications techniques et environnementales ..............................................20 Symboles Appuyer Important Remarque Bouton d'accès rapideFrançais-2

CONNEXION ET PREPARATION DE VOTRE TELEVISEUR

Liste de pièces Veuillez vous assurer que les composants suivants sont bien inclus avec votre téléviseur LCD. Le cas échéant, contactez votre revendeur. Télécommande et batteries (AAA x 2) Cordon d'alimentation Kit de fixation murale Instructions d'utilisation Carte de garantie Carte réseau de service Guide de sécurité Cartes d'enregistrement Réglage du socle (1) (2)

Placez la partie avant du téléviseur sur une table, en posant l'écran sur un chiffon doux ou un coussin, comme illustré à la figure (1). - Alignez le bas du téléviseur le long du bord de la table.

Appuyez sur l'arrière du téléviseur, au centre. Réglez le socle comme illustré à la figure (2) tout en appuyant sur le bouton “Pousser” à l'arrière du socle.

3. Placez le téléviseur sur la table, de

manière stable. Lorsque vous réglez le socle, appuyez sur le bouton “Pousser” situé à l'arrière. Réglage de l'angle du téléviseur

1. La figure (1) illustre l'angle de réglage (0°~13°) lorsque vous utilisez le téléviseur LCD sur son socle.

Un angle trop important peut faire basculer le téléviseur LCD et l'endommager.

2. La figure (2) illustre l'angle de réglage (13°~80°) lorsque vous faites passer le téléviseur LCD du socle au

3. La figure (3) illustre l'angle de réglage (0°~10°) lorsque vous utilisez le téléviseur LCD en montage mural.

Vous entendrez un "clic" lors du passage de l'angle de 1 à 2 ou de 3 à 2. (1) Réglage de l'angle lors de l'utilisation du téléviseur sur son socle. (2) Réglage de l'angle lors du passage du socle au montage mural (1 3, 3 1) (3) Réglage de l'angle lors du montage mural du téléviseur LCD Lorsque vous réglez le socle, appuyez sur le bouton “Pousser” situé à l'arrière. Bouton Pousser 17” 15”, 20” 20”15”, 17”Français-3 Présentation du panneau de commande POWER Appuyez sur ce bouton pour allumer ou éteindre le téléviseur. Pour changer de canal. Dans le menu à l'écran, utilisez les boutons de la même manière que les boutons et de la télécommande. (Vous pouvez allumer votre téléviseur sans votre télécommande à l'aide de ces boutons.) Appuyez pour diminuer ou augmenter le volume. Dans le menu à l'écran, utilisez les boutons de la même manière que les boutons et de la télécommande. MENU Appuyez sur ce bouton pour afficher le menu des fonctions de votre téléviseur. SOURCE Bascule entre toutes les sources d'entrée disponibles. (TV - Ext. - AV - S-Vidéo - PC). Dans le menu à l'écran, utilisez ce bouton de la même manière que le bouton ENTER de la télécommande. (PRISE CASQUE) Connectez un casque externe à cette prise pour une écoute privée. Voyant d'alimentation Clignote puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille. Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur. Enceintes La couleur et la forme du produit peuvent varier en fonction du modèle. Les accessoires de montage mural (vendus séparément) vous permettent de fixer votre téléviseur au mur. Pour plus d'informations sur l'installation du kit de montage mural, reportez-vous aux instructions fournies avec les composants du kit. Faites appel à un technicien pour obtenir de l'assistance lors de l'installation du support mural. Samsung Electronics n'est pas responsable de tout dommage au produit ou toute blessure sur vous-même ou une autre personne si vous choisissez d'installer le téléviseur vous-même. Installation du kit de montage mural Installation de dispositifs de montage conformes VESA (2) (3) Lorsque vous réglez le socle, appuyez sur le bouton “Pousser” situé à l'arrière.

1. Placez le téléviseur sur la table, écran vers le bas, sur un chiffon doux ou un coussin.

2. Réglez le socle en appuyant sur le bouton “Pousser” situé à l'arrière.

3. Alignez le patin de montage (non fourni) sur les trous situés au bas du socle et fixez le patin à l'aide des

quatre vis fournies avec la base de type bras articulé, le support mural ou autre (non fournis). LW15M2/LW17M2 LW20M2 Plaque de fixation (vendus séparément) Bouton PousserFrançais-4 Présentation du panneau de branchement Entrée del’alimentation Lorsque vous raccordez un appareil externe au téléviseur, assurez-vous que l'appareil est arrêté. Lorsque vous connectez un périphérique externe, faites correspondre les couleurs du terminal de connexion et du câble. La couleur et la forme du produit peuvent varier en fonction du modèle.Français-5 Branchement à un réseau de télévision câblé ou hertzien (en fonction du modèle) Afin d’afficher correctement les canaux de télévision, un signal doit être reçu par le téléviseur/moniteur depuis l’une des sources suivantes : -Une antenne extérieure / Un réseau de télévision câblée / Un réseau satellite Branchement de périphériques audio/vidéo externes

Connectez le câble RCA (en option) ou S-VIDEO (en option) à un périphérique A/V externe approprié tel qu'un magnétoscope, un lecteur DVD ou un caméscope. - Connectez les câbles audio RCA (en option) au connecteur “L - AUDIO – R” situé à l'arrière de votre poste et aux connecteurs de sortie audio correspondants sur le périphérique A/V. Branchement d'un boîtier décodeur, d'un magnétoscope ou d'un lecteur DVD -Connectez le câble SCART (en option) du magnétoscope ou du lecteur DVD au connecteur SCART de ces appareils. -Si vous souhaitez brancher en même temps le boîtier décodeur et le magnétoscope (ou lecteur DVD), branchez ces appareils ensemble puis connectez le magnétoscope (ou le lecteur DVD) à votre poste. Branchement Ordinateur

Connectez le câble D-Sub (en option) au connecteur “PC IN” situé à l'arrière de votre poste et à la carte vidéo de votre ordinateur. -Connectez le câble audio stéréo (en option) au connecteur “PC AUDIO IN” situé à l'arrière de votre poste et au connecteur “Audio Out” de la carte son de votre ordinateur. Verrou Kensington - Le verrou Kensington (en option) est un dispositif utilisé pour fixer physiquement le système dans le cas d'une utilisation dans un endroit public. -Pour utiliser un dispositif de verrouillage, contactez le revendeur de votre téléviseur. - L'emplacement du verrou Kensington peut varier en fonction du modèle. Bouton veille du téléviseur Boutons numériques d’accès direct aux chaînes Sélection de canaux à 1 ou 2 chiffres : Augmenter le volume : Réduire le volume Arrêt temporaire du son Permet d'accéder directement au mode TV Affiche le menu principal à l'écran Sélection des effets sonores Canal précédent P: Chaîne suivante P: Chaîne précédente Sélection de la source d'entrée Afficher les informations relatives au programme en cours Permet de quitter le menu à l'écran Déplacement du curseur dans le menu Arrêt automatique Sélection des effets visuels Sélection du mode audio Fonctions télétexte Pause Télétexte Sortir du Télétexte Index Télétexte Page secondaire Télétexte Affichage Télétexte / Afficher à la fois informations Télétexte et le programme normal Sélection de sujets Fastext P: Page Télétexte suivante P: Page Télétexte précédente Sélection du mode Télétexte (LIST/FLOF) Affichage du Télétexte Mémorisation Télétexte Sélection de la taille du Télétexte Une lumière intense peut affecter le bon fonctionnement de la télécommande. Pour plus d'informations, reportez-vous aux instructions supplémentaires. Présentation de la télécommandeLe câble relié au secteur est fixé à l'arrière du téléviseur/moniteur.

1. Relier le câble principal à la prise appropriée.

Le voyant de veille s'allume sur le panneau inférieur droit.

2. Appuyez sur le bouton POWER situé en bas à droite de votre unité.

Le dernier programme que vous avez regardé est automatiquement re-sélectionné.

3. Appuyez sur les boutons numériques (0~9) ou sur les boutons de chaîne ( / ) de la télécommande, ou

sur le bouton situé sur le panneau inférieur droit du téléviseur. Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquelle vous souhaitez que les menus s'affichent.

4. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER .

Ce mode permet de réduire la consommation électrique. Le mode veille peut être utile lorsque vous souhaitez éteindre temporairement (pendant un repas par exemple).

1. Appuyez sur le bouton POWER de la télécommande.

L'écran est éteint et le voyant de veille apparaît sur le panneau inférieur droit.

2. Pour mettre votre téléviseur sous tension, appuyez simplement sur le bouton POWER , les boutons

numériques (0~9) ou le bouton channel up/down ( / ). Ne laissez pas le téléviseur/moniteur en mode attente pendant de longues périodes (lorsque vous êtes en vacances par exemple). Il est conseillé de débrancher le téléviseur du secteur et de l'antenne. Mise en marche et arrêt Mode de mise en veille de votre télévision Lorsque le téléviseur est allumé pour la première fois, plusieurs réglages de base sont à faire l'un après l'autre. Ils vous sont automatiquement présentés. Les réglages suivants sont disponibles.

1. Appuyez sur le bouton POWER de la télécommande.

Le message “Start Plug & Play” s'affiche lorsque “OK” est sélectionné.

2. Sélectionnez la langue appropriée à l'aide de la touche ou .

Appuyez sur le bouton ENTER pour confirmer votre choix.

3. Le message “Vérifier I'entrée de I'antenne.”, la touche “OK” est alors

sélectionnée. Appuyez sur le bouton ENTER . Vérifiez que le câble de l'antenne est correctement branché. Plug & Play Français-6

1. Faites coulisser le couvercle complètement.

2. Placez deux piles AAA.

Assurez-vous de faire correspon dre les pôles “+” et “-” des piles avec le schéma situé à l'intérieur du compartiment.

3. Replacez le couvercle.

Retirez les piles et stockez-les dans un endroit frais et sec si vous n'utilisez pas la télécommande pendant longtemps. La télécommande peut être util isée jusqu'à environ 7 mètres de la télévision. (Pour une utilisation type de la télévision, les piles durent environ un an.) Si la télécommande ne fonctionne pas, vérifiez ce qui suit :

1. La télévision est-elle allumée?

2. Les pôles (+ / -) des piles sont-ils inversés?

3. Les piles sont-elles usagées?

4. Y a-t-il une coupure d'alimentation ou le cordon d'alimentation est-il débranché ?

5. Y a-t-il une lampe fluorescente ou un néon à proximité?

Installation des piles dans la télécommandeFrançais-7 Langue : Sélectionnez votre langue. Pays : Sélectionnez votre pays.

Mémorisation Auto : Recherche et mémorise automatiquement les chaînes disponibles dans la zone locale. Régl. horl. : Règle l'heure de l'horloge du téléviseur selon l'heure actuelle. Pour réinitialiser cette fonction…

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur la touche

pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur la touche ou pour sélectionner “Plug & Play”,

puis sur la touche ENTER .

3. Les paramètres sont modifiés ou réinitialisés.

4. Sélectionnez la pays appropriée à l'aide de la touche ou .

Appuyez sur le bouton ENTER pour confirmer votre choix.

5. Le menu “Mémorisation Auto” s'affiche. La commande “Démarrer” est

sélectionnée. Appuyez sur le bouton ENTER . La recherche des chaînes débute et s'arrête automatiquement. Lorsque toutes les chaînes disponibles ont été enregistrées, le menu “Régl. horl.” s'affiche. Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de mémorisation.

6. Appuyez sur le bouton ENTER .

Sélectionnez l' “Heure” ou les “Minute” à l'aide de la touche

Validez l' “Heure” ou les “Minute” à l'aide de la touche

Vous pouvez également régler les heures et les minutes en appuyant sur les touches numériques de la télécommande.

7. Appuyez sur le bouton ENTER pour confirmer votre choix.

Vous pouvez chercher les plages de fréquences disponibles par balayage (leur disponibilité dépend de votre pays). Il est possible que les numéros de programmes alloués automatiquement ne correspondent pas aux numéros de programmes souhaités ou actuels. Vous pouvez toutefois organiser les numéros manuellement et effacer les chaînes que vous ne souhaitez pas regarder.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ou pour sélectionner “Canal”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Pays”.

3. Sélectionnez la pays appropriée à l'aide de la touche ou .

Appuyez sur le bouton ENTER pour confirmer votre choix.

4. Appuyez sur le bouton ou pour sélectionner “Mémorisation Auto”,

puis sur la touche ENTER .

5. Appuyez sur le bouton ENTER .

Le téléviseur commence la mémorisation de toutes les chaînes disponibles. Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de mémorisation et retourner au menu “Canal”.

6. Lorsque toutes les chaînes disponibles ont été enregistrées, le menu

“Tri des canaux” s'affiche. Mémorisation automatique des chaînesFrançais-8 Vous pouvez mémoriser jusqu’à 100 chaînes, y compris celles reçus via les réseaux câblés. Lors de la mémorisation manuelle des chaînes, vous pouvez choisir : De mémoriser ou non chaque chaîne trouvée. Le numéro du programme qui vous servira à identifierchaque chaîne mémorisée.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Canal”, puis sur la touche ENTER .

2. Appuyez sur le bouton ou pour sélectionner

“Mémorisation Manuelle”, puis sur la touche ENTER .

3. Appuyez sur le bouton ENTER pour sélectionner “Programme”.

4. Pour attribuer un numéro de programme à un canal, vous pouvez trouver

le chiffre correspondant en appuyant sur le bouton ou puis appuyez sur le bouton ENTER .

5. Appuyez sur le bouton ou pour sélectionner “Syst. coul.”,

puis sur la touche ENTER .

6. Sélectionnez les couleurs normalisées voulues en appuyant de façon

répétée sur la touche ou , puis sur la touche ENTER .

7. Appuyez sur le bouton ou pour sélectionner “Système Sonore”,

puis sur la touche ENTER .

8. Sélectionnez la norme audio voulue en appuyant de façon répétée sur la

touche ou , puis sur la touche ENTER . S'il n'y a aucun son ou si le son est anormal, re-sélectionnez la norme Son requise.

9. Si vous connaissez le numéro de la chaîne à enregistrer, appuyez sur le

bouton ou pour sélectionner “Canal”. Appuyez sur le bouton ENTER . Sélectionnez C (Chaîne par voie hertzienne) ou S (Chaîne câblée) en appuyant sur le bouton ou . Appuyez sur la touche pour sélectionner la chaîne. Sélectionnez le numéro de votre choix en appuyant sur le bouton ou puis appuyez sur le bouton ENTER . Channel mode : P (Mode Programme), C (Mode chaîne par voie hertzienne), S (Mode chaîne câblée)

10. Si vous ne connaissez pas les numéros des chaînes, appuyez sur le

bouton ou pour sélectionner “Recherche”. Appuyez sur le bouton ENTER . Effectuez la recherche à l'aide des boutons ou , puis appuyez sur le bouton ENTER .

11. Appuyez sur le bouton ou pour sélectionner “Mémoriser”,

puis sur la touche ENTER . Appuyez sur le bouton ou pour sélectionner “OK”, puis sur la touche ENTER .

12. Répétez les étapes 3 à 11 pour chaque canal à mémoriser.

Programme : Sélectionne un numéro de programme pour la chaîne. Syst. coul. : Définit la norme de couleur. Système Sonore : Définit la norme audio. Canal : Sélectionne une chaîne. Recherche : Recherche la valeur de fréquence de la chaîne. Mémoriser : Enregistre vos réglages. Mémorisation manuelle des chaînesFrançais-9 Vous pouvez exclure des chaînes que vous avez choisies parmi celles que vous avez balayées. Lorsque vous balayez les chaînes mémorisées, celles que vous avez choisies d'éviter ne s’affichent pas. Toutes les chaînes que vous ne choisissez pas spécifiquement d'éviter s’affichent lors du balayage.

1. Utilisez les boutons numériques pour sélectionner directement la chaîne à

ajouter ou à supprimer.

2. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ou pour sélectionner “Canal”, puis sur la touche ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Ajouter/Supprimer”,

puis sur la touche ENTER .

4. Si vous appuyez plusieurs fois sur le bouton ENTER , la fonction

bascule entre l'ajout et la suppression de chaînes.

5. Appuyez sur les boutons P ou P pour passer à la chaîne appropriée,

puis répétez ce qui précède.

6. Appuyez sur le bouton EXIT pour quitter le menu.

Vous pouvez afficher n'importe quelle chaîne (y compris une chaîne effacée) en utilisant les boutons numériques de la télécommande. Édition des chaînes Vous pouvez intervertir les numéros de deux chaînes pour : Changer l’ordre numérique dans lequel ces chaînes ont été automatiquement mémorisées. Attribuer des numéros facilement mémorisables aux chaînes que vous regardez le plus souvent.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Canal”, puis sur la touche ENTER .

Appuyez sur le bouton ou pour sélectionner “Tri des canaux”, puis sur la touche ENTER .

3. Appuyez sur le bouton ENTER pour sélectionner “De”.

Appuyez sur le bouton ou jusqu'à ce que le numéro de chaîne à modifier s'affiche. Appuyez sur le bouton ENTER .

Appuyez sur le bouton ou pour sélectionner “A”, puis sur la touche ENTER . Appuyez sur le bouton ou jusqu'à ce qu'apparaisse le nouveau numéro à attribuer à la chaîne. Appuyez sur le bouton ENTER .

Appuyez sur le bouton ou pour sélectionner “Mémoriser”, puis sur la touche ENTER . Appuyez sur le bouton ou pour sélectionner “OK”, puis sur la touche ENTER . La chaîne sélectionnée est échangée avec celle mémorisée auparavant avec le numéro choisi.

Répétez les étapes 3 à 5 pour classer une autre chaîne.

Appuyez sur le bouton EXIT pour quitter le menu. Organisation des canaux mémorisésFrançais-10 Les noms de chaînes sont attribués automatiquement lorsque les informations des chaînes sont émises. Ces noms peuvent être changés, vous autorisant à attribuer de nouveaux noms.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Canal”, puis sur la touche ENTER .

Appuyez sur le bouton ou pour sélectionner “Nom station”, puis sur la touche ENTER .

3. Si nécessaire, sélectionnez la chaîne à renommer à l'aide de la

touche ou . Appuyez sur le bouton ENTER .

Les caractères disponibles sont : Les lettres de l’alphabet (A~Z) Les nombres (0~9) Les caractères spéciaux (-, espace)

Répétez les étapes 3 à 4 pour chaque canal à attribuer à un nouveau nom.

Appuyez sur le bouton EXIT pour quitter le menu. Attribution de noms aux canaux Pour... Sélectionner une lettre un nombre ou un symbole Passer à la lettre suivante Revenir à la lettre précédente Confirmer le nom Alors... Appuyez sur le bouton

Appuyez sur le bouton

Appuyez sur le bouton

Appuyez sur le bouton ENTER . Utilisez la syntonisation précise pour régler manuellement une chaîne spécifique en vue d'une réception optimale.

1. Utilisez le pavé numérique pour sélectionner directement la chaîne à

2. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Canal”, puis sur la touche ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Réglage fin”,

puis sur la touche ENTER .

4. Appuyez sur le bouton ou pour effectuer une syntonisation précise.

Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Les chaînes réglées et mémorisées sont repérées par un astérisque “*” placé à droite de leur numéro dans la bannière des chaînes. Le numéro de la chaîne devient rouge. Pour réinitialiser le réglage, sélectionnez “Réinitial.” à l'aide de la touche ou , puis appuyez sur la touche ENTER . Réception nette des chaînes grâce au réglage finFrançais-11

Vous pouvez sélectionner le type d'image qui correspond le mieux à vos exigences d'affichage.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Image”, puis sur la touche ENTER .

Appuyez sur le bouton ENTER pour sélectionner “Mode”.

Appuyez sur le bouton

pour sélectionner l'effet visuel désiré. Appuyez sur le bouton ENTER

Appuyez sur le bouton EXIT pour quitter le menu.

Dynamique : Sélectionne l'affichage des images en haute définition, pour une pièce claire.

Standard : Sélectionne l'affichage des images de manière optimale, pour un environnement normal.

Cinéma : Sélectionne l'affichage des images dans des conditions optimales pour une pièce sombre. Personnalisé : Permet de consulter vos paramètres d'affichage favoris. (Reportez-vous à “Réglage de l'image personnalisée” page 11) Vous pouvez également appuyer sur le bouton P. M ODE de la télécommande pour sélectionner l'une des configurations d'image. Le mode Image doit être réglé séparément pour chaque source d'entrée. Si vous modifiez ces paramètres, le mode image bascule automatiquement sur “Personnalisé”. Changement du mode image Contraste : Règle le degré de luminosité (clair/sombre) entre les objets et l'arrière-plan. Luminosité : Règle la luminosité de l'écran entier. Netteté : Règle le contour des objets afin d'augmenter ou de diminuer leur netteté. Couleur : Règle les couleurs afin de les éclaircir ou de les assombrir. Teinte (NTSC uniquement): Ajuste la couleur des objets, les rendant plus rouges ou plus verts, pour les rendre plus naturels. Votre téléviseur dispose de plusieurs réglages qui vous permettent de contrôler la qualité de l'image.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Image”, puis sur la touche ENTER .

Appuyez sur le bouton ou pour sélectionner “Personnalisé”, puis sur la touche ENTER .

Appuyez sur le bouton ou pour sélectionner un élément particulier. Appuyez sur le bouton ENTER

Appuyez sur le bouton ou pour augmenter ou diminuer la valeur d'un élément particulier. Appuyez sur le bouton ENTER

5. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage de l'image personnaliséeFrançais-12 Chaque station de radiodiffusion possède ses propres conditions d'émission de signal. Il vous faut alors régler le volume à chaque fois que vous changez de chaîne. Cette fonction vous permet de régler automatiquement le volume de la chaîne en diminuant le volume de sortie du son si la modulation du signal est trop forte ou en augmentant le volume de sortie du son si le signal est trop faible.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Son”, puis sur la touche ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Volume auto”, puis sur

Appuyez sur le bouton ou pour sélectionner “Marche” ou ”Arrêt”. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage automatique du volume

Vous pouvez sélectionner le type d’effet sonore souhaité lorsque vous regardez un programme donné.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Son”, puis sur la touche ENTER .

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner “Mode”.

Appuyez sur le bouton

pour sélectionner l'effet sonore souhaité. Appuyez sur le bouton ENTER

4. Appuyez sur le bouton EXIT pour quitter le menu.

Standard : Sélectionne le mode audio normal. Parole : Privilégie la voix par rapport aux autres sons. Changement de la norme Son Vous pouvez également sélectionner ces options en appuyant simplement sur le bouton S.MODE de la télécommande. Vous pouvez sélectionner la nuance de couleur qui vous convient le mieux.

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le

bouton ou pour sélectionner “Image”, puis sur la touche ENTER .

Appuyez sur le bouton ou pour sélectionner “Nuance Coul.”, puis sur la touche ENTER .

Appuyez sur le bouton ou pour sélectionner le paramètre de nuance de couleur désiré. Appuyez sur le bouton ENTER

4. Appuyez sur le bouton EXIT pour quitter le menu.

Changement de la nuance couleur Froide2 : Rend la température des couleurs plus bleue que le menu “Froide1”. Froide1 : Rend le blanc bleuâtre. Normal : Garde le blanc intact. Chaude1 : Rend le blanc rougeâtre. Chaude2 : Rend la température des couleurs plus rouge que le menu “Chaude1”.Français-13

Vous pouvez régler l'horloge du téléviseur de telle sorte que l'heure actuelle s'affiche lorsque vous appuyez sur le bouton “INFO”. Vous devez également régler l'heure si vous souhaitez utiliser les minuteries de mise sous/hors tension.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ou pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Horloge”.

2. Appuyez sur le bouton ENTER pour sélectionner “Régl. horl.”.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Si vous débranchez le cordon d'alimentation, vous devrez de nouveau régler l'horloge. Vous pouvez également régler les heures et les minutes en appuyant sur les touches numériques de la télécommande. Pour... Passer aux “Heure” ou aux “Minute” Réglez les “Heure” ou les “Minute” Appuyez sur le bouton ENTER . Appuyez sur le... bouton ou bouton ou Réglage et affichage de l'heure Vous pouvez sélectionner une durée comprise entre 30 et 180 minutes à l'issue de laquelle le téléviseur passera automatiquement en mode veille.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ou pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Horloge”.

3. Appuyez sur le bouton ou pour sélectionner “Veille”,

puis sur la touche ENTER .

4. Appuyez plusieurs fois sur le bouton ou jusqu'à ce que l'heure

désirée apparaisse. (Arrêt, 30, 60, 90, 120, 150, 180). Appuyez sur le bouton ENTER

Le téléviseur passe automatiquement en mode veille lorsque la minuterie atteint 0.

5. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage de la minuterie de mise en veille Appuyez à plusieurs reprises sur le bouton SLEEP de la télécommande, jusqu'à ce que l'intervalle désiré s'affiche.Français-14 Vous pouvez activer ou désactiver la minuterie afin que : Le téléviseur s’allume automatiquement et se positionne sur la chaîne de votre choix au moment que vous avez choisi. Le téléviseur s'éteigne automatiquement au moment que vous avezchoisi.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ou pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Horloge”.

3. Appuyez sur le bouton ou pour sélectionner “Minut. ON”, puis sur

4. Appuyez sur le bouton ou pour régler “Heure”, puis appuyez sur le

bouton pour passer à l'étape suivante. Effectuez les autres paramétrages à l'aide de la même méthode que celle ci-dessus. Lorsque vous avez terminé, appuyez sur le bouton ENTER .

5. Appuyez sur le bouton ou pour sélectionner “Minut. OFF”, puis

sur la touche ENTER .

6. Appuyez sur le bouton ou pour régler “Heure”, puis appuyez sur le

bouton pour passer à l'étape suivante. Effectuez les autres paramétrages à l'aide de la même méthode que celle ci-dessus. Lorsque vous avez terminé, appuyez sur le bouton ENTER .

7. Appuyez sur le bouton EXIT pour quitter le menu.

La première étape consiste à régler l'horloge du téléviseur. (reportez-vous à "Réglage et affichage de l'heure" à la page 13). Vous pouvez également régler les heures et les minutes en appuyant sur les touches numériques de la télécommande. Le paramètre “Activation” doit être réglé sur “Marche” pour que les minuteries fonctionnent. Marche et arrêt automatique du téléviseur

REGLAGE DES AUTRES OPTIONS

Lorsque vous utilisez le téléviseur pour la première fois, vous devez sélectionner la langue utilisée pour afficher les menus et les indications.

1. Appuyez sur le bouton MENU pour afficher le menu affiché à l'écran.

Appuyez sur le bouton ou pour sélectionner “Configuration”, puis sur la touche ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Langue”, puis sur la

3. Sélectionnez la langue voulue en appuyant de façon répétée sur la touche

ou . Appuyez sur le bouton ENTER . Vous pouvez choisir parmi 12 langues.

4. Appuyez sur le bouton EXIT pour quitter le menu.

Choix de la langueFrançais-15 Si aucun signal n'est reçu ou si le signal est très faible, un écran bleu remplace automatiquement l'arrière-plan de l'image parasité. Pour continuer malgré tout à afficher l'image de mauvaise qualité, vous devez “Arrêt” l'option “Ecran Bleu”.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ou pour sélectionner “Configuration”, puis sur la touche ENTER .

Appuyez sur le bouton ou pour sélectionner “Ecran Bleu”, puis sur la touche ENTER .

Appuyez sur le bouton ou pour sélectionner “Marche” ou ”Arrêt”. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage du mode d’écran bleu Vous pouvez sélectionner l'une des sources externes connectées aux prises d'entrée de votre téléviseur.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Entrée”.

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner

3. Sélectionnez le périphérique requis en appuyant à plusieurs reprises sur le

bouton ou . Appuyez sur le bouton ENTER

Sélection de la source Appuyez sur le bouton SOURCE pour sélectionner la source d'entrée requise. Vous pouvez sélectionner le mode TV en appuyant sur la touche TV ou sur les touches P / de la télécommande. Vous ne pouvez pas le sélectionner avec la touche SOURCE. Donnez un nom aux appareils connectés aux prises d'entrée, de manière à faciliter la sélection des sources d'entrée.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Entrée”.

2. Appuyez sur le bouton ou pour sélectionner “Modif. Nom”,

puis sur la touche ENTER .

3. Appuyez sur le bouton ou pour sélectionner la source d'entrée que

vous souhaitez éditer. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ou pour sélectionner l'appareil désiré.

Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Modification du nom d'une source d'entréeFrançais-16

UTILISATION DE LA FONCTION TELETEXTE

La plupart des chaînes du téléviseur possèdent des pages “télétexte” fournissant des informations telles que : Les horaires des programmes télévisés. Bulletins d’informations et prévisions météo. Des résultats sportifs. Des sous-titres pour les malentendants. Les pages télétextes sont organisées en six catégories : Part

Table des matières Numéro de la page sélectionnée. Identité de la chaîne émettrice. Numéro de page actuelle ou état de recherche. Date et heure. Texte. Informations sur l'état. Décodeur télétexte Vous pouvez afficher des informations télétexte à tout moment, mais la réception du signal doit être bonne. Dans le cas contraire : Des informations peuvent manquer. Des pages peuvent ne pas être affichées. Pour activer le mode télétexte et afficher les informations télétexte :

A l’aide du bouton P () ou P () sélectionnez la chaîne fournissant le service télétexte.

Appuyez sur le bouton TTX/MIX () pour activer le mode Télétexte. La page de sommaire s’affiche. Vous pouvez l’afficher de nouveau à tout moment en appuyant sur le bouton MENU ().

3. Appuyez de nouveau sur la touche TTX/MIX ().

La diffusion en cours s'affiche à l'écran en même temps que la page télétexte.

4. Appuyez de nouveau sur le bouton TV () pour sortir de l’affichage

TTX. Si des caractères bizarres apparaissent lors de l'affichage d'un texte, vérifiez que la langue du texte est identique à celle définie dans le mode menu “Configuration”. En cas de différence, sélectionnez la même langue que celle du menu “Configuration”. Affichage des informations TélétexteFrançais-17 Appuyez sur les touches numériques de la télécommande pour entrer directement le numéro de page :

Entrez le numéro de page à trois chiffres figurant dans la table des matières en appuyant sur les boutons numériques correspondants.

Si la page sélectionnée est liée à plusieurs pages secondaires, celles-ci sont affichées par séquence. Pour figer l’affichage sur une page donnée, appuyez sur le bouton

Appuyez de nouveau sur le bouton

3. Utilisation des diverses options d’affichage :

Pour afficher... A la fois les informations télétexte et le programme normal Le texte caché (réponses de jeux par exemple) L’écran normal Une page secondaire, en entrant son En saisissant les 4 chiffres sur le clavier numérique, exemple : 0002 La page suivante La page précédente Les lettres de taille double dans la : Moitié supérieure de l’écran Moitié inférieure de l’écran Écran normal Appuyez sur... TTX/MIX ( ) INFO ( ) INFO ( ) DUAL I-II ( )

Une fois Deux fois Trois fois Sélection d’une page télétexte spécifique Les différents sujets inclus dans les pages du Télétexte disposent d’un code de couleur et peuvent être sélectionnés à l’aide des boutons colorés de la télécommande.

Affichez les informations du Télétexte en appuyant sur le bouton TTX/MIX ()

Appuyez sur le bouton coloré correspondant au sujet que vous voulez sélectionner ; (les sujets disponibles sont listés sur la ligne d’informations d’état).

3. Appuyez sur le bouton rouge pour afficher la page précédente.

Appuyez sur le bouton vert pour afficher la page suivante.

Appuyez de nouveau sur le bouton TV () pour quitter l'affichage de texte. Utilisation du système Fastext pour sélectionner une page télétexte Vous pouvez mémoriser jusqu'à quatre pages télétexte pour les visualiser ultérieurement à votre convenance.

1. Sélectionnez le mode LISTE à l'aide du bouton

sert à basculer entre les modes LISTE et FLOF.

Appuyez sur le bouton coloré correspondant à la page qui sera remplacée.

3. Entrez le nouveau numéro de page à l'aide des boutons numériques.

4. Répétez les étapes 2 et 3 pour chaque page à enregistrer en utilisant

chaque fois un bouton de couleur différente.

Appuyez sur le bouton SLEEP

jusqu'à ce que les blocs correspondants clignotent. Vous pouvez mémoriser jusqu'à quatre pages télétexte pour les visualiser ultérieurement à votre convenance.

1. Sélectionnez le mode LISTE à l'aide du bouton

sert à basculer entre les modes LISTE et FLOF.

Appuyez sur le bouton coloré correspondant à la page qui sera remplacée.

3. Entrez le nouveau numéro de page à l'aide des boutons numériques.

4. Répétez les étapes 2 et 3 pour chaque page à enregistrer en utilisant

chaque fois un bouton de couleur différente.

Appuyez sur le bouton SLEEP

jusqu'à ce que les blocs correspondants clignotent. Mémorisation de pages télétexteFrançais-18

Les paramètres d'affichage de Windows pour un ordinateur courant sont affichés ci-dessous. Les écrans sur votre PC seront probablement différents, selon votre version de Windows et votre carte vidéo. Même si vos écrans sont différents, des informations de configuration de base identiques seront applicables dans pratiquement tous les cas. (Si ce n'est pas le cas, contactez le fabricant de votre ordinateur ou un revendeur Samsung.)

1. Cliquez sur “Panneau de configuration” dans le menu

Démarrer de Windows.

2. Lorsque vous êtes sur l’écran du panneau de configuration,

cliquez su “Apparences et Thèmes” et une boîte de dialogue Propriétés de l’affichage apparaît.

3. Lorsque vous êtes sur l’écran du panneau de configuration

cliquez sur “Affichage” et une boîte de dialogue Propriétés de l’affichageapparaît.

4. Allez sur l’onglet “Panneau de configuration” dans la boîte de

dialogue. Propriétés de l’affichage. Réglage correct de la taille (résolution) : Optimale LW15M2: 1024 X 768 LW17M2: 1280 X 1024 LW20M2: 800 X 600 Si votre boîte de dialogue des paramètres d’affichage comporte une option de fréquence verticale, la valeur correcte est “60” ou “60 Hz”. Sinon cliquez sur “OK” et quit tez la boîte de dialogue. Paramétrage du logiciel PC (Basé sur Windows XP) Le mode entrelacé n'est pas pris en charge. Il est possible que le téléviseur fonctionne anormalement si un format vidéo non standard est sélectionné. Modes d’affichage La position et la taille de l'écran varient en fonction du type et de la résolution du moniteur du PC. Les résolutions du tableau sont recommandées (toutes les résolutions comprises dans les limites sont prises en charge). Mode VGA LW15M2/ LW17M2/ LW20M2 VGA LW15M2/ LW17M2/ LW20M2 SVGA LW15M2/ LW17M2/ LW20M2 XGA LW15M2/ LW17M2 SXGA LW17M2 Résolution 720X400 640X480 640X480 800X600 800X600 1024X768 1024X768 1280X1024 1280X1024 Fréquence horizontale (kHz) 31,469 31,469 37,500 46,875 37,879 48,363 60,023 63,981 79,976 Fréquence verticale (Hz) 70,087 59,940 75,000 75,000 60,317 60,004 75,029 60,020 75,025 Fréquence d'horloge (MHz) 28,322 25,175 31,500 49,500 40,000 65,000 78,750 108,000 135,000 Polarité (H/V)

+ / +Français-19 Sélection du PC Réglage de base et réglage fin de l'image (Verrouillage Image) : Le but du réglage de la qualité de l’image est d’éliminer ou de réduire le bruit parasite de l’image (défauts). Si le bruit parasite n'est pas éliminé en effectuant uniquement une syntonisation fine, réglez la fréquence du mieux que vous pouvez (approximative) puis effectuez à nouveau une syntonisation plus fine. Une fois le bruit parasite réduit, réajustez l’image pour l’aligner au centre de l’écran.

Présélection : Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

2. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ou pour sélectionner “Configuration”, puis sur la touche ENTER .

3. Appuyez sur le bouton ou pour sélectionner “PC”, puis sur la touche

4. Appuyez sur le bouton ENTER pour sélectionner “Verrouillage Image”.

5. Appuyez sur le bouton ou pour sélectionner “Regl. Base” ou

“Regl. Prec”, puis sur la touche ENTER .

6. Appuyez sur le bouton ou pour régler la qualité de l'écran.

Appuyez sur le bouton ENTER .

7. Appuyez sur le bouton EXIT pour quitter le menu.

Changement de la position de l’image (Position) : Réglez la position de l'écran du PC si elle n'est pas adaptée à l'écran du téléviseur.

1. Suivez les instructions 1 à 3 de

“Réglage de base et réglage fin de l'image (Verrouillage Image)”.

2. Appuyez sur le bouton ou pour sélectionner “Position”, puis sur la

3. Appuyez sur le bouton ou pour régler la position horizontale.

Appuyez sur le bouton ou pour régler la position verticale. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

Initialisation des réglages d’image (Réinitialiser Image) : Vous pouvez ramener tous les réglages d’image à leur valeur par défaut.

1. Suivez les instructions 1 à 3 de

“Réglage de base et réglage fin de l'image (Verrouillage Image)”.

2. Appuyez sur le bouton ou pour sélectionner “Réinitialiser Image”,

puis sur la touche ENTER .

3. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage automatique de l'écran PC (Réglage Automatique) : Le réglage automatique permet l'autoréglage de l'écran du PC par rapport au signal vidéo PC entrant. Les valeurs Regl. Prec, Regl. Base et Position sont réglées automatiquement.

1. Suivez les instructions 1 à 3 de

“Réglage de base et réglage fin de l'image (Verrouillage Image)”.

2. Appuyez sur le bouton ou pour sélectionner “Réglage Automatique”,

puis sur la touche ENTER .

3. Appuyez sur le bouton EXIT pour quitter le menu.Français-20

Spécifications techniques et environnementales

RECOMMANDATIONS D’UTILISATION

Aucune image ou aucun son Image normale mais aucun son Aucune image ou une image en noir et blanc Interférence du son et de l’image Image neigeuse ou floue, son déformé Dysfonctionnements de la télécommande Le message “Vérif. câble signal” s’affiche. En mode PC, le message “Mode non pris en charge” s’affiche. Le panneau LCD TFT est doté de sous-pixels (LW15M2 - 2.359.296, LW17M2 - 3.932.160, LW20M2 - 1.440.000) exigeant le déploiement d’une technologie sophistiquée. Il se peut cependant que quelques pixels clairs ou foncés apparaissent sur l’écran. Ces pixels n’auront aucune incidence sur les performances du produit. Vérifiez que la prise est bien branchée à une prise murale.

Vérifiez que vous avez bien appuyé sur le bouton POWER en bas à droite de la télévision. Vérifiez les paramètres de contraste et de luminosité. Vérifiez le volume. Vérifiez le volume. Vérifiez si le bouton MUTE de la télécommande a été touché. Réglez les paramètres de couleur. Vérifiez que le système d’émission sélectionné est correct. Essayez d’identifier l’appareil électrique qui perturbe le téléviseur et éloignez-le. Branchez le téléviseur sur une autre prise. Vérifiez l’orientation, l’emplacement et les connexions de votre antenne. Cette interférence est souvent due à l’utilisation d’une antenne intérieure. Remplacez les piles de la télécommande. Nettoyez la partie supérieure de la télécommande (zone d'émission des signaux). Vérifiez les connecteurs des piles. Assurez-vous que le câble de signal est bien branché au PC ou aux sources vidéo. Assurez-vous que les sources vidéo ou le PC sont allumés. Vérifiez la résolution maximale et la fréquence de l’adaptateur vidéo. Comparez ces valeurs aux données des modes d'affichage. Résolution des problèmes avant de contacter le personnel qualifié pour le dépannage Modèle Ecran Size Taille Pas des pixels Fréquence Horizontale / Verticale PC Résolution (Optimale) Alimentation (Entrée) Consommation Normal / Economie d'énergie Dimension (L x P x H)
