MANUALE UTENTE LE23T51B SAMSUNG

• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa.

• Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.

• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la 'luminosità' e il 'contrasto' mentre si visualizzano immagini fisse.English-1 English Contents

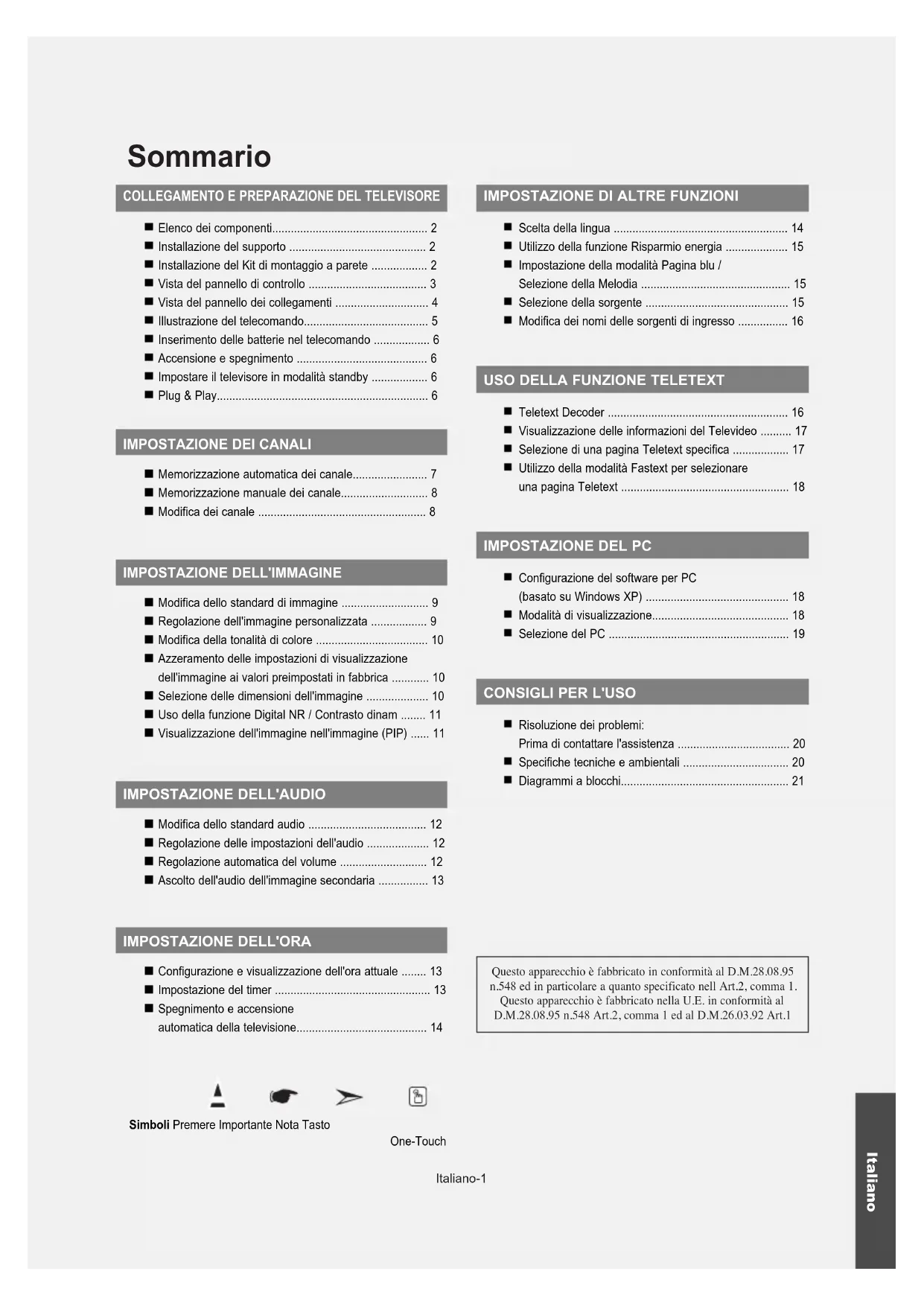

IMPOSTAZIONE DEI CANALI

• Memorizzazione automatica dei canale p. 7
• Memorizzazione manuale dei canale p. 8
• Modifica dei canale p. 8
• IMPOSTAZIONE DELL'IMMAGINE Modifica dello standard di immagine p. 9
• Regolazione dell'immagine personalizzata p. 9
• Modifica della tonalità di colore p. 10
• Azzeramento delle impostazioni di visualizzazione dell'immagine ai valori preimpostati in fabbrica p. 10
• Selezione delle dimensioni dell'immagine p. 10
• Uso della funzione Digital NR / Contrasto dinam p. 11
• Visualizzazione dell'immagine nell'immagine (PIP) p. 11
• IMPOSTAZIONE DELL'AUDIO Modifica dello standard audio p. 12
• Regolazione delle impostazioni dell'audio p. 12
• Regolazione automatica del volume p. 12
• Ascolto dell'audio dell'immagine secondaria p. 13
• IMPOSTAZIONE DELL'ORA Configurazione e visualizzazione dell'ora attuale p. 13
• Impostazione del timer p. 13
• Spegnimento e accensione automatica della televisione p. 14

IMPOSTAZIONE DI ALTRE FUNZIONI

• Scelta della lingua p. 14
• Utilizzo della funzione Risparmio energia p. 15
• Impostazione della modalità Pagina blu / Selezione della Melodia p. 15
• Selezione della sorgente p. 15
• Modifica dei nomi delle sorgenti di ingresso p. 16

USO DELLA FUNZIONE TELETEXT

• Teletext Decoder p. 16
• Visualizzazione delle informazioni del Televideo p. 17
• Selezione di una pagina Teletext specifica p. 17
• Utilizzo della modalità Fastext per selezionare una pagina Teletext p. 18

Risoluzione dei problemi: Prima di contattare l'assistenza .................................... 20 Specifiche tecniche e ambientali .................................. 20 Diagrammi a blocchi...................................................... 21 Simboli Premere Importante Nota Tasto One-Touch Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1Italiano-2

COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE

Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. M4 X L16 Telecomando e batterie (2 tipo AAA) Cavo di alimentazione Coprifondo 4 viti per il supporto Manuale dell’utente Scheda di garanzia Scheda rete di assistenza Guida alla sicurezza Schede di registrazione < 2 >< 3 >

1. Posizionare la TV rivolta verso il basso su un panno morbido o un cuscino su una tavola.

2. Inserire il supporto nel foro sul fondo del televisore.

3. Inserire la vite nel foro indicato e serrarla.

Installazione del supporto Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto, lesioni personali o altri problemi causati da una installazione autonoma del televisore da parte dell’utente. Installazione del Kit di montaggio a pareteItaliano-3 Vista del pannello di controllo SOURCE Passa tra tutte le sorgenti di ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, DVI). Nel menu a video, utilizzare questo tasto così come si usa il tasto ENTER del telecomando. MENU Premere per visualizzare il menu su schermo con le funzioni del televisore. Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. Premere per cambiare canale. Nel menu a video, utilizzare i tasti così come si usano i tasti e del telecomando. (Senza il telecomando, si può accendere il televisore utilizzando i tasti dei canale.) (JACK CUFFIA) Collegare le cuffie esterne a questo jack per ascoltare privatamente l’audio. (Alimentazione) Premere per accendere e spegnere il televisore. Indicatore alimentazione Lampeggia e si spegne quando l'alimentazione è attivata e si accende in modalità stand-by. Altoparlanti Sensore telecomando Puntare il telecomando verso questo punto del televisore. La forma e il colore del prodotto possono variare in base al modello.Collegamento di un'antenna o di una rete televisiva via cavo Per vedere correttamente i canale televisivi, il monitor TV deve ricevere un segnale da una delle seguenti fonti: -Un'antenna all'esterno / Una rete televisiva via cavo / Una rete satellitare Collegamento dei componenti (DTV/DVD) -Collegare i cavi video component (opzionali) al connettore del componente (“P

”, “PB ”, “Y”) sul retro dell'apparecchiatura e i terminali ai connettori di uscita video component corrispondenti del DTV o DVD. -Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore (“PR”, “P B”, “Y”) sull'apparecchiatura. -I connettori Y, PR e PB dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr. -Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell'apparecchiatura e i terminali ai corrispondenti connettori di uscita audio sul DTV o DVD. Italiano-4 Vista del pannello dei collegamenti Ingresso alimentazione Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un terminale esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.Italiano-5 Collegamento di dispositivi A/V esterni

Collegare il cavo RCA (opzionale) o S-VIDEO (opzionale) a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. -Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell'apparecchiatura e i terminali ai corrispondenti connet tori di uscita audio sul dispositivo A/V. Collegamento di un Set-Top Box, VCR o DVD -Collegare il cavo SCART del VCR o DVD (opzionale) al connettore SCART del VCR o DVD. Collegamento di un DVI -Collegare il connettore DVI al connettore DVD. -Collegare il cavo audio stereo (opzionale) a "R - AUDIO - L" sul retro dell'apparecchiatura e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V. - DVI non supporta la funzione PC. Collegamento di un computer

Collegare il cavo D- Sub (opzionale) a “PC (PC IN)” sul retro dell’apparecchiatura e il terminale alla scheda video del computer. -Collegare il cavo audio stereo (opzionale) a “AUDIO (PC IN)” sul retro dell’apparecchiatura e il terminale a “Audio Out” sulla scheda audio del computer. Blocco Kensington

Il blocco Kensington (opzionale) è un dispositivo utilizzato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. Pulsante di standby del televisore Tasti numerici per l'accesso diretto ai canale Selezione dei canali memorizzati con una/due cifre Aumento del volume Diminuzione del volume Disattivazione temporanea audio Visualizza il menu a video principale Selezione della modalità audio Selezione degli effetti audio Premere il tasto Memorizzazione auto per cercare i canale Consente di memorizzare ed eliminare i canali in memoria Ferom immagine Selezione diretta della modalità TV Canale precedente P: Canale successivo P: Canale precedente Selezione delle fonti d'ingresso disponibili Informazioni sulla trasmissione corrente Esci dal menu a video Controllo del cursore nel menu Selezione della dimensione dell'immagine Selezione effetto immagine On/Off PIP (Picture-In-Picture) Spegnimento automatico Seleziona direttamente la modalità PC Funzioni del Televideo Blocco del Televideo Visualizzazione Televideo / sovrapposizione di informazioni Televideo e trasmissione normale Indice Televideo Memorizzazione Televideo Sottopagina Televideo Chiusura della visualizzazione Teletext P: Pagina successiva Televideo P: Pagina precedente Televideo Selezione modalità Televideo (LIST/FLOF) Mostra Televideo Annulla Televideo Selezione dimensioni Televideo Selezione argomento Fastext Le prestazioni del telecomando possono essere influenzate dalla presenza di un'eccessiva quantità di luce. Illustrazione del telecomandoIl conduttore isolato di corrente è collegato al retro del monitor .

1. Inserire il conduttore isolato di corrente nell'apposita presa.

L'indicatore di standby sul pannello anteriore del dispositivo si accende.

2. Premere il pulsante POWER sul pannello anteriore del dispositivo.

Viene selezionato automaticamente l'ultimo programma che si stava vedendo.

3. Premere i tasti numerici (0~9) o il tasto canale successivo/precedente ( / ) sul telecomando, oppure i

tasti a destra del dispositivo. Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua in cui devono essere visualizzati menu.

4. Per spegnere il televisore, premere nuovamente POWER .

Il monitor TV può essere posizionato in modalità standby per ridurre il consumo di energia. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visualizzazione (ad esempio durante un pasto).

1. Premere il tasto POWER sul telecomando.

Lo schermo si spegne e si accende l'indicatore di standby rosso davanti allo schermo.

2. Per riaccendere il televisore, è sufficiente premere nuovamente POWER , i tasti numerici (0~9) o il tasto

su/giù dei canale ( / ) . Non lasciare il monitor TV in modalità standby per lunghi periodi ditempo (ad esempio quando si è in vacanza). È opportuno scollegare il monitor dalla presa di corrente elettrica e dal cavo dell'antenna esterna. Accensione e spegnimento Impostare il televisore in modalità standby Quando si accende il televisore per la prima volta, diverse impostazioni di base vengono eseguite automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER sul telecomando.

Viene visualizzato il messaggio “Plug & Play”.

2. Selezionare la lingua desiderata premendo il pulsante o .

Premere il tasto ENTER per confermare la scelta.

3. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK”

selezionato. Premere il tasto ENTER . erificare che il cavo dell’antenna sia collegato correttamente.. Plug & Play Italiano-6

1. Togliere completamente il coperchio.

2. Installare due batterie AAA.

Controllare che le estremità “+” e “-” delle batterie corrispondano allo schema all'interno dello scomparto.

3. Rimettere il coperchio.

Se si prevede di non usare il telecomando per un lungo periodo di tempo, togliere le batterie e conservarle in un luogo fresco e asciutto. Il telecomando può essere utilizzato a una distanza di circa 7 metri dal televisore. (Con un uso normale del televisore, le batterie durano circa un anno.) Se il telecomando non funziona, effettuare il seguente controllo:

2. I poli + e - delle batterie sono correttamente orientati?

3. Le batterie sono cariche?

4. C'è un'interruzione di corrente oppure il cavo non è correttamente collegato?

5. Il cavo di alimentazione è scollegato?

Inserimento delle batterie nel telecomandoItaliano-7 Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente. Imposta sveglia: Imposta l'ora corrente dell'orologio del televisore.

IMPOSTAZIONE DEI CANALI

- Memorizzazione automatica dei canale (Vedere pagina 7) - Memorizzazione manuale dei canale (Vedere pagina 8) - Modifica dei canale (Vedere pagina 8) Per reimpostare questa funzione…

1. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

Premere nuovamente il tasto ENTER per selezionare la funzione "Plug & Play".

3. Questo modificherà o azzererà le impostazioni.

Si può effettuare una ricerca degli intervalli di frequenze disponibili (la disponibilità dipende dalla nazione). I numeri assegnati automaticamente ai programmi possono non corrispondere a quelli dei programmi reali o desiderati. È comunque possibile ordinare manualmente i numeri e cancellare i canale che non si desidera vedere.

1. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare “Canale” e premere ENTER .

2. Premere il tasto ENTER per selezionare l’opzione "Nazione".

3. Selezionare la Nazione premendo il tasto o . Premere il tasto ENTER per confermare la scelta.

4. Premere il pulsante o per selezionare “Memorizzazione automatica” e premere ENTER .

5. Premere il tasto ENTER .

Il televisore inizierà a memorizzare tutti i canali disponibili. Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu "Canale".

6. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato nuovamente il menu "Ordina".

Memorizzazione automatica dei canale

4. Selezionare la Nazione premendo il tasto o .

Premere il tasto ENTER per confermare la scelta.

5. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio”

selezionato. Premere il tasto ENTER

La ricerca dei canali inizia e termina in modo automatico. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta sveglia”. Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

Selezionare “Ora” e i “Minuto” premendo il pulsante

Impostare “Ora” e i “Minuto” premendo il pulsante

È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.

ENTER per confermare la scelta. Per memorizzare i canali in modo automatico è sufficiente premere il tasto AUTO PROG. sul telecomando.Italiano-8 E’ possibile memorizzare un massimo di 100 canale, compresi quelli ricevuti via cavo. Durante la memorizzazione manuale dei canale si può scegliere: Se memorizzare ogni canale trovato. Il numero di programma con il quale si intende identificare ogni canale memorizzato.

1. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare “Canale” e premere ENTER .

2. Premere il pulsante o per selezionare “Memorizzazione manuale” e premere ENTER .

3. Premere il tasto ENTER per selezionare l’opzione "Programma".

4. Per assegnare il numero di programma a un canale, cercare il numero corretto premendo il tasto o

e poi premere il tasto ENTER . È anche possibile impostare il numero del programma premendo i pulsanti numerici del telecomando.

5. Premere il pulsante o per selezionare “Sistema colore” e premere ENTER .

Per selezionare i colori standard desiderati, premere il pulsante o più volte, quindi premere ENTER .

7. Premere il pulsante o per selezionare “Sistema audio” e premere ENTER .

Per selezionare lo standard audio desiderato, premere il pulsante o più volte, quindi premere ENTER

Se l'audio non c'è o è distorto, riselezionare la norma audio desiderata.

9. Se si conosce il numero del canale da memorizzare, premere il tasto

per selezionare “Canale”. Premere il tasto ENTER . Selezionare C (canale via antenna) o S (canale via cavo) premendo il tasto

. Premere il pulsante

per selezionare il canale. Selezionare il numero richiesto premendo il tasto o . Premere il tasto ENTER . Modalità c can nale: P (Modalità programma), C (Modalità via antenna), S (Modalità canale via cavo) È possibile impostare il canale anche premendo i tasti numerici sul telecomando.

10. Se non si conosce il numero del canale, premere il pulsante o per selezionare “Ricerca”, quindi

premere ENTER . Avviare la Ricerca premendo il pulsante o , quindi premere ENTER .

11. Premere il tasto o per selezionare l’opzione "Memorizza".

Premere il tasto ENTER per selezionare l’opzione "OK".

12. Ripetere i passaggi da 3 a 11 per ogni canale da memorizzare.

Programma: Seleziona un numero di programma per il canale. Sistema colore Imposta il sistema di supporto colore. Sistema audio: Imposta il sistema di supporto audio. Canale: Seleziona un canale. Ricerca: Ricerca la frequenza del canale. Memorizza: Salva le impostazioni. Memorizzazione manuale dei canale È possibile escludere alcuni canale dall'operazione di scansione. Durante la scansione dei canali memorizzati, quelli esclusi non verranno visualizzati. Tutti i canale non specificamente esclusi dalla scansione verranno al contrario visualizzati.

1. Utilizzare i tasti numerici per selezionare direttamente il canale da aggiungere o cancellare.

2. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare “Canale” e premere ENTER .

3. Premere il pulsante o per selezionare “Agg./Canc.” e premere ENTER .

Premendo ripetutamente il tasto ENTER si passa dall’opzione di aggiunta a quella di cancellazione di un canale.

5. Premere i tasti P/ per passare al canale appropriato, quindi ripetere i passaggi precedenti.

6. Premere il tasto EXIT per uscire.

E’ possibile visualizzare qualsiasi canale (incluso un canale cancellato) utilizzando i tasti numerici sul telecomando. Modifica dei canale È possibile aggiungere o eliminare i canali premendo il tasto ADD/DEL sul telecomando.Italiano-9 IMPOSTAZIONE DELL'IMMAGINE È possibile selezionare il tipo di 'immagine che si adatta meglio alle proprie esigenze di visualizzazione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere nuovamente il tasto ENTER per selezionare "Modalità".

3. Premere nuovamente il tasto ENTER per selezionare "Modalità".

Premere il tasto o per selezionare l’effetto immagine desiderato. Premere il tasto ENTER .

Premere il tasto EXIT per uscire.

Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.

Standard: Imposta l'immagine per la visualizzazione ottimale in condizioni di luce normali. Film: Imposta l'immagine per la visualizzazione confortevole in un ambiente buio. Personalizzato: Selezionare per visualizzare le impostazioni video preferite. (Consultare "Regolazione dell'immagine personalizzata" a pagina 9) E’ inoltre possibile premere il tasto P. MODE sul telecomando per selezionare una delle impostazioni dell’immagine. La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. Premendo il tasto "Reset" è possibile ripristinare le impostazioni di fabbrica per visualizzare l'immagine. (Consultare "Azzeramento delle impostazioni di visualizzazione dell'immagine ai valori preimpostati in fabbrica" a pagina 10) Modifica dello standard di immagine Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell'intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più tenui o intensi.

Tinta: Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali. Il monitor TV dispone di numerose impostazioni che consentono di controllare la qualità dell'immagine.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni

"Modifica dello standard di immagine " da 1 a 4 a pagina 9.

per selezionare la voce desiderata. Premere il tasto ENTER .

per diminuire o aumentare il valore della voce desiderata. Premere il tasto ENTER .

Premere il tasto EXIT per uscire. Regolazione dell'immagine personalizzata Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.Italiano-10 E' possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni

"Modifica dello standard di immagine " da 1 a 4 a pagina 9.

2. Premere il pulsante o per selezionare “Reset” e premere ENTER .

Premere il tasto EXIT per uscire. La funzione "Reset" verrà impostata per ogni modalità immagine. Azzeramento delle impostazioni di visualizzazione dell'immagine ai valori preimpostati in fabbrica In modalità PC, è possibile regolare solo le modalità “16:9” e “4:3”. Selezionare premendo il pulsante o . Premere il pulsante o per spostare l'immagine verso l'alto o il basso. Dopo aver selezionato , premere il pulsante o per ingrandire o ridurre l'immagine in senso verticale. Automatico: Regola automaticamente la dimensione dell'immagine su un rapporto larghezza/altezza "16:9". 16:9: Regola la dimensione dell'immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Panoramico: Regola il formato da 16:9 a 4:3 in modo naturale come per visualizzare una trasmissione normale. Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.

4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale. È possibile selezionare le formato dell'immagine che meglio si adattano ai propri desideri di visualizzazione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il pulsante o per selezionare “Formato” e

3. Selezionare l'opzione da regolare premendo il tasto o .

Premere il tasto ENTER .

Premere il tasto EXIT per uscire. Selezione delle dimensioni dell'immagine E’ possibile selezionare il tono colore ottimale per la propria vista.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni

"Modifica dello standard di immagine " da 1 a 4 a pagina 9.

2. Premere il pulsante o per selezionare “Toni colore” e premere

per selezionare il tono colore desiderato. Premere il tasto ENTER .

Premere il tasto EXIT per uscire. Modifica della tonalità di colore Caldo2: Rende il colore più bluastro rispetto all’opzione di menu “Caldo1”. Caldo1: Rende il bianco bluastro. Normale: Mantiene intatto il colore bianco. Freddo1: Rende il bianco rossastro. Freddo2: Rende il colore più rossastro rispetto all’opzione di menu “Freddo1”. Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. Per selezionare queste opzioni è sufficiente premere il tasto di dimensione delle immagini P. SI ZE sul telecomando.Italiano-11 È anche possibile visualizzare un'immagine secondaria all'interno dell'immagine principale del programma impostato o dell'ingresso video. In questo modo, è possibile vedere l'immagine del programma impostato o l'ingresso video da un qualsiasi apparecchio collegato mentre si guarda l'immagine principale.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il pulsante o per selezionare “PIP” e premere ENTER .

3. Premere nuovamente ENTER .

Premere il pulsante o per selezionare “On” e premere ENTER . La funzione PIP è disponibile solo in modalità PC e non è selezionabile in altre modalità.

4. Premere il pulsante o per selezionare “Elenco sorgenti” e premere

ENTER . Selezionare una sorgente dell'immagine secondaria premendo il pulsante o , quindi premere ENTER . L'immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l'immagine principale.

5. Premere il pulsante o per selezionare “Posizione” e premere

ENTER . Selezionare una Posizione dell'immagine secondaria premendo il pulsante o , quindi premere ENTER .

6. Premere il tasto o per selezionare “Prog.” e poi ENTER .

E' possibile selezionare il canale da vedere nell'immagine secondaria premendo il tasto o . Premere il tasto ENTER . La funzione "Prog." può essere attivata quando l’immagine secondaria è impostata su TV.

EXIT per uscire. Visualizzazione dell'immagine nell'immagine (PIP) Elenco sorgenti: Selezione di una sorgente di segnale (esterna A/V) per la modalità PIP. Posizione: Consente di spostare l'immagine secondaria. Prog.: È possibile spostare l'immagine secondaria. Digital NR: Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo. Contrasto dinam: Il contrasto dinamico rileva l’ingresso del segnale visivo e lo regola in modo da ottenere un contrasto ottimale.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Immagine” e premere ENTER .

2. Premere il pulsante o per selezionare “Digital NR” o

Premere il pulsante o per selezionare "On" o “Off”. Premere il tasto ENTER .

EXIT per uscire. Queste funzioni non sono disponibili in modalità PC. Uso della funzione Digital NR / Contrasto dinam Impostazioni PIP (O: PIP attivata, X: PIP disattivata) Premere ripetutamente il tasto PIP del telecomando posto sotto la mascherina del telecomando per attivare o disattivare la funzione "PIP".

Sub Main Quando l’immagine principale è impostata su PC, l’immagine secondaria supporta solo "TV", "Est.1", "Est.2", "AV" e "S-Video". In questo caso, l’immagine secondaria non supporta altre sorgenti di ingresso. L’immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.Italiano-12 Ogni stazione delle emittenti ha le proprie condizioni del segnale, e non è semplice per l'utente regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato abbassando il volume emesso quando la modulazione del segnale è alta o riducendolo nel caso contrario.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Suono” e premere ENTER .

2. Premere il pulsante o per selezionare “Volume auto” e

Premere il pulsante o per selezionare "On" o “Off”. Premere il tasto ENTER .

EXIT per uscire. Regolazione automatica del volume È possibile regolare le impostazioni dell'audio per adattarle alle proprie preferenze.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Suono” e premere ENTER .

2. Premere il pulsante o per selezionare “Equalizzatore” e

per selezionare la voce desiderata. Premere il tasto ENTER .

4. Premere il tasto o per raggiungere l'impostazione desiderata.

Premere il tasto ENTER .

EXIT per uscire. Se si modificano queste impostazioni, la modalità audio passa automaticamente a “Personalizzato”. Regolazione delle impostazioni dell'audio IMPOSTAZIONE DELL'AUDIO È possibile selezionare il tipo di effetto audio speciale da utilizzare durante la visione di una determinata trasmissione.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Suono” e premere ENTER .

2. Premere nuovamente il tasto ENTER per selezionare "Modalità".

3. Per selezionare l'effetto audio desiderato, premere più volte il pulsante

o , quindi il premere ENTER .

EXIT per uscire. Standard: Seleziona la modalità audio normale. Musica: Enfatizza la musica rispetto alla voce. Film: Offre un’esperienza audio completa e intensa adatta alla visualizzazione di film. Dialoghi: Enfatizza la voce rispetto ad altri suoni. Personalizzato: Seleziona le impostazioni audio preferite. (Consultare "Regolazione delle impostazioni dell'audio" a pagina 12) Modifica dello standard audio È possibile selezionare queste opzioni anche premendo semplicemente il tasto S.MODE sul telecomando.Italiano-13 Mentre la funzione PIP è attiva, è possibile ascoltare l'audio dell'immagine secondaria.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Suono” e premere ENTER .

2. Premere il pulsante o per selezionare “Selezione audio” e

3. Premere il tasto o per selezionare “Secondario”.

Premere il tasto ENTER .

EXIT per uscire. E' possibile selezionare questa opzione quando la modalità "PIP" è "On". Ascolto dell'audio dell'immagine secondaria Principale: Consente di ascoltare l’audio dell’immagine principale. Secondario: Consente di ascoltare l’audio dell’immagine secondaria. IMPOSTAZIONE DELL'ORA È possibile impostare l'orologio del televisore in modo da visualizzare l'ora corrente quando si preme il tasto INFO. Per utilizzare i timer di accensione/spegnimento automatico è necessario impostare anche l’ora.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Ora” e premere ENTER .

3. Premere il tasto ENTER per selezionare "Imposta sveglia".

EXIT per uscire. Se si scollega il cavo di alimentazione è necessario impostare nuovamente l'orologio. È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. Per... Andare su “Ora” o “Minuto” Impostare “Ora” o “Minuto” Premere il tasto ENTER

Premere il... tasto o tasto o Configurazione e visualizzazione dell'ora attuale È possibile impostare un periodo di tempo compreso tra 30 e 180 minuti, scaduto il quale il monitor TV si spegne automaticamente.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Ora” e premere ENTER .

3. Premere il pulsante o per selezionare “Timer stand-by”

EXIT per uscire. Il TV passa automaticamente in modalità standby non appena il timer raggiunge lo 0. Impostazione del timer Premere ripetutamente il tasto SLEEP sul telecomando finché appare l'intervallo di tempo appropriato.Italiano-14 È possibile impostare i timer di accensione/spegnimento automatico in modo che il monitor TV: Si accenda automaticamente e si sintonizzi sul canale desiderato all'ora selezionata. Si spenga automaticamente all'ora selezionata.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Ora” e premere ENTER .

3. Premere il pulsante o per selezionare “Timer accensione”

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasto ENTER per ritornare.

5. Premere il pulsante o per selezionare “Timer spegnimento”

Premere il tasto o per regolare l’opzione “Ora”, quindi premere il tasto per passare alla fase successiva. Impostare altre voci utilizzando la stessa procedura sopra riportata. Al termine, premere il tasto ENTER per ritornare.

EXIT per uscire. Per prima cosa, impostare l’orologio del televisore. È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando. La configurazione dell’opzione "Impostazione" deve essere impostata su "On" in modo che funzionino i timer. Spegnimento e accensione automatica della televisione

IMPOSTAZIONE DI ALTRE FUNZIONI

Quando si utilizza il monitor TV per la prima volta, è necessario selezionare la lingua di visualizzazione dei menu e delle indicazioni.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Lingua”

3. Selezionare la lingua desiderata premendo il pulsante o più volte.

Premere il tasto ENTER . È possibile effettuare la scelta tra 21 lingue.

EXIT per uscire. Scelta della linguaItaliano-15 Questa funzione regola la luminosità del televisore oltre a ridurre il consumo di corrente. Quando si guarda il televisore di notte, impostare la modalità "Risp. energia" su "Alto" in modo da ridurre l’affaticamento degli occhi e il consumo di corrente.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Risp. energia”

3. Selezionare l’opzione richiesta (Off, Basso, Medio, Alto) premendo il tasto

o . Premere il tasto ENTER .

EXIT per uscire. Questa funzione non è disponibile in modalità PC. Utilizzo della funzione Risparmio energia Pagina blu: Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell'immagine disturbata. Se si desidera continuare a visualizzare l'immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su "Off". Melodia: L'apparecchiatura consente di scegliere quali segnali audio/video vengono inviati al connettore esterno.

1. Premere il tasto MENU per visualizzare il menu. Premere il pulsante

o per selezionare “Impostazione” e premere ENTER .

2. Premere il pulsante o per selezionare “Pagina blu” o “Melodia” e

Premere il pulsante o per selezionare "On" o “Off”. Premere il tasto ENTER .

EXIT per uscire. Impostazione della modalità Pagina blu / Selezione della Melodia E’ possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Inserisci”.

2. Premere nuovamente il tasto ENTER per selezionare la

funzione "Elenco sorgenti". Se all'apparecchiatura non sono collegate periferiche esterne, nel “Elenco sorgenti” sono attivate solo “TV”, “Est.1”, “Est.2”. “AV”, “S-Video”, “Comp.”, “PC”, “DVI” sono attivate solo se collegate all'apparecchiatura.

3. Selezionare il dispositivo desiderato premendo ripetutamente il tasto

o . Premere il tasto ENTER . Selezione della sorgente Premere il tasto SOURCE finché viene selezionata la fonte d'ingresso desiderata. La modalità TV può essere selezionata premendo il tasto TV P

sul telecomando, ma non direttamente premendo il pulsante SOURCE.Italiano-16

USO DELLA FUNZIONE TELETEXT

La maggior parte dei canale del TV è dotata di “teletext”, ovvero di pagine di informazioni scritte, quali: Orari dei programmi televisivi. Notiziari e previsioni del tempo. Risultati sportivi. Sottotitoli per non udenti. Le pagine del teletext sono suddivise in sei categorie: Part

Sommario Numero della pagina selezionata. Identità della stazione trasmittente. Numero della pagina corrente o stato della ricerca. Data e ora. Testo. Informazioni sullo stato. Teletext Decoder Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Inserisci”.

2. Premere nuovamente il tasto ENTER per selezionare la

funzione "Modifica Nome".

3. Premere il tasto o per selezionare il dispositivo che si desidera

richiamare. Premere il tasto ENTER .

4. Premere il tasto o per selezionare il dispositivo richiesto.

Premere il tasto ENTER .

EXIT per uscire. Modifica dei nomi delle sorgenti di ingressoItaliano-17 È possibile visualizzare le informazioni del teletext in qualsiasi momento, tuttavia, la ricezione del segnale deve essere buona. In caso contrario: Le informazioni potrebbero mancare. Alcune pagine potrebbero non essere visualizzate. Per attivare la modalità teletext e visualizzare la pagina del sommario:

Utilizzando il tasto P () o P () selezionare il canale che offre il servizio teletext.

Premere il tasto TTX/MIX () per attivare la modalità Teletext. Viene visualizzata la pagina del sommario. È possibile richiamarla in qualsiasi momento premendo il tasto MENU ().

3. Premere nuovamente il pulsante TTX/MIX ().

La modalità di trasmissione corrente verrà visualizzata simultaneamente alla pagina teletext.

4. Premere nuovamente il tasto TV() per uscire dalla.

Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”. Visualizzazione delle informazioni del Televideo Premere i tasti numerici sul telecomando per immettere il numero di pagina direttamente:

Immettere il numero della pagina a tre cifre indicato nel sommario utilizzando i tasti numerici corrispondenti.

Se la pagina selezionata è collegata a diverse pagine secondarie, le pagine secondarie vengono mostrate in sequenza. Per bloccare il video su una pagina scelta, premere il tasto

Premere nuovamente il tasto

per riprendere la registrazione.

3. Utilizzo delle diverse opzioni di visualizzazione:

Per visualizzare... Sia le informazioni del teletext che la trasmissione normale. Il tasto nascosto (risposte ai quiz, ad esempio). Lo schermo normale. Una pagina secondaria immettendo il relativo numero a quattro cifre. La pagina successiva. La pagina precedente. Lettere con dimensione doppia nella: Metà superiore dello schermo. Metà inferiore dello schermo. Schermo normale. Premere... TTX/MIX ( ) INFO ( ) INFO ( ) ADD/DEL ( )

Una volta Due volte Tre volte Selezione di una pagina Teletext specificaItaliano-18 I vari argomenti inclusi nelle pagine del Televideo sono codificati in base a diversi colori e possono essere selezionati premendo i pulsanti colorati sul telecomando.

2. Premere il tasto colorato corrispondente all'argomento che si desidera

selezionare (gli argomenti disponibili sono indicati sulla riga di stato).

3. Premere il tasto rosso per visualizzare la pagina precedente.

Premere il tasto verde per visualizzare la pagina successiva.

Premere nuovamente il tasto TV() per uscire dalla schermata Text (Testo). Utilizzo della modalità Fastext per selezionare una pagina Teletext

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic su “Control Panel” nel menu di Start di Windows.

2. Nella finestra del Pannello di controllo, fare doppio clic su “Appearance and Themes” per

visualizzare la relativa finestra di dialogo.

3. Nella finestra del Pannello di controllo, fare doppio clic su “Display” per visualizzare la

relativa finestra di dialogo.

4. Selezionare la scheda “Settings”.

L'impostazione corretta delle dimensioni (risoluzione) è Ottimale - 1360 X 768 Se nella finestra di dialogo delle impostazioni dello schermo è disponibile un'opzione per la frequenza verticale, il valore corretto è “60” o “60 Hz”. Altrimenti, fare semplicemente clic su “OK” e uscire dalla finestra di dialogo. Configurazione del software per PC (basato su Windows XP) La modalità interallacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. DVI non supporta la funzione PC. Le modalità Separato e Composito sono supportate. Il formato SOG non è supportato. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese entro i limiti indicati) Modalità IBM VESA Risoluzione 640 x 480 720 x 400 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1360 x 768 Frequenza orizzontale (kHz) 31,469 31,469 37,861 37,500 37,879 48,077 46,875 48,364 56,476 60,023 47,712 Frequenza verticale (Hz) 59,940 70,087 72,809 75,000 60,317 72,188 75,000 60,000 70,069 75,029 60,015 Frequenza di clock dei pixel (MHz) 25,175 28,322 31,500 31,500 40,000 50,000 49,500 65,000 75,000 78,750 85,800 Polarità sync (H/V)

+ /+Italiano-19 Selezione del PC Regolazione della qualità dell'immagine (Blocco immagine): Lo scopo della regolazione della qualità dell'immagine è di rimuovere o ridurre i disturbi. Se il disturbo non viene eliminato mediante la semplice sintonizzazione fine, è necessario regolare al meglio la frequenza (sintonizzazione grossa) ed eseguire nuovamente la sintonizzazione fine. Dopo aver ridotti i disturbi, regolare nuovamente l'immagine in modo che sia allineata al centro dello schermo.

1. Preimpostazione: Premere il tasto PC per selezionare la modalità PC.

2. Premere il tasto MENU per visualizzare il menu.

Premere il pulsante o per selezionare “Impostazione” e premere ENTER .

3. Premere il pulsante o per selezionare “PC” e

4. Premere il tasto ENTER per selezionare "Blocco immagine".

5. Premere il pulsante o per selezionare “Grossa” o “Fine” e

6. Premere il tasto o per regolare la qualità dello schermo.

Premere il tasto ENTER .

EXIT per uscire. Modifica della posizione dell'immagine (Posizione): Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

1. Seguire le istruzioni “Regolazione della qualità dell'immagine

(Blocco immagine)” da 1 a 3.

2. Premere il pulsante o per selezionare “Posizione” e

3. Premere il tasto o per regolare la posizione orizzontale.

Premere il tasto o per regolare la posizione verticale. Premere il tasto ENTER .

EXIT per uscire. Inizializzazione delle impostazioni dell'immagine (Reset immagine): È possibile sostituire tutte le impostazioni dell'immagine con i valori predefiniti.

1. Seguire le istruzioni “Regolazione della qualità dell'immagine

(Blocco immagine)” da 1 a 3.

2. Premere il pulsante o per selezionare “Reset immagine” e

EXIT per uscire. Regolazione automatica dello schermo del PC (Regolazione auto): L'Auto regolazione consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori "fine", "grossa" e "posizione" vengono regolati automaticamente.

1. Seguire le istruzioni “Regolazione della qualità dell'immagine

(Blocco immagine)” da 1 a 3.

2. Premere il pulsante o per selezionare “Regolazione auto” e

EXIT per uscire. Premere il tasto PC sul telecomando per selezionare la modalità PC.Italiano-20 Specifiche tecniche e ambientali

Niente audio e nessuna immagine. Immagine normale ma niente Suono. Nessuna immagine o immagine in bianco e nero. Interferenza audio o immagine. Immagine sfocata o disturbata, Suono distorto. Cattivo funzionamento del telecomando. Viene visualizzato il messaggio “Controlla cavo segnale”. In modalità PC, viene visualizzato il messaggio “Modo non supportato” Il TFT LCD utilizza un pannello composto da sotto-pixel (3,133,440) la cui produzione è basata su una sofisticata tecnologia sofisticata. Alcuni pixel potrebbero apparire più brillanti o neri sullo schermo, ma questo non avrà alcun impatto sulle prestazioni del prodotto. Verificare che il cavo di alimentazione sia collegato a presa a muro. Verificare di aver premuto i tasti POWER sul pannello anteriore dell’apparecchio. Verificare le impostazioni del contrasto edella luminosità ell'immagine. Controllare il volume. Controllare il volume. Verificare che non sia stato premuto il tasto MUTE sul telecomando. Regolare le impostazioni del colore. Verificare che il sistema di trasmissione selezionato sia corretto.

Tentare di identificare quale elettrodomestico sta interferendo con il monitor TV e allontanarlo. Inserire la spina del monitor TV in un'altra presa. Verificare la direzione, la posizione e i collegamenti dell'antenna. L'interferenza è spesso dovuta all'uso di antenne interne. Sostituire le batterie del telecomando. Pulire il bordo superiore del telecomando (finestra di trasmissione). Controllare i terminali delle batterie. Verificare che il cavo del segnale sia saldamente collegato al PC. Verificare che il PC sia on. Controllare la risoluzione e la frequenza massime della scheda video.

Confrontare questi valori con i dati presenti nella sezione delle Modalità di visualizzazione. Risoluzione dei problemi: Prima di contattare l'assistenza Nome del modello Pannello Dimensione Dimensione schermo Passo pixel PC Frequenza Orizzontale / Verticale PC Risoluzione (Ottimale) Alimentazione (Ingresso) Consumo di energia Normale / Risparmio di energia Dimensioni (WxDxH) Corpo. Con supporto Peso Con supporto Considerazioni ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Audio Uscita LE23T5 Diagonale 23" (16:9) 508,125(O) x 285,696(V) mm 0,372(O) x 0,372(V) mm 30~61kHz / 60~75Hz 1360 x 768 @ 60 Hz AC 100 ~ 240 V, 60/50 Hz ±3Hz 100 W / < 2,0 W 675,9 x 85,0 x 393,40 mm 675,9 x 203,8 x 439,5 mm 8,0 kg (17,64 lbs) Da 10°C a 40°C (50°F a 104°F) Dal 10% all'80%, senza condensa Da -20°C a 45°C (-4°F a 113°F) Dal 5% al 95%, senza condensa 3 W X 2 LE27T5 Diagonale 27" (16:9) 603,22(O) x 341,98(V) mm 0,1460(O) x 0,4365(V) mm 30~61kHz / 60~75Hz 1360 x 768 @ 60 Hz AC 100 ~ 240 V, 60/50 Hz ±3Hz 140 W / < 2,0 W 766,5 x 96,0 x 459,0 mm 766,5 x 203,8 x 505,5mm 12,0 kg (26,46 lbs) Da 10°C a 40°C (50°F a 104°F) Dal 10% all'80%, senza condensa Da -20°C a 45°C (-4°F a 113°F) Dal 5% al 95%, senza condensa 5 W X 2 LE32T5 Diagonale 32" (16:9) 697,68(O) x 392,26(V) mm 0,51075(O) x 0,51075(V) mm 30~61kHz / 60~75Hz 1360 x 768 @ 60 Hz AC 100 ~ 240 V, 60/50 Hz ±3Hz 170 W / < 2,0 W 914,5 x 104,0 x 528,8 mm 914,5 x 247,5 x 591,5 mm 15,0 kg (33,07 lbs) Da 10°C a 40°C (50°F a 104°F) Dal 10% all'80%, senza condensa Da -20°C a 45°C (-4°F a 113°F) Dal 5% al 95%, senza condensa
